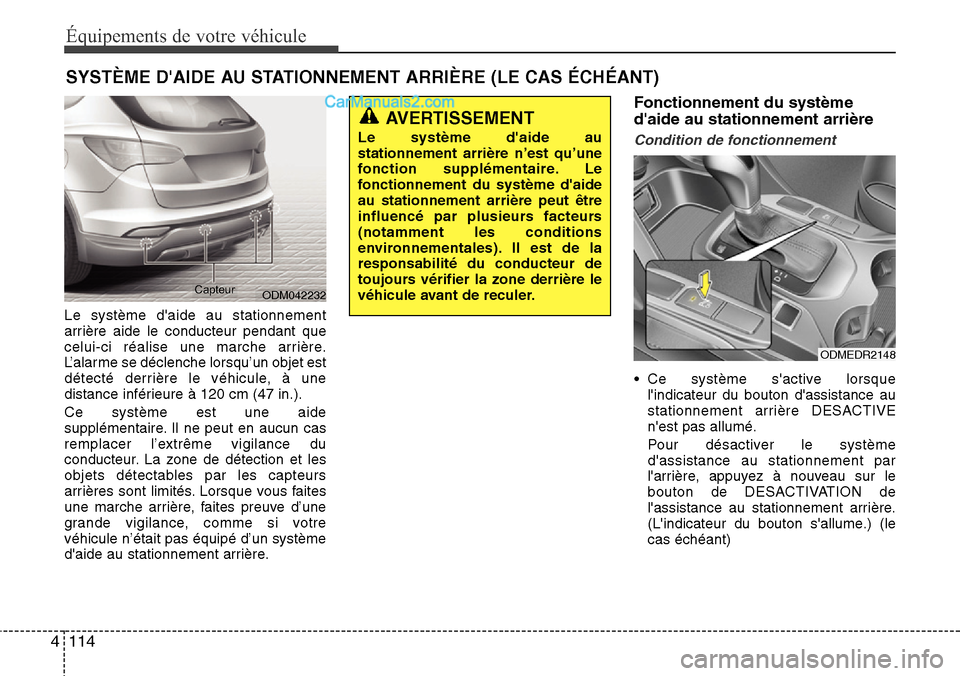

Équipements de votre véhicule
114 4
Le système d'aide au stationnement
arrière aide le conducteur pendant que
celui-ci réalise une marche arrière.
L’alarme se déclenche lorsqu’un objet est
détecté derrière le véhicule, à une
distance inférieure à 120 cm (47 in.).
Ce système est une aide
supplémentaire. Il ne peut en aucun cas
remplacer l’extrême vigilance du
conducteur. La zone de détection et les
objets détectables par les capteurs
arrières sont limités. Lorsque vous faites
une marche arrière, faites preuve d’une
grande vigilance, comme si votre
véhicule n’était pas équipé d’un système
d'aide au stationnement arrière.
Fonctionnement du système
d'aide au stationnement arrière
Condition de fonctionnement
• Ce système s'active lorsque
l'indicateur du bouton d'assistance au
stationnement arrière DESACTIVE
n'est pas allumé.
Pour désactiver le système
d'assistance au stationnement par
l'arrière, appuyez à nouveau sur le
bouton de DESACTIVATION de
l'assistance au stationnement arrière.
(L'indicateur du bouton s'allume.) (le
cas échéant)
SYSTÈME D'AIDE AU STATIONNEMENT ARRIÈRE (LE CAS ÉCHÉANT)
ODM042232
ODMEDR2148
Capteur
AVERTISSEMENT
Le système d'aide au
stationnement arrière n’est qu’une
fonction supplémentaire. Le
fonctionnement du système d'aide
au stationnement arrière peut être
influencé par plusieurs facteurs
(notamment les conditions
environnementales). Il est de la
responsabilité du conducteur de
toujours vérifier la zone derrière le
véhicule avant de reculer.

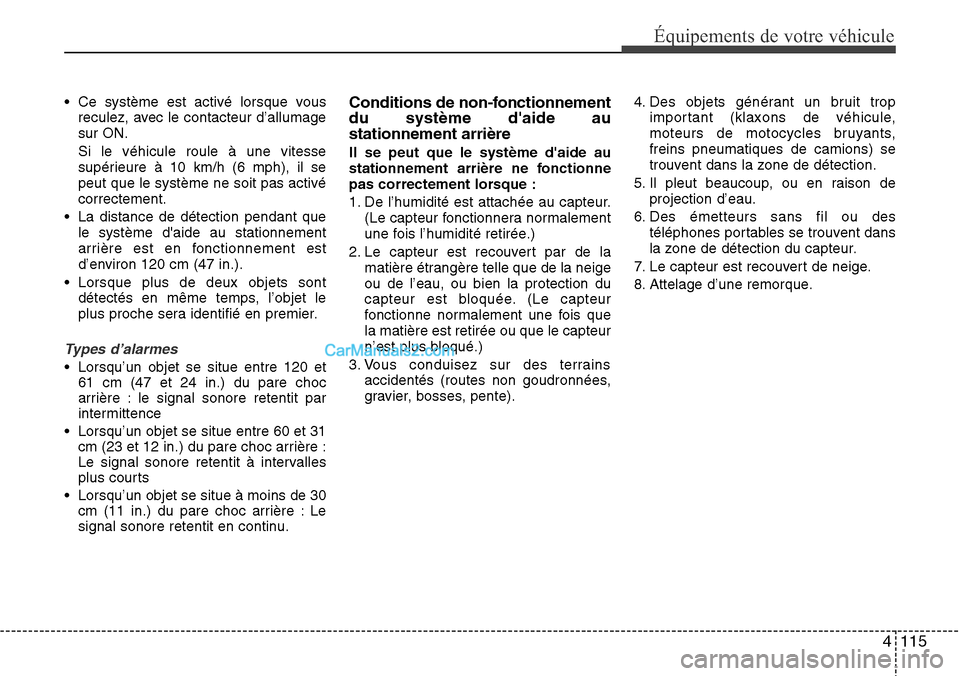

4 115
Équipements de votre véhicule
• Ce système est activé lorsque vous
reculez, avec le contacteur d’allumage
sur ON.
Si le véhicule roule à une vitesse
supérieure à 10 km/h (6 mph), il se
peut que le système ne soit pas activé
correctement.
• La distance de détection pendant que
le système d'aide au stationnement
arrière est en fonctionnement est
d’environ 120 cm (47 in.).
• Lorsque plus de deux objets sont
détectés en même temps, l’objet le
plus proche sera identifié en premier.
Types d’alarmes
• Lorsqu’un objet se situe entre 120 et
61 cm (47 et 24 in.) du pare choc
arrière : le signal sonore retentit par
intermittence
• Lorsqu’un objet se situe entre 60 et 31
cm (23 et 12 in.) du pare choc arrière :
Le signal sonore retentit à intervalles
plus courts
• Lorsqu’un objet se situe à moins de 30
cm (11 in.) du pare choc arrière : Le
signal sonore retentit en continu.
Conditions de non-fonctionnement
du système d'aide au
stationnement arrière
Il se peut que le système d'aide au
stationnement arrière ne fonctionne
pas correctement lorsque :
1. De l’humidité est attachée au capteur.
(Le capteur fonctionnera normalement
une fois l’humidité retirée.)
2. Le capteur est recouvert par de la
matière étrangère telle que de la neige
ou de l’eau, ou bien la protection du
capteur est bloquée. (Le capteur
fonctionne normalement une fois que
la matière est retirée ou que le capteur
n’est plus bloqué.)
3. Vous conduisez sur des terrains
accidentés (routes non goudronnées,
gravier, bosses, pente).4. Des objets générant un bruit trop
important (klaxons de véhicule,
moteurs de motocycles bruyants,
freins pneumatiques de camions) se
trouvent dans la zone de détection.
5. Il pleut beaucoup, ou en raison de
projection d’eau.
6. Des émetteurs sans fil ou des
téléphones portables se trouvent dans
la zone de détection du capteur.
7. Le capteur est recouvert de neige.
8. Attelage d’une remorque.

Équipements de votre véhicule
116 4
La zone de détection peut se réduire
lorsque :
1. Le capteur est partiellement couvert
de matière étrangère telle que de la
neige ou de l’eau. (Le capteur
détectera une zone aussi vaste que
précédemment une fois la matière
retirée.)
2. La température de l’air extérieur est
extrêmement chaude ou froide.Il se peut que les objets suivants ne
soient pas identifiés par le capteur:
1. Des objets pointus ou fins tels que des
cordes, des chaînes ou des petits
poteaux.
2. Des objets qui tendent à absorber la
fréquence du capteur tels que des
vêtements, du matériel spongieux ou
de la neige.
3. Des objets indétectables inférieurs à
1 m (40 in.) de hauteur et à 14 cm (6
in.) de diamètre.Précautions à prendre avec le
système d'aide au stationnement
arrière
• Il se peut que d'aide au stationnement
arrière ne retentisse pas normalement
en fonction de la vitesse et des formes
des objets détectés.
• Le système d'aide au stationnement
arrière peut présenter des
dysfonctionnements si la hauteur du
pare choc ou l’installation du capteur
sur le pare choc ont été modifiées ou
endommagées. Les équipements ou
accessoires n’ayant pas été montés en
usine peuvent également nuire aux
performances du capteur.
• Il se peut que le capteur ne
reconnaisse pas les objets à moins de
30 cm (11 in.) du capteur, ou alors qu’il
détecte une distance inexacte.
Précautions d’usage.
• Lorsque le capteur est gelé ou
partiellement couvert de neige, de
saletés ou d’eau, le capteur peut être
inopérant jusqu’à ce que les résidus
soient retirés à l’aide d’un chiffon doux.
• Ne poussez pas, ne grattez pas et ne
tapez pas sur le capteur. Vous
risqueriez de l’endommager.

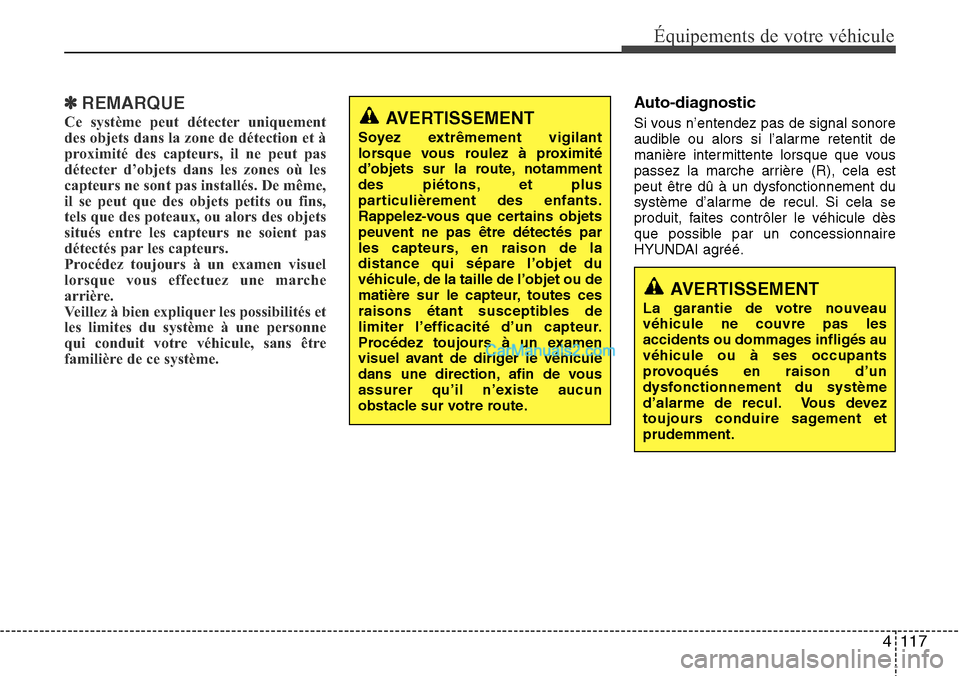

4 117
Équipements de votre véhicule
✽REMARQUE
Ce système peut détecter uniquement
des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où les
capteurs ne sont pas installés. De même,
il se peut que des objets petits ou fins,
tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche
arrière.
Veillez à bien expliquer les possibilités et
les limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.
Auto-diagnostic
Si vous n’entendez pas de signal sonore
audible ou alors si l’alarme retentit de
manière intermittente lorsque que vous
passez la marche arrière (R), cela est
peut être dû à un dysfonctionnement du
système d’alarme de recul. Si cela se
produit, faites contrôler le véhicule dès
que possible par un concessionnaire
HYUNDAI agréé.AVERTISSEMENT
Soyez extrêmement vigilant
lorsque vous roulez à proximité
d’objets sur la route, notamment
des piétons, et plus
particulièrement des enfants.
Rappelez-vous que certains objets
peuvent ne pas être détectés par
les capteurs, en raison de la
distance qui sépare l’objet du
véhicule, de la taille de l’objet ou de
matière sur le capteur, toutes ces
raisons étant susceptibles de
limiter l’efficacité d’un capteur.
Procédez toujours à un examen
visuel avant de diriger le véhicule
dans une direction, afin de vous
assurer qu’il n’existe aucun
obstacle sur votre route.
AVERTISSEMENT
La garantie de votre nouveau
véhicule ne couvre pas les
accidents ou dommages infligés au
véhicule ou à ses occupants
provoqués en raison d’un
dysfonctionnement du système
d’alarme de recul. Vous devez
toujours conduire sagement et
prudemment.

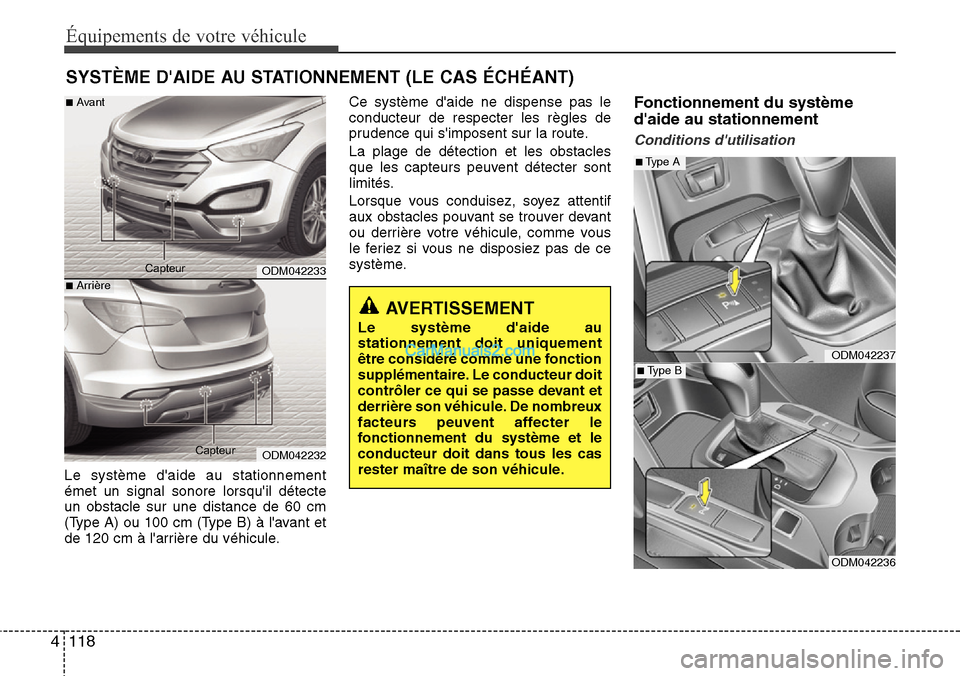

Équipements de votre véhicule
118 4
Le système d'aide au stationnement
émet un signal sonore lorsqu'il détecte
un obstacle sur une distance de 60 cm
(Type A) ou 100 cm (Type B) à l'avant et
de 120 cm à l'arrière du véhicule.Ce système d'aide ne dispense pas le
conducteur de respecter les règles de
prudence qui s'imposent sur la route.
La plage de détection et les obstacles
que les capteurs peuvent détecter sont
limités.
Lorsque vous conduisez, soyez attentif
aux obstacles pouvant se trouver devant
ou derrière votre véhicule, comme vous
le feriez si vous ne disposiez pas de ce
système.
Fonctionnement du système
d'aide au stationnement
Conditions d'utilisation
SYSTÈME D'AIDE AU STATIONNEMENT (LE CAS ÉCHÉANT)
AVERTISSEMENT
Le système d'aide au
stationnement doit uniquement
être considéré comme une fonction
supplémentaire. Le conducteur doit
contrôler ce qui se passe devant et
derrière son véhicule. De nombreux
facteurs peuvent affecter le
fonctionnement du système et le
conducteur doit dans tous les cas
rester maître de son véhicule.
ODM042233
ODM042232
■Avant
■Arrière
Capteur
Capteur
ODM042237
■Type A
ODM042236
■Type B

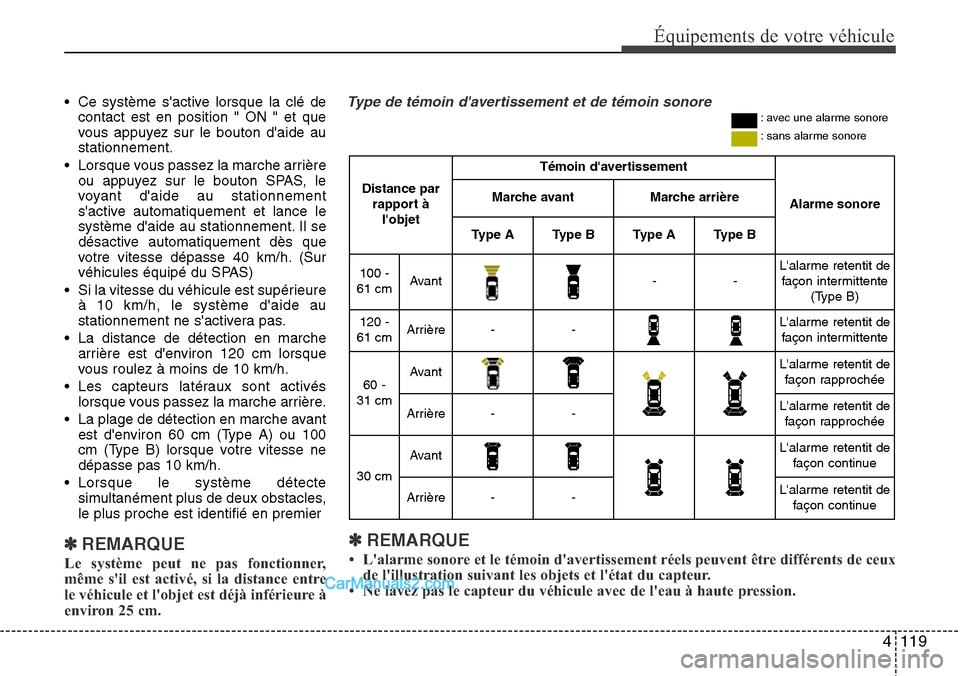

4 119
Équipements de votre véhicule
• Ce système s'active lorsque la clé de
contact est en position " ON " et que
vous appuyez sur le bouton d'aide au
stationnement.
• Lorsque vous passez la marche arrière
ou appuyez sur le bouton SPAS, le
voyant d'aide au stationnement
s'active automatiquement et lance le
système d'aide au stationnement. Il se
désactive automatiquement dès que
votre vitesse dépasse 40 km/h. (Sur
véhicules équipé du SPAS)
• Si la vitesse du véhicule est supérieure
à 10 km/h, le système d'aide au
stationnement ne s'activera pas.
• La distance de détection en marche
arrière est d'environ 120 cm lorsque
vous roulez à moins de 10 km/h.
• Les capteurs latéraux sont activés
lorsque vous passez la marche arrière.
• La plage de détection en marche avant
est d'environ 60 cm (Type A) ou 100
cm (Type B) lorsque votre vitesse ne
dépasse pas 10 km/h.
• Lorsque le système détecte
simultanément plus de deux obstacles,
le plus proche est identifié en premier
✽REMARQUE
Le système peut ne pas fonctionner,
même s'il est activé, si la distance entre
le véhicule et l'objet est déjà inférieure à
environ 25 cm.
✽REMARQUE
• L'alarme sonore et le témoin d'avertissement réels peuvent être différents de ceux
de l'illustration suivant les objets et l'état du capteur.
• Ne lavez pas le capteur du véhicule avec de l'eau à haute pression.
Type de témoin d'avertissement et de témoin sonore: avec une alarme sonore
: sans alarme sonore
Distance par
rapport à
l'objet
Témoin d'avertissement
Alarme sonoreMarche avantMarche arrière
Type AType BType AType B
100 -
61 cmAvant--L'alarme retentit de
façon intermittente
(Type B)
120 -
61 cmArrière--L'alarme retentit de
façon intermittente
60 -
31 cmAvantL'alarme retentit de
façon rapprochée
Arrière--L'alarme retentit de
façon rapprochée
30 cm
AvantL'alarme retentit de
façon continue
Arrière--L'alarme retentit de
façon continue

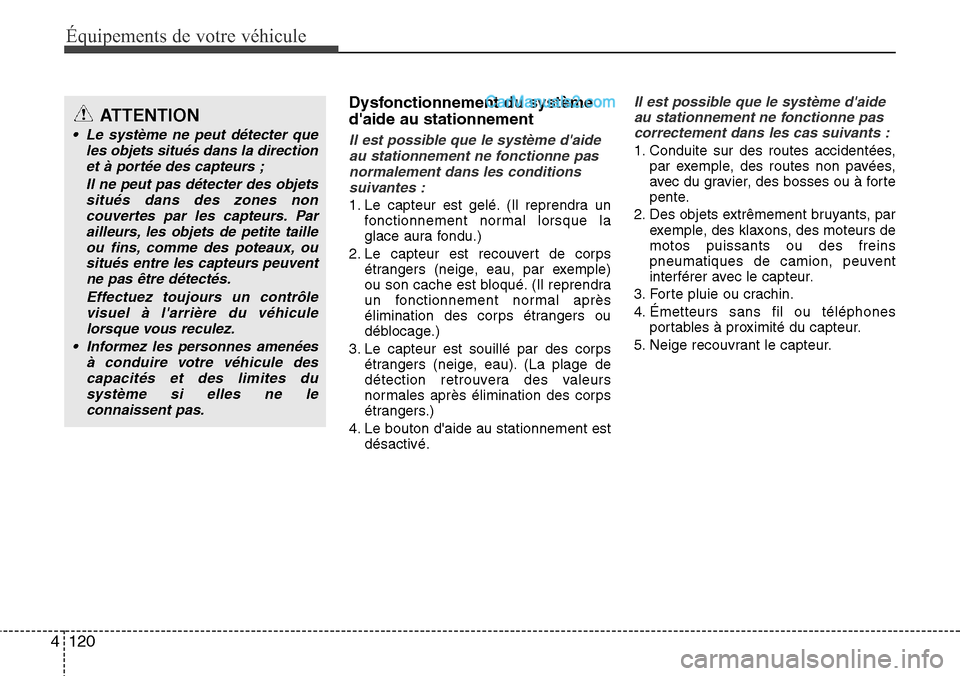

Équipements de votre véhicule
120 4
Dysfonctionnement du système
d'aide au stationnement
Il est possible que le système d'aide
au stationnement ne fonctionne pas
normalement dans les conditions
suivantes :
1. Le capteur est gelé. (Il reprendra un
fonctionnement normal lorsque la
glace aura fondu.)
2. Le capteur est recouvert de corps
étrangers (neige, eau, par exemple)
ou son cache est bloqué. (Il reprendra
un fonctionnement normal après
élimination des corps étrangers ou
déblocage.)
3. Le capteur est souillé par des corps
étrangers (neige, eau). (La plage de
détection retrouvera des valeurs
normales après élimination des corps
étrangers.)
4. Le bouton d'aide au stationnement est
désactivé.
Il est possible que le système d'aide
au stationnement ne fonctionne pas
correctement dans les cas suivants :
1. Conduite sur des routes accidentées,
par exemple, des routes non pavées,
avec du gravier, des bosses ou à forte
pente.
2. Des objets extrêmement bruyants, par
exemple, des klaxons, des moteurs de
motos puissants ou des freins
pneumatiques de camion, peuvent
interférer avec le capteur.
3. Forte pluie ou crachin.
4. Émetteurs sans fil ou téléphones
portables à proximité du capteur.
5. Neige recouvrant le capteur.
ATTENTION
• Le système ne peut détecter que
les objets situés dans la direction
et à portée des capteurs ;
Il ne peut pas détecter des objets
situés dans des zones non
couvertes par les capteurs. Par
ailleurs, les objets de petite taille
ou fins, comme des poteaux, ou
situés entre les capteurs peuvent
ne pas être détectés.
Effectuez toujours un contrôle
visuel à l'arrière du véhicule
lorsque vous reculez.
• Informez les personnes amenées
à conduire votre véhicule des
capacités et des limites du
système si elles ne le
connaissent pas.

4 121
Équipements de votre véhicule
La plage de détection peut être
réduite dans les cas suivants :
1. La température de l'air extérieur est
extrêmement élevée ou faible.
2. Objets non détectables de moins d'1 m
et de moins de 14 cm de diamètre.
Il est possible que le capteur ne
détecte pas les obstacles suivants :
1. Objets pointus ou fins, comme les
cordes, chaînes et petits poteaux.
2. Objets ayant tendance à " absorber "
la fréquence du capteur, comme les
vêtements, les matières spongieuses
ou la neige.
✽REMARQUE
1. L'alarme ne sonnera peut-être pas de
façon séquentielle selon la vitesse et la
forme des obstacles détectés.
2. Le système d'aide au stationnement
risque de ne pas fonctionner
correctement si la hauteur du pare-
chocs ou l'installation du capteur a été
modifiée.
Les équipements ou accessoires qui
n'ont pas été installés en usine
peuvent également affecter les
performances du capteur.
3. Il est possible que le capteur ne
reconnaisse pas les obstacles qui se
situent à moins de 30 cm ou qu'il
n'évalue pas correctement la distance.
Ce système doit être utilisé avec
prudence.
4. Lorsque le capteur est gelé ou qu'il est
souillé par de la neige ou de l'eau, il
est possible qu'il ne fonctionne pas
tant que les corps étrangers n'ont pas
été éliminés à l'aide d'un chiffon
doux.
5. Ne pas pousser, rayer ou taper sur le
capteur avec un objet dur susceptible
d'endommager sa surface. Cela
pourrait détériorer le capteur.
✽REMARQUE
Ce système peut détecter uniquement
des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où les
capteurs ne sont pas installés. De même,
il se peut que des objets petits ou fins,
tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche
arrière.
Veillez à bien expliquer les possibilités et
les limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.

Équipements de votre véhicule
122 4
Auto-diagnostic
Lorsque vous passez en marche arrière
(R), les situations suivantes peuvent
indiquer un dysfonctionnement du
système d'aide au stationnement arrière.
• Vous n'entendez aucun avertissement
sonore, ou l'alarme retentit par
intermittence.
Dans ce cas, il est recommandé de faire
vérifier le système par un
concessionnaire HYUNDAI agréé.AVERTISSEMENT
Votre nouvelle garantie ne couvre
pas les dommages du véhicule ou
les accidents touchant ses
occupants à cause d'un défaut de
fonctionnement du système d'aide
au stationnement arrière.
Conduisez toujours prudemment.
AVERTISSEMENT
Soyez extrêmement vigilant
lorsque vous roulez à proximité
d’objets sur la route, notamment
des piétons, et plus particulière
-ment des enfants. Rappelez-vous
que certains objets peuvent ne pas
être détectés par les capteurs, en
raison de la distance qui sépare
l’objet du véhicule, de la taille de
l’objet ou de matière sur le capteur,
toutes ces raisons étant
susceptibles de limiter l’efficacité
d’un capteur. Procédez toujours à
un examen visuel avant de diriger
le véhicule dans une direction, afin
de vous assurer qu’il n’existe
aucun obstacle sur votre route.
(clignote)
• est affiché. (le cas échéant)

4 123

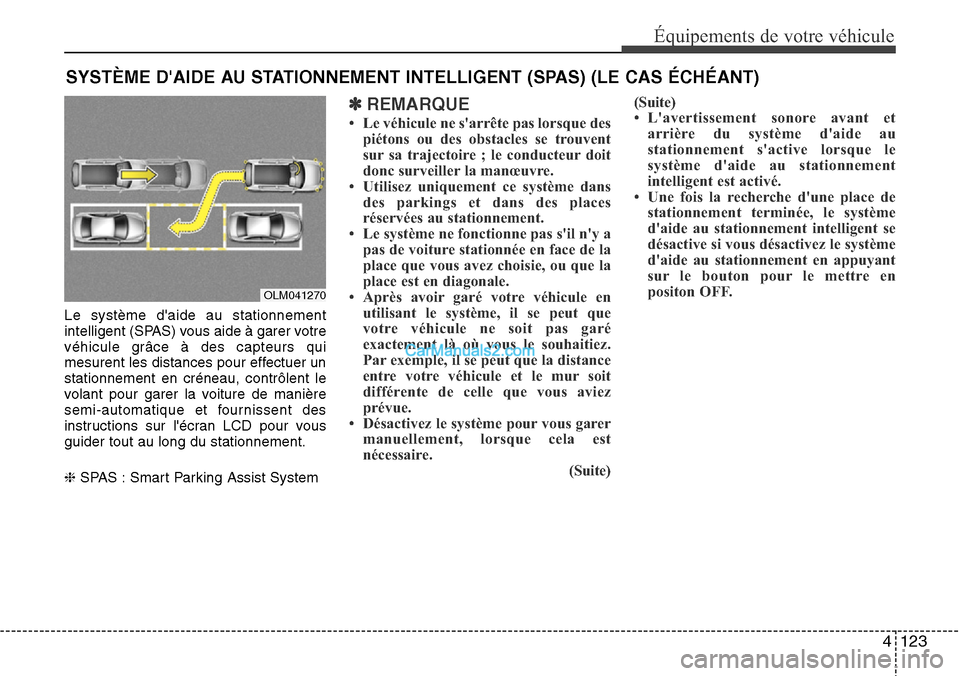

Équipements de votre véhicule
Le système d'aide au stationnement
intelligent (SPAS) vous aide à garer votre
véhicule grâce à des capteurs qui
mesurent les distances pour effectuer un
stationnement en créneau, contrôlent le
volant pour garer la voiture de manière
semi-automatique et fournissent des
instructions sur l'écran LCD pour vous
guider tout au long du stationnement.
❈ SPAS : Smart Parking Assist System
✽REMARQUE
• Le véhicule ne s'arrête pas lorsque des
piétons ou des obstacles se trouvent
sur sa trajectoire ; le conducteur doit
donc surveiller la manœuvre.
• Utilisez uniquement ce système dans
des parkings et dans des places
réservées au stationnement.
• Le système ne fonctionne pas s'il n'y a
pas de voiture stationnée en face de la
place que vous avez choisie, ou que la
place est en diagonale.
• Après avoir garé votre véhicule en
utilisant le système, il se peut que
votre véhicule ne soit pas garé
exactement là où vous le souhaitiez.
Par exemple, il se peut que la distance
entre votre véhicule et le mur soit
différente de celle que vous aviez
prévue.
• Désactivez le système pour vous garer
manuellement, lorsque cela est
nécessaire.
(Suite)(Suite)
• L'avertissement sonore avant et
arrière du système d'aide au
stationnement s'active lorsque le
système d'aide au stationnement
intelligent est activé.
• Une fois la recherche d'une place de
stationnement terminée, le système
d'aide au stationnement intelligent se
désactive si vous désactivez le système
d'aide au stationnement en appuyant
sur le bouton pour le mettre en
positon OFF.
SYSTÈME D'AIDE AU STATIONNEMENT INTELLIGENT (SPAS) (LE CAS ÉCHÉANT)
OLM041270
