Hyundai Santa Fe 2019 Betriebsanleitung (in German)

7-32
Wartung
BREMS-/KUPPLUNGSFLÜSSIGKEIT (AUSSTATTUNGSABHÄNGIG)
Füllstand der Brems-
/Kupplungsflüssigkeit prüfen
Prüfen Sie regelmäßig den Füllstand
des Bremsflüssigkeitsbehälters. Der
Füllstand muss sich zwischen den
seitlichen Behältermarkierungen
MAX und MIN befinden.
Bevor Sie den Behälterdeckel
abnehmen, um Brems-/Kupplungs-
flüssigkeit nachzufüllen, reinigen
Sie den Bereich um den Deckel
sorgfältig, damit die Brems-
/Kupplungsflüssigkeit nicht ver-
unreinigt werden kann.Wenn der Füllstand zu niedrig ist,
füllen Sie bis zur Markierung MAX
auf. Der Flüssigkeitsstand sinkt mit
steigender Fahrleistung. Dies ist ein
normaler Zustand, der auf den
Verschleiß der Bremsklötze zurück-
zuführen ist.
Für den Fall, dass der Füllstand
extrem niedrig ist, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Informationen
Verwenden Sie ausschließlich die
angegebene Brems-/Kupplungsflüssig-
keit. Siehe "Empfohlene Schmiermittel
und Füllmengen" in Kapitel 8.
Informationen
Studieren Sie vor dem Abnehmen des
Brems-/Kupplungsflüssigkeitsbe-
hälterdeckels den Warnhinweis auf
dem Deckel.
Informationen
Reinigen Sie den Verschlussdeckel,
bevor Sie ihn abnehmen. Verwenden
Sie ausschließlich Brems-/Kupplungs-
flüssigkeit der Spezifikation DOT3
oder DOT4 aus einem verschlossenen
Behälter.
i
i
i
Wenn die Brems-/Kupplungs-
hydraulik immer wieder auf-
gefüllt werden muss, liegt
möglicherweise eine Undichtig-
keit vor. Wir empfehlen, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren
zu lassen.
VORSICHT
ODM072009

7-33
7
Wartung

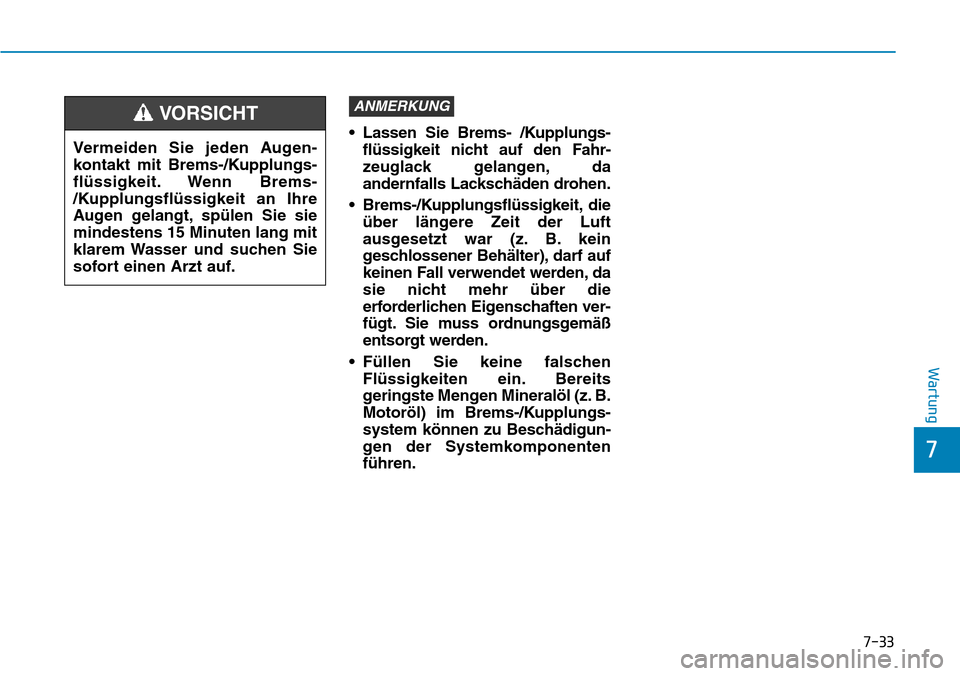

• Lassen Sie Brems- /Kupplungs-
flüssigkeit nicht auf den Fahr-
zeuglack gelangen, da
andernfalls Lackschäden drohen.
• Brems-/Kupplungsflüssigkeit, die
über längere Zeit der Luft
ausgesetzt war (z. B. kein
geschlossener Behälter), darf auf
keinen Fall verwendet werden, da
sie nicht mehr über die
erforderlichen Eigenschaften ver-
fügt. Sie muss ordnungsgemäß
entsorgt werden.
• Füllen Sie keine falschen
Flüssigkeiten ein. Bereits
geringste Mengen Mineralöl (z. B.
Motoröl) im Brems-/Kupplungs-
system können zu Beschädigun-
gen der Systemkomponenten
führen.
ANMERKUNG
Vermeiden Sie jeden Augen-
kontakt mit Brems-/Kupplungs-
flüssigkeit. Wenn Brems-
/Kupplungsflüssigkeit an Ihre
Augen gelangt, spülen Sie sie
mindestens 15 Minuten lang mit
klarem Wasser und suchen Sie
sofort einen Arzt auf.
VORSICHT

7-34
Wartung

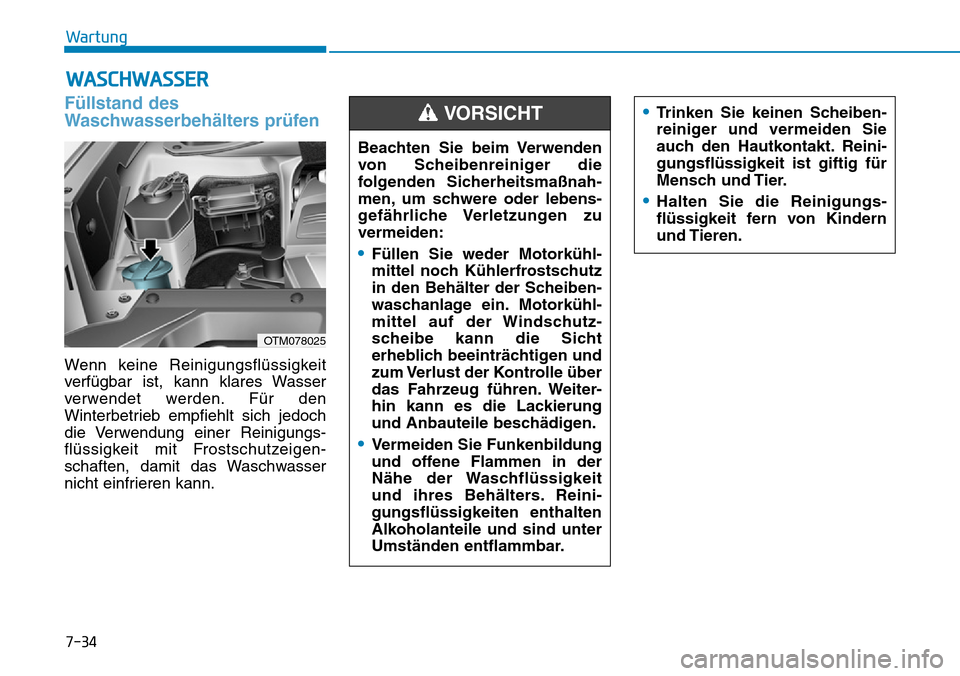

WASCHWASSER
Füllstand des
Waschwasserbehälters prüfen
Wenn keine Reinigungsflüssigkeit
verfügbar ist, kann klares Wasser
verwendet werden. Für den
Winterbetrieb empfiehlt sich jedoch
die Verwendung einer Reinigungs-
flüssigkeit mit Frostschutzeigen-
schaften, damit das Waschwasser
nicht einfrieren kann.
•Trinken Sie keinen Scheiben-
reiniger und vermeiden Sie
auch den Hautkontakt. Reini-
gungsflüssigkeit ist giftig für
Mensch und Tier.
•Halten Sie die Reinigungs-
flüssigkeit fern von Kindern
und Tieren.
Beachten Sie beim Verwenden
von Scheibenreiniger die
folgenden Sicherheitsmaßnah-
men, um schwere oder lebens-
gefährliche Verletzungen zu
vermeiden:
•Füllen Sie weder Motorkühl-
mittel noch Kühlerfrostschutz
in den Behälter der Scheiben-
waschanlage ein. Motorkühl-
mittel auf der Windschutz-
scheibe kann die Sicht
erheblich beeinträchtigen und
zum Verlust der Kontrolle über
das Fahrzeug führen. Weiter-
hin kann es die Lackierung
und Anbauteile beschädigen.
•Vermeiden Sie Funkenbildung
und offene Flammen in der
Nähe der Waschflüssigkeit
und ihres Behälters. Reini-
gungsflüssigkeiten enthalten
Alkoholanteile und sind unter
Umständen entflammbar.
VORSICHT
OTM078025

7-35
7
Wartung

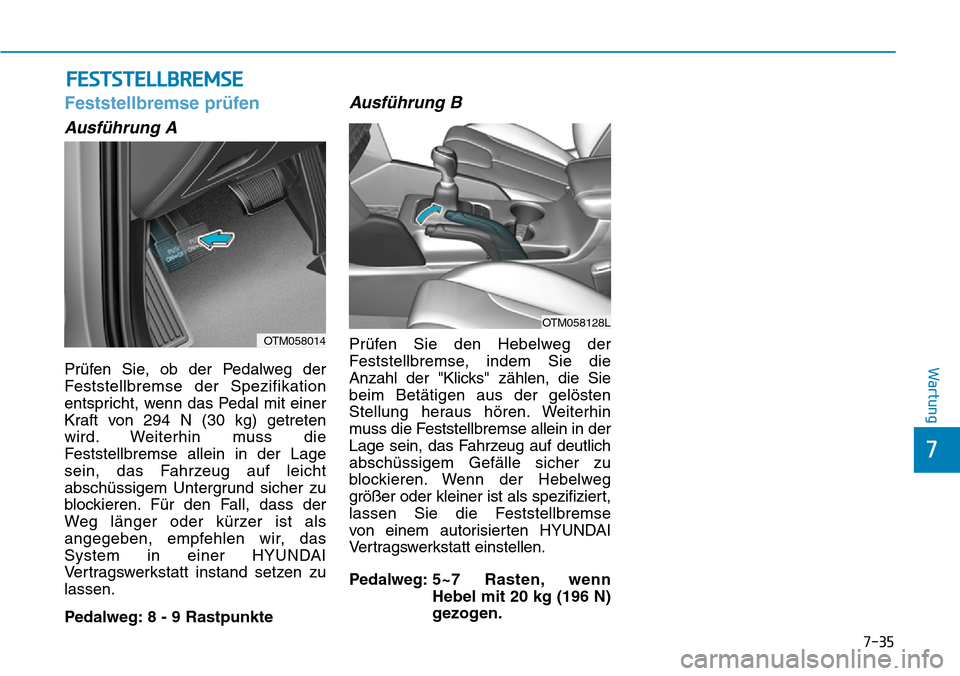

FESTSTELLBREMSE
Feststellbremse prüfen
Ausführung A
Prüfen Sie, ob der Pedalweg der
Feststellbremse der Spezifikation
entspricht, wenn das Pedal mit einer
Kraft von 294 N (30 kg) getreten
wird. Weiterhin muss die
Feststellbremse allein in der Lage
sein, das Fahrzeug auf leicht
abschüssigem Untergrund sicher zu
blockieren. Für den Fall, dass der
Weg länger oder kürzer ist als
angegeben, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt instand setzen zu
lassen.
Pedalweg: 8 - 9 Rastpunkte
Ausführung B
Prüfen Sie den Hebelweg der
Feststellbremse, indem Sie die
Anzahl der "Klicks" zählen, die Sie
beim Betätigen aus der gelösten
Stellung heraus hören. Weiterhin
muss die Feststellbremse allein in der
Lage sein, das Fahrzeug auf deutlich
abschüssigem Gefälle sicher zu
blockieren. Wenn der Hebelweg
größer oder kleiner ist als spezifiziert,
lassen Sie die Feststellbremse
von einem autorisierten HYUNDAI
Vertragswerkstatt einstellen.
Pedalweg:5~7 Rasten, wenn
Hebel mit 20 kg (196 N)
gezogen.OTM058014
OTM058128L

7-36
Wartung
KRAFTSTOFFFILTER-REINIGER (FÜR DIESEL)
Ablassen von Wasser aus dem
Kraftstofffilter
Der Kraftstofffilter dient bei einem
Dieselmotor als Wasserabscheider
und soll verhindern, dass sich
Wasser im Kraftstoff ansammelt.
Wenn sich eine bestimmte
Wassermenge im Kraftstofffilter
angesammelt hat, leuchtet bei
eingeschalteter Zündung die
entsprechende Warnleuchte ( )
auf.
In diesem Fall empfehlen wir Ihnen,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Wird das angesammelte Wasser
nicht rechtzeitig abgelassen, so
kann dieses den Kraftstofffilter
durchdringen und möglicherweise
das Kraftstoffsystem oder andere
wichtige Bestandteile des
Fahrzeugs beschädigen.
Austausch der
Kraftstofffilterpatrone
Wir empfehlen Ihnen, die
Kraftstofffilterpatrone entsprechend
dem Wartungsplan am Anfang
dieses Kapitels in einer HYUNDAI-
Vertragswerkstatt wechseln zu
lassen.
Filter ersetzen
Das Luftfilterelement kann zur
Prüfung mit Druckluft ausgeblasen
werden.
Versuchen Sie nicht, es aus-
zuwaschen oder abzuspülen, da
dies den Filter beschädigen würde.
Wenn das Luftfilterelement
verunreinigt ist, muss es ersetzt
werden.
ANMERKUNG
LUFTFILTER
OTM078027

7-37
7
Wartung

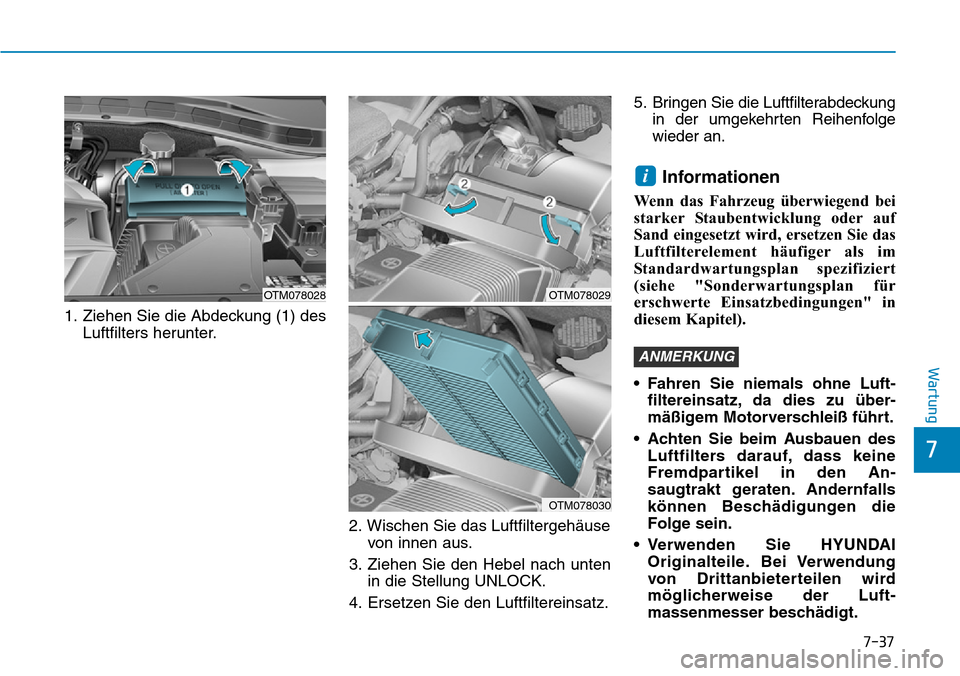

1. Ziehen Sie die Abdeckung (1) des
Luftfilters herunter.
2. Wischen Sie das Luftfiltergehäuse
von innen aus.
3. Ziehen Sie den Hebel nach unten
in die Stellung UNLOCK.
4. Ersetzen Sie den Luftfiltereinsatz.5. Bringen Sie die Luftfilterabdeckung
in der umgekehrten Reihenfolge
wieder an.
Informationen
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf
Sand eingesetzt wird, ersetzen Sie das
Luftfilterelement häufiger als im
Standardwartungsplan spezifiziert
(siehe "Sonderwartungsplan für
erschwerte Einsatzbedingungen" in
diesem Kapitel).
• Fahren Sie niemals ohne Luft-
filtereinsatz, da dies zu über-
mäßigem Motorverschleiß führt.
• Achten Sie beim Ausbauen des
Luftfilters darauf, dass keine
Fremdpartikel in den An-
saugtrakt geraten. Andernfalls
können Beschädigungen die
Folge sein.
• Verwenden Sie HYUNDAI
Originalteile. Bei Verwendung
von Drittanbieterteilen wird
möglicherweise der Luft-
massenmesser beschädigt.
ANMERKUNG
i
OTM078028OTM078029
OTM078030

7-38
Wartung

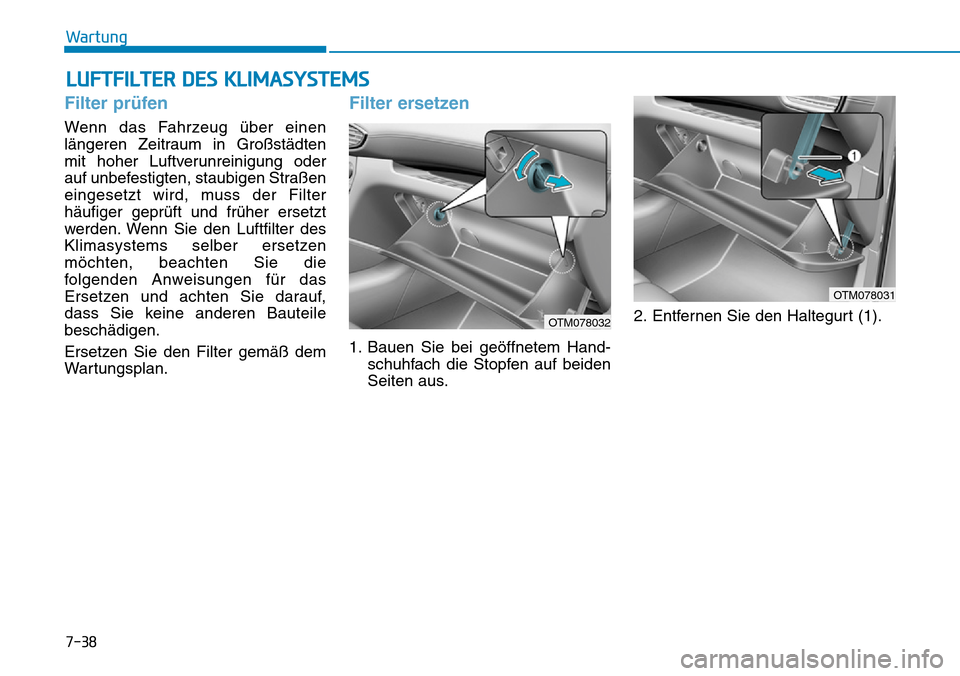

LUFTFILTER DES KLIMASYSTEMS
Filter prüfen
Wenn das Fahrzeug über einen
längeren Zeitraum in Großstädten
mit hoher Luftverunreinigung oder
auf unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter
häufiger geprüft und früher ersetzt
werden. Wenn Sie den Luftfilter des
Klimasystems selber ersetzen
möchten, beachten Sie die
folgenden Anweisungen für das
Ersetzen und achten Sie darauf,
dass Sie keine anderen Bauteile
beschädigen.
Ersetzen Sie den Filter gemäß dem
Wartungsplan.
Filter ersetzen
1. Bauen Sie bei geöffnetem Hand-
schuhfach die Stopfen auf beiden
Seiten aus.2. Entfernen Sie den Haltegurt (1).
OTM078032
OTM078031

7-39
7
Wartung

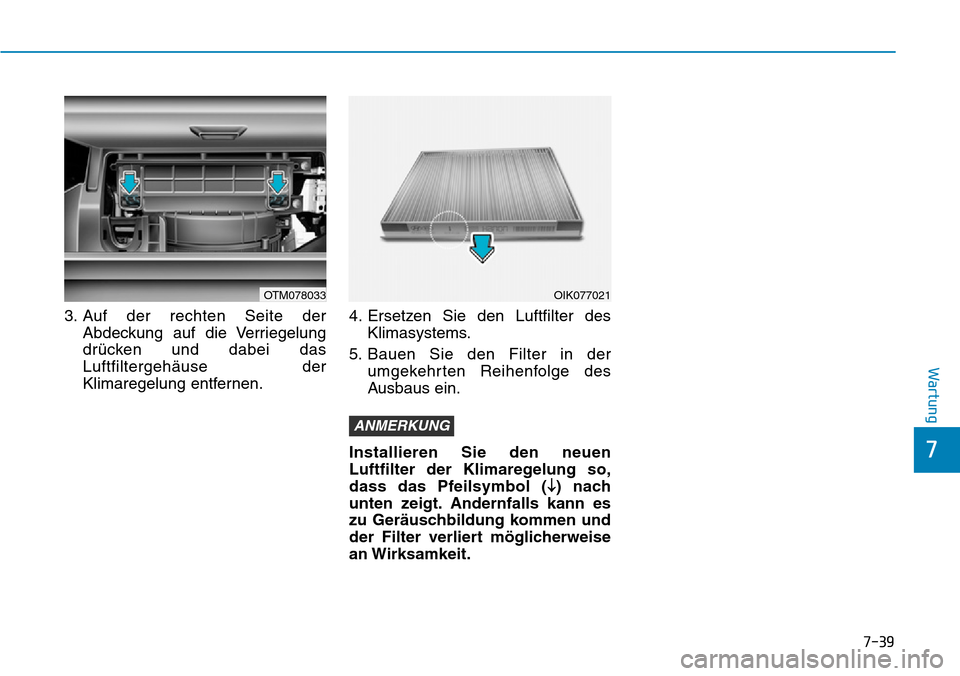

3. Auf der rechten Seite der
Abdeckung auf die Verriegelung
drücken und dabei das
Luftfiltergehäuse der
Klimaregelung entfernen.4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der
umgekehrten Reihenfolge des
Ausbaus ein.
Installieren Sie den neuen
Luftfilter der Klimaregelung so,
dass das Pfeilsymbol (
↓) nach
unten zeigt. Andernfalls kann es
zu Ger

7-40
Wartung

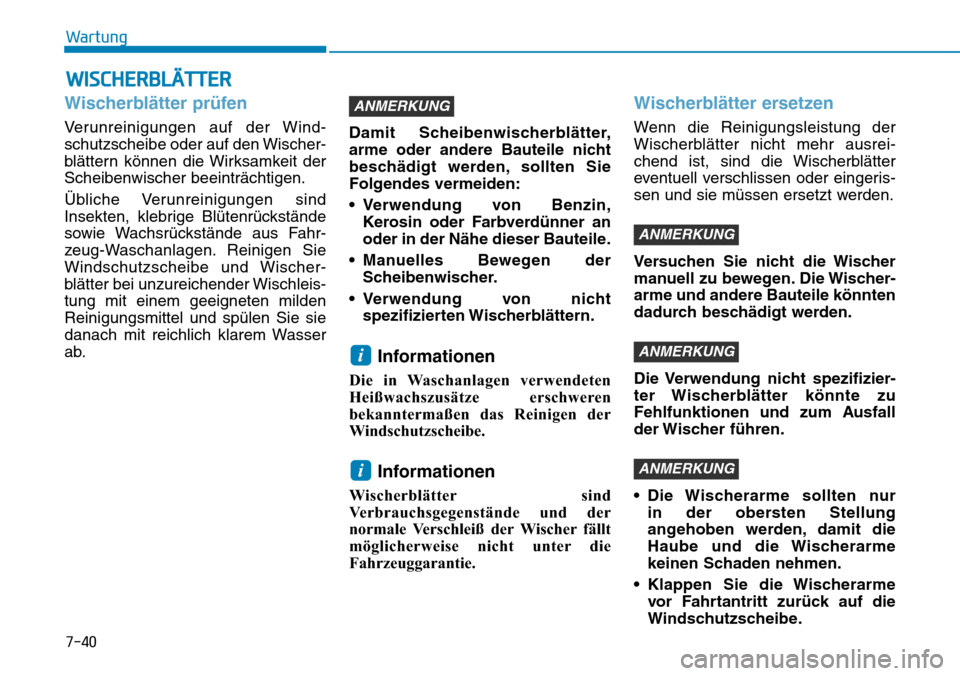

WISCHERBLÄTTER
Wischerblätter prüfen
Verunreinigungen auf der Wind-
schutzscheibe oder auf den Wischer-
blättern können die Wirksamkeit der
Scheibenwischer beeinträchtigen.
Übliche Verunreinigungen sind
Insekten, klebrige Blütenrückstände
sowie Wachsrückstände aus Fahr-
zeug-Waschanlagen. Reinigen Sie
Windschutzscheibe und Wischer-
blätter bei unzureichender Wischleis-
tung mit einem geeigneten milden
Reinigungsmittel und spülen Sie sie
danach mit reichlich klarem Wasser
ab.Damit Scheibenwischerblätter,
arme oder andere Bauteile nicht
beschädigt werden, sollten Sie
Folgendes vermeiden:
• Verwendung von Benzin,
Kerosin oder Farbverdünner an
oder in der Nähe dieser Bauteile.
• Manuelles Bewegen der
Scheibenwischer.
• Verwendung von nicht
spezifizierten Wischerblättern.
Informationen
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren
bekanntermaßen das Reinigen der
Windschutzscheibe.
Informationen
Wischerblätter sind
Verbrauchsgegenstände und der
normale Verschleiß der Wischer fällt
möglicherweise nicht unter die
Fahrzeuggarantie.
Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausrei-
chend ist, sind die Wischerblätter
eventuell verschlissen oder eingeris-
sen und sie müssen ersetzt werden.
Versuchen Sie nicht die Wischer
manuell zu bewegen. Die Wischer-
arme und andere Bauteile könnten
dadurch beschädigt werden.
Die Verwendung nicht spezifizier-
ter Wischerblätter könnte zu
Fehlfunktionen und zum Ausfall
der Wischer führen.
• Die Wischerarme sollten nur
in der obersten Stellung
angehoben werden, damit die
Haube und die Wischerarme
keinen Schaden nehmen.
• Klappen Sie die Wischerarme
vor Fahrtantritt zurück auf die
Windschutzscheibe.
ANMERKUNG
ANMERKUNG
ANMERKUNG
i
i
ANMERKUNG

7-41
7
Wartung

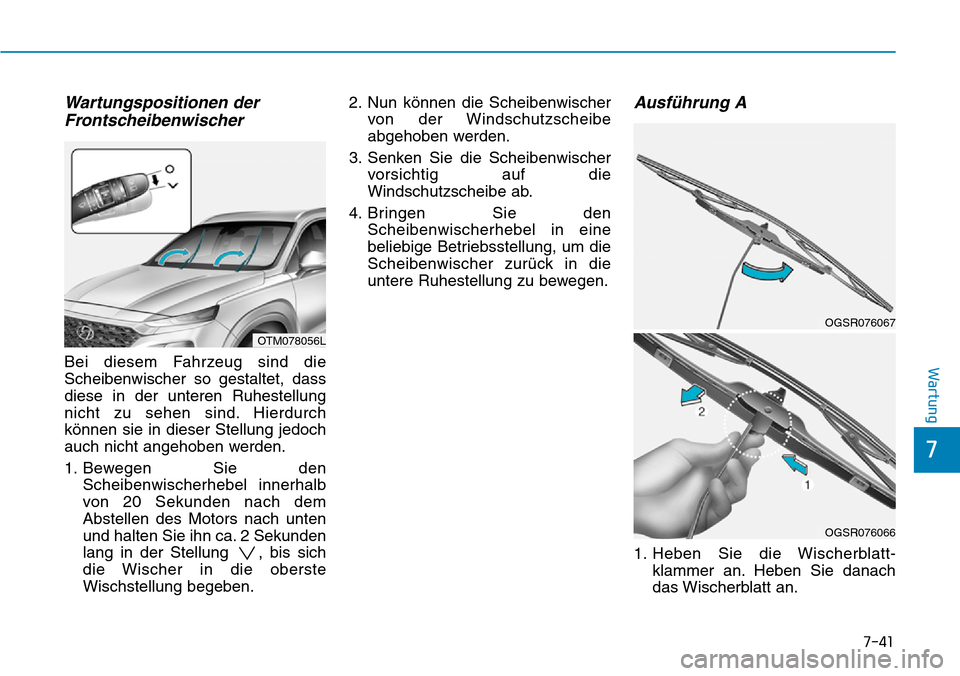

Wartungspositionen der
Frontscheibenwischer
Bei diesem Fahrzeug sind die
Scheibenwischer so gestaltet, dass
diese in der unteren Ruhestellung
nicht zu sehen sind. Hierdurch
können sie in dieser Stellung jedoch
auch nicht angehoben werden.
1. Bewegen Sie den
Scheibenwischerhebel innerhalb
von 20 Sekunden nach dem
Abstellen des Motors nach unten
und halten Sie ihn ca. 2 Sekunden
lang in der Stellung , bis sich
die Wischer in die oberste
Wischstellung begeben.2. Nun können die Scheibenwischer
von der Windschutzscheibe
abgehoben werden.
3. Senken Sie die Scheibenwischer
vorsichtig auf die
Windschutzscheibe ab.
4. Bringen Sie den
Scheibenwischerhebel in eine
beliebige Betriebsstellung, um die
Scheibenwischer zurück in die
untere Ruhestellung zu bewegen.
Ausführung A
1. Heben Sie die Wischerblatt-
klammer an. Heben Sie danach
das Wischerblatt an.
OGSR076067
OGSR076066
OTM078056L
