5
UNDERHÅLL - GÖR-DET-SJÄLV
23
G160A01HR
3~8 mm

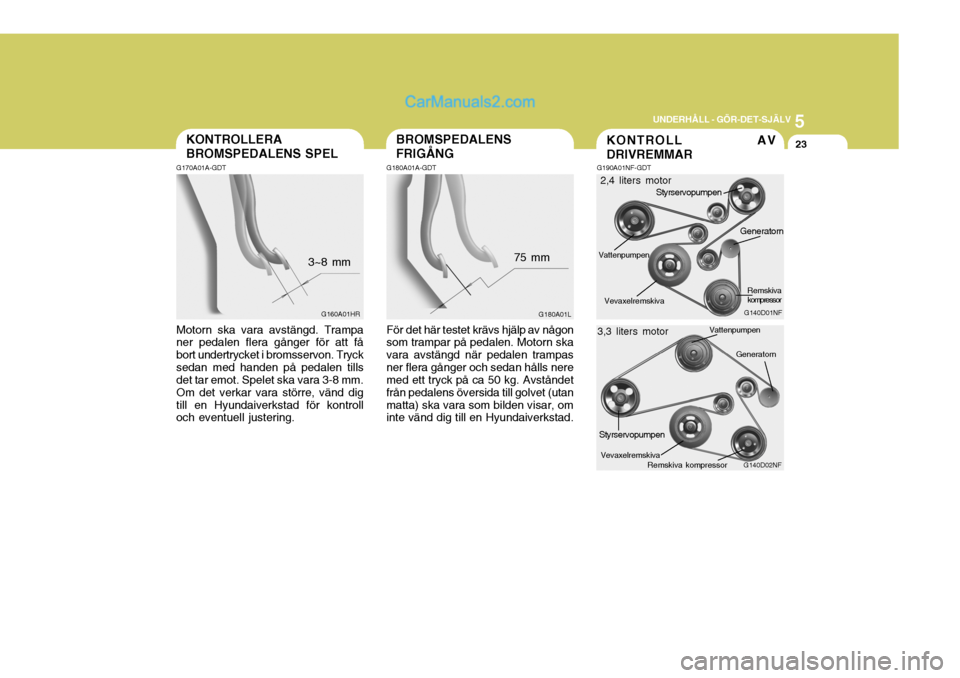

BROMSPEDALENS FRIGÃ…NG
G180A01A-GDT För det här testet krävs hjälp av någon
som trampar på pedalen. Motorn ska vara avstängd när pedalen trampasner flera gånger och sedan hålls nere med ett tryck på ca 50 kg. Avståndet från pedalens översida till golvet (utanmatta) ska vara som bilden visar, om inte vänd dig till en Hyundaiverkstad.KONTROLLERA BROMSPEDALENS SPEL
G170A01A-GDT Motorn ska vara avstängd. Trampa ner pedalen flera gånger för att få bort undertrycket i bromsservon. Trycksedan med handen på pedalen tills det tar emot. Spelet ska vara 3-8 mm. Om det verkar vara större, vänd digtill en Hyundaiverkstad för kontroll och eventuell justering.
G180A01L
75 mm
G190A01NF-GDT
KONTROLL AV DRIVREMMAR
G140D01NF
2,4 liters motor
3,3 liters motor G140D02NF
StyrservopumpenRemskiva kompressor
Vattenpumpen
Generatorn
Styrservopumpen Remskiva kompressor Vattenpumpen
Generatorn
Vevaxelremskiva
Vevaxelremskiva

5 UNDERHÅLL - GÖR-DET-SJÄLV
24
VIKTIGT:
Ersätt alltid en säkring med en ny med samma amperetal. Sätt aldrig i någon annan ledare eller en säkring med högre amperetal. Dekan orsaka allvarliga skador och/ eller brand.
!

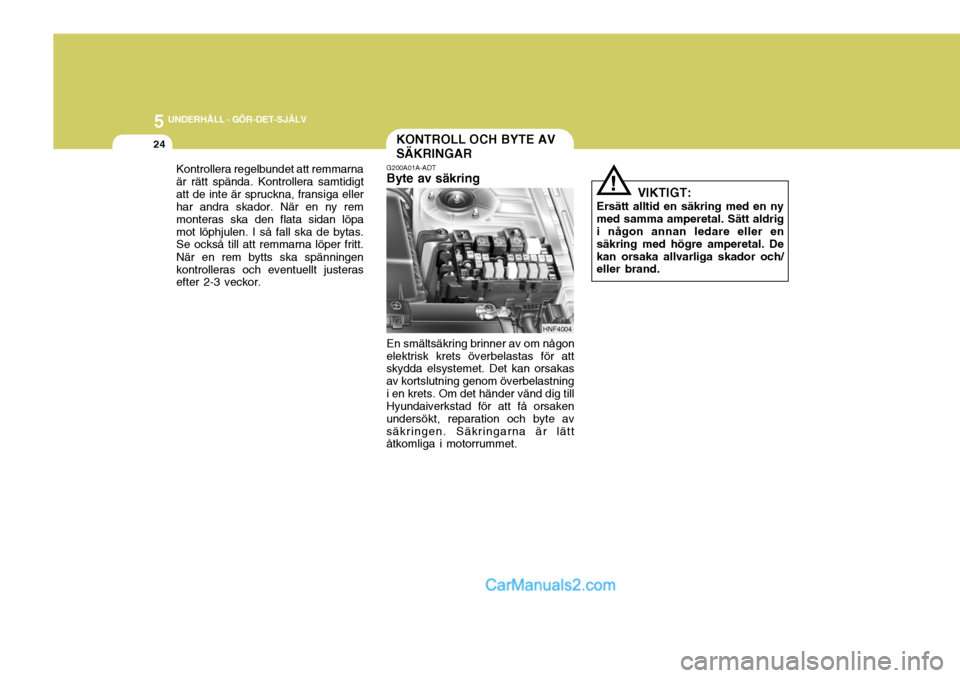

KONTROLL OCH BYTE AV SÄKRINGAR
G200A01A-ADT
Byte av säkring
En smältsäkring brinner av om någon
elektrisk krets överbelastas för att skydda elsystemet. Det kan orsakas av kortslutning genom överbelastningi en krets. Om det händer vänd dig till Hyundaiverkstad för att få orsaken undersökt, reparation och byte avsäkringen. Säkringarna är lätt åtkomliga i motorrummet. HNF4004
Kontrollera regelbundet att remmarna är rätt spända. Kontrollera samtidigtatt de inte är spruckna, fransiga eller har andra skador. När en ny rem monteras ska den flata sidan löpamot löphjulen. I så fall ska de bytas. Se också till att remmarna löper fritt. När en rem bytts ska spänningen kontrolleras och eventuellt justeras efter 2-3 veckor.

5
UNDERHÅLL - GÖR-DET-SJÄLV
25

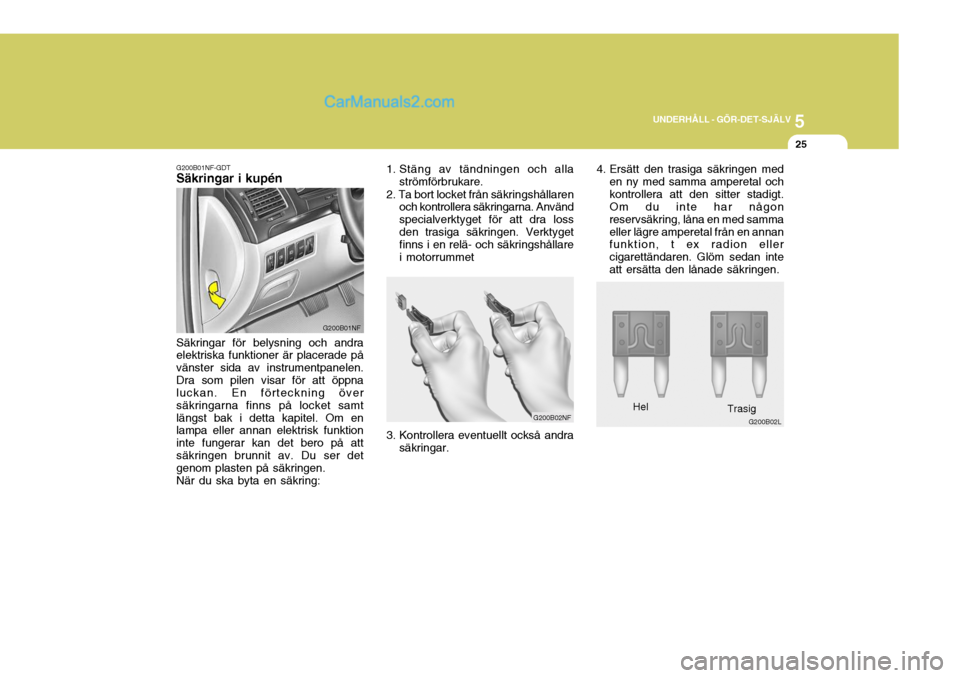

G200B01NF-GDT
Säkringar i kupén
G200B01NF
Säkringar för belysning och andra elektriska funktioner är placerade på vänster sida av instrumentpanelen.Dra som pilen visar för att öppna luckan. En förteckning över säkringarna finns på locket samtlängst bak i detta kapitel. Om en lampa eller annan elektrisk funktion inte fungerar kan det bero på attsäkringen brunnit av. Du ser det genom plasten på säkringen. När du ska byta en säkring:1. Stäng av tändningen och alla strömförbrukare.
2. Ta bort locket från säkringshållaren och kontrollera säkringarna. Använd specialverktyget för att dra lossden trasiga säkringen. Verktyget finns i en relä- och säkringshållare i motorrummet
G200B02NF
3. Kontrollera eventuellt också andra säkringar.4. Ersätt den trasiga säkringen med
en ny med samma amperetal och kontrollera att den sitter stadigt. Om du inte har någon reservsäkring, låna en med sammaeller lägre amperetal från en annan funktion, t ex radion eller cigarettändaren. Glöm sedan inteatt ersätta den lånade säkringen.
G200B02L
Hel
Trasig

5 UNDERHÅLL - GÖR-DET-SJÄLV
26
!
o Om du skulle få i dig vätska, drick
stora mängder vatten eller mjölk, ät råa ägg eller drick vegetabilisk olja. Uppsök snarast läkare.
När ett batteri laddas (av en
batteriladdare eller av bilens genera- tor) utvecklas en explosiv gas. Därför ska du tänka på följande:
o Ladda batteriet där det är väl ventilerat.
o Rök inte och se till att det inte förekommer eld eller gnistor intill batteriet.
o Håll barn borta från batteriet.

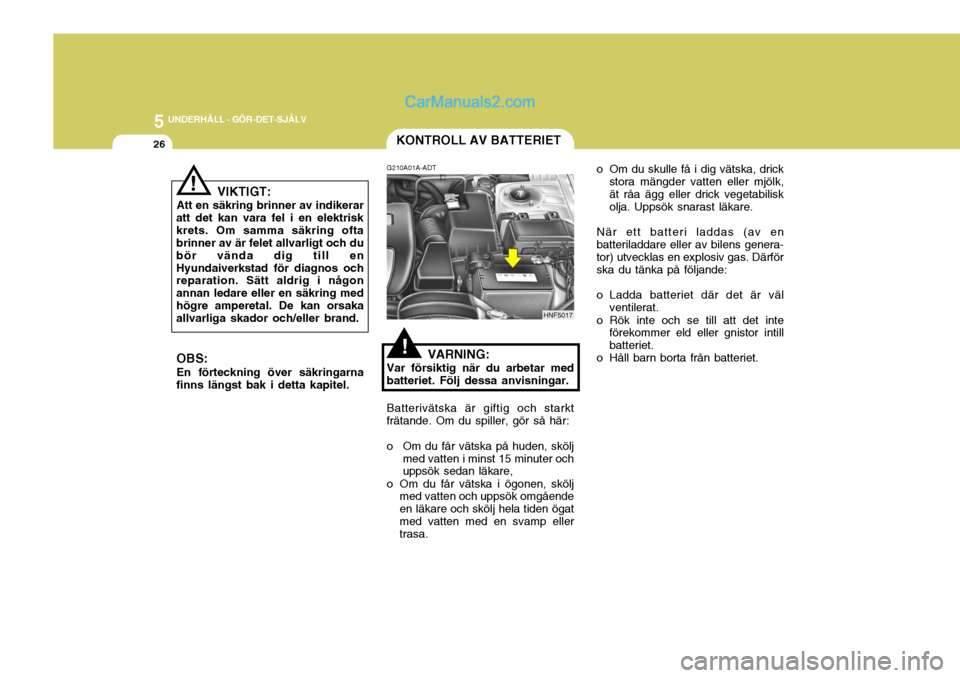

KONTROLL AV BATTERIET
G210A01A-ADT
VARNING:
Var försiktig när du arbetar med batteriet. Följ dessa anvisningar. Batterivätska är giftig och starkt
frätande. Om du spiller, gör så här:
o Om du får vätska på huden, skölj med vatten i minst 15 minuter och uppsök sedan läkare,
o Om du får vätska i ögonen, skölj med vatten och uppsök omgående en läkare och skölj hela tiden ögatmed vatten med en svamp eller trasa. HNF5017
!
VIKTIGT:
Att en säkring brinner av indikerar
att det kan vara fel i en elektrisk krets. Om samma säkring ofta brinner av är felet allvarligt och du bör vända dig till enHyundaiverkstad för diagnos och reparation. Sätt aldrig i någon annan ledare eller en säkring medhögre amperetal. De kan orsaka allvarliga skador och/eller brand.
OBS: En förteckning över säkringarna
finns längst bak i detta kapitel.

5
UNDERHÅLL - GÖR-DET-SJÄLV
27
!
!
KONTROLL AV DE ELEKT- RISKA KYLFLÄKTARNA
G210A01A-ADT
VARNING:
Kylfläkten är elektrisk och styrs av kylvätsketemperaturen och kanstarta även om motorn inte är igång. Håll därför fingrarna borta från fläktbladen.

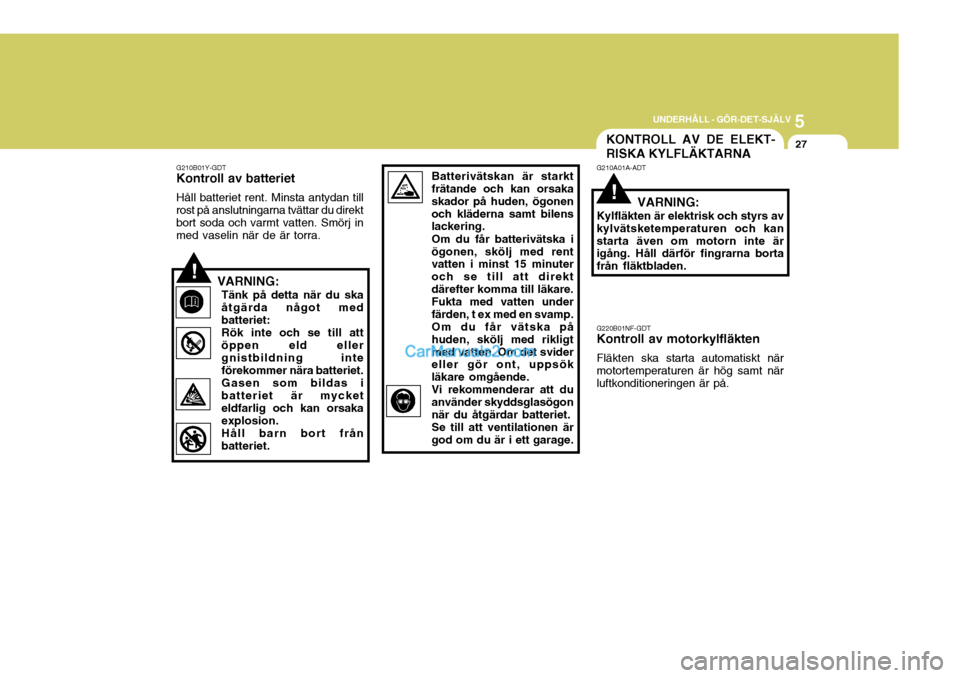

G210B01Y-GDT
Kontroll av batteriet
HÃ¥ll batteriet rent. Minsta antydan till
rost på anslutningarna tvättar du direkt bort soda och varmt vatten. Smörj in med vaselin när de är torra.
VARNING:
Tänk på detta när du ska åtgärda något medbatteriet:Rök inte och se till attöppen eld ellergnistbildning inte förekommer nära batteriet. Gasen som bildas i batteriet är mycket eldfarlig och kan orsakaexplosion.Håll barn bort frånbatteriet. Batterivätskan är starkt frätande och kan orsaka skador på huden, ögonenoch kläderna samt bilens lackering. Om du får batterivätska i ögonen, skölj med rent vatten i minst 15 minuter och se till att direktdärefter komma till läkare. Fukta med vatten under färden, t ex med en svamp.Om du får vätska påhuden, skölj med rikligtmed vatten. Om det svider eller gör ont, uppsök läkare omgående.Vi rekommenderar att duanvänder skyddsglasögonnär du åtgärdar batteriet.Se till att ventilationen ärgod om du är i ett garage.
G220B01NF-GDT Kontroll av motorkylfläkten Fläkten ska starta automatiskt när motortemperaturen är hög samt när luftkonditioneringen är på.

5 UNDERHÅLL - GÖR-DET-SJÄLV
28
G240A01A-ADT
SLANGARNA FÖR STYRSERVON
Kontrollera regelbundet att slangarna inte är spruckna, skadade eller nötta. I så fall måste de bytas.
Läs av nivån på behållaren. Den ska
ligga mellan MAX och MIN.
OBS: Ett gnisslande ljud kan höras från
servopumpen när du startar bilen och det är -20° eller kallare. Det är normalt. Det beror på styrservovät-skans egenskaper i sträng kyla. Rekommenderad vätska
PSF-3OBS: Starta inte motorn om behållaren

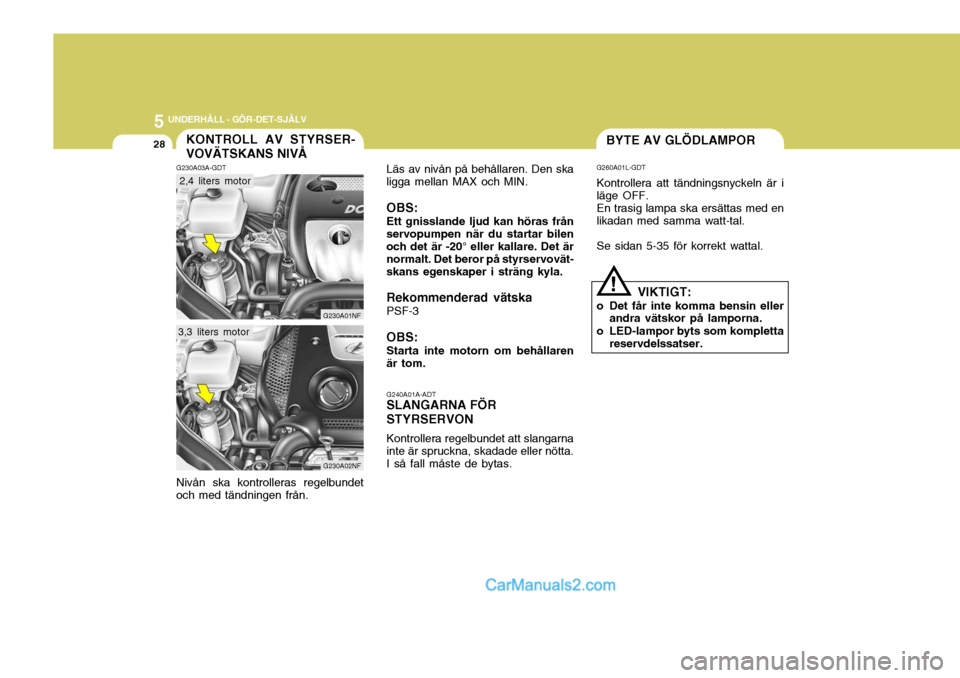

är tom.KONTROLL AV STYRSER- VOVÄTSKANS NIVÅ
G230A03A-GDT
G230A01NF
Nivån ska kontrolleras regelbundet och med tändningen från.
G230A02NF
2,4 liters motor
3,3 liters motor
BYTE AV GLÖDLAMPOR
G260A01L-GDT Kontrollera att tändningsnyckeln är i
läge OFF. En trasig lampa ska ersättas med en
likadan med samma watt-tal.
Se sidan 5-35 för korrekt wattal.
VIKTIGT:
o Det får inte komma bensin eller andra vätskor på lamporna.
o LED-lampor byts som kompletta reservdelssatser.
!

5
UNDERHÅLL - GÖR-DET-SJÄLV
29
HNF5023
4. Lossa bultarna som håller strålkastarenheten.
HNF5024
5. Lossa elanslutningen.
1. Skydda ögonen.
2. Öppna motorhuven.
3. Undvik att ta i lampglaset.

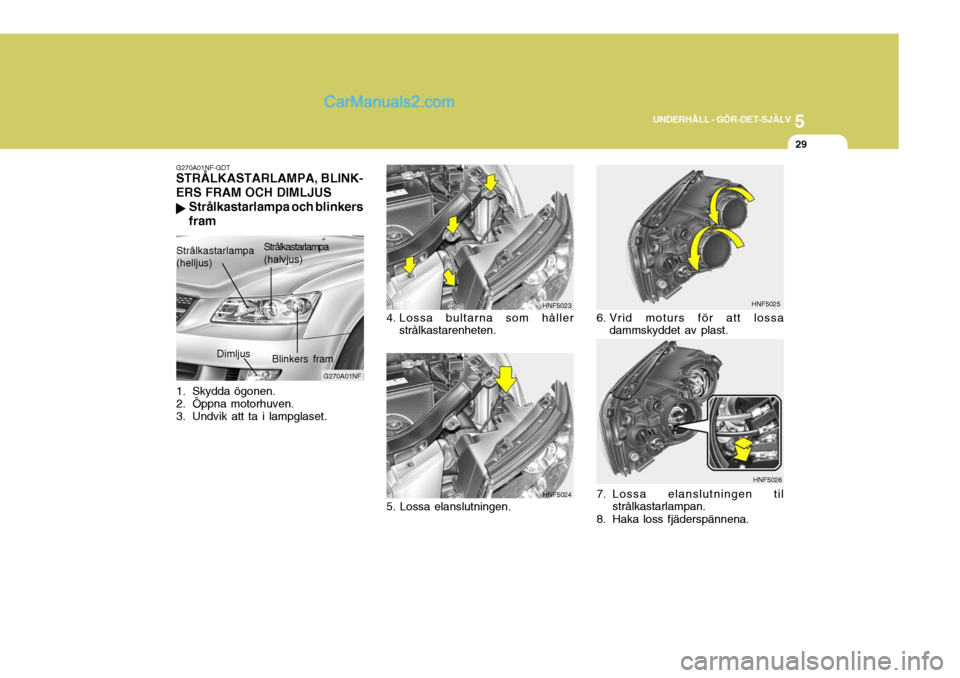

G270A01NF-GDT
STRÃ…LKASTARLAMPA, BLINK- ERS FRAM OCH DIMLJUS
Strålkastarlampa och blinkersfram
Strålkastarlampa (helljus)
G270A01NF
HNF5025
6. Vrid moturs för att lossa dammskyddet av plast.
HNF5026
7. Lossa elanslutningen til strålkastarlampan.
8. Haka loss fjäderspännena.
Dimljus Strålkastarlampa (halvjus)
Blinkers fram

5 UNDERHÅLL - GÖR-DET-SJÄLV
30
!VARNING:

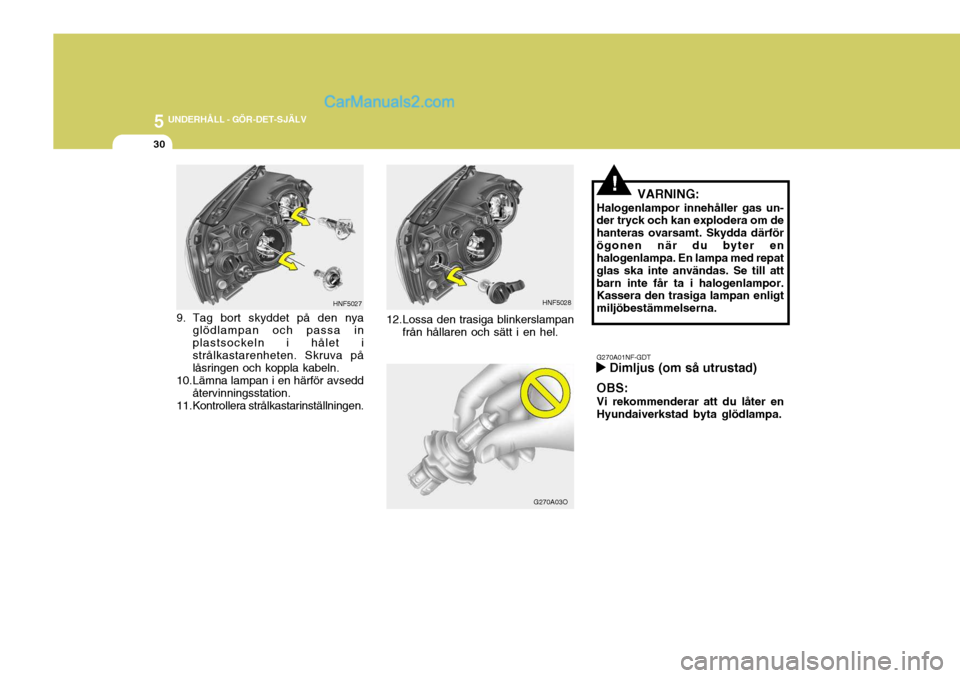

Halogenlampor innehåller gas un- der tryck och kan explodera om de hanteras ovarsamt. Skydda därförögonen när du byter en halogenlampa. En lampa med repat glas ska inte användas. Se till attbarn inte får ta i halogenlampor. Kassera den trasiga lampan enligt miljöbestämmelserna.
HNF5027
9. Tag bort skyddet på den nya glödlampan och passa in plastsockeln i hålet istrålkastarenheten. Skruva på låsringen och koppla kabeln.
10.Lämna lampan i en härför avsedd återvinningsstation.
11.Kontrollera strålkastarinställningen. 12.Lossa den trasiga blinkerslampan
från hållaren och sätt i en hel. HNF5028
G270A03O
G270A01NF-GDT Dimljus (om så utrustad)
OBS: Vi rekommenderar att du låter en
Hyundaiverkstad byta glödlampa.

5
UNDERHÅLL - GÖR-DET-SJÄLV
31
3. Lossa den trasiga glödlampan från
hållaren och sätt i en ny. Bilden visar höger enhet. Lampornas placering är den omvända på vänster enhet. (1) Broms-/bakljus (2) Blinkers HNF5030
G270D01NF-GDT

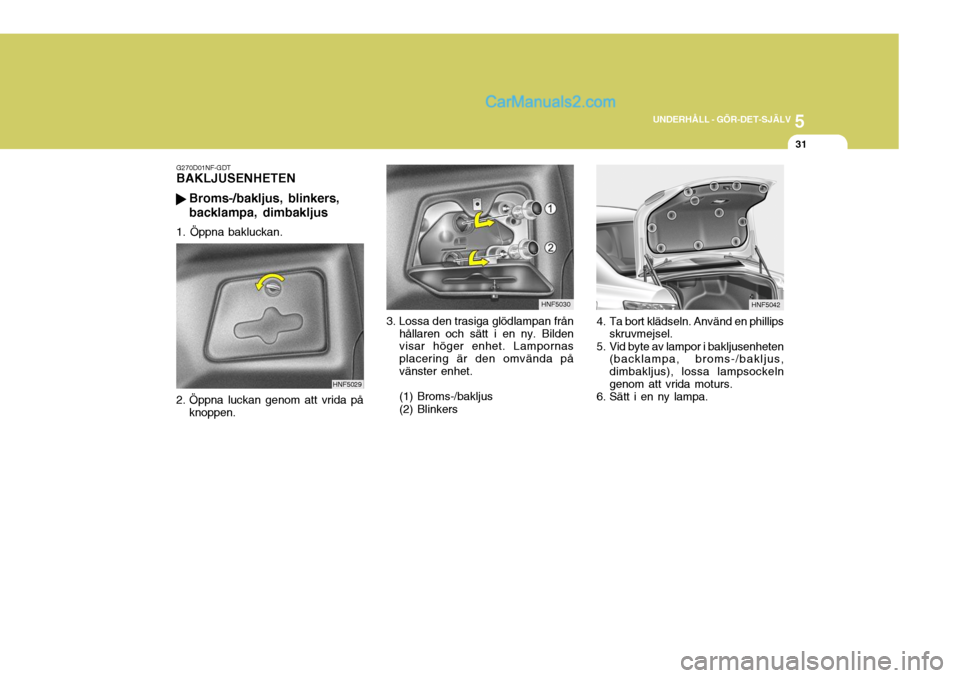

BAKLJUSENHETEN
Broms-/bakljus, blinkers, backlampa, dimbakljus
1. Öppna bakluckan.
2. Öppna luckan genom att vrida på knoppen. HNF5029
HNF5042
4. Ta bort klädseln. Använd en phillips skruvmejsel.
5. Vid byte av lampor i bakljusenheten (backlampa, broms-/bakljus, dimbakljus), lossa lampsockelngenom att vrida moturs.
6. Sätt i en ny lampa.

5 UNDERHÅLL - GÖR-DET-SJÄLV
32

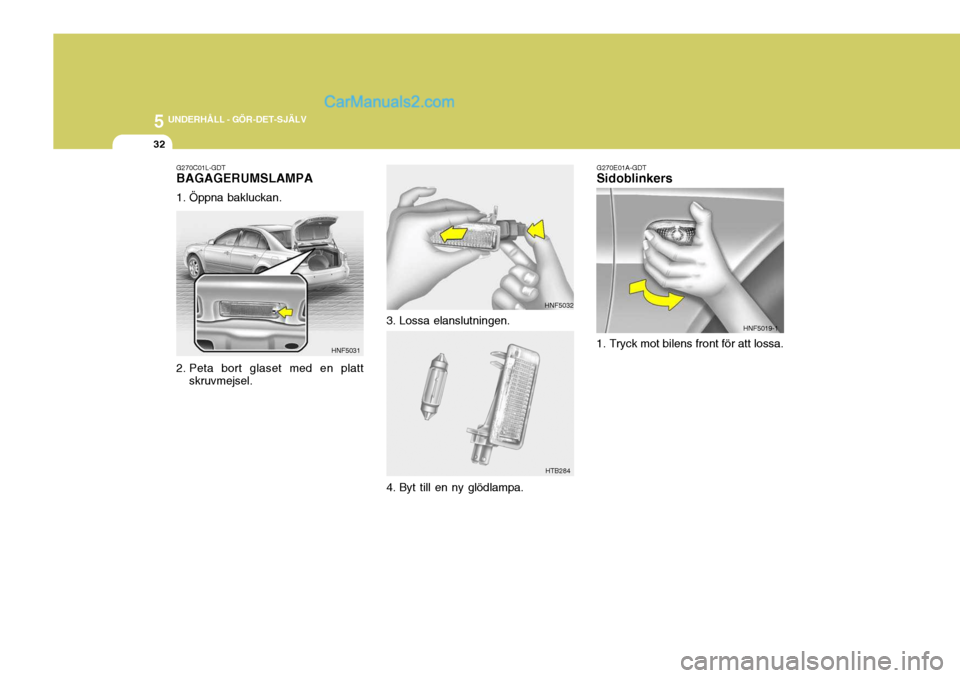

G270E01A-GDT
Sidoblinkers
1. Tryck mot bilens front för att lossa. HNF5019-1G270C01L-GDT BAGAGERUMSLAMPA
1. Öppna bakluckan.
2. Peta bort glaset med en platt
skruvmejsel. HNF5031 HNF5032
HTB284
3. Lossa elanslutningen.
4. Byt till en ny glödlampa.
