Hyundai Sonata 2005 Ägarmanual (in Swedish)

5

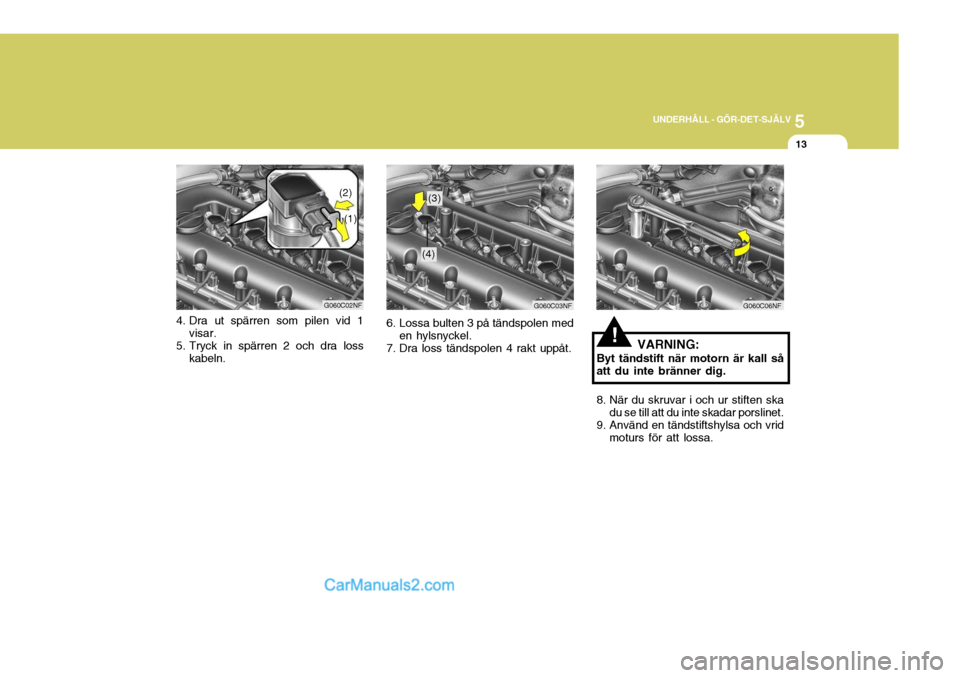

UNDERHÅLL - GÖR-DET-SJÄLV
13
G060C02NF
4. Dra ut spärren som pilen vid 1 visar.
5. Tryck in spärren 2 och dra loss
kabeln. (1)
(2)
!VARNING:
Byt tändstift när motorn är kall så att du inte bränner dig.
6. Lossa bulten 3 på tändspolen med
en hylsnyckel.
7. Dra loss tändspolen 4 rakt uppåt. G060C03NF
8. När du skruvar i och ur stiften skadu se till att du inte skadar porslinet.
9. Använd en tändstiftshylsa och vrid moturs för att lossa.
(3)
(4)
G060C06NF

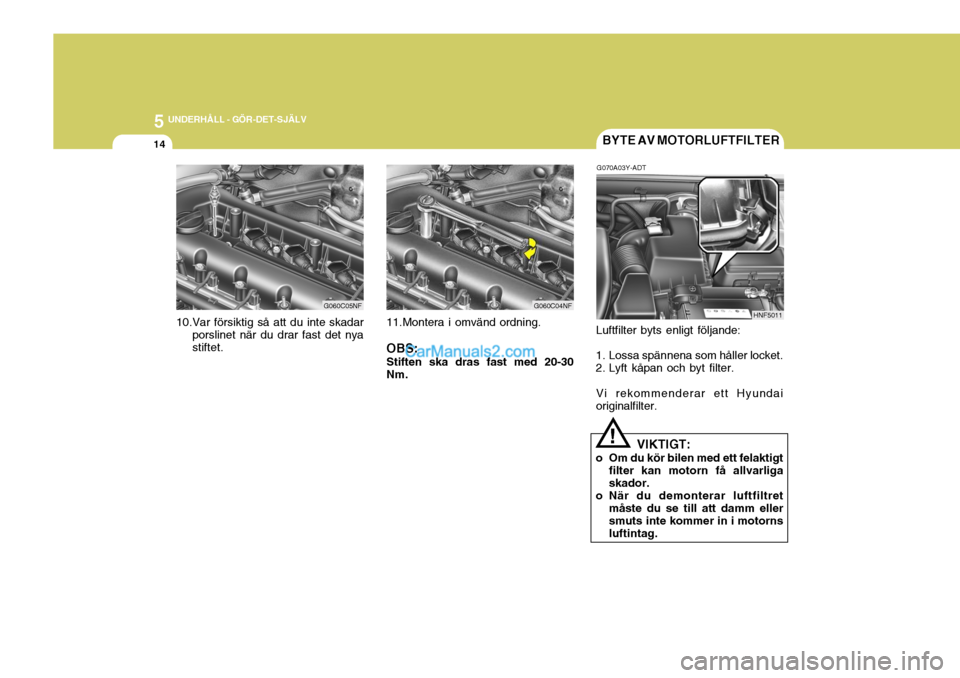

5 UNDERHÅLL - GÖR-DET-SJÄLV
14
G060C04NF
HNF5011G060C05NF
10.Var försiktig så att du inte skadar porslinet när du drar fast det nya stiftet. 11.Montera i omvänd ordning.
OBS: Stiften ska dras fast med 20-30 Nm. Luftfilter byts enligt följande:
1. Lossa spännena som håller locket.
2. Lyft kåpan och byt filter. Vi rekommenderar ett Hyundaioriginalfilter.
VIKTIGT:
o Om du kör bilen med ett felaktigt filter kan motorn få allvarliga skador.
o När du demonterar luftfiltret måste du se till att damm ellersmuts inte kommer in i motorns luftintag.
!
BYTE AV MOTORLUFTFILTER
G070A03Y-ADT

5
UNDERHÅLL - GÖR-DET-SJÄLV

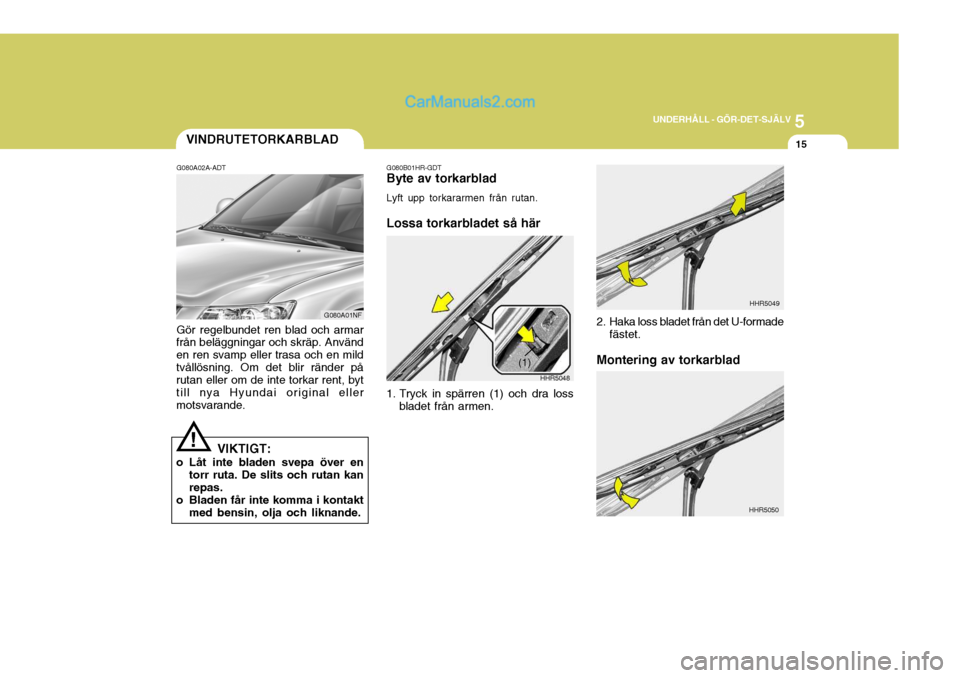

15VINDRUTETORKARBLAD
G080A02A-ADT Gör regelbundet ren blad och armar
från beläggningar och skräp. Använd en ren svamp eller trasa och en mildtvållösning. Om det blir ränder på rutan eller om de inte torkar rent, byt till nya Hyundai original ellermotsvarande. G080A01NF
! G080B01HR-GDT
Byte av torkarblad
Lyft upp torkararmen från rutan.
Lossa torkarbladet så här
1. Tryck in spärren (1) och dra loss bladet från armen. HHR5048
(1)
VIKTIGT:
o Låt inte bladen svepa över en torr ruta. De slits och rutan kan repas.
o Bladen får inte komma i kontakt med bensin, olja och liknande.
2. Haka loss bladet från det U-formadefästet.
Montering av torkarblad HHR5049
HHR5050

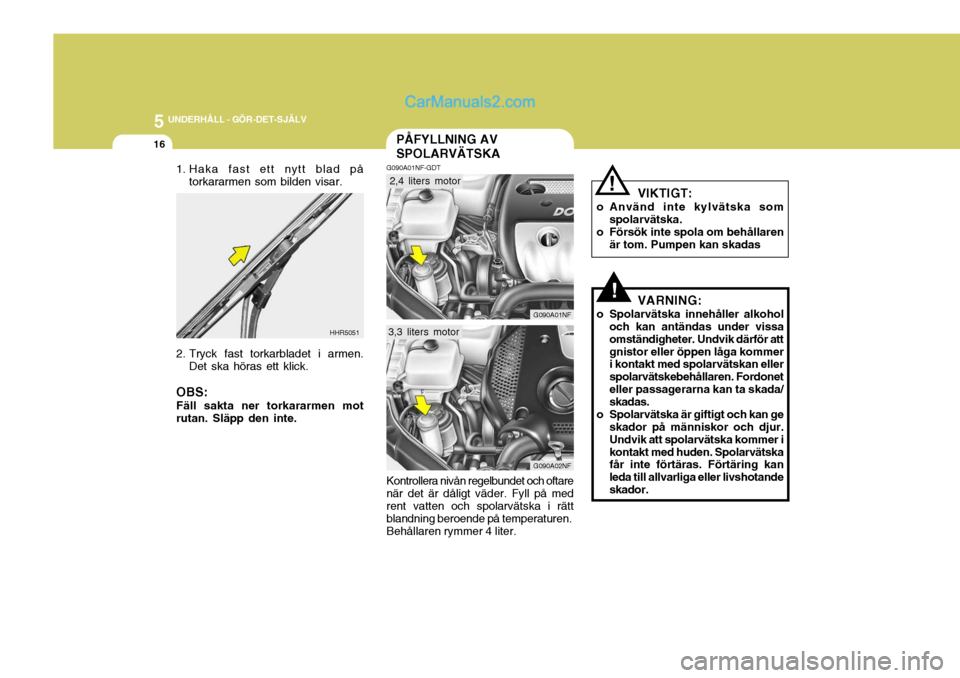

5 UNDERHÅLL - GÖR-DET-SJÄLV
16
!
Kontrollera nivån regelbundet och oftare när det är dåligt väder. Fyll på med rent vatten och spolarvätska i rätt blandning beroende på temperaturen.Behållaren rymmer 4 liter.
PÅFYLLNING AV SPOLARVÄTSKA
G090A01NF-GDT
G090A02NF
G090A01NF
3,3 liters motor
2,4 liters motor
1. Haka fast ett nytt blad på
torkararmen som bilden visar.
2. Tryck fast torkarbladet i armen. Det ska höras ett klick.
OBS: Fäll sakta ner torkararmen mot rutan. Släpp den inte. HHR5051 VIKTIGT:
o Använd inte kylvätska som spolarvätska.
o Försök inte spola om behållaren är tom. Pumpen kan skadas
!VARNING:
o Spolarvätska innehåller alkohol och kan antändas under vissa omständigheter. Undvik därför attgnistor eller öppen låga kommer i kontakt med spolarvätskan eller spolarvätskebehållaren. Fordoneteller passagerarna kan ta skada/ skadas.
o Spolarvätska är giftigt och kan ge skador på människor och djur. Undvik att spolarvätska kommer ikontakt med huden. Spolarvätska får inte förtäras. Förtäring kan leda till allvarliga eller livshotandeskador.

5

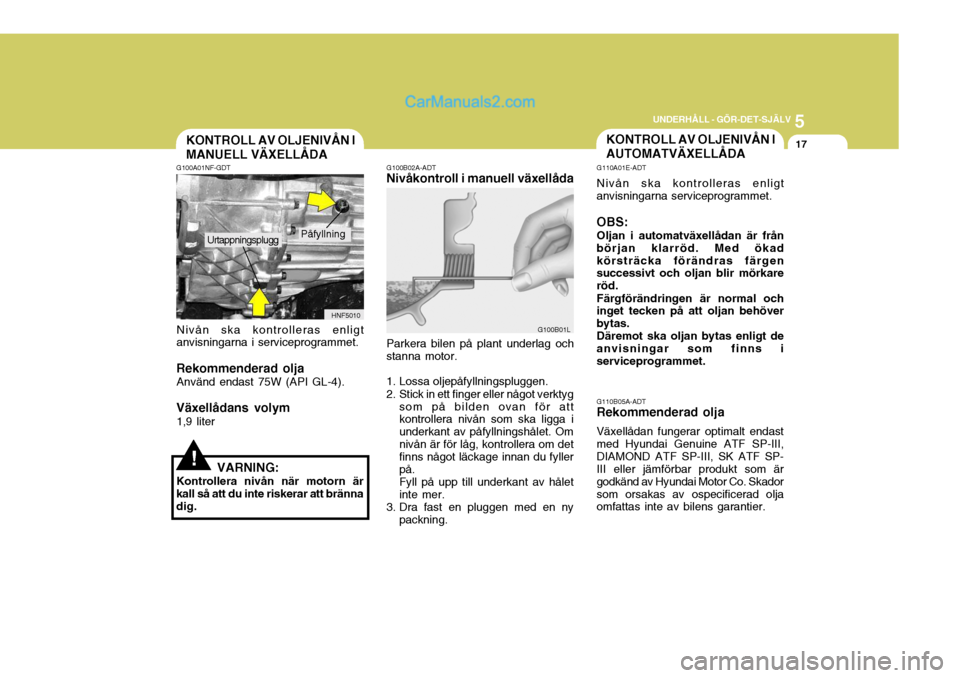

UNDERHÅLL - GÖR-DET-SJÄLV
17
!VARNING:
Kontrollera nivån när motorn är kall så att du inte riskerar att bränna dig.
KONTROLL AV OLJENIVÅN I MANUELL VÄXELLÅDA
G100A01NF-GDT
HNF5010
Urtappningsplugg
Nivån ska kontrolleras enligt anvisningarna i serviceprogrammet.
Rekommenderad olja Använd endast 75W (API GL-4).
Växellådans volym 1,9 liter
G100B02A-ADT
Nivåkontroll i manuell växellåda
G100B01L
Parkera bilen på plant underlag och
stanna motor.
1. Lossa oljepåfyllningspluggen.
2. Stick in ett finger eller något verktyg
som på bilden ovan för att kontrollera nivån som ska ligga i underkant av påfyllningshålet. Omnivån är för låg, kontrollera om det finns något läckage innan du fyller på.Fyll på upp till underkant av håletinte mer.
3. Dra fast en pluggen med en ny packning.
KONTROLL AV OLJENIVÅN I AUTOMATVÄXELLÅDA
G110A01E-ADT Nivån ska kontrolleras enligt
anvisningarna serviceprogrammet.
OBS: Oljan i automatväxellådan är från
början klarröd. Med ökad körsträcka förändras färgen successivt och oljan blir mörkare röd.
Färgförändringen är normal och
inget tecken på att oljan behöverbytas.
Däremot ska oljan bytas enligt de
anvisningar som finns iserviceprogrammet.
Påfyllning
G110B05A-ADT Rekommenderad olja Växellådan fungerar optimalt endast med Hyundai Genuine ATF SP-III,DIAMOND ATF SP-III, SK ATF SP- III eller jämförbar produkt som är godkänd av Hyundai Motor Co. Skadorsom orsakas av ospecificerad olja omfattas inte av bilens garantier.

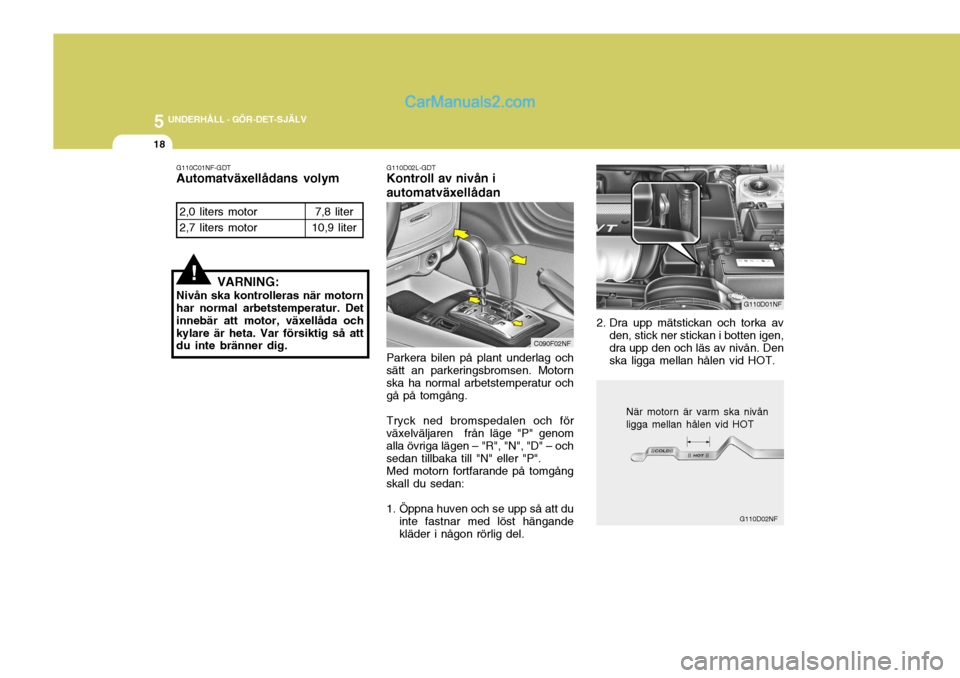

5 UNDERHÅLL - GÖR-DET-SJÄLV
18
G110D02NF
När motorn är varm ska nivån ligga mellan hålen vid HOT
!
2. Dra upp mätstickan och torka av
den, stick ner stickan i botten igen, dra upp den och läs av nivån. Den ska ligga mellan hålen vid HOT. G110D01NF
G110C01NF-GDT
Automatväxellådans volym
VARNING:
Nivån ska kontrolleras när motorn har normal arbetstemperatur. Det innebär att motor, växellåda ochkylare är heta. Var försiktig så att du inte bränner dig. G110D02L-GDT
Kontroll av nivån i automatväxellådan
C090F02NF
Parkera bilen på plant underlag och
sätt an parkeringsbromsen. Motorn ska ha normal arbetstemperatur och gå på tomgång.
Tryck ned bromspedalen och för
växelväljaren från läge "P" genom alla övriga lägen – "R", "N", "D" – och sedan tillbaka till "N" eller "P". Med motorn fortfarande på tomgång
skall du sedan:
1. Öppna huven och se upp så att du inte fastnar med löst hängande kläder i någon rörlig del.
2,0 liters motor 2,7 liters motor 7,8 liter
10,9 liter

5

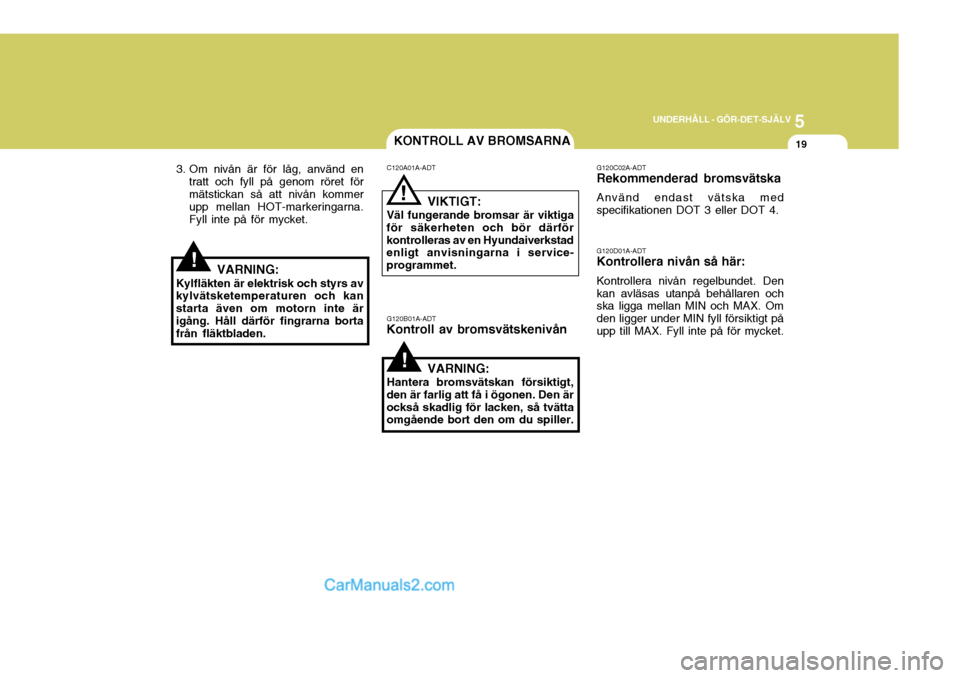

UNDERHÅLL - GÖR-DET-SJÄLV
19
VARNING:
Kylfläkten är elektrisk och styrs av kylvätsketemperaturen och kan starta även om motorn inte ärigång. Håll därför fingrarna borta från fläktbladen.
!
!
G120B01A-ADT
Kontroll av bromsvätskenivån
VARNING:
Hantera bromsvätskan försiktigt, den är farlig att få i ögonen. Den ärockså skadlig för lacken, så tvätta omgående bort den om du spiller.
KONTROLL AV BROMSARNA
C120A01A-ADT
! VIKTIGT:
Väl fungerande bromsar är viktiga
för säkerheten och bör därför kontrolleras av en Hyundaiverkstad enligt anvisningarna i service- programmet. G120C02A-ADT Rekommenderad bromsvätska Använd endast vätska med specifikationen DOT 3 eller DOT 4. G120D01A-ADT Kontrollera nivån så här: Kontrollera nivån regelbundet. Den kan avläsas utanpå behållaren och ska ligga mellan MIN och MAX. Om den ligger under MIN fyll försiktigt påupp till MAX. Fyll inte på för mycket.
3. Om nivån är för låg, använd en
tratt och fyll på genom röret förmätstickan så att nivån kommer upp mellan HOT-markeringarna. Fyll inte på för mycket.

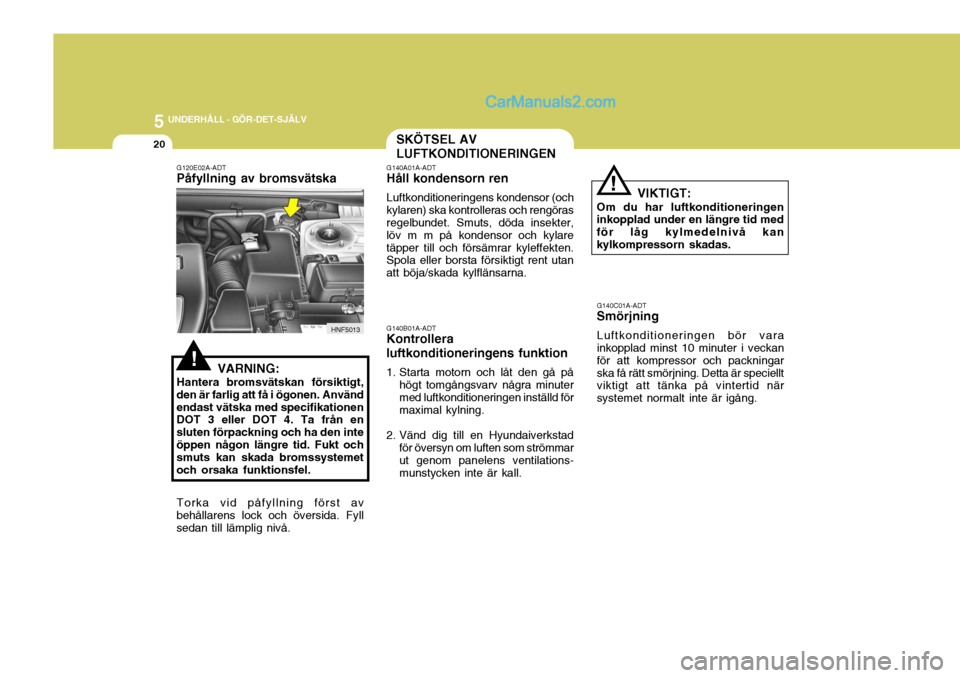

5 UNDERHÅLL - GÖR-DET-SJÄLV
20
!
G120E02A-ADT
Påfyllning av bromsvätska
VARNING:
Hantera bromsvätskan försiktigt,
den är farlig att få i ögonen. Använd endast vätska med specifikationen DOT 3 eller DOT 4. Ta från en sluten förpackning och ha den inteöppen någon längre tid. Fukt och smuts kan skada bromssystemet och orsaka funktionsfel. HNF5013
Torka vid påfyllning först av
behållarens lock och översida. Fyllsedan till lämplig nivå.
SKÖTSEL AV LUFTKONDITIONERINGEN
G140A01A-ADT
Håll kondensorn ren
Luftkonditioneringens kondensor (och kylaren) ska kontrolleras och rengöras regelbundet. Smuts, döda insekter, löv m m på kondensor och kylaretäpper till och försämrar kyleffekten. Spola eller borsta försiktigt rent utan att böja/skada kylflänsarna. G140B01A-ADT
Kontrollera luftkonditioneringens funktion
1. Starta motorn och låt den gå på
högt tomgångsvarv några minuter med luftkonditioneringen inställd för maximal kylning.
2. Vänd dig till en Hyundaiverkstad för översyn om luften som strömmar ut genom panelens ventilations- munstycken inte är kall.
!
G140C01A-ADT
Smörjning
Luftkonditioneringen bör vara inkopplad minst 10 minuter i veckan för att kompressor och packningarska få rätt smörjning. Detta är speciellt viktigt att tänka på vintertid när systemet normalt inte är igång. VIKTIGT:
Om du har luftkonditioneringen inkopplad under en längre tid med för låg kylmedelnivå kankylkompressorn skadas.

5

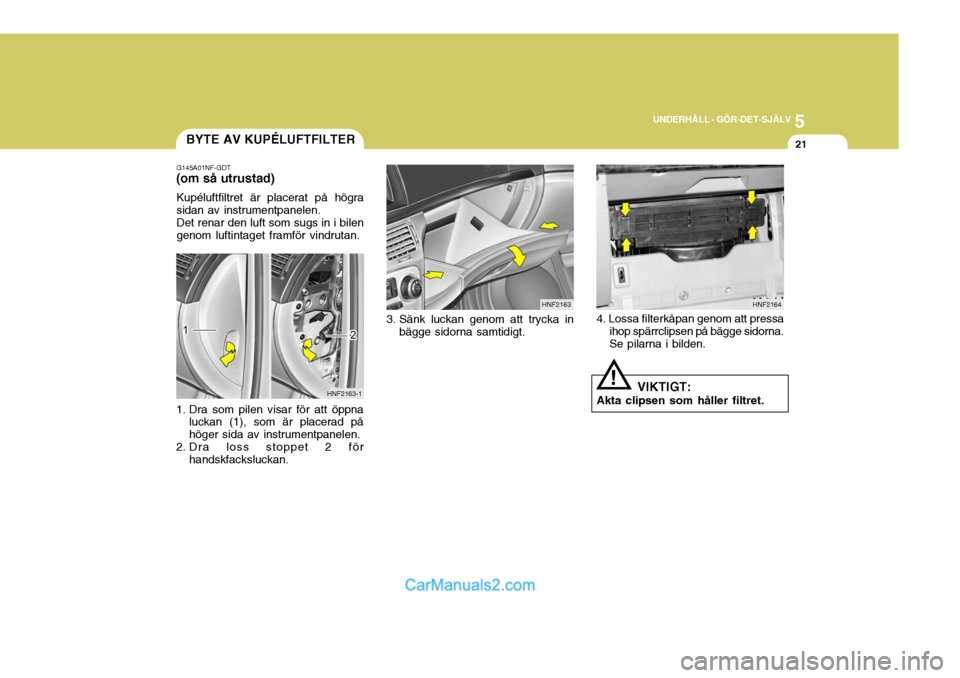

UNDERHÅLL - GÖR-DET-SJÄLV
21BYTE AV KUPÉLUFTFILTER
G145A01NF-GDT
(om så utrustad)
Kupéluftfiltret är placerat på högra sidan av instrumentpanelen.Det renar den luft som sugs in i bilengenom luftintaget framför vindrutan.
1. Dra som pilen visar för att öppna luckan (1), som är placerad påhöger sida av instrumentpanelen.
2. Dra loss stoppet 2 för
handskfacksluckan. HNF2163-1
3. Sänk luckan genom att trycka in
bägge sidorna samtidigt. HNF21634. Lossa filterkåpan genom att pressa
ihop spärrclipsen på bägge sidorna. Se pilarna i bilden. HNF2164
VIKTIGT:
Akta clipsen som håller filtret.
!

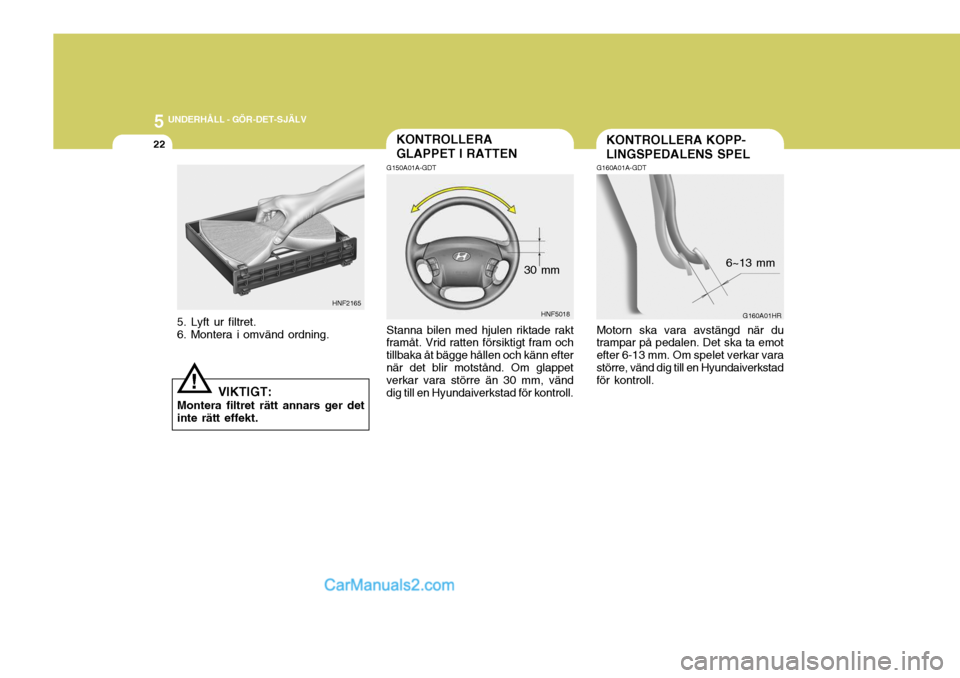

5 UNDERHÅLL - GÖR-DET-SJÄLV
22
G160A01HR
6~13 mmHNF5018
30 mmHNF2165
!
5. Lyft ur filtret. 6. Montera i omvänd ordning.
VIKTIGT:
Montera filtret rätt annars ger detinte rätt effekt.
KONTROLLERA GLAPPET I RATTENKONTROLLERA KOPP- LINGSPEDALENS SPEL
G150A01A-GDT G160A01A-GDT
Stanna bilen med hjulen riktade rakt
framåt. Vrid ratten försiktigt fram och tillbaka åt bägge hållen och känn efternär det blir motstånd. Om glappet verkar vara större än 30 mm, vänd dig till en Hyundaiverkstad för kontroll. Motorn ska vara avstängd när du trampar på pedalen. Det ska ta emot efter 6-13 mm. Om spelet verkar varastörre, vänd dig till en Hyundaiverkstad för kontroll.
