Hyundai Sonata 2006 Manual del propietario (in Spanish)

6MANTENGALO USTED MISMO

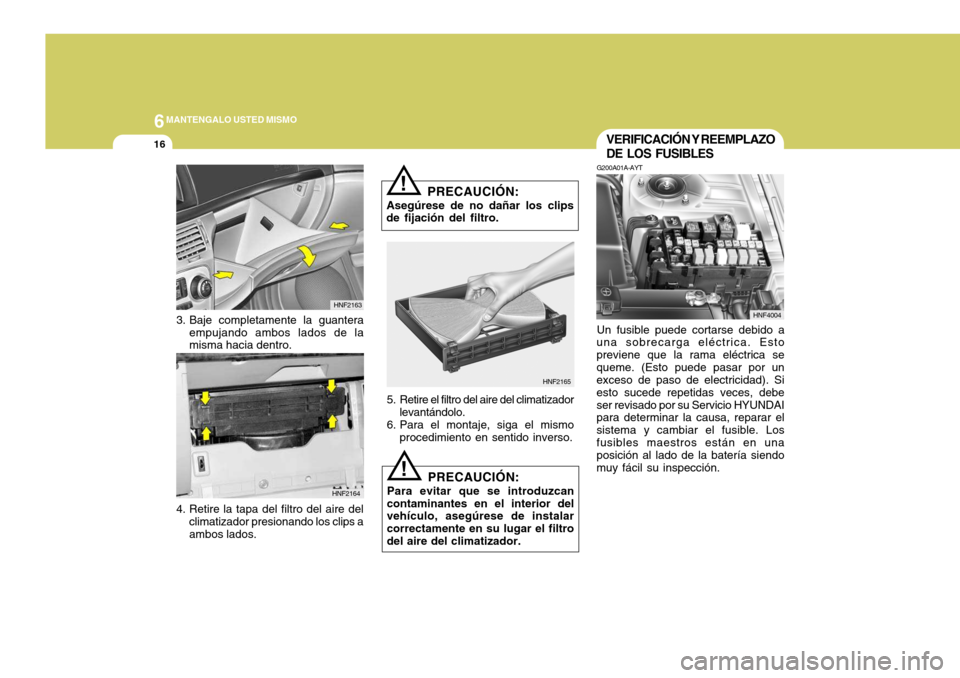

16VERIFICACIÓN Y REEMPLAZO DE LOS FUSIBLES
G200A01A-AYT Un fusible puede cortarse debido a
una sobrecarga eléctrica. Esto previene que la rama eléctrica sequeme. (Esto puede pasar por un exceso de paso de electricidad). Si esto sucede repetidas veces, debeser revisado por su Servicio HYUNDAI para determinar la causa, reparar el sistema y cambiar el fusible. Losfusibles maestros están en una posición al lado de la batería siendo muy fácil su inspección. HNF4004
!
HNF2165
3. Baje completamente la guantera
empujando ambos lados de la misma hacia dentro.
4. Retire la tapa del filtro del aire del climatizador presionando los clips a ambos lados. HNF2163
HNF2164
! PRECAUCIÓN:
Asegúrese de no dañar los clips
de fijación del filtro.
5. Retire el filtro del aire del climatizador levantándolo.
6. Para el montaje, siga el mismo procedimiento en sentido inverso.
PRECAUCIÓN:
Para evitar que se introduzcan
contaminantes en el interior del vehículo, asegúrese de instalar correctamente en su lugar el filtrodel aire del climatizador.

6
MANTENGALO USTED MISMO
17
!
PRECAUCIÓN:
Cuando reemplace un fusible mae- stro, nunca use otra cosa que no sea un fusible maestro, con elmismo rango de amperios o menor que el que corresponde. Nunca use un trozo de alambre o un fus-ible de más amperios como fus- ible maestro. Esto puede causar serios daños incluso un incendio.

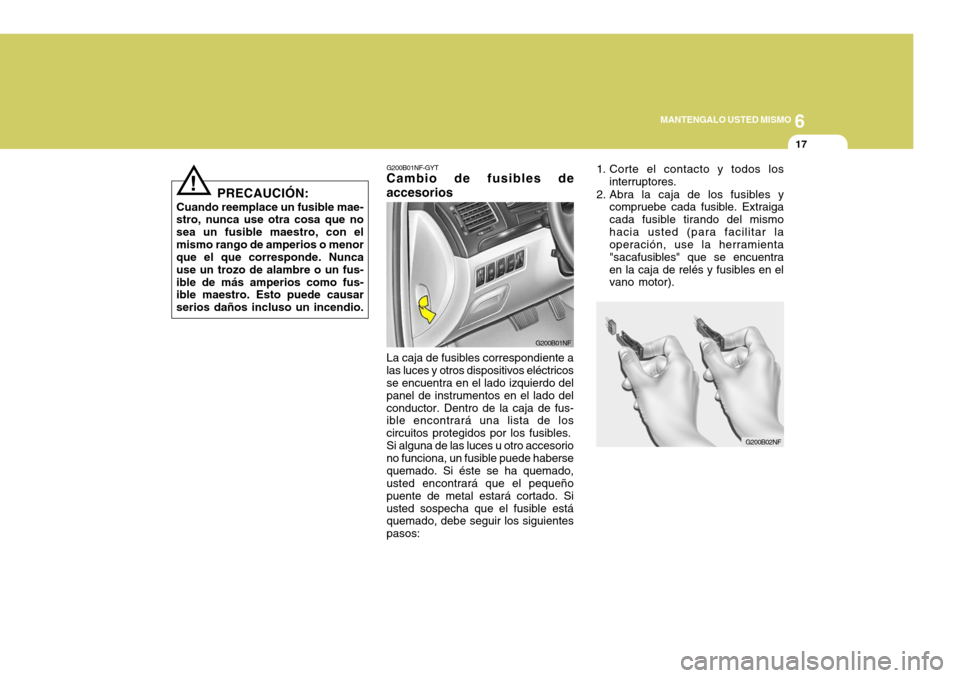

G200B01NF-GYT Cambio de fusibles de accesorios
G200B01NF
La caja de fusibles correspondiente a las luces y otros dispositivos eléctricos se encuentra en el lado izquierdo del panel de instrumentos en el lado delconductor. Dentro de la caja de fus- ible encontrará una lista de los circuitos protegidos por los fusibles.Si alguna de las luces u otro accesoriono funciona, un fusible puede habersequemado. Si éste se ha quemado, usted encontrará que el pequeño puente de metal estará cortado. Siusted sospecha que el fusible está quemado, debe seguir los siguientes pasos:
G200B02NF
1. Corte el contacto y todos los
interruptores.
2. Abra la caja de los fusibles y compruebe cada fusible. Extraiga cada fusible tirando del mismohacia usted (para facilitar la operación, use la herramienta "sacafusibles" que se encuentraen la caja de relés y fusibles en el vano motor).

6MANTENGALO USTED MISMO

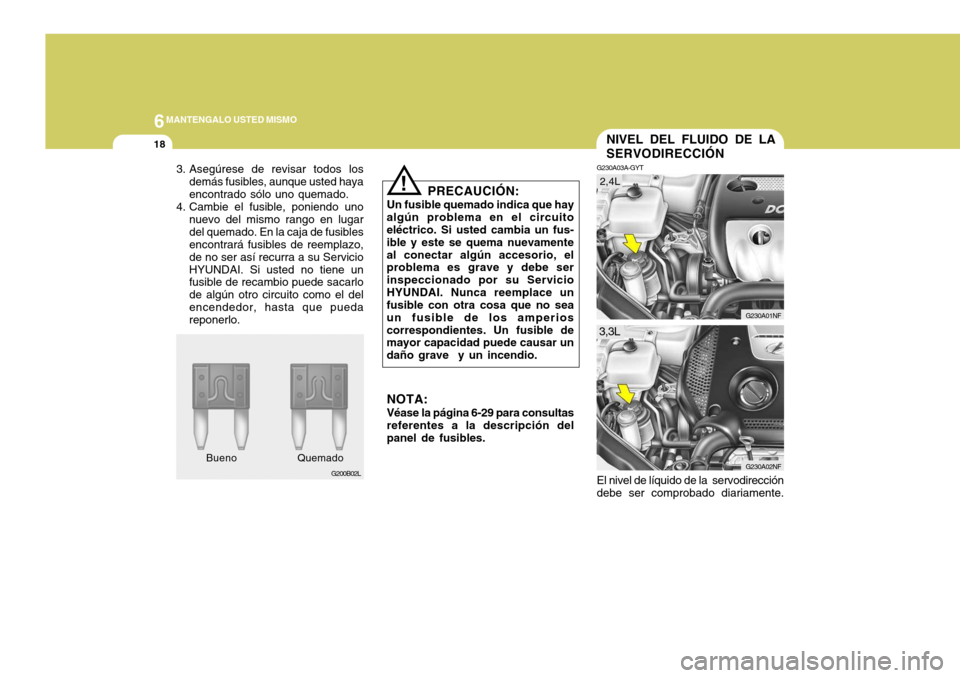

18NIVEL DEL FLUIDO DE LA SERVODIRECCIÓN
G230A03A-GYT El nivel de líquido de la servodirección debe ser comprobado diariamente.
G230A01NF
G230A02NF
3,3L 2,4L
PRECAUCIÓN:
Un fusible quemado indica que hay
algún problema en el circuito eléctrico. Si usted cambia un fus- ible y este se quema nuevamenteal conectar algún accesorio, el problema es grave y debe ser inspeccionado por su ServicioHYUNDAI. Nunca reemplace un fusible con otra cosa que no sea un fusible de los amperioscorrespondientes. Un fusible de mayor capacidad puede causar un daño grave y un incendio.!
NOTA: Véase la página 6-29 para consultas referentes a la descripción delpanel de fusibles.
G200B02L
Bueno
Quemado
3. Asegúrese de revisar todos los
demás fusibles, aunque usted hayaencontrado sólo uno quemado.
4. Cambie el fusible, poniendo uno
nuevo del mismo rango en lugardel quemado. En la caja de fusibles encontrará fusibles de reemplazo, de no ser así recurra a su ServicioHYUNDAI. Si usted no tiene un fusible de recambio puede sacarlo de algún otro circuito como el delencendedor, hasta que pueda reponerlo.

6
MANTENGALO USTED MISMO
19
Para verificar el nivel del líquido de la servodirección, asegúrese de que elcontacto esté en "OFF", entonces usted podrá ver si éste se encuentra entre el "MAX" y "MIN" de las marcasde nivel en el depósito. NOTA: Un chirrido producido por la bomba de la servodirección puede escucharse, después de arrancarel motor en condiciones de operación muy frías (bajo -20°C). En este caso, si el ruido para du-rante el calentamiento, esto es normal, este ruido es producido por el fluido cuando opera encondiciones muy frías.
Fluido recomendado: Utilice aceite de tipo PSF-4. NOTA: No arranque el motor cuando el depósito de la servodirección esta vacío. G240A01A-AYT
MANGUITOS DE LA DIRECCIÓN ASISTIDA
Es recomendable realizar una
inspección periódica de los manguitos de la servodirección. Los manguitos deberán ser sustituidos si algún puntode su superficie está agrietado, estirado, abombado o desgastado.
Cualquier deterioro de los manguitos

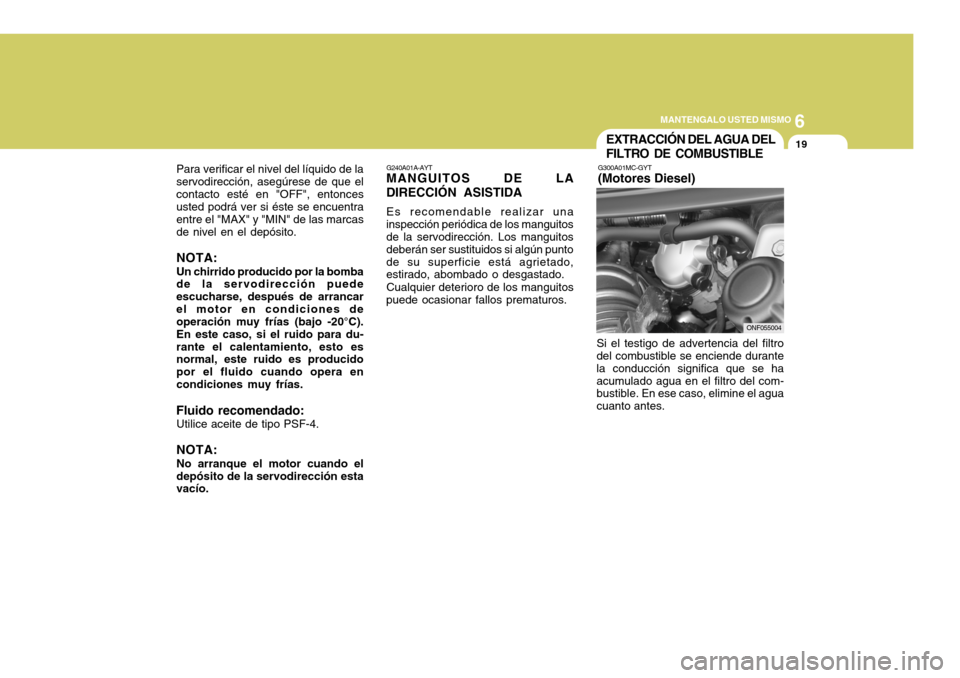

puede ocasionar fallos prematuros.EXTRACCIÓN DEL AGUA DEL FILTRO DE COMBUSTIBLE
G300A01MC-GYT (Motores Diesel)
Si el testigo de advertencia del filtro del combustible se enciende durante la conducción significa que se haacumulado agua en el filtro del com- bustible. En ese caso, elimine el agua cuanto antes. ONF055004

6MANTENGALO USTED MISMO
20
4. Limpie los faros y enciéndalos(haz de cruce).
5. Abra el capó.

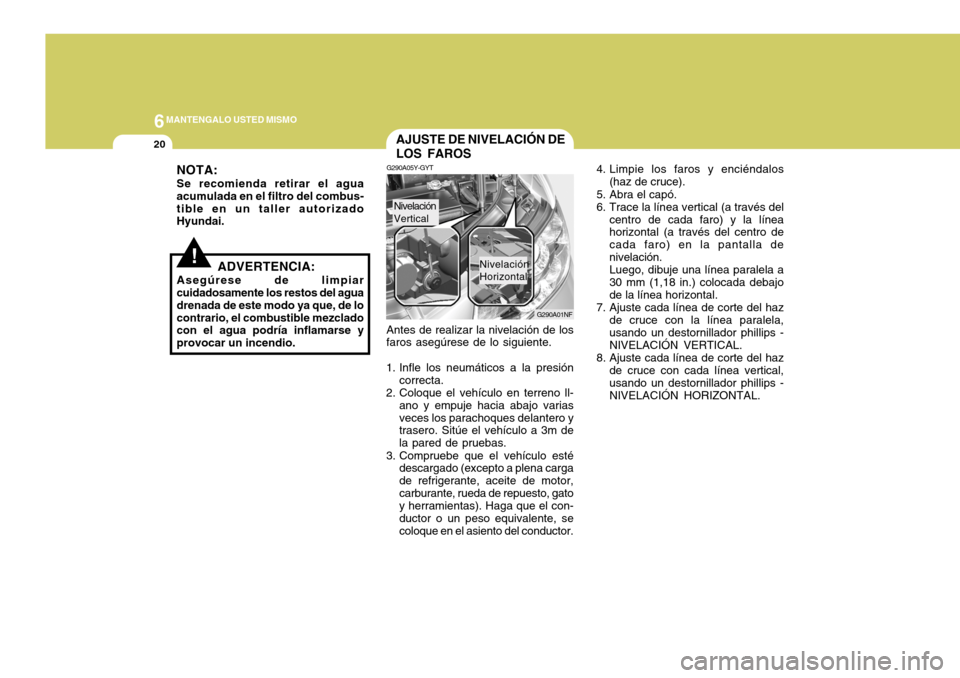

6. Trace la línea vertical (a través del centro de cada faro) y la línea horizontal (a través del centro de cada faro) en la pantalla denivelación.Luego, dibuje una línea paralela a30 mm (1,18 in.) colocada debajode la línea horizontal.
7. Ajuste cada línea de corte del haz de cruce con la línea paralela, usando un destornillador phillips - NIVELACIÓN VERTICAL.
8. Ajuste cada línea de corte del haz de cruce con cada línea vertical,usando un destornillador phillips -NIVELACIÓN HORIZONTAL.
G290A01NF
Nivelación Vertical
Nivelación Horizontal
AJUSTE DE NIVELACIÓN DE LOS FAROS
G290A05Y-GYT
Antes de realizar la nivelación de los faros asegúrese de lo siguiente.
1. Infle los neumáticos a la presión correcta.
2. Coloque el vehículo en terreno ll- ano y empuje hacia abajo varias veces los parachoques delantero y trasero. Sitúe el vehículo a 3m de la pared de pruebas.
3. Compruebe que el vehículo esté descargado (excepto a plena cargade refrigerante, aceite de motor,carburante, rueda de repuesto, gato y herramientas). Haga que el con- ductor o un peso equivalente, secoloque en el asiento del conductor.
!
NOTA: Se recomienda retirar el agua acumulada en el filtro del combus-tible en un taller autorizado Hyundai.
ADVERTENCIA:
Asegúrese de limpiarcuidadosamente los restos del agua drenada de este modo ya que, de locontrario, el combustible mezclado con el agua podría inflamarse y provocar un incendio.

6
MANTENGALO USTED MISMO
21
G260A02L-AYT
CAMBIO DE BOMBILLAS
Antes de cambiar una bombilla, compruebe que el interruptor esté en posición de desconexión. En el párrafo siguiente se indica cómo acceder a las bombillas para cambiarlas. Asegúrese de cambiarlas bombillas fundidas por otras del mismo número y amperaje. Véase la información sobre amperaje en la página 6-28.
se debe comprobar la nivelación delfaro usando la pantalla de nivelación,como se muestra en la ilustración.
Encienda los faros. (Posición de
cruce).

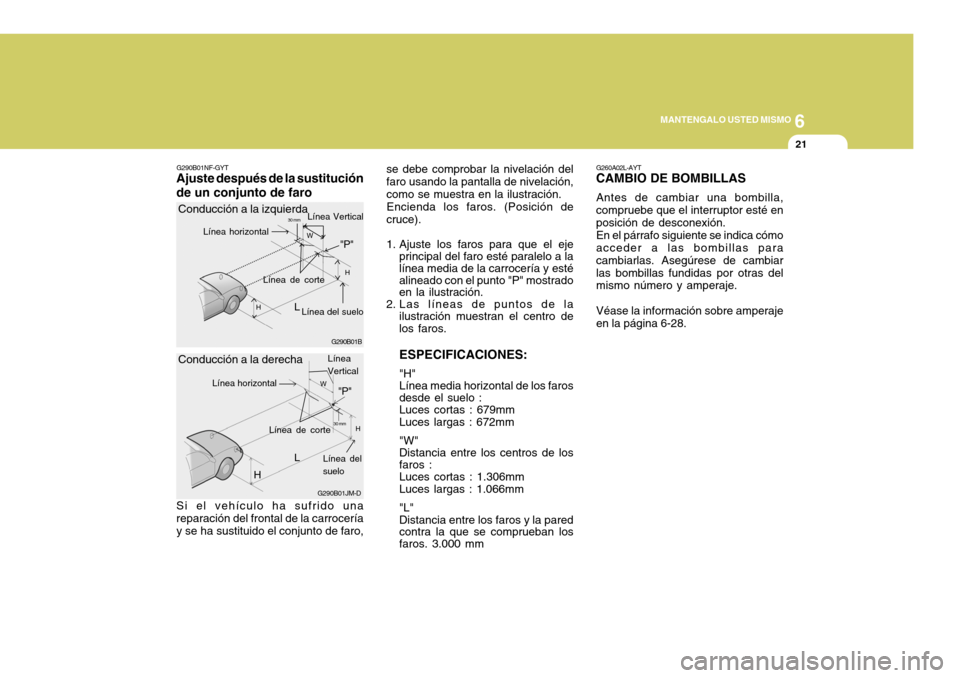

1. Ajuste los faros para que el eje principal del faro esté paralelo a la línea media de la carrocería y esté alineado con el punto "P" mostrado en la ilustración.
2. Las líneas de puntos de la ilustración muestran el centro de los faros. ESPECIFICACIONES: "H" Línea media horizontal de los farosdesde el suelo :Luces cortas : 679mm Luces largas : 672mm "W" Distancia entre los centros de los faros :Luces cortas : 1.306mm Luces largas : 1.066mm "L" Distancia entre los faros y la pared contra la que se comprueban los faros. 3.000 mm
G290B01NF-GYT
Ajuste después de la sustitución de un conjunto de faro
G290B01B
LW
H
H Línea de corte
Línea del suelo
"P"
Línea horizontal
Línea VerticalConducción a la izquierda 30 mm
Si el vehículo ha sufrido una reparación del frontal de la carrocería
y se ha sustituido el conjunto de faro,
Conducción a la derecha
Línea horizontal
LG290B01JM-D
W
H
H Línea de corte"P"
Línea Vertical
Línea del suelo
30 mm

6MANTENGALO USTED MISMO
22
4. Retire los pernos de montaje delfaro con una llave inglesa.
5. Desconecte el cable situado en la parte trasera del faro.
HNF5023
HNF5024
Instrucciones para sustitución:
1. Deje que se enfríe la bombilla y
utilice protección para los ojos.
2. Abra el capó.
3. Sujete siempre la bombilla por la base de plástico y evite tocar el cristal.

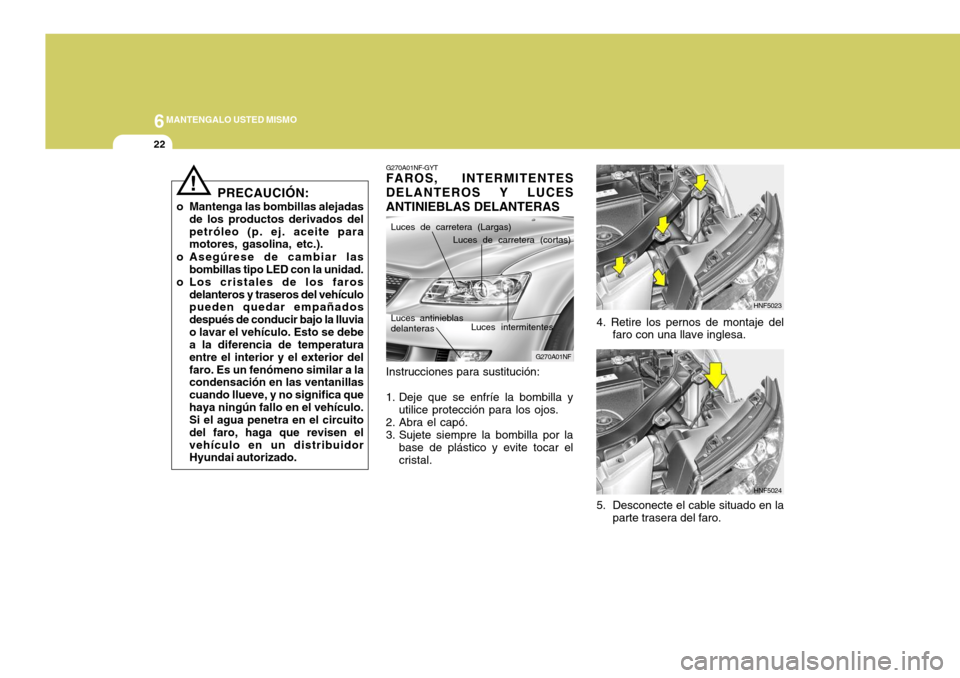

G270A01NF-GYT FAROS, INTERMITENTES DELANTEROS Y LUCES ANTINIEBLAS DELANTERAS
Luces de carretera (Largas)
Luces de carretera (cortas)
Luces intermitentes
G270A01NF
Luces antinieblas delanteras
! PRECAUCIÓN:
o Mantenga las bombillas alejadas de los productos derivados del petróleo (p. ej. aceite para motores, gasolina, etc.).
o Asegúrese de cambiar las bombillas tipo LED con la unidad.
o Los cristales de los faros delanteros y traseros del vehículopueden quedar empañados después de conducir bajo la lluviao lavar el vehículo. Esto se debe a la diferencia de temperatura entre el interior y el exterior delfaro. Es un fenómeno similar a la condensación en las ventanillas cuando llueve, y no significa quehaya ningún fallo en el vehículo. Si el agua penetra en el circuito del faro, haga que revisen elvehículo en un distribuidor Hyundai autorizado.

6
MANTENGALO USTED MISMO
23

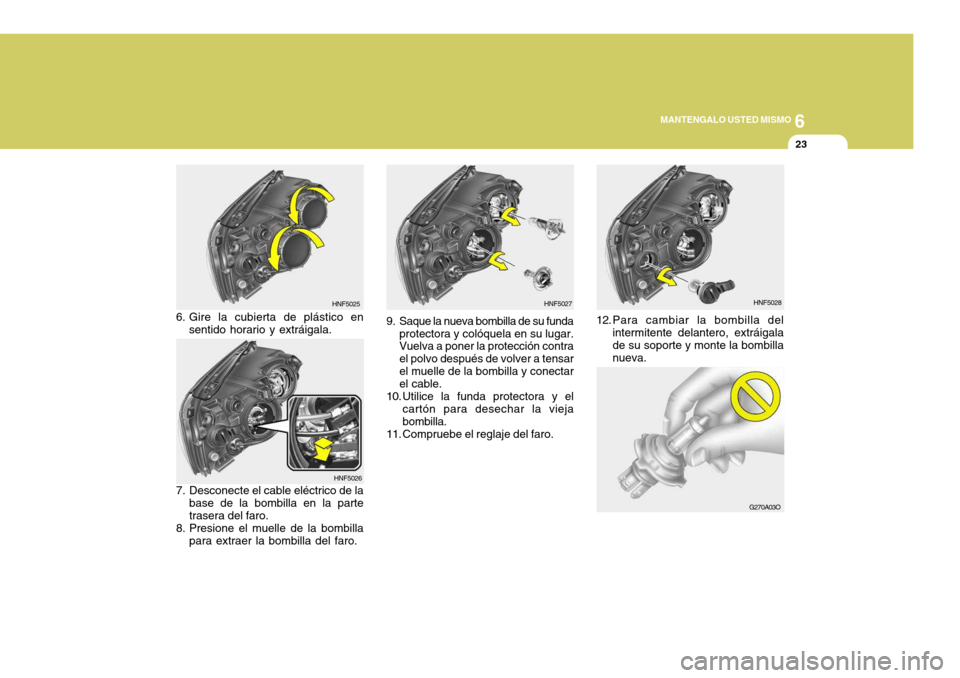

9. Saque la nueva bombilla de su funda
protectora y colóquela en su lugar. Vuelva a poner la protección contra el polvo después de volver a tensar el muelle de la bombilla y conectar el cable.
10. Utilice la funda protectora y el cartón para desechar la viejabombilla.
11. Compruebe el reglaje del faro. 12.Para cambiar la bombilla del
intermitente delantero, extráigalade su soporte y monte la bombillanueva.
G270A03O
HNF5027 HNF5028
6. Gire la cubierta de plástico en sentido horario y extráigala.
7. Desconecte el cable eléctrico de la base de la bombilla en la parte trasera del faro.
8. Presione el muelle de la bombilla para extraer la bombilla del faro.HNF5025
HNF5026

6MANTENGALO USTED MISMO
24
G270A01NF-GYT
Faro antiniebla (Si está instalado)
NOTA: Se recomienda encargar el cambio de la bombilla del faro antiniebla a un taller autorizado Hyundai. G270D01NF-GYT

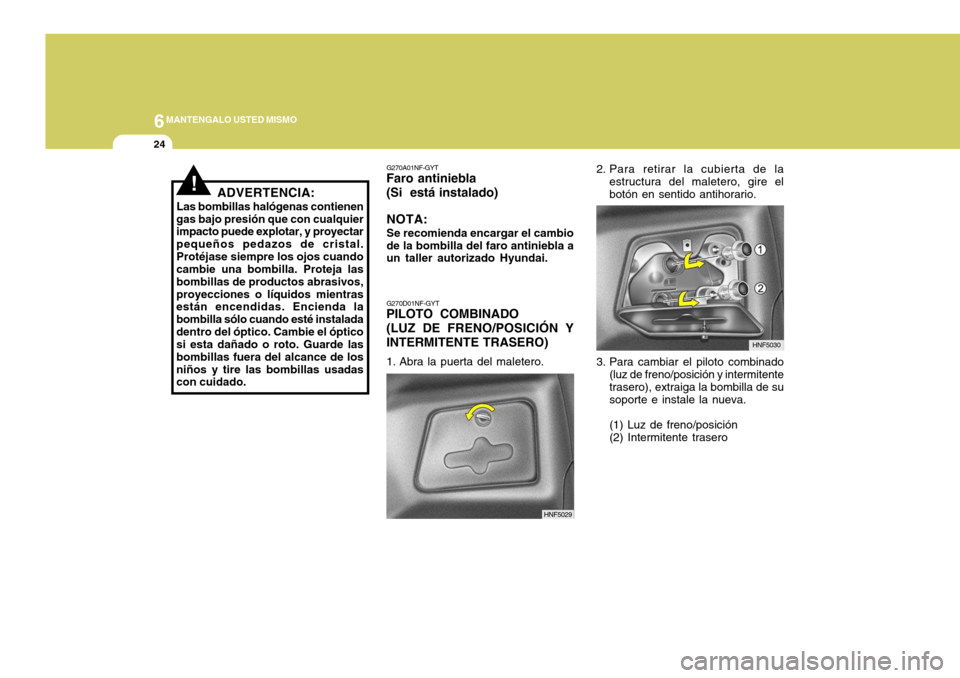

PILOTO COMBINADO (LUZ DE FRENO/POSICIÓN Y INTERMITENTE TRASERO)
1. Abra la puerta del maletero. 2. Para retirar la cubierta de la
estructura del maletero, gire el botón en sentido antihorario.
3. Para cambiar el piloto combinado (luz de freno/posición y intermitentetrasero), extraiga la bombilla de susoporte e instale la nueva. (1) Luz de freno/posición (2) Intermitente trasero
HNF5030
HNF5029
ADVERTENCIA:
Las bombillas halógenas contienen
gas bajo presión que con cualquier impacto puede explotar, y proyectar pequeños pedazos de cristal.Protéjase siempre los ojos cuando cambie una bombilla. Proteja las bombillas de productos abrasivos,proyecciones o líquidos mientras están encendidas. Encienda la bombilla sólo cuando esté instaladadentro del óptico. Cambie el óptico si esta dañado o roto. Guarde las bombillas fuera del alcance de losniños y tire las bombillas usadas con cuidado.
!

6
MANTENGALO USTED MISMO
25
HNF5042
4. Afloje los tornillos de montaje del revestimiento de la puerta del maletero con un destornillador de estrella.
5. Para extraer el piloto combinado trasero (luz de marcha atrás, pilotodel freno/trasero, luz antiniebla) gire el portalámparas en sentidoantihorario para extraerlo.
6. Monte una bombilla nueva. G270C01L-GYT
LUZ DEL MALETERO
1. Abra la puerta del maletero.
HNF5032
HTB284
HNF5031
2. Extraiga la tapa de la luz del maletero situada en la bandeja trasera con un destornillador plano. 3. Desconecte el cable de aimentación.
4. Monte una bombilla nueva.
