Hyundai Sonata 2011 Инструкция по эксплуатации (in Russian)

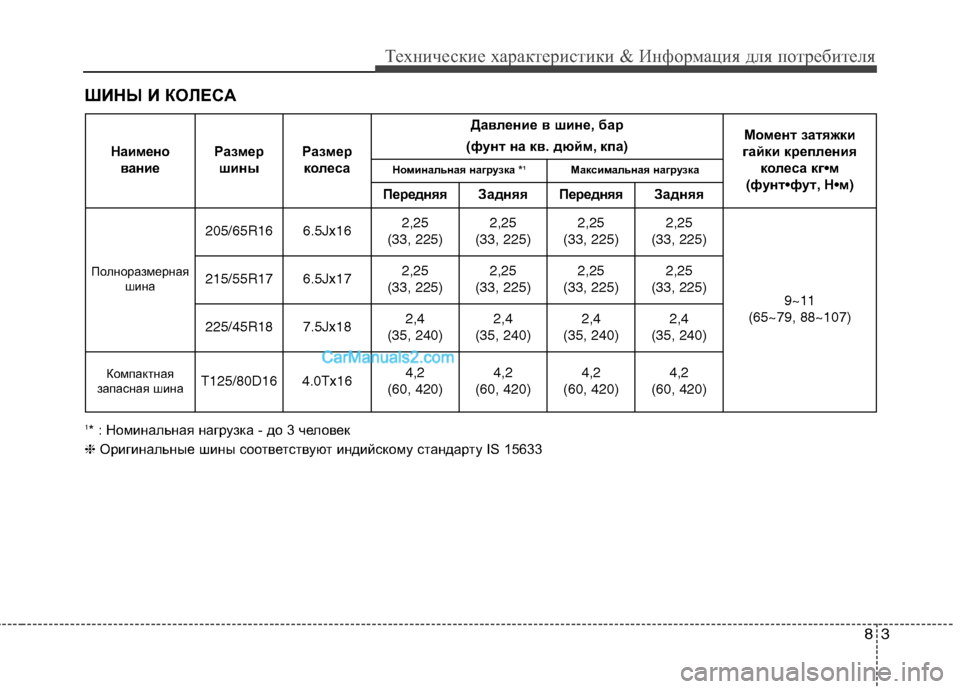

ШИНЫ И КOЛECA
83
Технические характеристики & Информация для потребителя
Наименование Размер
шины Размер
колеса Давление в шине, бар
( фунт на кв. дюйм ,кпа ) Момент затяжки
гайки крепления колеса кг •м
( фунт фут ,Н м )
Номинальная нагрузка *
1
Максимальная нагрузка
Передняя ЗадняяПередняя Задняя
Полноразмерная шина 205/65R16 6.5Jx16
2,25
(33, 225) 2,25
(33, 225) 2,25
(33, 225) 2,25
(33, 225)
9~11
(65~79, 88~107)
215/55R17 6.5Jx17
2,25
(33, 225) 2,25
(33, 225) 2,25
(33, 225) 2,25
(33, 225)
225/45R18 7.5Jx18 2,4
(35, 240) 2,4
(35, 240) 2,4
(35, 240) 2,4
(35, 240)
Компактная
запасная шина T125/80D16 4.0Tx16 4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420)
1 * : Номинальная нагрузка - до 3 человек
❈ Оригинальные шины соответствуют индийскому стандарту IS 15633

Технические характеристики & Информация для потребителя
4
8

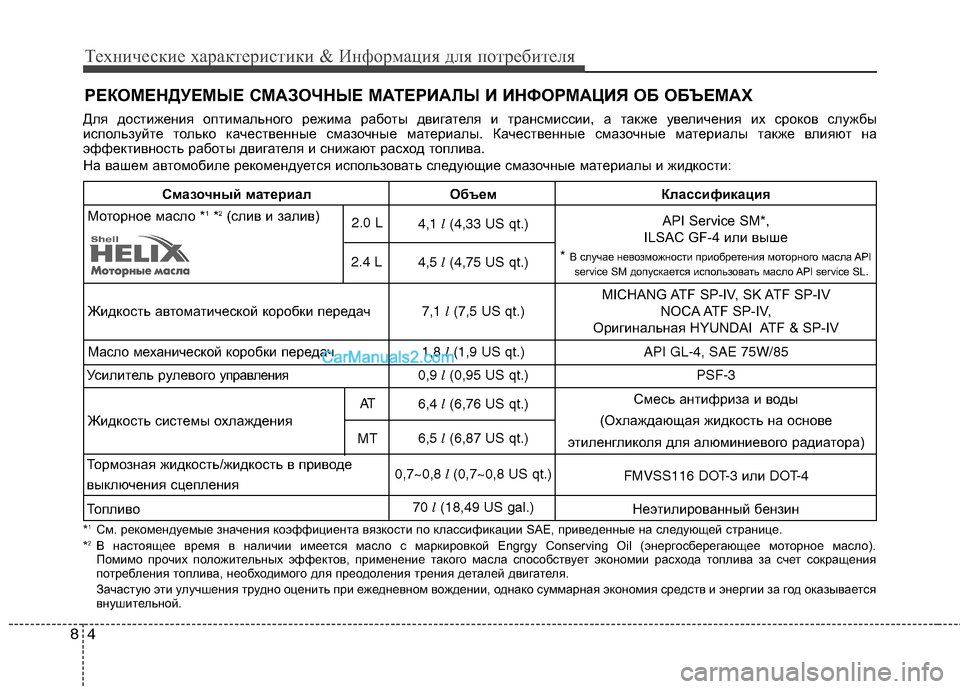

РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ
Смазочный материал Объем Классификация
2.0 L4,1 l(4,33 US qt.) API Service SM*,
ILSAC GF-4 или выше
* В случае невозможности приобретения моторного масла API
service SM допускается использовать масло API service SL.
2.4 L 4,5 l(4,75 US qt.)
Жидкость автоматической коробки передач 7,1
l(7,5 US qt.) MICHANG ATF SP-IV, SK ATF SP-IV
NOCA ATF SP-IV,
Оригинальная HYUNDAI ATF & SP-IV
Масло механической коробки передач 1,8
l(1,9 US qt.)
API GL-4, SAE 75W/85
Усилитель рулевого
управления0,9 l(0,95 US qt.)
PSF-3
Жидкость системы охлаждения AT
Смесь антифриза и воды
(Охлаждающая жидкость на основе
этиленгликоля для алюминиевого радиатора)
6,4 l(6,76 US qt.)
MT 6,5
l(6,87 US qt.)
Тормозная жидкость/жидкость в приводе
выключения сцепления 0,7~0,8
l (0,7~0,8 US qt.)
FMVSS116 DOT-3 илиDOT-4
Топливо 70
l(18,49 US gal.)
Неэтилированный бензин
Моторное масло *1
*2
(слив и залив)
Для достижения оптимального режима работы двигателя и трансм иссии, а также увеличения их сроков службы
используйте только качественные смазочные материалы. Качественн ые смазочные материалы также влияют на
эффективность работы двигателя и снижают расход топлива.
На вашем автомобиле рекомендуется использовать следующие сма зочные материалы и жидкости:
* 1
См. рекомендуемые значения коэффициента вязкости по кл ассификации SAE, приведенные на следующей странице.
* 2
В настоящее время в наличии имеется масло с маркировкой En grgy Conserving Oil (энергосберегающее моторное масло).
Помимо прочих положительных эффектов, применение такого масла способствует экономии расхода топлива за счет сокращ ения
потребления топлива, необходимого для преодоления тре ния деталей двигателя.
Зачастую эти улучшения трудно оценить при ежедневном вождении, однако суммарная экономия средств и энергии за год оказывается
внушительной.

85
Технические характеристики & Информация для потребителя

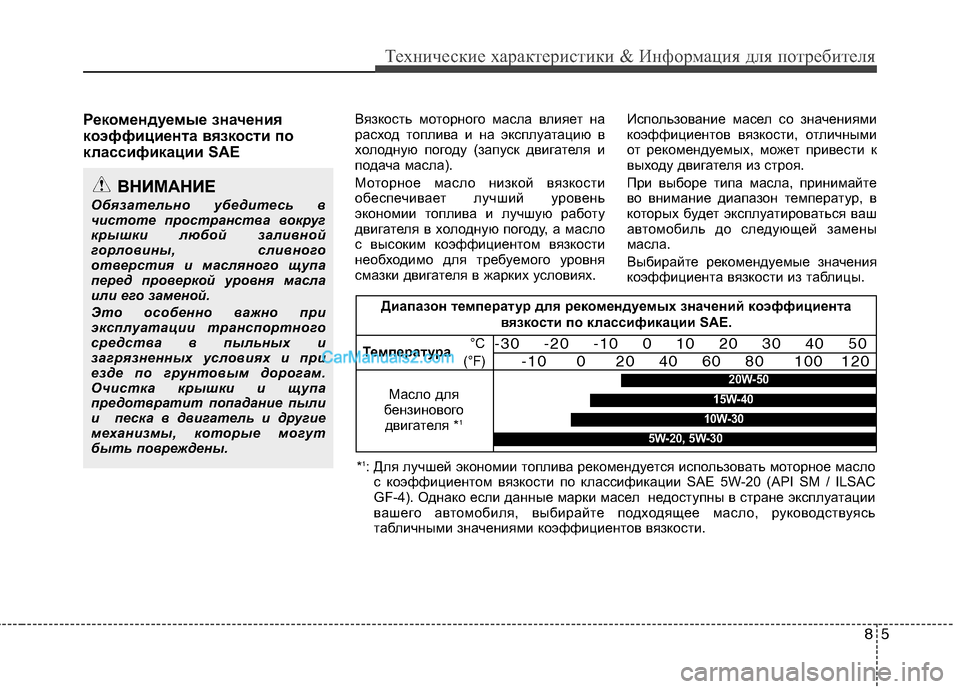

Рекомендуемые значения
коэффициента вязкости по
классификации SAEВязкость моторного масла влияет на
расход топлива и на эксплуатацию в
холодную погоду (запуск двигателя и
подача масла).
Моторное масло низкой вязкости
обеспечивает лучший уровень
экономии топлива и лучшую работу
двигателя в холодную погоду, а масло
с высоким коэффициентом вязкости
необходимо для требуемого уровня
смазки двигателя в жарких условиях. Использование масел со значениями
коэффициентов вязкости, отличными
от рекомендуемых, может привести к
выходу двигателя из строя.
При выборе типа масла, принимайте
во внимание диапазон температур, в
которых будет эксплуатироваться ваш
автомобиль до следующей замены
масла.
Выбирайте рекомендуемые значения
коэффициента вязкости из таблицы.
ВНИМАНИЕ
Обязательно убедитесь в
чистоте пространства вокруг
крышки любой заливной
горловины, сливного
отверстия и масляного щупа
перед проверкой уровня масла
или его заменой.
Это особенно важно при
эксплуатации транспортного
средства в пыльных и
загрязненных условиях и при
езде по грунтовым дорогам.
Очистка крышки и щупа
предотвратит попадание пыли
и песка в двигатель и другие
механизмы, которые могут
быть повреждены.
Диапазон температур для рекомендуемых значений коэффициента вязкости по классификации SAE.
Температура
Масло для
бензинового двигателя * 1°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
*1
: Для лучшей экономии топлива рекомендуется использовать м оторное масло
с коэффициентом вязкости по классификации SAE 5W-20 (API SM / ILSAC
GF-4). Однако если данные марки масел недоступны в стране эксплуатации
вашего автомобиля, выбирайте подходящее масло, руково дствуясь
табличными значениями коэффициентов вязкости.
20W-50
10W-30
15W-40
5W-20, 5W-30

Технические характеристики & Информация для потребителя
6
8

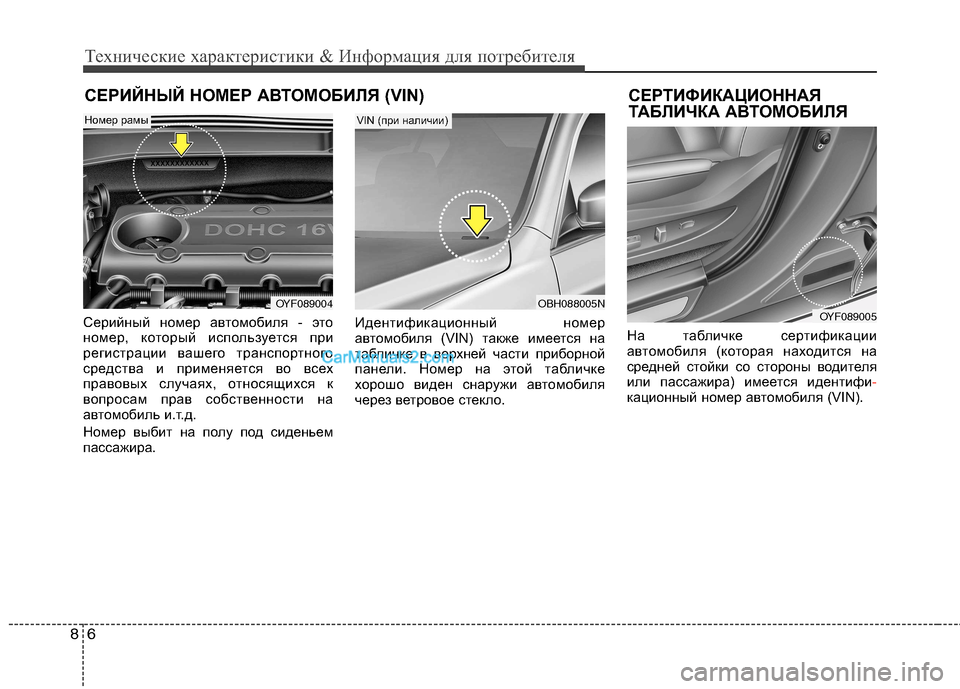

СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN)
Серийный номер автомобиля - это
номер, который используется при
регистрации вашего транспортного
средства и применяется во всех
правовых случаях, относящихся к
вопросам прав собственности на
автомобиль и.т.д.
Номер выбит на полу под сиденьем
пассажира. Идентификационный номер
автомобиля (VIN) также имеется на
табличке в верхней части приборной
панели. Номер на этой табличке
хорошо виден снаружи автомобиля
через ветровое стекло.
На табличке сертификации
автомобиля (которая находится на
средней стойки со стороны водителя
или пассажира) имеется идентифи
-кационный номер автомобиля (VIN).
OYF089004OBH088005N
VIN (при наличии)Номер рамы
OYF089005
СЕРТИФИКАЦИОННАЯ
ТАБЛИЧКА АВТОМОБИЛЯ

87

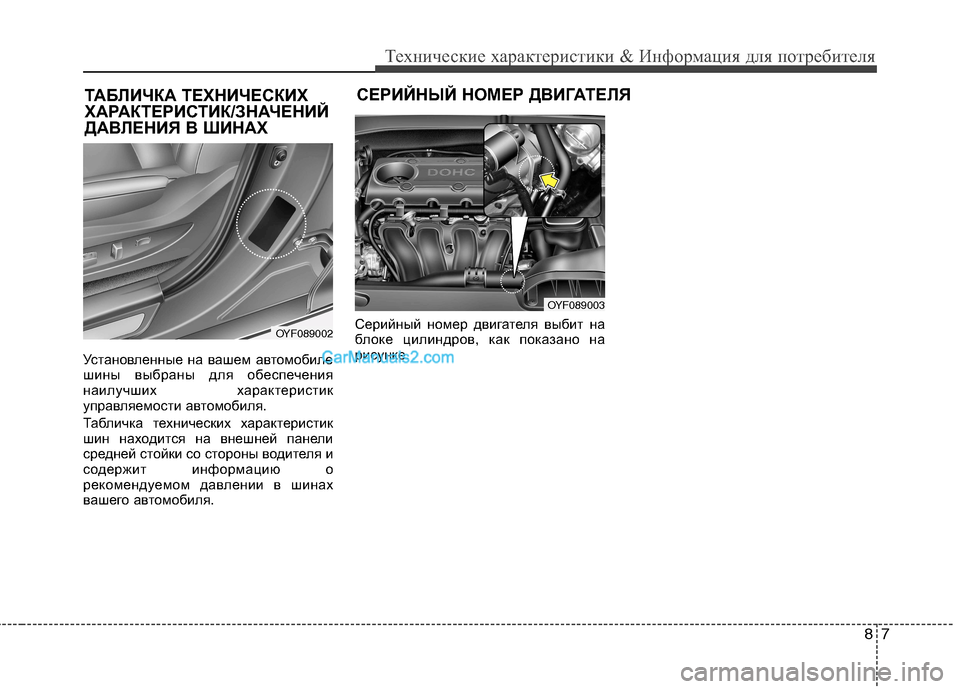

Технические характеристики & Информация для потребителя
Установленные на вашем автомобиле
шины выбраны для обеспечения
наилучших характеристик
управляемости автомобиля.
Табличка технических характеристик
шин находится на внешней панели
средней стойки со стороны водителя и
содержит информацию о
рекомендуемом давлении в шинах
вашего автомобиля.Серийный номер двигателя выбит на
блоке цилиндров, как показано на
рисунке.СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ
ТАБЛИЧКА ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ
ДАВЛЕНИЯ В ШИНАХ
OYF089002
OYF089003

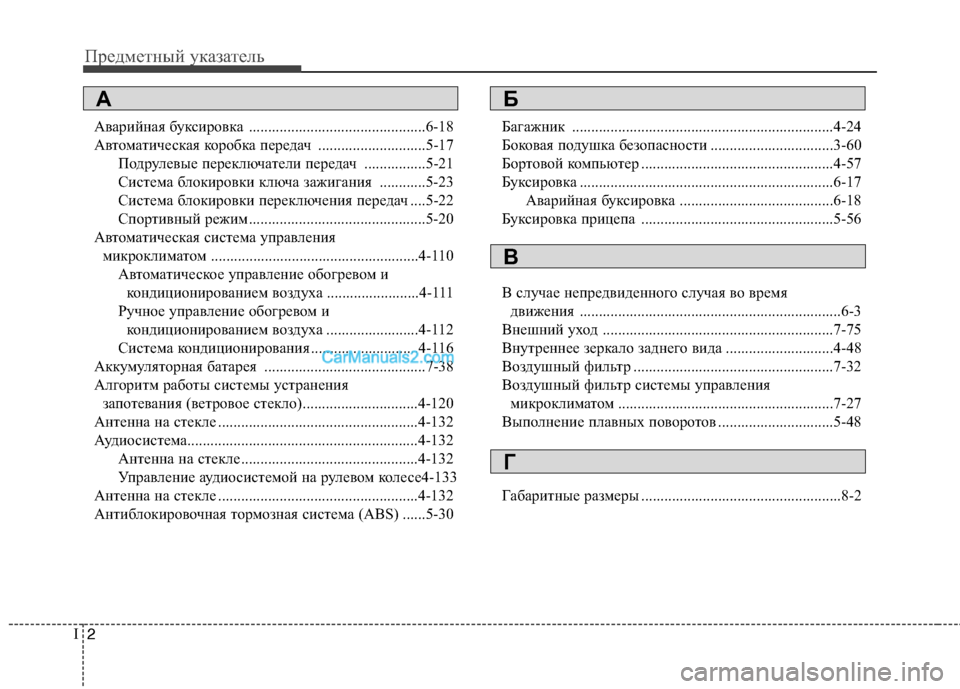

IПредметный указатель

Предметный указатель
2
I
Аварийная буксировка ..............................................6-18
Автоматическая коробка передач ............................5-17
Подрулевые переключатели передач ................5-21
Система блокировки ключа зажигания ............5-23
Система блокировки переключения передач ....5-22
Спортивный режим..............................................5-20
Автоматическая система управления микроклиматом ......................................................4-110 Автоматическое управление обогревом и кондиционированием воздуха ........................4-111
Ручное управление обогревом и кондиционированием воздуха ........................4-112
Система кондиционирования ............................4-116
Аккумуляторная батарея ..........................................7-38
Алгоритм работы системы устранения запотевания (ветровое стекло)..............................4-120
Антенна на стекле ....................................................4-132
Аудиосистема............................................................4-132 Антенна на стекле ..............................................4-132
Управление аудиосистемой на рулевом колесе4-133
Антенна на стекле ....................................................4-132
Антиблокировочная тормозная система (ABS) ......5-30 Багажник ....................................................................4-24
Боковая подушка безопасности ................................3-60
Бортовой компьютер ..................................................4-57
Буксировка ..................................................................6-17
Аварийная буксировка ........................................6-18
Буксировка прицепа ..................................................5-56
В случае непредвиденного случая во время движения ....................................................................6-3
Внешний уход ............................................................7-75
Внутреннее зеркало заднего вида ............................4-48
Воздушный фильтр ....................................................7-32
Воздушный фильтр системы управления микроклиматом ........................................................7-27
Выполнение плавных поворотов ..............................5-48
Габаритные размеры ....................................................8-2
AБ
B
Г

I3

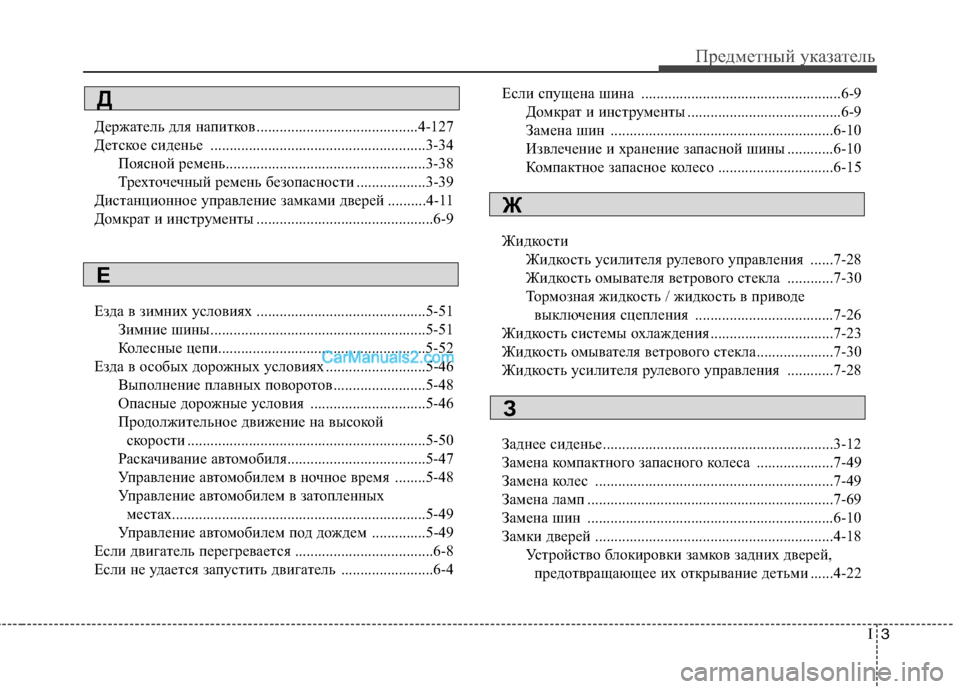

Предметный указатель
Держатель для напитков ..........................................4-127
Детское сиденье ........................................................3-34
Поясной ремень....................................................3-38
Трехточечный ремень безопасности ..................3-39
Дистанционное управление замками дверей ..........4-11
Домкрат и инструменты ..............................................6-9
Езда в зимних условиях ............................................5-51 Зимние шины........................................................5-51
Колесные цепи......................................................5-52
Езда в особых дорожных условиях ..........................5-46 Выполнение плавных поворотов ........................5-48
Опасные дорожные условия ..............................5-46
Продолжительное движение на высокой скорости ..............................................................5-50
Раскачивание автомобиля....................................5-47
Управление автомобилем в ночное время ........5-48
Управление автомобилем в затопленных местах..................................................................5-49
Управление автомобилем под дождем ..............5-49
Если двигатель перегревается ....................................6-8
Если не удается запустить двигатель ........................6-4 Если спущена шина ....................................................6-9
Домкрат и инструменты ........................................6-9
Замена шин ..........................................................6-10
Извлечение и хранение запасной шины ............6-10
Компактное запасное колесо ..............................6-15
Жидкости Жидкость усилителя рулевого управления ......7-28
Жидкость омывателя ветрового стекла ............7-30
Тормозная жидкость / жидкость в приводе выключения сцепления ....................................7-26
Жидкость системы охлаждения ................................7-23
Жидкость омывателя ветрового стекла....................7-30
Жидкость усилителя рулевого управления ............7-28
Заднее сиденье............................................................3-12
Замена компактного запасного колеса ....................7-49
Замена колес ..............................................................7-49
Замена ламп ................................................................7-69
Замена шин ................................................................6-10
Замки дверей ..............................................................4-18 Устройство блокировки замков задних дверей, предотвращающее их открывание детьми ......4-22
Д
Е
Ж
З

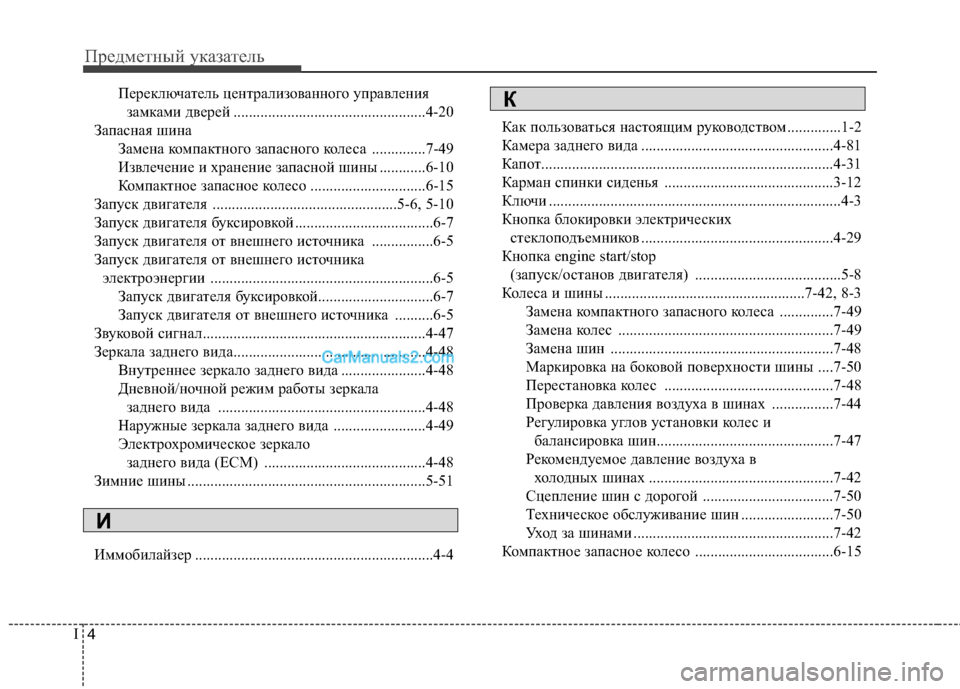

Предметный указатель
4
I
Переключатель централизованного управления
замками дверей ..................................................4-20
Запасная шина Замена компактного запасного колеса ..............7-49
Извлечение и хранение запасной шины ............6-10
Компактное запасное колесо ..............................6-15
Запуск двигателя ................................................5-6, 5-10
Запуск двигателя буксировкой ....................................6-7
Запуск двигателя от внешнего источника ................6-5
Запуск двигателя от внешнего источника электроэнергии ..........................................................6-5 Запуск двигателя буксировкой..............................6-7
Запуск двигателя от внешнего источника ..........6-5
Звуковой сигнал..........................................................4-47
Зеркала заднего вида..................................................4-48 Внутреннее зеркало заднего вида ......................4-48
Дневной/ночной режим работы зеркала заднего вида ......................................................4-48
Наружные зеркала заднего вида ........................4-49
Электрохромическое зеркало заднего вида (ECM) ..........................................4-48
Зимние шины ..............................................................5-51
Иммобилайзер ..............................................................4-4 Как пользоваться настоящим руководством ..............1-2
Камера заднего вида ..................................................4-81
Капот............................................................................4-31
Карман спинки сиденья ............................................3-12
Ключи ............................................................................4-3
Кнопка блокировки электрических
стеклоподъемников ..................................................4-29
Кнопка engine start/stop (запуск/останов двигателя) ......................................5-8
Колеса и шины ....................................................7-42, 8-3 Замена компактного запасного колеса ..............7-49
Замена колес ........................................................7-49
Замена шин ..........................................................7-48
Маркировка на боковой поверхности шины ....7-50
Перестановка колес ............................................7-48
Проверка давления воздуха в шинах ................7-44
Регулировка углов установки колес и балансировка шин..............................................7-47
Рекомендуемое давление воздуха в холодных шинах ................................................7-42
Сцепление шин с дорогой ..................................7-50
Техническое обслуживание шин ........................7-50
Уход за шинами ....................................................7-42
Компактное запасное колесо ....................................6-15
И
К

I5

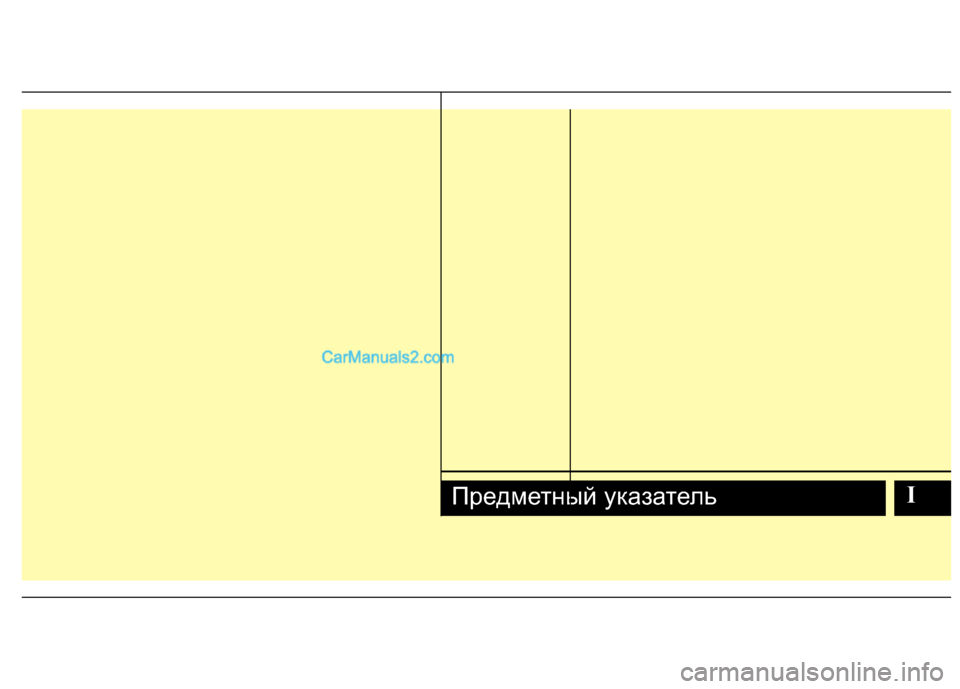

Предметный указатель

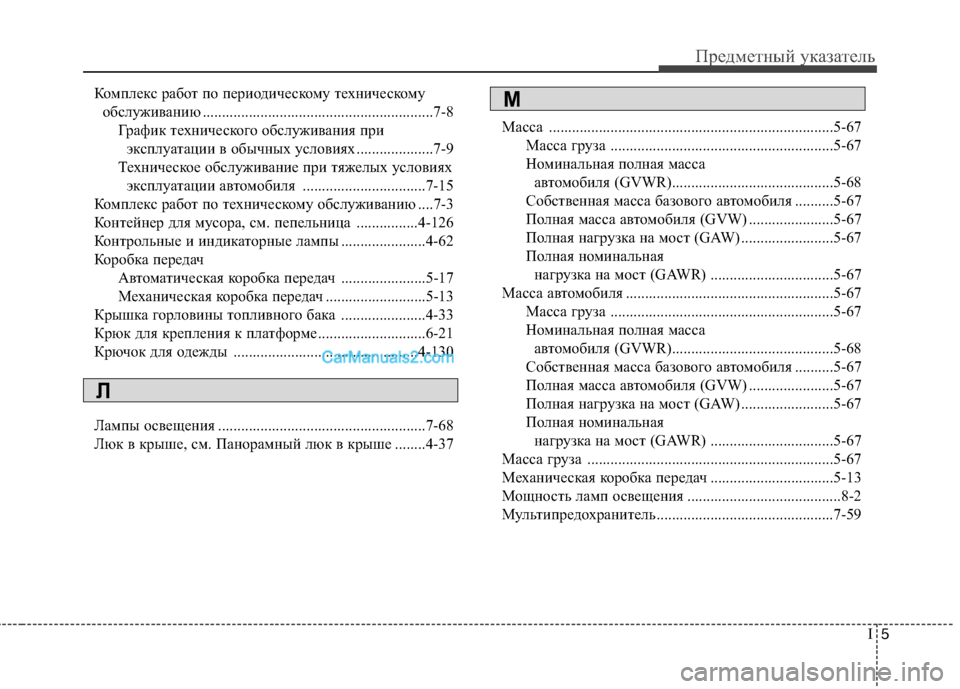

Комплекс работ по периодическому техническому
обслуживанию ............................................................7-8 График технического обслуживания при эксплуатации в обычных условиях ....................7-9
Техническое обслуживание при тяжелых условиях эксплуатации автомобиля ................................7-15
Комплекс работ по техническому обслуживанию ....7-3
Контейнер для мусора, см. пепельница ................4-126
Контрольные и индикаторные лампы ......................4-62
Коробка передач Автоматическая коробка передач ......................5-17
Механическая коробка передач ..........................5-13
Крышка горловины топливного бака ......................4-33
Крюк для крепления к платформе ............................6-21
Крючок для одежды ................................................4-130
Лампы освещения ......................................................7-68
Люк в крыше, см. Панорамный люк в крыше ........4-37 Масса ..........................................................................5-67
Масса груза ..........................................................5-67
Номинальная полная масса автомобиля (GVWR)..........................................5-68
Собственная масса базового автомобиля ..........5-67
Полная масса автомобиля (GVW) ......................5-67
Полная нагрузка на мост (GAW) ........................5-67
Полная номинальная нагрузка на мост (GAWR) ................................5-67
Масса автомобиля ......................................................5-67 Масса груза ..........................................................5-67
Номинальная полная масса автомобиля (GVWR)..........................................5-68
Собственная масса базового автомобиля ..........5-67
Полная масса автомобиля (GVW) ......................5-67
Полная нагрузка на мост (GAW) ........................5-67
Полная номинальная нагрузка на мост (GAWR) ................................5-67
Масса груза ................................................................5-67
Механическая коробка передач ................................5-13
Мощность ламп освещения ........................................8-2
Мультипредохранитель..............................................7-59
Л
М
