Hyundai Sonata 2011 Инструкция по эксплуатации (in Russian)

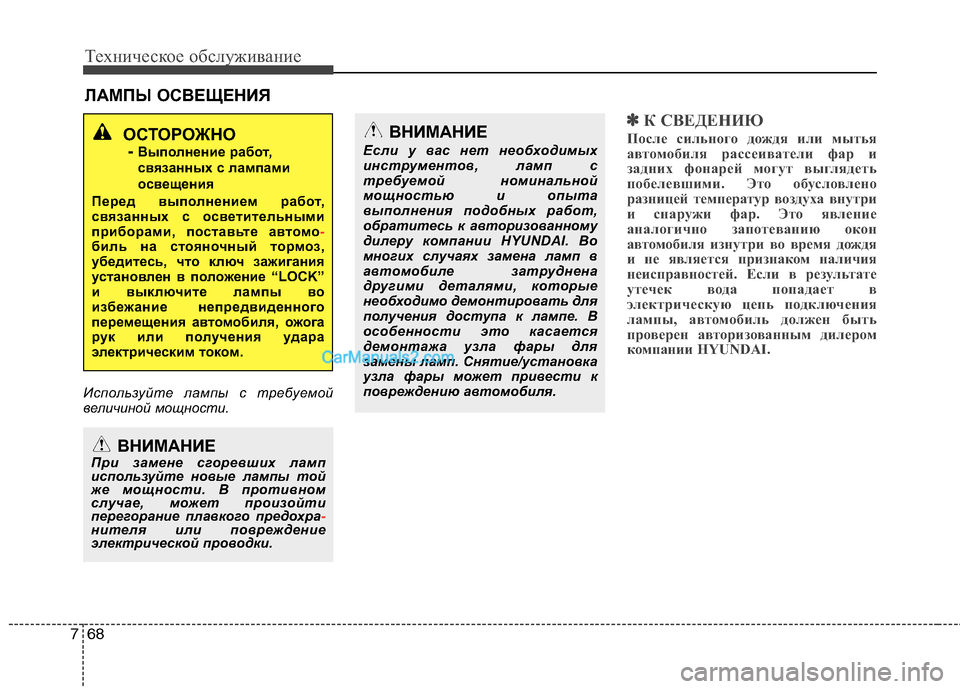

Техническое обслуживание
68
7
ЛАМПЫ ОСВЕЩЕНИЯ
Используйте лампы с требуемой
величиной мощности.
✽✽ К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен авторизованным дилером
компании HYUNDAI.ОСТОРОЖНО - Выполнение работ,
связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте а втомо
-биль на стояночный то рмоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения а втомобиля, ожога
рук или получения удара
электрическим током.
ВНИМАНИЕ
При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра
-нителя или повреждение
электрической проводки.
ВНИМАНИЕ
Если у вас нет необходимых
инструментов, ламп с
требуемой номинальной
мощностью и опыта
выполнения подобных работ,
обратитесь к авторизованному
дилеру компании HYUNDAI. Во
многих случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.

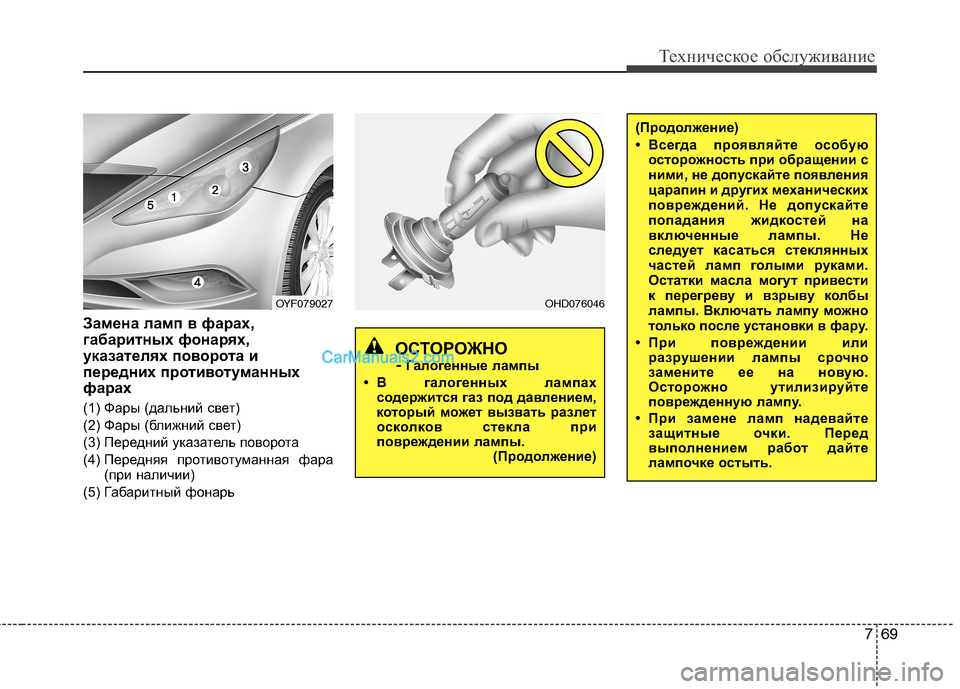

769
Техническое обслуживание
Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах
(1) Фары (дальний свет)
(2) Фары (ближний свет)
(3) Передний указатель поворота
(4) Передняя противотуманная фара(при наличии)
(5) Габаритный фонарь
ОСТОРОЖНО - Галогенные лампы
• В галогенных лампах содержится газ под давлением,
который может вызвать ра злет
осколков стекла при
повреждении лампы.
(Продолжение)
(Продолжение)
• Всегда проявляйте особую
осторожность при обращении с
ними, не допускайте появления
царапин и других механических
повреждений. Не допускайте
попадания жидкостей на
включенные лампы. Не
следует касаться стеклянных
частей ламп голыми руками.
Остатки масла могут привести
к перегреву и взрыву колбы
лампы. Включать лампу можно
только после установки в фару.
• При повреждении или разрушении лампы срочно
замените ее на новую.
Осторожно утилизируйте
поврежденную лампу.
• При замене ламп надевайте защитные очки. Перед
выполнением работ дайте
лампочке остыть.
OHD076046OYF079027

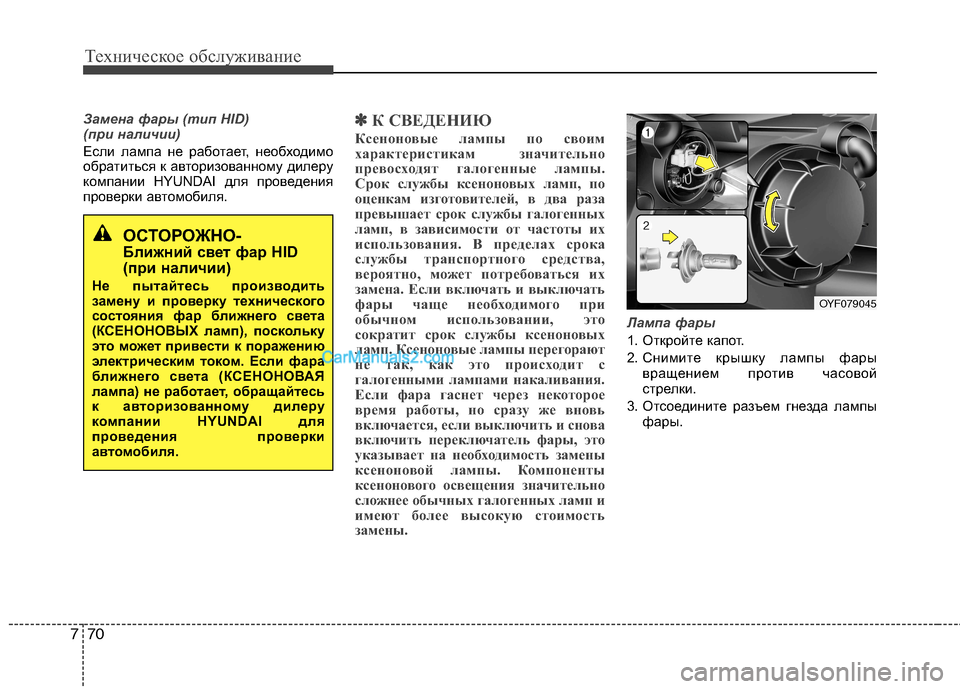

Техническое обслуживание
70
7
Замена фары (тип HID)
(при наличии)
Если лампа не работает, необходимо
обратиться к авторизованному дилеру
компании HYUNDAI для проведения
проверки автомобиля.
✽✽
К СВЕДЕНИЮ
Ксеноновые лампы по своим
характеристикам значительно
превосходят галогенные лампы.
Срок службы ксеноновых ламп, по
оценкам изготовителей, в два раза
превышает срок службы галогенных
ламп, в зависимости от частоты их
использования. В пределах срока
службы транспортного средства,
вероятно, может потребоваться их
замена. Если включать и выключать
фары чаще необходимого при
обычном использовании, это
сократит срок службы ксеноновых
ламп. Ксеноновые лампы перегорают
не так, как это происходит с
галогенными лампами накаливания.
Если фара гаснет через некоторое
время работы, но сразу же вновь
включается, если выключить и снова
включить переключатель фары, это
указывает на необходимость замены
ксеноновой лампы. Компоненты
ксенонового освещения значительно
сложнее обычных галогенных ламп и
имеют более высокую стоимость
замены. Лампа фары
1. Откройте капот.
2. Снимите крышку лампы фары
вращением против часовой
стрелки.
3. Отсоедините разъем гнезда лампы фары.
ОСТОРОЖНО-
Ближний свет фар HID
(при наличии)
Не пытайтесь производить
замену и проверку технического
состояния фар ближнего света
(КСЕНОНОВЫХ ламп), поскольку
это может привести к поражению
электрическим током. Если фара
ближнего света (КСЕНОНОВАЯ
лампа) не работает, обращайтесь
к авторизованному дилеру
компании HYUNDAI для
проведения проверки
автом обиля.
OYF079045

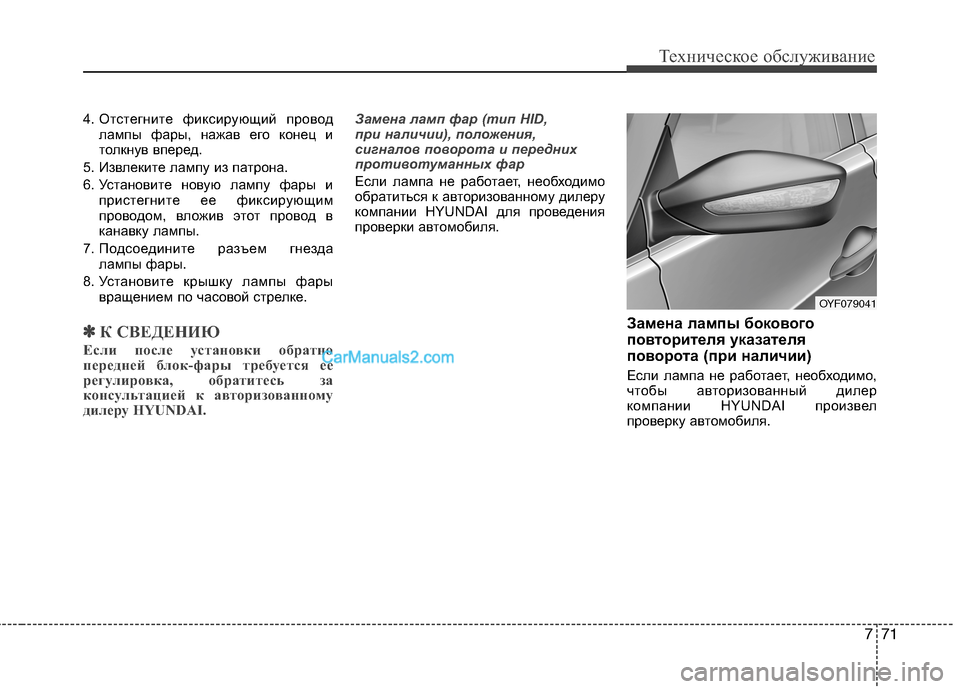

771
Техническое обслуживание
4. Отстегните фиксирующий проводлампы фары, нажав его конец и
толкнув вперед.
5. Извлеките лампу из патрона.
6. Установите новую лампу фары и пристегните ее фиксирующим
проводом, вложив этот провод в
канавку лампы.
7. Подсоедините разъем гнезда лампы фары.
8. Установите крышку лампы фары вращением по часовой стрелке.
✽✽ К СВЕДЕНИЮ
Если после установки обратно
передней блок-фары требуется ее
регулировка, обратитесь за
консультацией к авторизованному
дилеру HYUNDAI. Замена ламп фар (тип HID,
при наличии), положения,
сигналов поворота и передних
противотуманных фар
Если лампа не работает, необходимо
обратиться к авторизованному дилеру
компании HYUNDAI для проведения
проверки автомобиля.
Замена лампы бокового
повторителя указателя
поворота (при наличии)
Если лампа не работает, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку автомобиля.
OYF079041

Техническое обслуживание
72
7

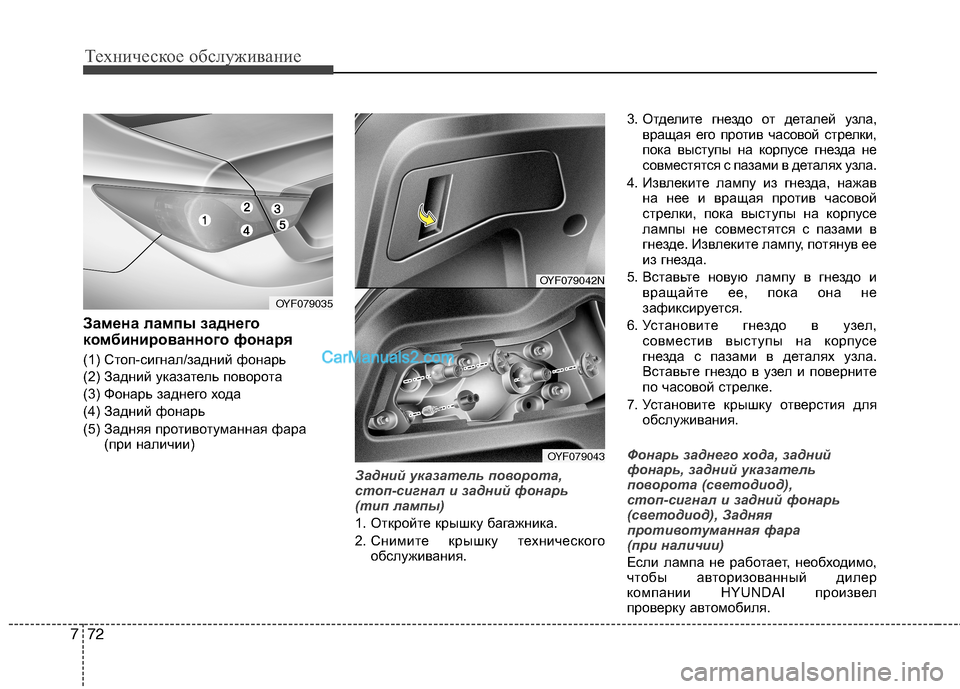

Замена лампы заднего
комбинированного фонаря
(1) Стоп-сигнал/задний фонарь
(2) Задний указатель поворота
(3) Фонарь заднего хода
(4) Задний фонарь
(5) Задняя противотуманная фара
(при наличии)
Задний указатель поворота,
стоп-сигнал и задний фонарь
(тип лампы)
1. Откройте крышку багажника.
2. Снимите крышку техническогообслуживания. 3. Отделите гнездо от деталей узла,
вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях узла.
4. Извлеките лампу из гнезда, нажав на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.
5. Вставьте новую лампу в гнездо и вращайте ее, пока она не
зафиксируется.
6. Установите гнездо в узел, совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.
7. Установите крышку отверстия для обслуживания.
Фонарь заднего хода, задний
фонарь, задний указатель
поворота (светодиод),
стоп-сигнал и задний фонарь
(светодиод), Задняя
противотуманная фара
(при наличии)
Если лампа не работает, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку автомобиля.
OYF079042N
OYF079043
OYF079035

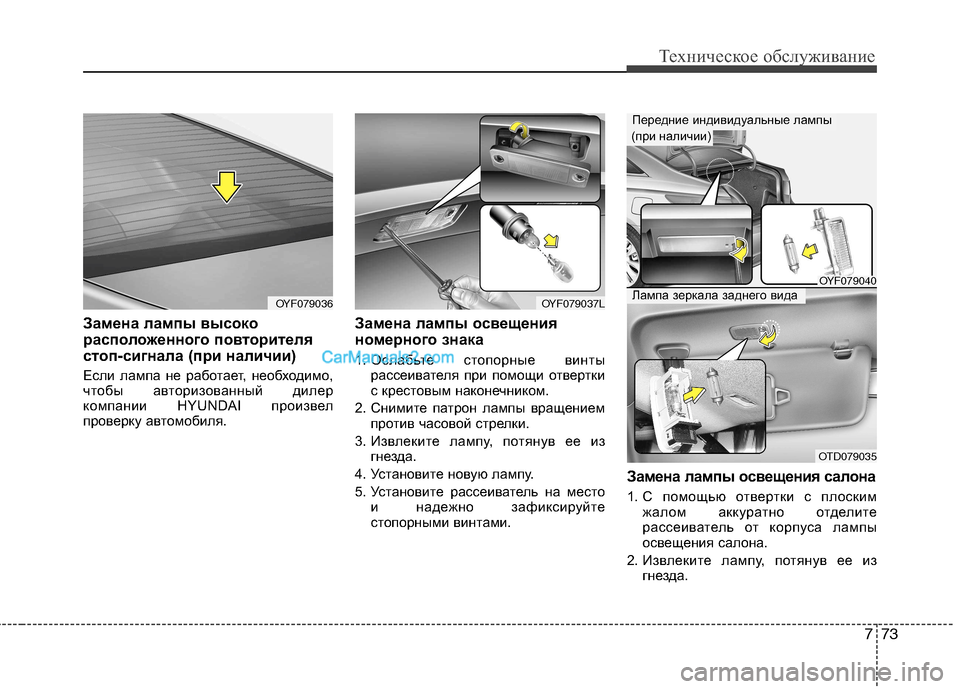

773
Техническое обслуживание
Замена лампы высоко
расположенного повторителя
стоп-сигнала (при наличии)
Если лампа не работает, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку автомобиля. Замена лампы освещения
номерного знака
1. Ослабьте стопорные винты
рассеивателя при помощи отвертки
с крестовым наконечником.
2. Снимите патрон лампы вращением против часовой стрелки.
3. Извлеките лампу, потянув ее из гнезда.
4. Установите новую лампу.
5. Установите рассеиватель на место и надежно зафиксируйте
стопорными винтами. Замена лампы освещения салона
1. С помощью отвертки с плоским
жалом аккуратно отделите
рассеиватель от корпуса лампы
освещения салона.
2. Извлеките лампу, потянув ее из гнезда.
OYF079037L
OYF079040
Передние индивидуальные лампы
(при наличии)
OTD079035
Лампа зеркала заднего видаOYF079036

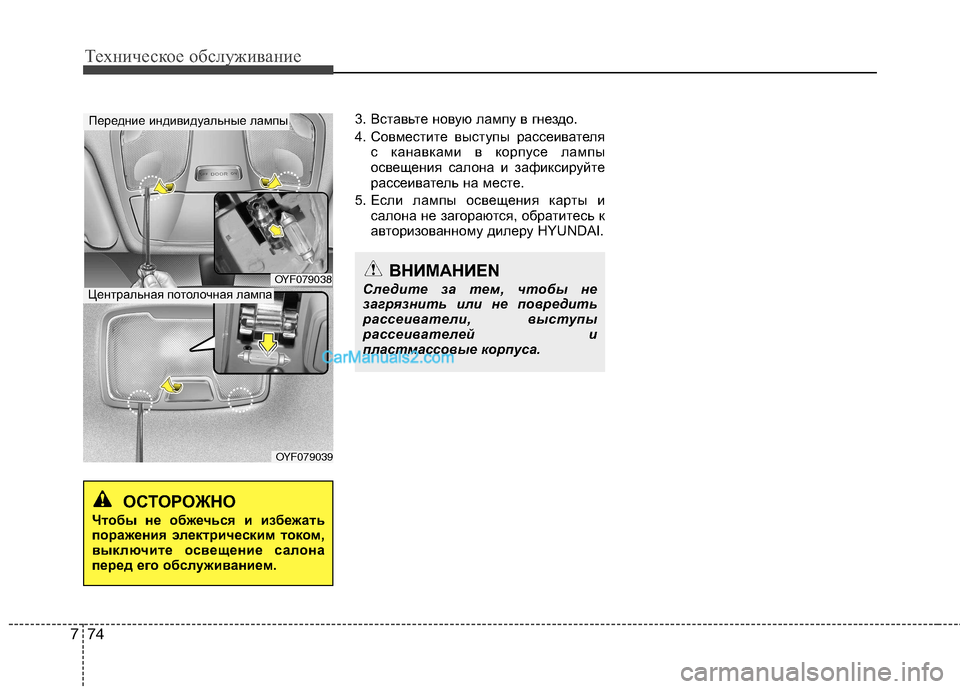

Техническое обслуживание
74
7
3. Вставьте новую лампу в гнездо.
4. Совместите выступы рассеивателя
с канавками в корпусе лампы
освещения салона и зафиксируйте
рассеиватель на месте.
5. Если лампы освещения карты и салона не загораются, обратитесь к
авторизованному дилеру HYUNDAI.
ВНИМАНИЕN
Следите за тем, чтобы не
загрязнить или не повредить
рассеиватели, выступы
рассеивателей и
пластмассовые корпуса.
Передние индивидуальные лампы
OYF079038
Центральная потолочная лампа
OYF079039
ОСТОРОЖНО
Чтобы не обжечься и избежать
поражения электрическим током,
выключите освещение салона
перед его обслуживанием.

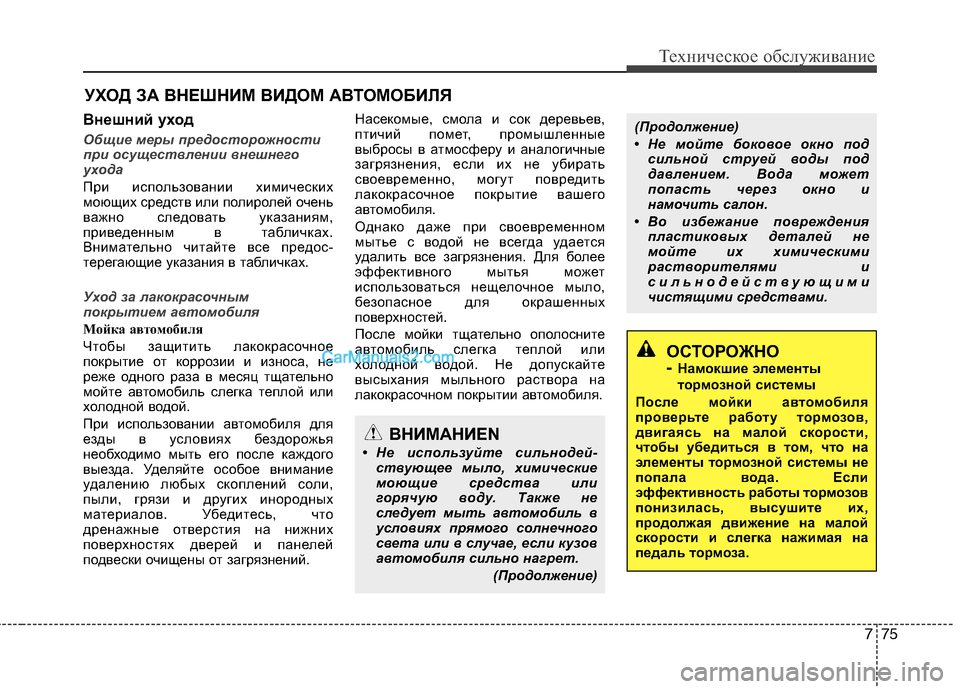

775
Техническое обслуживание
УХОД ЗА ВНЕШНИМ ВИДОМ АВТОМОБИЛЯ
Внешний уход
Общие меры предосторожности
при осуществлении внешнего
ухода
При использовании химических
моющих средств или полиролей очень
важно следовать указаниям,
приведенным в табличках.
Внимательно читайте все предос-
терегающие указания в табличках.
Уход за лакокрасочным
покрытием автомобиля
Мойка автомобиля
Чтобы защитить лакокрасочное
покрытие от коррозии и износа, не
реже одного раза в месяц тщательно
мойте автомобиль слегка теплой или
холодной водой.
При использовании автомобиля для
езды в условиях бездорожья
необходимо мыть его после каждого
выезда. Уделяйте особое внимание
удалению любых скоплений соли,
пыли, грязи и других инородных
материалов. Убедитесь, что
дренажные отверстия на нижних
поверхностях дверей и панелей
подвески очищены от загрязнений. Насекомые, смола и сок деревьев,
птичий помет, промышленные
выбросы в атмосферу и аналогичные
загрязнения, если их не убирать
своевременно, могут повредить
лакокрасочное покрытие вашего
автомобиля.
Однако даже при своевременном
мытье с водой не всегда удается
удалить все загрязнения. Для более
эффективного мытья может
использоваться нещелочное мыло,
безопасное для окрашенных
поверхностей.
После мойки тщательно ополосните
автомобиль слегка теплой или
холодной водой. Не допускайте
высыхания мыльного раствора на
лакокрасочном покрытии автомобиля.
ОСТОРОЖНО
-
Намокшие элементы
тормозной системы
После мойки а втомобиля
проверьте работу то рмозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы не
попала вода. Если
эффективность работы то рмозов
понизилась, высушите их,
продолжая движение на малой
скорости и слегка нажимая на
педаль то рмоза.
ВНИМАНИЕN
• Не используйте сильнодей- ствующее мыло, химические
моющие средства или
горячую воду. Также не
следует мыть автомобиль в
условиях прямого солнечного
света или в случае, если кузов
автомобиля сильно нагрет.
(Продолжение)
(Продолжение)
• Не мойте боковое окно подсильной струей воды под
давлением. Вода может
попасть через окно и
намочить салон.
• Во избежание повреждения пластиковых деталей не
мойте их химическими
растворителями и
сильнодействующими
чистящими средствами.

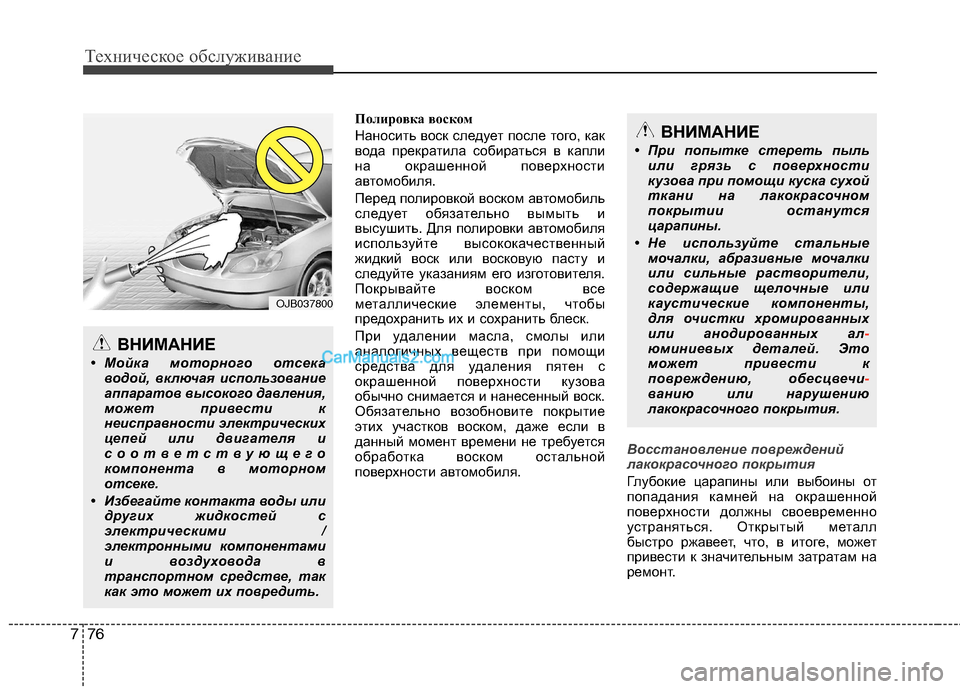

Техническое обслуживание
76
7
Полировка воском
Наносить воск следует после того, как
вода прекратила собираться в капли
на окрашенной поверхности
автомобиля.
Перед полировкой воском автомобиль
следует обязательно вымыть и
высушить. Для полировки автомобиля
используйте высококачественный
жидкий воск или восковую пасту и
следуйте указаниям его изготовителя.
Покрывайте воском все
металлические элементы, чтобы
предохранить их и сохранить блеск.
При удалении масла, смолы или
аналогичных веществ при помощи
средства для удаления пятен с
окрашенной поверхности кузова
обычно снимается и нанесенный воск.
Обязательно возобновите покрытие
этих участков воском, даже если в
данный момент времени не требуется
обработка воском остальной
поверхности автомобиля.
Восстановление повреждений
лакокрасочного покрытия
Глубокие царапины или выбоины от
попадания камней на окрашенной
поверхности должны своевременно
устраняться. Открытый металл
быстро ржавеет, что, в итоге, может
привести к значительным затратам на
ремонт.
ВНИМАНИЕ
• При попытке стереть пыль или грязь с поверхности
кузова при помощи куска сухой
ткани на лакокрасочном
покрытии останутся
царапины.
• Не используйте стальные мочалки, абразивные мочалки
или сильные растворители,
содержащие щелочные или
каустические компоненты,
для очистки хромированных
или анодированных ал
-юминиевых деталей. Это
может привести к
повреждению, обесцвечи
-ванию или нарушению
лакокрасочного покрытия.
ВНИМАНИЕ
• Мойка моторного отсека водой, включая использование
аппаратов высокого давления,
может привести к
неисправности электрических
цепей или двигателя и
соответствующего
компонента в моторном
отсеке.
• Избегайте контакта воды или других жидкостей с
электрическими /
электронными компонентами
и воздуховода в
транспортном средстве, так
как это может их повредить.
OJB037800

777

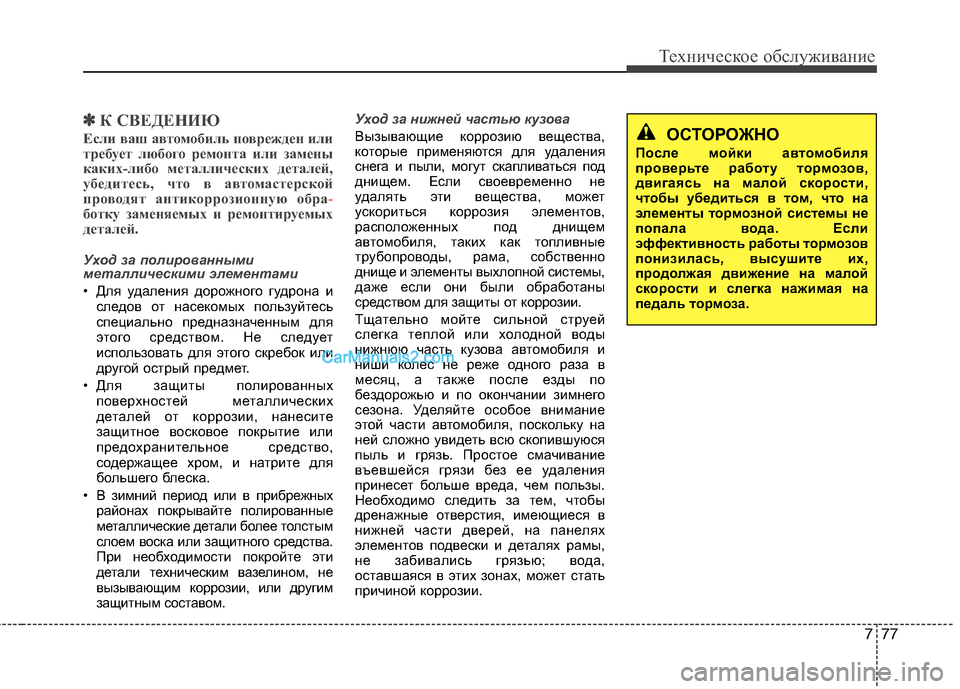

Техническое обслуживание
✽✽К СВЕДЕНИЮ
Если ваш автомобиль поврежден или
требует любого ремонта или замены
каких-либо металлических деталей,
убедитесь, что в автомастерской
проводят антикоррозионную обра
-ботку заменяемых и ремонтируемых
деталей.
Уход за полированными
металлическими элементами
• Для удаления дорожного гудрона и следов от насекомых пользуйтесь
специально предназначенным для
этого средством. Не следует
использовать для этого скребок или
другой острый предмет.
• Для защиты полированных поверхностей металлических
деталей от коррозии, нанесите
защитное восковое покрытие или
предохранительное средство,
содержащее хром, и натрите для
большего блеска.
• В зимний период или в прибрежных районах покрывайте полированные
металлические детали более толстым
слоем воска или защитного средства.
При необходимости покройте эти
детали техническим вазелином, не
вызывающим коррозии, или другим
защитным составом.
Уход за нижней частью кузова
Вызывающие коррозию вещества,
которые применяются для удаления
снега и пыли, могут скапливаться под
днищем. Если своевременно не
удалять эти вещества, может
ускориться коррозия элементов,
расположенных под днищем
автомобиля, таких как топливные
трубопроводы, рама, собственно
днище и элементы выхлопной системы,
даже если они были обработаны
средством для защиты от коррозии.
Тщательно мойте сильной струей
слегка теплой или холодной воды
нижнюю часть кузова автомобиля и
ниши колес не реже одного раза в
месяц, а также после езды по
бездорожью и по окончании зимнего
сезона. Уделяйте особое внимание
этой части автомобиля, поскольку на
ней сложно увидеть всю скопившуюся
пыль и грязь. Простое смачивание
въевшейся грязи без ее удаления
принесет больше вреда, чем пользы.
Необходимо следить за тем, чтобы
дренажные отверстия, имеющиеся в
нижней части дверей, на панелях
элементов подвески и деталях рамы,
не забивались грязью; вода,
оставшаяся в этих зонах, может стать
причиной коррозии.ОСТОРОЖНО
После мойки а втомобиля
проверьте работу то рмозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы не
попала вода. Если
эффективность работы то рмозов
понизилась, высушите их,
продолжая движение на малой
скорости и слегка нажимая на
педаль то рмоза.
