Hyundai Sonata 2014 Manual del propietario (in Spanish)

Mantenimiento

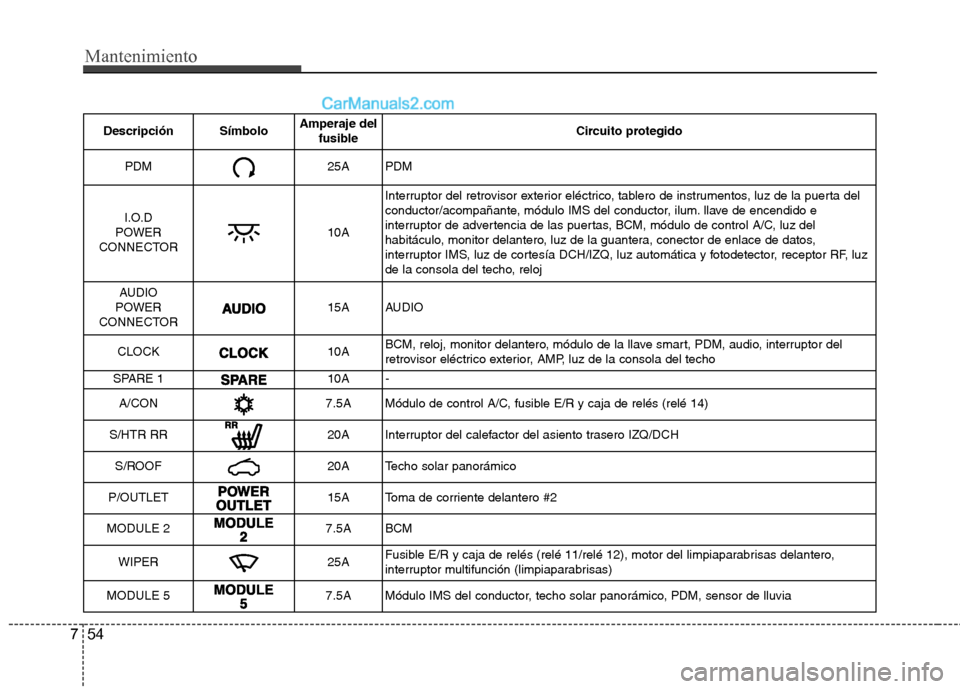

54 7
Descripción SímboloAmperaje del
fusibleCircuito protegido
PDM25APDM
I.O.D
POWER
CONNECTOR
10AInterruptor del retrovisor exterior eléctrico, tablero de instrumentos, luz de la puerta del
conductor/acompañante, módulo IMS del conductor, ilum. llave de encendido e
interruptor de advertencia de las puertas, BCM, módulo de control A/C, luz del
habitáculo, monitor delantero, luz de la guantera, conector de enlace de datos,
interruptor IMS, luz de cortesía DCH/IZQ, luz automática y fotodetector, receptor RF, luz
de la consola del techo, reloj
AUDIO
POWER
CONNECTOR
15A AUDIO
CLOCK
10ABCM, reloj, monitor delantero, módulo de la llave smart, PDM, audio, interruptor del
retrovisor eléctrico exterior, AMP, luz de la consola del techo
SPARE 1
10A -
A/CON
7.5A Módulo de control A/C, fusible E/R y caja de relés (relé 14)
S/HTR RR
20A Interruptor del calefactor del asiento trasero IZQ/DCH
S/ROOF
20A Techo solar panorámico
P/OUTLET
15A Toma de corriente delantero #2
MODULE 2
7.5A BCM
WIPER
25AFusible E/R y caja de relés (relé 11/relé 12), motor del limpiaparabrisas delantero,
interruptor multifunción (limpiaparabrisas)
MODULE 5
7.5A Módulo IMS del conductor, techo solar panorámico, PDM, sensor de lluvia

755

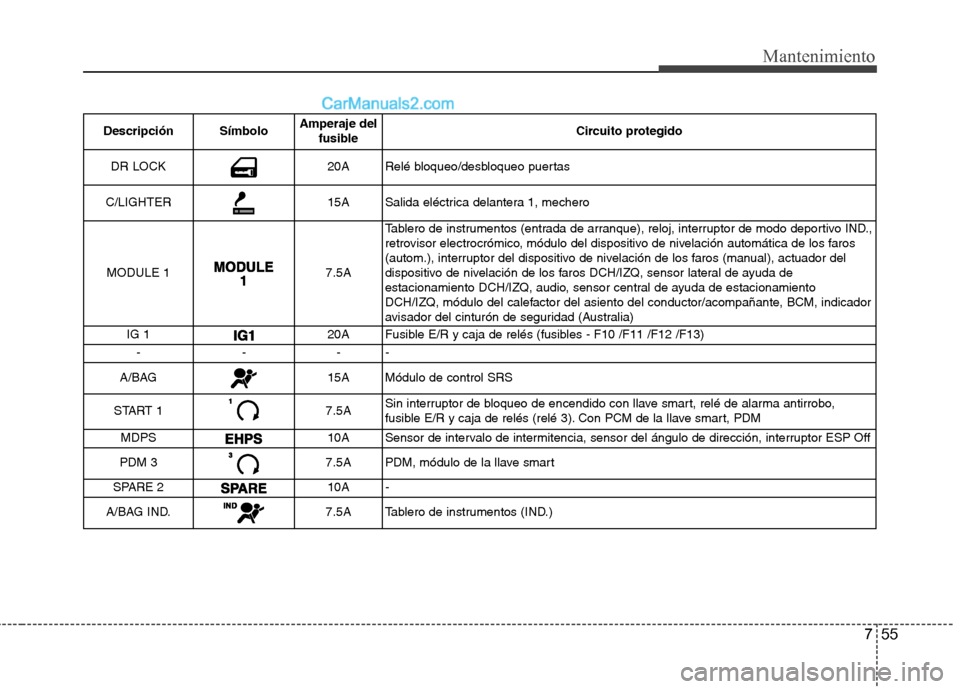

Mantenimiento
Descripción SímboloAmperaje del
fusibleCircuito protegido
DR LOCK20ARelé bloqueo/desbloqueo puertas
C/LIGHTER15ASalida eléctrica delantera 1, mechero
MODULE 1
7.5ATablero de instrumentos (entrada de arranque), reloj, interruptor de modo deportivo IND.,
retrovisor electrocrómico, módulo del dispositivo de nivelación automática de los faros
(autom.), interruptor del dispositivo de nivelación de los faros (manual), actuador del
dispositivo de nivelación de los faros DCH/IZQ, sensor lateral de ayuda de
estacionamiento DCH/IZQ, audio, sensor central de ayuda de estacionamiento
DCH/IZQ, módulo del calefactor del asiento del conductor/acompañante, BCM, indicador
avisador del cinturón de seguridad (Australia)
IG 1
20A Fusible E/R y caja de relés (fusibles - F10 /F11 /F12 /F13)
----
A/BAG
15A Módulo de control SRS
START 1
7.5ASin interruptor de bloqueo de encendido con llave smart, relé de alarma antirrobo,
fusible E/R y caja de relés (relé 3). Con PCM de la llave smart, PDM
MDPS
10A Sensor de intervalo de intermitencia, sensor del ángulo de dirección, interruptor ESP Off
PDM 3
7.5A PDM, módulo de la llave smart
SPARE 2
10A -
A/BAG IND.
7.5A Tablero de instrumentos (IND.)

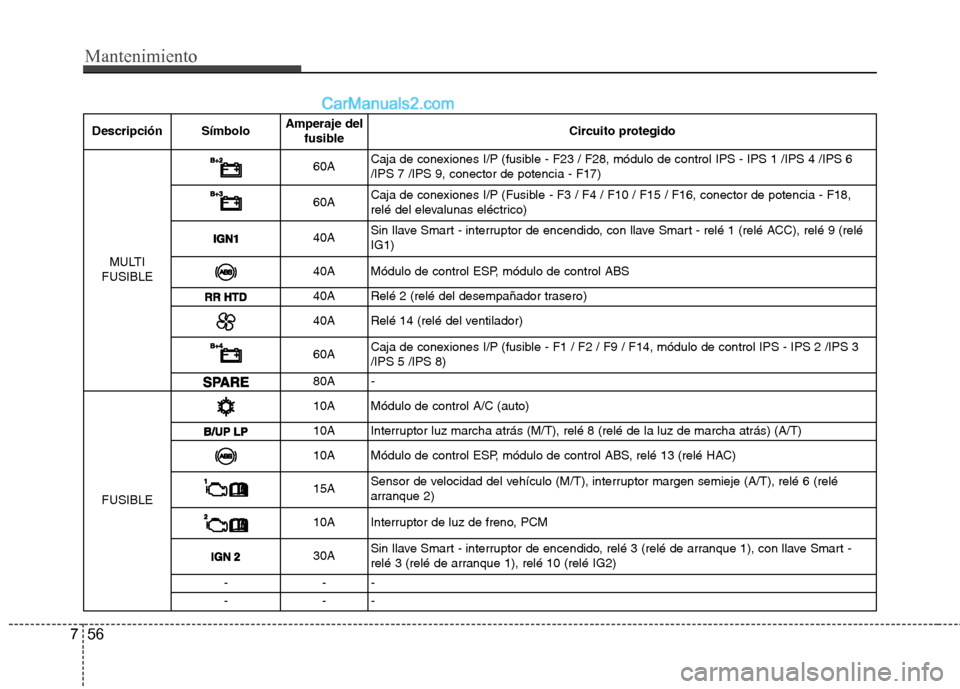

Mantenimiento
56 7
Descripción SímboloAmperaje del
fusibleCircuito protegido
MULTI
FUSIBLE
60ACaja de conexiones I/P (fusible - F23 / F28, módulo de control IPS - IPS 1 /IPS 4 /IPS 6
/IPS 7 /IPS 9, conector de potencia - F17)
60ACaja de conexiones I/P (Fusible - F3 / F4 / F10 / F15 / F16, conector de potencia - F18,
relé del elevalunas eléctrico)
40ASin llave Smart - interruptor de encendido, con llave Smart - relé 1 (relé ACC), relé 9 (relé
IG1)
40A Módulo de control ESP, módulo de control ABS
40A Relé 2 (relé del desempañador trasero)
40A Relé 14 (relé del ventilador)
60ACaja de conexiones I/P (fusible - F1 / F2 / F9 / F14, módulo de control IPS - IPS 2 /IPS 3
/IPS 5 /IPS 8)
80A -
FUSIBLE
10A Módulo de control A/C (auto)
10A Interruptor luz marcha atrás (M/T), relé 8 (relé de la luz de marcha atrás) (A/T)
10A Módulo de control ESP, módulo de control ABS, relé 13 (relé HAC)
15ASensor de velocidad del vehículo (M/T), interruptor margen semieje (A/T), relé 6 (relé
arranque 2)
10A Interruptor de luz de freno, PCM
30ASin llave Smart - interruptor de encendido, relé 3 (relé de arranque 1), con llave Smart -
relé 3 (relé de arranque 1), relé 10 (relé IG2)
---
---

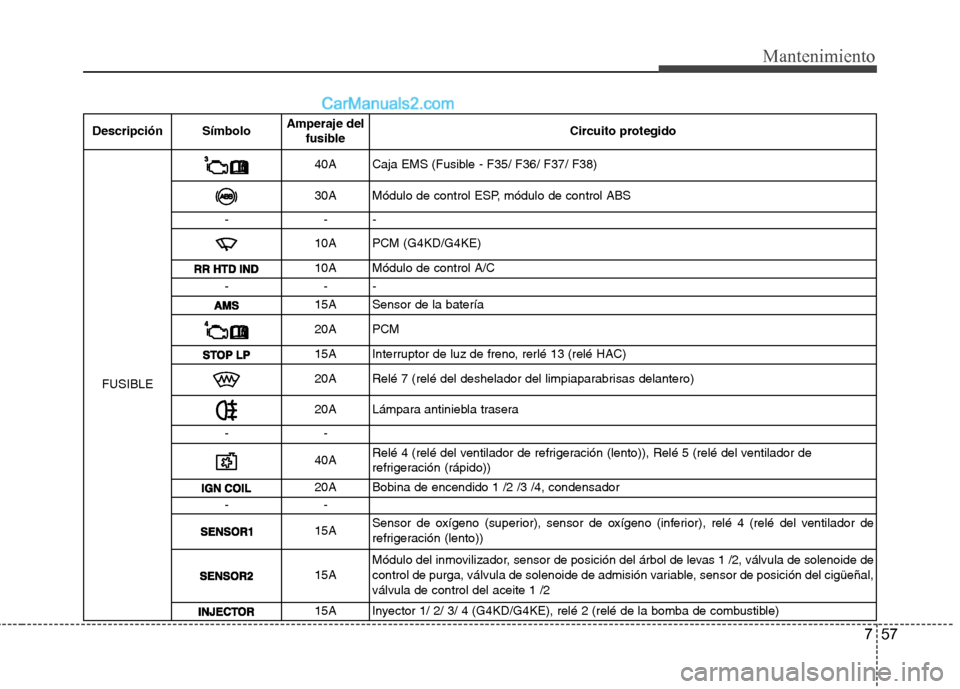

757
Mantenimiento
Descripción SímboloAmperaje del
fusibleCircuito protegido
FUSIBLE
40ACaja EMS (Fusible - F35/ F36/ F37/ F38)
30A Módulo de control ESP, módulo de control ABS
---
10A PCM (G4KD/G4KE)
10A Módulo de control A/C
---
15A Sensor de la batería
20A PCM
15A Interruptor de luz de freno, rerlé 13 (relé HAC)
20A Relé 7 (relé del deshelador del limpiaparabrisas delantero)
20A Lámpara antiniebla trasera
--
40ARelé 4 (relé del ventilador de refrigeración (lento)), Relé 5 (relé del ventilador de
refrigeración (rápido))
20A Bobina de encendido 1 /2 /3 /4, condensador
--
15ASensor de oxígeno (superior), sensor de oxígeno (inferior), relé 4 (relé del ventilador de
refrigeración (lento))
15AMódulo del inmovilizador, sensor de posición del árbol de levas 1 /2, válvula de solenoide de
control de purga, válvula de solenoide de admisión variable, sensor de posición del cigüeñal,
válvula de control del aceite 1 /2
15A Inyector 1/ 2/ 3/ 4 (G4KD/G4KE), relé 2 (relé de la bomba de combustible)

Mantenimiento
58 7
Descripción SímboloAmperaje del
fusibleCircuito protegido
FUSIBLE
20ARelé 2 (relé de la bomba de combustible)
10AConector de comprobación multiusos, PCM
15A Relé de la alarma antirrobo, relé 1 (relé del claxon)
30A Relé 3 (relé de control del motor)
25A -
20A -
15A -
10A -

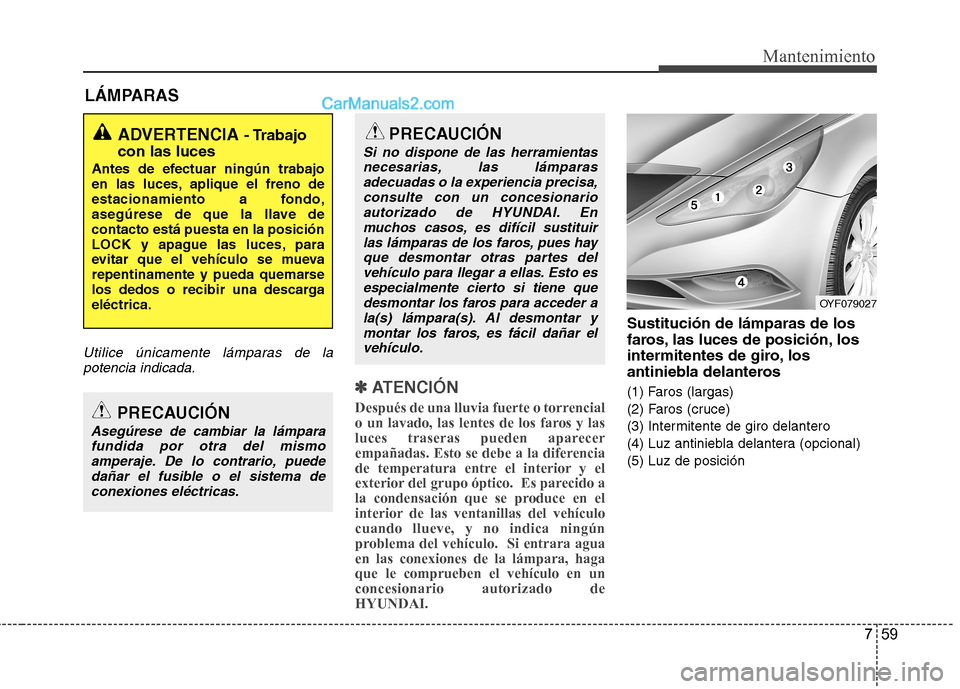

759
Mantenimiento
LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽ ✽

ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara, haga
que le comprueben el vehículo en un
concesionario autorizado de
HYUNDAI.
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)
(2) Faros (cruce)
(3) Intermitente de giro delantero
(4) Luz antiniebla delantera (opcional)
(5) Luz de posición
ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas
necesarias, las lámparas
adecuadas o la experiencia precisa,
consulte con un concesionario
autorizado de HYUNDAI. En
muchos casos, es difícil sustituir
las lámparas de los faros, pues hay
que desmontar otras partes del
vehículo para llegar a ellas. Esto es
especialmente cierto si tiene que
desmontar los faros para acceder a
la(s) lámpara(s). Al desmontar y
montar los faros, es fácil dañar el
vehículo.
OYF079027

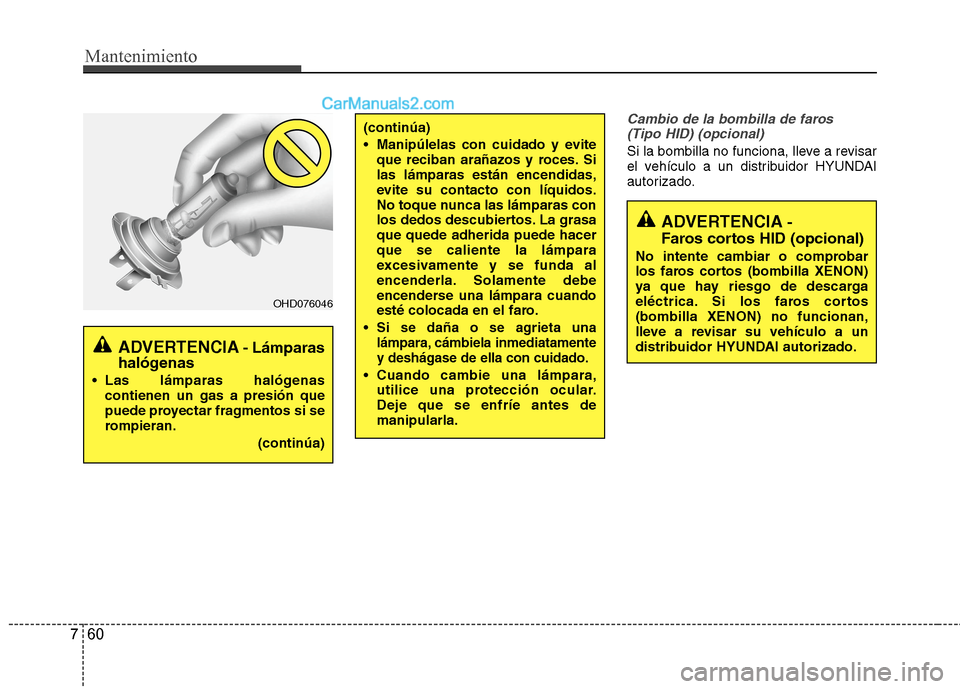

Mantenimiento
60 7
Cambio de la bombilla de faros
(Tipo HID) (opcional)
Si la bombilla no funciona, lleve a revisar
el vehículo a un distribuidor HYUNDAI
autorizado.
(continúa)
Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.

Si se daña o se agrieta una
lámpara, cámbiela inmediatamente
y deshágase de ella con cuidado.
Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA- Lámparas
halógenas
Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ADVERTENCIA-
Faros cortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si los faros cortos
(bombilla XENON) no funcionan,
lleve a revisar su vehículo a un
distribuidor HYUNDAI autorizado.

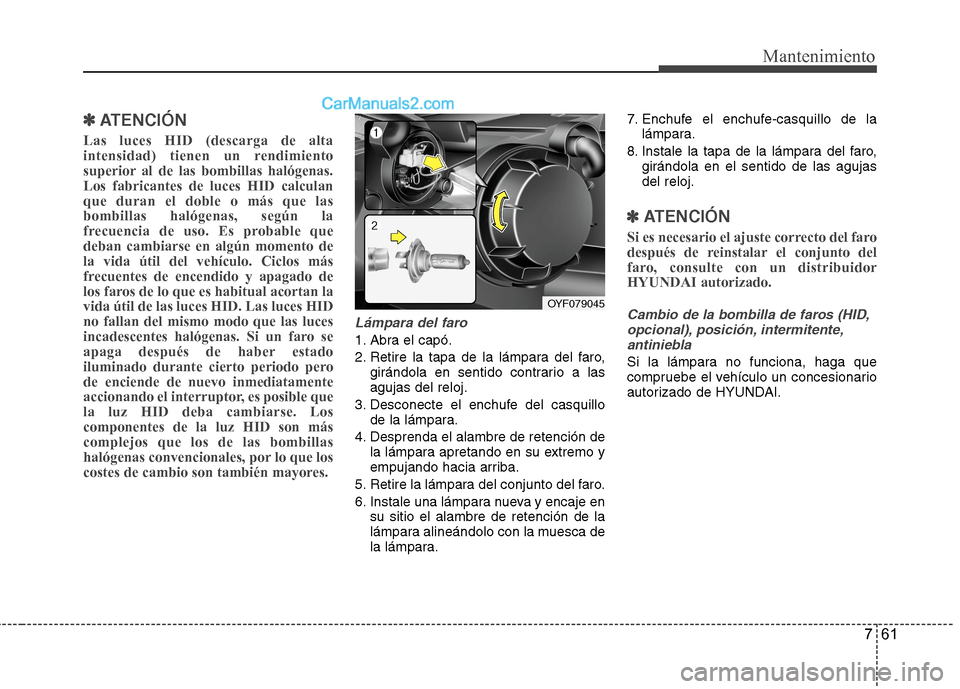

761
Mantenimiento
✽ ✽

ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento de
la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan la
vida útil de las luces HID. Las luces HID
no fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo pero
de enciende de nuevo inmediatamente
accionando el interruptor, es posible que
la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.
Lámpara del faro
1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
3. Desconecte el enchufe del casquillo
de la lámpara.
4. Desprenda el alambre de retención de
la lámpara apretando en su extremo y
empujando hacia arriba.
5. Retire la lámpara del conjunto del faro.
6. Instale una lámpara nueva y encaje en
su sitio el alambre de retención de la
lámpara alineándolo con la muesca de
la lámpara.7. Enchufe el enchufe-casquillo de la
lámpara.
8. Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.
✽ ✽

ATENCIÓN
Si es necesario el ajuste correcto del faro
después de reinstalar el conjunto del
faro, consulte con un distribuidor
HYUNDAI autorizado.
Cambio de la bombilla de faros (HID,
opcional), posición, intermitente,
antiniebla
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OYF079045

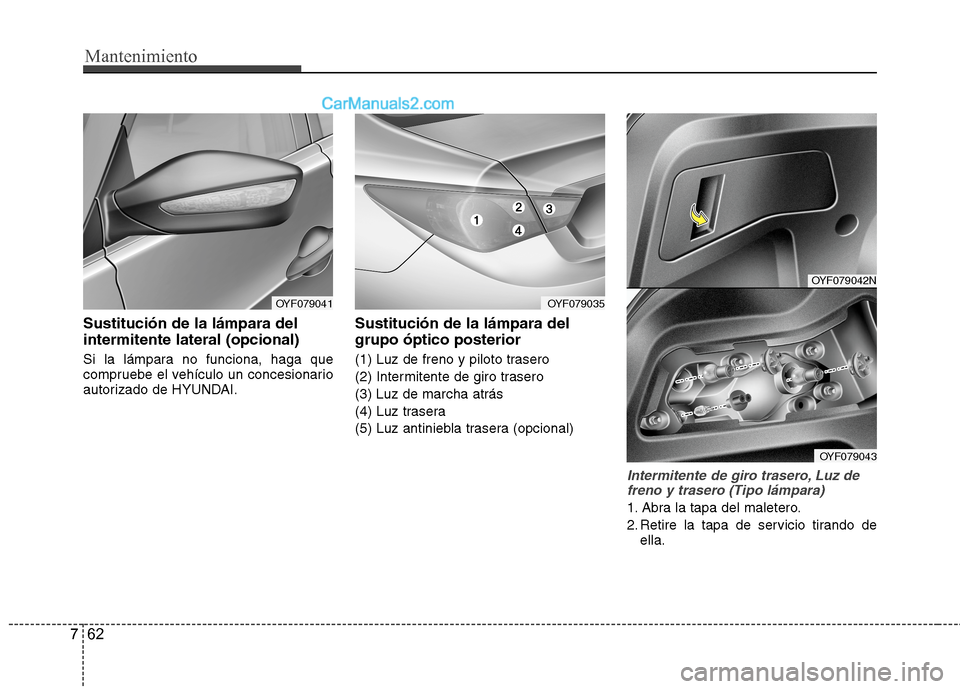

Mantenimiento
62 7
Sustitución de la lámpara del
intermitente lateral (opcional)
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Sustitución de la lámpara del
grupo óptico posterior
(1) Luz de freno y piloto trasero
(2) Intermitente de giro trasero
(3) Luz de marcha atrás
(4) Luz trasera
(5) Luz antiniebla trasera (opcional)
Intermitente de giro trasero, Luz de
freno y trasero (Tipo lámpara)
1. Abra la tapa del maletero.
2. Retire la tapa de servicio tirando de
ella.
OYF079041
OYF079042N
OYF079043
OYF079035

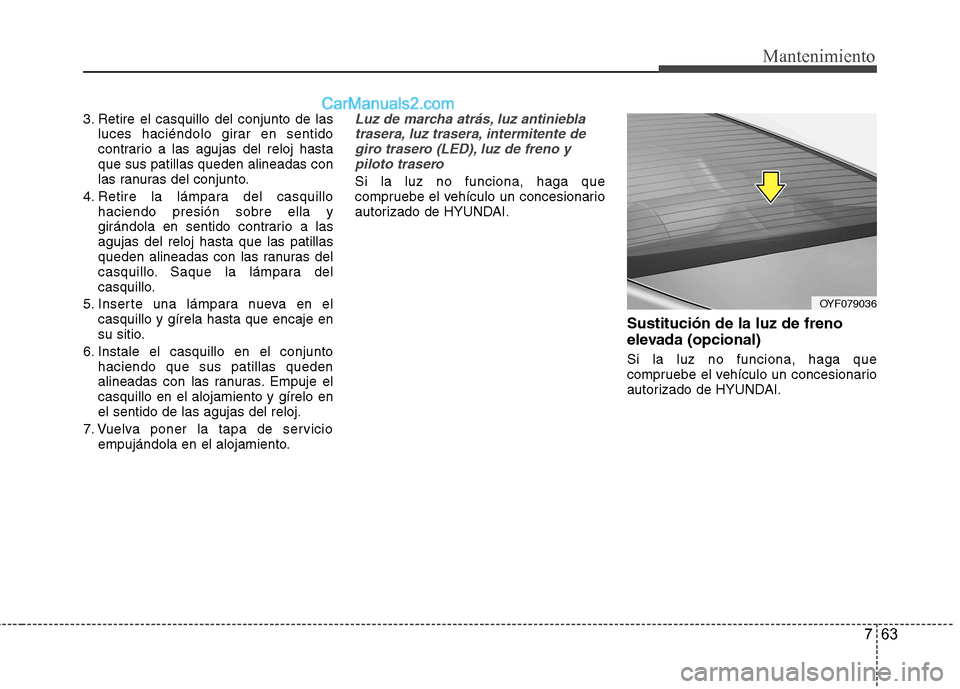

763
Mantenimiento
3. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
5. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
7. Vuelva poner la tapa de servicio
empujándola en el alojamiento.Luz de marcha atrás, luz antiniebla
trasera, luz trasera, intermitente de
giro trasero (LED), luz de freno y
piloto trasero
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Sustitución de la luz de freno
elevada (opcional)
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OYF079036
