335
Sistema de seguridad del vehículo

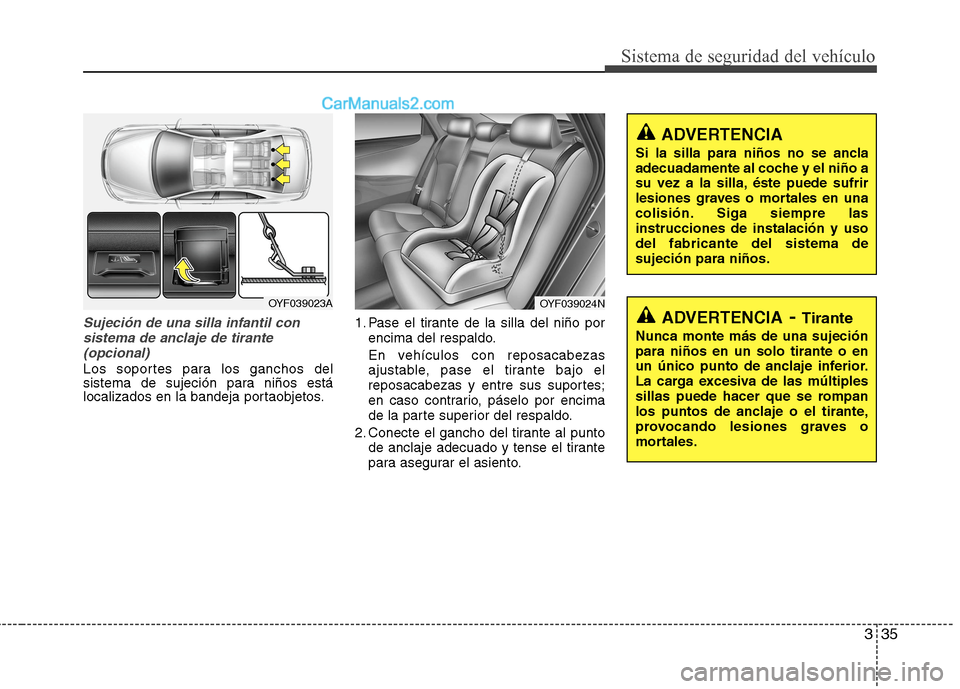

Sujeción de una silla infantil con
sistema de anclaje de tirante
(opcional)
Los soportes para los ganchos del
sistema de sujeción para niños está
localizados en la bandeja portaobjetos.1. Pase el tirante de la silla del niño por
encima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto
de anclaje adecuado y tense el tirante
para asegurar el asiento.
OYF039024N
ADVERTENCIA- Tirante
Nunca monte más de una sujeción
para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre las
instrucciones de instalación y uso
del fabricante del sistema de
sujeción para niños.
OYF039023A

Sistema de seguridad del vehículo
36 3

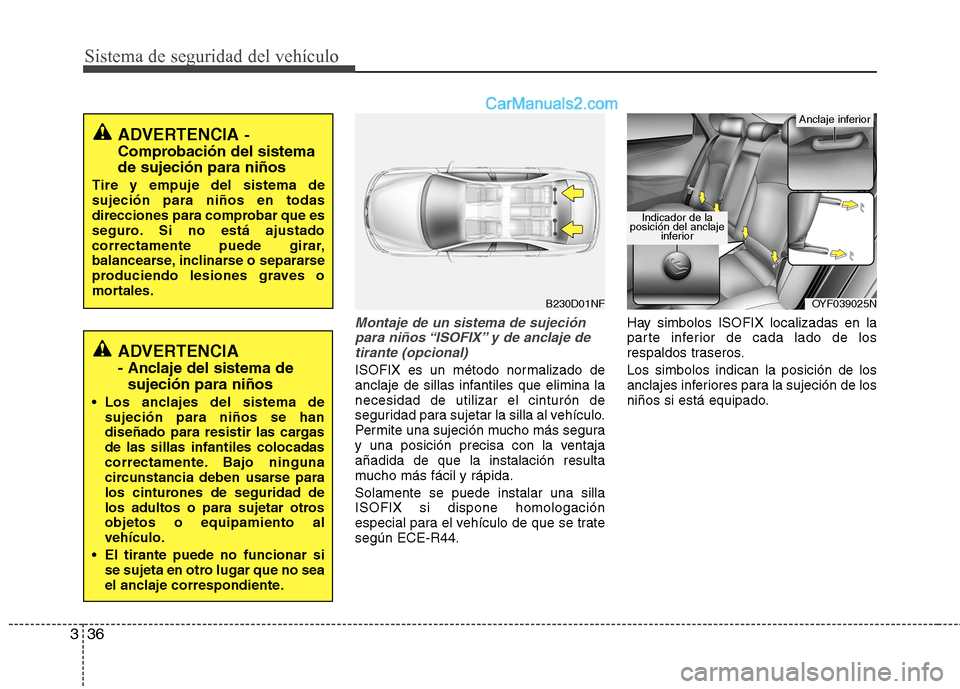

Montaje de un sistema de sujeción
para niños “ISOFIX” y de anclaje de
tirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina la
necesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventaja
añadida de que la instalación resulta
mucho más fácil y rápida.
Solamente se puede instalar una silla
ISOFIX si dispone homologación
especial para el vehículo de que se trate
según ECE-R44.Hay simbolos ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros.
Los simbolos indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.
B230D01NFOYF039025N
Anclaje inferior
ADVERTENCIA
- Anclaje del sistema de
sujeción para niños
Los anclajes del sistema de
sujeción para niños se han
diseñado para resistir las cargas
de las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otros
objetos o equipamiento al
vehículo.
El tirante puede no funcionar si
se sujeta en otro lugar que no sea
el anclaje correspondiente.
ADVERTENCIA -
Comprobación del sistema
de sujeción para niños
Tire y empuje del sistema de
sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.
Indicador de la
posición del anclaje
inferior

337
Sistema de seguridad del vehículo

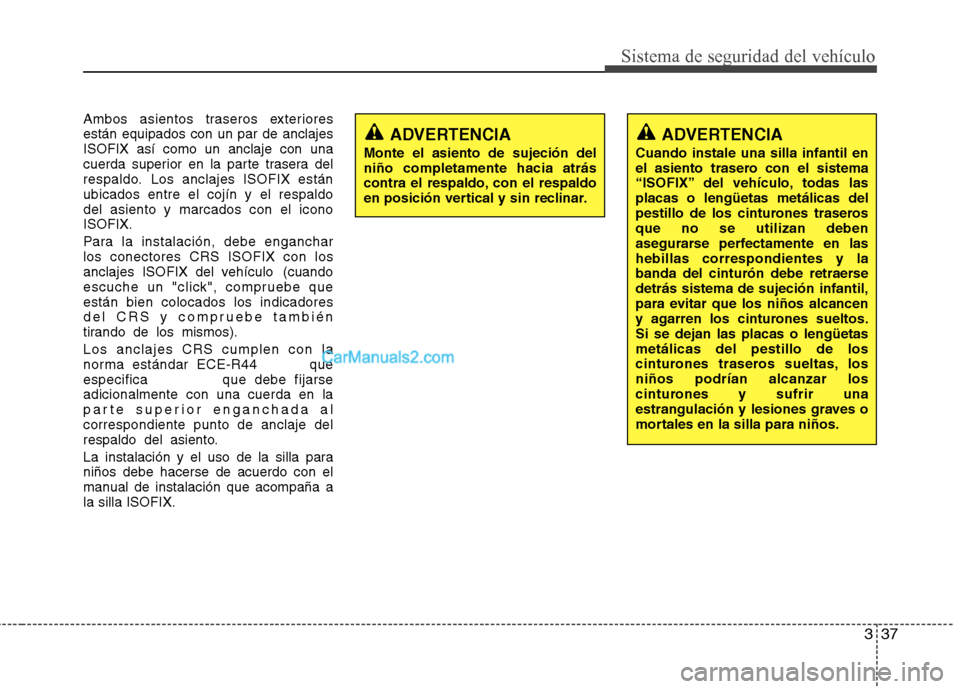

Ambos asientos traseros exteriores
están equipados con un par de anclajes
ISOFIX así como un anclaje con una
cuerda superior en la parte trasera del
respaldo. Los anclajes ISOFIX están
ubicados entre el cojín y el respaldo
del asiento y marcados con el icono
ISOFIX.
Para la instalación, debe enganchar
los conectores CRS ISOFIX con los
anclajes ISOFIX del vehículo (cuando
escuche un "click", compruebe que
están bien colocados los indicadores
del CRS y compruebe también
tirando de los mismos).
Los anclajes CRS cumplen con la
norma estándar ECE-R44 que
especifica que debe fijarse
adicionalmente con una cuerda en la
parte superior enganchada al
correspondiente punto de anclaje del
respaldo del asiento.
La instalación y el uso de la silla para
niños debe hacerse de acuerdo con el
manual de instalación que acompaña a
la silla ISOFIX.
ADVERTENCIA
Monte el asiento de sujeción del
niño completamente hacia atrás
contra el respaldo, con el respaldo
en posición vertical y sin reclinar.
ADVERTENCIA
Cuando instale una silla infantil en
el asiento trasero con el sistema
“ISOFIX” del vehículo, todas las
placas o lengüetas metálicas del
pestillo de los cinturones traseros
que no se utilizan deben
asegurarse perfectamente en las
hebillas correspondientes y la
banda del cinturón debe retraerse
detrás sistema de sujeción infantil,
para evitar que los niños alcancen
y agarren los cinturones sueltos.
Si se dejan las placas o lengüetas
metálicas del pestillo de los
cinturones traseros sueltas, los
niños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves o
mortales en la silla para niños.

Sistema de seguridad del vehículo
38 3

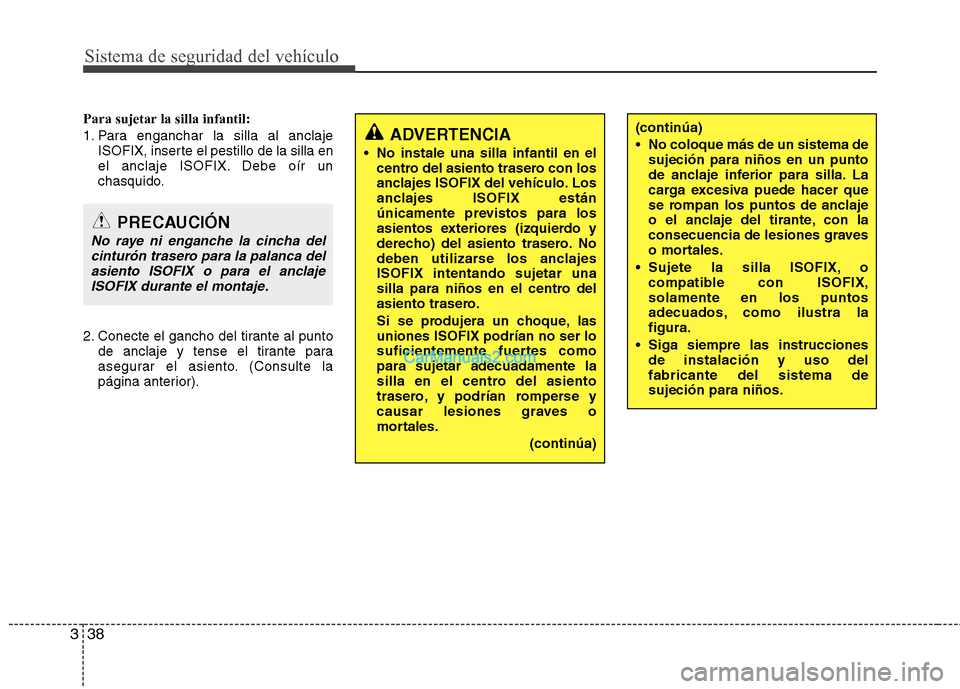

Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto
de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
No instale una silla infantil en el
centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajes
ISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las
uniones ISOFIX podrían no ser lo
suficientemente fuertes como
para sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)
(continúa)
No coloque más de un sistema de
sujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
Sujete la silla ISOFIX, o
compatible con ISOFIX,
solamente en los puntos
adecuados, como ilustra la
figura.
Siga siempre las instrucciones
de instalación y uso del
fabricante del sistema de
sujeción para niños.
PRECAUCIÓN
No raye ni enganche la cincha del
cinturón trasero para la palanca del
asiento ISOFIX o para el anclaje
ISOFIX durante el montaje.

339
Sistema de seguridad del vehículo
F ISO/L1 - X X -
G ISO/L2 - X X -
E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -
Lateral trasero (del
lado del acompañante)Lateral trasero (del
lado del conductor) Acompañante
delanteroEquipo Tipo de tamaño Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kgTrasero central
Posiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
X= Posición ISOFIX no adecuada para sistemas de sujeción para niños
ISOFIX en este grupo de peso y/o en este tamaño
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño
pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño
pequeño (altura 650mm)B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño
pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño
pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño
pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo - Para Europa

Sistema de seguridad del vehículo
40 3

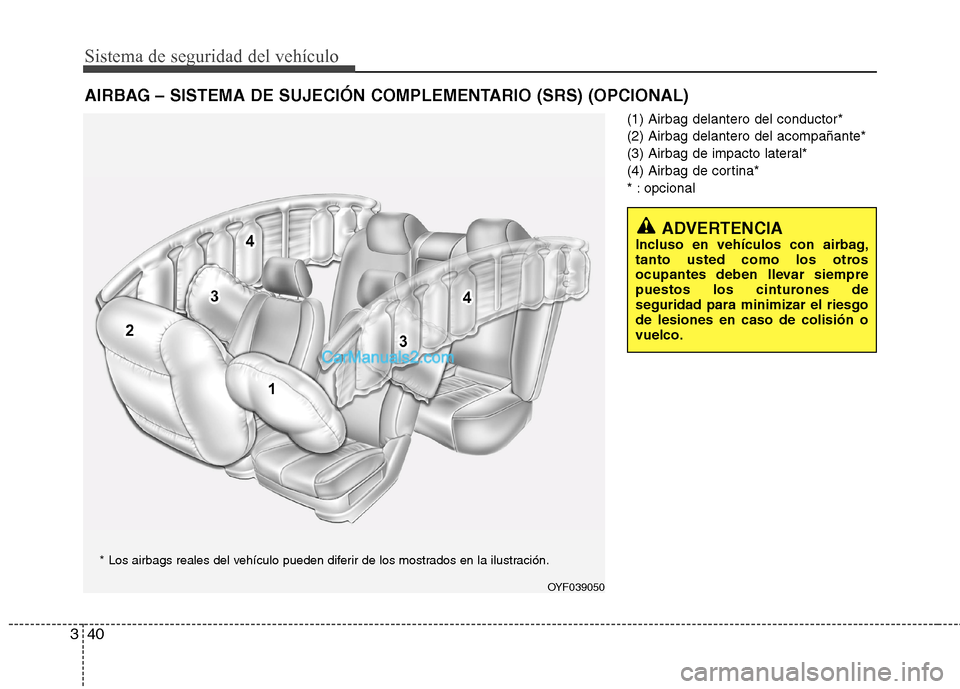

(1) Airbag delantero del conductor*
(2) Airbag delantero del acompañante*
(3) Airbag de impacto lateral*
(4) Airbag de cortina*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
ADVERTENCIAIncluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones de
seguridad para minimizar el riesgo
de lesiones en caso de colisión o
vuelco.
OYF039050OYF039050
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.

341
Sistema de seguridad del vehículo

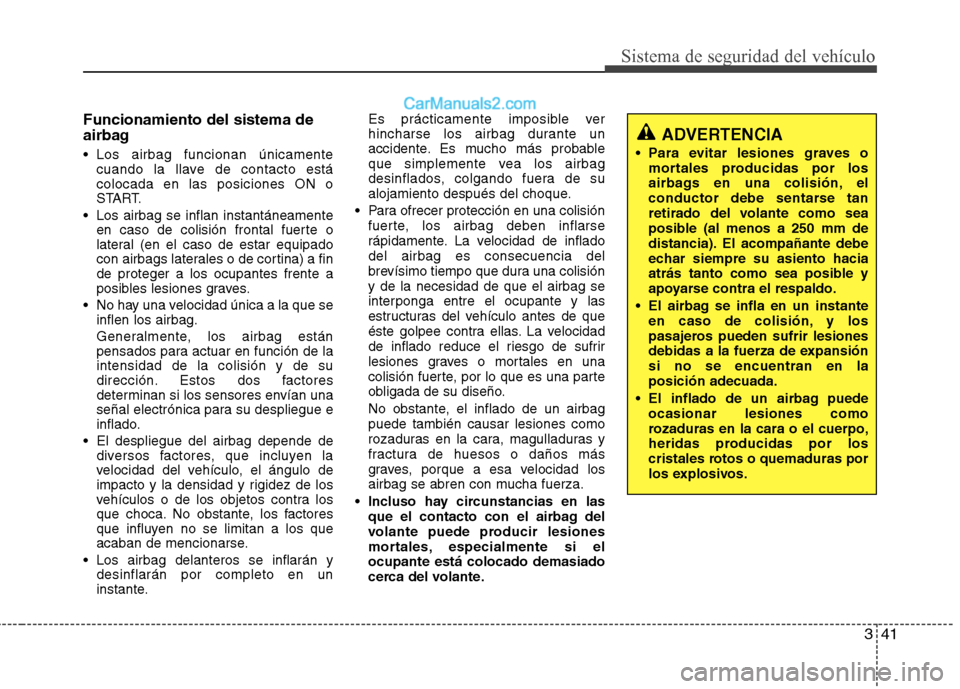

Funcionamiento del sistema de
airbag
Los airbag funcionan únicamente
cuando la llave de contacto está
colocada en las posiciones ON o
START.
Los airbag se inflan instantáneamente
en caso de colisión frontal fuerte o
lateral (en el caso de estar equipado
con airbags laterales o de cortina) a fin
de proteger a los ocupantes frente a
posibles lesiones graves.
No hay una velocidad única a la que se
inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de la
intensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
Los airbag delanteros se inflarán y
desinflarán por completo en un
instante.Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de inflado
del airbag es consecuencia del
brevísimo tiempo que dura una colisión
y de la necesidad de que el airbag se
interponga entre el ocupante y las
estructuras del vehículo antes de que
éste golpee contra ellas. La velocidad
de inflado reduce el riesgo de sufrir
lesiones graves o mortales en una
colisión fuerte, por lo que es una parte
obligada de su diseño.
No obstante, el inflado de un airbag
puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si el
ocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
Para evitar lesiones graves o
mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
El airbag se infla en un instante
en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansión
si no se encuentran en la
posición adecuada.
El inflado de un airbag puede
ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.

Sistema de seguridad del vehículo
42 3

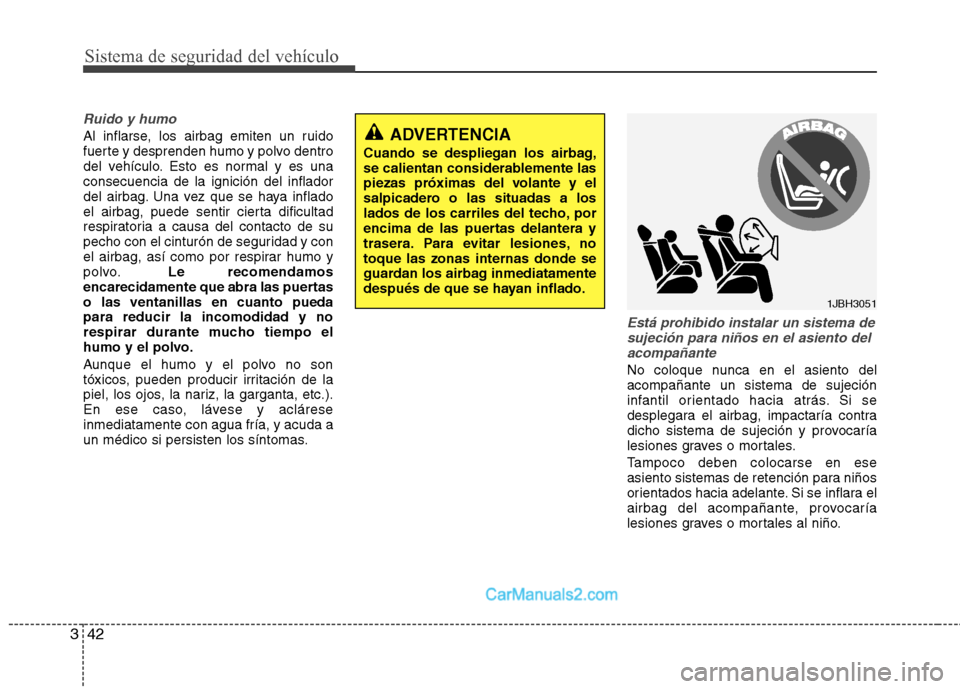

Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es una
consecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertas
o las ventanillas en cuanto pueda
para reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y aclárese
inmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.
Está prohibido instalar un sistema de
sujeción para niños en el asiento del
acompañante
No coloque nunca en el asiento del
acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
1JBH3051
ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, no
toque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.

343
Sistema de seguridad del vehículo

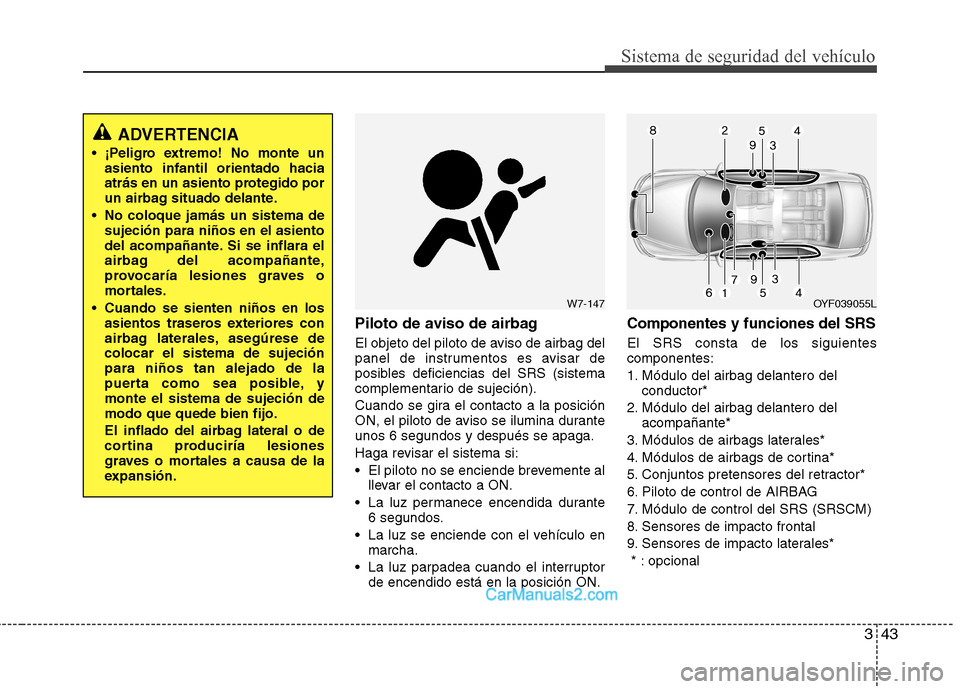

Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).
Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:
El piloto no se enciende brevemente al
llevar el contacto a ON.
La luz permanece encendida durante
6 segundos.
La luz se enciende con el vehículo en
marcha.
La luz parpadea cuando el interruptor
de encendido está en la posición ON.
Componentes y funciones del SRS
El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor*
2. Módulo del airbag delantero del
acompañante*
3. Módulos de airbags laterales*
4. Módulos de airbags de cortina*
5. Conjuntos pretensores del retractor*
6. Piloto de control de AIRBAG
7. Módulo de control del SRS (SRSCM)
8. Sensores de impacto frontal
9. Sensores de impacto laterales*
* : opcional
ADVERTENCIA

asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
Cuando se sienten niños en los
asientos traseros exteriores con
airbag laterales, asegúrese de
colocar el sistema de sujeción
para niños tan alejado de la
puerta como sea posible, y
monte el sistema de sujeción de
modo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
W7-147OYF039055L

Sistema de seguridad del vehículo
44 3

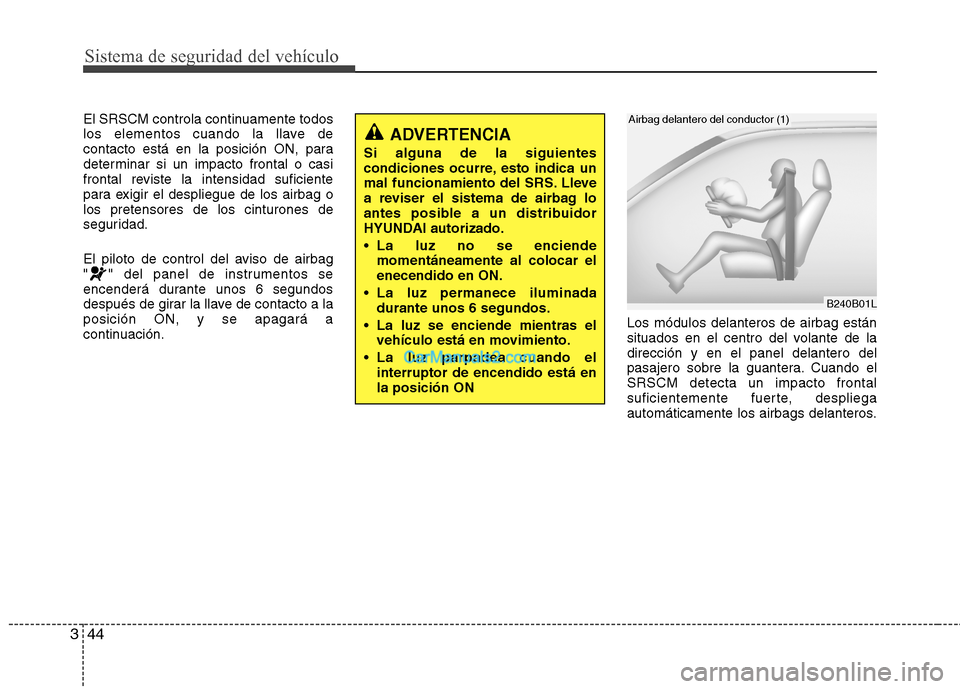

El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag o
los pretensores de los cinturones de
seguridad.
El piloto de control del aviso de airbag
" " del panel de instrumentos se
encenderá durante unos 6 segundos
después de girar la llave de contacto a la
posición ON, y se apagará a
continuación.Los módulos delanteros de airbag están
situados en el centro del volante de la
dirección y en el panel delantero del
pasajero sobre la guantera. Cuando el
SRSCM detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags delanteros.
B240B01L
Airbag delantero del conductor (1)
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica un
mal funcionamiento del SRS. Lleve
a reviser el sistema de airbag lo
antes posible a un distribuidor
HYUNDAI autorizado.
La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
La luz permanece iluminada
durante unos 6 segundos.
La luz se enciende mientras el
vehículo está en movimiento.
La luz parpadea cuando el
interruptor de encendido está en
la posición ON
