Hyundai Sonata 2014 Manual del propietario (in Spanish)

345
Sistema de seguridad del vehículo
B240B05L

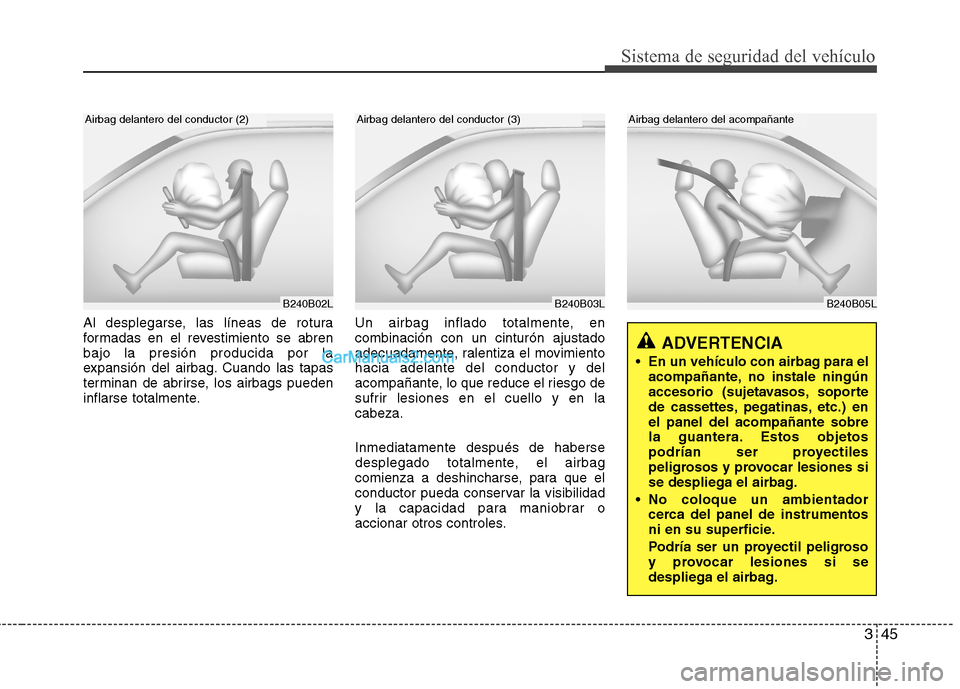

Airbag delantero del acompañante
Al desplegarse, las líneas de rotura
formadas en el revestimiento se abren
bajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, en
combinación con un cinturón ajustado
adecuadamente, ralentiza el movimiento
hacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en la
cabeza.
Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
En un vehículo con airbag para el
acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) en
el panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
No coloque un ambientador
cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.

Sistema de seguridad del vehículo
46 3

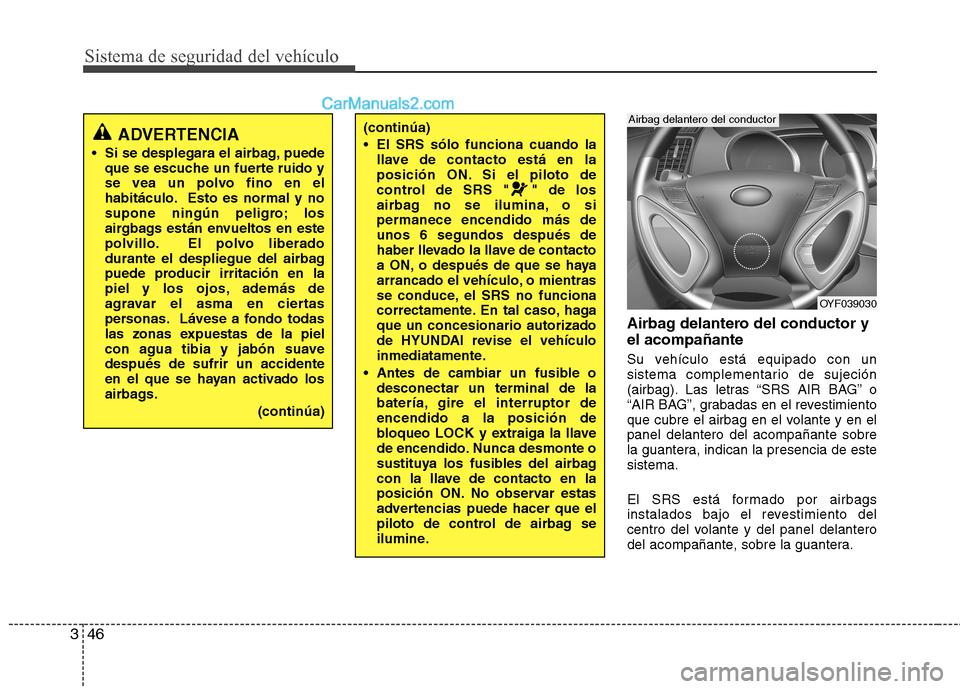

Airbag delantero del conductor y
el acompañante
Su vehículo está equipado con un
sistema complementario de sujeción
(airbag). Las letras “SRS AIR BAG” o
“AIR BAG”, grabadas en el revestimiento
que cubre el airbag en el volante y en el
panel delantero del acompañante sobre
la guantera, indican la presencia de este
sistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
ADVERTENCIA
Si se desplegara el airbag, puede
que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suave
después de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)
(continúa)
El SRS sólo funciona cuando la
llave de contacto está en la
posición ON. Si el piloto de
control de SRS " " de los
airbag no se ilumina, o si
permanece encendido más de
unos 6 segundos después de
haber llevado la llave de contacto
a ON, o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, haga
que un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
Antes de cambiar un fusible o
desconectar un terminal de la
batería, gire el interruptor de
encendido a la posición de
bloqueo LOCK y extraiga la llave
de encendido. Nunca desmonte o
sustituya los fusibles del airbag
con la llave de contacto en la
posición ON. No observar estas
advertencias puede hacer que el
piloto de control de airbag se
ilumine.
OYF039030
Airbag delantero del conductor

347
Sistema de seguridad del vehículo

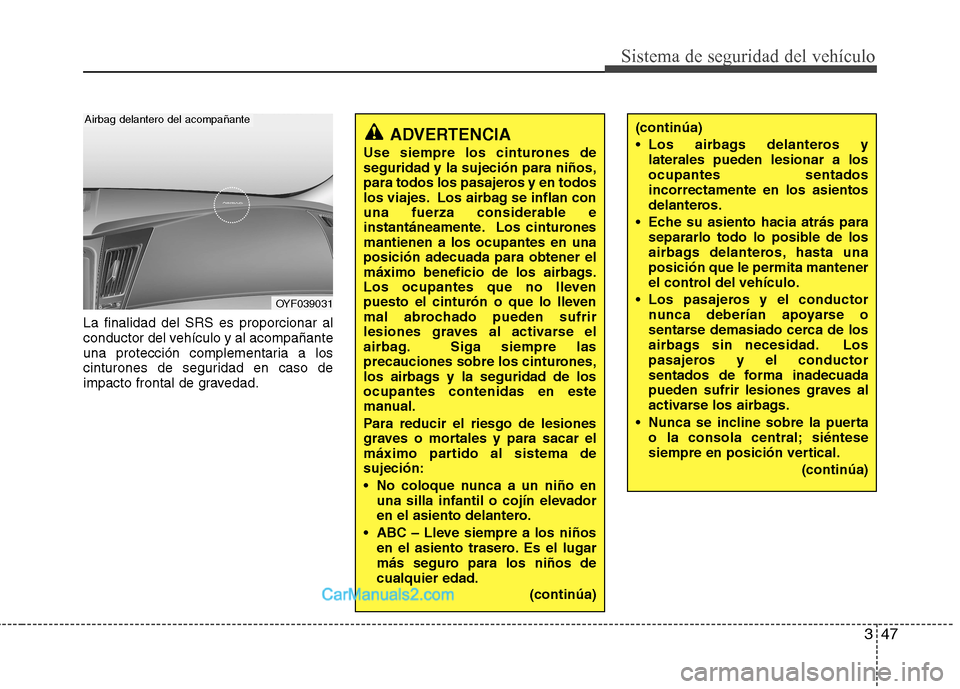

La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
Los airbags delanteros y
laterales pueden lesionar a los
ocupantes sentados
incorrectamente en los asientos
delanteros.
Eche su asiento hacia atrás para
separarlo todo lo posible de los
airbags delanteros, hasta una
posición que le permita mantener
el control del vehículo.
Los pasajeros y el conductor
nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
Nunca se incline sobre la puerta
o la consola central; siéntese
siempre en posición vertical.
(continúa)ADVERTENCIA
Use siempre los cinturones de
seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturones
mantienen a los ocupantes en una
posición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de los
ocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema de
sujeción:
No coloque nunca a un niño en
una silla infantil o cojín elevador
en el asiento delantero.
ABC – Lleve siempre a los niños
en el asiento trasero. Es el lugar
más seguro para los niños de
cualquier edad.
(continúa)
OYF039031
Airbag delantero del acompañante

Sistema de seguridad del vehículo
48 3
(continúa)

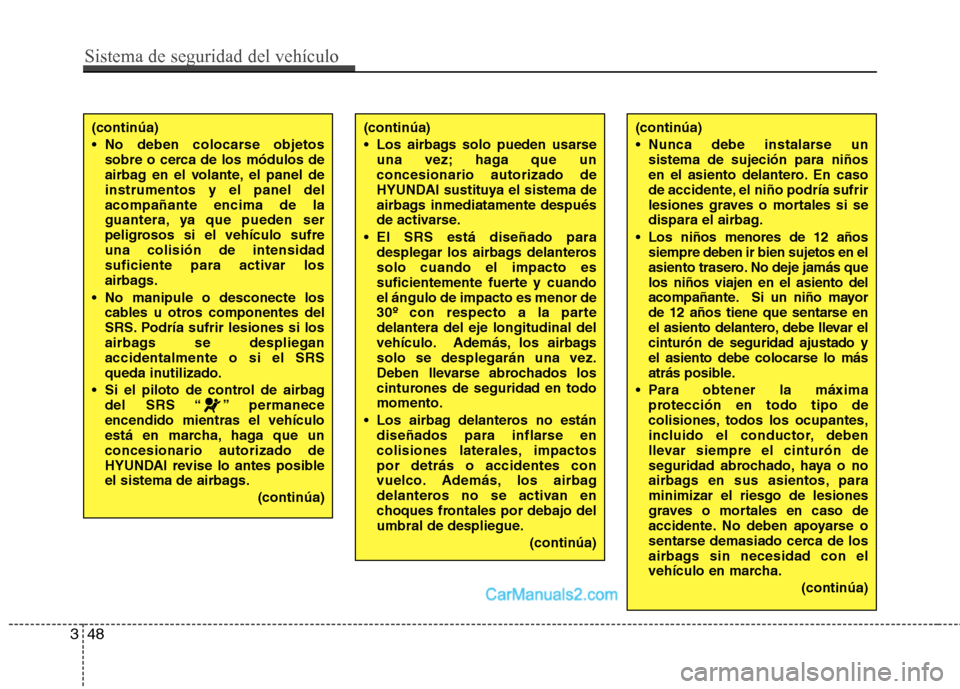

No deben colocarse objetos
sobre o cerca de los módulos de
airbag en el volante, el panel de
instrumentos y el panel del
acompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufre
una colisión de intensidad
suficiente para activar los
airbags.
No manipule o desconecte los
cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
Si el piloto de control de airbag
del SRS “ ” permanece
encendido mientras el vehículo
está en marcha, haga que un
concesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)(continúa)
Los airbags solo pueden usarse
una vez; haga que un
concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
El SRS está diseñado para
desplegar los airbags delanteros
solo cuando el impacto es
suficientemente fuerte y cuando
el ángulo de impacto es menor de
30º con respecto a la parte
delantera del eje longitudinal del
vehículo. Además, los airbags
solo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todo
momento.
Los airbag delanteros no están
diseñados para inflarse en
colisiones laterales, impactos
por detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)(continúa)
Nunca debe instalarse un
sistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
Los niños menores de 12 años
siempre deben ir bien sujetos en el
asiento trasero. No deje jamás que
los niños viajen en el asiento del
acompañante. Si un niño mayor
de 12 años tiene que sentarse en
el asiento delantero, debe llevar el
cinturón de seguridad ajustado y
el asiento debe colocarse lo más
atrás posible.
Para obtener la máxima
protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, para
minimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)

349
Sistema de seguridad del vehículo

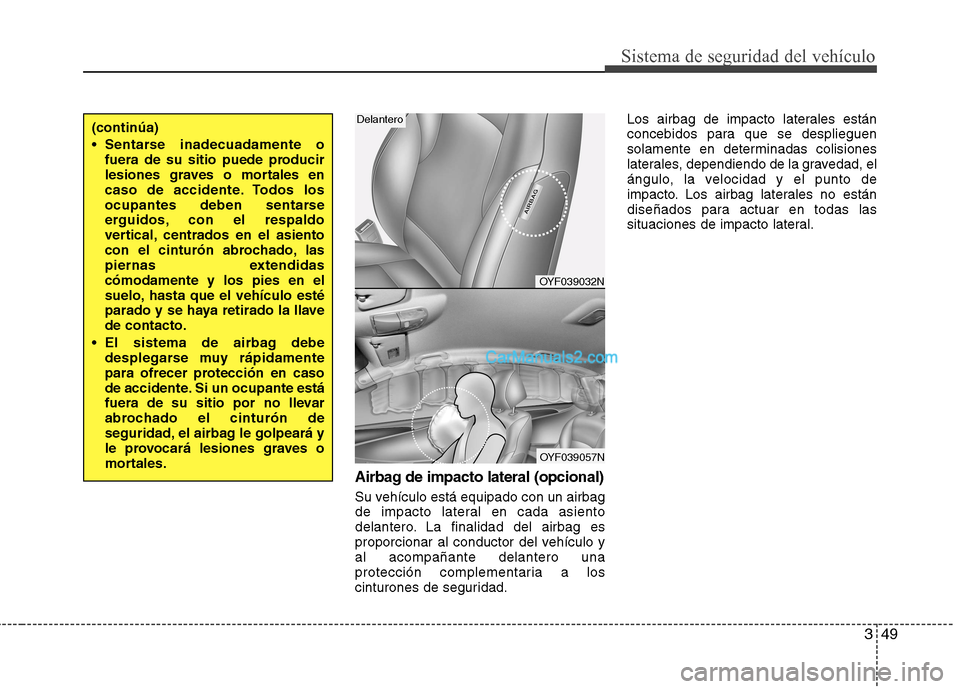

Airbag de impacto lateral (opcional)
Su vehículo está equipado con un airbag
de impacto lateral en cada asiento
delantero. La finalidad del airbag es
proporcionar al conductor del vehículo y
al acompañante delantero una
protección complementaria a los
cinturones de seguridad.Los airbag de impacto laterales están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad, el
ángulo, la velocidad y el punto de
impacto. Los airbag laterales no están
diseñados para actuar en todas las
situaciones de impacto lateral.
(continúa)
Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidas
cómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llave
de contacto.
El sistema de airbag debe
desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.
OYF039032N
OYF039057N
Delantero

Sistema de seguridad del vehículo
50 3

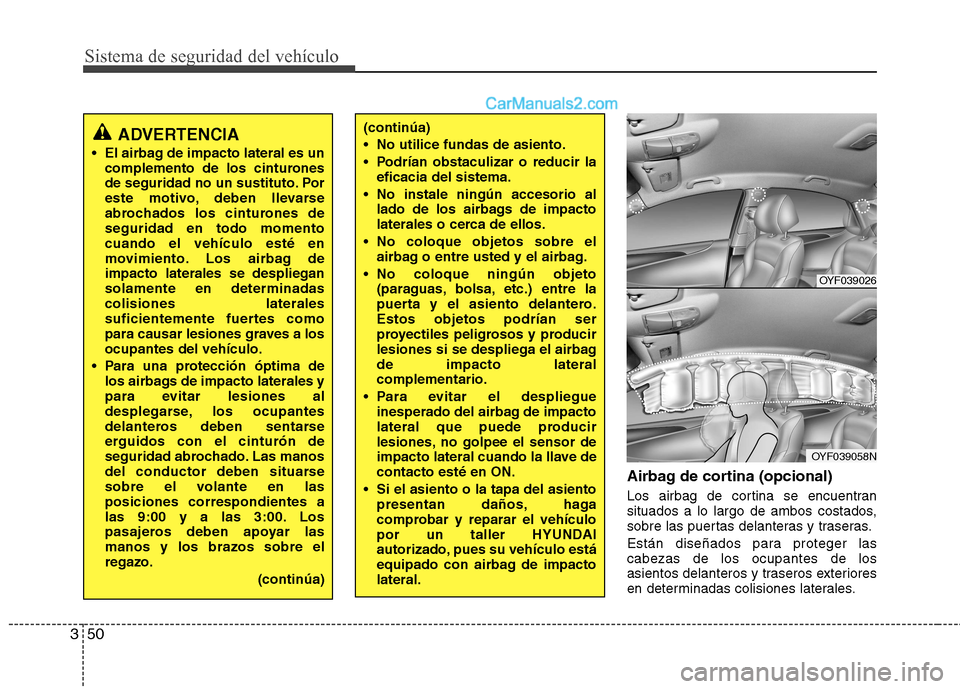

Airbag de cortina (opcional)
Los airbag de cortina se encuentran
situados a lo largo de ambos costados,
sobre las puertas delanteras y traseras.
Están diseñados para proteger las
cabezas de los ocupantes de los
asientos delanteros y traseros exteriores
en determinadas colisiones laterales.
(continúa)
No utilice fundas de asiento.
Podrían obstaculizar o reducir la
eficacia del sistema.
No instale ningún accesorio al
lado de los airbags de impacto
laterales o cerca de ellos.
No coloque objetos sobre el
airbag o entre usted y el airbag.
No coloque ningún objeto
(paraguas, bolsa, etc.) entre la
puerta y el asiento delantero.
Estos objetos podrían ser
proyectiles peligrosos y producir
lesiones si se despliega el airbag
de impacto lateral
complementario.
Para evitar el despliegue
inesperado del airbag de impacto
lateral que puede producir
lesiones, no golpee el sensor de
impacto lateral cuando la llave de
contacto esté en ON.
Si el asiento o la tapa del asiento
presentan daños, haga
comprobar y reparar el vehículo
por un taller HYUNDAI
autorizado, pues su vehículo está
equipado con airbag de impacto
lateral.ADVERTENCIA
El airbag de impacto lateral es un
complemento de los cinturones
de seguridad no un sustituto. Por
este motivo, deben llevarse
abrochados los cinturones de
seguridad en todo momento
cuando el vehículo esté en
movimiento. Los airbag de
impacto laterales se despliegan
solamente en determinadas
colisiones laterales
suficientemente fuertes como
para causar lesiones graves a los
ocupantes del vehículo.
Para una protección óptima de
los airbags de impacto laterales y
para evitar lesiones al
desplegarse, los ocupantes
delanteros deben sentarse
erguidos con el cinturón de
seguridad abrochado. Las manos
del conductor deben situarse
sobre el volante en las
posiciones correspondientes a
las 9:00 y a las 3:00. Los
pasajeros deben apoyar las
manos y los brazos sobre el
regazo.
(continúa)
OYF039026
OYF039058N

351
Sistema de seguridad del vehículo

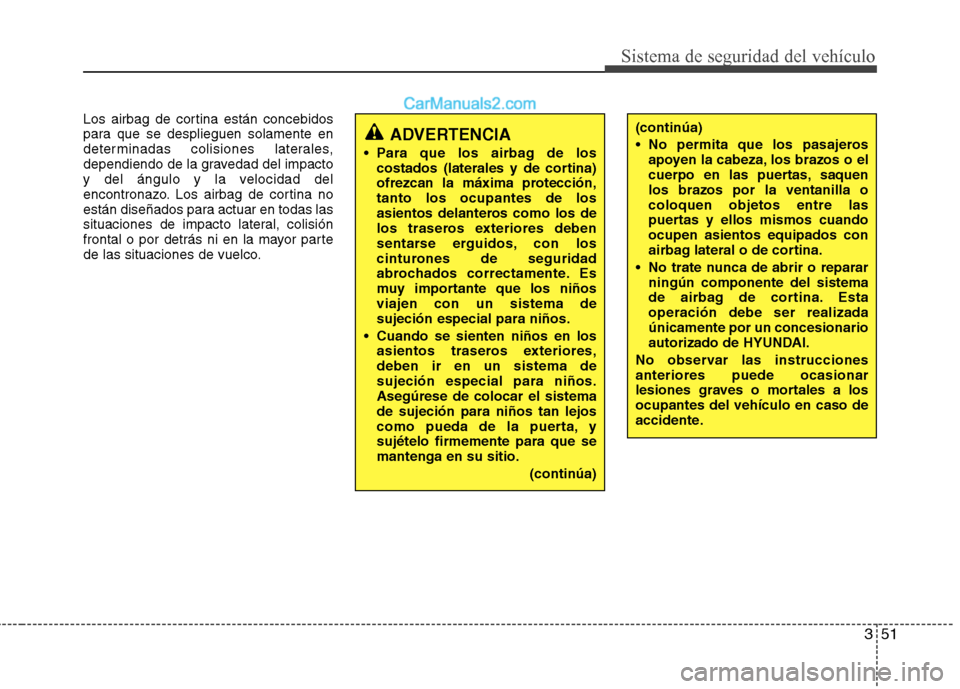

Los airbag de cortina están concebidos
para que se desplieguen solamente en
determinadas colisiones laterales,
dependiendo de la gravedad del impacto
y del ángulo y la velocidad del
encontronazo. Los airbag de cortina no
están diseñados para actuar en todas las
situaciones de impacto lateral, colisión
frontal o por detrás ni en la mayor parte
de las situaciones de vuelco.
ADVERTENCIA
Para que los airbag de los
costados (laterales y de cortina)
ofrezcan la máxima protección,
tanto los ocupantes de los
asientos delanteros como los de
los traseros exteriores deben
sentarse erguidos, con los
cinturones de seguridad
abrochados correctamente. Es
muy importante que los niños
viajen con un sistema de
sujeción especial para niños.
Cuando se sienten niños en los
asientos traseros exteriores,
deben ir en un sistema de
sujeción especial para niños.
Asegúrese de colocar el sistema
de sujeción para niños tan lejos
como pueda de la puerta, y
sujételo firmemente para que se
mantenga en su sitio.
(continúa)
(continúa)
No permita que los pasajeros
apoyen la cabeza, los brazos o el
cuerpo en las puertas, saquen
los brazos por la ventanilla o
coloquen objetos entre las
puertas y ellos mismos cuando
ocupen asientos equipados con
airbag lateral o de cortina.
No trate nunca de abrir o reparar
ningún componente del sistema
de airbag de cortina. Esta
operación debe ser realizada
únicamente por un concesionario
autorizado de HYUNDAI.
No observar las instrucciones
anteriores puede ocasionar
lesiones graves o mortales a los
ocupantes del vehículo en caso de
accidente.

Sistema de seguridad del vehículo
52 3
¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protección
añadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad. En otras
palabras, no debe sorprenderle que,
habiendo resultado dañado su
vehículo en un accidente, o incluso
completamente destrozado, el airbag
no se haya inflado.

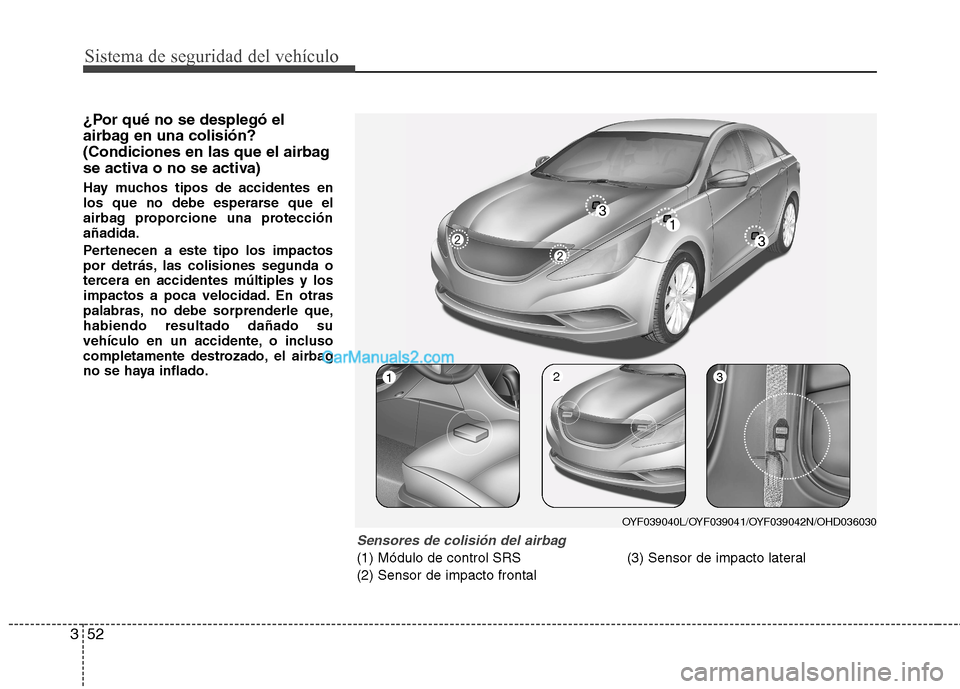

Sensores de colisión del airbag
(1) Módulo de control SRS
(2) Sensor de impacto frontal(3) Sensor de impacto lateral
OYF039040L/OYF039041/OYF039042N/OHD036030
123

353
Sistema de seguridad del vehículo

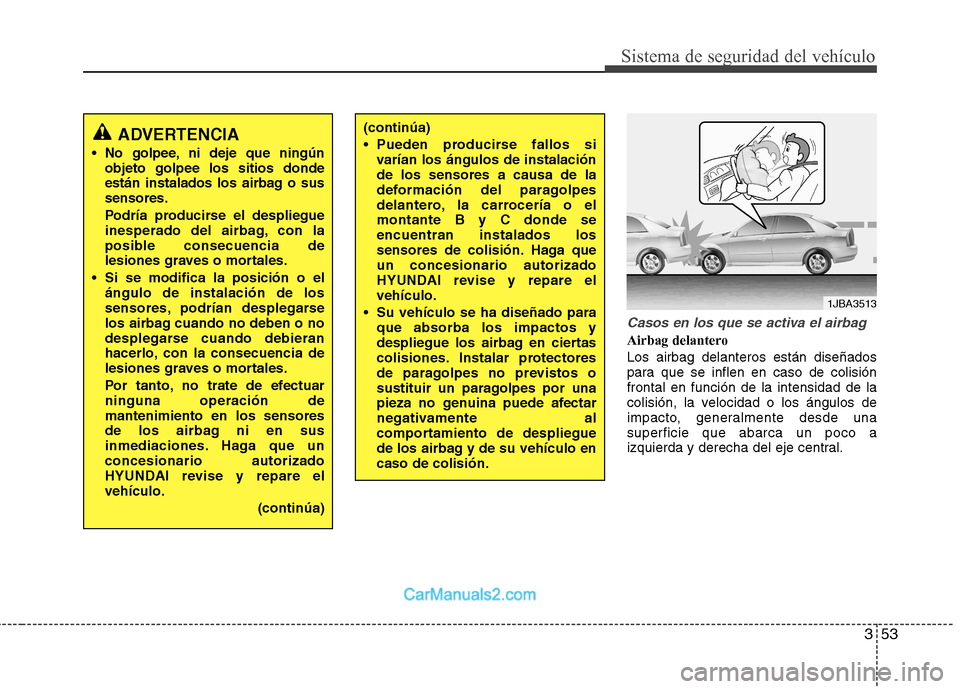

Casos en los que se activa el airbag
Airbag delantero
Los airbag delanteros están diseñados
para que se inflen en caso de colisión
frontal en función de la intensidad de la
colisión, la velocidad o los ángulos de
impacto, generalmente desde una
superficie que abarca un poco a
izquierda y derecha del eje central.
ADVERTENCIA
No golpee, ni deje que ningún
objeto golpee los sitios donde
están instalados los airbag o sus
sensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
Si se modifica la posición o el
ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar
ninguna operación de
mantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que un
concesionario autorizado
HYUNDAI revise y repare el
vehículo.
(continúa)
(continúa)
Pueden producirse fallos si
varían los ángulos de instalación
de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería o el
montante B y C donde se
encuentran instalados los
sensores de colisión. Haga que
un concesionario autorizado
HYUNDAI revise y repare el
vehículo.
Su vehículo se ha diseñado para
que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo en
caso de colisión.
1JBA3513

Sistema de seguridad del vehículo
54 3

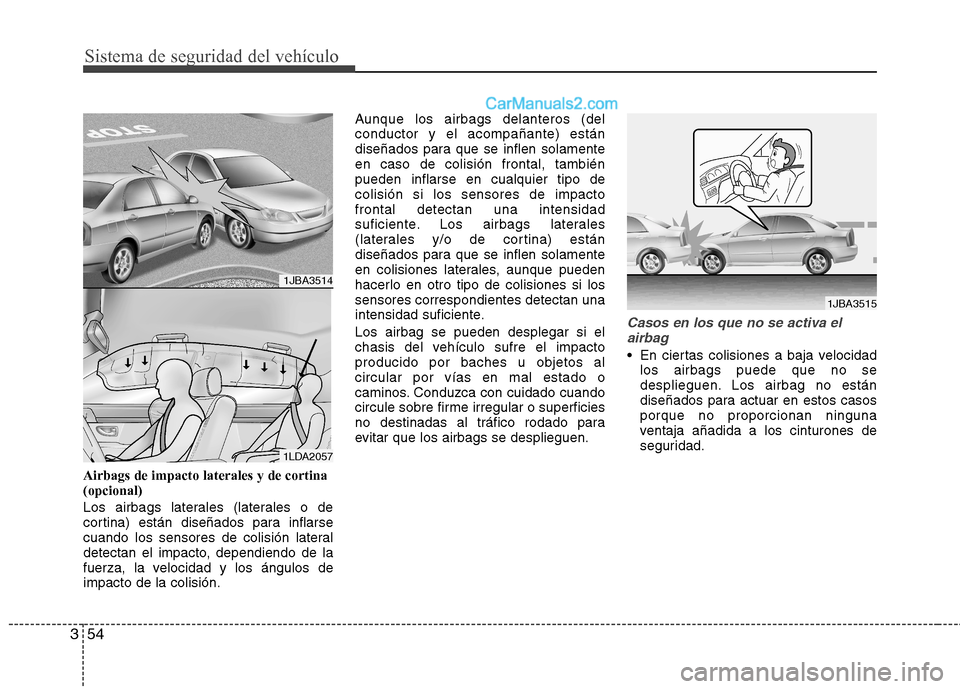

Airbags de impacto laterales y de cortina
(opcional)
Los airbags laterales (laterales o de
cortina) están diseñados para inflarse
cuando los sensores de colisión lateral
detectan el impacto, dependiendo de la
fuerza, la velocidad y los ángulos de
impacto de la colisión.Aunque los airbags delanteros (del
conductor y el acompañante) están
diseñados para que se inflen solamente
en caso de colisión frontal, también
pueden inflarse en cualquier tipo de
colisión si los sensores de impacto
frontal detectan una intensidad
suficiente. Los airbags laterales
(laterales y/o de cortina) están
diseñados para que se inflen solamente
en colisiones laterales, aunque pueden
hacerlo en otro tipo de colisiones si los
sensores correspondientes detectan una
intensidad suficiente.
Los airbag se pueden desplegar si el
chasis del vehículo sufre el impacto
producido por baches u objetos al
circular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.
Casos en los que no se activa el
airbag
En ciertas colisiones a baja velocidad
los airbags puede que no se
desplieguen. Los airbag no están
diseñados para actuar en estos casos
porque no proporcionan ninguna
ventaja añadida a los cinturones de
seguridad.
1JBA3515
1JBA3514
1LDA2057
