Hyundai Sonata 2018 Manual del propietario (in Spanish)

3-122
Prestaciones de comodidad de su vehículo
Comprobación de la cantidadde refrigerante del aireacondicionado y de lubricantedel compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye
negativamente el sistema de aire
acondicionado.
En ese caso, si nota un
funcionamiento extraño, haga revisar
su vehículo inmediatamente en un
distribuidor autorizado Hyundai.
Es importante utilizar la cantidad
y el tipo correctos de aceite y
refrigerante. De lo contrario, se
podría dañar el compresor, lo cual
provocaría un funcionamiento
incorrecto del sistema. Sólo un taller autorizador HYUNDAI
debe reparar y mantener el sistema
de aire acondicionado.
Etiqueta del refrigerante del aire
acondicionado (si está equipada)
La etiqueta actual del refrigerante
del aire acondicionado podría diferir
de la imagen.
Los símbolos y las especificaciones
en la etiqueta del refrigerante del
aire acondicionado tienen el
significado siguiente :
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante del
compresor
Consulte la ubicación de la etiqueta
del refrigerante del aire
acondicionado en el capítulo 8.ATENCIÓN
ODH043365
■ EjemploDado que el
refrigerante está a
una presión muy alta,
el mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada. Es
importante usar el tipo correcto
y la cantidad de aceite y refri -
gerante, si no podría dañarse el
vehículo y pueden producirse
lesiones personales.
ADVERTENCIA
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 122

3-123
Prestaciones de comodidad de su vehículo
3
S
S I
I S
S T
T E
E M
M A
A
D
D E
E
C
C O
O N
N T
T R
R O
O L
L
C
C L
L I
I M
M Á
Á T
T I
I C
C O
O
A
A U
U T
T O
O M
M Á
Á T
T I
I C
C O
O

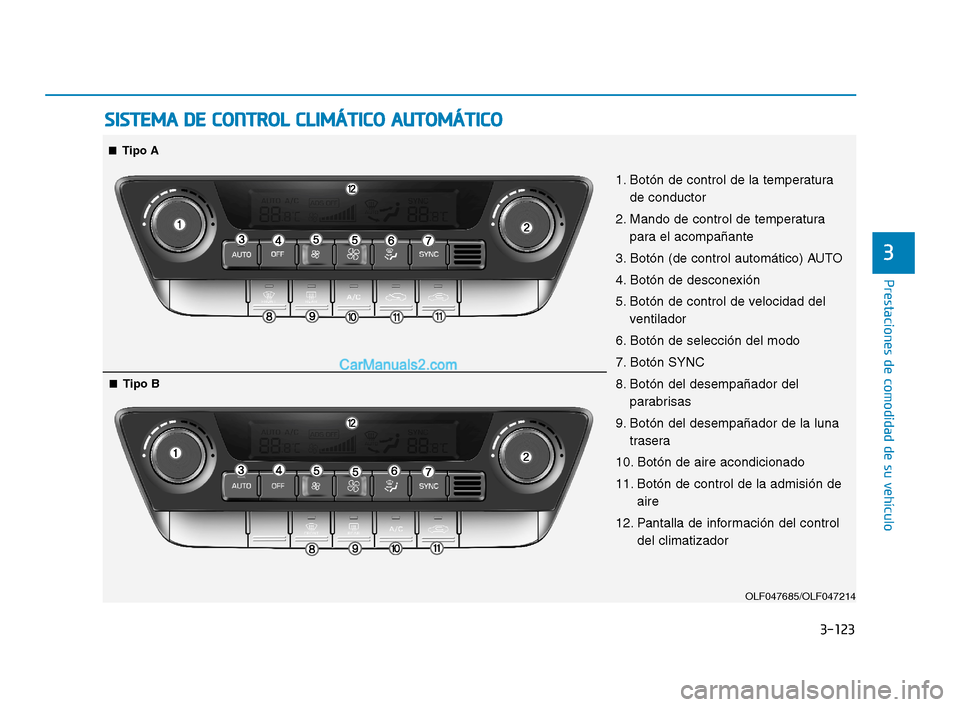

OLF047685/OLF047214
■
■Tipo A
■
■Tipo B
1. Botón de control de la temperatura
de conductor
2. Mando de control de temperatura para el acompañante
3. Botón (de control automático) AUTO
4. Botón de desconexión
5. Botón de control de velocidad del ventilador
6. Botón de selección del modo
7. Botón SYNC
8. Botón del desempañador del parabrisas
9. Botón del desempañador de la luna trasera
10. Botón de aire acondicionado
11. Botón de control de la admisión de aire
12. Pantalla de información del control del climatizador
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 123

3-124
Prestaciones de comodidad de su vehículo

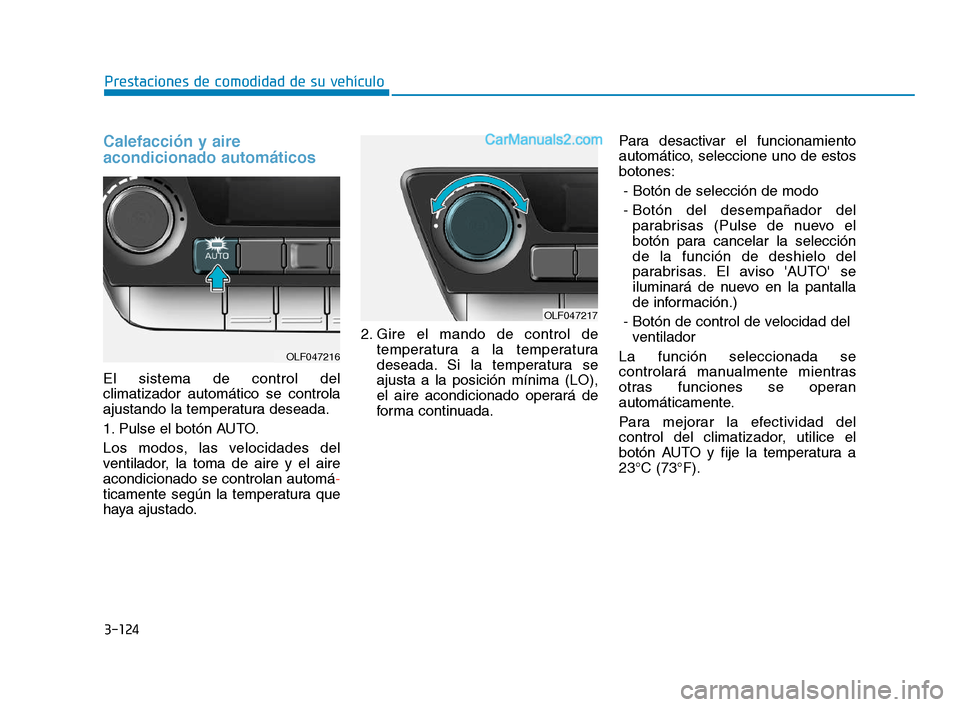

Calefacción y aire
acondicionado automáticos
El sistema de control del
climatizador automático se controla
ajustando la temperatura deseada.
1. Pulse el botón AUTO.
Los modos, las velocidades del
ventilador, la toma de aire y el aire
acondicionado se controlan automá-
ticamente según la temperatura que
haya ajustado. 2. Gire el mando de control de
temperatura a la temperatura
deseada. Si la temperatura se
ajusta a la posición mínima (LO),
el aire acondicionado operará de
forma continuada. Para desactivar el funcionamiento
automático, seleccione uno de estos
botones:
- Botón de selección de modo
- Botón del desempañador del parabrisas (Pulse de nuevo el
botón para cancelar la selección
de la función de deshielo del
parabrisas. El aviso 'AUTO' se
iluminará de nuevo en la pantalla
de información.)
- Botón de control de velocidad del ventilador
La función seleccionada se
controlará manualmente mientras
otras funciones se operan
automáticamente.
Para mejorar la efectividad del
control del climatizador, utilice el
botón AUTO y fije la temperatura a
23°C (73°F).
OLF047216
OLF047217
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 124

3-125
Prestaciones de comodidad de su vehículo
3

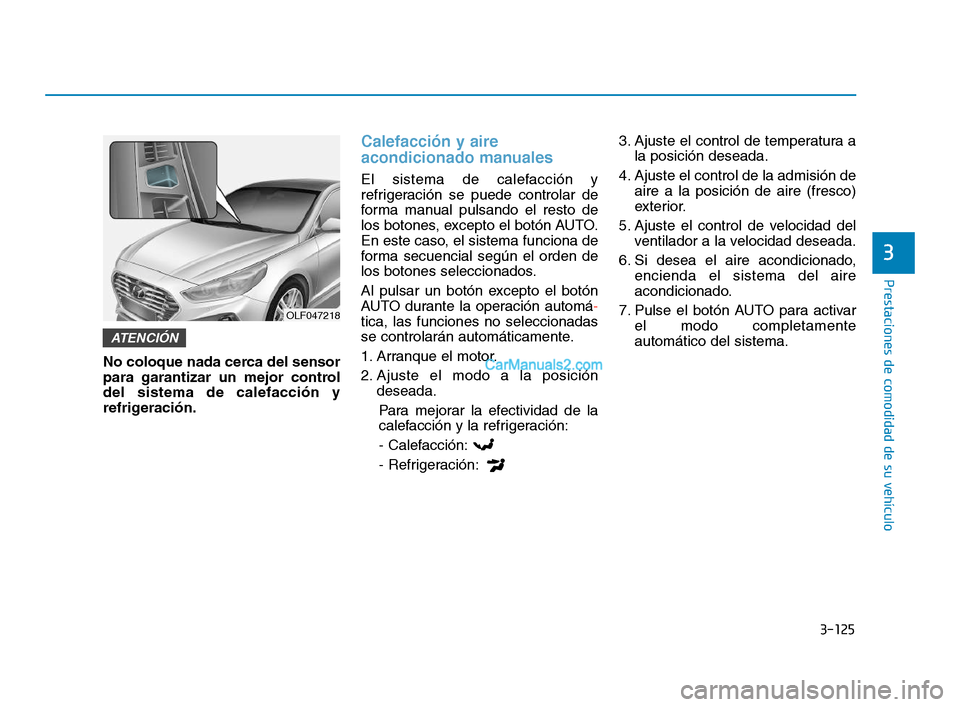

No coloque nada cerca del sensor
para garantizar un mejor control
del sistema de calefacción y
refrigeración.
Calefacción y aire
acondicionado manuales
El sistema de calefacción y
refrigeración se puede controlar de
forma manual pulsando el resto de
los botones, excepto el botón AUTO.
En este caso, el sistema funciona de
forma secuencial según el orden de
los botones seleccionados.
Al pulsar un botón excepto el botón
AUTO durante la operación automá-
tica, las funciones no seleccionadas
se controlarán automáticamente.
1. Arranque el motor.
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción y la refrigeración:- Calefacción:
- Refrigeración: 3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire
acondicionado.
7. Pulse el botón AUTO para activar el modo completamente
automático del sistema.
ATENCIÓN
OLF047218
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 125

3-126
Prestaciones de comodidad de su vehículo

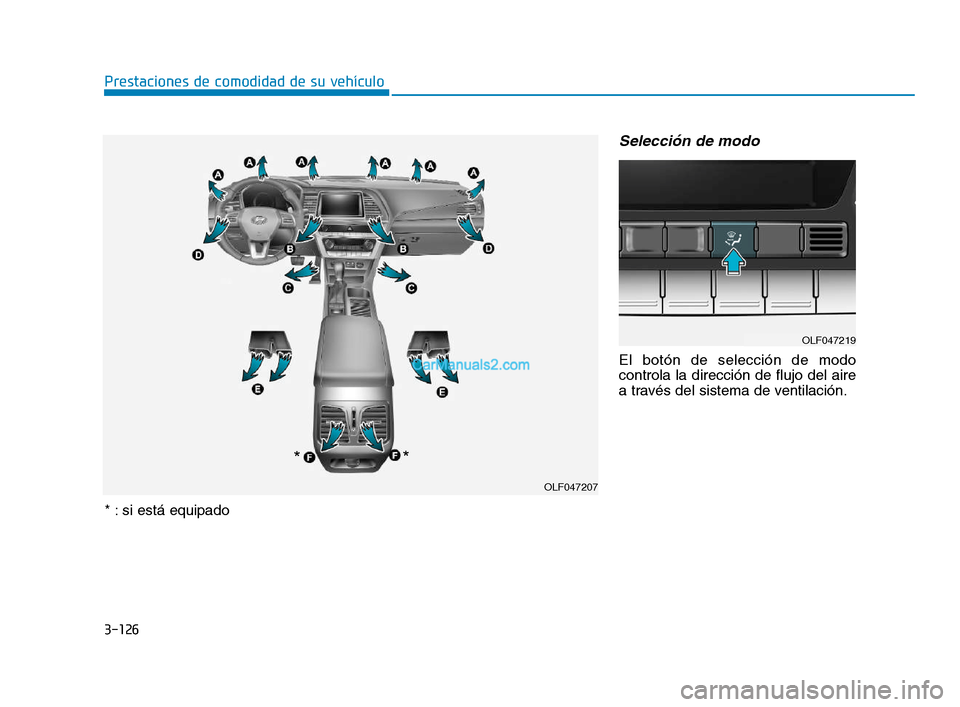

Selección de modo
El botón de selección de modo
controla la dirección de flujo del aire
a través del sistema de ventilación.
OLF047219
OLF047207
*
*
* : si está equipado
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 126

3-127
Prestaciones de comodidad de su vehículo
3
Se activan los difusores de salida de
aire como sigue:
Nivel de la cara (B, D, F)
El flujo de aire se dirige directamente
a la parte superior del cuerpo y la
cara. Además, se puede controlar
cada difusor de salida para dirigir el
aire descargado por los mismos.
Dos niveles (B, C, D, E, F)
El flujo de aire se dirige directamente
a la cara y el suelo.
Suelo y deshielo (A, C, D, E)
Mientras la mayor parte del aire se
dirige hacia el suelo y hacia el
parabrisas, una cantidad menor se
dirige hacia los desempañadores de
las ventanas laterales.
Nivel del suelo (A, C, D, E)
La mayor parte del aire se dirige
hacia el suelo y una cantidad menor
se dirige hacia el parabrisas y hacia
los desempañadores de las
ventanas laterales.
Nivel del desempañador(A)
La mayor parte del aire se dirige
hacia el parabrisas y una cantidad
menor se dirige hacia los
desempañadores de las ventanas
laterales.
OLF047220
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 127

3-128
Prestaciones de comodidad de su vehículo

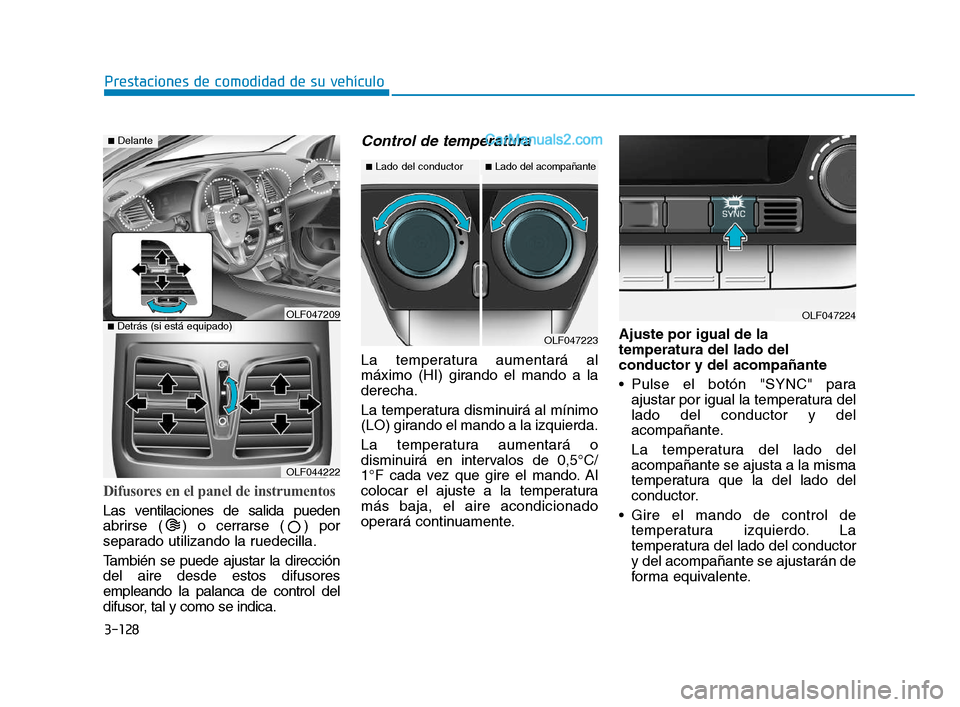

Difusores en el panel de instrumentos
Las ventilaciones de salida pueden
abrirse ( ) o cerrarse ( ) por
separado utilizando la ruedecilla.
También se puede ajustar la dirección
del aire desde estos difusores
empleando la palanca de control del
difusor, tal y como se indica.
Control de temperatura
La temperatura aumentará al
máximo (HI) girando el mando a la
derecha.
La temperatura disminuirá al mínimo
(LO) girando el mando a la izquierda.
La temperatura aumentará o
disminuirá en intervalos de 0,5°C/
1°F cada vez que gire el mando. Al
colocar el ajuste a la temperatura
más baja, el aire acondicionado
operará continuamente.Ajuste por igual de la
temperatura del lado del
conductor y del acompañante
Pulse el botón "SYNC" para
ajustar por igual la temperatura del
lado del conductor y del
acompañante.
La temperatura del lado del
acompañante se ajusta a la misma
temperatura que la del lado del
conductor.
Gire el mando de control de temperatura izquierdo. La
temperatura del lado del conductor
y del acompañante se ajustarán de
forma equivalente.
OLF044222
■Detrás (si está equipado)OLF047209
■Delante
OLF047223
■Lado del conductor■Lado del acompañante
OLF047224
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 128

3-129
Prestaciones de comodidad de su vehículo
3

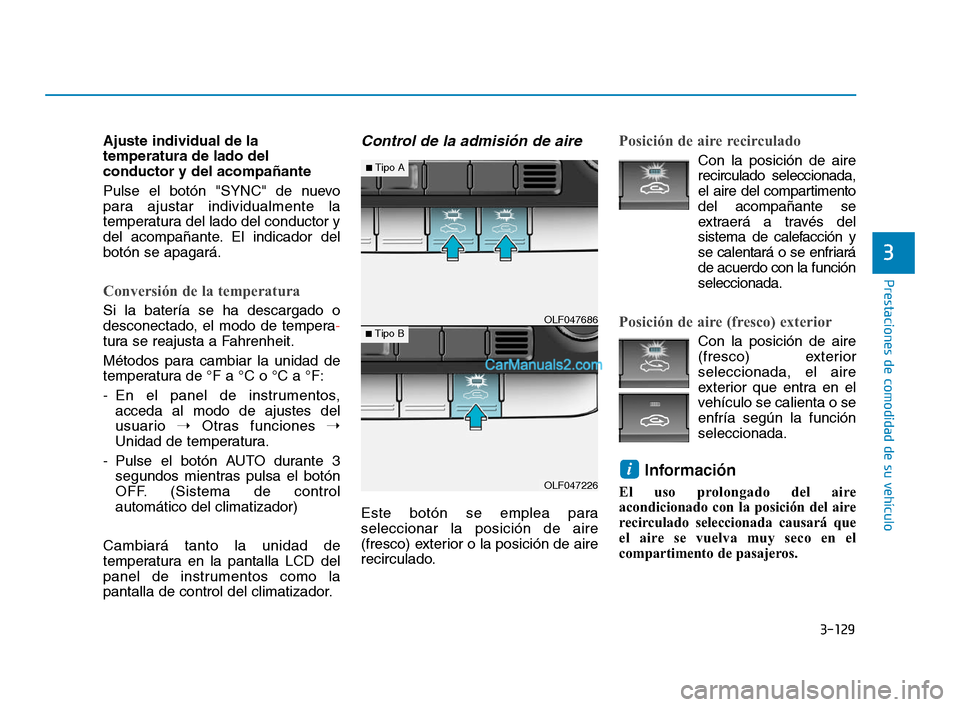

Ajuste individual de la
temperatura de lado del
conductor y del acompañante
Pulse el botón "SYNC" de nuevo
para ajustar individualmente la
temperatura del lado del conductor y
del acompañante. El indicador del
botón se apagará.
Conversión de la temperatura
Si la batería se ha descargado o
desconectado, el modo de tempera-
tura se reajusta a Fahrenheit.
Métodos para cambiar la unidad de
temperatura de °F a °C o °C a °F:
- En el panel de instrumentos, acceda al modo de ajustes del
usuario ➝Otras funciones ➝
Unidad de temperatura.
- Pulse el botón AUTO durante 3 segundos mientras pulsa el botón
OFF. (Sistema de control
automático del climatizador)
Cambiará tanto la unidad de
temperatura en la pantalla LCD del
panel de instrumentos como la
pantalla de control del climatizador.
Control de la admisión de aire
Este botón se emplea para
seleccionar la posición de aire
(fresco) exterior o la posición de aire
recirculado.
Posición de aire recirculado
Con la posición de aire recirculado seleccionada,
el aire del compartimento
del acompañante se
extraerá a través del
sistema de calefacción y
se calentará o se enfriará
de acuerdo con la función
seleccionada.
Posición de aire (fresco) exterior
Con la posición de aire(fresco) exterior
seleccionada, el aire
exterior que entra en el
vehículo se calienta o se
enfría según la función
seleccionada.
Información
El uso prolongado del aire
acondicionado con la posición del aire
recirculado seleccionada causará que
el aire se vuelva muy seco en el
compartimento de pasajeros.
iOLF047226
■Tipo B OLF047686
■Tipo A
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 129

3-130
Prestaciones de comodidad de su vehículo

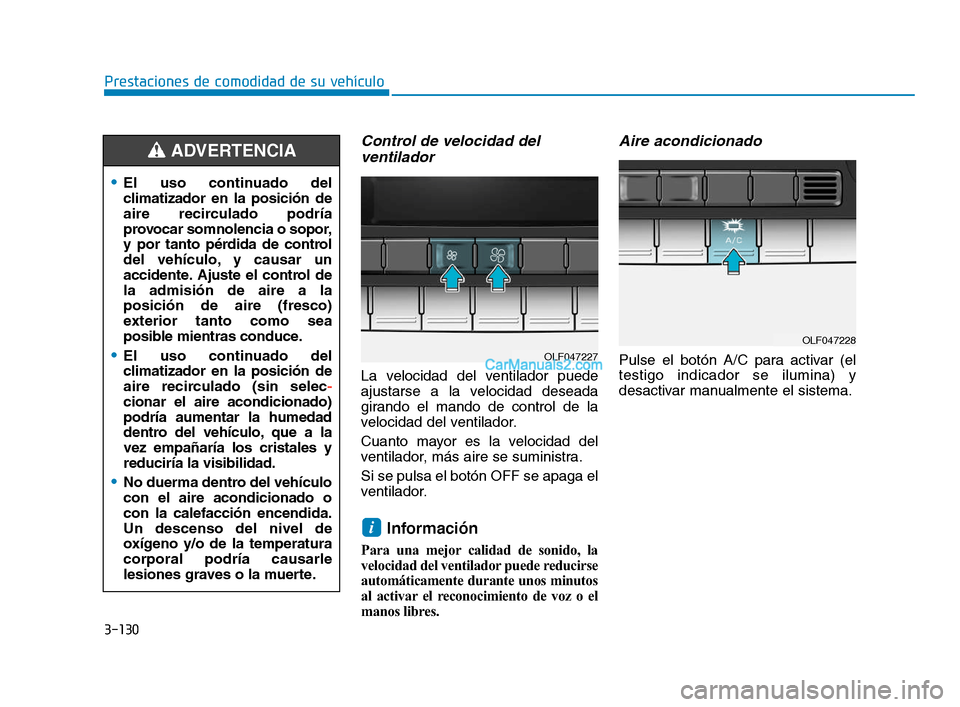

Control de velocidad delventilador
La velocidad del ventilador puede
ajustarse a la velocidad deseada
girando el mando de control de la
velocidad del ventilador.
Cuanto mayor es la velocidad del
ventilador, más aire se suministra.
Si se pulsa el botón OFF se apaga el
ventilador.
Información
Para una mejor calidad de sonido, la
velocidad del ventilador puede reducirse
automáticamente durante unos minutos
al activar el reconocimiento de voz o el
manos libres.
Aire acondicionado
Pulse el botón A/C para activar (el
testigo indicador se ilumina) y
desactivar manualmente el sistema.
i
El uso continuado del
climatizador en la posición de
aire recirculado podría
provocar somnolencia o sopor,
y por tanto pérdida de control
del vehículo, y causar un
accidente. Ajuste el control de
la admisión de aire a la
posición de aire (fresco)
exterior tanto como sea
posible mientras conduce.
El uso continuado del
climatizador en la posición de
aire recirculado (sin selec -
cionar el aire acondicionado)
podría aumentar la humedad
dentro del vehículo, que a la
vez empañaría los cristales y
reduciría la visibilidad.
No duerma dentro del vehículo
con el aire acondicionado o
con la calefacción encendida.
Un descenso del nivel de
oxígeno y/o de la temperatura
corporal podría causarle
lesiones graves o la muerte.
ADVERTENCIA
OLF047228
OLF047227
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 130

3-131
Prestaciones de comodidad de su vehículo
3

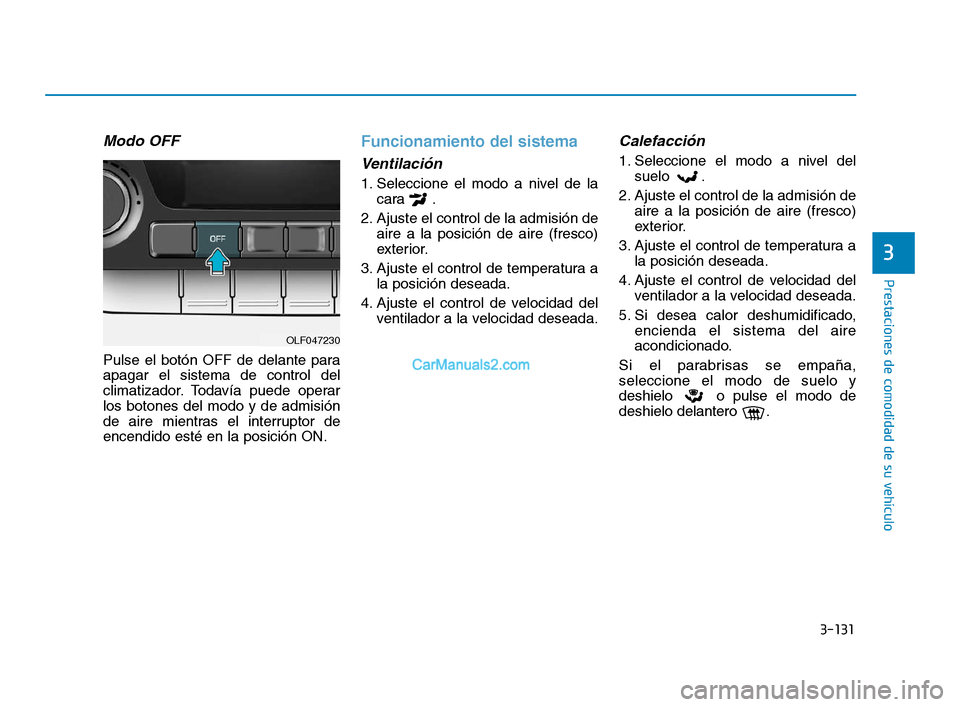

Modo OFF
Pulse el botón OFF de delante para
apagar el sistema de control del
climatizador. Todavía puede operar
los botones del modo y de admisión
de aire mientras el interruptor de
encendido esté en la posición ON.
Funcionamiento del sistema
Ventilación
1. Seleccione el modo a nivel de lacara .
2. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
Calefacción
1. Seleccione el modo a nivel delsuelo .
2. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
5. Si desea calor deshumidificado, encienda el sistema del aire
acondicionado.
Si el parabrisas se empaña,
seleccione el modo de suelo y
deshielo o pulse el modo de
deshielo delantero .
OLF047230
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 131
