3
IM NOTFALL
9
!
D060G02Y-AST
6. Radwechsel Radmuttern lösen und mit den Fingern abschrauben. Das Rad von den Zapfen herunterschieben und flach hinlegen,so daß es nicht wegrollen kann. Zur Montage das Eratzrad auf die Nabe setzen und auf die Zapfen ausrichten,dann das Ersatzrad aufschieben. Wenn dies schwer geht, das Ersatzrad leicht kippen und die obere Bohrungim Ersatzrad auf den oberen Bolzen ausrichten. Dann das Ersatzrad hin- und herrütteln, bis es auch über dieanderen Zapfen geschoben werden kann.
Den Wagen hoch genug anheben, damit nicht nur das Rad mit demdefekten Reifen abgenommen, sondern auch das Reserverad aufgesetzt werden kann.
WARNUNG:
Darauf achten, dass sich imFahrzeug keine Personen befinden. Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehrgefährlich, da das Fahrzeug fallen und schwere Verletzungen verursachen kann.
D060F01E-AST

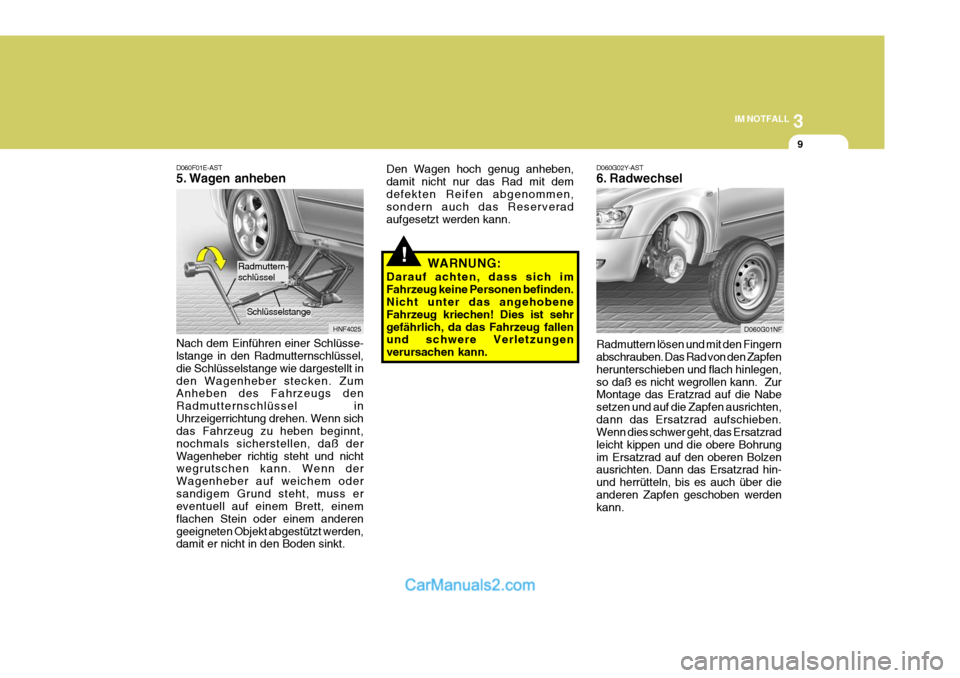

5. Wagen anheben Nach dem Einführen einer Schlüsse- lstange in den Radmutternschlüssel, die Schlüsselstange wie dargestellt inden Wagenheber stecken. Zum Anheben des Fahrzeugs den Radmutternschlüssel inUhrzeigerrichtung drehen. Wenn sich das Fahrzeug zu heben beginnt, nochmals sicherstellen, daß derWagenheber richtig steht und nicht wegrutschen kann. Wenn der Wagenheber auf weichem odersandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderengeeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.
HNF4025
Schlüsselstange
Radmuttern- schlüsselD060G01NF
Page 182 of 266

3IM NOTFALL
10
D060H02O-AST
7. Montage von Radkappe undRadmuttern

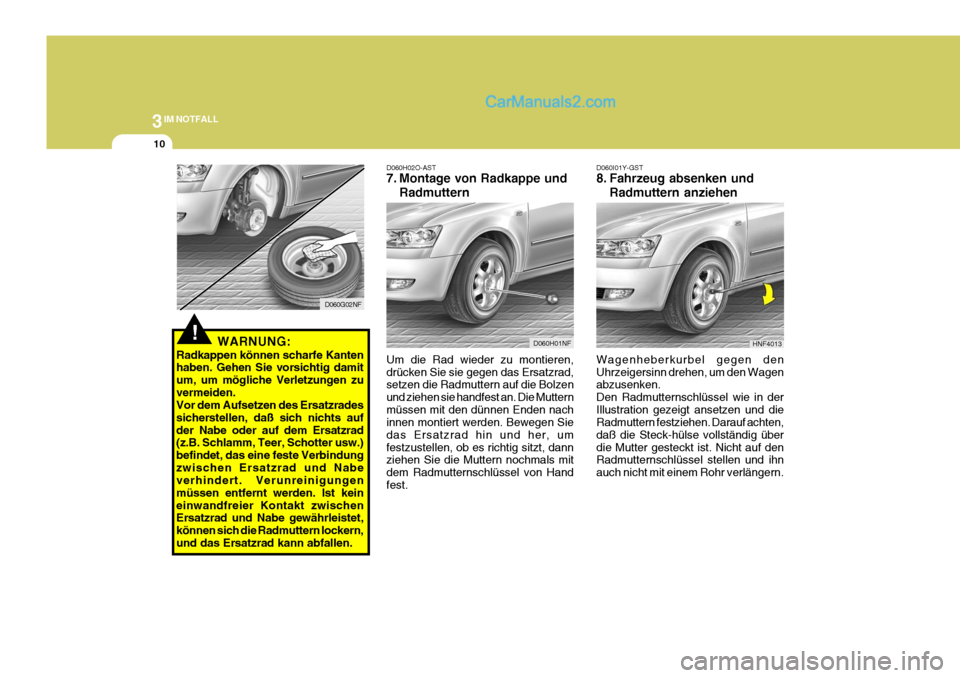

Um die Rad wieder zu montieren, drücken Sie sie gegen das Ersatzrad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Mutternmüssen mit den dünnen Enden nach innen montiert werden. Bewegen Sie das Ersatzrad hin und her, umfestzustellen, ob es richtig sitzt, dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Handfest. D060I01Y-GST
8. Fahrzeug absenken und
Radmuttern anziehen
Wagenheberkurbel gegen den Uhrzeigersinn drehen, um den Wagen abzusenken. Den Radmutternschlüssel wie in derIllustration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steck-hülse vollständig überdie Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern.
D060H01NFHNF4013!WARNUNG:
Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zuvermeiden. Vor dem Aufsetzen des Ersatzrades sicherstellen, daß sich nichts aufder Nabe oder auf dem Ersatzrad (z.B. Schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindungzwischen Ersatzrad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist keineinwandfreier Kontakt zwischen Ersatzrad und Nabe gewährleistet, können sich die Radmuttern lockern,und das Ersatzrad kann abfallen.
D060G02NF
Page 183 of 266

3
IM NOTFALL
11
HNF5016
Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernen und den Reifenluftdruck überprüfen. Liegt der Reifenluftdruck unter demRichtwert, langsam zur nächsten Tankstelle fahren und auf den erforderlichen Wert einstellen. Ist derDruck zu hoch, Luft ablassen, bis der korrekte Wert erreicht ist. Nach dem Überprüfen des Reifenluftdrucksgrundsätzlich die Ventil-kappe wieder aufsetzen.

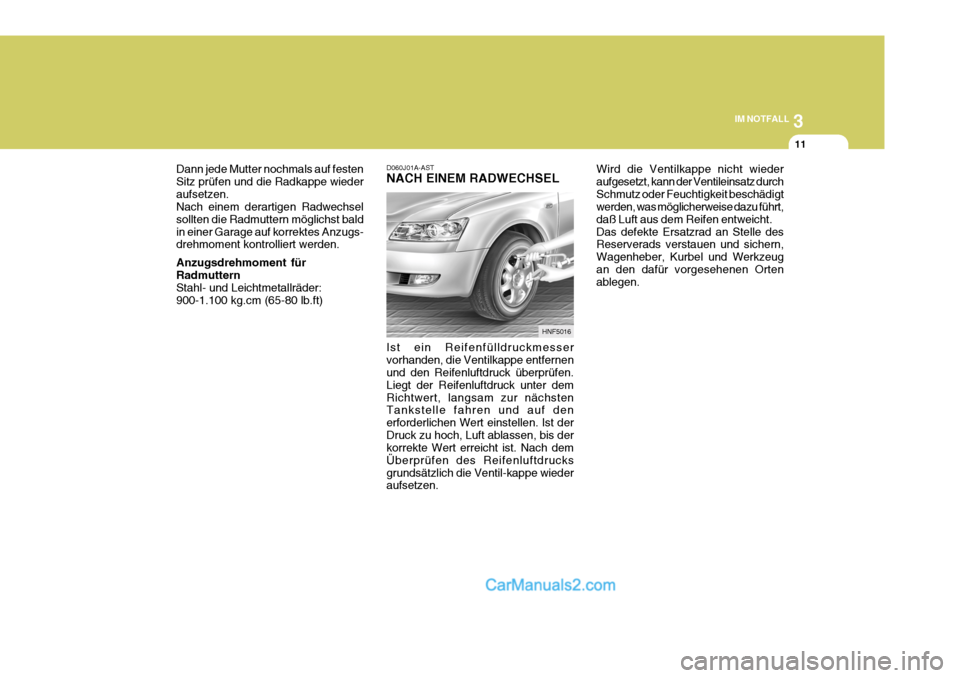

D060J01A-AST NACH EINEM RADWECHSEL
Dann jede Mutter nochmals auf festen Sitz prüfen und die Radkappe wiederaufsetzen. Nach einem derartigen Radwechsel sollten die Radmuttern möglichst baldin einer Garage auf korrektes Anzugs- drehmoment kontrolliert werden. Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder:900-1.100 kg.cm (65-80 lb.ft) Wird die Ventilkappe nicht wiederaufgesetzt, kann der Ventileinsatz durchSchmutz oder Feuchtigkeit beschädigt werden, was möglicherweise dazu führt, daß Luft aus dem Reifen entweicht.Das defekte Ersatzrad an Stelle des Reserverads verstauen und sichern, Wagenheber, Kurbel und Werkzeugan den dafür vorgesehenen Orten ablegen.
Page 184 of 266

3IM NOTFALL
12

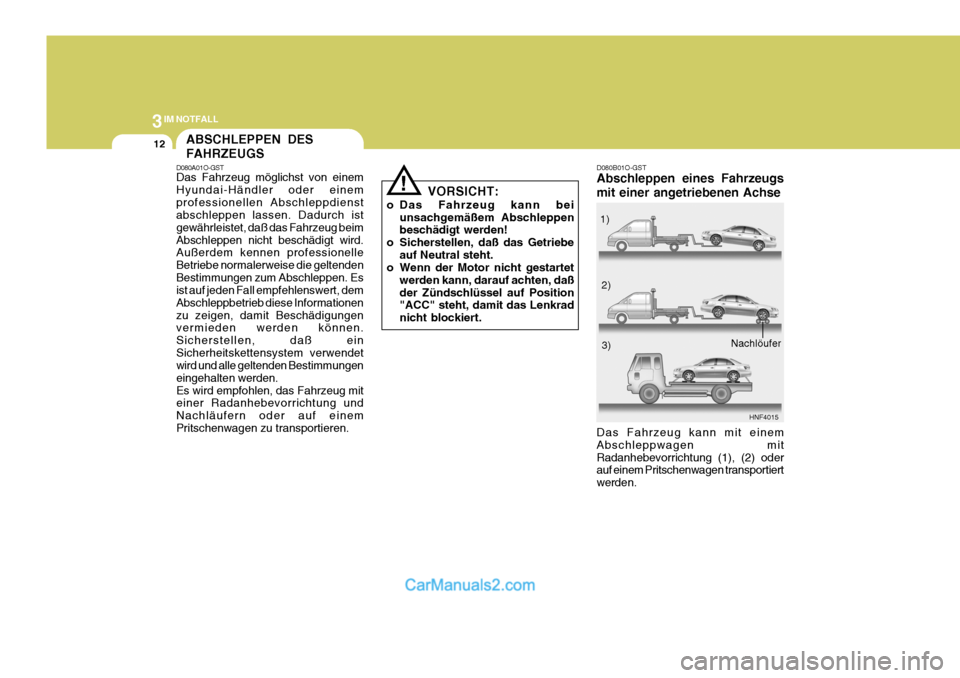

D080B01O-GST Abschleppen eines Fahrzeugs mit einer angetriebenen Achse Das Fahrzeug kann mit einem Abschleppwagen mitRadanhebevorrichtung (1), (2) oder auf einem Pritschenwagen transportiert werden.
HNF4015
1)
2)3)
Nachlöufer
! VORSICHT:
o Das Fahrzeug kann bei unsachgemäßem Abschleppen beschädigt werden!
o Sicherstellen, daß das Getriebe
auf Neutral steht.
o Wenn der Motor nicht gestartet
werden kann, darauf achten, daß der Zündschlüssel auf Position "ACC" steht, damit das Lenkrad nicht blockiert.
ABSCHLEPPEN DES FAHRZEUGS
D080A01O-GST Das Fahrzeug möglichst von einem Hyundai-Händler oder einemprofessionellen Abschleppdienst abschleppen lassen. Dadurch ist gewährleistet, daß das Fahrzeug beimAbschleppen nicht beschädigt wird. Außerdem kennen professionelle Betriebe normalerweise die geltendenBestimmungen zum Abschleppen. Es ist auf jeden Fall empfehlenswert, dem Abschleppbetrieb diese Informationenzu zeigen, damit Beschädigungen vermieden werden können. Sicherstellen, daß einSicherheitskettensystem verwendet wird und alle geltenden Bestimmungen eingehalten werden.Es wird empfohlen, das Fahrzeug mit einer Radanhebevorrichtung und Nachläufern oder auf einemPritschenwagen zu transportieren.
Page 185 of 266

3
IM NOTFALL
13

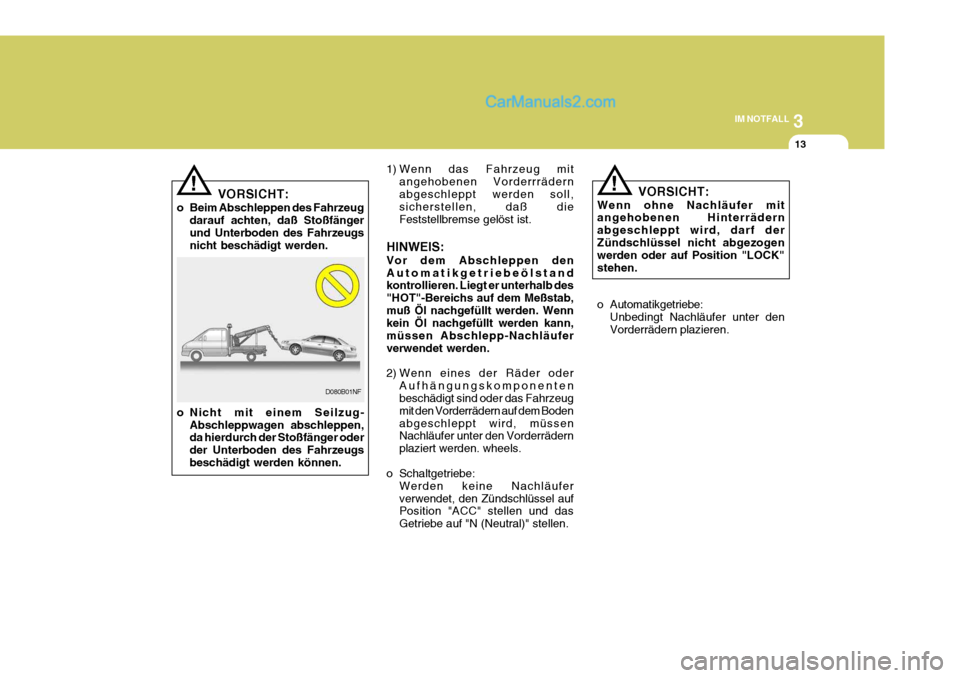

! 1) Wenn das Fahrzeug mit
angehobenen Vorderrrädern abgeschleppt werden soll, sicherstellen, daß die Feststellbremse gelöst ist.
HINWEIS: Vor dem Abschleppen den Automatikgetriebeölstand kontrollieren. Liegt er unterhalb des "HOT"-Bereichs auf dem Meßstab,muß Öl nachgefüllt werden. Wenn kein Öl nachgefüllt werden kann, müssen Abschlepp-Nachläuferverwendet werden.
2) Wenn eines der Räder oder Aufhängungskomponenten beschädigt sind oder das Fahrzeug mit den Vorderrädern auf dem Bodenabgeschleppt wird, müssen Nachläufer unter den Vorderrädern plaziert werden. wheels.
o Schaltgetriebe: Werden keine Nachläuferverwendet, den Zündschlüssel auf Position "ACC" stellen und das Getriebe auf "N (Neutral)" stellen. o Automatikgetriebe:
Unbedingt Nachläufer unter den Vorderrädern plazieren.! VORSICHT:
Wenn ohne Nachläufer mit angehobenen Hinterrädern abgeschleppt wird, darf derZündschlüssel nicht abgezogen werden oder auf Position "LOCK" stehen.
VORSICHT:
o Beim Abschleppen des Fahrzeug darauf achten, daß Stoßfänger und Unterboden des Fahrzeugs nicht beschädigt werden.
o Nicht mit einem Seilzug- Abschleppwagen abschleppen, da hierdurch der Stoßfänger oder der Unterboden des Fahrzeugsbeschädigt werden können.
D080B01NF
Page 186 of 266

3IM NOTFALL
14
Nicht versuchen, das Fahrzeug auf diese Weise auf nicht befestigtemUntergrund abzuschleppen. Dies kann zu schweren Beschädigungen des Fahrzeugs führen.Ein solches Abschleppen darf auch dann nicht vorgenommen werden, wenn Räder, Getriebe, Achsen,Lenkung oder Bremsen beschädigt sind. Vor dem Abschleppen überprüfen, ob das Getriebe in dieNeutralstellung und der Zündschlüssel in die Stellung "ACC" (bei ausgeschaltetem Motor) oder in dieFahrposition "ON" (bei laufendem Motor) geschaltet wurde. Im abgeschleppten Fahrzeug muß einFahrer sitzen, der die Lenkung und die Bremsen betätigt. Da dabei keine Servounterstützung zur Verfügungsteht, muß beim Bremsen und Lenken mehr Kraft aufgewendet werden. HINWEIS: Vor dem Abschleppen den Stand der Getriebeflüssigkeit überprüfen. Liegt der Flüssigkeitsstand auf dem Meßstab unter der Markierung"HOT", Flüssigkeit zufügen.

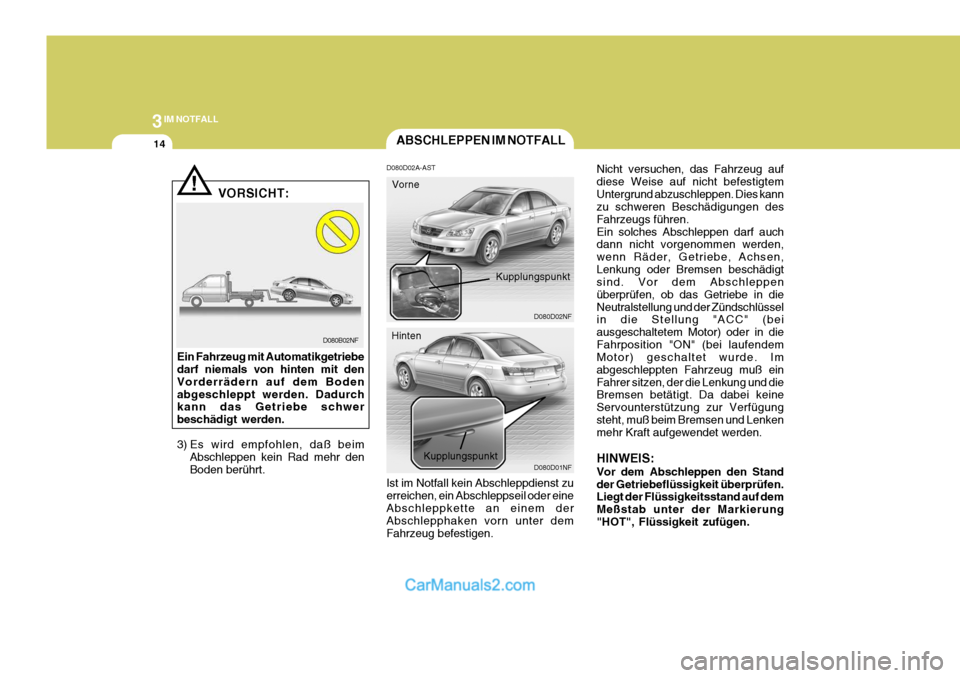

ABSCHLEPPEN IM NOTFALL
D080D02A-AST Ist im Notfall kein Abschleppdienst zu erreichen, ein Abschleppseil oder eineAbschleppkette an einem der Abschlepphaken vorn unter dem Fahrzeug befestigen. D080D02NF D080D01NF
Vorne
Hinten
Kupplungspunkt
Kupplungspunkt
! VORSICHT:
Ein Fahrzeug mit Automatikgetriebe darf niemals von hinten mit den Vorderrädern auf dem Bodenabgeschleppt werden. Dadurch kann das Getriebe schwer beschädigt werden.
3) Es wird empfohlen, daß beim Abschleppen kein Rad mehr den Boden berührt. D080B02NF
Page 187 of 266

3
IM NOTFALL
15WENN SIE IHRE SCHLÜSSEL VERLIEREN

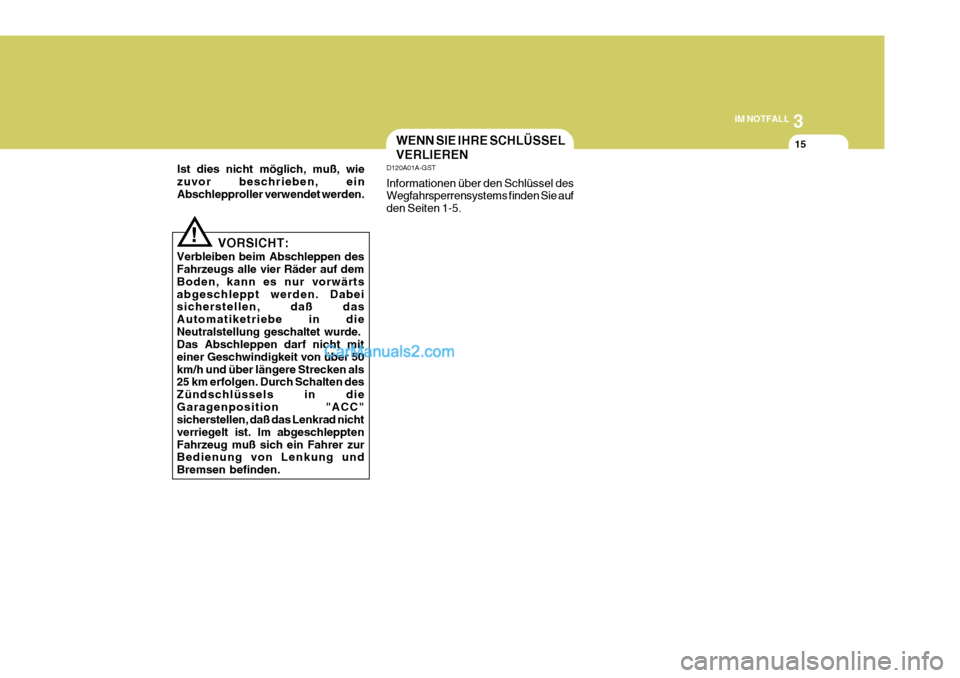

D120A01A-GST Informationen über den Schlüssel des Wegfahrsperrensystems finden Sie auf den Seiten 1-5.
! VORSICHT:
Verbleiben beim Abschleppen des Fahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärtsabgeschleppt werden. Dabei sicherstellen, daß das Automatiketriebe in dieNeutralstellung geschaltet wurde. Das Abschleppen darf nicht mit einer Geschwindigkeit von über 50km/h und über längere Strecken als 25 km erfolgen. Durch Schalten des Zündschlüssels in dieGaragenposition "ACC" sicherstellen, daß das Lenkrad nicht verriegelt ist. Im abgeschlepptenFahrzeug muß sich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden. Ist dies nicht möglich, muß, wiezuvor beschrieben, einAbschlepproller verwendet werden.
Page 188 of 266

4

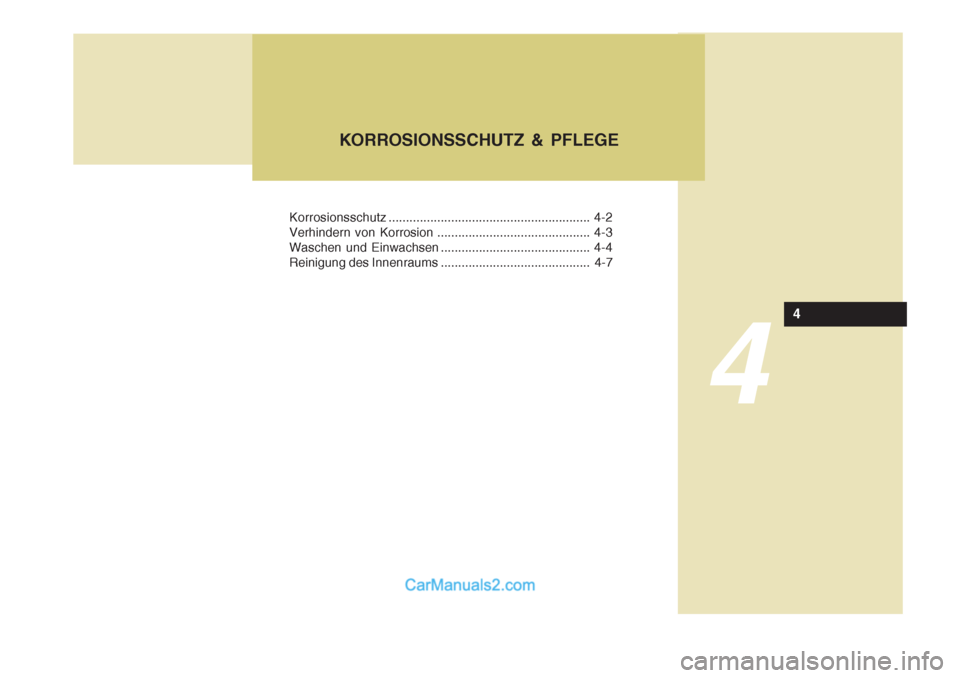

Korrosionsschutz.......................................................... 4-2
Verhindern von Korrosion ............................................ 4-3
Waschen und Einwachsen ........................................... 4-4
Reinigung des Innenraums ........................................... 4-7 KORROSIONSSCHUTZ & PFLEGE
4
Page 189 of 266

4KORROSIONSSCHUTZ & PFLEGE
2KORROSIONSSCHUTZ

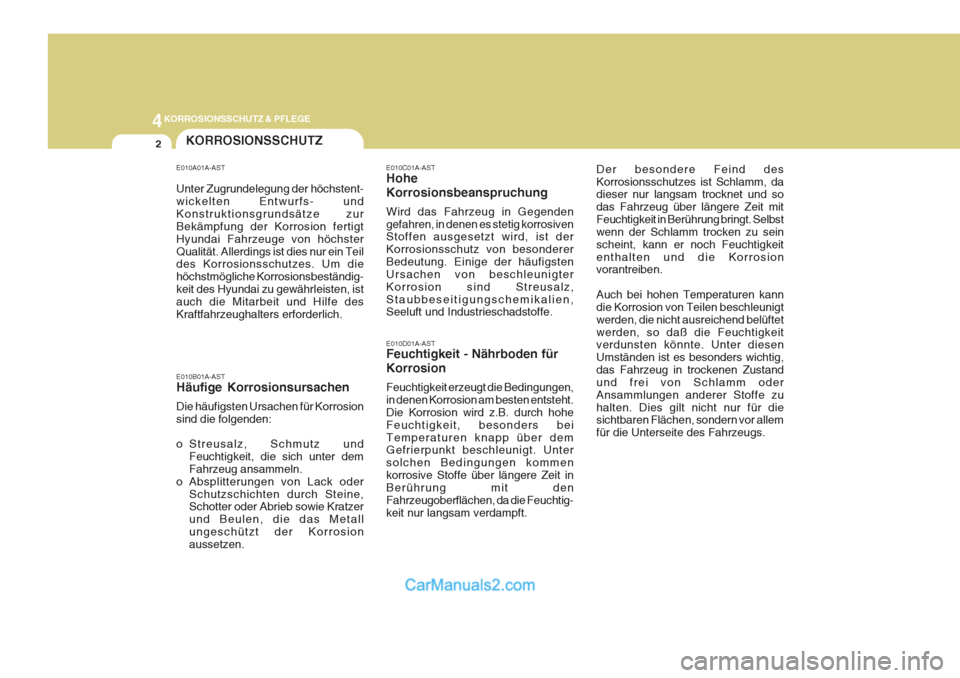

E010D01A-AST Feuchtigkeit - Nährboden für Korrosion Feuchtigkeit erzeugt die Bedingungen, in denen Korrosion am besten entsteht.Die Korrosion wird z.B. durch hoheFeuchtigkeit, besonders beiTemperaturen knapp über dem Gefrierpunkt beschleunigt. Unter solchen Bedingungen kommenkorrosive Stoffe über längere Zeit inBerührung mit denFahrzeugoberflächen, da die Feuchtig-keit nur langsam verdampft. Der besondere Feind desKorrosionsschutzes ist Schlamm, da dieser nur langsam trocknet und so das Fahrzeug über längere Zeit mitFeuchtigkeit in Berührung bringt. Selbstwenn der Schlamm trocken zu seinscheint, kann er noch Feuchtigkeitenthalten und die Korrosion vorantreiben. Auch bei hohen Temperaturen kann die Korrosion von Teilen beschleunigtwerden, die nicht ausreichend belüftetwerden, so daß die Feuchtigkeit verdunsten könnte. Unter diesen Umständen ist es besonders wichtig,das Fahrzeug in trockenen Zustandund frei von Schlamm oderAnsammlungen anderer Stoffe zuhalten. Dies gilt nicht nur für die sichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs.
E010A01A-AST Unter Zugrundelegung der höchstent- wickelten Entwurfs- undKonstruktionsgrundsätze zurBekämpfung der Korrosion fertigtHyundai Fahrzeuge von höchsterQualität. Allerdings ist dies nur ein Teil des Korrosionsschutzes. Um die höchstmögliche Korrosionsbeständig-keit des Hyundai zu gewährleisten, istauch die Mitarbeit und Hilfe desKraftfahrzeughalters erforderlich.
E010C01A-AST Hohe Korrosionsbeanspruchung Wird das Fahrzeug in Gegenden gefahren, in denen es stetig korrosiven Stoffen ausgesetzt wird, ist der Korrosionsschutz von besondererBedeutung. Einige der häufigstenUrsachen von beschleunigterKorrosion sind Streusalz,Staubbeseitigungschemikalien, Seeluft und Industrieschadstoffe.
E010B01A-ASTHäufige Korrosionsursachen Die häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder Schutzschichten durch Steine, Schotter oder Abrieb sowie Kratzer und Beulen, die das Metallungeschützt der Korrosionaussetzen.
Page 190 of 266

4
KORROSIONSSCHUTZ & PFLEGE
3
E020B01A-AST Das Fahrzeug sauberhalten Die beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßigeReinigung, um das Fahrzeug sauberund frei von korrosiven Stoffen zuhalten. Dabei muß besonders der Unterseite des Fahrzeugs Beachtung gelten.
o In Gegenden mit hochkorrosiven
Umwelteinflüssen häufiger Verwendung von Streusalz, Meeresnähe, mit industrieller Schadstoffbelastungen, saurerRegen usw. - müssen besondereMaßnahmen zum Korrosionsschutzvorgernommen werden. Im Wintermuß die Fahrzeugunterseite mindestens einmal monatlich abgespritzt und nach dem Wintersorgfältig gereinigt werden.

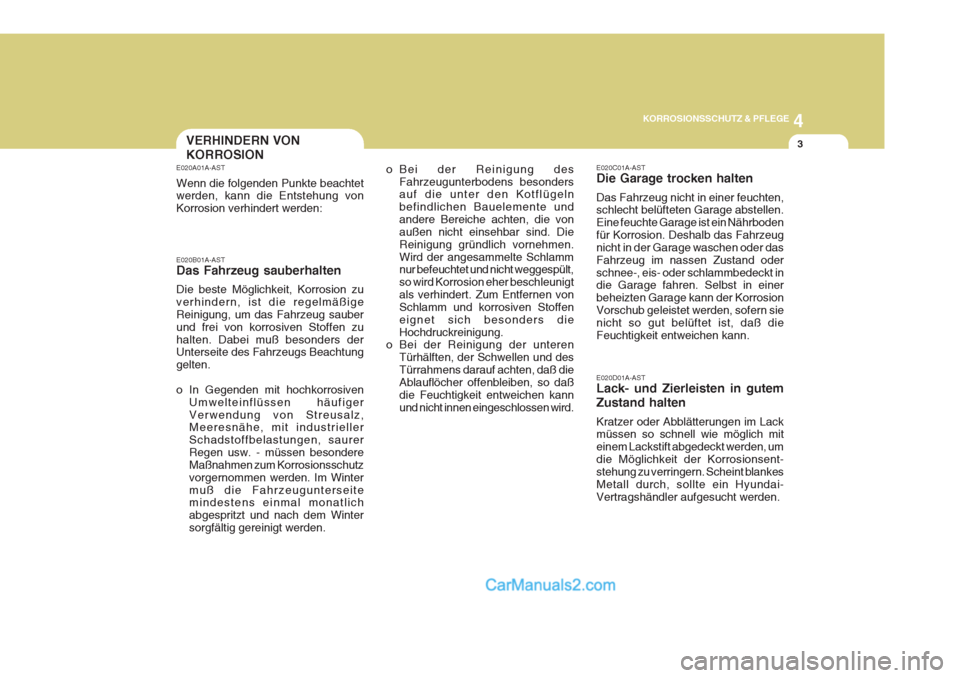

E020A01A-AST Wenn die folgenden Punkte beachtet werden, kann die Entstehung von Korrosion verhindert werden:
o Bei der Reinigung des
Fahrzeugunterbodens besonders auf die unter den Kotflügeln befindlichen Bauelemente undandere Bereiche achten, die vonaußen nicht einsehbar sind. DieReinigung gründlich vornehmen.Wird der angesammelte Schlamm nur befeuchtet und nicht weggespült, so wird Korrosion eher beschleunigtals verhindert. Zum Entfernen vonSchlamm und korrosiven Stoffeneignet sich besonders dieHochdruckreinigung.
o Bei der Reinigung der unteren
Türhälften, der Schwellen und desTürrahmens darauf achten, daß dieAblauflöcher offenbleiben, so daßdie Feuchtigkeit entweichen kannund nicht innen eingeschlossen wird. E020D01A-AST Lack- und Zierleisten in gutem Zustand halten Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich mit einem Lackstift abgedeckt werden, umdie Möglichkeit der Korrosionsent-stehung zu verringern. Scheint blankesMetall durch, sollte ein Hyundai-Vertragshändler aufgesucht werden.
E020C01A-AST Die Garage trocken halten Das Fahrzeug nicht in einer feuchten, schlecht belüfteten Garage abstellen. Eine feuchte Garage ist ein Nährbodenfür Korrosion. Deshalb das Fahrzeugnicht in der Garage waschen oder dasFahrzeug im nassen Zustand oderschnee-, eis- oder schlammbedeckt in die Garage fahren. Selbst in einer beheizten Garage kann der KorrosionVorschub geleistet werden, sofern sienicht so gut belüftet ist, daß dieFeuchtigkeit entweichen kann.
VERHINDERN VON KORROSION
