Motorrummet..................................................................... 5-2
Kontroller, allmänt ............................................................. 5-5
Motorolja - kontroll och påfyllning .................................... 5-6
Kylvätska - kontroll och byte .......................................... 5-10
Motorluftfilter - byte ......................................................... 5-11
Torkarblad - kontroll och byte ........................................ 5-11
Spolarvätska - kontroll och påfyllning ............................ 5-13
Kontroll av växellådsolja (Manuell) ................................ 5-13
Oljenivå i automatväxellåda - kontroll ............................5-14
Bromsar - kontroll ........................................................... 5-15
Luftkonditioneringen-skötsel ...........................................5-16
Kupéluftfilter - byte .......................................................... 5-17
Styrningen - kontroll ........................................................ 5-17
Säkringar och reläer - kontroll och byte ........................5-18
Batteri - kontroll ............................................................... 5-20
Elektrisk kylfläkt - kontroll ............................................... 5-21
Styrservovätska - kontroll och påfyllning ....................... 5-22
Tömmning av vatten ur bränslefiltret .............................5-22
Glödlampor - byte ........................................................... 5-23
Lampans wattal ............................................................... 5-29
Säkringar och reläer, översikt ........................................ 5-30
UNDERHÅLL - GÖR-DET-SJÄLV
5
5

5 UNDERHÅLL - GÖR-DET-SJÄLV
2

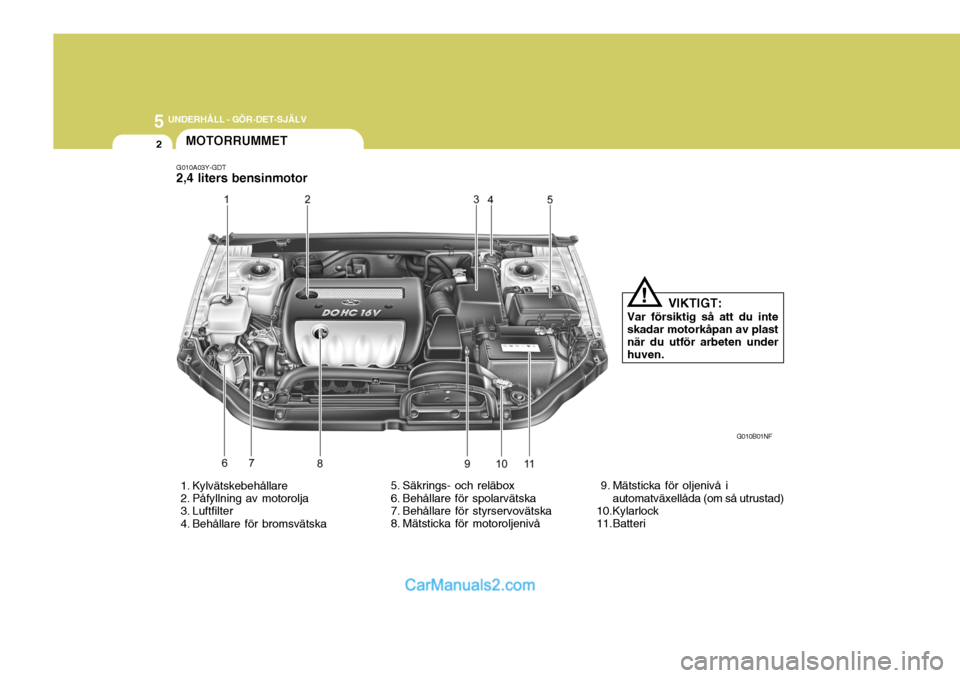

1. Kylvätskebehållare
2. PÃ¥fyllning av motorolja
3. Luftfilter
4. Behållare för bromsvätska 5. Säkrings- och reläbox
6. Behållare för spolarvätska
7. Behållare för styrservovätska
8. Mätsticka för motoroljenivå
9. Mätsticka för oljenivå i
automatväxellåda (om så utrustad)
10.Kylarlock
11.Batteri
G010A03Y-GDT 2,4 liters bensinmotor
MOTORRUMMET
VIKTIGT:
Var försiktig så att du inte
skadar motorkåpan av plast när du utför arbeten underhuven.
!
G010B01NF

5
UNDERHÅLL - GÖR-DET-SJÄLV
3

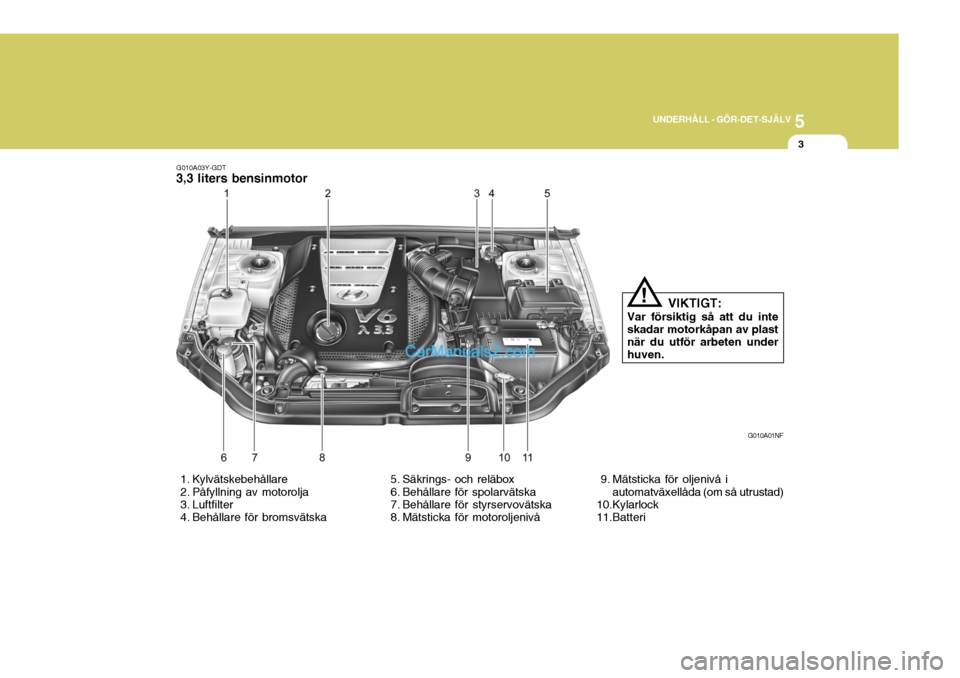

G010A03Y-GDT
3,3 liters bensinmotor
G010A01NF
1. Kylvätskebehållare
2. PÃ¥fyllning av motorolja
3. Luftfilter
4. Behållare för bromsvätska 5. Säkrings- och reläbox
6. Behållare för spolarvätska
7. Behållare för styrservovätska
8. Mätsticka för motoroljenivå 9. Mätsticka för oljenivå i
automatväxellåda (om så utrustad)
10.Kylarlock
11.Batteri VIKTIGT:
Var försiktig så att du inte skadar motorkåpan av plast när du utför arbeten underhuven.
!

5 UNDERHÅLL - GÖR-DET-SJÄLV
4
G010C01NF-GDT Dieselmotor (2,0 liters)
ONF055001
!VIKTIGT:
Var försiktig så att du inte skadar motorkå-panav plast när du utför arbeten under huven.

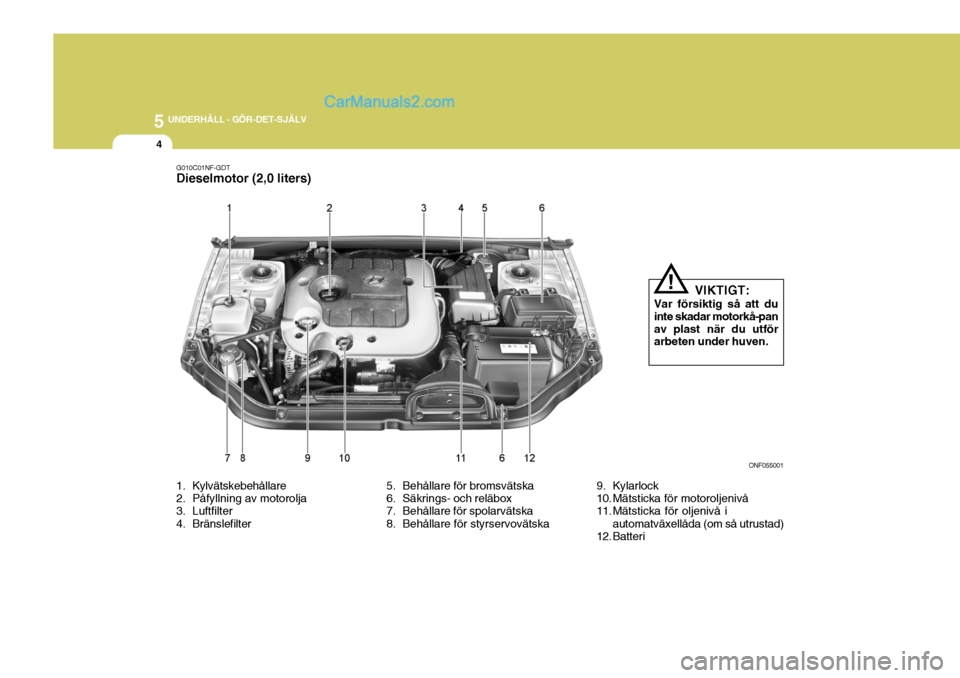

1. Kylvätskebehållare
2. PÃ¥fyllning av motorolja
3. Luftfilter
4. Bränslefilter 5. Behållare för bromsvätska
6. Säkrings- och reläbox
7. Behållare för spolarvätska
8. Behållare för styrservovätska 9. Kylarlock
10. Mätsticka för motoroljenivå
11. Mätsticka för oljenivå i
automatväxellåda (om så utrustad)
12. Batteri

5
UNDERHÅLL - GÖR-DET-SJÄLV

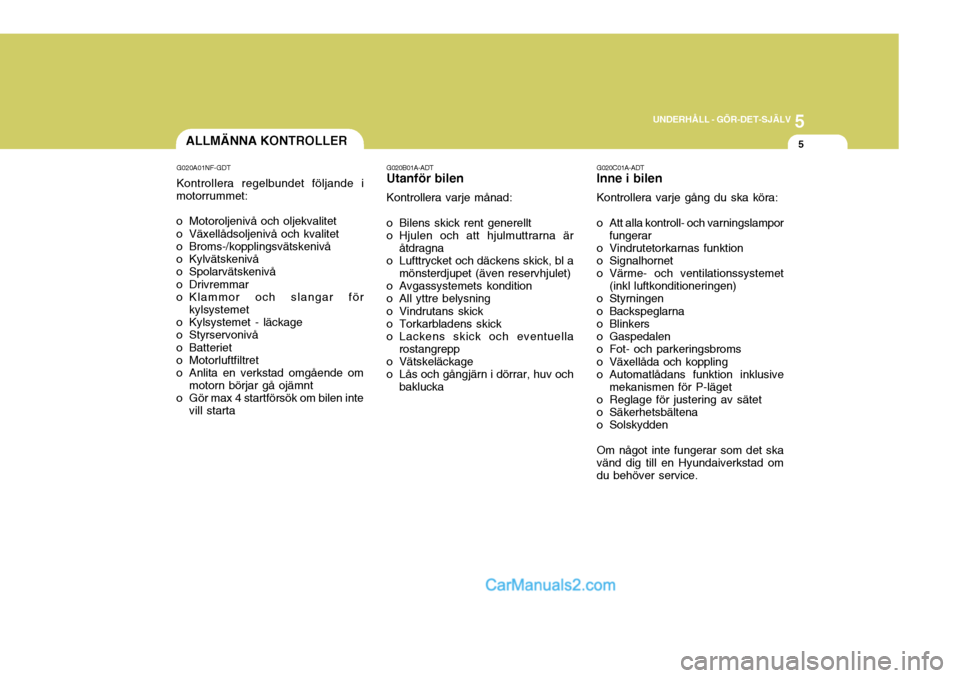

5ALLMÄNNA KONTROLLER
G020A01NF-GDT Kontrollera regelbundet följande i
motorrummet:
o Motoroljenivå och oljekvalitet
o Växellådsoljenivå och kvalitet
o Broms-/kopplingsvätskenivå
o Kylvätskenivå
o Spolarvätskenivå
o Drivremmar
o Klammor och slangar för
kylsystemet
o Kylsystemet - läckage
o Styrservonivå
o Batteriet
o Motorluftfiltret
o Anlita en verkstad omgående om motorn börjar gå ojämnt
o Gör max 4 startförsök om bilen inte vill starta G020B01A-ADT
Utanför bilen
Kontrollera varje månad:
o Bilens skick rent generellt
o Hjulen och att hjulmuttrarna är åtdragna
o Lufttrycket och däckens skick, bl a mönsterdjupet (även reservhjulet)
o Avgassystemets kondition
o All yttre belysning
o Vindrutans skick
o Torkarbladens skick
o Lackens skick och eventuella rostangrepp
o Vätskeläckage
o Lås och gångjärn i dörrar, huv och baklucka G020C01A-ADT Inne i bilen Kontrollera varje gång du ska köra:
o Att alla kontroll- och varningslampor
fungerar
o Vindrutetorkarnas funktion
o Signalhornet
o Värme- och ventilationssystemet
(inkl luftkonditioneringen)
o Styrningen
o Backspeglarna
o Blinkers
o Gaspedalen
o Fot- och parkeringsbroms
o Växellåda och koppling
o Automatlådans funktion inklusive
mekanismen för P-läget
o Reglage för justering av sätet
o Säkerhetsbältena
o Solskydden Om något inte fungerar som det ska vänd dig till en Hyundaiverkstad omdu behöver service.

5 UNDERHÅLL - GÖR-DET-SJÄLV

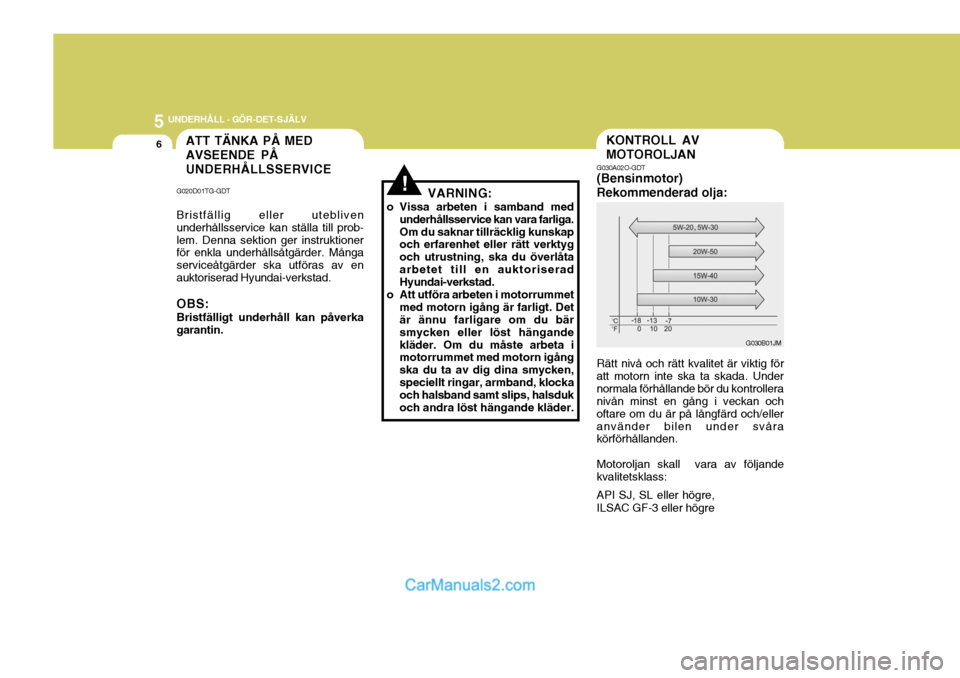

6KONTROLL AV MOTOROLJAN
G030A02O-GDT (Bensinmotor) Rekommenderad olja: Rätt nivå och rätt kvalitet är viktig för
att motorn inte ska ta skada. Under normala förhållande bör du kontrollera nivån minst en gång i veckan och oftare om du är på långfärd och/elleranvänder bilen under svåra körförhållanden.
Motoroljan skall vara av följande
kvalitetsklass:
API SJ, SL eller högre, ILSAC GF-3 eller högre G030B01JMATT TÄNKA PÅ MED AVSEENDE PÅUNDERHÅLLSSERVICE
G020D01TG-GDT Bristfällig eller utebliven underhållsservice kan ställa till prob-lem. Denna sektion ger instruktioner för enkla underhållsåtgärder. Många serviceåtgärder ska utföras av enauktoriserad Hyundai-verkstad. OBS: Bristfälligt underhåll kan påverka garantin.
!VARNING:
o Vissa arbeten i samband med underhållsservice kan vara farliga. Om du saknar tillräcklig kunskap och erfarenhet eller rätt verktyg och utrustning, ska du överlåtaarbetet till en auktoriserad Hyundai-verkstad.
o Att utföra arbeten i motorrummet med motorn igång är farligt. Detär ännu farligare om du bär smycken eller löst hängandekläder. Om du måste arbeta i motorrummet med motorn igång ska du ta av dig dina smycken,speciellt ringar, armband, klocka och halsband samt slips, halsduk och andra löst hängande kläder.

5
UNDERHÅLL - GÖR-DET-SJÄLV
7

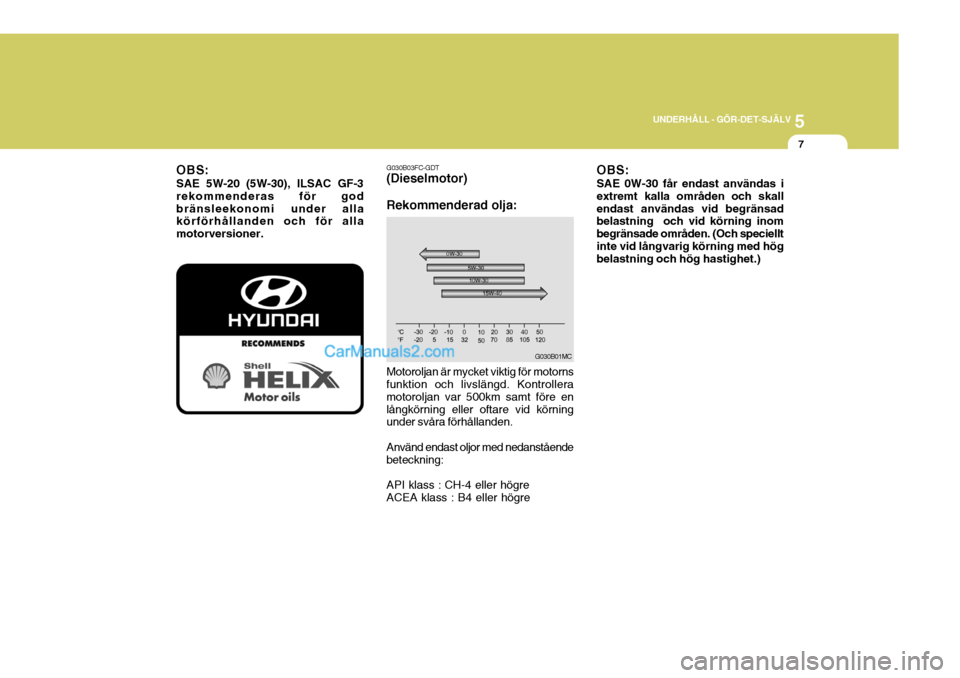

G030B03FC-GDT
(Dieselmotor) Rekommenderad olja:
Motoroljan är mycket viktig för motorns
funktion och livslängd. Kontrollera motoroljan var 500km samt före enlångkörning eller oftare vid körning under svåra förhållanden.
Använd endast oljor med nedanstående
beteckning:
API klass : CH-4 eller högre ACEA klass : B4 eller högre OBS: SAE 0W-30 får endast användas i extremt kalla områden och skallendast användas vid begränsad belastning och vid körning inom begränsade områden. (Och specielltinte vid långvarig körning med hög belastning och hög hastighet.)
G030B01MC
OBS: SAE 5W-20 (5W-30), ILSAC GF-3 rekommenderas för godbränsleekonomi under alla körförhållanden och för alla motorversioner.

5 UNDERHÅLL - GÖR-DET-SJÄLV
8

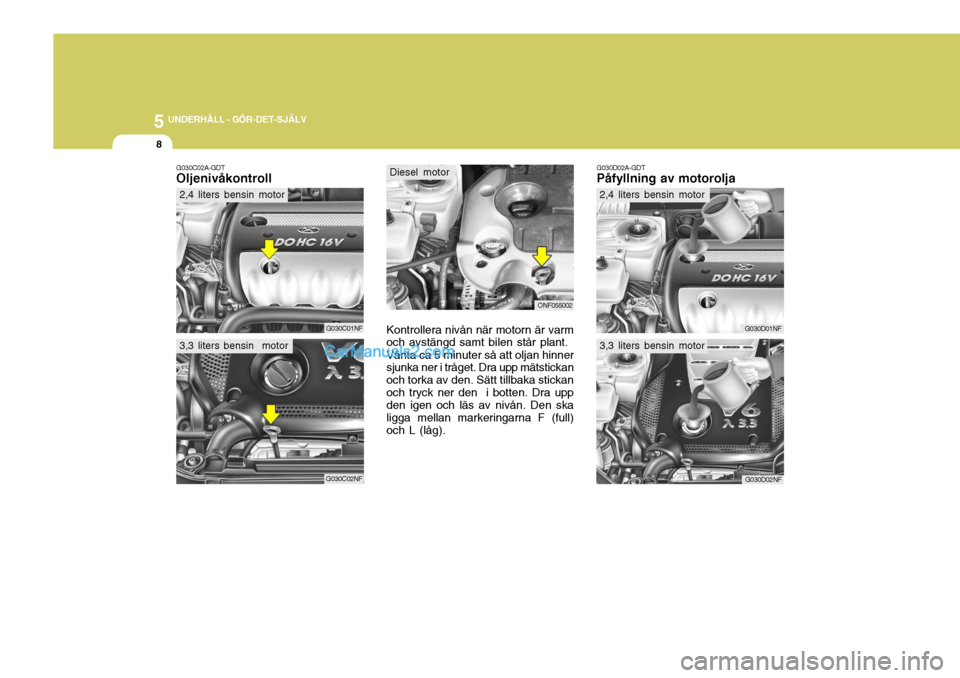

G030D02A-GDT
PÃ¥fyllning av motorolja
G030D01NF
G030D02NF
2,4 liters bensin motor
3,3 liters bensin motor
G030C02A-GDT Oljenivåkontroll 2,4 liters bensin motor
Kontrollera nivån när motorn är varm och avstängd samt bilen står plant. Vänta ca 5 minuter så att oljan hinner sjunka ner i tråget. Dra upp mätstickan och torka av den. Sätt tillbaka stickanoch tryck ner den i botten. Dra upp den igen och läs av nivån. Den ska ligga mellan markeringarna F (full)och L (låg).
3,3 liters bensin motor
G030C01NF
G030C02NF
Diesel motor
ONF055002

5
UNDERHÅLL - GÖR-DET-SJÄLV
9

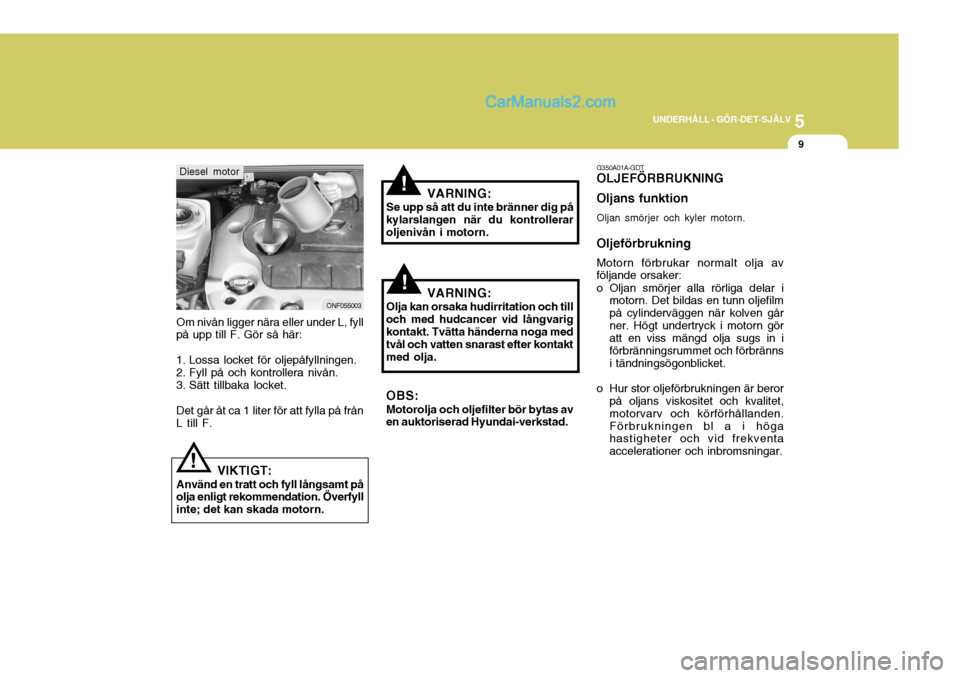

Om nivån ligger nära eller under L, fyll på upp till F. Gör så här:
1. Lossa locket för oljepåfyllningen.
2. Fyll på och kontrollera nivån.
3. Sätt tillbaka locket. Det går åt ca 1 liter för att fylla på frånL till F.
ONF055003
Diesel motor
!VARNING:
Se upp så att du inte bränner dig på kylarslangen när du kontrollerar oljenivån i motorn.
! VIKTIGT:
Använd en tratt och fyll långsamt på olja enligt rekommendation. Överfyll inte; det kan skada motorn.
VARNING:
Olja kan orsaka hudirritation och till och med hudcancer vid långvarigkontakt. Tvätta händerna noga med tvål och vatten snarast efter kontakt med olja.!
OBS: Motorolja och oljefilter bör bytas av en auktoriserad Hyundai-verkstad. G350A01A-GDT OLJEFÖRBRUKNING Oljans funktion Oljan smörjer och kyler motorn. Oljeförbrukning Motorn förbrukar normalt olja av följande orsaker:
o Oljan smörjer alla rörliga delar i
motorn. Det bildas en tunn oljefilm på cylinderväggen när kolven gårner. Högt undertryck i motorn gör att en viss mängd olja sugs in i förbränningsrummet och förbrännsi tändningsögonblicket.
o Hur stor oljeförbrukningen är beror på oljans viskositet och kvalitet,motorvarv och körförhållanden.Förbrukningen bl a i höga hastigheter och vid frekventa accelerationer och inbromsningar.

5 UNDERHÅLL - GÖR-DET-SJÄLV
10
!

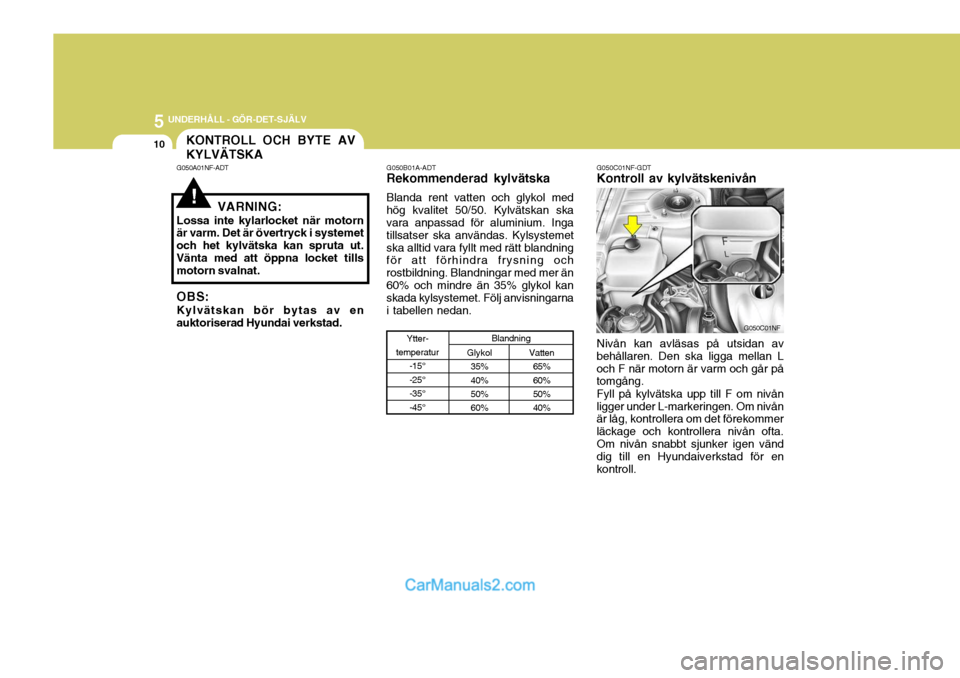

KONTROLL OCH BYTE AV KYLVÄTSKA
G050A01NF-ADT
VARNING:
Lossa inte kylarlocket när motorn
är varm. Det är övertryck i systemet och het kylvätska kan spruta ut.Vänta med att öppna locket tills motorn svalnat.
OBS: Kylvätskan bör bytas av en
auktoriserad Hyundai verkstad. G050B01A-ADT
Rekommenderad kylvätska
Blanda rent vatten och glykol med hög kvalitet 50/50. Kylvätskan ska vara anpassad för aluminium. Inga tillsatser ska användas. Kylsystemetska alltid vara fyllt med rätt blandning för att förhindra frysning och rostbildning. Blandningar med mer än60% och mindre än 35% glykol kan skada kylsystemet. Följ anvisningarna i tabellen nedan. G050C01NF-GDT
Kontroll av kylvätskenivån
Vatten
65% 60%50% 40%
Ytter-
temperatur
-15° -25°-35°-45° Blandning
Glykol 35%40%50% 60% Nivån kan avläsas på utsidan av
behållaren. Den ska ligga mellan L och F när motorn är varm och går på tomgång.
Fyll på kylvätska upp till F om nivån
ligger under L-markeringen. Om nivånär låg, kontrollera om det förekommer läckage och kontrollera nivån ofta.Om nivån snabbt sjunker igen vänd dig till en Hyundaiverkstad för en kontroll.
G050C01NF
