Hyundai Sonata

5
UNDERHÅLL - GÖR-DET-SJÄLV
21
!
!

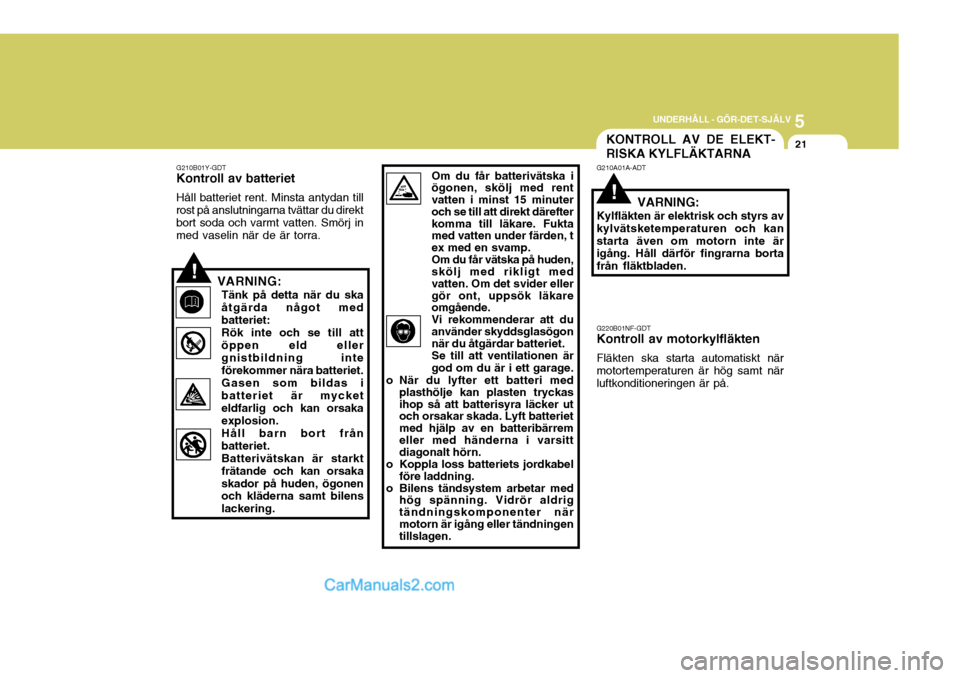

KONTROLL AV DE ELEKT- RISKA KYLFLÄKTARNA
G210A01A-ADT
VARNING:
Kylfläkten är elektrisk och styrs av kylvätsketemperaturen och kanstarta även om motorn inte är igång. Håll därför fingrarna borta från fläktbladen.
G210B01Y-GDT
Kontroll av batteriet
HÃ¥ll batteriet rent. Minsta antydan till
rost på anslutningarna tvättar du direkt bort soda och varmt vatten. Smörj in med vaselin när de är torra.
VARNING:
Tänk på detta när du ska åtgärda något medbatteriet:Rök inte och se till attöppen eld ellergnistbildning inte förekommer nära batteriet. Gasen som bildas i batteriet är mycket eldfarlig och kan orsakaexplosion.Håll barn bort frånbatteriet.Batterivätskan är starktfrätande och kan orsakaskador på huden, ögonen och kläderna samt bilens lackering. Om du får batterivätska i ögonen, skölj med rent vatten i minst 15 minuter och se till att direkt därefter komma till läkare. Fukta med vatten under färden, t ex med en svamp.Om du får vätska på huden,skölj med rikligt med vatten. Om det svider eller gör ont, uppsök läkare omgående. Vi rekommenderar att duanvänder skyddsglasögon när du åtgärdar batteriet. Se till att ventilationen är god om du är i ett garage.
o När du lyfter ett batteri med plasthölje kan plasten tryckas ihop så att batterisyra läcker ut och orsakar skada. Lyft batteriet med hjälp av en batteribärrem eller med händerna i varsitt diagonalt hörn.
o Koppla loss batteriets jordkabel
före laddning.
o Bilens tändsystem arbetar med hög spänning. Vidrör aldrigtändningskomponenter när motorn är igång eller tändningen tillslagen. G220B01NF-GDT Kontroll av motorkylfläkten Fläkten ska starta automatiskt när motortemperaturen är hög samt när luftkonditioneringen är på.

5 UNDERHÅLL - GÖR-DET-SJÄLV
22
G240A01A-ADT

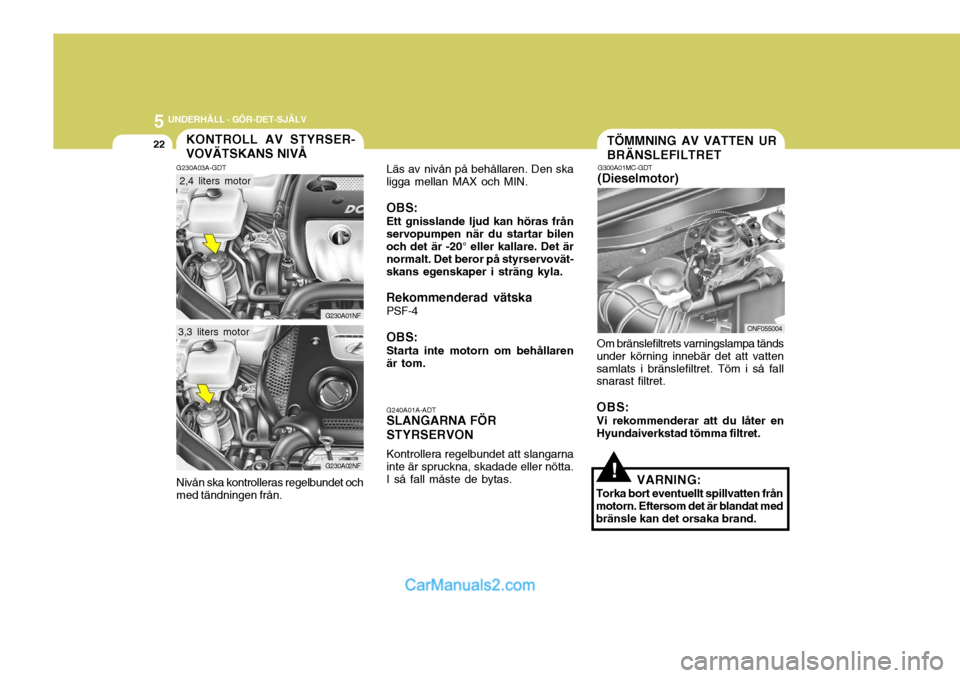

SLANGARNA FÖR STYRSERVON
Kontrollera regelbundet att slangarna inte är spruckna, skadade eller nötta. I så fall måste de bytas.
Läs av nivån på behållaren. Den skaligga mellan MAX och MIN. OBS: Ett gnisslande ljud kan höras från servopumpen när du startar bilen och det är -20° eller kallare. Det är normalt. Det beror på styrservovät-skans egenskaper i sträng kyla.
Rekommenderad vätska PSF-4 OBS: Starta inte motorn om behållaren är tom.KONTROLL AV STYRSER- VOVÄTSKANS NIVÅ
G230A03A-GDT
G230A01NF
Nivån ska kontrolleras regelbundet och med tändningen från.
G230A02NF
2,4 liters motor
3,3 liters motor
!
TÖMMNING AV VATTEN UR BRÄNSLEFILTRET
G300A01MC-GDT
(Dieselmotor)
Om bränslefiltrets varningslampa tänds
under körning innebär det att vatten samlats i bränslefiltret. Töm i så fall snarast filtret.
OBS: Vi rekommenderar att du låter en
Hyundaiverkstad tömma filtret.
VARNING:
Torka bort eventuellt spillvatten från motorn. Eftersom det är blandat medbränsle kan det orsaka brand.
ONF055004

5
UNDERHÅLL - GÖR-DET-SJÄLV

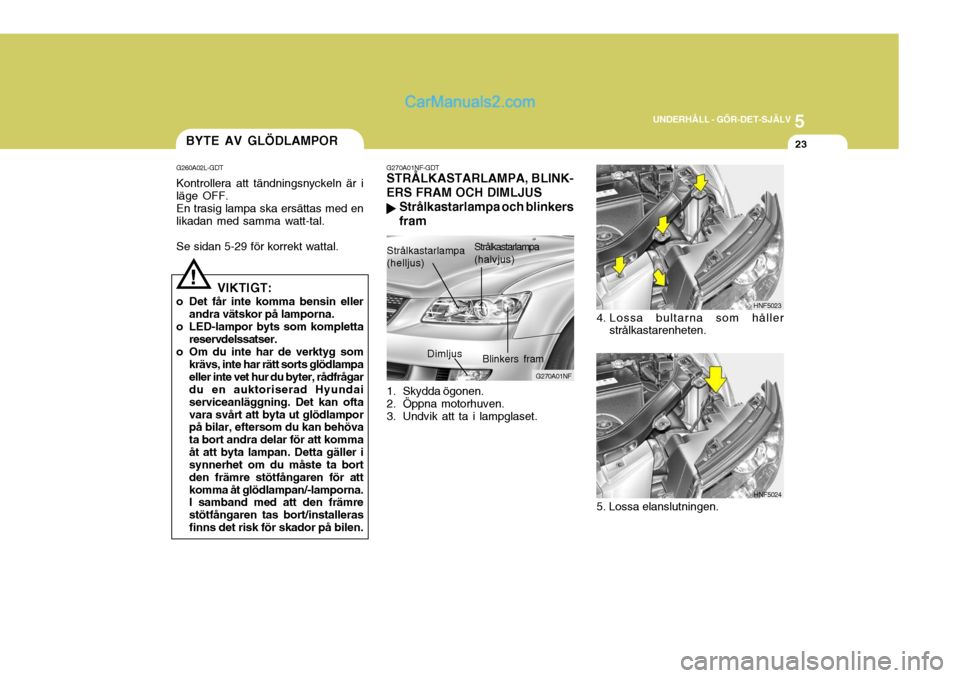

23BYTE AV GLÖDLAMPOR
G260A02L-GDT Kontrollera att tändningsnyckeln är i läge OFF. En trasig lampa ska ersättas med en likadan med samma watt-tal. Se sidan 5-29 för korrekt wattal.
VIKTIGT:
o Det får inte komma bensin eller andra vätskor på lamporna.
o LED-lampor byts som kompletta
reservdelssatser.
o Om du inte har de verktyg som
krävs, inte har rätt sorts glödlampa eller inte vet hur du byter, rådfrågar
du en auktoriserad Hyundai
serviceanläggning. Det kan ofta vara svårt att byta ut glödlampor på bilar, eftersom du kan behöva ta bort andra delar för att komma
åt att byta lampan. Detta gäller i synnerhet om du måste ta bort den främre stötfångaren för attkomma åt glödlampan/-lamporna. I samband med att den främre stötfångaren tas bort/installerasfinns det risk för skador på bilen.
!
1. Skydda ögonen.
2. Öppna motorhuven.
3. Undvik att ta i lampglaset.
G270A01NF-GDT
STRÃ…LKASTARLAMPA, BLINK- ERS FRAM OCH DIMLJUS
Strålkastarlampa och blinkersfram
Strålkastarlampa (helljus)
G270A01NF
Dimljus Strålkastarlampa (halvjus)
Blinkers fram
HNF5023
4. Lossa bultarna som håller strålkastarenheten.
HNF5024
5. Lossa elanslutningen.

5 UNDERHÅLL - GÖR-DET-SJÄLV
24
HNF5027

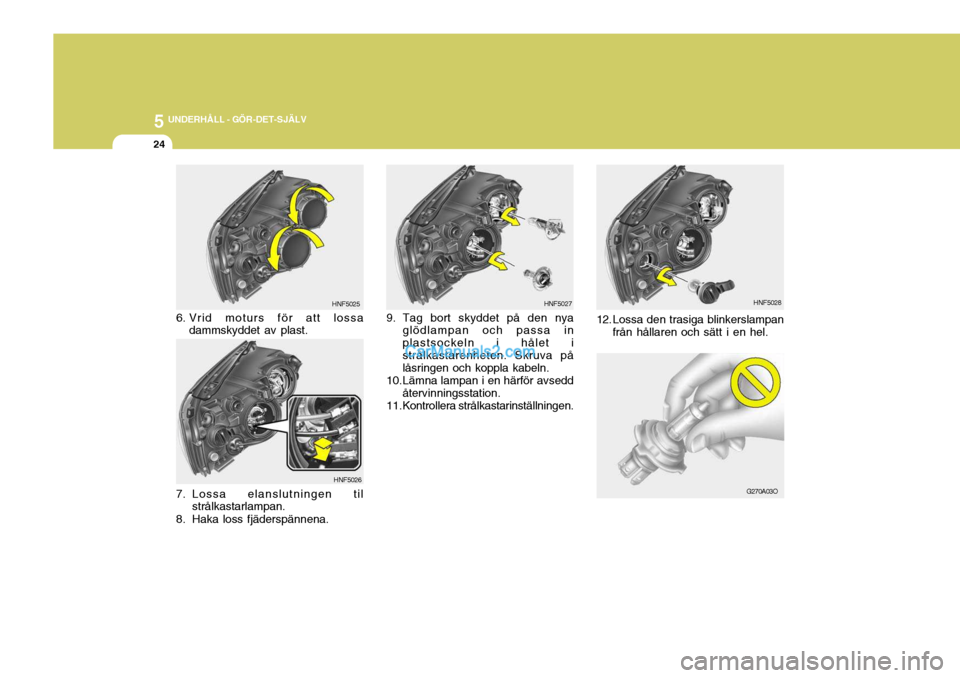

9. Tag bort skyddet på den nya glödlampan och passa in plastsockeln i hålet istrålkastarenheten. Skruva på låsringen och koppla kabeln.
10.Lämna lampan i en härför avsedd återvinningsstation.
11.Kontrollera strålkastarinställningen. 12. Lossa den trasiga blinkerslampan
från hållaren och sätt i en hel. HNF5028
G270A03OHNF5025
6. Vrid moturs för att lossa dammskyddet av plast.
HNF5026
7. Lossa elanslutningen til strålkastarlampan.
8. Haka loss fjäderspännena.

5
UNDERHÅLL - GÖR-DET-SJÄLV
25

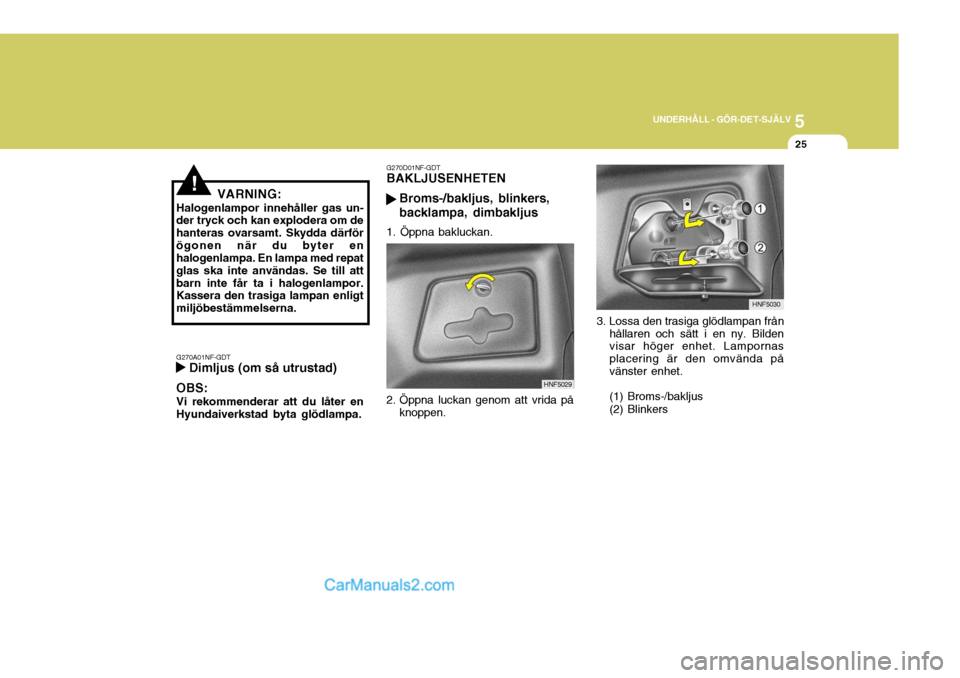

!VARNING:
Halogenlampor innehåller gas un-
der tryck och kan explodera om de hanteras ovarsamt. Skydda därförögonen när du byter en halogenlampa. En lampa med repat glas ska inte användas. Se till attbarn inte får ta i halogenlampor. Kassera den trasiga lampan enligt miljöbestämmelserna.
G270A01NF-GDT Dimljus (om så utrustad)
OBS: Vi rekommenderar att du låter en Hyundaiverkstad byta glödlampa.
G270D01NF-GDT
BAKLJUSENHETEN
Broms-/bakljus, blinkers, backlampa, dimbakljus
1. Öppna bakluckan.
2. Öppna luckan genom att vrida på knoppen. HNF5029
3. Lossa den trasiga glödlampan från
hållaren och sätt i en ny. Bilden visar höger enhet. Lampornas placering är den omvända på vänster enhet. (1) Broms-/bakljus (2) Blinkers HNF5030

5 UNDERHÅLL - GÖR-DET-SJÄLV
26
G270C01L-GDT

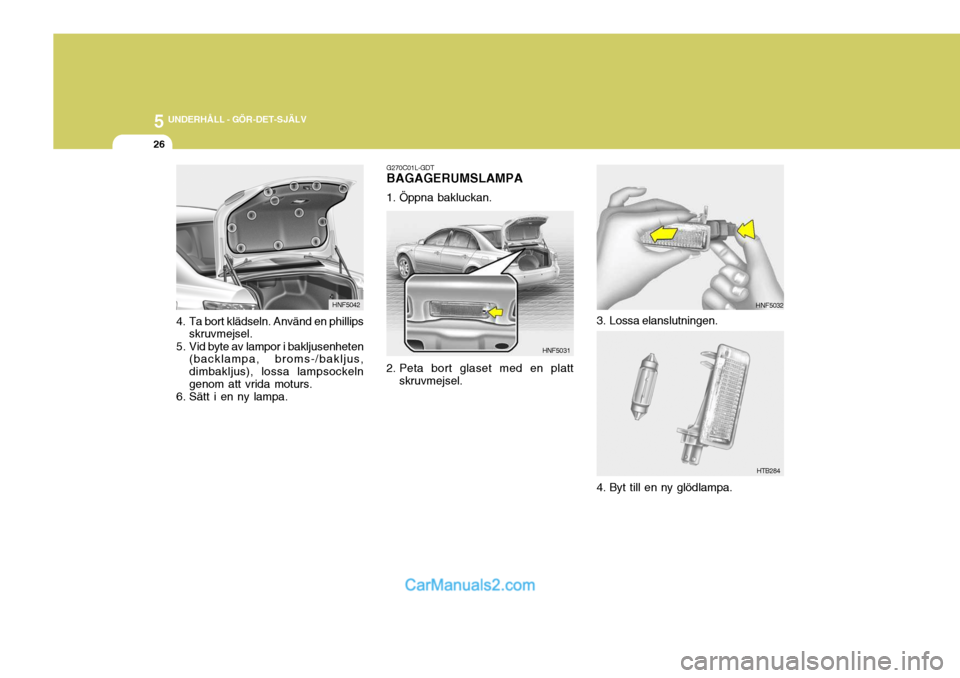

BAGAGERUMSLAMPA
1. Öppna bakluckan.
2. Peta bort glaset med en platt
skruvmejsel. HNF5031 HNF5032
HTB284
3. Lossa elanslutningen.
4. Byt till en ny glödlampa.
HNF5042
4. Ta bort klädseln. Använd en phillips skruvmejsel.
5. Vid byte av lampor i bakljusenheten (backlampa, broms-/bakljus, dimbakljus), lossa lampsockelngenom att vrida moturs.
6. Sätt i en ny lampa.

5
UNDERHÅLL - GÖR-DET-SJÄLV
27
G270E01A-GDT

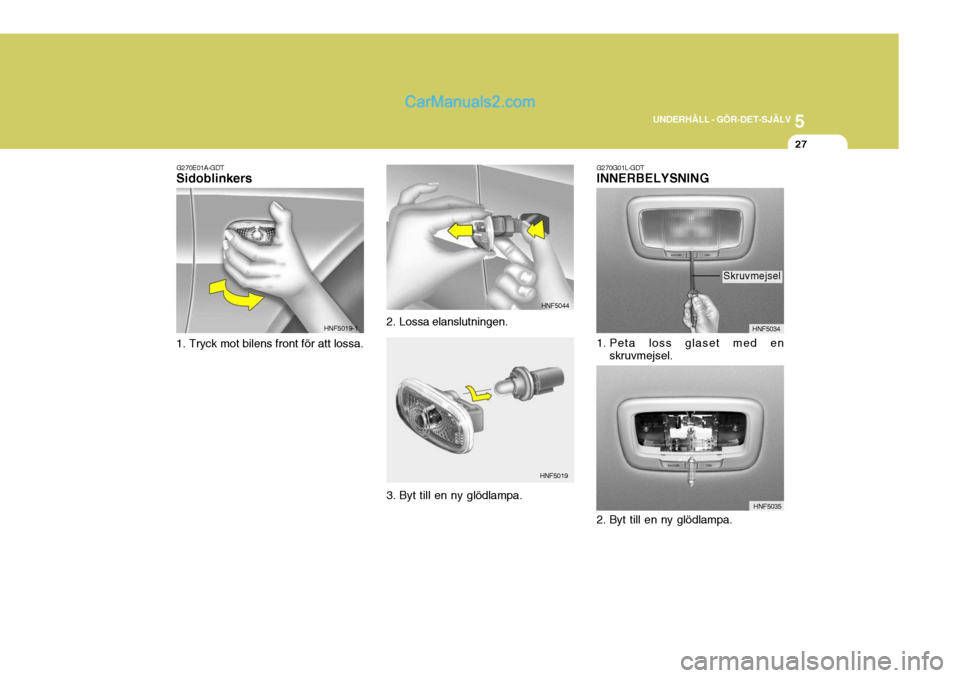

Sidoblinkers
1. Tryck mot bilens front för att lossa. HNF5019-1
HNF5044
HNF5019
2. Lossa elanslutningen.
3. Byt till en ny glödlampa.
G270G01L-GDT INNERBELYSNING
HNF5034
1. Peta loss glaset med en skruvmejsel.
HNF5035
Skruvmejsel
2. Byt till en ny glödlampa.

5 UNDERHÅLL - GÖR-DET-SJÄLV
28
HJM5039
HTB284
3. Lossa elanslutningen.
G270K01L-GDT

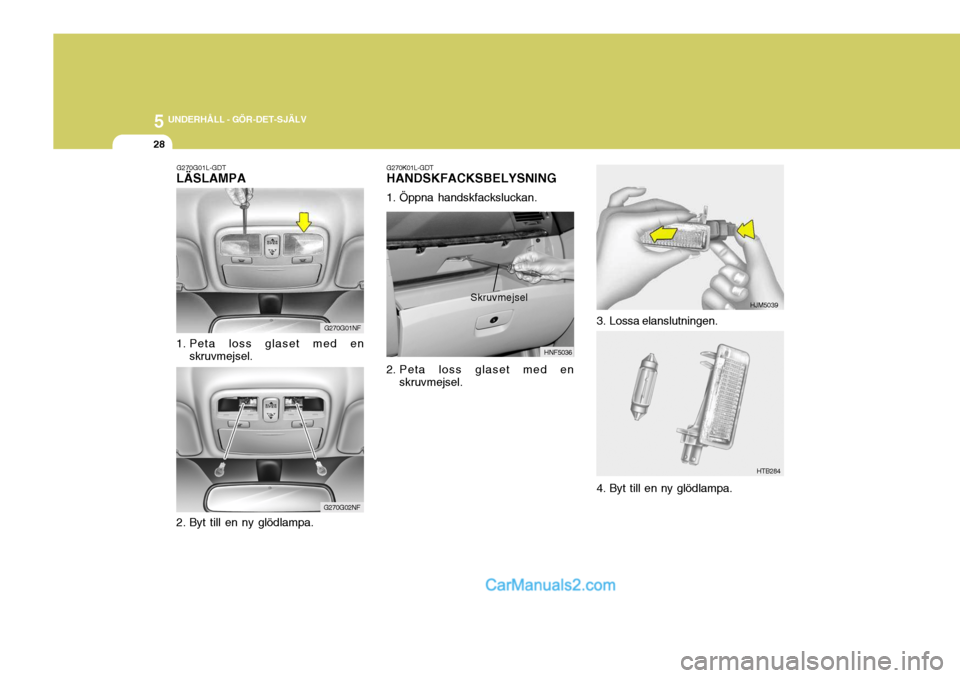

HANDSKFACKSBELYSNING
1. Öppna handskfacksluckan.
2. Peta loss glaset med en
skruvmejsel. HNF5036Skruvmejsel
4. Byt till en ny glödlampa.
G270G01NF
G270G02NF
G270G01L-GDT
LÄSLAMPA
1. Peta loss glaset med en
skruvmejsel.
2. Byt till en ny glödlampa.

5
UNDERHÅLL - GÖR-DET-SJÄLV
29
Sockel
P x 26d P14, 5s
BA15s
W2,1 x 9,5d
SV8, 5-8
W2,1 x 9,5d
GE881
W2,1 x 9,5d

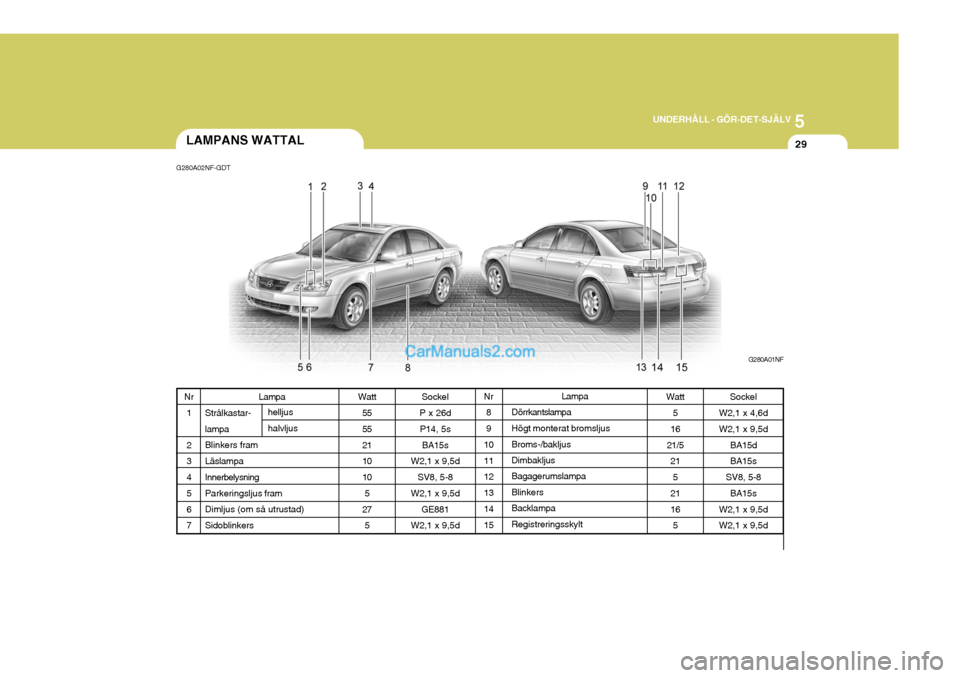

LAMPANS WATTAL
G280A02NF-GDT
G280A01NF
Lampa
Dörrkantslampa Högt monterat bromsljus
Broms-/bakljus Dimbakljus Bagagerumslampa
Blinkers Backlampa Registreringsskylt
Lampa
Strålkastar- lampa Blinkers fram Läslampa Innerbelysning Parkeringsljus fram Dimljus (om så utrustad) Sidoblinkers
Nr
1 2 3 4 5 6 7 Nr
8 9
1011 12 13 14 15
Watt
55 55 21 10 105
27 5
helljus halvljus
Watt
5
16
21/5 21
5
21 16 5Sockel
W2,1 x 4,6d W2,1 x 9,5d BA15dBA15s
SV8, 5-8 BA15s
W2,1 x 9,5dW2,1 x 9,5d

5 UNDERHÅLL - GÖR-DET-SJÄLV

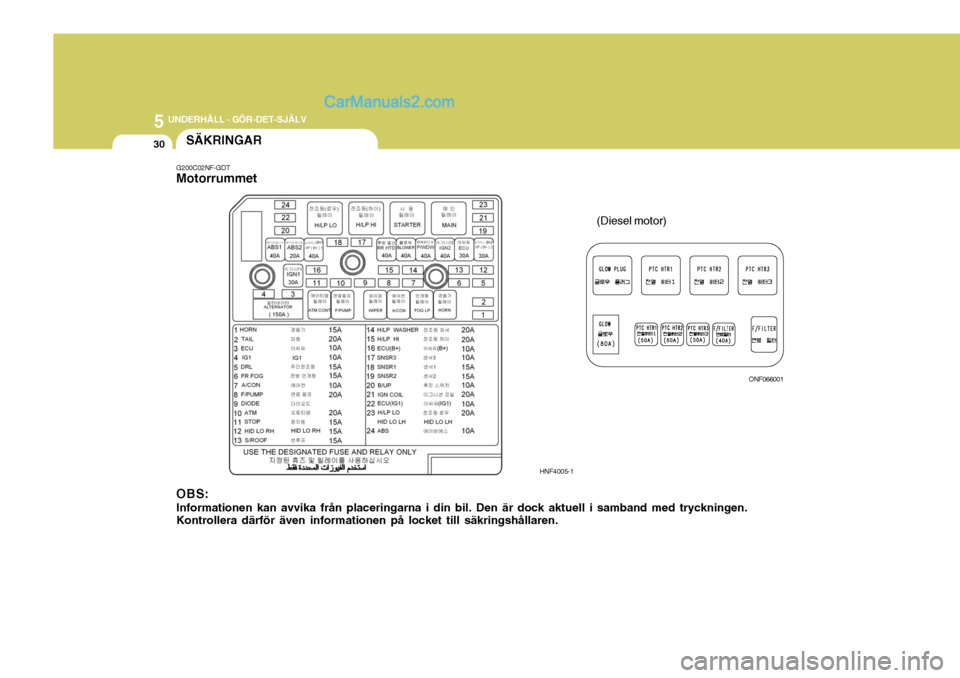

30SÄKRINGAR
G200C02NF-GDT Motorrummet OBS: Informationen kan avvika från placeringarna i din bil. Den är dock aktuell i samband med tryckningen. Kontrollera därför även informationen på locket till säkringshållaren. HNF4005-1ONF066001
(Diesel motor)
