Hyundai Sonata

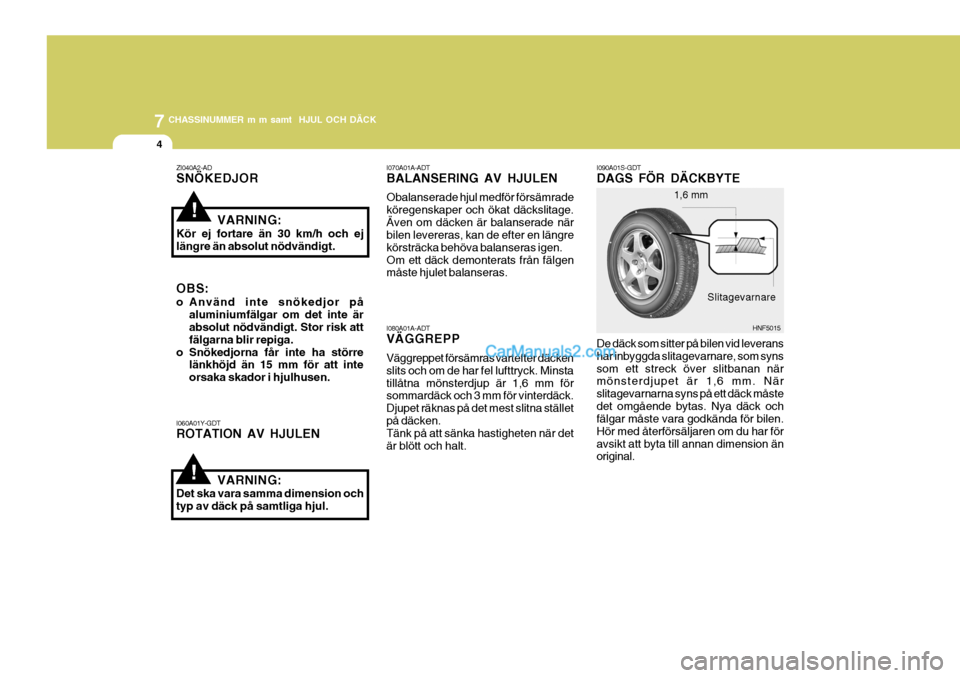

7CHASSINUMMER m m samt HJUL OCH DÄCK
4
!
!
De däck som sitter på bilen vid leverans har inbyggda slitagevarnare, som synssom ett streck över slitbanan när mönsterdjupet är 1,6 mm. När slitagevarnarna syns på ett däck måstedet omgående bytas. Nya däck och fälgar måste vara godkända för bilen. Hör med återförsäljaren om du har föravsikt att byta till annan dimension än original.
I080A01A-ADT VÄGGREPP Väggreppet försämras vartefter däcken slits och om de har fel lufttryck. Minstatillåtna mönsterdjup är 1,6 mm för sommardäck och 3 mm för vinterdäck. Djupet räknas på det mest slitna ställetpå däcken. Tänk på att sänka hastigheten när det är blött och halt. I090A01S-GDT DAGS FÖR DÄCKBYTE
1,6 mm
I060A01Y-GDTROTATION AV HJULEN I070A01A-ADTBALANSERING AV HJULEN Obalanserade hjul medför försämrade köregenskaper och ökat däckslitage.Även om däcken är balanserade när bilen levereras, kan de efter en längre körsträcka behöva balanseras igen.Om ett däck demonterats från fälgen måste hjulet balanseras.
Slitagevarnare
ZI040A2-AD SNÖKEDJOR
VARNING:
Kör ej fortare än 30 km/h och ej längre än absolut nödvändigt. OBS:
o Använd inte snökedjor på aluminiumfälgar om det inte är absolut nödvändigt. Stor risk att fälgarna blir repiga.
o Snökedjorna får inte ha större länkhöjd än 15 mm för att inteorsaka skador i hjulhusen.
VARNING:
Det ska vara samma dimension ochtyp av däck på samtliga hjul. HNF5015

7
CHASSINUMMER m m samt HJUL OCH DÄCK
5
I100A01NF
!VARNING:
o Att köra med för hårt slitna däck är både farligt och olagligt. Bromssträckan förlängs och styrningen fungerar sämre p g asämre väggrepp. Samma typ och dimension av däck ska sitta på alla fyra hjulen efter ett däckbyte.
o Andra däck och fälgar än de som är angivna för denna bilmodell fårinte monteras.
RESERVHJUL OCH VERK- TYG SAMT BOGSERÖGLA
I100A01NF-GDT Följande finns i bagageutrymmet: Reservhjul Vevskaft till domkraften (1) Domkraft (2)Hjulmutternyckel (3) Hylsnyckel (4) Verktygsfack (5)Skruvmejsel (6)

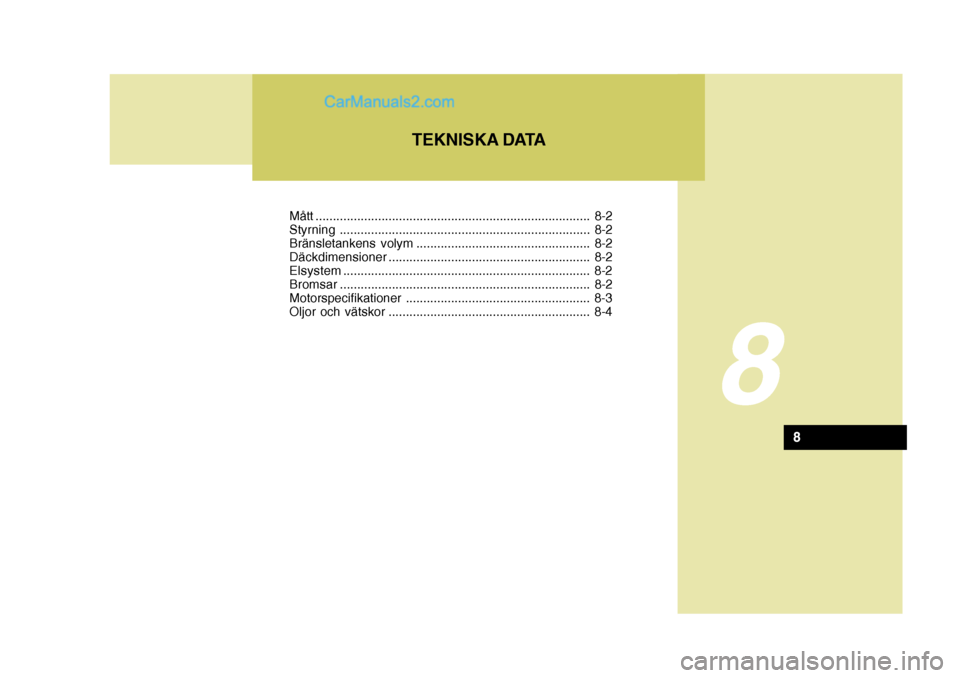

Mått ............................................................................... 8-2
Styrning ........................................................................ 8-2
Bränsletankens volym .................................................. 8-2Däckdimensioner.......................................................... 8-2
Elsystem ....................................................................... 8-2
Bromsar ........................................................................ 8-2
Motorspecifikationer ..................................................... 8-3
Oljor och vätskor .......................................................... 8-4
8
TEKNISKA DATA
8

8 TEKNISKA DATA

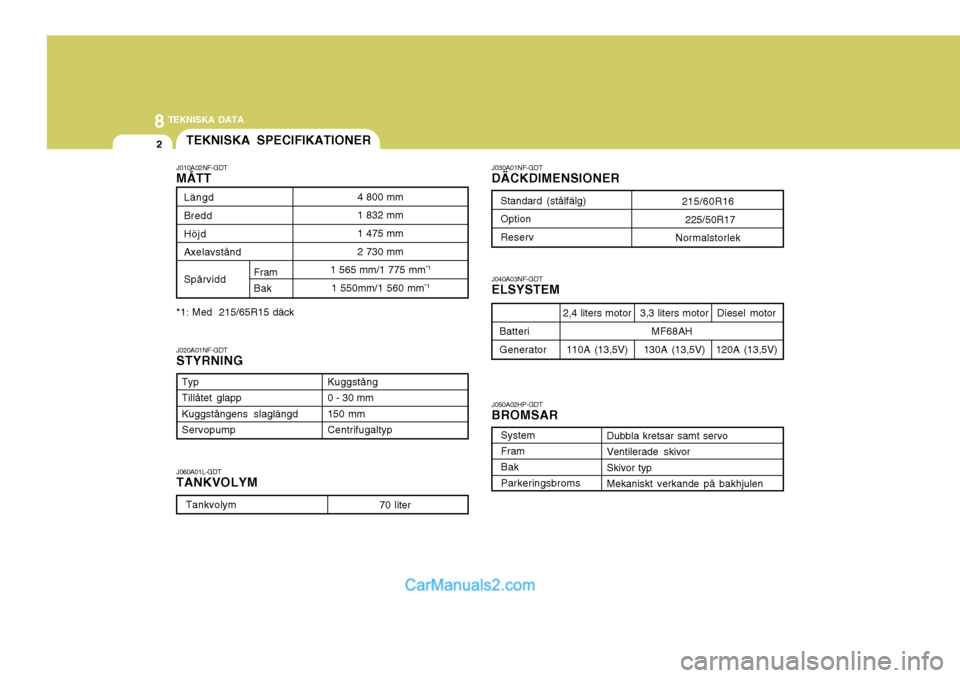

2TEKNISKA SPECIFIKATIONER
Typ Tillåtet glapp Kuggstångens slaglängdServopump J030A01NF-GDT DÄCKDIMENSIONER
Dubbla kretsar samt servo Ventilerade skivorSkivor typ Mekaniskt verkande på bakhjulen
J010A02NF-GDT MÅTT J060A01L-GDT TANKVOLYM
Kuggstång 0 - 30 mm 150 mmCentrifugaltyp
J020A01NF-GDT STYRNING J040A03NF-GDT ELSYSTEM J050A02HP-GDT BROMSAR
System Fram Bak Parkeringsbroms
*1: Med 215/65R15 däck
4 800 mm 1 832 mm 1 475 mm 2 730 mm
1 565 mm/1 775 mm *1
1 550mm/1 560 mm *1
Längd Bredd HöjdAxelavstånd Spårvidd
Fram Bak
Tankvolym70 liter Standard (stålfälg) OptionReserv
215/60R16
225/50R17
Normalstorlek
3,3 liters motor
130A (13,5V)
Batteri Generator
2,4 liters motor110A (13,5V)
MF68AH
Diesel motor
120A (13,5V)

8
TEKNISKA DATA
3

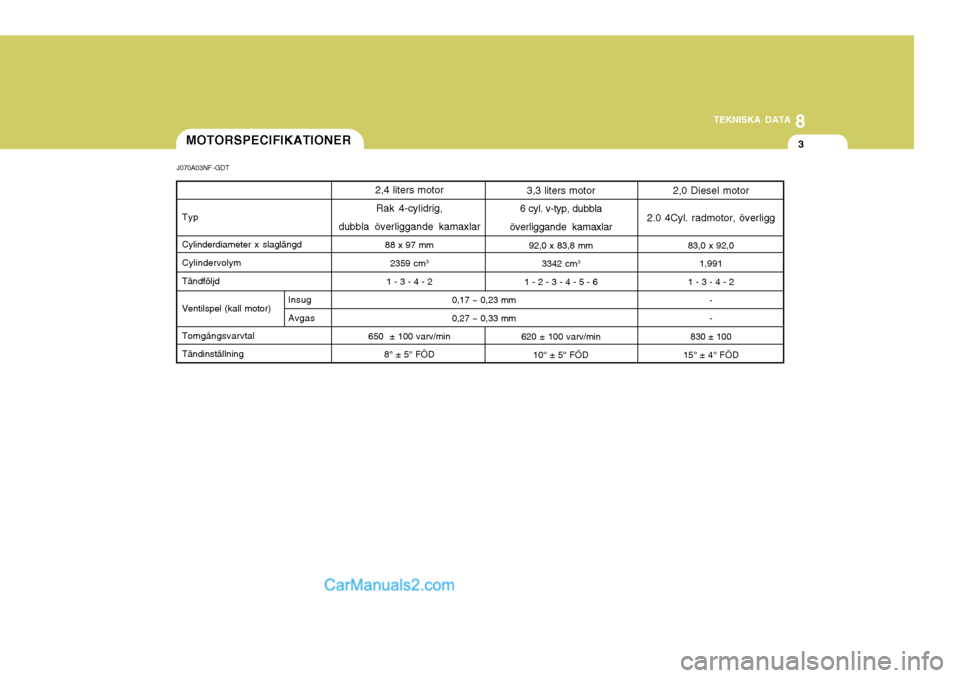

3,3 liters motor
6 cyl. v-typ, dubbla
överliggande kamaxlar 92,0 x 83,8 mm3342 cm 3
1 - 2 - 3 - 4 - 5 - 6
620 ± 100 varv/min 10° ± 5° FÖD
2,4 liters motor
Rak 4-cylidrig,
dubbla överliggande kamaxlar
88 x 97 mm
2359 cm 3
1 - 3 - 4 - 2
650 ± 100 varv/min 8° ± 5° FÖD 0,17 ~ 0,23 mm 0,27 ~ 0,33 mmMOTORSPECIFIKATIONER
J070A03NF -GDT
Typ Cylinderdiameter x slaglängd Cylindervolym Tändföljd Ventilspel (kall motor)Tomgångsvarvtal Tändinställning
Insug Avgas
2,0 Diesel motor
2.0 4Cyl. radmotor, överligg 83,0 x 92,01,991
1 - 3 - 4 - 2 - -
830 ± 100
15° ± 4° FÖD

8 TEKNISKA DATA
4

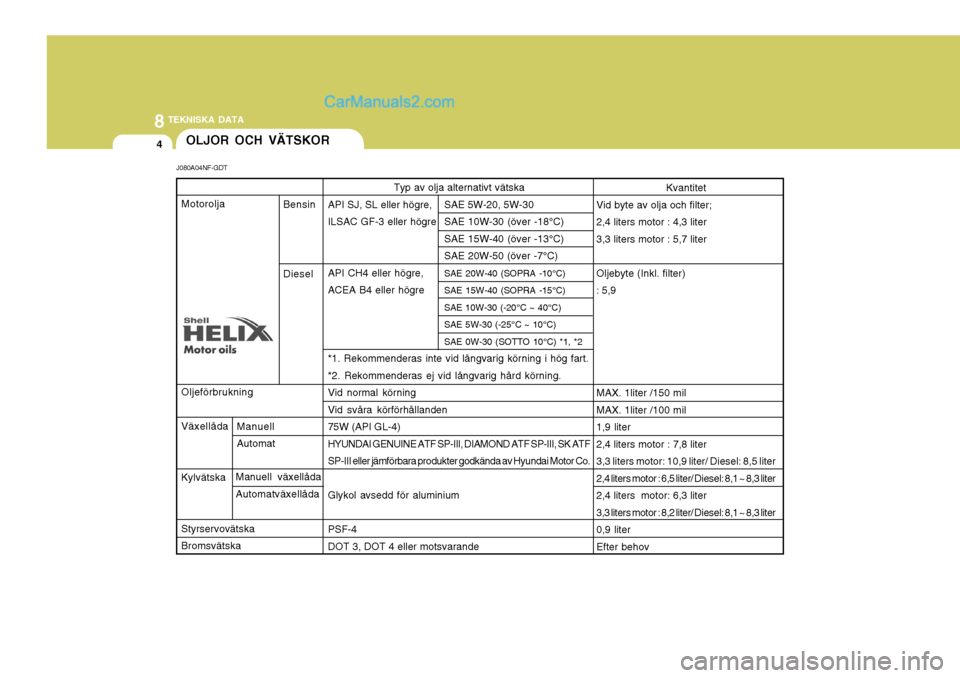

Motorolja Oljeförbrukning Växellåda KylvätskaStyrservovätska Bromsvätska Typ av olja alternativt vätska
API SJ, SL eller högre, SAE 5W-20, 5W-30
ILSAC GF-3 eller högre SAE 10W-30 (över -18°C) SAE 15W-40 (över -13°C)SAE 20W-50 (över -7°C)
API CH4 eller högre, SAE 20W-40 (SOPRA -10°C)
ACEA B4 eller högre SAE 15W-40 (SOPRA -15°C)SAE 10W-30 (-20°C ~ 40°C)SAE 5W-30 (-25°C ~ 10°C)SAE 0W-30 (SOTTO 10°C) *1, *2
*1. Rekommenderas inte vid långvarig körning i hög fart.*2. Rekommenderas ej vid långvarig hård körning.Vid normal körningVid svåra körförhållanden75W (API GL-4)HYUNDAI GENUINE ATF SP-III, DIAMOND ATF SP-III, SK ATFSP-III eller jämförbara produkter godkända av Hyundai Motor Co. Glykol avsedd för aluminiumPSF-4 DOT 3, DOT 4 eller motsvarande
ManuellAutomat
OLJOR OCH VÄTSKOR
J080A04NF-GDT
Kvantitet
Vid byte av olja och filter; 2,4 liters motor : 4,3 liter3,3 liters motor : 5,7 liter Oljebyte (Inkl. filter) : 5,9 MAX. 1liter /150 mil MAX. 1liter /100 mil1,9 liter2,4 liters motor : 7,8 liter3,3 liters motor: 10,9 liter/ Diesel: 8,5 liter2,4 liters motor : 6,5 liter/ Diesel: 8,1 ~ 8,3 liter2,4 liters motor: 6,3 liter3,3 liters motor : 8,2 liter/ Diesel: 8,1 ~ 8,3 liter0,9 literEfter behov
Manuell växellåda Automatväxellåda
Bensin
Diesel

9

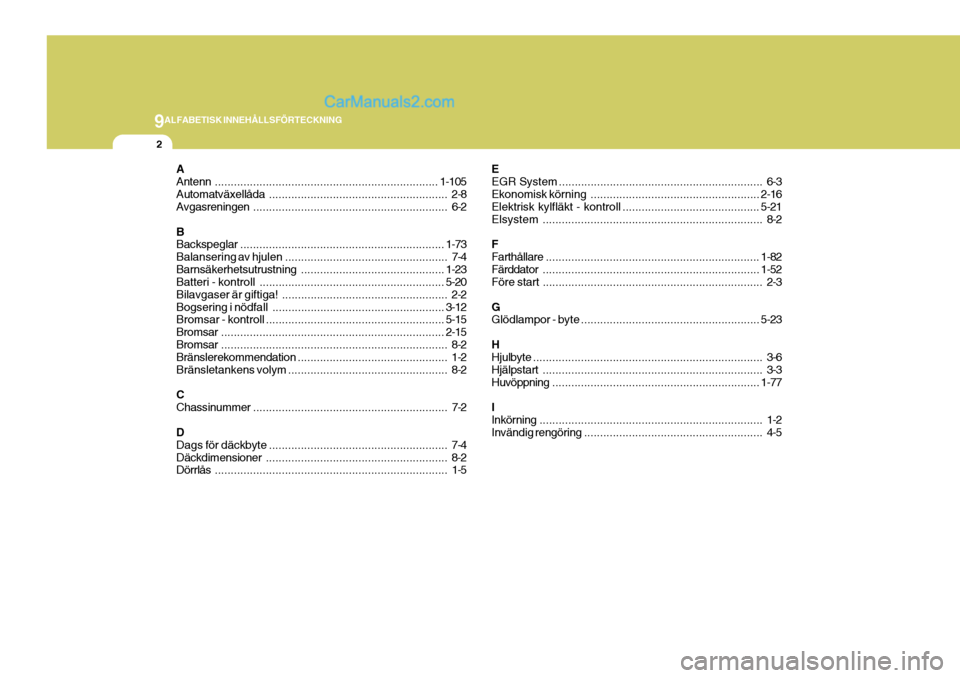

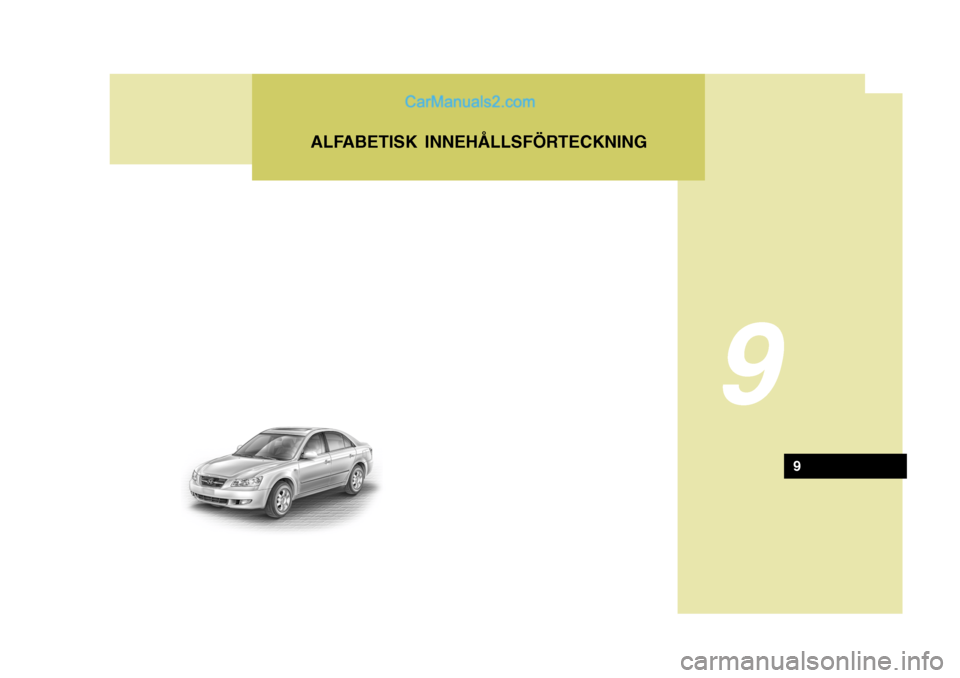

ALFABETISK INNEHÅLLSFÖRTECKNING
9

9ALFABETISK INNEHÅLLSFÖRTECKNING
2
A Antenn ...................................................................... 1-105
Automatväxellåda ........................................................ 2-8
Avgasreningen ............................................................. 6-2
B Backspeglar ................................................................ 1-73
Balansering av hjulen ................................................... 7-4
Barnsäkerhetsutrustning ............................................. 1-23
Batteri - kontroll .......................................................... 5-20
Bilavgaser är giftiga! .................................................... 2-2
Bogsering i nödfall ...................................................... 3-12
Bromsar - kontroll ........................................................ 5-15
Bromsar ...................................................................... 2-15
Bromsar ....................................................................... 8-2
Bränslerekommendation ............................................... 1-2
Bränsletankens volym .................................................. 8-2
C Chassinummer ............................................................. 7-2
DDags för däckbyte ........................................................ 7-4
Däckdimensioner ......................................................... 8-2
Dörrlås ......................................................................... 1-5 E
EGR System ................................................................ 6-3Ekonomisk kö
rning ..................................................... 2-16
Elektrisk kylfläkt - kontroll ........................................... 5-21
Elsystem ..................................................................... 8-2
FFarthållare ................................................................... 1-82
Färddator .................................................................... 1-52
Före start ..................................................................... 2-3 G Glödlampor - byte ........................................................ 5-23
HHjulbyte ........................................................................ 3-6
Hjälpstart ..................................................................... 3-3 Huvöppning ................................................................. 1-77
IInkörning ...................................................................... 1-2
Invändig rengöring ........................................................ 4-5

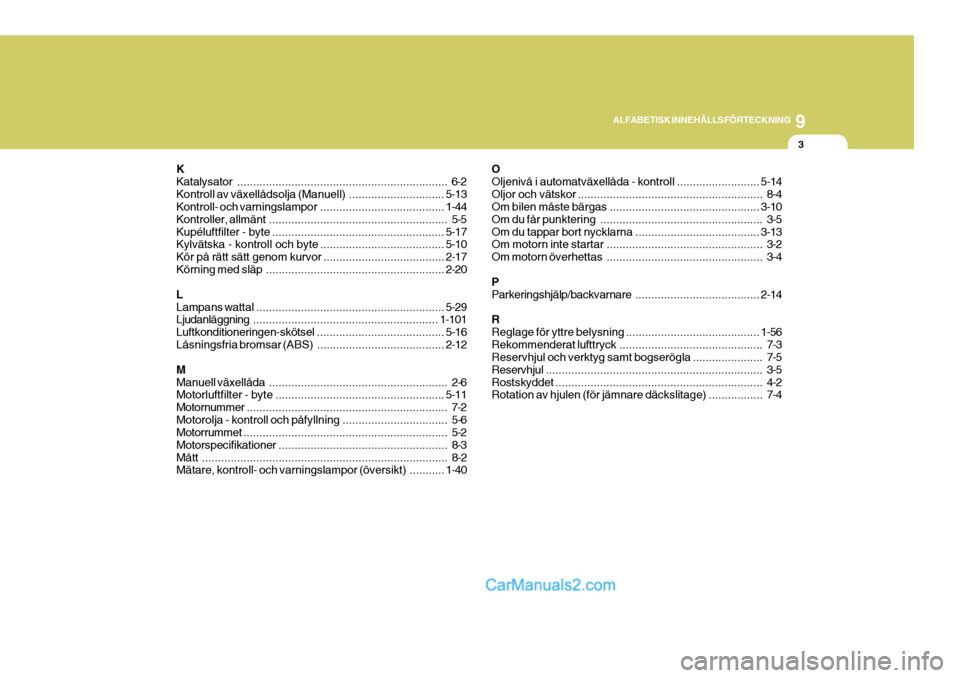

9
ALFABETISK INNEHÅLLSFÖRTECKNING
3
K Katalysator .................................................................. 6-2
Kontroll av växell ådsolja (Manuell) .............................. 5-13
Kontroll- och varningslam por ....................................... 1-44
Kontroller, a llmänt........................................................ 5-5
Kupéluftfilter - byte ...................................................... 5-17
Kylvätska - kontroll och byte ....................................... 5-10
Kör på rätt sätt genom kurvor ...................................... 2-17
Körning med släp ........................................................ 2-20
LLampans wattal ........................................................... 5-29
Ljudanläggning .......................................................... 1-101
Luftkonditioneringen-skötsel ........................................5-16
Låsningsfria bromsar (ABS) ........................................ 2-12
MManuell växellåda ........................................................ 2-6
Motorluftfilter - byte ..................................................... 5-11
Motornummer ............................................................... 7-2
Motorolja - kontroll och påfyllning ................................. 5-6
Motorrummet ................................................................ 5-2
Motorspecifikationer ..................................................... 8-3
Mått ............................................................................. 8-2 Mätare, kontroll- och varningslampor (översikt) ........... 1-40O Oljenivå i automatväxellåda
- kontroll ..........................5-14
Oljor och vätskor .......................................................... 8-4
Om bilen måste bärgas ............................................... 3-10
Om du får pun ktering ................................................... 3-5
Om du tappar bort nycklarna ....................................... 3-13
Om motorn inte startar ................................................. 3-2Om motorn överhettas ................................................. 3-4
PParkeringshjälp/backvarnare .......................................2-14
R
Reglage för yttre belysning .......................................... 1-56
Rekommenderat luf ttryck ............................................. 7-3
Reservhjul och verktyg samt bogserögla ...................... 7-5
Reservhjul .................................................................... 3-5
Rostskyddet ................................................................. 4-2
Rotation av hjulen (för jämnare däckslitage) ................. 7-4

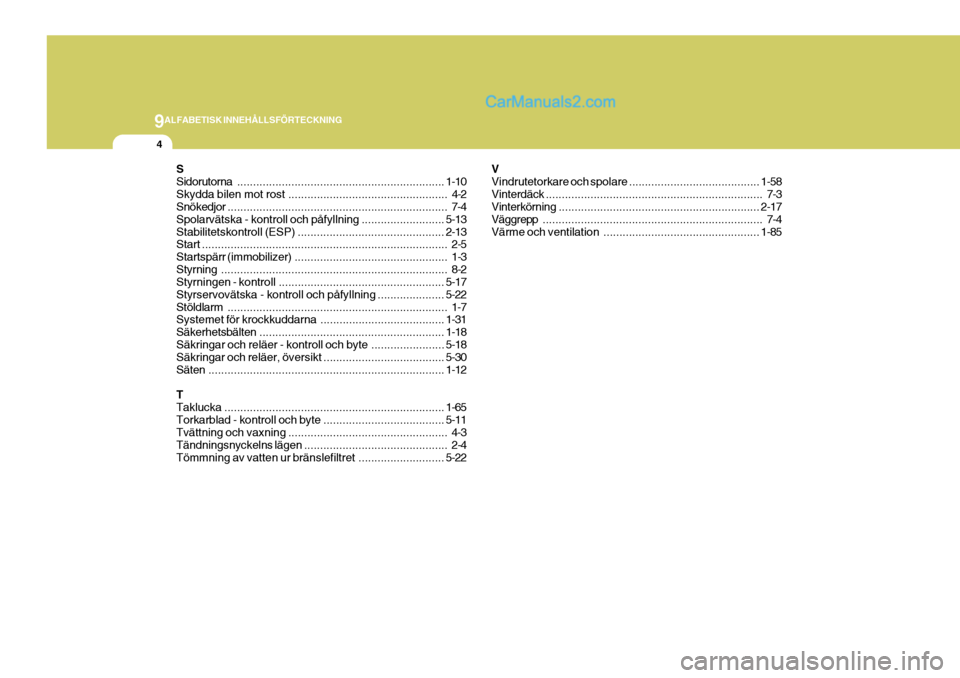

9ALFABETISK INNEHÅLLSFÖRTECKNING
4
S Sidorutorna ................................................................. 1-10
Skydda bilen mot rost .................................................. 4-2
Snökedjor ..................................................................... 7-4
Spolarvätska - kontroll och påfyllning ..........................5-13
Stabilitetskontroll (ESP) .............................................. 2-13
Start ............................................................................. 2-5
Startspärr (i mmobilizer) ................................................ 1-3
Styrning ....................................................................... 8-2
Styrningen - kontroll .................................................... 5-17
Styrservovätska - kontroll och påfyllning ..................... 5-22
Stöldlarm ..................................................................... 1-7
Systemet för krockkuddarna ....................................... 1-31
Säkerhetsbälten .......................................................... 1-18
Säkringar och reläer - kontroll och byte ....................... 5-18
Säkringar och reläer, översikt ...................................... 5-30
Säten .......................................................................... 1-12
TTaklucka ..................................................................... 1-65
Torkarblad - kontroll och byte ...................................... 5-11
Tvättning och vaxning .................................................. 4-3
Tändningsnyckelns lägen ............................................. 2-4
Tömmning av vatten ur br änslefiltret ........................... 5-22V
Vindrutetorkare och spolare .......
..................................1-58
Vinterdäck .................................................................... 7-3
Vinterkörning ............................................................... 2-17
Väggrepp ..................................................................... 7-4
Värme och ven tilation ................................................. 1-85
