Page 11 of 164

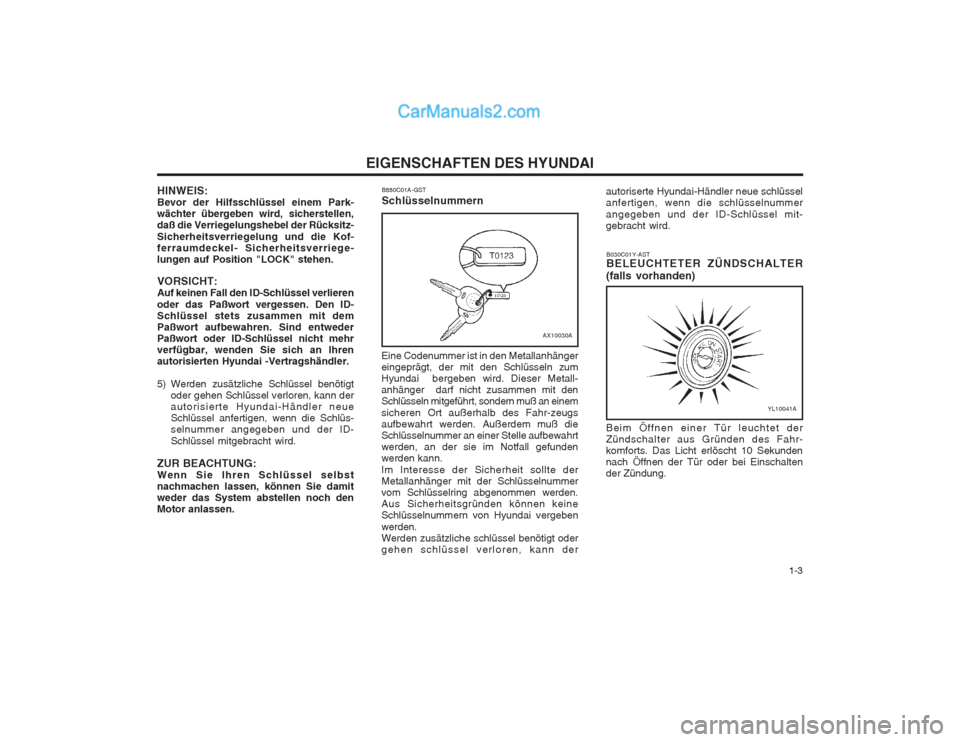

1-3
EIGENSCHAFTEN DES HYUNDAI
HINWEIS: Bevor der Hilfsschlüssel einem Park-wächter übergeben wird, sicherstellen,daß die Verriegelungshebel der Rücksitz- Sicherheitsverriegelung und die Kof- ferraumdeckel- Sicherheitsverriege-lungen auf Position "LOCK" stehen. VORSICHT: Auf keinen Fall den ID-Schlüssel verlieren oder das Paßwort vergessen. Den ID- Schlüssel stets zusammen mit demPaßwort aufbewahren. Sind entwederPaßwort oder ID-Schlüssel nicht mehrverfügbar, wenden Sie sich an Ihrenautorisierten Hyundai -Vertragshändler.
5) Werden zusätzliche Schlüssel benötigt oder gehen Schlüssel verloren, kann der autorisierte Hyundai-Händler neueSchlüssel anfertigen, wenn die Schlüs-selnummer angegeben und der ID- Schlüssel mitgebracht wird.
ZUR BEACHTUNG: Wenn Sie Ihren Schlüssel selbstnachmachen lassen, können Sie damitweder das System abstellen noch denMotor anlassen. B880C01A-GST Schlüsselnummern
Eine Codenummer ist in den Metallanhänger eingeprägt, der mit den Schlüsseln zumHyundai bergeben wird. Dieser Metall-anhänger darf nicht zusammen mit denSchlüsseln mitgeführt, sondern muß an einem sicheren Ort außerhalb des Fahr-zeugs aufbewahrt werden. Außerdem muß dieSchlüsselnummer an einer Stelle aufbewahrtwerden, an der sie im Notfall gefundenwerden kann. Im Interesse der Sicherheit sollte der Metallanhänger mit der Schlüsselnummervom Schlüsselring abgenommen werden.Aus Sicherheitsgründen können keineSchlüsselnummern von Hyundai vergeben werden. Werden zusätzliche schlüssel benötigt odergehen schlüssel verloren, kann der
AX10030A autoriserte Hyundai-Händler neue schlüssel anfertigen, wenn die schlüsselnummer angegeben und der ID-Schlüssel mit- gebracht wird.
B030C01Y-AST BELEUCHTETER ZÜNDSCHALTER
(falls vorhanden)
YL10041A
Beim Öffnen einer Tür leuchtet der Zündschalter aus Gründen des Fahr-komforts. Das Licht erlöscht 10 Sekundennach Öffnen der Tür oder bei Einschaltender Zündung.
Page 12 of 164

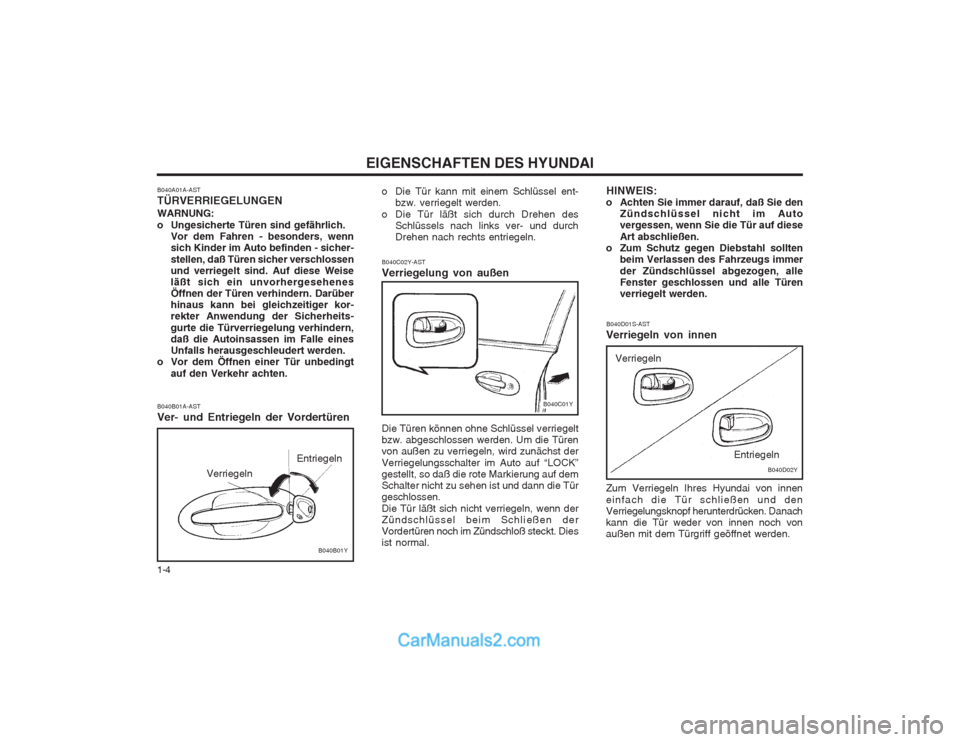

EIGENSCHAFTEN DES HYUNDAI
1-4
B040A01A-AST TÜRVERRIEGELUNGEN WARNUNG:
o Ungesicherte Türen sind gefährlich.
Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden - sicher- stellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weiseläßt sich ein unvorhergesehenesÖffnen der Türen verhindern. Darüberhinaus kann bei gleichzeitiger kor-rekter Anwendung der Sicherheits- gurte die Türverriegelung verhindern, daß die Autoinsassen im Falle einesUnfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt
auf den Verkehr achten. o Die Tür kann mit einem Schlüssel ent-
bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durchDrehen nach rechts entriegeln.
B040B01A-AST Ver- und Entriegeln der Vordertüren
Verriegeln Entriegeln
B040B01Y
B040C01Y
B040D02Y
B040D01S-AST
Verriegeln von innen Zum Verriegeln Ihres Hyundai von innen
einfach die Tür schließen und den Verriegelungsknopf herunterdrücken. Danach
kann die Tür weder von innen noch vonaußen mit dem Türgriff geöffnet werden.
Verriegeln
Entriegeln
B040C02Y-AST Verriegelung von außen Die Türen können ohne Schlüssel verriegelt bzw. abgeschlossen werden. Um die Türenvon außen zu verriegeln, wird zunächst der Verriegelungsschalter im Auto auf “LOCK” gestellt, so daß die rote Markierung auf demSchalter nicht zu sehen ist und dann die Türgeschlossen. Die Tür läßt sich nicht verriegeln, wenn der Zündschlüssel beim Schließen derVordertüren noch im Zündschloß steckt. Diesist normal. HINWEIS:
o Achten Sie immer darauf, daß Sie den Zündschlüssel nicht im Autovergessen, wenn Sie die Tür auf diese Art abschließen.
o Zum Schutz gegen Diebstahl sollten beim Verlassen des Fahrzeugs immerder Zündschlüssel abgezogen, alle Fenster geschlossen und alle Türenverriegelt werden.

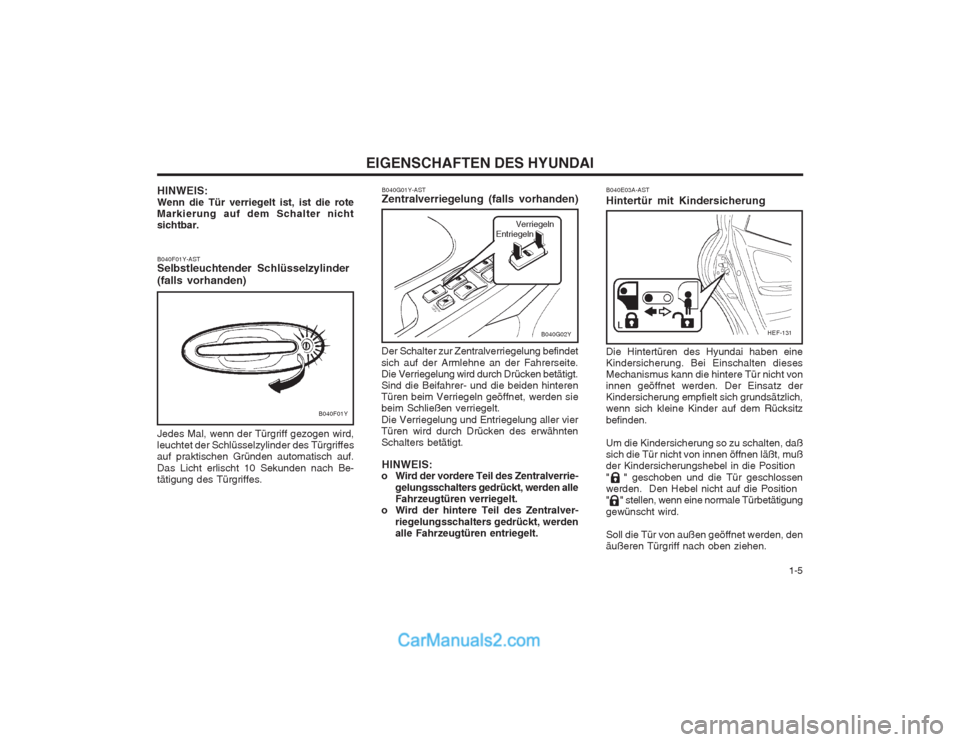

Page 13 of 164
1-5
EIGENSCHAFTEN DES HYUNDAI
B040F01Y-AST Selbstleuchtender Schlüsselzylinder (falls vorhanden)
B040F01Y
Jedes Mal, wenn der Türgriff gezogen wird, leuchtet der Schlüsselzylinder des Türgriffesauf praktischen Gründen automatisch auf. Das Licht erlischt 10 Sekunden nach Be- tätigung des Türgriffes.
B040G01Y-AST Zentralverriegelung (falls vorhanden)
Verriegeln
Der Schalter zur Zentralverriegelung befindet sich auf der Armlehne an der Fahrerseite. Die Verriegelung wird durch Drücken betätigt.Sind die Beifahrer- und die beiden hinterenTüren beim Verriegeln geöffnet, werden siebeim Schließen verriegelt. Die Verriegelung und Entriegelung aller vier Türen wird durch Drücken des erwähntenSchalters betätigt.HINWEIS:
o Wird der vordere Teil des Zentralverrie-
gelungsschalters gedrückt, werden alleFahrzeugtüren verriegelt.
o Wird der hintere Teil des Zentralver-
riegelungsschalters gedrückt, werdenalle Fahrzeugtüren entriegelt. Entriegeln
B040G02Y
HINWEIS: Wenn die Tür verriegelt ist, ist die rote
Markierung auf dem Schalter nichtsichtbar.
B040E03A-AST Hintertür mit Kindersicherung Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten diesesMechanismus kann die hintere Tür nicht voninnen geöffnet werden. Der Einsatz derKindersicherung empfielt sich grundsätzlich,wenn sich kleine Kinder auf dem Rücksitz befinden. Um die Kindersicherung so zu schalten, daß sich die Tür nicht von innen öffnen läßt, mußder Kindersicherungshebel in die Position " " geschoben und die Tür geschlossen werden. Den Hebel nicht auf die Position" " stellen, wenn eine normale Türbetätigung gewünscht wird. Soll die Tür von außen geöffnet werden, den äußeren Türgriff nach oben ziehen.
HEF-131
Page 14 of 164

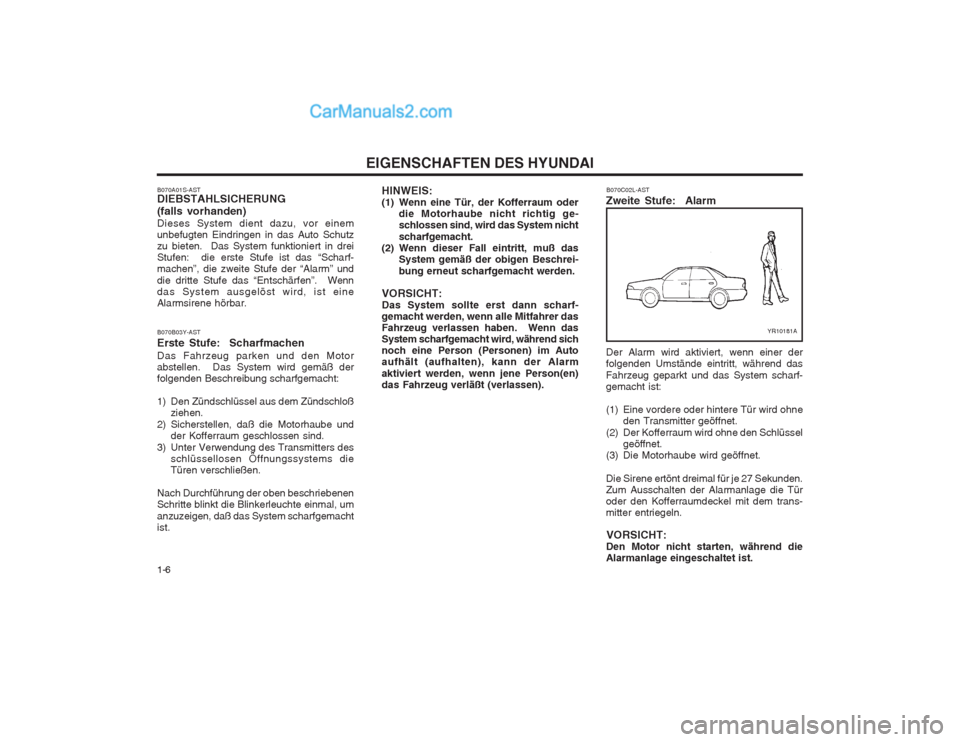

EIGENSCHAFTEN DES HYUNDAI
1-6 HINWEIS:
(1) Wenn eine Tür, der Kofferraum oder
die Motorhaube nicht richtig ge-schlossen sind, wird das System nicht scharfgemacht.
(2) Wenn dieser Fall eintritt, muß das System gemäß der obigen Beschrei-bung erneut scharfgemacht werden.
VORSICHT: Das System sollte erst dann scharf-gemacht werden, wenn alle Mitfahrer dasFahrzeug verlassen haben. Wenn dasSystem scharfgemacht wird, während sichnoch eine Person (Personen) im Autoaufhält (aufhalten), kann der Alarm aktiviert werden, wenn jene Person(en) das Fahrzeug verläßt (verlassen).
B070A01S-AST DIEBSTAHLSICHERUNG (falls vorhanden) Dieses System dient dazu, vor einem unbefugten Eindringen in das Auto Schutzzu bieten. Das System funktioniert in dreiStufen: die erste Stufe ist das “Scharf-machen”, die zweite Stufe der “Alarm” und die dritte Stufe das “Entschärfen”. Wenn das System ausgelöst wird, ist eineAlarmsirene hörbar. B070B03Y-AST Erste Stufe: Scharfmachen Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß derfolgenden Beschreibung scharfgemacht:
1) Den Zündschlüssel aus dem Zündschloß
ziehen.
2) Sicherstellen, daß die Motorhaube und der Kofferraum geschlossen sind.
3) Unter Verwendung des Transmitters des schlüssellosen Öffnungssystems die Türen verschließen.
Nach Durchführung der oben beschriebenenSchritte blinkt die Blinkerleuchte einmal, um anzuzeigen, daß das System scharfgemacht ist. B070C02L-AST
Zweite Stufe: Alarm
YR10181A
Der Alarm wird aktiviert, wenn einer der folgenden Umstände eintritt, während das Fahrzeug geparkt und das System scharf- gemacht ist:
(1) Eine vordere oder hintere Tür wird ohne den Transmitter geöffnet.
(2) Der Kofferraum wird ohne den Schlüssel geöffnet.
(3) Die Motorhaube wird geöffnet. Die Sirene ertönt dreimal für je 27 Sekunden. Zum Ausschalten der Alarmanlage die Türoder den Kofferraumdeckel mit dem trans-mitter entriegeln.
VORSICHT:
Den Motor nicht starten, während dieAlarmanlage eingeschaltet ist.
Page 15 of 164

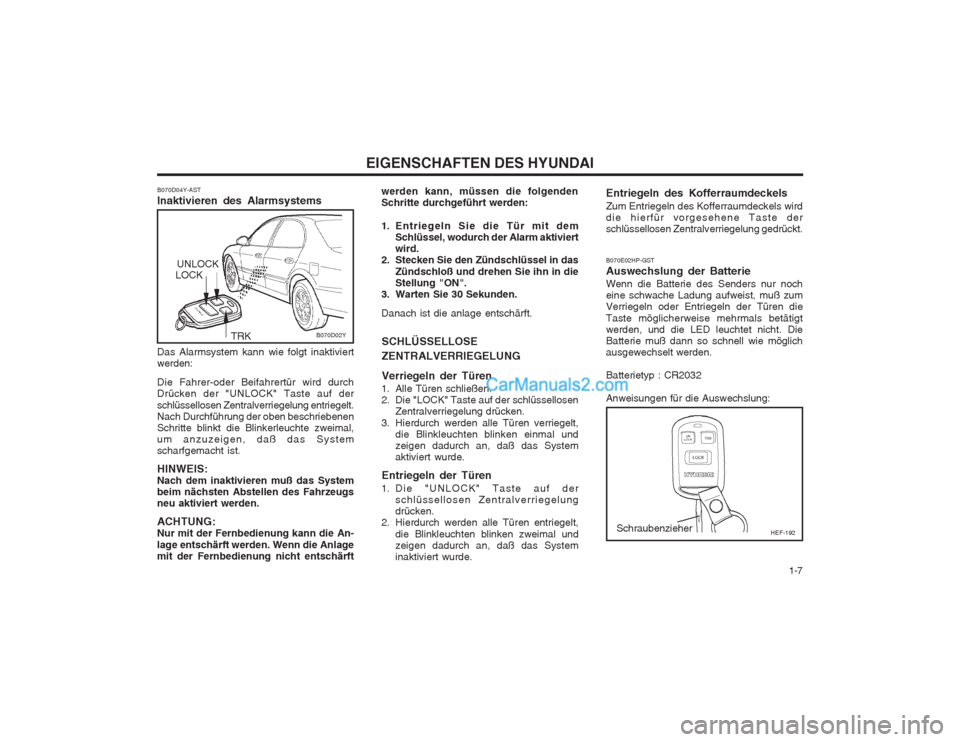

1-7
EIGENSCHAFTEN DES HYUNDAI
B070D02Y
werden kann, müssen die folgenden Schritte durchgeführt werden:
1. Entriegeln Sie die Tür mit dem
Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel in das
Zündschloß und drehen Sie ihn in dieStellung "ON".
3. Warten Sie 30 Sekunden. Danach ist die anlage entschärft.
SCHLÜSSELLOSE ZENTRALVERRIEGELUNG Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK" Taste auf der schlüssellosen Zentralverriegelung drücken.
3. Hierdurch werden alle Türen verriegelt, die Blinkleuchten blinken einmal undzeigen dadurch an, daß das Systemaktiviert wurde.
Entriegeln der Türen
1. Die "UNLOCK" Taste auf der schlüssellosen Zentralverriegelungdrücken.
2. Hierdurch werden alle Türen entriegelt,
die Blinkleuchten blinken zweimal undzeigen dadurch an, daß das Systeminaktiviert wurde.
B070D04Y-AST
Inaktivieren des Alarmsystems
UNLOCK
LOCK
TRK
Das Alarmsystem kann wie folgt inaktiviert werden: Die Fahrer-oder Beifahrertür wird durch Drücken der "UNLOCK" Taste auf der schlüssellosen Zentralverriegelung entriegelt. Nach Durchführung der oben beschriebenenSchritte blinkt die Blinkerleuchte zweimal,um anzuzeigen, daß das Systemscharfgemacht ist. HINWEIS: Nach dem inaktivieren muß das Systembeim nächsten Abstellen des Fahrzeugsneu aktiviert werden. ACHTUNG: Nur mit der Fernbedienung kann die An- lage entschärft werden. Wenn die Anlage mit der Fernbedienung nicht entschärft Entriegeln des Kofferraumdeckels Zum Entriegeln des Kofferraumdeckels wird die hierfür vorgesehene Taste derschlüssellosen Zentralverriegelung gedrückt. B070E02HP-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist, muß zumVerriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und die LED leuchtet nicht. DieBatterie muß dann so schnell wie möglichausgewechselt werden. Batterietyp : CR2032Anweisungen für die Auswechslung:
HEF-192Schraubenzieher
Page 16 of 164

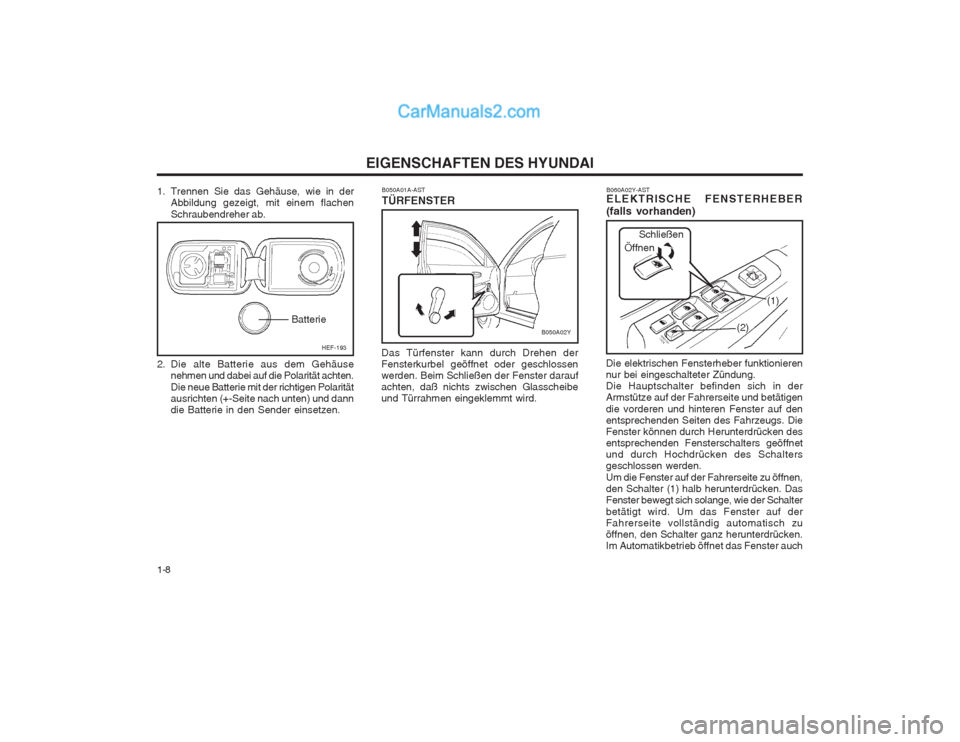

EIGENSCHAFTEN DES HYUNDAI
1-8
B060A02Y
(1)
(2)
B060A02Y-AST ELEKTRISCHE FENSTERHEBER (falls vorhanden)
Die elektrischen Fensterheber funktionieren nur bei eingeschalteter Zündung.Die Hauptschalter befinden sich in derArmstütze auf der Fahrerseite und betätigen die vorderen und hinteren Fenster auf den entsprechenden Seiten des Fahrzeugs. DieFenster können durch Herunterdrücken desentsprechenden Fensterschalters geöffnetund durch Hochdrücken des Schaltersgeschlossen werden. Um die Fenster auf der Fahrerseite zu öffnen, den Schalter (1) halb herunterdrücken. DasFenster bewegt sich solange, wie der Schalter betätigt wird. Um das Fenster auf der Fahrerseite vollständig automatisch zuöffnen, den Schalter ganz herunterdrücken.Im Automatikbetrieb öffnet das Fenster auch
Öffnen Schließen
B050A01A-AST TÜRFENSTER
Das Türfenster kann durch Drehen der Fensterkurbel geöffnet oder geschlossenwerden. Beim Schließen der Fenster daraufachten, daß nichts zwischen Glasscheibeund Türrahmen eingeklemmt wird.
B050A02Y
HEF-193
Batterie
1. Trennen Sie das Gehäuse, wie in der
Abbildung gezeigt, mit einem flachen Schraubendreher ab.
2. Die alte Batterie aus dem Gehäuse nehmen und dabei auf die Polarität achten.Die neue Batterie mit der richtigen Polarität ausrichten (+-Seite nach unten) und danndie Batterie in den Sender einsetzen.
Page 17 of 164

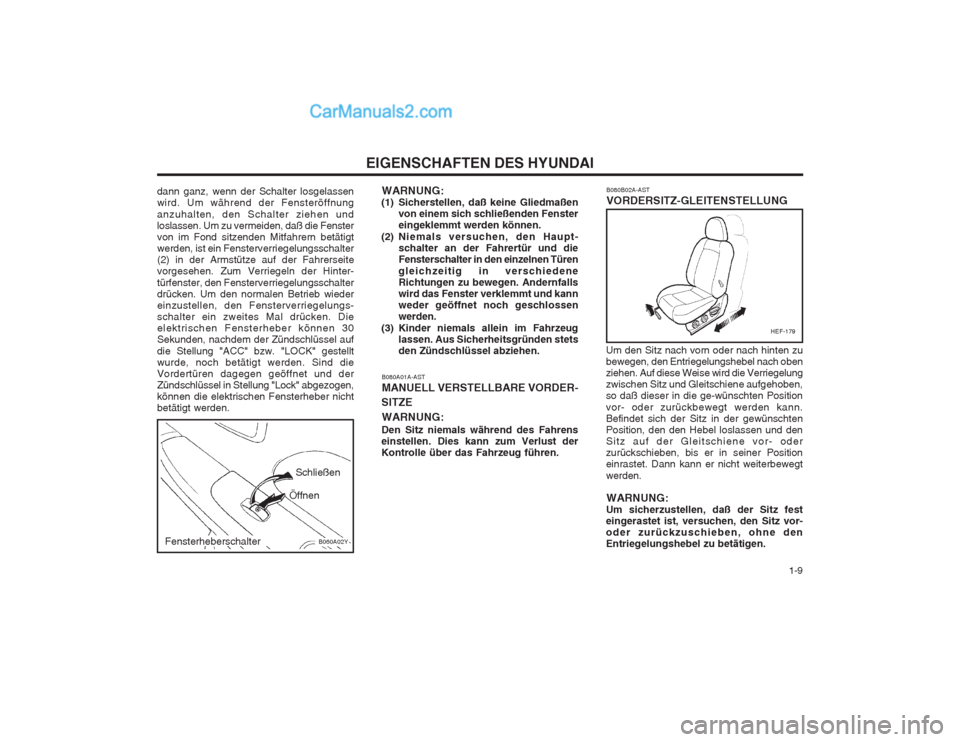

1-9
EIGENSCHAFTEN DES HYUNDAI
dann ganz, wenn der Schalter losgelassen wird. Um während der Fensteröffnung anzuhalten, den Schalter ziehen und loslassen. Um zu vermeiden, daß die Fenstervon im Fond sitzenden Mitfahrern betätigtwerden, ist ein Fensterverriegelungsschalter(2) in der Armstütze auf der Fahrerseitevorgesehen. Zum Verriegeln der Hinter- türfenster, den Fensterverriegelungsschalter drücken. Um den normalen Betrieb wiedereinzustellen, den Fensterverriegelungs-schalter ein zweites Mal drücken. Dieelektrischen Fensterheber können 30Sekunden, nachdem der Zündschlüssel auf die Stellung "ACC" bzw. "LOCK" gestellt wurde, noch betätigt werden. Sind dieVordertüren dagegen geöffnet und derZündschlüssel in Stellung "Lock" abgezogen,können die elektrischen Fensterheber nichtbetätigt werden. WARNUNG:
(1) Sicherstellen, daß keine Gliedmaßen von einem sich schließenden Fenstereingeklemmt werden können.
(2) Niemals versuchen, den Haupt- schalter an der Fahrertür und dieFensterschalter in den einzelnen Türen gleichzeitig in verschiedene Richtungen zu bewegen. Andernfallswird das Fenster verklemmt und kannweder geöffnet noch geschlossenwerden.
(3) Kinder niemals allein im Fahrzeug lassen. Aus Sicherheitsgründen stetsden Zündschlüssel abziehen.
B080A01A-AST MANUELL VERSTELLBARE VORDER-
SITZE
WARNUNG:
Den Sitz niemals während des Fahrens einstellen. Dies kann zum Verlust derKontrolle über das Fahrzeug führen.
B060A02YFensterheberschalter Öffnen
Schließen B080B02A-AST VORDERSITZ-GLEITENSTELLUNG
Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebel nach obenziehen. Auf diese Weise wird die Verriegelungzwischen Sitz und Gleitschiene aufgehoben,so daß dieser in die ge-wünschten Position vor- oder zurückbewegt werden kann. Befindet sich der Sitz in der gewünschtenPosition, den den Hebel loslassen und denSitz auf der Gleitschiene vor- oderzurückschieben, bis er in seiner Positioneinrastet. Dann kann er nicht weiterbewegt werden. WARNUNG:
Um sicherzustellen, daß der Sitz fest eingerastet ist, versuchen, den Sitz vor-oder zurückzuschieben, ohne denEntriegelungshebel zu betätigen.
HEF-179
Page 18 of 164

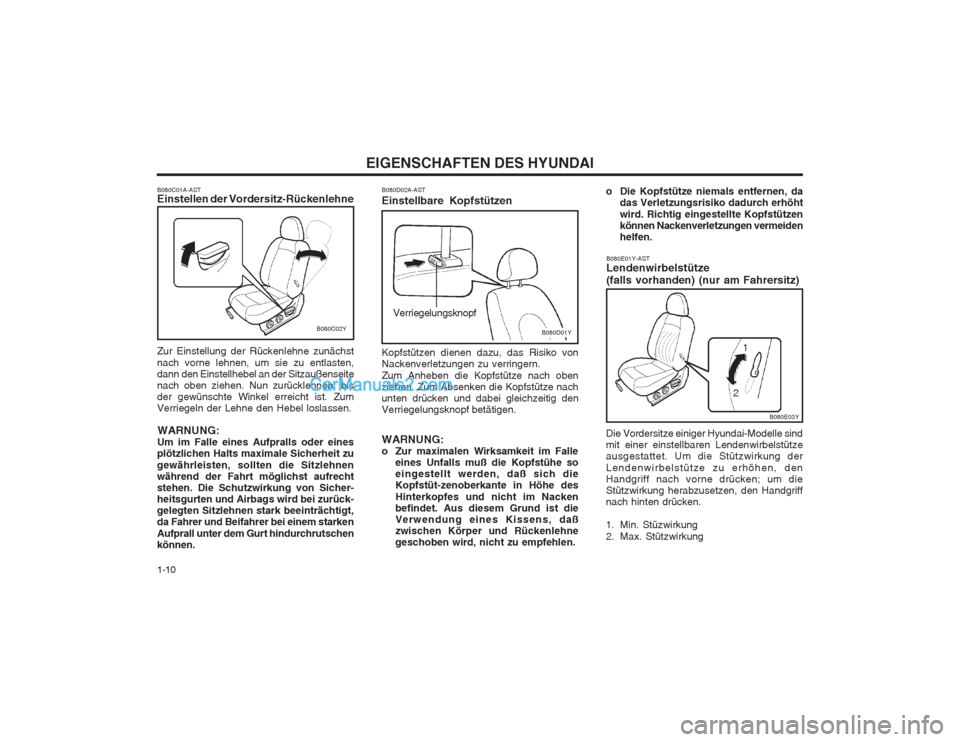

EIGENSCHAFTEN DES HYUNDAI
1-10 B080E01Y-AST Lendenwirbelstütze (falls vorhanden) (nur am Fahrersitz)
Die Vordersitze einiger Hyundai-Modelle sind mit einer einstellbaren Lendenwirbelstützeausgestattet. Um die Stützwirkung der Lendenwirbelstütze zu erhöhen, den Handgriff nach vorne drücken; um dieStützwirkung herabzusetzen, den Handgriffnach hinten drücken.
1. Min. Stüzwirkung
2. Max. Stützwirkung
B080C01A-AST Einstellen der Vordersitz-Rückenlehne Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um sie zu entlasten, dann den Einstellhebel an der Sitzaußenseitenach oben ziehen. Nun zurücklehnen, bisder gewünschte Winkel erreicht ist. ZumVerriegeln der Lehne den Hebel loslassen.
WARNUNG:
Um im Falle eines Aufpralls oder einesplötzlichen Halts maximale Sicherheit zu gewährleisten, sollten die Sitzlehnen während der Fahrt möglichst aufrechtstehen. Die Schutzwirkung von Sicher-heitsgurten und Airbags wird bei zurück-gelegten Sitzlehnen stark beeinträchtigt,da Fahrer und Beifahrer bei einem starken Aufprall unter dem Gurt hindurchrutschen können.
B080D01Y
B080D02A-AST Einstellbare Kopfstützen Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach oben ziehen. Zum Absenken die Kopfstütze nachunten drücken und dabei gleichzeitig denVerriegelungsknopf betätigen. WARNUNG:
o Zur maximalen Wirksamkeit im Falle
eines Unfalls muß die Kopfstühe soeingestellt werden, daß sich dieKopfstüt-zenoberkante in Höhe des Hinterkopfes und nicht im Nacken befindet. Aus diesem Grund ist dieVerwendung eines Kissens, daßzwischen Körper und Rückenlehnegeschoben wird, nicht zu empfehlen. o Die Kopfstütze niemals entfernen, da
das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellte Kopfstützen können Nackenverletzungen vermeidenhelfen.
Verriegelungsknopf
B080C02Y
B080E03Y
1
2
Page 19 of 164

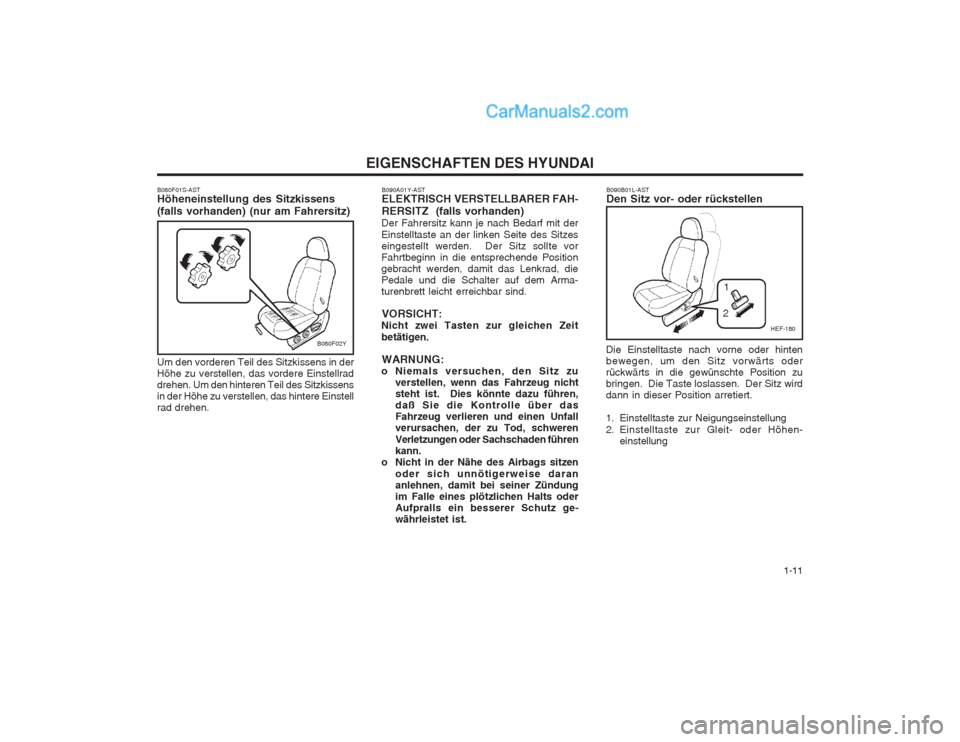

1-11
EIGENSCHAFTEN DES HYUNDAI
B080F01S-AST Höheneinstellung des Sitzkissens (falls vorhanden) (nur am Fahrersitz) Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordere Einstellraddrehen. Um den hinteren Teil des Sitzkissensin der Höhe zu verstellen, das hintere Einstellrad drehen. B090A01Y-AST ELEKTRISCH VERSTELLBARER FAH- RERSITZ (falls vorhanden)
Der Fahrersitz kann je nach Bedarf mit der Einstelltaste an der linken Seite des Sitzes eingestellt werden. Der Sitz sollte vorFahrtbeginn in die entsprechende Positiongebracht werden, damit das Lenkrad, diePedale und die Schalter auf dem Arma-turenbrett leicht erreichbar sind.
VORSICHT:
Nicht zwei Tasten zur gleichen Zeit betätigen.
WARNUNG:
o Niemals versuchen, den Sitz zu verstellen, wenn das Fahrzeug nicht steht ist. Dies könnte dazu führen,daß Sie die Kontrolle über dasFahrzeug verlieren und einen Unfallverursachen, der zu Tod, schweren Verletzungen oder Sachschaden führen kann.
o Nicht in der Nähe des Airbags sitzen
oder sich unnötigerweise darananlehnen, damit bei seiner Zündungim Falle eines plötzlichen Halts oderAufpralls ein besserer Schutz ge-währleistet ist.
B080F02Y
B090B01L-AST Den Sitz vor- oder rückstellen
Die Einstelltaste nach vorne oder hinten bewegen, um den Sitz vorwärts oderrückwärts in die gewünschte Position zubringen. Die Taste loslassen. Der Sitz wirddann in dieser Position arretiert.
1. Einstelltaste zur Neigungseinstellung
2. Einstelltaste zur Gleit- oder Höhen- einstellung
HEF-180
1
2

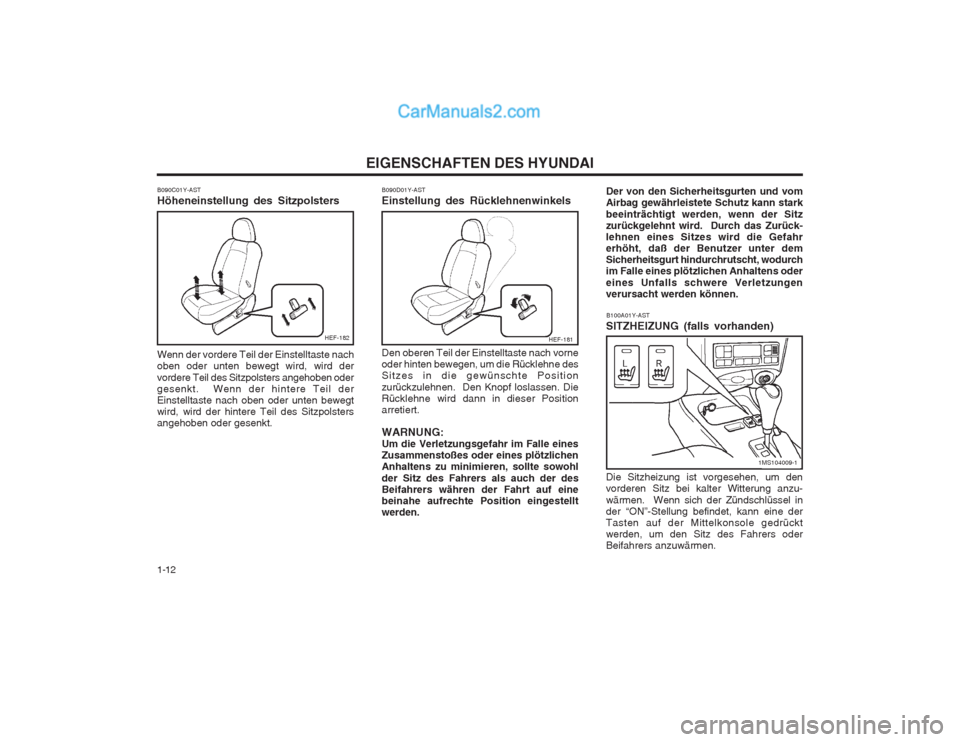

Page 20 of 164
EIGENSCHAFTEN DES HYUNDAI
1-12 Der von den Sicherheitsgurten und vom Airbag gewährleistete Schutz kann stark beeinträchtigt werden, wenn der Sitz zurückgelehnt wird. Durch das Zurück-lehnen eines Sitzes wird die Gefahrerhöht, daß der Benutzer unter demSicherheitsgurt hindurchrutscht, wodurchim Falle eines plötzlichen Anhaltens oder eines Unfalls schwere Verletzungen verursacht werden können.
B100A01Y-AST
SITZHEIZUNG (falls vorhanden) Die Sitzheizung ist vorgesehen, um den vorderen Sitz bei kalter Witterung anzu- wärmen. Wenn sich der Zündschlüssel in der “ON”-Stellung befindet, kann eine derTasten auf der Mittelkonsole gedrücktwerden, um den Sitz des Fahrers oderBeifahrers anzuwärmen.
B090C01Y-AST Höheneinstellung des Sitzpolsters Wenn der vordere Teil der Einstelltaste nach oben oder unten bewegt wird, wird der vordere Teil des Sitzpolsters angehoben oder gesenkt. Wenn der hintere Teil derEinstelltaste nach oben oder unten bewegtwird, wird der hintere Teil des Sitzpolstersangehoben oder gesenkt.
B090D01Y-AST Einstellung des Rücklehnenwinkels Den oberen Teil der Einstelltaste nach vorne oder hinten bewegen, um die Rücklehne desSitzes in die gewünschte Position zurückzulehnen. Den Knopf loslassen. Die Rücklehne wird dann in dieser Positionarretiert. WARNUNG: Um die Verletzungsgefahr im Falle einesZusammenstoßes oder eines plötzlichenAnhaltens zu minimieren, sollte sowohl der Sitz des Fahrers als auch der des Beifahrers währen der Fahrt auf einebeinahe aufrechte Position eingestelltwerden.
HEF-182HEF-181
