Hyundai Super Aero City 2016 슈퍼 에어로시티 - 사용 설명서 (in Korean)

편의 장치
4-40

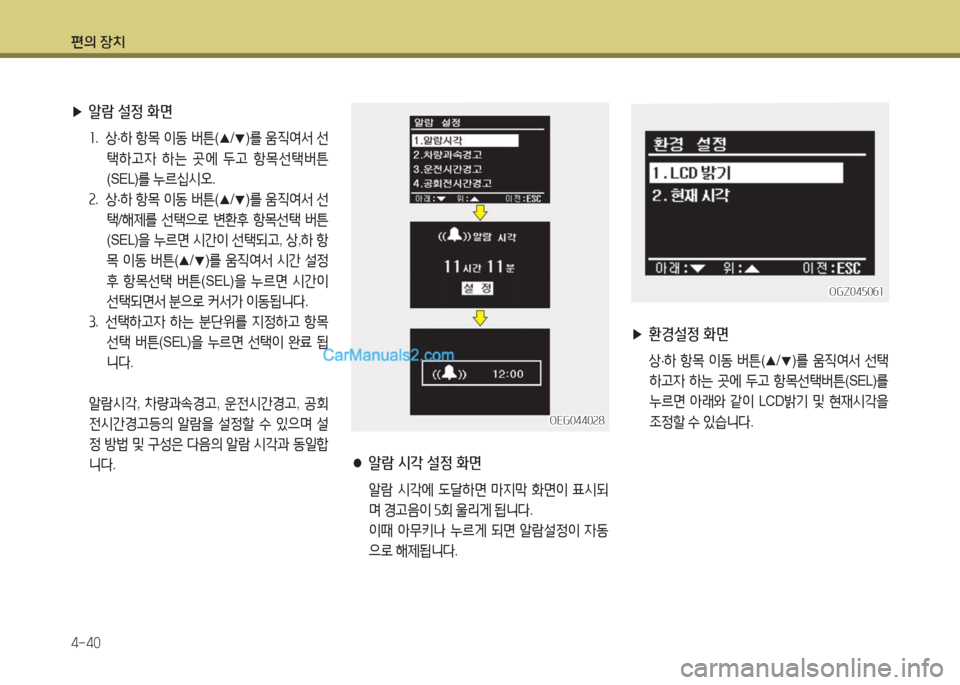

▶알람 설정 화면
1. 상·하 항목 이동 버튼(▲/▼)를 움직여서 선
택하고자 하는 곳에 두고 항목선택버튼
(SEL)를 누르십시오.
2. 상·하 항목 이동 버튼(▲/▼)를 움직여서 선
택/해제를 선택으로 변환후 항목선택 버튼
(SEL)을 누르면 시간이 선택되고, 상,하 항
목 이동 버튼(▲/▼)를 움직여서 시간 설정
후 항목선택 버튼(SEL)을 누르면 시간이
선택되면서 분으로 커서가 이동됩니다.
3. 선택하고자 하는 분단위를 지정하고 항목
선택 버튼(SEL)을 누르면 선택이 완료 됩
니다.

알람시각, 차량과속경고, 운전시간경고, 공회
전시간경고등의 알람을 설정할 수 있으며 설
정 방법 및 구성은 다음의 알람 시각과 동일합
니다.
OEG044028OEG044028
●알람 시각 설정 화면
알람 시각에 도달하면 마지막 화면이 표시되
며 경고음이 5회 울리게 됩니다.
이때 아무키나 누르게 되면 알람설정이 자동
으로 해제됩니다.
▶환경설정 화면
상·하 항목 이동 버튼(▲/▼)를 움직여서 선택
하고자 하는 곳에 두고 항목선택버튼(SEL)를
누르면 아래와 같이 LCD밝기 및 현재시각을
조정할 수 있습니다.
OGZ045061OGZ045061

편의 장치
4-41
OGZ045062OGZ045062

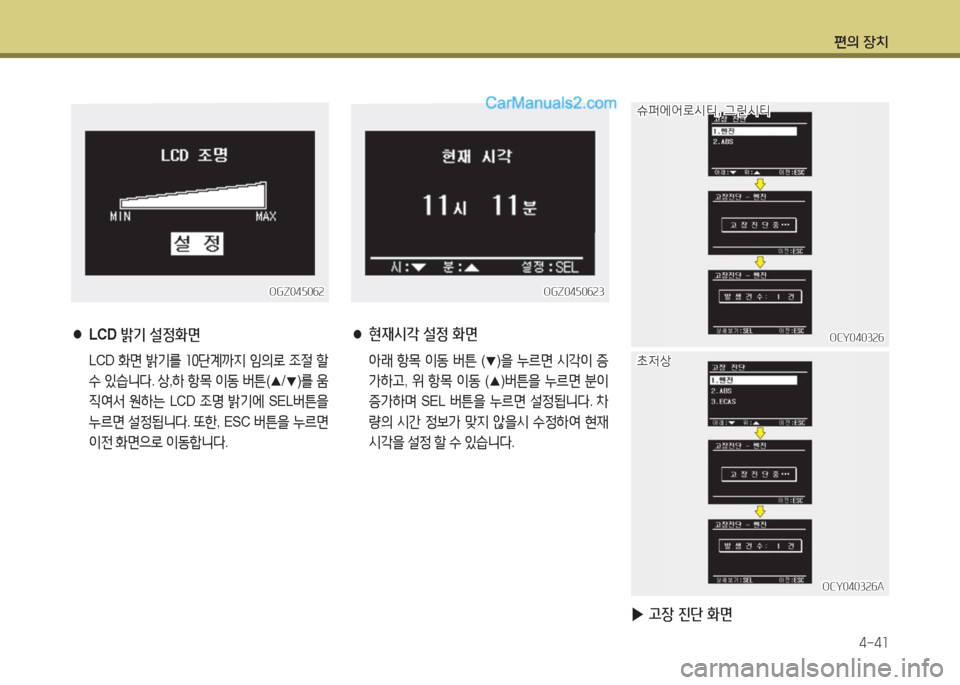

●LCD 밝기 설정화면
LCD 화면 밝기를 10단계까지 임의로 조절 할
수 있습니다. 상,하 항목 이동 버튼(▲/▼)를 움
직여서 원하는 LCD 조명 밝기에 SEL버튼을
누르면 설정됩니다. 또한, ESC 버튼을 누르면
이전 화면으로 이동합니다.
OGZ0450623OGZ0450623
●현재시각 설정 화면
아래 항목 이동 버튼 (▼)을 누르면 시각이 증
가하고, 위 항목 이동 (▲)버튼을 누르면 분이
증가하며 SEL 버튼을 누르면 설정됩니다. 차
량의 시간 정보가 맞지 않을시 수정하여 현재
시각을 설정 할 수 있습니다.
OCY040326OCY040326
OCY040326AOCY040326A
초저상초저상
슈퍼에어로시티, 그린시티슈퍼에어로시티, 그린시티
▶ 고장 진단 화면

편의 장치
4-42
상,하 항목이동 버튼(▲/▼)을 움직여서 선택
하고자 하는 곳에 두고 항목 선택버튼(SEL)를
누르십시오. 차량의 각 시스템의 고장 내용을
확인하는 화면 입니다.
슈퍼에어로시티/그린시티: 고장진단 항목은 엔
진, ABS가 있으며 각 항목의 고장여부를 확인
할 수 있습니다.
초저상 : 고장진단 항목은 엔진, ABS, ECAS(
사양 적용시)가 있으며 각 항목의 고장여부를
확인할 수 있습니다.
고장 진단 결과 고장이 표시되면 가까운 자사
직영 서비스센터 또는 블루핸즈를 방문하여
수리를 받으십시오. ▶정비 주기 설정 화면
1. 상,하 항목이동 버튼(▲/▼)을 움직여서 선
택하고자 하는 곳에 두고 항목 선택버튼
(SEL)를 누르십시오.
2. 상,하 항목 이동 버튼(▲/▼)를 움직여서 설
정/해제중 설정을 선택하고 항목선택버튼
(SEL)을 누르면 설정 숫자로 이동합니다.
3. 상,하 항목 이동 버튼(▲/▼)를 움직여서 숫
자를 선택하고 항목버튼(SEL)을 누르면 설
정으로 이동합니다.
OEG044029OEG044029
4. 지정하고자 하는 숫자가 맞으면 설정에 커
서를 위치시키고 항목선택 버튼(SEL)을
누르십시오.
5. 해제시는 해제커서를 위치시키고, 항목선
택 버튼(SEL)을 누르십시오.
정비주기설정 항목은 엔진오일, 오일필터, 에
어클리너, 연료필터, APU카트리지, TM오일,
액슬오일, 파워스티어링오일 등의 항목을 지
정 할 수 있습니다.

편의 장치
4-43
설정된 정비 주기에 도달하면 시동키를 “ON”하
면 자동으로 교환 여부 화면이 표시 됩니다.
YES를 선택하게 되면 다음 시동시에 표시되지는
않지만 다시 설정된 정비주기가 되면 교환 주기
점검 화면이 표시됩니다. N O를 선택하게 되면 다
음 시동시에도 교환 주기 점검 화면이 표시되어
운전자에게 교환주기를 알려줍니다. 정비주기 해
제는 해당 항목의 정비 주기 항목에서 할 수 있습
니다.
OGV026028OGV026028
2. 총 주행거리및 구간거리표시부
스위치 절환에 따라 총 주행거리 및 구간 거리
를 표시합니다.
3. 경고등 표시부
각 시스템의 이상유무 및 작동상태를 표시하
며, 각 점등 조건은 ‘ 경고등 및 표시등’ 편을 참
조하시길 바랍니다.
- 슈퍼에어로시티/그린시티/초저상(C6AF/
C6GB엔진) : 냉각수 부족 표시등, 자동변
속기 과열 경고등(초저상), 자동변속기 점검
등(초저상), 연료 충진 표시등, 리타더 브레
이크 작동 표시등, 자동 그리스 작동 표시
등, 슬라이딩 램프 표시등(초저상), 슬라이딩
램프 오픈 표시등(초저상), 장애인 하차 표시
등(초저상), 리타더 브레이크 과열 경고등

- 슈퍼에어로시티/그린시티(D6HC, D6GB엔
진) : 배기브레이크 표시등, 리타더 브레이크
표시등(사양 적용시), 리타더 과열 경고등(사
양 적용시), 자동그리스 작동 표시등(사양 적
용시), 듀얼파워 표시등(사양 적용시), 도어 열
림 경고등, 자동변속기 과열 표시등(사양 적
용시), 자동변속기 점검등(사양 적용시), 제이
크 브레이크 표시등(사양 적용시), ASR 작동
등(사양 적용시)

편의 장치
4-44
작동등 형상작동등 상태
표시없음
ECAS
CHECK
점등 상승완료
상승중
하강완료
하강중
닐링완료
닐링중
차고 조절중
깜박임
점등
깜박임
깜박임
깜박임
- ECAS에 현재 고장 코드 존재
시 점등
- 요철이 많은 도로에서 차량 높이
자동 조절을 위해 순간적으로 점
멸 될수 있습니다.
점등
일반주행 차고
차고

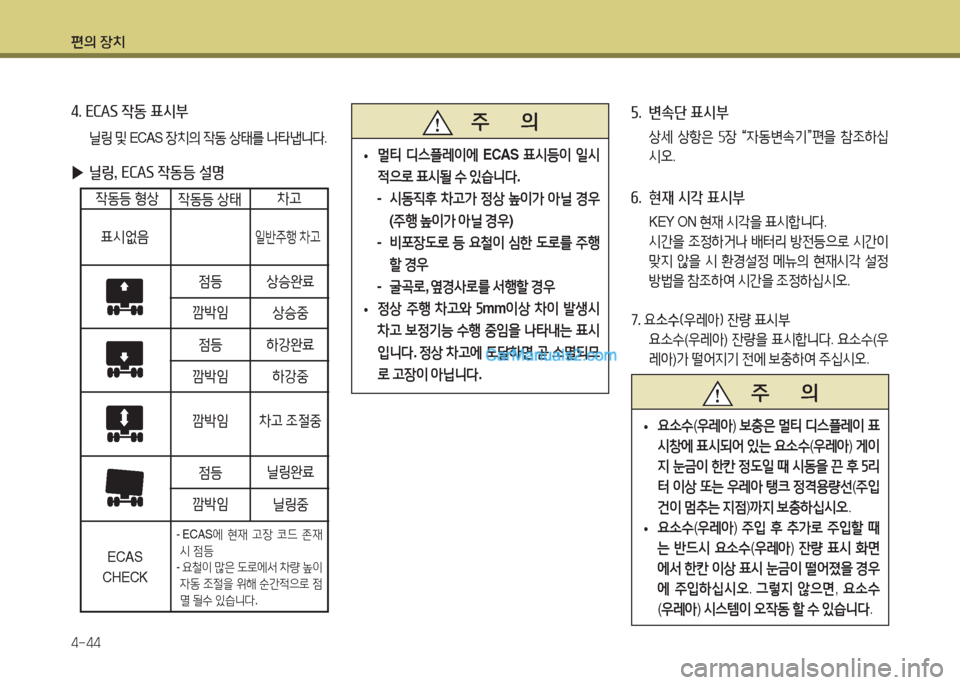

▶닐링, ECAS 작동등 설명
4. ECAS 작동 표시부
닐링 및 ECAS 장치의 작동 상태를 나타냅니다. 주 의
• 멀티 디스플레이에 ECAS 표시등이 일시
적으로 표시될 수 있습니다.
- 시동직후 차고가 정상 높이가 아닐 경우
(주행 높이가 아닐 경우)
- 비포장도로 등 요철이 심한 도로를 주행
할 경우
- 굴곡로, 옆경사로를 서행할 경우
• 정상 주행 차고와 5mm이상 차이 발생시
차고 보정기능 수행 중임을 나타내는 표시
입니다. 정상 차고에 도달하면 곧 소멸되므
로 고장이 아닙니다.
5. 변속단 표시부
상세 상항은 5장 “자동변속기”편을 참조하십
시오.
6. 현재 시각 표시부
KEY ON 현재 시각을 표시합니다.
시간을 조정하거나 배터리 방전등으로 시간이
맞지 않을 시 환경설정 메뉴의 현재시각 설정
방법을 참조하여 시간을 조정하십시오.
7. 요소수(우레아) 잔량 표시부
요소수(우레아) 잔량을 표시합니다. 요소수(우
레아)가 떨어지기 전에 보충하여 주십시오.
주 의
•요소수(우레아) 보충은 멀티 디스플레이 표
시창에 표시되어 있는 요소수(우레아) 게이
지 눈금이 한칸 정도일 때 시동을 끈 후 5리
터 이상 또는 우레아 탱크 정격용량선(주입
건이 멈추는 지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할 때
는 반드시 요소수(우레아) 잔량 표시 화면
에서 한칸 이상 표시 눈금이 떨어졌을 경우
에 주입하십시오. 그렇지 않으면, 요소수
(우레아) 시스템이 오작동 할 수 있습니다.

편의 장치
4-45
0시동시 표시화면
시동시 각 게이지의 정상/이상 유무를 판단하여
운전자에게 알려주며, 이상확인이 되면 게이지
메뉴 항목에서 다시 점검하십시오.
※ 표시되는 화면은 적용 시스템에 따라 다를 수
있습니다.
※ LCD 특성으로 추운 날씨에는 초기 시동 후
10~15분 동안 표시화면 변환시 잔상이 생길
수 있습니다.
OGV028017BOGV028017B
0멀티 디스플레이 창 표시 메뉴 설명
메인메뉴 메뉴항목 기 능
트립 정보· 평균/순간연비· 연료소모량/주행가능거리연비게이지 기능 제공
게 이 지
· 에어게이지· 오일게이지· 전압게이지· 수트(SOOT)게이지· 전축 브레이크(사양 적용시)· 후축 브레이크(사양 적용시)
GAUGE를 LCD에 BAR TYPE으로 표시
주행정보· 주행시간· 운전시간· 평균속도
주행시간 표시엔진운전시간 표시차량 누적평균속도 표시
알람설정· 알람시각· 차량과속/운전시간경고· 공회전시간 경고
시계알람 기능차량속도/운전시간 초과시 경고기능공회전시간 설정으로 초과시 경고 기능
환경설정· LCD 밝기· 현재시각 설정LCD 밝기 조절 기능시간 조절 가능
고 장 진 단· 엔진/ABS· ECAS(사양 적용시)/ 리타더(사양적용시)엔진/ABS/ECAS(사양 적용시)/리타더(사양적용시)고장진단 메시지 표시
정비주기설정· 정비주기 설정주기적인 교환부품에 대해 정비주기 설정 기능엔진오일,오일필터,에어클리너,연료필터,APU카트리지, TM오일,액슬오일,파워스티어링오일 등)

편의 장치
4-46

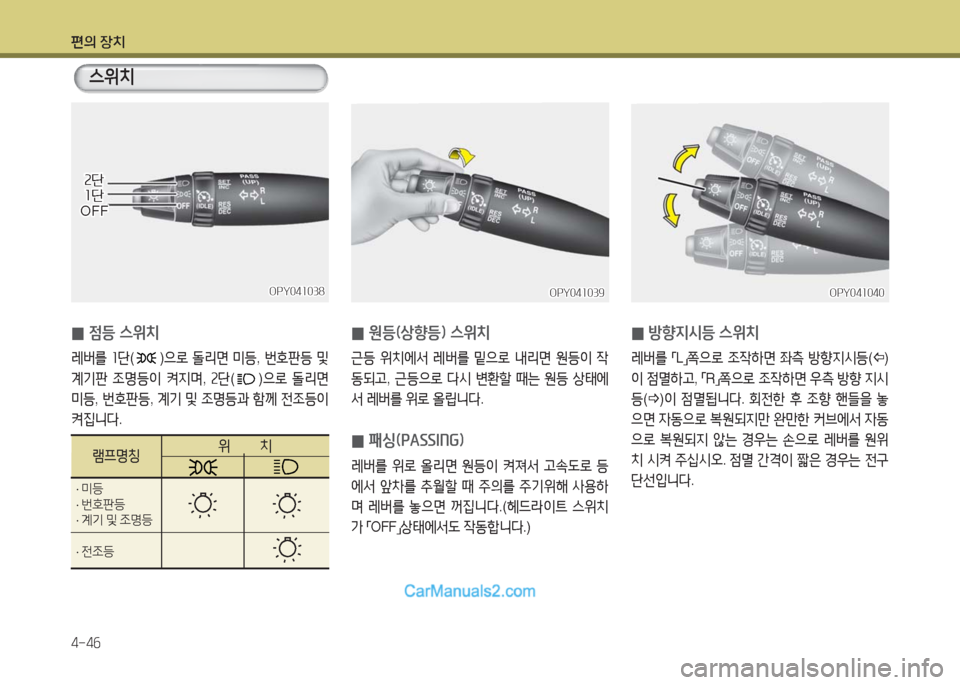

스위치
0점등 스위치
레버를 1단()으로 돌리면 미등, 번호판등 및
계기판 조명등이 켜지며, 2단()으로 돌리면
미등, 번호판등, 계기 및 조명등과 함께 전조등이
켜집니다.
OPY041038OPY041038
2단2단1단1단OFFOFF
위 치램프명칭
· 미등· 번호판등· 계기 및 조명등
· 전조등
0원등(상향등) 스위치
근등 위치에서 레버를 밑으로 내리면 원등이 작
동되고, 근등으로 다시 변환할 때는 원등 상태에
서 레버를 위로 올립니다.
0패싱(PASSING)
레버를 위로 올리면 원등이 켜져서 고속도로 등
에서 앞차를 추월할 때 주의를 주기위해 사용하
며 레버를 놓으면 꺼집니다.(헤드라이트 스위치
가 「OFF」상태에서도 작동합니다.)
0방향지시등 스위치
레버를 「L」쪽으로 조작하면 좌측 방향지시등(A)
이 점멸하고, 「R」쪽으로 조작하면 우측 방향 지시
등(B)이 점멸됩니다. 회전한 후 조향 핸들을 놓
으면 자동으로 복원되지만 완만한 커브에서 자동
으로 복원되지 않는 경우는 손으로 레버를 원위
치 시켜 주십시오. 점멸 간격이 짧은 경우는 전구
단선입니다.
OPY041039OPY041039OPY041040OPY041040

편의 장치
4-47

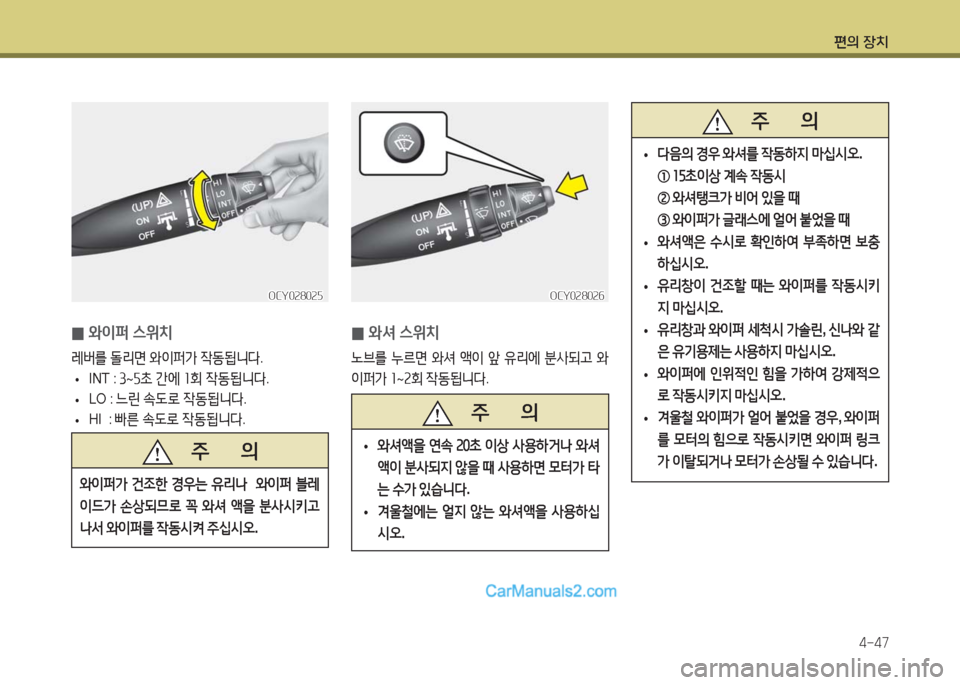

0와이퍼 스위치
레버를 돌리면 와이퍼가 작동됩니다.
•INT : 3~5초 간에 1회 작동됩니다.
•LO : 느린 속도로 작동됩니다.
•HI : 빠른 속도로 작동됩니다.
OCY028025OCY028025
주 의
와이퍼가 건조한 경우는 유리나 와이퍼 블레
이드가 손상되므로 꼭 와셔 액을 분사시키고
나서 와이퍼를 작동시켜 주십시오.
0와셔 스위치
노브를 누르면 와셔 액이 앞 유리에 분사되고 와
이퍼가 1~2회 작동됩니다.
OCY028026OCY028026
주 의
• 와셔액을 연속 20초 이상 사용하거나 와셔
액이 분사되지 않을 때 사용하면 모터가 타
는 수가 있습니다.
• 겨울철에는 얼지 않는 와셔액을 사용하십
시오.
주 의
• 다음의 경우 와셔를 작동하지 마십시오.
① 15초이상 계속 작동시
② 와셔탱크가 비어 있을 때
③ 와이퍼가 글래스에 얼어 붙었을 때
• 와셔액은 수시로 확인하여 부족하면 보충
하십시오.
• 유리창이 건조할 때는 와이퍼를 작동시키
지 마십시오.
• 유리창과 와이퍼 세척시 가솔린, 신나와 같
은 유기용제는 사용하지 마십시오.
• 와이퍼에 인위적인 힘을 가하여 강제적으
로 작동시키지 마십시오.
• 겨울철 와이퍼가 얼어 붙었을 경우, 와이퍼
를 모터의 힘으로 작동시키면 와이퍼 링크
가 이탈되거나 모터가 손상될 수 있습니다.

편의 장치
4-48
• 동절기에는 서리제거 장치 등으로 유리
창을 따뜻하게 한 뒤에 와셔액을 사용하
십시오.
그렇지 않으면 유리창에 와셔 액이 얼어
붙어 시야를 가리므로 대단히 위험하게
됩니다.
• 엔진 냉각수 또는 부동액을 와셔액으로
사용하지 마십시오.
차량 도장부분의 손상은 물론 운행도중 시
야를 가려 사고를 유발할 수도 있습니다.
경 고
0배기 브레이크 스위치
레버를 「ON」 으로 하고 가속 페달 및 클러치 페
달에서 발을 떼면 배기 브레이크가 작동되어
지시등이 점등됩니다.
이때 가속 페달 또는 클러치 페달을 작동시키면
배기 브레이크는 순간적으로 자동 해제됩니다.
또한, ABS가 작동할 경우나 기어 중립 상태에서
도 배기 브레이크는 작동되지 않습니다.
배기 브레이크를 사용함으로써 다음과 같은 효과
가 있습니다.
•드럼 온도 상승 억제에 따른 페이드 현상 방
지를 합니다.
•브레이크 사용 감소로 인한 라이닝 수명 증대
효과가 있습니다.
OCY028027OCY028027
알아두기
페이드 (Fade) 현상
브레이크의 마찰면이 과열되면 마찰력이
저하되어 브레이크의 기능이 나쁘게 되는
현상입니다.

편의 장치
4-49

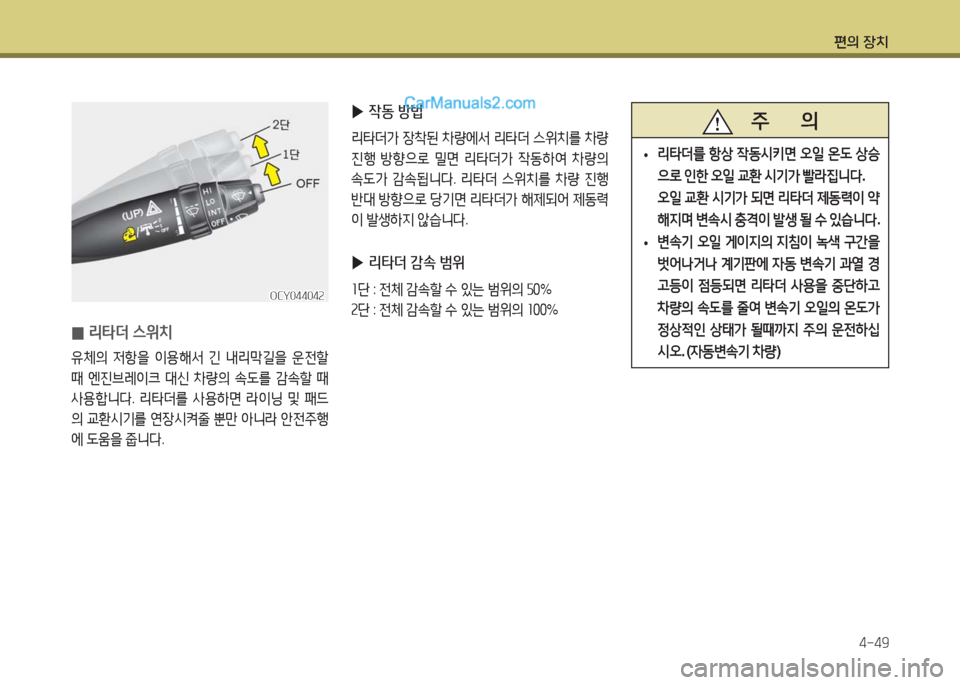

0리타더 스위치
유체의 저항을 이용해서 긴 내리막길을 운전할
때 엔진브레이크 대신 차량의 속도를 감속할 때
사용합니다. 리타더를 사용하면 라이닝 및 패드
의 교환시기를 연장시켜줄 뿐만 아니라 안전주행
에 도움을 줍니다.
▶작동 방법
리타더가 장착된 차량에서 리타더 스위치를 차량
진행 방향으로 밀면 리타더가 작동하여 차량의
속도가 감속됩니다. 리타더 스위치를 차량 진행
반대 방향으로 당기면 리타더가 해제되어 제동력
이 발생하지 않습니다.
▶리타더 감속 범위
1단 : 전체 감속할 수 있는 범위의 50%
2단 : 전체 감속할 수 있는 범위의 100%OCY044042OCY044042
주 의
•리타더를 항상 작동시키면 오일 온도 상승
으로 인한 오일 교환 시기가 빨라집니다.
오일 교환 시기가 되면 리타더 제동력이 약
해지며 변속시 충격이 발생 될 수 있습니다.
•변속기 오일 게이지의 지침이 녹색 구간을
벗어나거나 계기판에 자동 변속기 과열 경
고등이 점등되면 리타더 사용을 중단하고
차량의 속도를 줄여 변속기 오일의 온도가
정상적인 상태가 될때까지 주의 운전하십
시오. (자동변속기 차량)
