Hyundai Super Aero City 2016 슈퍼 에어로시티 - 사용 설명서 (in Korean)

편의 장치
4-10

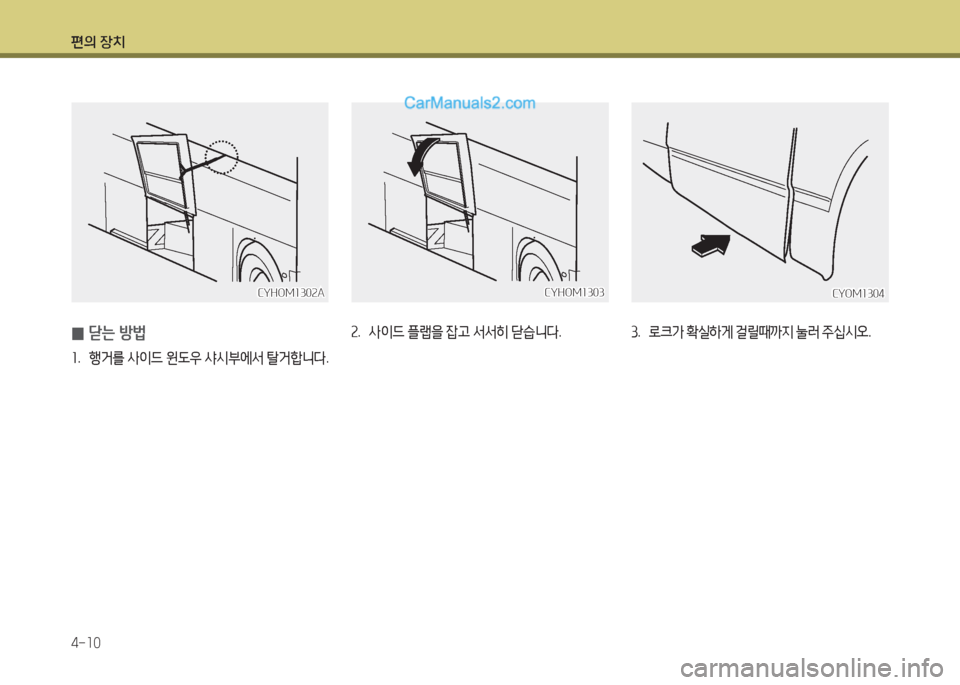

CYOM1304CYOM1304
3. 로크가 확실하게 걸릴때까지 눌러 주십시오.
CYHOM1302ACYHOM1302A
0닫는 방법
1. 행거를 사이드 윈도우 샤시부에서 탈거합니다.
CYHOM1303CYHOM1303
2. 사이드 플랩을 잡고 서서히 닫습니다.

편의 장치
4-11

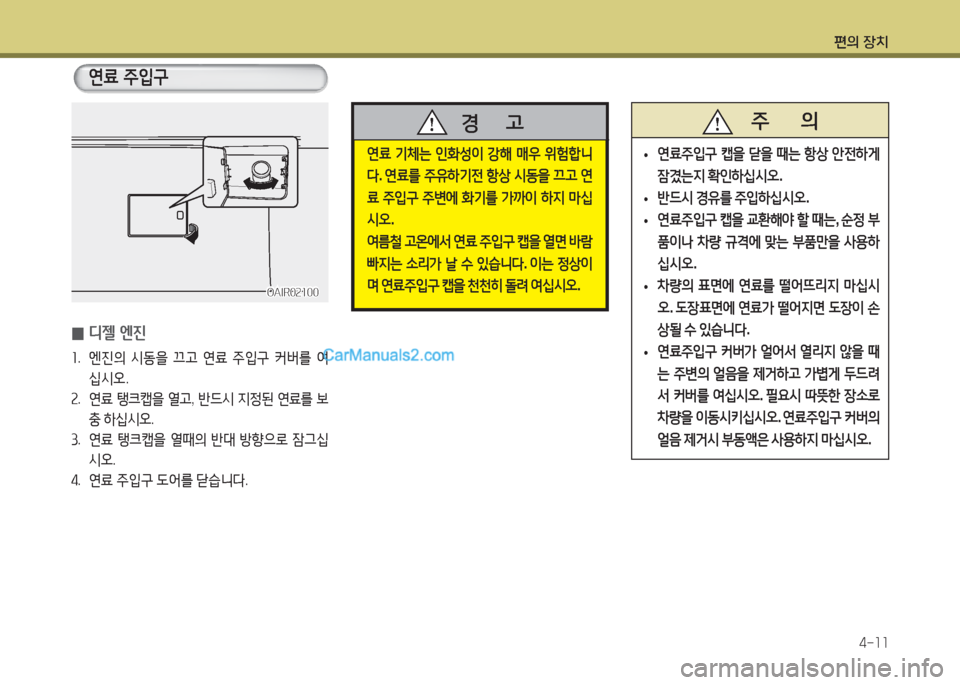

OAIR02100OAIR02100
0디젤 엔진
1. 엔진의 시동을 끄고 연료 주입구 커버를 여
십시오.
2. 연료 탱크캡을 열고, 반드시 지정된 연료를 보
충 하십시오.
3. 연료 탱크캡을 열때의 반대 방향으로 잠그십
시오.
4. 연료 주입구 도어를 닫습니다.
연료 주입구
연료 기체는 인화성이 강해 매우 위험합니
다. 연료를 주유하기전 항상 시동을 끄고 연
료 주입구 주변에 화기를 가까이 하지 마십
시오.
여름철 고온에서 연료 주입구 캡을 열면 바람
빠지는 소리가 날 수 있습니다. 이는 정상이
며 연료주입구 캡을 천천히 돌려 여십시오.
경 고 주 의
• 연료주입구 캡을 닫을 때는 항상 안전하게
잠겼는지 확인하십시오.
• 반드시 경유를 주입하십시오.
• 연료주입구 캡을 교환해야 할 때는, 순정 부
품이나 차량 규격에 맞는 부품만을 사용하
십시오.
• 차량의 표면에 연료를 떨어뜨리지 마십시
오. 도장표면에 연료가 떨어지면 도장이 손
상될 수 있습니다.
• 연료주입구 커버가 얼어서 열리지 않을 때
는 주변의 얼음을 제거하고 가볍게 두드려
서 커버를 여십시오. 필요시 따뜻한 장소로
차량을 이동시키십시오. 연료주입구 커버의
얼음 제거시 부동액은 사용하지 마십시오.

편의 장치
4-12

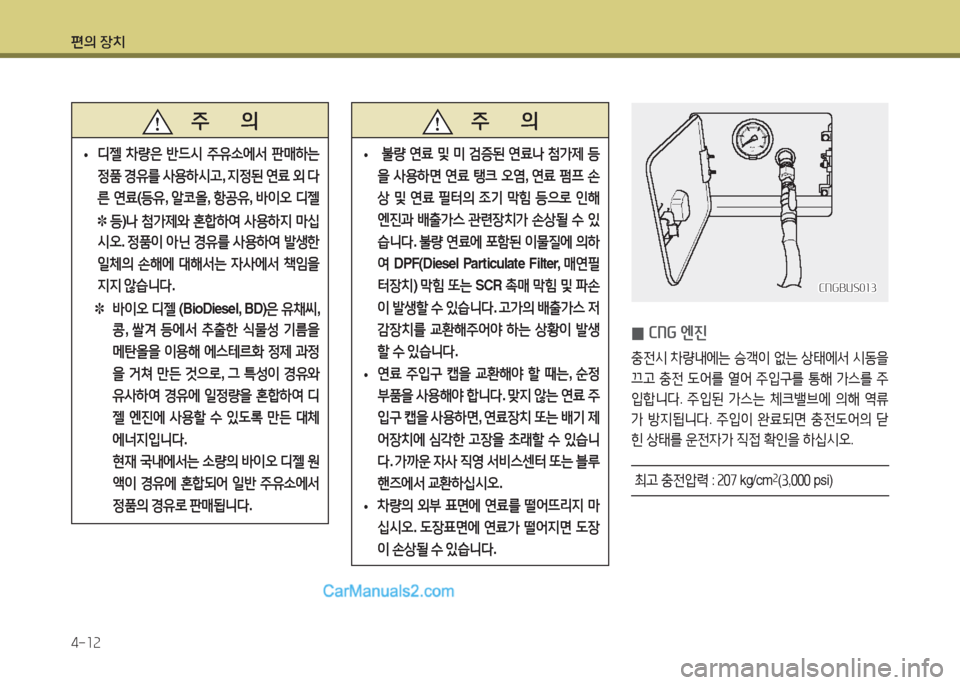

CNGBUS013CNGBUS013
0CNG 엔진
충전시 차량내에는 승객이 없는 상태에서 시동을
끄고 충전 도어를 열어 주입구를 통해 가스를 주
입합니다. 주입된 가스는 체크밸브에 의해 역류
가 방지됩니다. 주입이 완료되면 충전도어의 닫
힌 상태를 운전자가 직접 확인을 하십시오.
최고 충전압력 : 207 kg/cm2(3,000 psi)

주 의
• 디젤 차량은 반드시 주유소에서 판매하는
정품 경유를 사용하시고, 지정된 연료 외 다
른 연료(등유, 알코올, 항공유, 바이오 디젤
✽ 등)나 첨가제와 혼합하여 사용하지 마십
시오. 정품이 아닌 경유를 사용하여 발생한
일체의 손해에 대해서는 자사에서 책임을
지지 않습니다.
✽ 바이오 디젤 (BioDiesel, BD)은 유채씨,
콩, 쌀겨 등에서 추출한 식물성 기름을
메탄올을 이용해 에스테르화 정제 과정
을 거쳐 만든 것으로, 그 특성이 경유와
유사하여 경유에 일정량을 혼합하여 디
젤 엔진에 사용할 수 있도록 만든 대체
에너지입니다.
현재 국내에서는 소량의 바이오 디젤 원
액이 경유에 혼합되어 일반 주유소에서
정품의 경유로 판매됩니다.
주 의
• 불량 연료 및 미 검증된 연료나 첨가제 등
을 사용하면 연료 탱크 오염, 연료 펌프 손
상 및 연료 필터의 조기 막힘 등으로 인해
엔진과 배출가스 관련장치가 손상될 수 있
습니다. 불량 연료에 포함된 이물질에 의하
여 DPF(Diesel Particulate Filter, 매연필
터장치) 막힘 또는 SCR 촉매 막힘 및 파손
이 발생할 수 있습니다. 고가의 배출가스 저
감장치를 교환해주어야 하는 상황이 발생
할 수 있습니다.
• 연료 주입구 캡을 교환해야 할 때는, 순정
부품을 사용해야 합니다. 맞지 않는 연료 주
입구 캡을 사용하면, 연료장치 또는 배기 제
어장치에 심각한 고장을 초래할 수 있습니
다. 가까운 자사 직영 서비스센터 또는 블루
핸즈에서 교환하십시오.
• 차량의 외부 표면에 연료를 떨어뜨리지 마
십시오. 도장표면에 연료가 떨어지면 도장
이 손상될 수 있습니다.

편의 장치
4-13

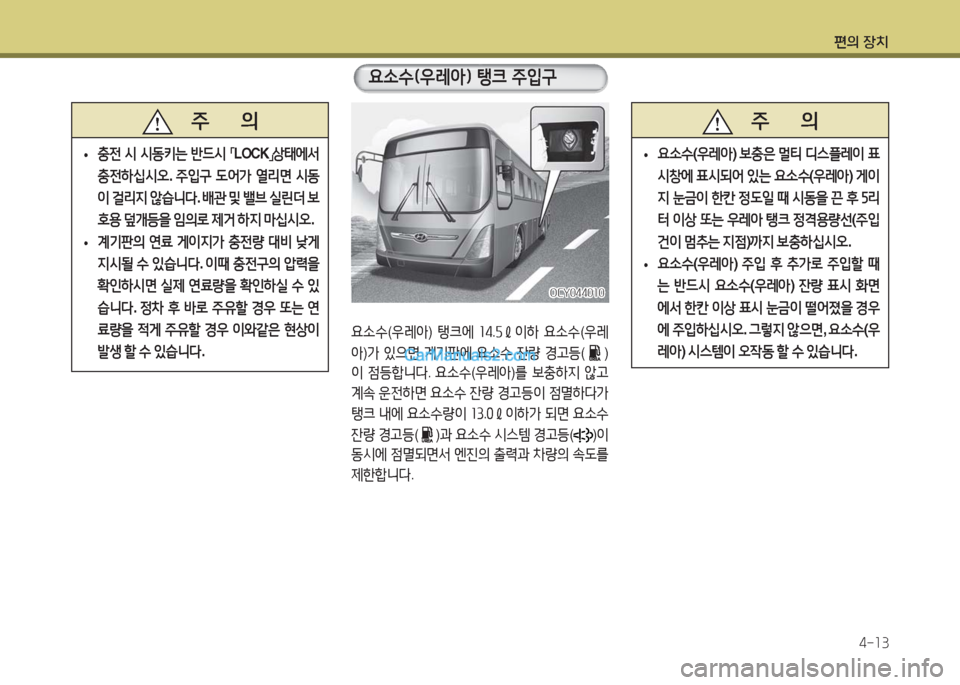

주 의
• 충전 시 시동키는 반드시 「LOCK」상태에서
충전하십시오. 주입구 도어가 열리면 시동
이 걸리지 않습니다. 배관 및 밸브 실린더 보
호용 덮개등을 임의로 제거 하지 마십시오.
• 계기판의 연료 게이지가 충전량 대비 낮게
지시될 수 있습니다. 이때 충전구의 압력을
확인하시면 실제 연료량을 확인하실 수 있
습니다. 정차 후 바로 주유할 경우 또는 연
료량을 적게 주유할 경우 이와같은 현상이
발생 할 수 있습니다.
요소수(우레아) 탱크에 14.5ℓ이하 요소수(우레
아)가 있으면 계기판에 요소수 잔량 경고등( )
이 점등합니다. 요소수(우레아)를 보충하지 않고
계속 운전하면 요소수 잔량 경고등이 점멸하다가
탱크 내에 요소수량이 13.0ℓ이하가 되면 요소수
잔량 경고등( )과 요소수 시스템 경고등()이
동시에 점멸되면서 엔진의 출력과 차량의 속도를
제한합니다.
OCY044010OCY044010
요소수(우레아) 탱크 주입구
주 의
•요소수(우레아) 보충은 멀티 디스플레이 표
시창에 표시되어 있는 요소수(우레아) 게이
지 눈금이 한칸 정도일 때 시동을 끈 후 5리
터 이상 또는 우레아 탱크 정격용량선(주입
건이 멈추는 지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할 때
는 반드시 요소수(우레아) 잔량 표시 화면
에서 한칸 이상 표시 눈금이 떨어졌을 경우
에 주입하십시오. 그렇지 않으면, 요소수(우
레아) 시스템이 오작동 할 수 있습니다.

편의 장치
4-14

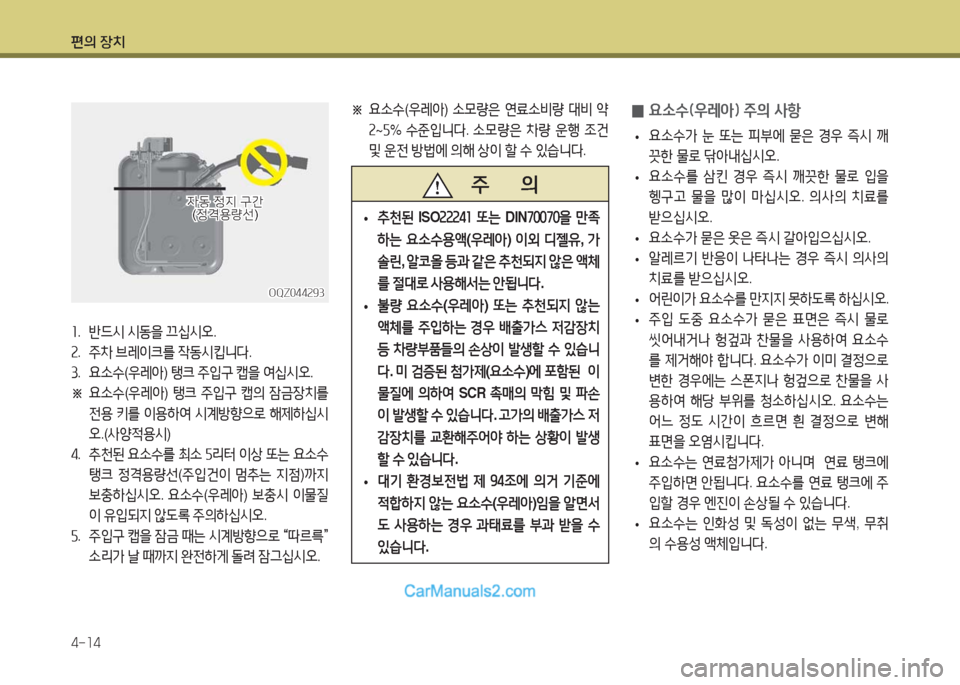

OQZ044293OQZ044293
자동 정지 구간자동 정지 구간(정격용량선)(정격용량선)
주 의
•추천된 ISO22241 또는 DIN70070을 만족
하는 요소수용액(우레아) 이외 디젤유, 가
솔린, 알코올 등과 같은 추천되지 않은 액체
를 절대로 사용해서는 안됩니다.
•불량 요소수(우레아) 또는 추천되지 않는
액체를 주입하는 경우 배출가스 저감장치
등 차량부품들의 손상이 발생할 수 있습니
다. 미 검증된 첨가제(요소수)에 포함된 이
물질에 의하여 SCR 촉매의 막힘 및 파손
이 발생할 수 있습니다. 고가의 배출가스 저
감장치를 교환해주어야 하는 상황이 발생
할 수 있습니다.
•대기 환경보전법 제 94조에 의거 기준에
적합하지 않는 요소수(우레아)임을 알면서
도 사용하는 경우 과태료를 부과 받을 수
있습니다.
1. 반드시 시동을 끄십시오.
2. 주차 브레이크를 작동시킵니다.
3. 요소수(우레아) 탱크 주입구 캡을 여십시오.
※ 요소수(우레아) 탱크 주입구 캡의 잠금장치를
전용 키를 이용하여 시계방향으로 해제하십시
오.(사양적용시)
4. 추천된 요소수를 최소 5리터 이상 또는 요소수
탱크 정격용량선(주입건이 멈추는 지점)까지
보충하십시오. 요소수(우레아) 보충시 이물질
이 유입되지 않도록 주의하십시오.
5. 주입구 캡을 잠금 때는 시계방향으로 “따르륵”
소리가 날 때까지 완전하게 돌려 잠그십시오.
※ 요소수(우레아) 소모량은 연료소비량 대비 약
2~5% 수준입니다. 소모량은 차량 운행 조건
및 운전 방법에 의해 상이 할 수 있습니다.
0요소수(우레아) 주의 사항
•요소수가 눈 또는 피부에 묻은 경우 즉시 깨
끗한 물로 닦아내십시오.
•요소수를 삼킨 경우 즉시 깨끗한 물로 입을
헹구고 물을 많이 마십시오. 의사의 치료를
받으십시오.
•요소수가 묻은 옷은 즉시 갈아입으십시오.
•알레르기 반응이 나타나는 경우 즉시 의사의
치료를 받으십시오.
•어린이가 요소수를 만지지 못하도록 하십시오.
•주입 도중 요소수가 묻은 표면은 즉시 물로
씻어내거나 헝겊과 찬물을 사용하여 요소수
를 제거해야 합니다. 요소수가 이미 결정으로
변한 경우에는 스폰지나 헝겊으로 찬물을 사
용하여 해당 부위를 청소하십시오. 요소수는
어느 정도 시간이 흐르면 흰 결정으로 변해
표면을 오염시킵니다.
•요소수는 연료첨가제가 아니며 연료 탱크에
주입하면 안됩니다. 요소수를 연료 탱크에 주
입할 경우 엔진이 손상될 수 있습니다.
•요소수는 인화성 및 독성이 없는 무색, 무취
의 수용성 액체입니다.

편의 장치
4-15

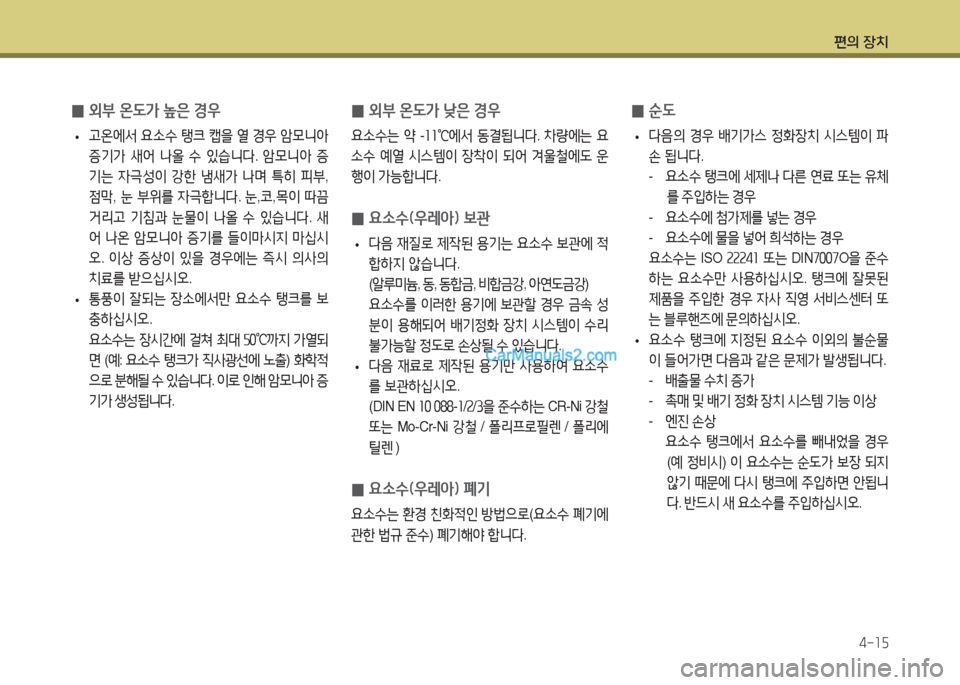

0외부 온도가 높은 경우
•고온에서 요소수 탱크 캡을 열 경우 암모니아
증기가 새어 나올 수 있습니다. 암모니아 증
기는 자극성이 강한 냄새가 나며 특히 피부,
점막, 눈 부위를 자극합니다. 눈,코,목이 따끔
거리고 기침과 눈물이 나올 수 있습니다. 새
어 나온 암모니아 증기를 들이마시지 마십시
오. 이상 증상이 있을 경우에는 즉시 의사의
치료를 받으십시오.
•통풍이 잘되는 장소에서만 요소수 탱크를 보
충하십시오.
요소수는 장시간에 걸쳐 최대 50℃까지 가열되
면 (예: 요소수 탱크가 직사광선에 노출) 화학적
으로 분해될 수 있습니다. 이로 인해 암모니아 증
기가 생성됩니다.
0외부 온도가 낮은 경우
요소수는 약 -11℃에서 동결됩니다. 차량에는 요
소수 예열 시스템이 장착이 되어 겨울철에도 운
행이 가능합니다.
0요소수(우레아) 보관
•다음 재질로 제작된 용기는 요소수 보관에 적
합하지 않습니다.
(알루미늄, 동, 동합금, 비합금강, 아연도금강)
요소수를 이러한 용기에 보관할 경우 금속 성
분이 용해되어 배기정화 장치 시스템이 수리
불가능할 정도로 손상될 수 있습니다.
•다음 재료로 제작된 용기만 사용하여 요소수
를 보관하십시오.
(DIN EN 10 088-1/2/3을 준수하는 CR-Ni 강철
또는 Mo-Cr-Ni 강철 / 폴리프로필렌 / 폴리에
틸렌 )
0요소수(우레아) 폐기
요소수는 환경 친화적인 방법으로(요소수 폐기에
관한 법규 준수) 폐기해야 합니다.
0순도
•다음의 경우 배기가스 정화장치 시스템이 파
손 됩니다.
- 요소수 탱크에 세제나 다른 연료 또는 유체
를 주입하는 경우
- 요소수에 첨가제를 넣는 경우
- 요소수에 물을 넣어 희석하는 경우
요소수는 ISO 22241 또는 DIN7007O을 준수
하는 요소수만 사용하십시오. 탱크에 잘못된
제품을 주입한 경우 자사 직영 서비스센터 또
는 블루핸즈에 문의하십시오.
•요소수 탱크에 지정된 요소수 이외의 불순물
이 들어가면 다음과 같은 문제가 발생됩니다.
- 배출물 수치 증가
- 촉매 및 배기 정화 장치 시스템 기능 이상
- 엔진 손상
요소수 탱크에서 요소수를 빼내었을 경우
(예 정비시) 이 요소수는 순도가 보장 되지
않기 때문에 다시 탱크에 주입하면 안됩니
다. 반드시 새 요소수를 주입하십시오.

편의 장치
4-16
JJWOM016JJWOM016
0변속기 점검 커버
변속기 점검시에 사용합니다.
주 의
닫을때는 다음 사항에 주의해 주십시오.
• 안전벨트가 엔진룸으로 들어가지 않았는
가 확인해 주십시오.
• 점검 커버가 완전히 닫히지 않으면 먼지, 흙
탕물 유입, 소음의 원인이 되므로 확실하게
닫아 주십시오.
JJWOM017JJWOM017
0엔진룸 점검 커버
엔진 점검 및 정비시 사용합니다.
점검 커버
0조향 핸들의 상하 조정
1. 조향 핸들을 손으로 잡고 레버를 밑으로 내립
니다.
2. 적당한 위치로 조향 핸들을 조정합니다.
3. 레버를 올려서 조향 핸들을 확실히 고정합니다.
OCY028003OCY028003
운행 중에는 절대로 조향 핸들을 조절 하지
마십시오. 조향 능력을 상실하게 되면 사고
가 날 수 있습니다.
경 고
조향 핸들

편의 장치
4-17
주행 중 미러를 조정하거나 접지 마십시오.
운전에 영향을 미쳐 사고의 원인이 됩니다.
경 고

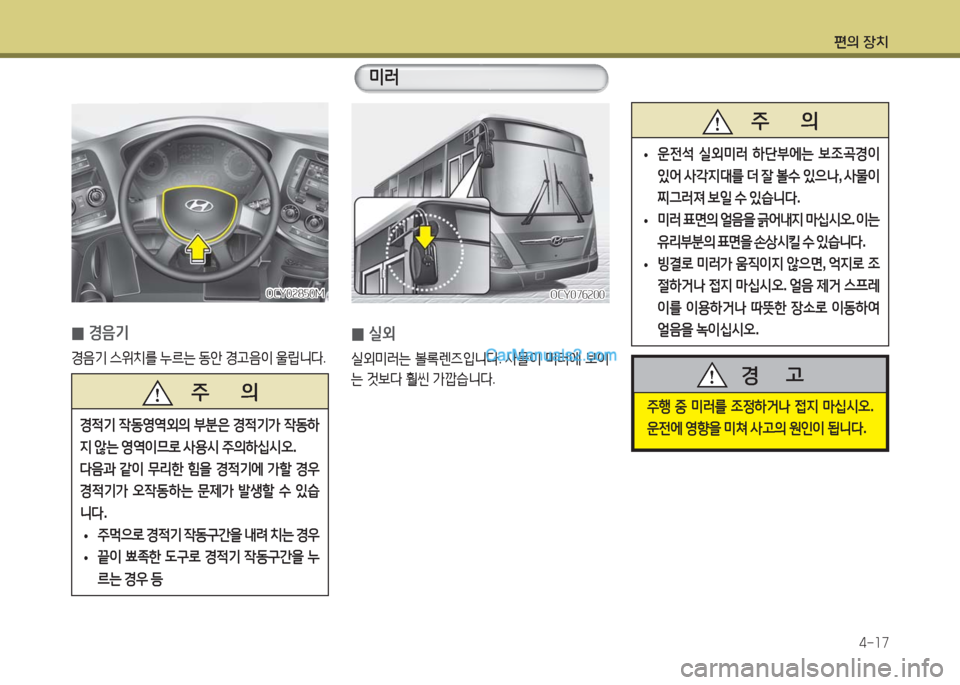

0경음기
경음기 스위치를 누르는 동안 경고음이 울립니다.
OCY02850MOCY02850M
주 의
경적기 작동영역외의 부분은 경적기가 작동하
지 않는 영역이므로 사용시 주의하십시오.
다음과 같이 무리한 힘을 경적기에 가할 경우
경적기가 오작동하는 문제가 발생할 수 있습
니다.
• 주먹으로 경적기 작동구간을 내려 치는 경우
• 끝이 뾰족한 도구로 경적기 작동구간을 누
르는 경우 등
주 의
•운전석 실외미러 하단부에는 보조곡경이
있어 사각지대를 더 잘 볼수 있으나, 사물이
찌그러져 보일 수 있습니다.
•미러 표면의 얼음을 긁어내지 마십시오. 이는
유리부분의 표면을 손상시킬 수 있습니다.
•빙결로 미러가 움직이지 않으면, 억지로 조
절하거나 접지 마십시오. 얼음 제거 스프레
이를 이용하거나 따뜻한 장소로 이동하여
얼음을 녹이십시오.
미러
OCY076200OCY076200
0실외
실외미러는 볼록렌즈입니다. 사물이 미러에 보이
는 것보다 훨씬 가깝습니다.

편의 장치
4-18

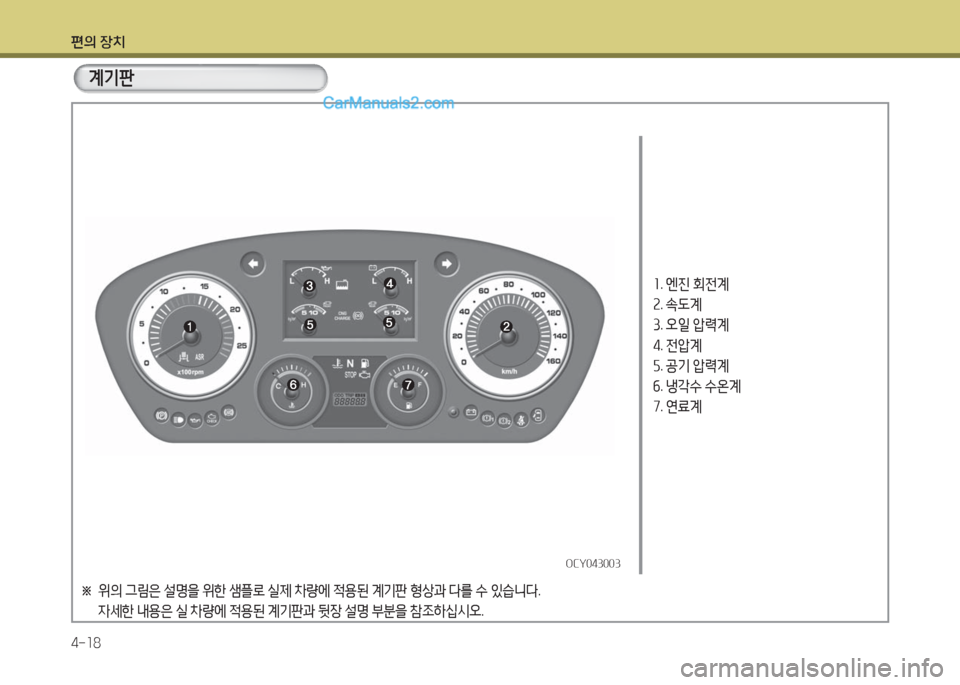

OCY043003OCY043003
1. 엔진 회전계
2. 속도계
3. 오일 압력계
4. 전압계
5. 공기 압력계
6. 냉각수 수온계
7. 연료계
계기판
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.

편의 장치
4-19

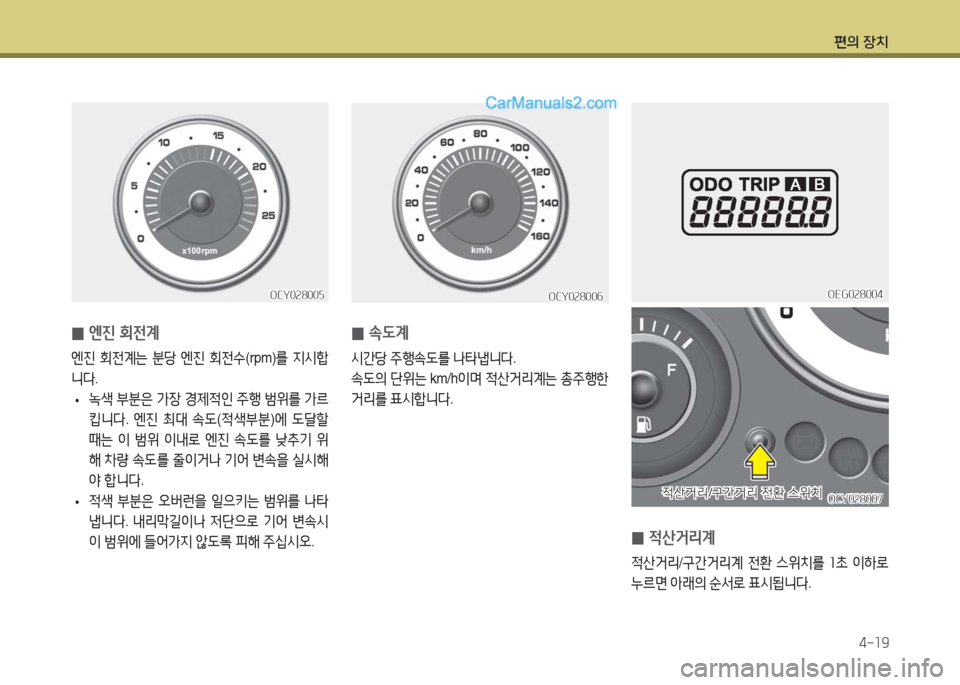

0속도계
시간당 주행속도를 나타냅니다.
속도의 단위는 km/h이며 적산거리계는 총주행한
거리를 표시합니다.
OCY028006OCY028006
0적산거리계
적산거리/구간거리계 전환 스위치를 1초 이하로
누르면 아래의 순서로 표시됩니다.
0엔진 회전계
엔진 회전계는 분당 엔진 회전수(rpm)를 지시합
니다.
• 녹색 부분은 가장 경제적인 주행 범위를 가르
킵니다. 엔진 최대 속도(적색부분)에 도달할
때는 이 범위 이내로 엔진 속도를 낮추기 위
해 차량 속도를 줄이거나 기어 변속을 실시해
야 합니다.
• 적색 부분은 오버런을 일으키는 범위를 나타
냅니다. 내리막길이나 저단으로 기어 변속시
이 범위에 들어가지 않도록 피해 주십시오.
OCY028005OCY028005OEG028004OEG028004
OCY028007OCY028007적산거리/구간거리 전환 스위치적산거리/구간거리 전환 스위치
