Hyundai Terracan 2005 Handleiding (in Dutch)

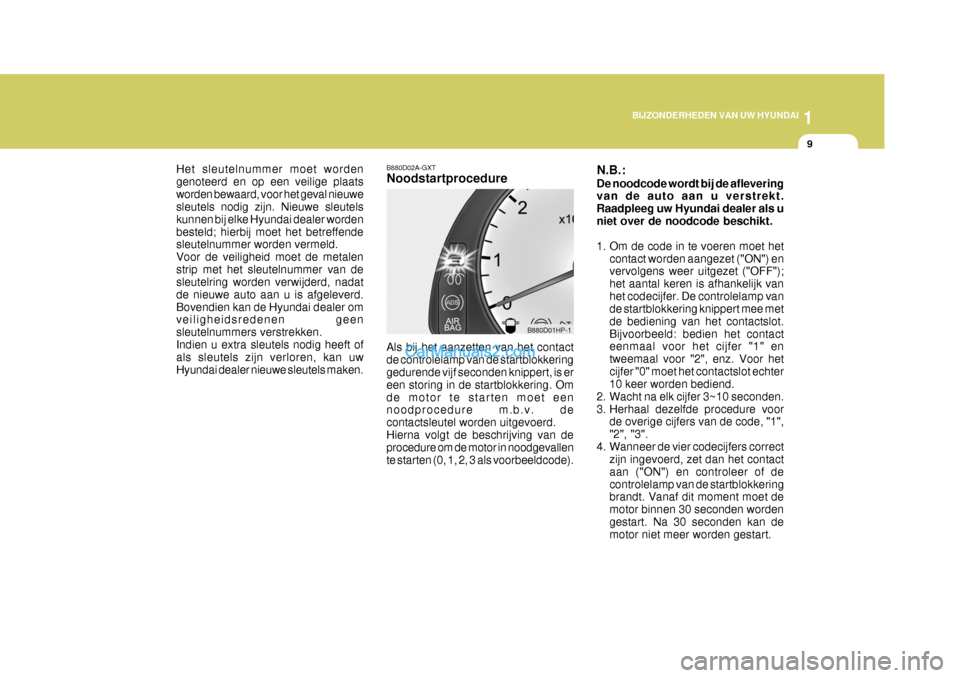

1
BIJZONDERHEDEN VAN UW HYUNDAI
9
Het sleutelnummer moet worden genoteerd en op een veilige plaatsworden bewaard, voor het geval nieuwe sleutels nodig zijn. Nieuwe sleutels kunnen bij elke Hyundai dealer wordenbesteld; hierbij moet het betreffende sleutelnummer worden vermeld. Voor de veiligheid moet de metalenstrip met het sleutelnummer van de sleutelring worden verwijderd, nadat de nieuwe auto aan u is afgeleverd.Bovendien kan de Hyundai dealer om veiligheidsredenen geen sleutelnummers verstrekken.Indien u extra sleutels nodig heeft of als sleutels zijn verloren, kan uw Hyundai dealer nieuwe sleutels maken. B880D02A-GXT Noodstartprocedure
B880D01HP-1
Als bij het aanzetten van het contact de controlelamp van de startblokkering gedurende vijf seconden knippert, is er een storing in de startblokkering. Omde motor te starten moet een noodprocedure m.b.v. de contactsleutel worden uitgevoerd.Hierna volgt de beschrijving van de procedure om de motor in noodgevallen te starten (0, 1, 2, 3 als voorbeeldcode). N.B.: De noodcode wordt bij de aflevering van de auto aan u verstrekt. Raadpleeg uw Hyundai dealer als uniet over de noodcode beschikt.
1. Om de code in te voeren moet het
contact worden aangezet ("ON") en vervolgens weer uitgezet ("OFF"); het aantal keren is afhankelijk vanhet codecijfer. De controlelamp van de startblokkering knippert mee met de bediening van het contactslot.Bijvoorbeeld: bedien het contact eenmaal voor het cijfer "1" en tweemaal voor "2", enz. Voor hetcijfer "0" moet het contactslot echter 10 keer worden bediend.
2. Wacht na elk cijfer 3~10 seconden.
3. Herhaal dezelfde procedure voor de overige cijfers van de code, "1","2", "3".
4. Wanneer de vier codecijfers correct zijn ingevoerd, zet dan het contactaan ("ON") en controleer of decontrolelamp van de startblokkering brandt. Vanaf dit moment moet de motor binnen 30 seconden wordengestart. Na 30 seconden kan de motor niet meer worden gestart.

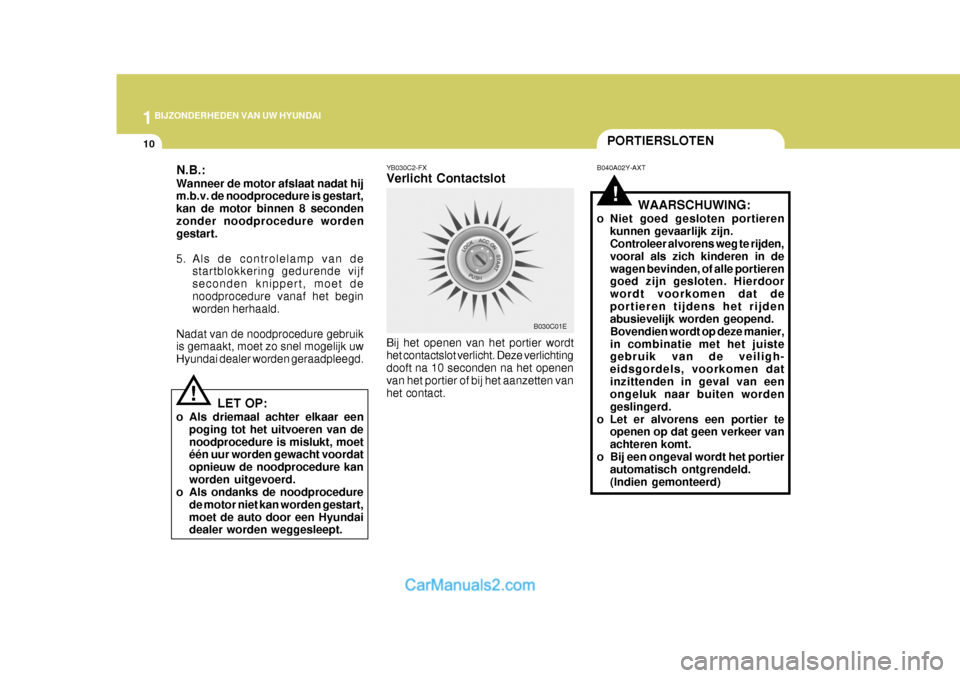

1BIJZONDERHEDEN VAN UW HYUNDAI
10
!
PORTIERSLOTEN
B040A02Y-AXT
WAARSCHUWING:
o Niet goed gesloten portieren kunnen gevaarlijk zijn. Controleer alvorens weg te rijden, vooral als zich kinderen in dewagen bevinden, of alle portieren goed zijn gesloten. Hierdoor wordt voorkomen dat deportieren tijdens het rijden abusievelijk worden geopend. Bovendien wordt op deze manier,in combinatie met het juiste gebruik van de veiligh- eidsgordels, voorkomen datinzittenden in geval van een ongeluk naar buiten worden geslingerd.
o Let er alvorens een portier te openen op dat geen verkeer vanachteren komt.
o Bij een ongeval wordt het portier automatisch ontgrendeld.(Indien gemonteerd)
!
N.B.: Wanneer de motor afslaat nadat hij m.b.v. de noodprocedure is gestart, kan de motor binnen 8 secondenzonder noodprocedure worden gestart.
5. Als de controlelamp van de
startblokkering gedurende vijf seconden knippert, moet denoodprocedure vanaf het begin worden herhaald.
Nadat van de noodprocedure gebruikis gemaakt, moet zo snel mogelijk uw Hyundai dealer worden geraadpleegd.
LET OP:
o Als driemaal achter elkaar een poging tot het uitvoeren van denoodprocedure is mislukt, moet één uur worden gewacht voordat opnieuw de noodprocedure kanworden uitgevoerd.
o Als ondanks de noodprocedure
de motor niet kan worden gestart,moet de auto door een Hyundai dealer worden weggesleept. YB030C2-FX Verlicht Contactslot Bij het openen van het portier wordt het contactslot verlicht. Deze verlichting dooft na 10 seconden na het openen van het portier of bij het aanzetten vanhet contact.
B030C01E

1

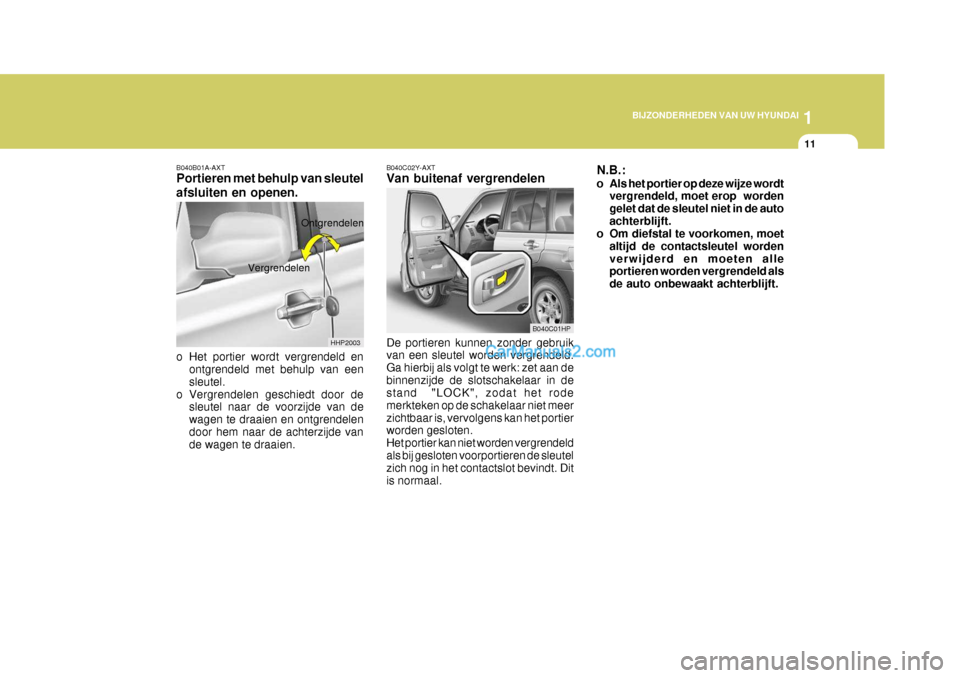

BIJZONDERHEDEN VAN UW HYUNDAI
11
HHP2003 B040C01HP
Vergrendelen
B040B01A-AXT Portieren met behulp van sleutel afsluiten en openen.
o Het portier wordt vergrendeld en
ontgrendeld met behulp van een sleutel.
o Vergrendelen geschiedt door de sleutel naar de voorzijde van dewagen te draaien en ontgrendelendoor hem naar de achterzijde van de wagen te draaien. B040C02Y-AXT Van buitenaf vergrendelen De portieren kunnen zonder gebruik van een sleutel worden vergrendeld. Ga hierbij als volgt te werk: zet aan debinnenzijde de slotschakelaar in de stand "LOCK", zodat het rode merkteken op de schakelaar niet meerzichtbaar is, vervolgens kan het portier worden gesloten. Het portier kan niet worden vergrendeldals bij gesloten voorportieren de sleutel zich nog in het contactslot bevindt. Dit is normaal.
Ontgrendelen
N.B.:
o Als het portier op deze wijze wordt
vergrendeld, moet erop worden gelet dat de sleutel niet in de autoachterblijft.
o Om diefstal te voorkomen, moet
altijd de contactsleutel wordenverwijderd en moeten alle portieren worden vergrendeld als de auto onbewaakt achterblijft.

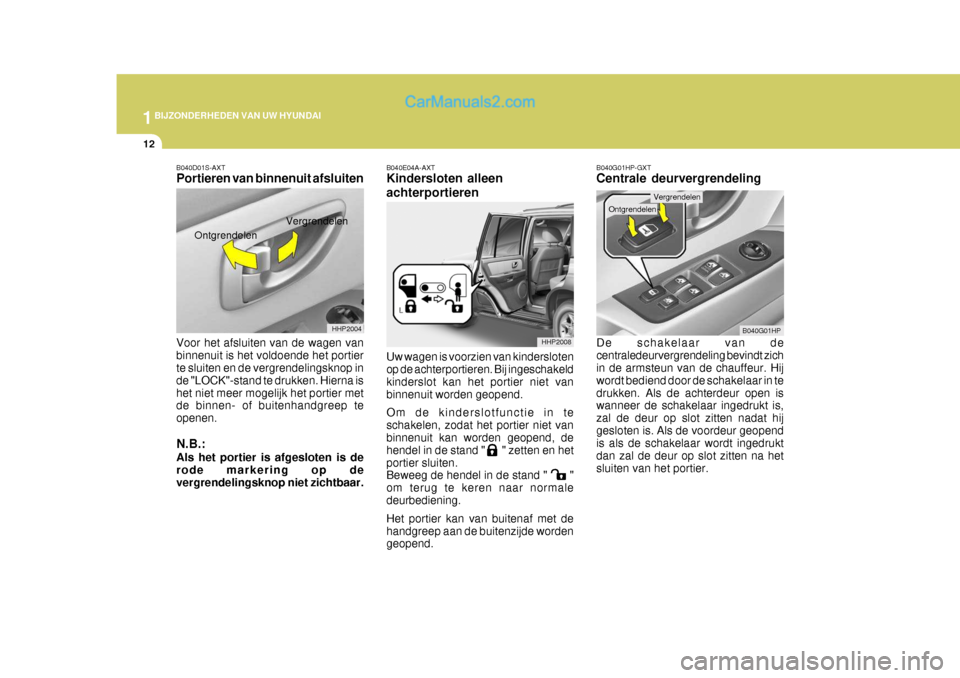

1BIJZONDERHEDEN VAN UW HYUNDAI
12
Vergrendelen
B040G01HP
Ontgrendelen
B040G01HP-GXT Centrale deurvergrendeling De schakelaar van de centraledeurvergrendeling bevindt zich in de armsteun van de chauffeur. Hij wordt bediend door de schakelaar in tedrukken. Als de achterdeur open is wanneer de schakelaar ingedrukt is, zal de deur op slot zitten nadat hijgesloten is. Als de voordeur geopend is als de schakelaar wordt ingedrukt dan zal de deur op slot zitten na hetsluiten van het portier.HHP2008
B040E04A-AXT Kindersloten alleen achterportieren Uw wagen is voorzien van kindersloten op de achterportieren. Bij ingeschakeld kinderslot kan het portier niet vanbinnenuit worden geopend. Om de kinderslotfunctie in te schakelen, zodat het portier niet van binnenuit kan worden geopend, de hendel in de stand " " zetten en hetportier sluiten. Beweeg de hendel in de stand " " om terug te keren naar normaledeurbediening. Het portier kan van buitenaf met de handgreep aan de buitenzijde worden geopend.
Vergrendelen
HHP2004
Ontgrendelen
B040D01S-AXT Portieren van binnenuit afsluiten Voor het afsluiten van de wagen van binnenuit is het voldoende het portier te sluiten en de vergrendelingsknop in de "LOCK"-stand te drukken. Hierna ishet niet meer mogelijk het portier met de binnen- of buitenhandgreep te openen. N.B.: Als het portier is afgesloten is de rode markering op devergrendelingsknop niet zichtbaar.

1

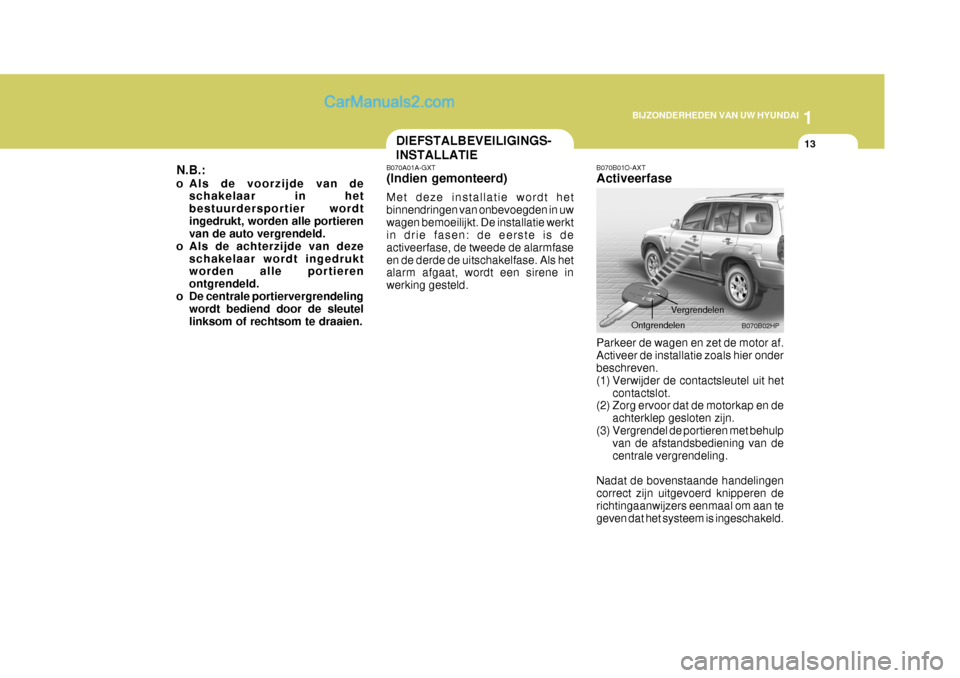

BIJZONDERHEDEN VAN UW HYUNDAI
13DIEFSTALBEVEILIGINGS- INSTALLATIE
N.B.:
o Als de voorzijde van de schakelaar in het bestuurdersportier wordtingedrukt, worden alle portieren van de auto vergrendeld.
o Als de achterzijde van deze schakelaar wordt ingedruktworden alle portieren ontgrendeld.
o De centrale portiervergrendeling wordt bediend door de sleutellinksom of rechtsom te draaien. B070A01A-GXT (Indien gemonteerd) Met deze installatie wordt het binnendringen van onbevoegden in uwwagen bemoeilijkt. De installatie werkt in drie fasen: de eerste is de activeerfase, de tweede de alarmfaseen de derde de uitschakelfase. Als het alarm afgaat, wordt een sirene in werking gesteld.
B070B01O-AXT Activeerfase
Vergrendelen
B070B02HP
Ontgrendelen
Parkeer de wagen en zet de motor af. Activeer de installatie zoals hier onder beschreven.
(1) Verwijder de contactsleutel uit het contactslot.
(2) Zorg ervoor dat de motorkap en de
achterklep gesloten zijn.
(3) Vergrendel de portieren met behulp van de afstandsbediening van decentrale vergrendeling.
Nadat de bovenstaande handelingencorrect zijn uitgevoerd knipperen derichtingaanwijzers eenmaal om aan te geven dat het systeem is ingeschakeld.

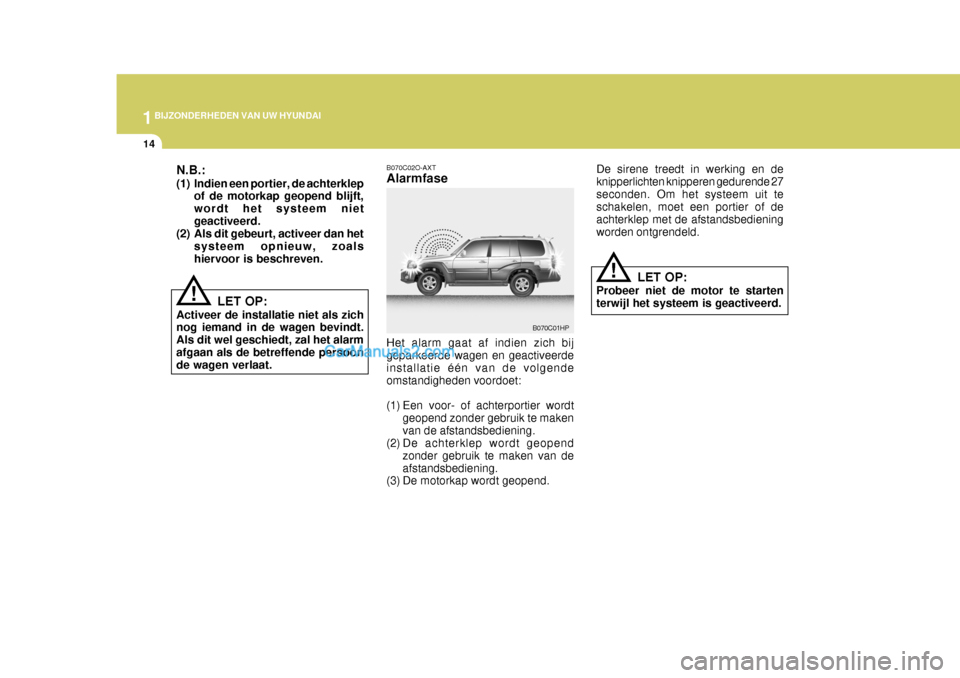

1BIJZONDERHEDEN VAN UW HYUNDAI
14
De sirene treedt in werking en de knipperlichten knipperen gedurende 27seconden. Om het systeem uit te schakelen, moet een portier of de achterklep met de afstandsbedieningworden ontgrendeld.
!LET OP:
Probeer niet de motor te starten terwijl het systeem is geactiveerd.
!
N.B.:
(1) Indien een portier, de achterklep
of de motorkap geopend blijft, wordt het systeem nietgeactiveerd.
(2) Als dit gebeurt, activeer dan het
systeem opnieuw, zoalshiervoor is beschreven. B070C02O-AXT Alarmfase Het alarm gaat af indien zich bij geparkeerde wagen en geactiveerde installatie één van de volgende omstandigheden voordoet:
(1) Een voor- of achterportier wordt
geopend zonder gebruik te maken van de afstandsbediening.
(2) De achterklep wordt geopend
zonder gebruik te maken van deafstandsbediening.
(3) De motorkap wordt geopend.
B070C01HP
LET OP:
Activeer de installatie niet als zich nog iemand in de wagen bevindt. Als dit wel geschiedt, zal het alarmafgaan als de betreffende persoon de wagen verlaat.

1

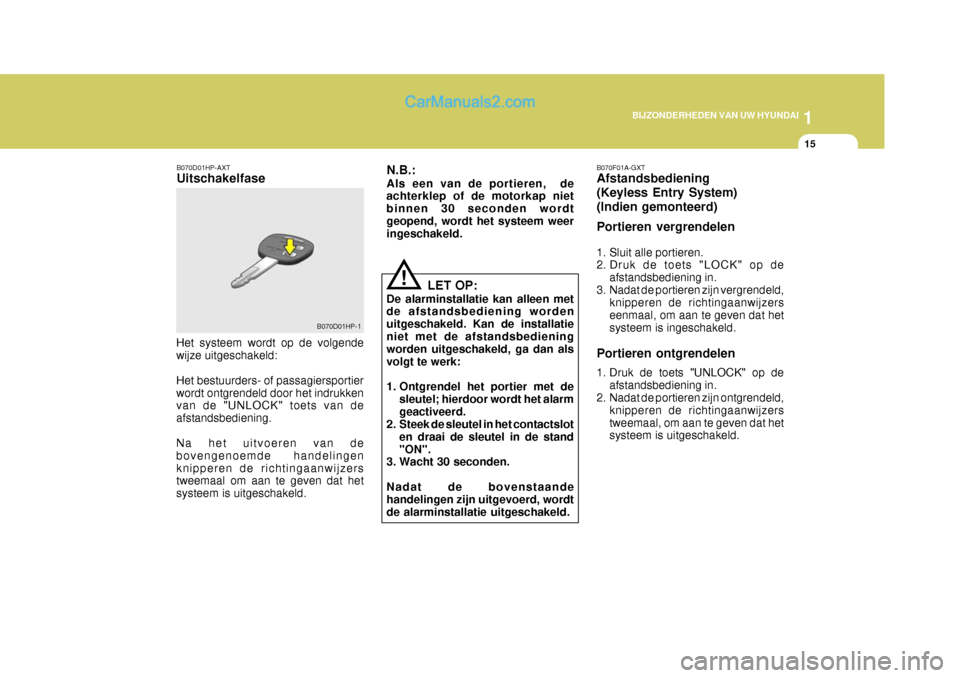

BIJZONDERHEDEN VAN UW HYUNDAI
15
!
B070D01HP-AXT Uitschakelfase
LET OP:
De alarminstallatie kan alleen met de afstandsbediening worden uitgeschakeld. Kan de installatieniet met de afstandsbediening worden uitgeschakeld, ga dan als volgt te werk:
1. Ontgrendel het portier met de sleutel; hierdoor wordt het alarm geactiveerd.
2. Steek de sleutel in het contactslot
en draai de sleutel in de stand"ON".
3. Wacht 30 seconden. Nadat de bovenstaande handelingen zijn uitgevoerd, wordt de alarminstallatie uitgeschakeld.
B070D01HP-1
Het systeem wordt op de volgende wijze uitgeschakeld: Het bestuurders- of passagiersportier wordt ontgrendeld door het indrukken van de "UNLOCK" toets van de afstandsbediening. Na het uitvoeren van de bovengenoemde handelingenknipperen de richtingaanwijzers tweemaal om aan te geven dat het systeem is uitgeschakeld. N.B.: Als een van de portieren, de achterklep of de motorkap niet binnen 30 seconden wordtgeopend, wordt het systeem weer ingeschakeld.
B070F01A-GXT Afstandsbediening (Keyless Entry System)(Indien gemonteerd) Portieren vergrendelen
1. Sluit alle portieren.
2. Druk de toets "LOCK" op de
afstandsbediening in.
3. Nadat de portieren zijn vergrendeld, knipperen de richtingaanwijzers eenmaal, om aan te geven dat hetsysteem is ingeschakeld.
Portieren ontgrendelen
1. Druk de toets "UNLOCK" op de afstandsbediening in.
2. Nadat de portieren zijn ontgrendeld,
knipperen de richtingaanwijzers tweemaal, om aan te geven dat het systeem is uitgeschakeld.

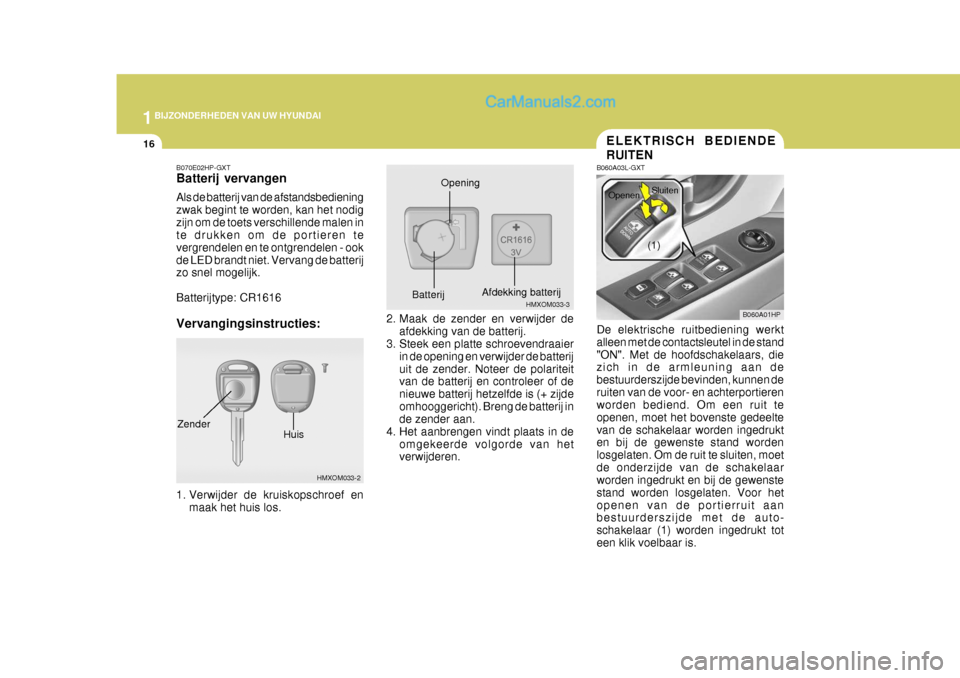

1BIJZONDERHEDEN VAN UW HYUNDAI
16ELEKTRISCH BEDIENDE RUITEN
B060A03L-GXT De elektrische ruitbediening werkt alleen met de contactsleutel in de stand"ON". Met de hoofdschakelaars, die zich in de armleuning aan de bestuurderszijde bevinden, kunnen deruiten van de voor- en achterportieren worden bediend. Om een ruit te openen, moet het bovenste gedeeltevan de schakelaar worden ingedrukt en bij de gewenste stand worden losgelaten. Om de ruit te sluiten, moetde onderzijde van de schakelaar worden ingedrukt en bij de gewenste stand worden losgelaten. Voor hetopenen van de portierruit aan bestuurderszijde met de auto- schakelaar (1) worden ingedrukt toteen klik voelbaar is.
B060A01HP
(1)
Sluiten
Openen
B070E02HP-GXT Batterij vervangen Als de batterij van de afstandsbediening zwak begint te worden, kan het nodigzijn om de toets verschillende malen in te drukken om de portieren te vergrendelen en te ontgrendelen - ookde LED brandt niet. Vervang de batterij zo snel mogelijk. Batterijtype: CR1616 Vervangingsinstructies:
HMXOM033-2 HMXOM033-3
Opening
Batterij
Afdekking batterij
HuisZender
1. Verwijder de kruiskopschroef en maak het huis los. 2. Maak de zender en verwijder de
afdekking van de batterij.
3. Steek een platte schroevendraaier
in de opening en verwijder de batterij uit de zender. Noteer de polariteit van de batterij en controleer of de nieuwe batterij hetzelfde is (+ zijdeomhooggericht). Breng de batterij in de zender aan.
4. Het aanbrengen vindt plaats in de omgekeerde volgorde van hetverwijderen.

1

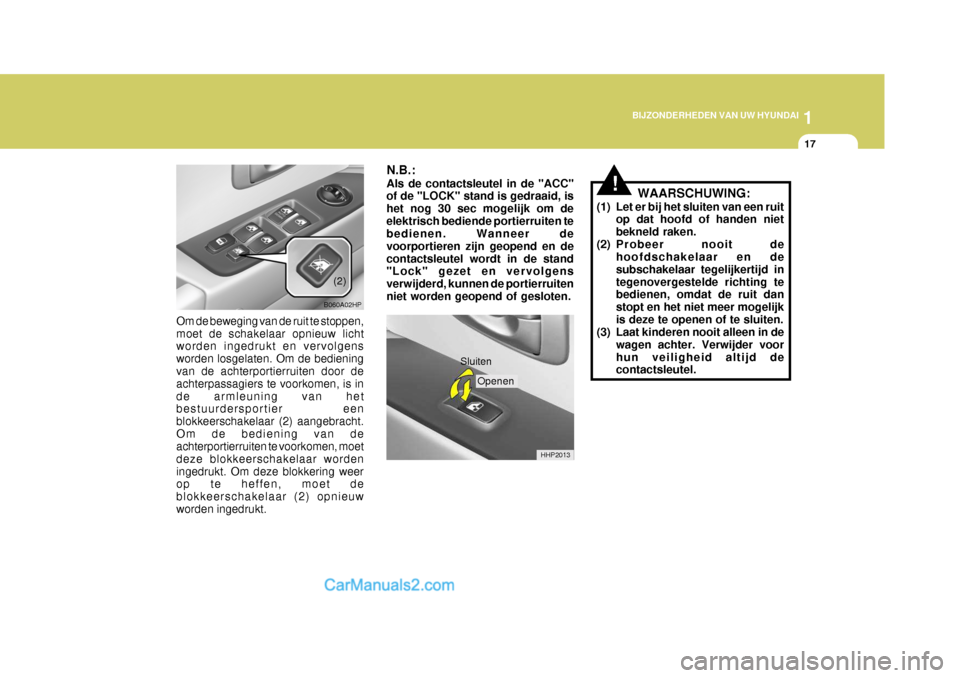

BIJZONDERHEDEN VAN UW HYUNDAI
17
Om de beweging van de ruit te stoppen, moet de schakelaar opnieuw licht worden ingedrukt en vervolgens worden losgelaten. Om de bediening van de achterportierruiten door de achterpassagiers te voorkomen, is inde armleuning van het bestuurdersportier een blokkeerschakelaar (2) aangebracht.Om de bediening van de achterportierruiten te voorkomen, moet deze blokkeerschakelaar wordeningedrukt. Om deze blokkering weer op te heffen, moet de blokkeerschakelaar (2) opnieuwworden ingedrukt.
HHP2013
(2)
B060A02HP
Sluiten
Openen
N.B.: Als de contactsleutel in de "ACC" of de "LOCK" stand is gedraaid, is het nog 30 sec mogelijk om deelektrisch bediende portierruiten te bedienen. Wanneer de voorportieren zijn geopend en decontactsleutel wordt in de stand "Lock" gezet en vervolgens verwijderd, kunnen de portierruitenniet worden geopend of gesloten.
!WAARSCHUWING:
(1) Let er bij het sluiten van een ruit op dat hoofd of handen niet bekneld raken.
(2) Probeer nooit de hoofdschakelaar en desubschakelaar tegelijkertijd integenovergestelde richting te bedienen, omdat de ruit dan stopt en het niet meer mogelijkis deze te openen of te sluiten.
(3) Laat kinderen nooit alleen in de
wagen achter. Verwijder voorhun veiligheid altijd de contactsleutel.

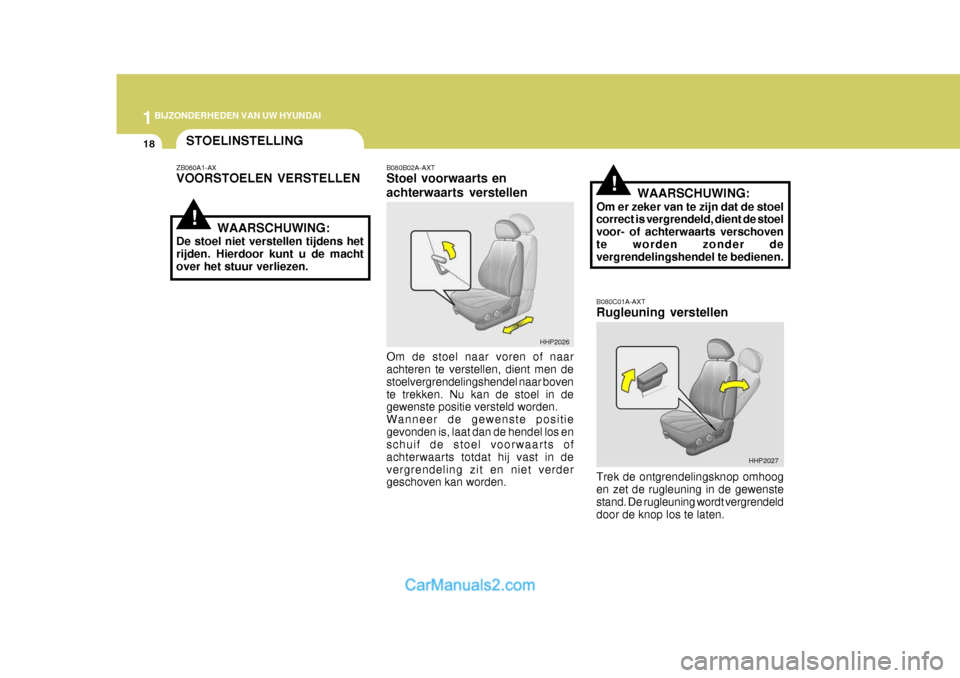

1BIJZONDERHEDEN VAN UW HYUNDAI
18
!WAARSCHUWING:
Om er zeker van te zijn dat de stoel correct is vergrendeld, dient de stoel voor- of achterwaarts verschovente worden zonder de vergrendelingshendel te bedienen.
B080C01A-AXT Rugleuning verstellen Trek de ontgrendelingsknop omhoog en zet de rugleuning in de gewenstestand. De rugleuning wordt vergrendeld door de knop los te laten.
HHP2027
STOELINSTELLING
!
ZB060A1-AX VOORSTOELEN VERSTELLEN
WAARSCHUWING:
De stoel niet verstellen tijdens het rijden. Hierdoor kunt u de machtover het stuur verliezen. B080B02A-AXT Stoel voorwaarts en achterwaarts verstellen Om de stoel naar voren of naar achteren te verstellen, dient men de stoelvergrendelingshendel naar bovente trekken. Nu kan de stoel in de gewenste positie versteld worden. Wanneer de gewenste positiegevonden is, laat dan de hendel los en schuif de stoel voorwaarts of achterwaarts totdat hij vast in devergrendeling zit en niet verder geschoven kan worden.
HHP2026
