Hyundai Terracan 2005 Handleiding (in Dutch)

1

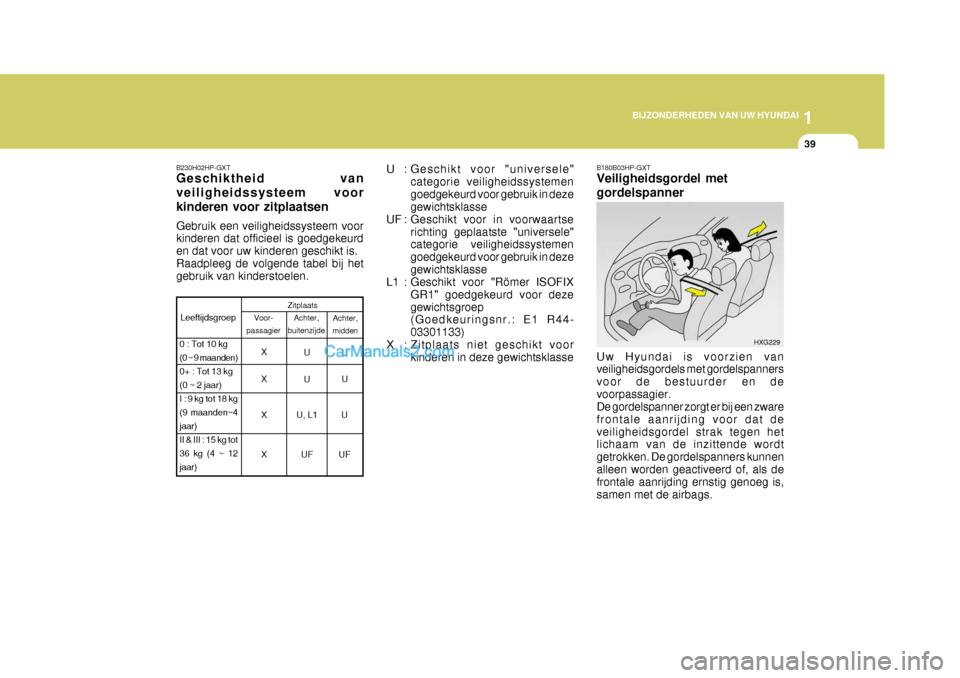

BIJZONDERHEDEN VAN UW HYUNDAI
39
B230H02HP-GXT Geschiktheid van veiligheidssysteem voorkinderen voor zitplaatsen Gebruik een veiligheidssysteem voor kinderen dat officieel is goedgekeurd en dat voor uw kinderen geschikt is.Raadpleeg de volgende tabel bij het gebruik van kinderstoelen. U : Geschikt voor "universele"
categorie veiligheidssystemen goedgekeurd voor gebruik in deze gewichtsklasse
UF : Geschikt voor in voorwaartse richting geplaatste "universele"categorie veiligheidssystemen goedgekeurd voor gebruik in dezegewichtsklasse
L1 : Geschikt voor "Römer ISOFIX
GR1" goedgekeurd voor dezegewichtsgroep (Goedkeuringsnr.: E1 R44- 03301133)
X : Zitplaats niet geschikt voor kinderen in deze gewichtsklasse B180B03HP-GXT Veiligheidsgordel met gordelspanner
Achter,
midden
Leeftijdsgroep Zitplaats
UU
X UU
Achter,
buitenzijde
Voor-
passagier
0 : Tot 10 kg (0 ~ 9 maanden)0+ : Tot 13 kg(0 ~ 2 jaar)I : 9 kg tot 18 kg(9 maanden~4jaar)II & III : 15 kg tot36 kg (4 ~ 12jaar) X
X U, L1 U XU
FUF
HXG229
Uw Hyundai is voorzien van veiligheidsgordels met gordelspanners voor de bestuurder en devoorpassagier. De gordelspanner zorgt er bij een zware frontale aanrijding voor dat deveiligheidsgordel strak tegen het lichaam van de inzittende wordt getrokken. De gordelspanners kunnenalleen worden geactiveerd of, als de frontale aanrijding ernstig genoeg is, samen met de airbags.

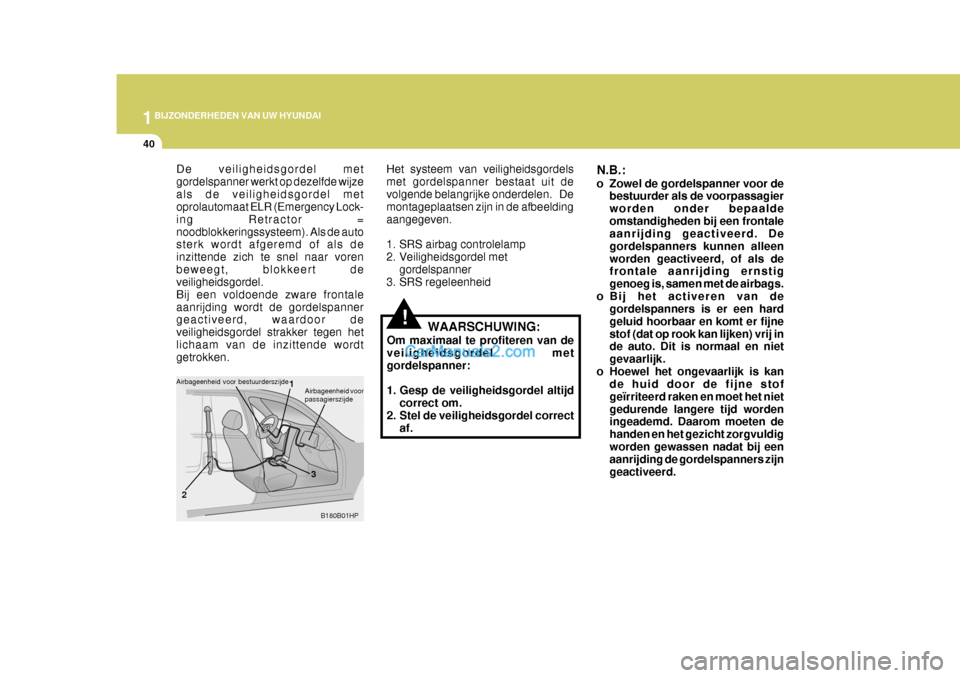

1BIJZONDERHEDEN VAN UW HYUNDAI
40
De veiligheidsgordel met gordelspanner werkt op dezelfde wijzeals de veiligheidsgordel met oprolautomaat ELR (Emergency Lock- ing Retractor =noodblokkeringssysteem). Als de auto sterk wordt afgeremd of als de inzittende zich te snel naar vorenbeweegt, blokkeert de veiligheidsgordel. Bij een voldoende zware frontaleaanrijding wordt de gordelspanner geactiveerd, waardoor de veiligheidsgordel strakker tegen hetlichaam van de inzittende wordt getrokken.
B180B01HP
Airbageenheid voor bestuurderszijde1
2 3Airbageenheid voor passagierszijde
!WAARSCHUWING:
Om maximaal te profiteren van de veiligheidsgordel met gordelspanner:
1. Gesp de veiligheidsgordel altijd correct om.
2. Stel de veiligheidsgordel correct af.
Het systeem van veiligheidsgordels met gordelspanner bestaat uit devolgende belangrijke onderdelen. De montageplaatsen zijn in de afbeelding aangegeven.
1. SRS airbag controlelamp
2. Veiligheidsgordel met
gordelspanner
3. SRS regeleenheid N.B.:
o Zowel de gordelspanner voor de
bestuurder als de voorpassagier worden onder bepaaldeomstandigheden bij een frontale aanrijding geactiveerd. De gordelspanners kunnen alleenworden geactiveerd, of als de frontale aanrijding ernstig genoeg is, samen met de airbags.
o Bij het activeren van de gordelspanners is er een hardgeluid hoorbaar en komt er fijnestof (dat op rook kan lijken) vrij in de auto. Dit is normaal en niet gevaarlijk.
o Hoewel het ongevaarlijk is kan de huid door de fijne stofgeïrriteerd raken en moet het nietgedurende langere tijd worden ingeademd. Daarom moeten de handen en het gezicht zorgvuldigworden gewassen nadat bij een aanrijding de gordelspanners zijn geactiveerd.

1
BIJZONDERHEDEN VAN UW HYUNDAI
41

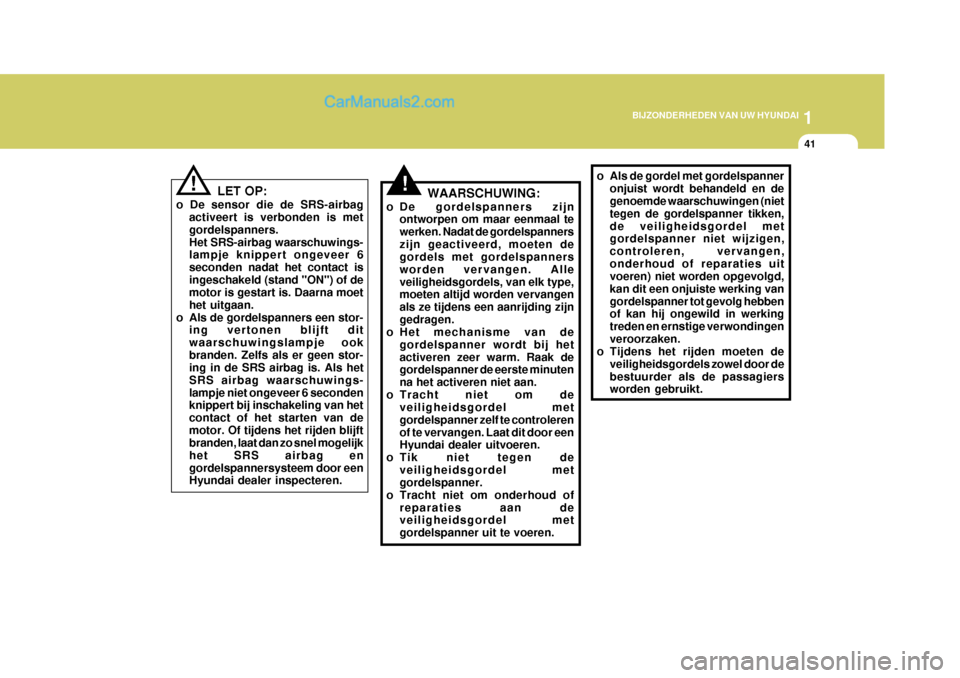

!!WAARSCHUWING:
o De gordelspanners zijn ontworpen om maar eenmaal te werken. Nadat de gordelspannerszijn geactiveerd, moeten de gordels met gordelspanners worden vervangen. Alleveiligheidsgordels, van elk type, moeten altijd worden vervangen als ze tijdens een aanrijding zijngedragen.
o Het mechanisme van de
gordelspanner wordt bij hetactiveren zeer warm. Raak de gordelspanner de eerste minuten na het activeren niet aan.
o Tracht niet om de veiligheidsgordel metgordelspanner zelf te controlerenof te vervangen. Laat dit door een Hyundai dealer uitvoeren.
o Tik niet tegen de veiligheidsgordel metgordelspanner.
o Tracht niet om onderhoud of reparaties aan deveiligheidsgordel met gordelspanner uit te voeren.
LET OP:
o De sensor die de SRS-airbag activeert is verbonden is metgordelspanners.Het SRS-airbag waarschuwings- lampje knippert ongeveer 6 seconden nadat het contact isingeschakeld (stand "ON") of de motor is gestart is. Daarna moet het uitgaan.
o Als de gordelspanners een stor- ing vertonen blijft ditwaarschuwingslampje ookbranden. Zelfs als er geen stor-
ing in de SRS airbag is. Als het SRS airbag waarschuwings-lampje niet ongeveer 6 seconden knippert bij inschakeling van het contact of het starten van demotor. Of tijdens het rijden blijft branden, laat dan zo snel mogelijk het SRS airbag engordelspannersysteem door een Hyundai dealer inspecteren.
o Als de gordel met gordelspanner
onjuist wordt behandeld en de genoemde waarschuwingen (niet tegen de gordelspanner tikken,de veiligheidsgordel met gordelspanner niet wijzigen, controleren, vervangen,onderhoud of reparaties uit voeren) niet worden opgevolgd, kan dit een onjuiste werking vangordelspanner tot gevolg hebben of kan hij ongewild in werking treden en ernstige verwondingenveroorzaken.
o Tijdens het rijden moeten de
veiligheidsgordels zowel door debestuurder als de passagiers worden gebruikt.

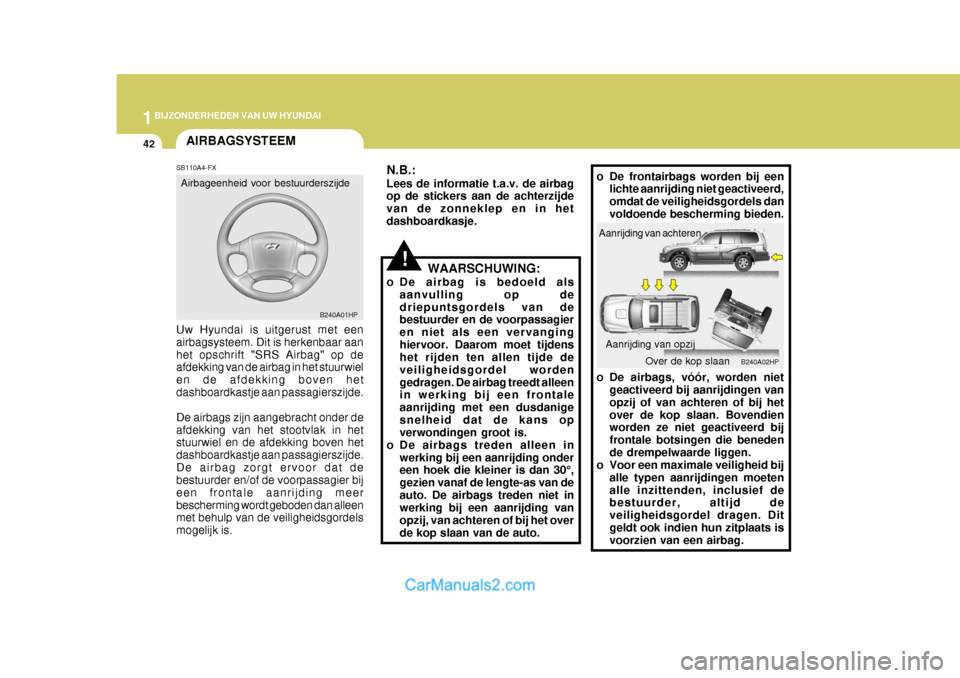

1BIJZONDERHEDEN VAN UW HYUNDAI
42AIRBAGSYSTEEM
Airbageenheid voor bestuurderszijde
B240A01HP
SB110A4-FX Uw Hyundai is uitgerust met een airbagsysteem. Dit is herkenbaar aanhet opschrift "SRS Airbag" op de afdekking van de airbag in het stuurwiel en de afdekking boven hetdashboardkastje aan passagierszijde. De airbags zijn aangebracht onder de afdekking van het stootvlak in het stuurwiel en de afdekking boven het dashboardkastje aan passagierszijde.De airbag zorgt ervoor dat de bestuurder en/of de voorpassagier bij een frontale aanrijding meerbescherming wordt geboden dan alleen met behulp van de veiligheidsgordels mogelijk is.
Aanrijding van achteren
B240A02HP
Aanrijding van opzij
Over de kop slaan
!WAARSCHUWING:
o De airbag is bedoeld als aanvulling op de driepuntsgordels van de bestuurder en de voorpassagier en niet als een vervanginghiervoor. Daarom moet tijdens het rijden ten allen tijde de veiligheidsgordel wordengedragen. De airbag treedt alleen in werking bij een frontale aanrijding met een dusdanigesnelheid dat de kans op verwondingen groot is.
o De airbags treden alleen in werking bij een aanrijding ondereen hoek die kleiner is dan 30°, gezien vanaf de lengte-as van deauto. De airbags treden niet in werking bij een aanrijding van opzij, van achteren of bij het overde kop slaan van de auto. o De frontairbags worden bij een
lichte aanrijding niet geactiveerd,omdat de veiligheidsgordels danvoldoende bescherming bieden.
N.B.: Lees de informatie t.a.v. de airbag op de stickers aan de achterzijde van de zonneklep en in hetdashboardkasje.
o De airbags, vóór, worden nietgeactiveerd bij aanrijdingen vanopzij of van achteren of bij hetover de kop slaan. Bovendien worden ze niet geactiveerd bij frontale botsingen die benedende drempelwaarde liggen.
o Voor een maximale veiligheid bij
alle typen aanrijdingen moetenalle inzittenden, inclusief de bestuurder, altijd de veiligheidsgordel dragen. Ditgeldt ook indien hun zitplaats is voorzien van een airbag.

1
BIJZONDERHEDEN VAN UW HYUNDAI
43

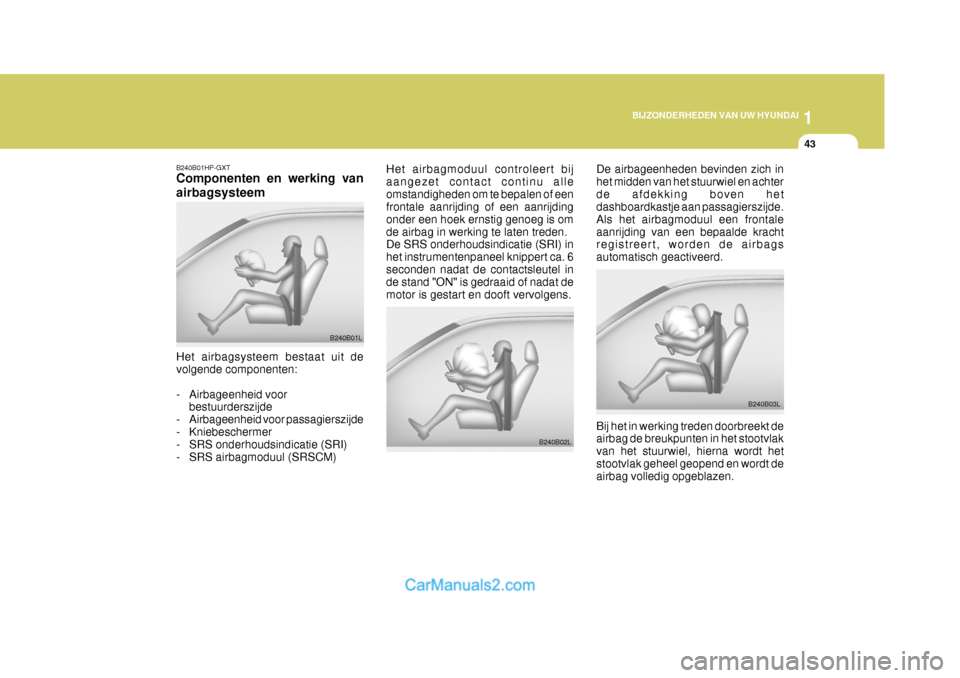

B240B01HP-GXT Componenten en werking van airbagsysteem Het airbagsysteem bestaat uit de volgende componenten:
- Airbageenheid voor bestuurderszijde
- Airbageenheid voor passagierszijde
- Kniebeschermer
- SRS onderhoudsindicatie (SRI)
- SRS airbagmoduul (SRSCM)
B240B02L B240B03L
B240B01L Het airbagmoduul controleert bij aangezet contact continu alleomstandigheden om te bepalen of een frontale aanrijding of een aanrijding onder een hoek ernstig genoeg is omde airbag in werking te laten treden. De SRS onderhoudsindicatie (SRI) in het instrumentenpaneel knippert ca. 6seconden nadat de contactsleutel in de stand "ON" is gedraaid of nadat de motor is gestart en dooft vervolgens.
De airbageenheden bevinden zich inhet midden van het stuurwiel en achterde afdekking boven het dashboardkastje aan passagierszijde. Als het airbagmoduul een frontaleaanrijding van een bepaalde kracht registreert, worden de airbags automatisch geactiveerd. Bij het in werking treden doorbreekt de airbag de breukpunten in het stootvlak van het stuurwiel, hierna wordt hetstootvlak geheel geopend en wordt de airbag volledig opgeblazen.

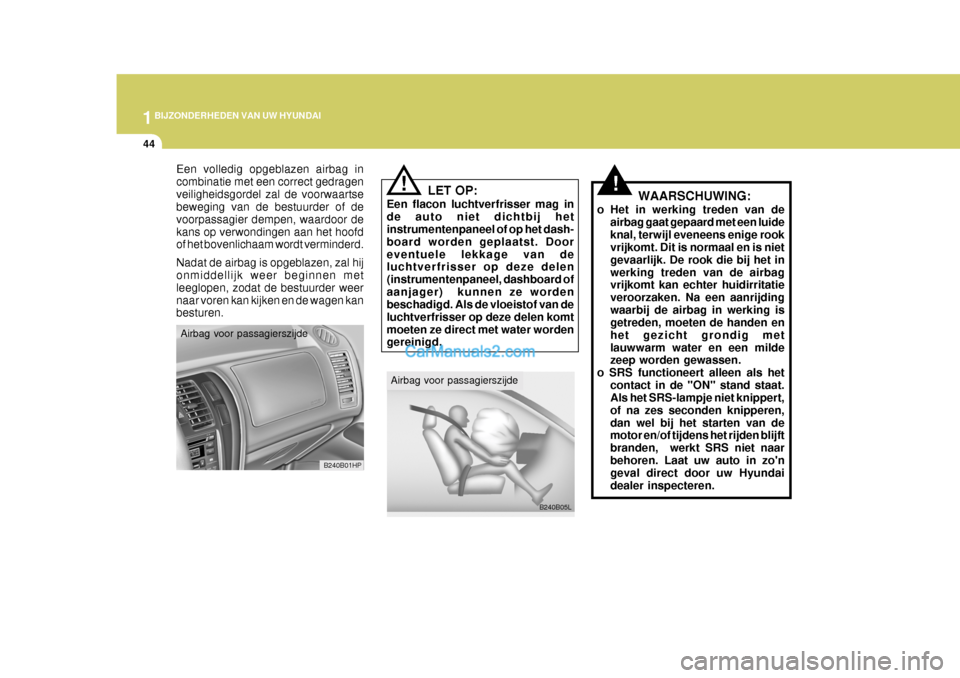

1BIJZONDERHEDEN VAN UW HYUNDAI
44
Een volledig opgeblazen airbag in combinatie met een correct gedragenveiligheidsgordel zal de voorwaartse beweging van de bestuurder of de voorpassagier dempen, waardoor dekans op verwondingen aan het hoofd of het bovenlichaam wordt verminderd. Nadat de airbag is opgeblazen, zal hij onmiddellijk weer beginnen met leeglopen, zodat de bestuurder weernaar voren kan kijken en de wagen kan besturen.
B240B01HP
Airbag voor passagierszijde
!WAARSCHUWING:
o Het in werking treden van de airbag gaat gepaard met een luide knal, terwijl eveneens enige rook vrijkomt. Dit is normaal en is niet gevaarlijk. De rook die bij het inwerking treden van de airbag vrijkomt kan echter huidirritatie veroorzaken. Na een aanrijdingwaarbij de airbag in werking is getreden, moeten de handen en het gezicht grondig metlauwwarm water en een milde zeep worden gewassen.
o SRS functioneert alleen als het contact in de "ON" stand staat.Als het SRS-lampje niet knippert, of na zes seconden knipperen,dan wel bij het starten van de motor en/of tijdens het rijden blijft branden, werkt SRS niet naarbehoren. Laat uw auto in zo'n geval direct door uw Hyundai dealer inspecteren.! LET OP:
Een flacon luchtverfrisser mag in de auto niet dichtbij het instrumentenpaneel of op het dash- board worden geplaatst. Dooreventuele lekkage van de luchtverfrisser op deze delen (instrumentenpaneel, dashboard ofaanjager) kunnen ze worden beschadigd. Als de vloeistof van de luchtverfrisser op deze delen komtmoeten ze direct met water worden gereinigd.
B240B05L
Airbag voor passagierszijde

1

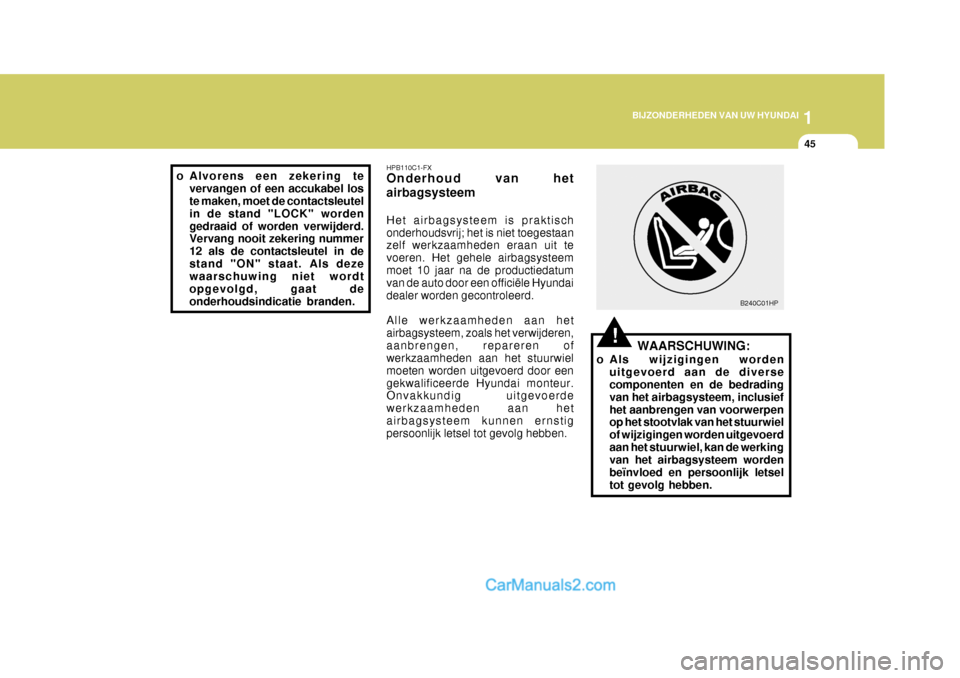

BIJZONDERHEDEN VAN UW HYUNDAI
45
!
o Alvorens een zekering te
vervangen of een accukabel los te maken, moet de contactsleutel in de stand "LOCK" wordengedraaid of worden verwijderd. Vervang nooit zekering nummer 12 als de contactsleutel in destand "ON" staat. Als deze waarschuwing niet wordt opgevolgd, gaat deonderhoudsindicatie branden. HPB110C1-FX Onderhoud van het airbagsysteem Het airbagsysteem is praktisch onderhoudsvrij; het is niet toegestaan zelf werkzaamheden eraan uit te voeren. Het gehele airbagsysteemmoet 10 jaar na de productiedatum van de auto door een officiële Hyundai dealer worden gecontroleerd. Alle werkzaamheden aan het airbagsysteem, zoals het verwijderen,aanbrengen, repareren of werkzaamheden aan het stuurwiel moeten worden uitgevoerd door eengekwalificeerde Hyundai monteur. Onvakkundig uitgevoerde werkzaamheden aan hetairbagsysteem kunnen ernstig persoonlijk letsel tot gevolg hebben.
B240C01HP
WAARSCHUWING:
o Als wijzigingen worden uitgevoerd aan de diverse componenten en de bedrading van het airbagsysteem, inclusiefhet aanbrengen van voorwerpen op het stootvlak van het stuurwiel of wijzigingen worden uitgevoerdaan het stuurwiel, kan de werking van het airbagsysteem worden beïnvloed en persoonlijk letseltot gevolg hebben.

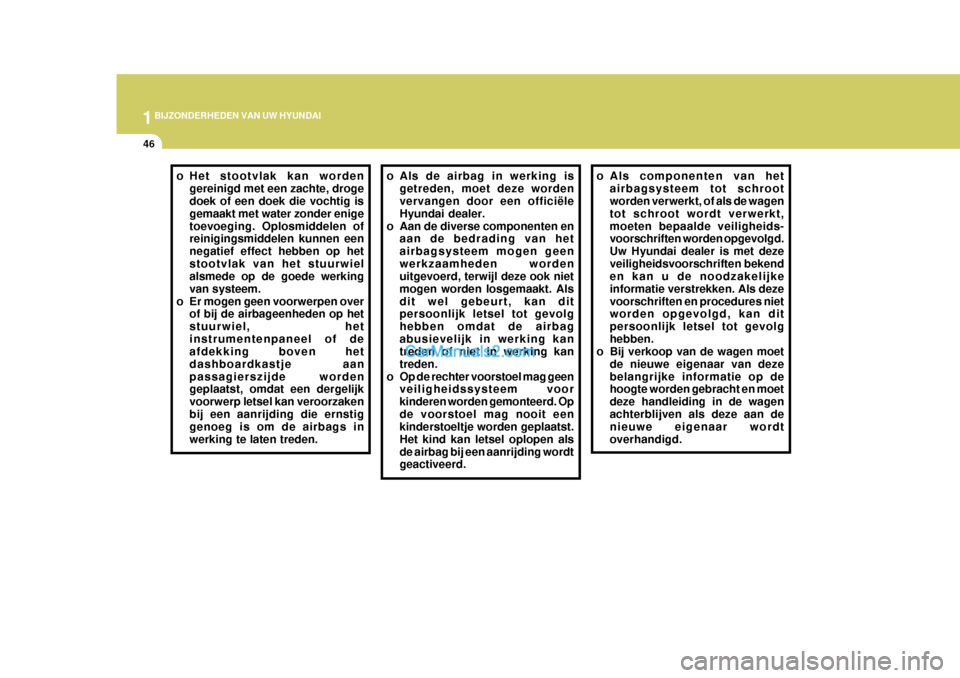

1BIJZONDERHEDEN VAN UW HYUNDAI
46
o Het stootvlak kan worden
gereinigd met een zachte, droge doek of een doek die vochtig is gemaakt met water zonder enigetoevoeging. Oplosmiddelen of reinigingsmiddelen kunnen een negatief effect hebben op hetstootvlak van het stuurwiel alsmede op de goede werking van systeem.
o Er mogen geen voorwerpen over of bij de airbageenheden op hetstuurwiel, hetinstrumentenpaneel of de afdekking boven het dashboardkastje aanpassagierszijde worden geplaatst, omdat een dergelijk voorwerp letsel kan veroorzakenbij een aanrijding die ernstig genoeg is om de airbags in werking te laten treden.o Als de airbag in werking is
getreden, moet deze worden vervangen door een officiële Hyundai dealer.
o Aan de diverse componenten en aan de bedrading van hetairbagsysteem mogen geenwerkzaamheden worden uitgevoerd, terwijl deze ook niet mogen worden losgemaakt. Alsdit wel gebeurt, kan dit persoonlijk letsel tot gevolg hebben omdat de airbagabusievelijk in werking kan treden of niet in werking kan treden.
o Op de rechter voorstoel mag geen veiligheidssysteem voorkinderen worden gemonteerd. Opde voorstoel mag nooit een kinderstoeltje worden geplaatst. Het kind kan letsel oplopen alsde airbag bij een aanrijding wordt geactiveerd. o Als componenten van het
airbagsysteem tot schrootworden verwerkt, of als de wagen tot schroot wordt verwerkt,moeten bepaalde veiligheids- voorschriften worden opgevolgd. Uw Hyundai dealer is met dezeveiligheidsvoorschriften bekend en kan u de noodzakelijke informatie verstrekken. Als dezevoorschriften en procedures niet worden opgevolgd, kan dit persoonlijk letsel tot gevolghebben.
o Bij verkoop van de wagen moet
de nieuwe eigenaar van dezebelangrijke informatie op de hoogte worden gebracht en moet deze handleiding in de wagenachterblijven als deze aan de nieuwe eigenaar wordt overhandigd.

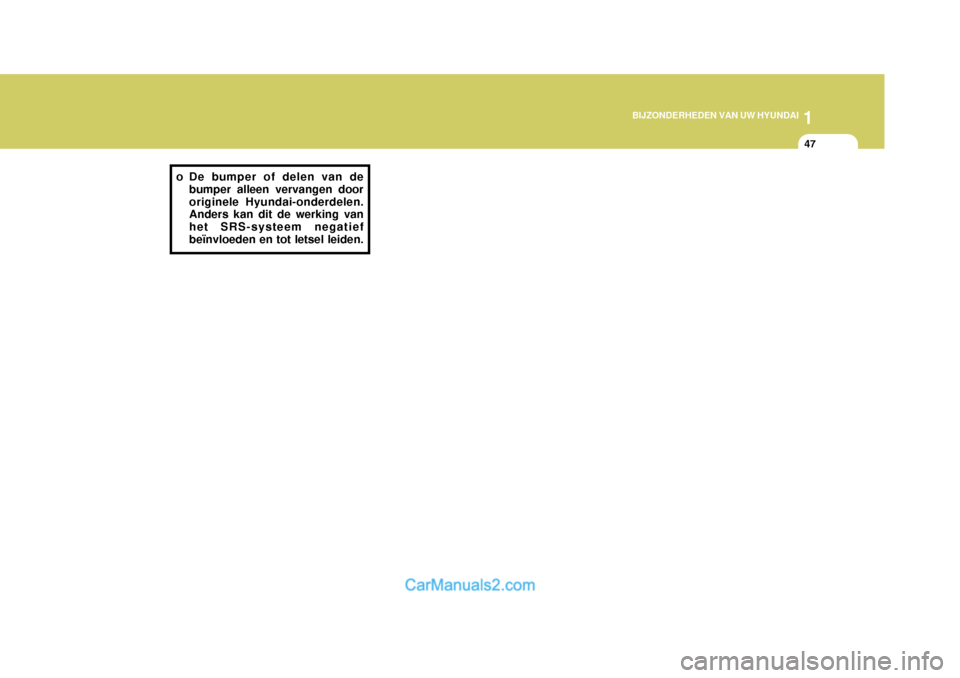

1
BIJZONDERHEDEN VAN UW HYUNDAI
47
o De bumper of delen van de
bumper alleen vervangen door originele Hyundai-onderdelen. Anders kan dit de werking van het SRS-systeem negatiefbeïnvloeden en tot letsel leiden.

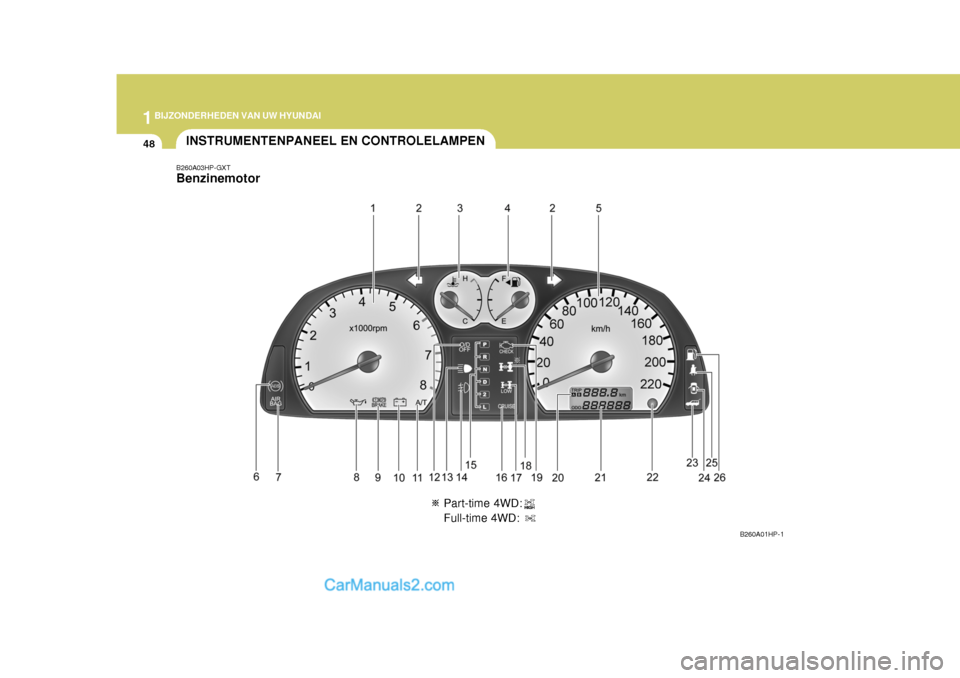

1BIJZONDERHEDEN VAN UW HYUNDAI
48INSTRUMENTENPANEEL EN CONTROLELAMPEN
B260A01HP-1
Part-time 4WD: Full-time 4WD:
B260A03HP-GXT Benzinemotor
