Page 177 of 735
3-76
Caratteristiche di funzionalità del vostro veicolo
(1) : Tasto MODE per cambiare
modo
(2) ▲, ▼: Interruttore MOVE per
cambiare le voci
(3) OK: Tasto SELECT/RESET per
selezionare o resettare la
voce selezionata
Modi LCD
Modi SimboloSpiegazione
Abilitare il
display a
sovrim
-
pressione
Questo modo visualizza informazioni inerenti la guida quali il
contachilometri parziale, il consumo di combustibile, ecc.
Per maggiori informazioni, fare riferimento a "Computer di
viaggio" in questo capitolo.
Passo dopo
passo
(TBT)
Questo modo visualizza lo stato della navigazione.
Assistente
Questo modo visualizza lo stato di:
- Sistema di assistenza mantenimento corsia (Sistema LKA)
- Sistema di avviso attenzione guidatore (Sistema DAW)
- Pressione pneumatici
- Ripartizione della trazione (4WD)
Per maggiori dettagli, fare riferimento a "Sistema di
assistenza mantenimento corsia (Sistema LKA)",
"Sistema di avviso attenzione guidatore (Sistema
DAW)" nel capitolo 5 e "Sistema di monitoraggio
pressione pneumatici (TPMS)" nel capitolo 6.
Dimensioni
tachimetroCon questo modo si possono cambiare le impostazioni di
porte, luci, ecc.
Colore
tachimetroQuesto modo visualizza i messaggi spia correlati al sistema
Cruise Control, ecc.
Page 179 of 735
3-78
Caratteristiche di funzionalità del vostro veicolo
Modo passo dopo passo (TBT)
(se in dotazione)
Questo modo visualizza lo stato
della navigazione.
Modo assistente
SCC/LKA/DAW
Questo modo visualizza lo stato dei
sistemi cruise control intelligente
(SCC), assistenza mantenimento
corsia (LKA) e spia attenzione
conducente (DAW).
Per maggiori dettagli, fare
riferimento alle informazioni di
ciascun sistema nel capitolo 5.
Press. pneumat.
Questo modo visualizza le
informazioni correlati alla Pressione
Pneumatico.
Per maggiori dettagli, fare
riferimento a "Sistema di
monitoraggio pressione
pneumatici (TPMS)" nel capitolo 6.OPDE046147
OTLE048604
OTLE048605
Page 180 of 735
3-79
Caratteristiche di funzionalità del vostro veicolo
3
Ripartizione della trazione (4WD)
Questo modo visualizza le
informazioni correlate alla trazione
4WD.
Se il veicolo è nello stato 4WD Lock,
questo modo non viene visualizzato.
Per maggiori dettagli, fare riferimento
a "Quattro ruote motrici" nel capitolo
5.Messaggio di avvertimento
Se si verifica uno degli eventi indicati
di seguito, verranno visualizzati i
rispettivi messaggi spia nel modo
informazioni per svariati secondi.
- Fluido lavavetri scarso (se in
dotazione)
- Malfunzionamento di luci esterne
(se in dotazione)
- Malfunzionamento del sistema di
monitoraggio angolo cieco
(sistema BCW) (se in dotazione)
- Sistema di monitoraggio pressione
pneumatici (TPMS, se in dotazione)
- Malfunzionamento dell'assistenza
luce abbagliante (HBA) (se in
dotazione)
- Malfunzionamento dell'assistenza
anti collisione anteriore (FCA) se in
dotazione)
Modo impostaz. utente
In questo modo, si possono
cambiare le impostazioni di quadro
strumenti, porte, luci, ecc.
1. Assist. conducente
2. Porta
3. Luci
4. Audio
5. Comodità
6. Intervallo manut.
7. Altre funzioni
8. Lingua/Language
9. Ripristina impostazioni
L’informazione fornita può
differire a seconda delle funzioni
disponibili sul vostro veicolo.
OTM048127L
Page 192 of 735
3-91
Caratteristiche di funzionalità del vostro veicolo
3
Low Tire Pressure (Pressione
Pneum.bassa) (se in dotazione)
Questo messaggio spia s'illumina se
la pressione degli pneumatici è
bassa con commutatore di accen-
sione in posizione ON.
Per maggiori dettagli, fare riferi-
mento a "Sistema di monitoraggio
pressione pneumatici (TPMS)" nel
capitolo 6.
Turn FUSE SWITCH on
(Portare FUSE SWITCH su ON)
Questo messaggio spia s'illumina se
l'interruttore fusibile ubicato nella
scatola fusibili sotto il volante è OFF.
Si deve smistare l'interruttore fusibile
su ON.
Per maggiori dettagli, fare riferi-
mento a "Fusibili" nel capitolo 7.
Low Washer Fluid
(Liquido lavavetri scarso)
(se in dotazione)
Questo messaggio di avvertimento
si accende sull'indicatore della
scadenza di manutenzione se il
livello del fluido lavacristalli è quasi
nullo.
Rabboccare il fluido lavavetri.
Low Fuel (Riserva combustibile)
Questo messaggio spia s'illumina se
il serbatoio combustibile è quasi
vuoto.
- Quando la spia luminosa riserva
combustibile s'illumina.
- Quando il computer di viaggio
visualizza "--- km" come
autonomia residua.
Aggiungere combustibile non
appena possibile.
OTLE048608OTLE048609
Page 210 of 735
3-109
Caratteristiche di funzionalità del vostro veicolo
3
Spia luminosa di
velocità eccessiva
(se in dotazione)
Questa spia luminosa lampeggia:
• Quando si guida a più di 120 km/h.
- Ciò, per evitare di raggiungere
velocità troppo elevate.
- Il cicalino di velocità eccessiva
suona per circa 5 secondi.
Spia luminosa
generale
Questo indicatore luminoso si
accende:
• Quando è presente un malfun-
zionamento nei sistemi di cui sotto.
- Fluido lavavetri scarso (se in
dotazione)
- Malfunzionamento di luci esterne
(se in dotazione)
- Malfunzionamento del
monitoraggio angolo cieco
(BCW) (se in dotazione)
- Sistema di monitoraggio
pressione pneumatici (TPMS, se
in dotazione)
Per identificare i dettagli della spia,
guardare il display LCD.
Spia luminosa
pneumatici sgonfi
(se in dotazione)
Questa spia luminosa si accende:
• Non appena il commutatore di
accensione o pulsante di
avviamento/arresto motore viene
smistato nella posizione ON.
- Si accende per circa 3 secondi,
quindi si spegne.
• Quando la pressione di uno o più
pneumatici è insufficiente (l'ubica-
zione dello pneumatico sgonfio è
indicata sul display LCD).
Per maggiori dettagli, fare riferi-
mento a "Sistema di monitoraggio
pressione pneumatici (TPMS)" nel
capitolo 6.
120km/h
Page 211 of 735
3-110
Caratteristiche di funzionalità del vostro veicolo
Questa spia luminosa rimane
accesa dopo aver lampeggiato per
circa 60 secondi o continua a
lampeggiare e spegnersi a intervalli
di circa 3 secondi:
• Se c'è un malfunzionamento al
sistema TPMS.
In tal caso, si consiglia di far
controllare il veicolo il prima
possibile da un concessionario
autorizzato HYUNDAI.
Per maggiori dettagli, fare riferi-
mento a "Sistema di monitoraggio
pressione pneumatici (TPMS)" nel
capitolo 6.
Spia luminosa sistema
di assistenza anti
collisione anteriore
(Spia luminosa sistema
FCA) (se in dotazione)
Questo indicatore luminoso si
accende:
• Quando il commutatore di
accensione o il pulsante di
Avviamento/Arresto Motore viene
smistato nella posizione ON.
- Si accende per circa 3 secondi,
quindi si spegne.
• Quando è presente un malfun-
zionamento nella FCA.
In questo caso, noi consigliamo
di far ispezionare il veicolo da
un concessionario autorizzato
HYUNDAI.
Per maggiori dettagli, fare
riferimento a "Sistema di
assistenza anti collisione
anteriore (Sistema FCA)" nel
capitolo 5. Frenata in sicurezza
•Il sistema TPMS non è in
grado di segnalare danni seri
ed improvvisi degli pneu-
matici dovuti a fattori esterni.
•Se si nota che il veicolo tende
a diventare instabile, sollevare
immediatamente il piede
dall'acceleratore, frenare
gradualmente esercitando
poca forza sul pedale ed
accostare lentamente al bordo
della strada in un luogo
sicuro.
ATTENZIONE

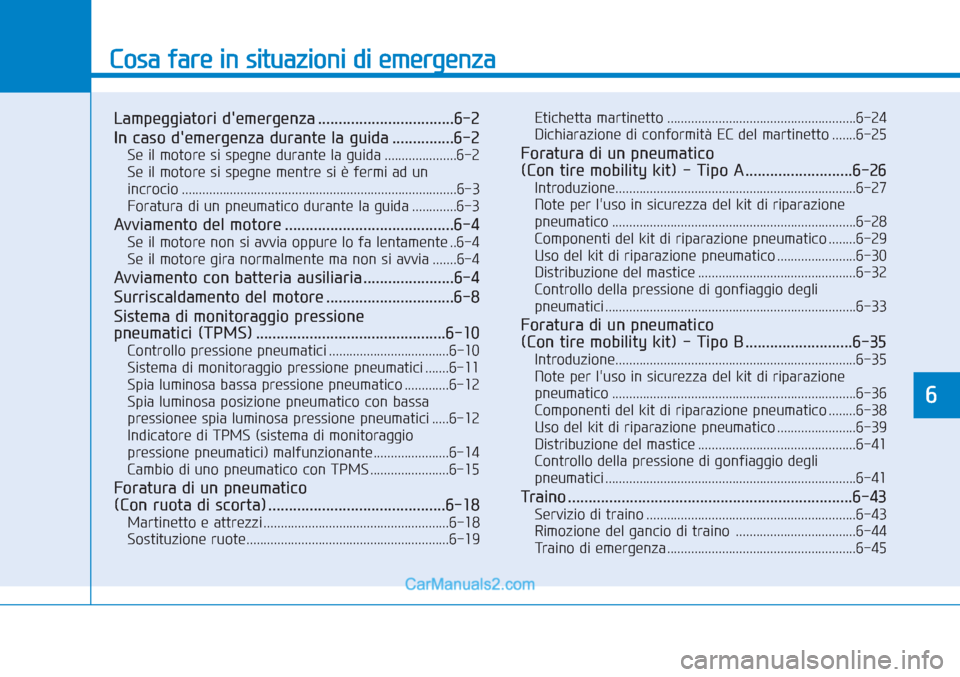

Page 550 of 735
Cosa fare in situazioni di emergenza
Lampeggiatori d'emergenza .................................6-2
In caso d'emergenza durante la guida ...............6-2
Se il motore si spegne durante la guida .....................6-2
Se il motore si spegne mentre si è fermi ad un
incrocio ................................................................................6-3
Foratura di un pneumatico durante la guida .............6-3
Avviamento del motore .........................................6-4
Se il motore non si avvia oppure lo fa lentamente ..6-4
Se il motore gira normalmente ma non si avvia .......6-4
Avviamento con batteria ausiliaria ......................6-4
Surriscaldamento del motore ...............................6-8
Sistema di monitoraggio pressione
pneumatici (TPMS) ..............................................6-10
Controllo pressione pneumatici ...................................6-10
Sistema di monitoraggio pressione pneumatici .......6-11
Spia luminosa bassa pressione pneumatico .............6-12
Spia luminosa posizione pneumatico con bassa
pressionee spia luminosa pressione pneumatici .....6-12
Indicatore di TPMS (sistema di monitoraggio
pressione pneumatici) malfunzionante......................6-14
Cambio di uno pneumatico con TPMS .......................6-15
Foratura di un pneumatico
(Con ruota di scorta) ...........................................6-18
Martinetto e attrezzi ......................................................6-18
Sostituzione ruote...........................................................6-19Etichetta martinetto .......................................................6-24
Dichiarazione di conformità EC del martinetto .......6-25
Foratura di un pneumatico
(Con tire mobility kit) - Tipo A ..........................6-26
Introduzione......................................................................6-27
Note per l'uso in sicurezza del kit di riparazione
pneumatico .......................................................................6-28
Componenti del kit di riparazione pneumatico ........6-29
Uso del kit di riparazione pneumatico .......................6-30
Distribuzione del mastice ..............................................6-32
Controllo della pressione di gonfiaggio degli
pneumatici .........................................................................6-33
Foratura di un pneumatico
(Con tire mobility kit) - Tipo B ..........................6-35
Introduzione......................................................................6-35
Note per l'uso in sicurezza del kit di riparazione
pneumatico .......................................................................6-36
Componenti del kit di riparazione pneumatico ........6-38
Uso del kit di riparazione pneumatico .......................6-39
Distribuzione del mastice ..............................................6-41
Controllo della pressione di gonfiaggio degli
pneumatici .........................................................................6-41
Traino .....................................................................6-43
Servizio di traino .............................................................6-43
Rimozione del gancio di traino ...................................6-44
Traino di emergenza.......................................................6-45
6

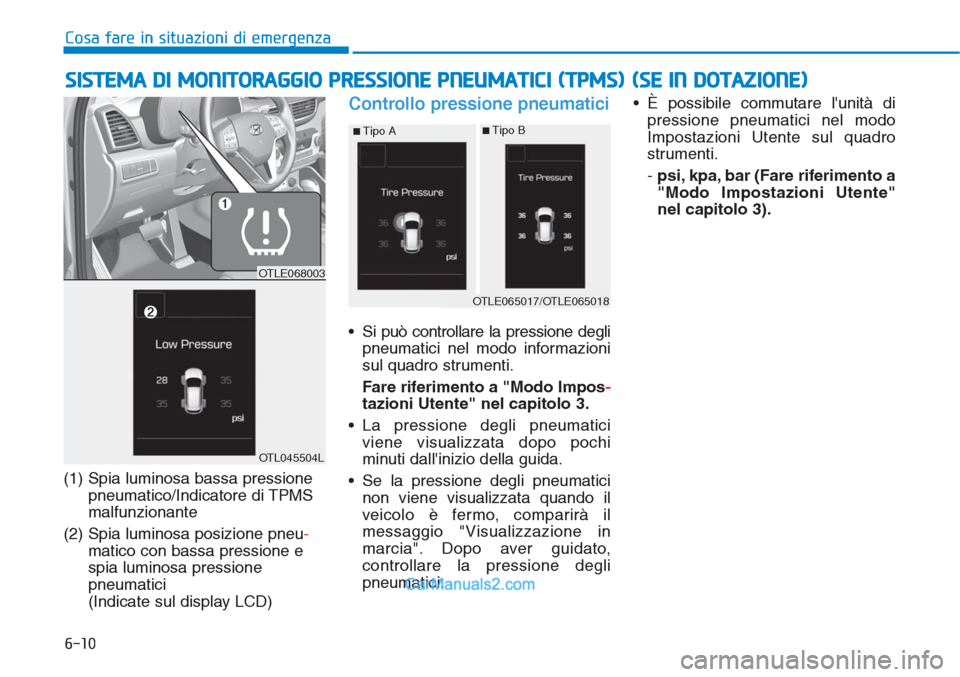

Page 559 of 735
6-10
(1) Spia luminosa bassa pressione
pneumatico/Indicatore di TPMS
malfunzionante
(2) Spia luminosa posizione pneu-
matico con bassa pressione e
spia luminosa pressione
pneumatici
(Indicate sul display LCD)
Controllo pressione pneumatici
• Si può controllare la pressione degli
pneumatici nel modo informazioni
sul quadro strumenti.
Fare riferimento a "Modo Impos-
tazioni Utente" nel capitolo 3.
• La pressione degli pneumatici
viene visualizzata dopo pochi
minuti dall'inizio della guida.
• Se la pressione degli pneumatici
non viene visualizzata quando il
veicolo è fermo, comparirà il
messaggio "Visualizzazione in
marcia". Dopo aver guidato,
controllare la pressione degli
pneumatici.• È possibile commutare l'unità di
pressione pneumatici nel modo
Impostazioni Utente sul quadro
strumenti.
- psi, kpa, bar (Fare riferimento a
"Modo Impostazioni Utente"
nel capitolo 3).
SISTEMA DI MONITORAGGIO PRESSIONE PNEUMATICI (TPMS) (SE IN DOTAZIONE)
Cosa fare in situazioni di emergenza
OTLE065017/OTLE065018
■Tipo A■Tipo B
OTLE068003
OTL045504L
Page 560 of 735
6-11
Cosa fare in situazioni di emergenza

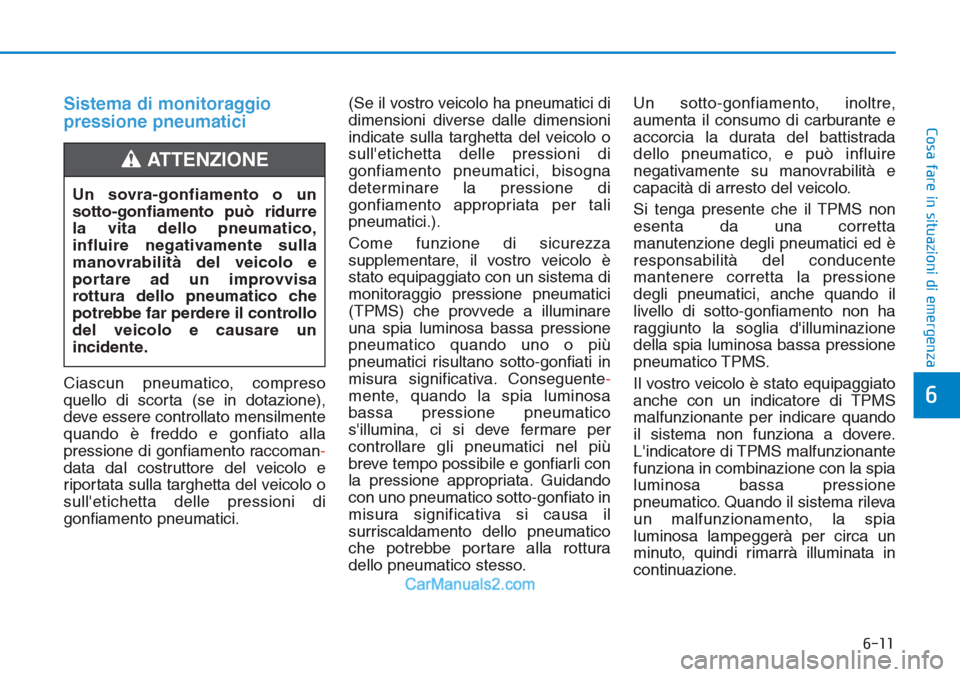

Sistema di monitoraggio
pressione pneumatici
Ciascun pneumatico, compreso
quello di scorta (se in dotazione),
deve essere controllato mensilmente
quando è freddo e gonfiato alla
pressione di gonfiamento raccoman-
data dal costruttore del veicolo e
riportata sulla targhetta del veicolo o
sull'etichetta delle pressioni di
gonfiamento pneumatici.(Se il vostro veicolo ha pneumatici di
dimensioni diverse dalle dimensioni
indicate sulla targhetta del veicolo o
sull'etichetta delle pressioni di
gonfiamento pneumatici, bisogna
determinare la pressione di
gonfiamento appropriata per tali
pneumatici.).
Come funzione di sicurezza
supplementare, il vostro veicolo è
stato equipaggiato con un sistema di
monitoraggio pressione pneumatici
(TPMS) che provvede a illuminare
una spia luminosa bassa pressione
pneumatico quando uno o più
pneumatici risultano sotto-gonfiati in
misura significativa. Conseguente-
mente, quando la spia luminosa
bassa pressione pneumatico
s'illumina, ci si deve fermare per
controllare gli pneumatici nel più
breve tempo possibile e gonfiarli con
la pressione appropriata. Guidando
con uno pneumatico sotto-gonfiato in
misura significativa si causa il
surriscaldamento dello pneumatico
che potrebbe portare alla rottura
dello pneumatico stesso.Un sotto-gonfiamento, inoltre,
aumenta il consumo di carburante e
accorcia la durata del battistrada
dello pneumatico, e può influire
negativamente su manovrabilità e
capacità di arresto del veicolo.
Si tenga presente che il TPMS non
esenta da una corretta
manutenzione degli pneumatici ed è
responsabilità del conducente
mantenere corretta la pressione
degli pneumatici, anche quando il
livello di sotto-gonfiamento non ha
raggiunto la soglia d'illuminazione
della spia luminosa bassa pressione
pneumatico TPMS.
Il vostro veicolo è stato equipaggiato
anche con un indicatore di TPMS
malfunzionante per indicare quando
il sistema non funziona a dovere.
L'indicatore di TPMS malfunzionante
funziona in combinazione con la spia
luminosa bassa pressione
pneumatico. Quando il sistema rileva
un malfunzionamento, la spia
luminosa lampeggerà per circa un
minuto, quindi rimarrà illuminata in
continuazione.6
Un sovra-gonfiamento o un
sotto-gonfiamento può ridurre
la vita dello pneumatico,
influire negativamente sulla
manovrabilità del veicolo e
portare ad un improvvisa
rottura dello pneumatico che
potrebbe far perdere il controllo
del veicolo e causare un
incidente.
ATTENZIONE
Page 561 of 735
6-12
Questa sequenza si ripeterà ad ogni
successivo avviamento del veicolo
finché persisterà il malfunziona-
mento. Quando l'indicatore di
malfunzionamento è illuminato, il
sistema potrebbe non essere in
grado di rilevare o segnalare gli
pneumatici con bassa pressione
come dovrebbe.
I malfunzionamenti del TPMS
possono verificarsi per svariate
ragioni, tra cui l'installazione sul
veicolo di pneumatici o ruote di
ricambio o di tipo alternativo che
impediscono il corretto funziona-
mento del TPMS. Controllare sempre
la spia luminosa di TPMS
malfunzionante dopo aver sostituito
uno o più pneumatici o ruote sul
vostro veicolo, per assicurarsi che gli
pneumatici o ruote di ricambio o di
tipo alternativo consentano al TPMS
di continuare a funzionare a dovere.Se si verifica uno degli eventi di
cui sotto, noi consigliamo di far
controllare il sistema da un
concessionario autorizzato
HYUNDAI.
1. La spia luminosa bassa
pressione pneumatico/indica-
tore di TPMS malfunzionante
non s'illumina per 3 secondi
quando il pulsante di
avviamento/arresto motore
viene smistato su ON o a
motore in funzione.
2. L'indicatore di TPMS malfun-
zionante rimane illuminato
dopo aver lampeggiato per
circa 1 minuto.
3. La spia luminosa posizione
pneumatico con bassa
pressione rimane illuminata.Spia luminosa
bassa pressione
pneumatico
Spia luminosa
posizione
pneumatico con
bassa pressione
e spia luminosa
pressione
pneumatici
Quando gli indicatori spia del
sistema di monitoraggio pressione
pneumatici sono illuminati e viene
visualizzato il messaggio spia sul
display LCD quadro strumenti, vuol
dire che uno o più pneumatici sono
sotto-gonfiati in misura significativa.
La spia luminosa posizione
pneumatico con bassa pressione
indicherà quale pneumatico è sotto-
gonfiato in misura significativa
mediante illuminazione della
segnalazione luminosa di posizione
corrispondente.
NOTA
Cosa fare in situazioni di emergenza
OTL045504L
