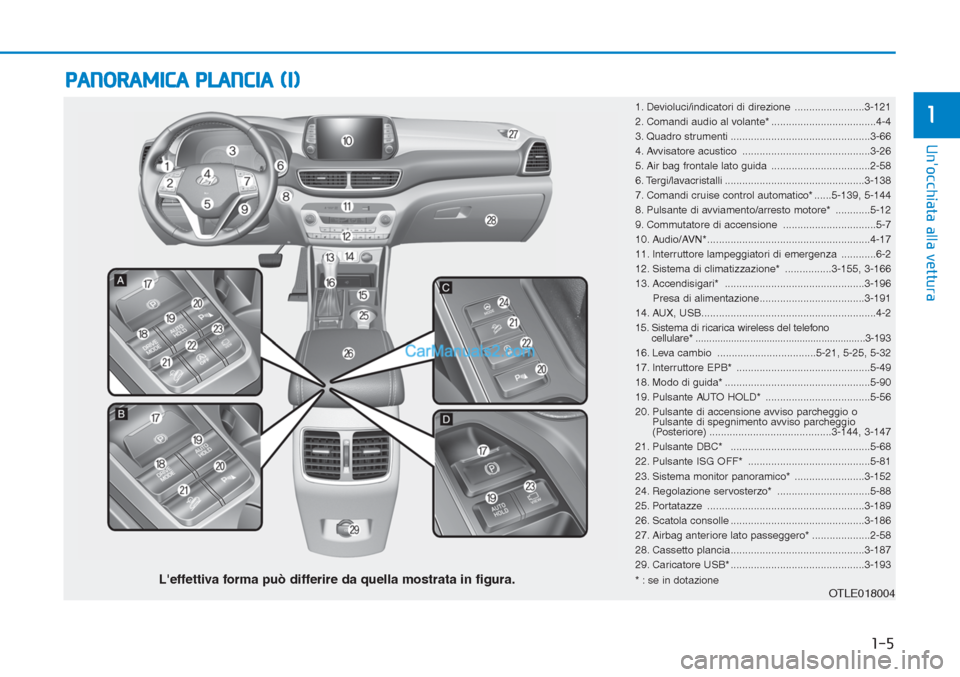

Page 18 of 735
PANORAMICA PLANCIA (I)
1. Devioluci/indicatori di direzione ........................3-121
2. Comandi audio al volante* ....................................4-4
3. Quadro strumenti ................................................3-66
4. Avvisatore acustico ............................................3-26
5. Air bag frontale lato guida ..................................2-58
6. Tergi/lavacristalli ................................................3-138
7. Comandi cruise control automatico* ......5-139, 5-144
8. Pulsante di avviamento/arresto motore* ............5-12
9. Commutatore di accensione ................................5-7
10. Audio/AVN*........................................................4-17
11. Interruttore lampeggiatori di emergenza ............6-2
12. Sistema di climatizzazione* ................3-155, 3-166
13. Accendisigari* ................................................3-196
Presa di alimentazione....................................3-191
14. AUX, USB............................................................4-2
15. Sistema di ricarica wireless del telefono
cellulare* ..............................................................3-193
16. Leva cambio ..................................5-21, 5-25, 5-32
17. Interruttore EPB* ..............................................5-49
18. Modo di guida* ..................................................5-90
19. Pulsante AUTO HOLD* ....................................5-56
20. Pulsante di accensione avviso parcheggio o
Pulsante di spegnimento avviso parcheggio
(Posteriore) ..........................................3-144, 3-147
21. Pulsante DBC* ................................................5-68
22. Pulsante ISG OFF* ..........................................5-81
23. Sistema monitor panoramico* ........................3-152
24. Regolazione servosterzo* ................................5-88
25. Portatazze ......................................................3-189
26. Scatola consolle ..............................................3-186
27. Airbag anteriore lato passeggero* ....................2-58
28. Cassetto plancia..............................................3-187
29. Caricatore USB* ..............................................3-193
* : se in dotazione
L'effettiva forma può differire da quella mostrata in figura.
1-5
Un'occhiata alla vettura
1
OTLE018004

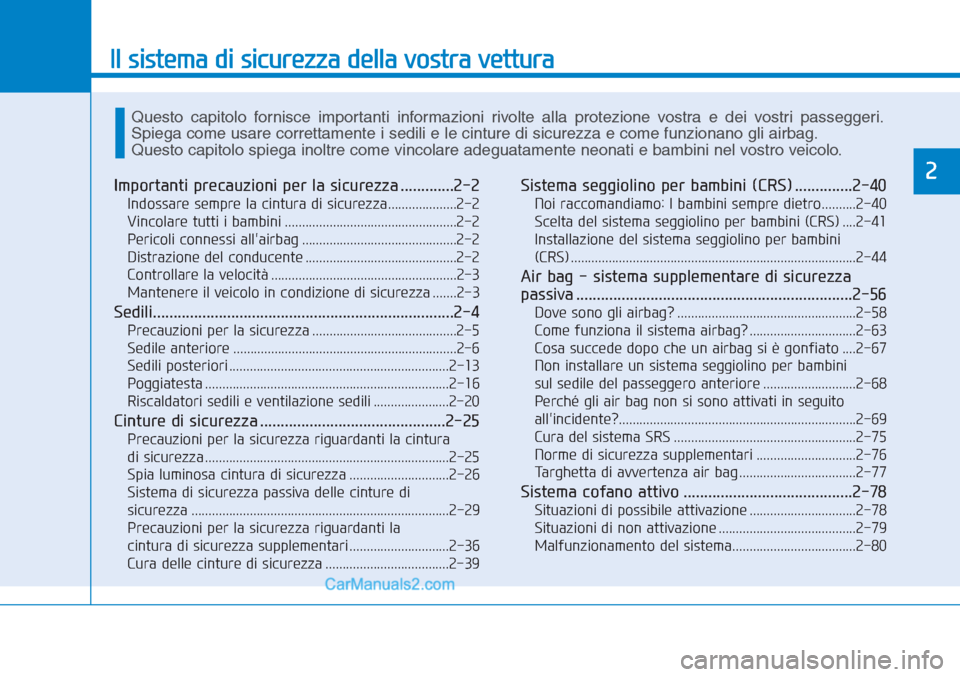

Page 22 of 735
Il sistema di sicurezza della vostra vettura
2Importanti precauzioni per la sicurezza .............2-2
Indossare sempre la cintura di sicurezza....................2-2
Vincolare tutti i bambini ..................................................2-2
Pericoli connessi all'airbag .............................................2-2
Distrazione del conducente ............................................2-2
Controllare la velocità ......................................................2-3
Mantenere il veicolo in condizione di sicurezza .......2-3
Sedili.........................................................................2-4
Precauzioni per la sicurezza ..........................................2-5
Sedile anteriore .................................................................2-6
Sedili posteriori ................................................................2-13
Poggiatesta .......................................................................2-16
Riscaldatori sedili e ventilazione sedili ......................2-20
Cinture di sicurezza .............................................2-25
Precauzioni per la sicurezza riguardanti la cintura
di sicurezza .......................................................................2-25
Spia luminosa cintura di sicurezza .............................2-26
Sistema di sicurezza passiva delle cinture di
sicurezza ...........................................................................2-29
Precauzioni per la sicurezza riguardanti la
cintura di sicurezza supplementari .............................2-36
Cura delle cinture di sicurezza ....................................2-39
Sistema seggiolino per bambini (CRS) ..............2-40
Noi raccomandiamo: I bambini sempre dietro..........2-40
Scelta del sistema seggiolino per bambini (CRS) ....2-41
Installazione del sistema seggiolino per bambini
(CRS) ...................................................................................2-44
Air bag - sistema supplementare di sicurezza
passiva ...................................................................2-56
Dove sono gli airbag? ....................................................2-58
Come funziona il sistema airbag? ...............................2-63
Cosa succede dopo che un airbag si è gonfiato ....2-67
Non installare un sistema seggiolino per bambini
sul sedile del passeggero anteriore ...........................2-68
Perché gli air bag non si sono attivati in seguito
all'incidente?.....................................................................2-69
Cura del sistema SRS .....................................................2-75
Norme di sicurezza supplementari .............................2-76
Targhetta di avvertenza air bag ..................................2-77
Sistema cofano attivo .........................................2-78
Situazioni di possibile attivazione ...............................2-78
Situazioni di non attivazione ........................................2-79
Malfunzionamento del sistema....................................2-80
Questo capitolo fornisce importanti informazioni rivolte alla protezione vostra e dei vostri passeggeri.
Spiega come usare correttamente i sedili e le cinture di sicurezza e come funzionano gli airbag.
Questo capitolo spiega inoltre come vincolare adeguatamente neonati e bambini nel vostro veicolo.

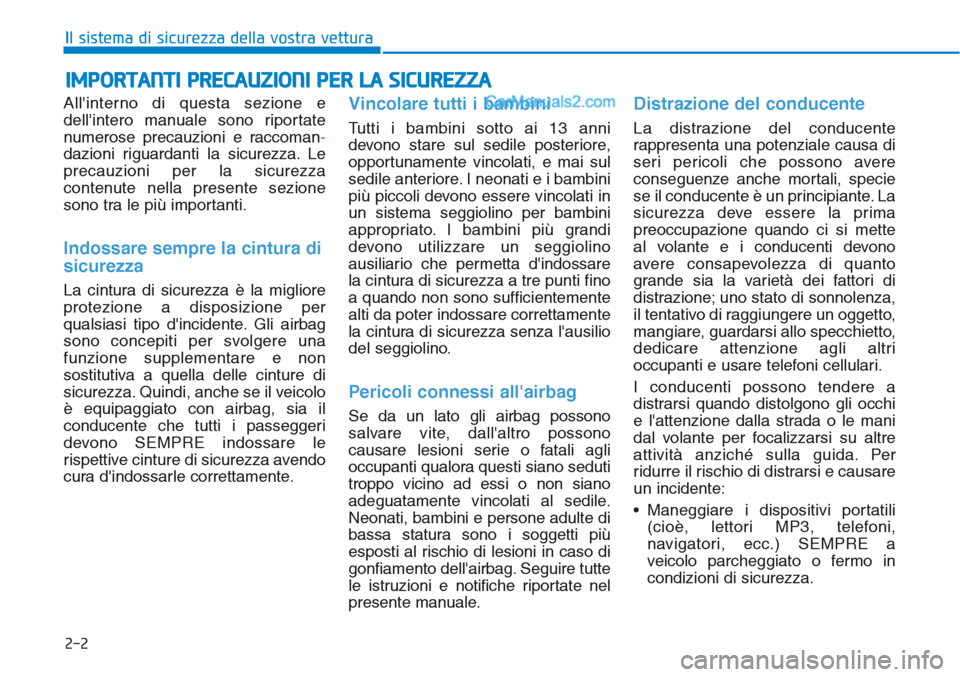

Page 23 of 735
2-2
All'interno di questa sezione e
dell'intero manuale sono riportate
numerose precauzioni e raccoman-
dazioni riguardanti la sicurezza. Le
precauzioni per la sicurezza
contenute nella presente sezione
sono tra le più importanti.
Indossare sempre la cintura di
sicurezza
La cintura di sicurezza è la migliore
protezione a disposizione per
qualsiasi tipo d'incidente. Gli airbag
sono concepiti per svolgere una
funzione supplementare e non
sostitutiva a quella delle cinture di
sicurezza. Quindi, anche se il veicolo
è equipaggiato con airbag, sia il
conducente che tutti i passeggeri
devono SEMPRE indossare le
rispettive cinture di sicurezza avendo
cura d'indossarle correttamente.
Vincolare tutti i bambini
Tutti i bambini sotto ai 13 anni
devono stare sul sedile posteriore,
opportunamente vincolati, e mai sul
sedile anteriore. I neonati e i bambini
più piccoli devono essere vincolati in
un sistema seggiolino per bambini
appropriato. I bambini più grandi
devono utilizzare un seggiolino
ausiliario che permetta d'indossare
la cintura di sicurezza a tre punti fino
a quando non sono sufficientemente
alti da poter indossare correttamente
la cintura di sicurezza senza l'ausilio
del seggiolino.
Pericoli connessi all'airbag
Se da un lato gli airbag possono
salvare vite, dall'altro possono
causare lesioni serie o fatali agli
occupanti qualora questi siano seduti
troppo vicino ad essi o non siano
adeguatamente vincolati al sedile.
Neonati, bambini e persone adulte di
bassa statura sono i soggetti più
esposti al rischio di lesioni in caso di
gonfiamento dell'airbag. Seguire tutte
le istruzioni e notifiche riportate nel
presente manuale.
Distrazione del conducente
La distrazione del conducente
rappresenta una potenziale causa di
seri pericoli che possono avere
conseguenze anche mortali, specie
se il conducente è un principiante. La
sicurezza deve essere la prima
preoccupazione quando ci si mette
al volante e i conducenti devono
avere consapevolezza di quanto
grande sia la varietà dei fattori di
distrazione; uno stato di sonnolenza,
il tentativo di raggiungere un oggetto,
mangiare, guardarsi allo specchietto,
dedicare attenzione agli altri
occupanti e usare telefoni cellulari.
I conducenti possono tendere a
distrarsi quando distolgono gli occhi
e l'attenzione dalla strada o le mani
dal volante per focalizzarsi su altre
attività anziché sulla guida. Per
ridurre il rischio di distrarsi e causare
un incidente:
• Maneggiare i dispositivi portatili
(cioè, lettori MP3, telefoni,
navigatori, ecc.) SEMPRE a
veicolo parcheggiato o fermo in
condizioni di sicurezza.
IMPORTANTI PRECAUZIONI PER LA SICUREZZA
Il sistema di sicurezza della vostra vettura

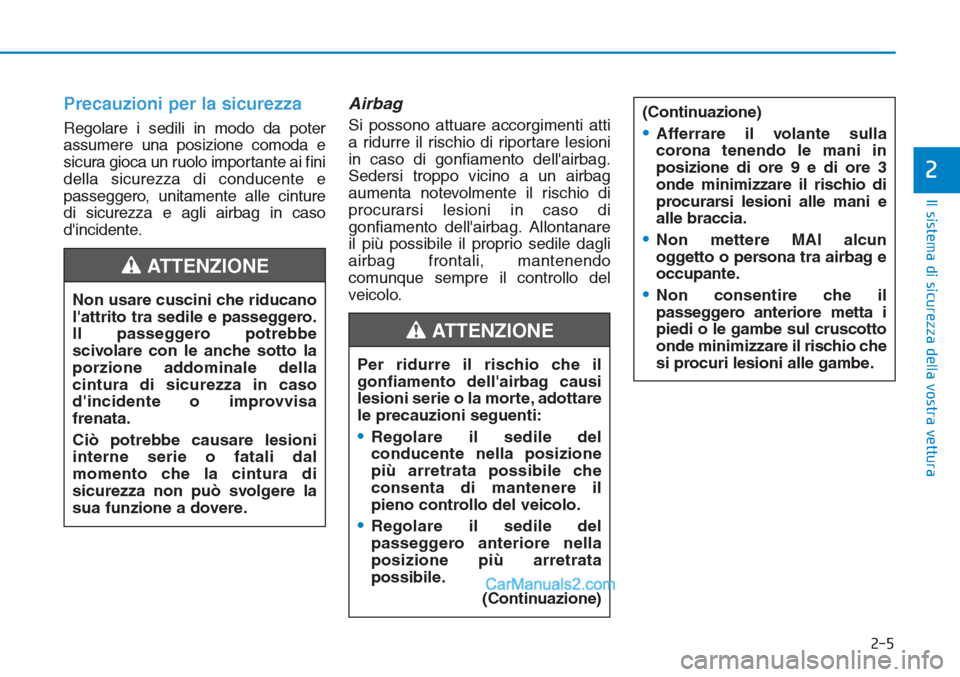

Page 26 of 735
2-5
Il sistema di sicurezza della vostra vettura
2
Precauzioni per la sicurezza
Regolare i sedili in modo da poter
assumere una posizione comoda e
sicura gioca un ruolo importante ai fini
della sicurezza di conducente e
passeggero, unitamente alle cinture
di sicurezza e agli airbag in caso
d'incidente.
Airbag
Si possono attuare accorgimenti atti
a ridurre il rischio di riportare lesioni
in caso di gonfiamento dell'airbag.
Sedersi troppo vicino a un airbag
aumenta notevolmente il rischio di
procurarsi lesioni in caso di
gonfiamento dell'airbag. Allontanare
il più possibile il proprio sedile dagli
airbag frontali, mantenendo
comunque sempre il controllo del
veicolo.
Per ridurre il rischio che il
gonfiamento dell'airbag causi
lesioni serie o la morte, adottare
le precauzioni seguenti:
•Regolare il sedile del
conducente nella posizione
più arretrata possibile che
consenta di mantenere il
pieno controllo del veicolo.
•Regolare il sedile del
passeggero anteriore nella
posizione più arretrata
possibile.
(Continuazione)
ATTENZIONE
Non usare cuscini che riducano
l'attrito tra sedile e passeggero.
Il passeggero potrebbe
scivolare con le anche sotto la
porzione addominale della
cintura di sicurezza in caso
d'incidente o improvvisa
frenata.
Ciò potrebbe causare lesioni
interne serie o fatali dal
momento che la cintura di
sicurezza non può svolgere la
sua funzione a dovere.
ATTENZIONE
(Continuazione)
•Afferrare il volante sulla
corona tenendo le mani in
posizione di ore 9 e di ore 3
onde minimizzare il rischio di
procurarsi lesioni alle mani e
alle braccia.
•Non mettere MAI alcun
oggetto o persona tra airbag e
occupante.
•Non consentire che il
passeggero anteriore metta i
piedi o le gambe sul cruscotto
onde minimizzare il rischio che
si procuri lesioni alle gambe.

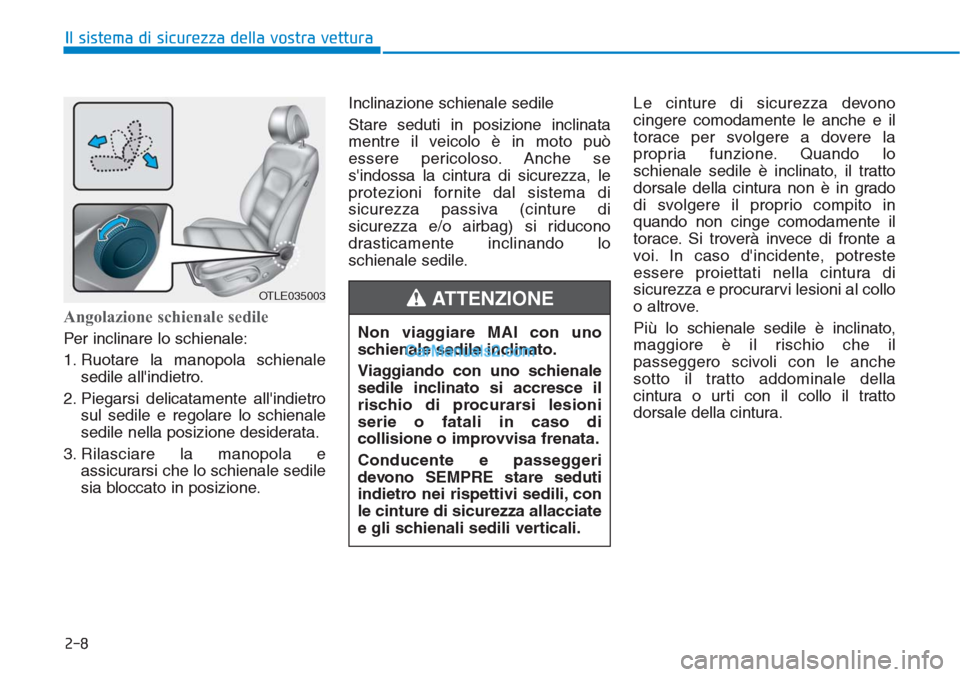

Page 29 of 735
2-8
Angolazione schienale sedile
Per inclinare lo schienale:
1. Ruotare la manopola schienale
sedile all'indietro.
2. Piegarsi delicatamente all'indietro
sul sedile e regolare lo schienale
sedile nella posizione desiderata.
3. Rilasciare la manopola e
assicurarsi che lo schienale sedile
sia bloccato in posizione.Inclinazione schienale sedile
Stare seduti in posizione inclinata
mentre il veicolo è in moto può
essere pericoloso. Anche se
s'indossa la cintura di sicurezza, le
protezioni fornite dal sistema di
sicurezza passiva (cinture di
sicurezza e/o airbag) si riducono
drasticamente inclinando lo
schienale sedile.Le cinture di sicurezza devono
cingere comodamente le anche e il
torace per svolgere a dovere la
propria funzione. Quando lo
schienale sedile è inclinato, il tratto
dorsale della cintura non è in grado
di svolgere il proprio compito in
quando non cinge comodamente il
torace. Si troverà invece di fronte a
voi. In caso d'incidente, potreste
essere proiettati nella cintura di
sicurezza e procurarvi lesioni al collo
o altrove.
Più lo schienale sedile è inclinato,
maggiore è il rischio che il
passeggero scivoli con le anche
sotto il tratto addominale della
cintura o urti con il collo il tratto
dorsale della cintura.
Il sistema di sicurezza della vostra vettura
OTLE035003
Non viaggiare MAI con uno
schienale sedile inclinato.
Viaggiando con uno schienale
sedile inclinato si accresce il
rischio di procurarsi lesioni
serie o fatali in caso di
collisione o improvvisa frenata.
Conducente e passeggeri
devono SEMPRE stare seduti
indietro nei rispettivi sedili, con
le cinture di sicurezza allacciate
e gli schienali sedili verticali.
ATTENZIONE
Page 32 of 735
2-11
Il sistema di sicurezza della vostra vettura
2

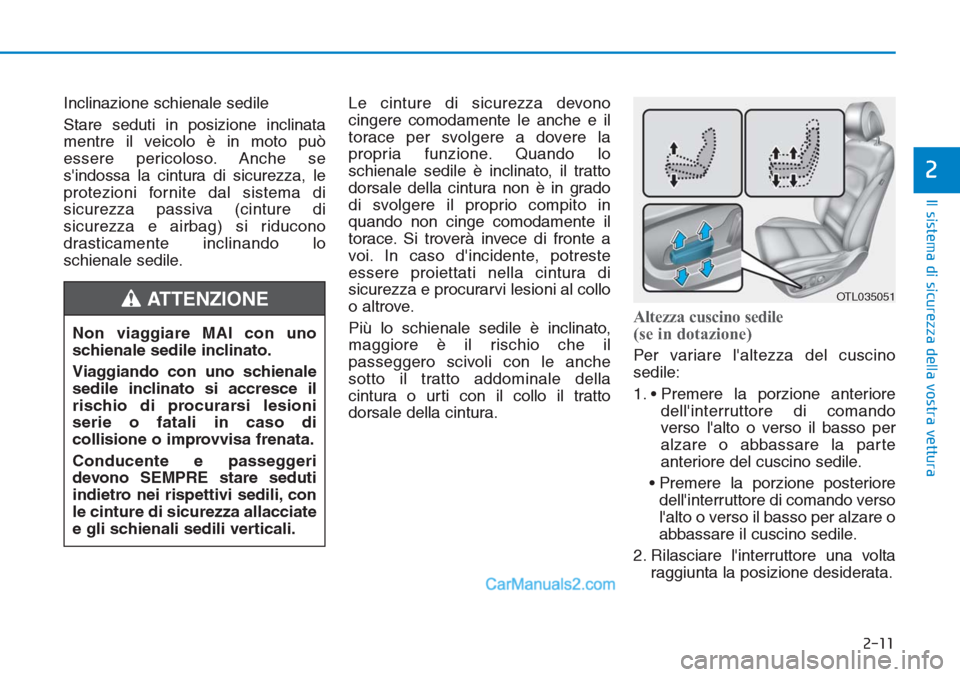

Inclinazione schienale sedile
Stare seduti in posizione inclinata
mentre il veicolo è in moto può
essere pericoloso. Anche se
s'indossa la cintura di sicurezza, le
protezioni fornite dal sistema di
sicurezza passiva (cinture di
sicurezza e airbag) si riducono
drasticamente inclinando lo
schienale sedile.Le cinture di sicurezza devono
cingere comodamente le anche e il
torace per svolgere a dovere la
propria funzione. Quando lo
schienale sedile è inclinato, il tratto
dorsale della cintura non è in grado
di svolgere il proprio compito in
quando non cinge comodamente il
torace. Si troverà invece di fronte a
voi. In caso d'incidente, potreste
essere proiettati nella cintura di
sicurezza e procurarvi lesioni al collo
o altrove.
Più lo schienale sedile è inclinato,
maggiore è il rischio che il
passeggero scivoli con le anche
sotto il tratto addominale della
cintura o urti con il collo il tratto
dorsale della cintura.
Altezza cuscino sedile
(se in dotazione)
Per variare l'altezza del cuscino
sedile:
1. • Premere la porzione anteriore
dell'interruttore di comando
verso l'alto o verso il basso per
alzare o abbassare la parte
anteriore del cuscino sedile.
• Premere la porzione posteriore
dell'interruttore di comando verso
l'alto o verso il basso per alzare o
abbassare il cuscino sedile.
2. Rilasciare l'interruttore una volta
raggiunta la posizione desiderata. Non viaggiare MAI con uno
schienale sedile inclinato.
Viaggiando con uno schienale
sedile inclinato si accresce il
rischio di procurarsi lesioni
serie o fatali in caso di
collisione o improvvisa frenata.
Conducente e passeggeri
devono SEMPRE stare seduti
indietro nei rispettivi sedili, con
le cinture di sicurezza allacciate
e gli schienali sedili verticali.
ATTENZIONE OTL035051
Page 46 of 735
2-25
Il sistema di sicurezza della vostra vettura
2
Questa sezione spiega come usare
correttamente le cinture di sicurezza.
Descrive inoltre alcune cose da non
fare quando si usano le cinture di
sicurezza.
Precauzioni per la sicurezza
riguardanti la cintura di
sicurezza
Allacciare sempre la propria cintura
di sicurezza e assicurarsi che tutti i
passeggeri abbiano allacciato a loro
volta le rispettive cinture di sicurezza
prima di mettersi in viaggio. Gli airbag
(se in dotazione) fungono da
dispositivo di sicurezza supple-
mentare ma non sostitutivo della
cintura di sicurezza. Nella
maggioranza dei Paesi l'obbligo
d'indossare le cinture di sicurezza è
esteso a tutti gli occupanti del veicolo.
CINTURE DI SICUREZZA
Le cinture di sicurezza devono
sempre essere usate da TUTTI i
passeggeri a veicolo in marcia.
Adottare le precauzioni seguenti
quando si regolano e indossano
le cinture di sicurezza:
•I bambini dai 13 anni di età
in giù devono essere
saldamente vincolati nel
sedile posteriore.
•Non permettere mai che i
bambini viaggino stando sul
sedile del passeggero
anteriore, almeno che l'airbag
non sia disattivato. Se un
ragazzo deve per forza stare
nel sedile anteriore, spostare
indietro il sedile il più
possibile e vincolarlo
adeguatamente al sedile.
•Non consentire MAI che un
occupante viaggi tenendo un
neonato o un bambino sulle
proprie gambe.
•Non viaggiare MAI con lo
schienale sedile inclinato.
(Continuazione)
ATTENZIONE (Continuazione)
•Non consentire che due bam-
bini condividano un sedile o
la cintura di sicurezza.
•Non indossare il tratto dorsale
della cintura di sicurezza
sotto il braccio o dietro la
schiena.
•Non mettere mai la cintura di
sicurezza a oggetti fragili. In
caso d’impatto o di brusca
frenata la cintura potrebbe
danneggiarli.
•Non usare la cintura di
sicurezza se è attorcigliata.
Una cintura di sicurezza
attorcigliata non potrà
proteggere in modo adeguato
in caso d'incidente.
•Non usare una cintura di
sicurezza se il nastro o
l'hardware sono danneggiati.
•Non allacciare la cintura di
sicurezza nelle fibbie di altri
sedili.
(Continuazione)
Page 54 of 735
2-33
Il sistema di sicurezza della vostra vettura
2

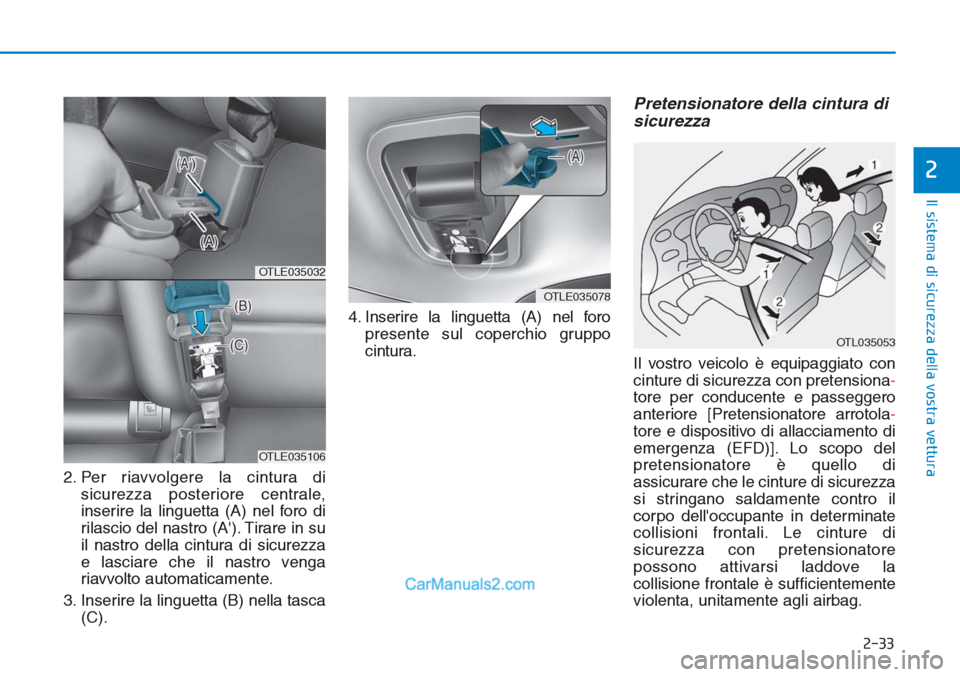

2. Per riavvolgere la cintura di
sicurezza posteriore centrale,
inserire la linguetta (A) nel foro di
rilascio del nastro (A'). Tirare in su
il nastro della cintura di sicurezza
e lasciare che il nastro venga
riavvolto automaticamente.
3. Inserire la linguetta (B) nella tasca
(C).4. Inserire la linguetta (A) nel foro
presente sul coperchio gruppo
cintura.
Pretensionatore della cintura di
sicurezza
Il vostro veicolo è equipaggiato con
cinture di sicurezza con pretensiona-
tore per conducente e passeggero
anteriore [Pretensionatore arrotola-
tore e dispositivo di allacciamento di
emergenza (EFD)]. Lo scopo del
pretensionatore è quello di
assicurare che le cinture di sicurezza
si stringano saldamente contro il
corpo dell'occupante in determinate
collisioni frontali. Le cinture di
sicurezza con pretensionatore
possono attivarsi laddove la
collisione frontale è sufficientemente
violenta, unitamente agli airbag.
OTL035053
OTLE035078
OTLE035032
OTLE035106
Page 56 of 735
2-35
Il sistema di sicurezza della vostra vettura
2

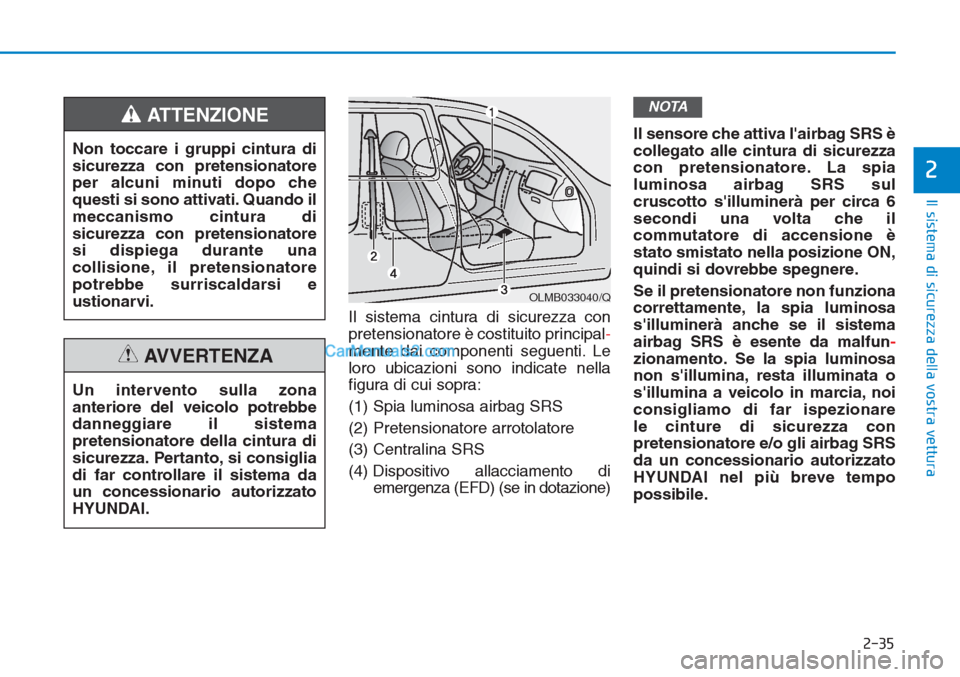

Il sistema cintura di sicurezza con
pretensionatore è costituito principal-
mente dai componenti seguenti. Le
loro ubicazioni sono indicate nella
figura di cui sopra:
(1) Spia luminosa airbag SRS
(2) Pretensionatore arrotolatore
(3) Centralina SRS
(4) Dispositivo allacciamento di
emergenza (EFD) (se in dotazione)Il sensore che attiva l'airbag SRS è
collegato alle cintura di sicurezza
con pretensionatore. La spia
luminosa airbag SRS sul
cruscotto s'illuminerà per circa 6
secondi una volta che il
commutatore di accensione è
stato smistato nella posizione ON,
quindi si dovrebbe spegnere.
Se il pretensionatore non funziona
correttamente, la spia luminosa
s'illuminerà anche se il sistema
airbag SRS è esente da malfun-
zionamento. Se la spia luminosa
non s'illumina, resta illuminata o
s'illumina a veicolo in marcia, noi
consigliamo di far ispezionare
le cinture di sicurezza con
pretensionatore e/o gli airbag SRS
da un concessionario autorizzato
HYUNDAI nel più breve tempo
possibile.
NOTA
OLMB033040/Q
Non toccare i gruppi cintura di
sicurezza con pretensionatore
per alcuni minuti dopo che
questi si sono attivati. Quando il
meccanismo cintura di
sicurezza con pretensionatore
si dispiega durante una
collisione, il pretensionatore
potrebbe surriscaldarsi e
ustionarvi.
ATTENZIONE
Un intervento sulla zona
anteriore del veicolo potrebbe
danneggiare il sistema
pretensionatore della cintura di
sicurezza. Pertanto, si consiglia
di far controllare il sistema da
un concessionario autorizzato
HYUNDAI.
AVVERTENZA
Page 59 of 735
2-38
Il sistema di sicurezza della vostra vettura

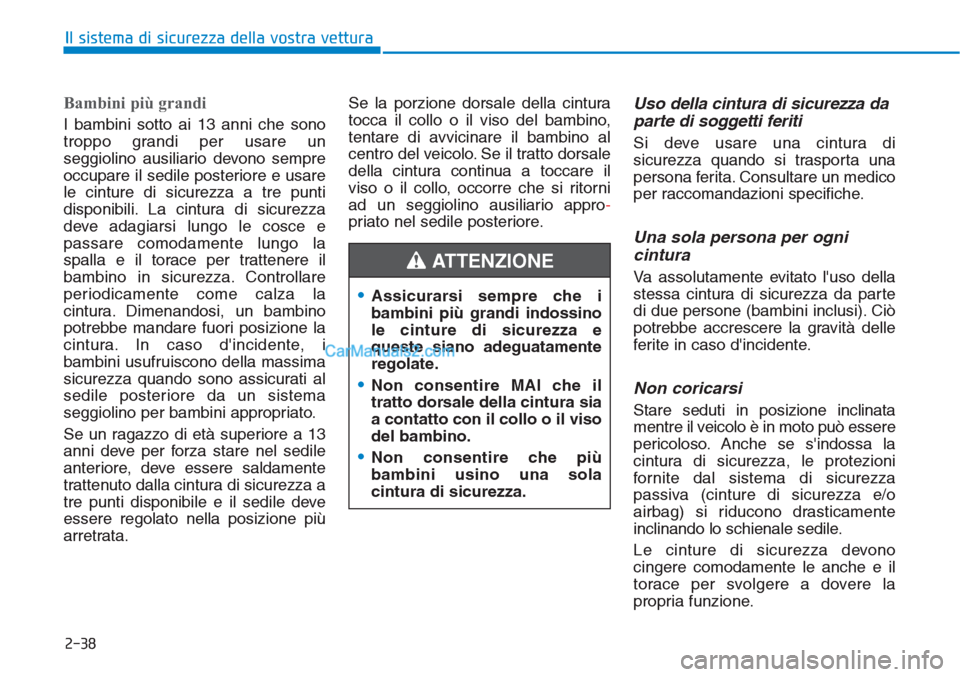

Bambini più grandi
I bambini sotto ai 13 anni che sono
troppo grandi per usare un
seggiolino ausiliario devono sempre
occupare il sedile posteriore e usare
le cinture di sicurezza a tre punti
disponibili. La cintura di sicurezza
deve adagiarsi lungo le cosce e
passare comodamente lungo la
spalla e il torace per trattenere il
bambino in sicurezza. Controllare
periodicamente come calza la
cintura. Dimenandosi, un bambino
potrebbe mandare fuori posizione la
cintura. In caso d'incidente, i
bambini usufruiscono della massima
sicurezza quando sono assicurati al
sedile posteriore da un sistema
seggiolino per bambini appropriato.
Se un ragazzo di età superiore a 13
anni deve per forza stare nel sedile
anteriore, deve essere saldamente
trattenuto dalla cintura di sicurezza a
tre punti disponibile e il sedile deve
essere regolato nella posizione più
arretrata.Se la porzione dorsale della cintura
tocca il collo o il viso del bambino,
tentare di avvicinare il bambino al
centro del veicolo. Se il tratto dorsale
della cintura continua a toccare il
viso o il collo, occorre che si ritorni
ad un seggiolino ausiliario appro-
priato nel sedile posteriore.
Uso della cintura di sicurezza da
parte di soggetti feriti
Si deve usare una cintura di
sicurezza quando si trasporta una
persona ferita. Consultare un medico
per raccomandazioni specifiche.
Una sola persona per ogni
cintura
Va assolutamente evitato l'uso della
stessa cintura di sicurezza da parte
di due persone (bambini inclusi). Ciò
potrebbe accrescere la gravità delle
ferite in caso d'incidente.
Non coricarsi
Stare seduti in posizione inclinata
mentre il veicolo è in moto può essere
pericoloso. Anche se s'indossa la
cintura di sicurezza, le protezioni
fornite dal sistema di sicurezza
passiva (cinture di sicurezza e/o
airbag) si riducono drasticamente
inclinando lo schienale sedile.
Le cinture di sicurezza devono
cingere comodamente le anche e il
torace per svolgere a dovere la
propria funzione.
•Assicurarsi sempre che i
bambini più grandi indossino
le cinture di sicurezza e
queste siano adeguatamente
regolate.
•Non consentire MAI che il
tratto dorsale della cintura sia
a contatto con il collo o il viso
del bambino.
•Non consentire che più
bambini usino una sola
cintura di sicurezza.
ATTENZIONE
