Qué hacer en caso de emergencia
8 6

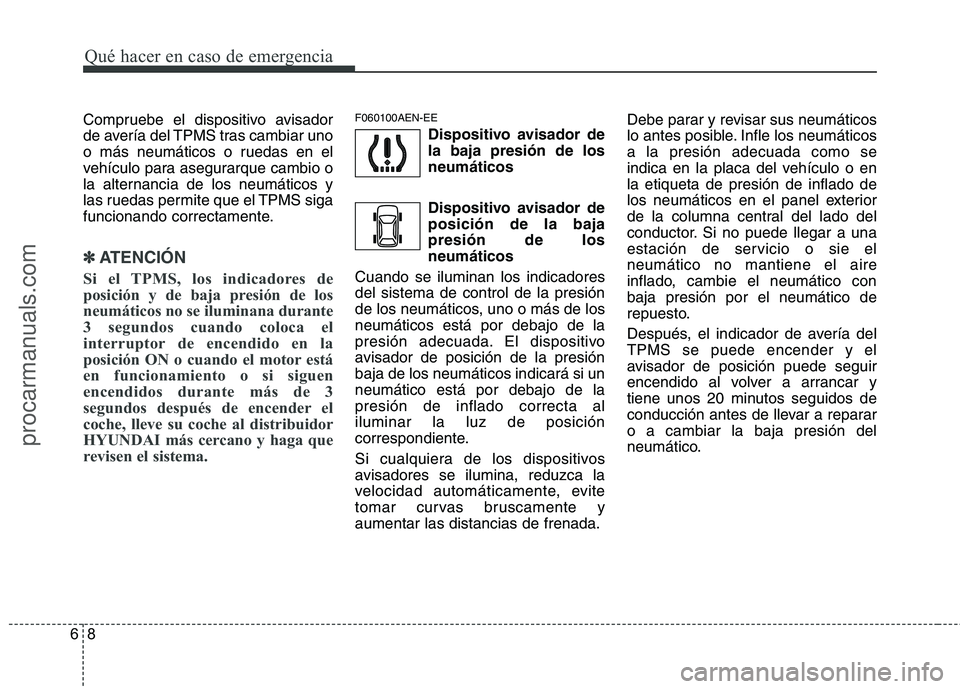

Compruebe el dispositivo avisador
de avería del TPMS tras cambiar uno
o más neumáticos o ruedas en el
vehículo para asegurarque cambio o
la alternancia de los neumáticos y
las ruedas permite que el TPMS siga
funcionando correctamente.
✽ ✽
ATENCIÓN
Si el TPMS, los indicadores de
posición y de baja presión de los
neumáticos no se iluminana durante
3 segundos cuando coloca el
interruptor de encendido en la
posición ON o cuando el motor está
en funcionamiento o si siguen
encendidos durante más de 3
segundos después de encender el
coche, lleve su coche al distribuidor
HYUNDAI más cercano y haga que
revisen el sistema.
F060100AEN-EE
Dispositivo avisador de
la baja presión de los
neumáticos
Dispositivo avisador de
posición de la baja
presión de los
neumáticos
Cuando se iluminan los indicadores
del sistema de control de la presión
de los neumáticos, uno o más de los
neumáticos está por debajo de la
presión adecuada. El dispositivo
avisador de posición de la presión
baja de los neumáticos indicará si un
neumático está por debajo de la
presión de inflado correcta al
iluminar la luz de posición
correspondiente.
Si cualquiera de los dispositivos
avisadores se ilumina, reduzca la
velocidad automáticamente, evite
tomar curvas bruscamente y
aumentar las distancias de frenada.Debe parar y revisar sus neumáticos
lo antes posible. Infle los neumáticos
a la presión adecuada como se
indica en la placa del vehículo o en
la etiqueta de presión de inflado de
los neumáticos en el panel exterior
de la columna central del lado del
conductor. Si no puede llegar a una
estación de servicio o sie el
neumático no mantiene el aire
inflado, cambie el neumático con
baja presión por el neumático de
repuesto.
Después, el indicador de avería del
TPMS se puede encender y el
avisador de posición puede seguir
encendido al volver a arrancar y
tiene unos 20 minutos seguidos de
conducción antes de llevar a reparar
o a cambiar la baja presión del
neumático.
procarmanuals.com

69
Qué hacer en caso de emergencia

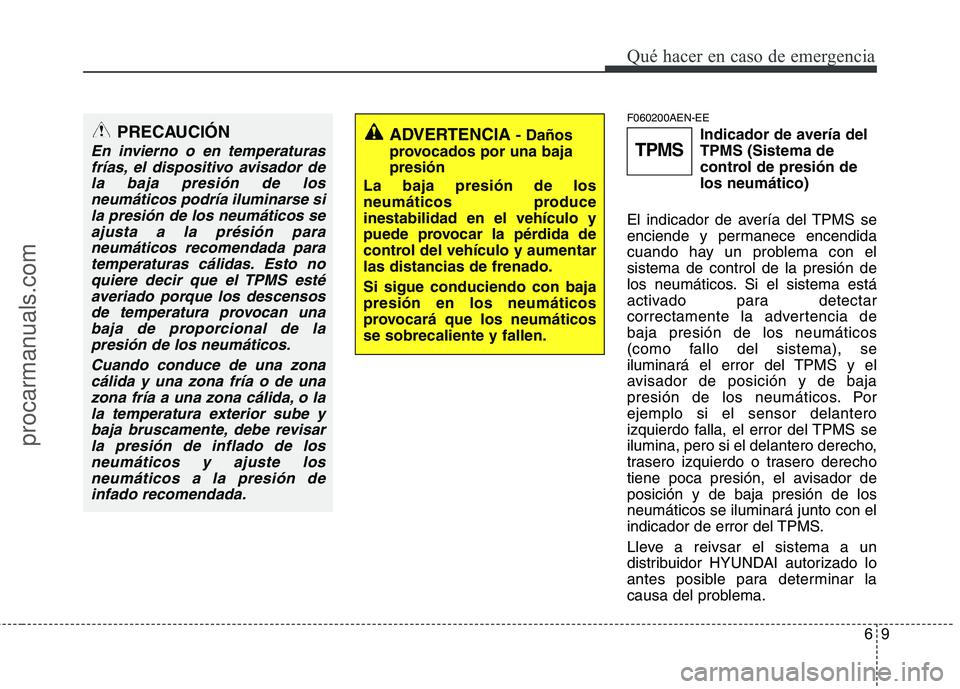

F060200AEN-EE
Indicador de avería del
TPMS (Sistema de
control de presión de
los neumático)
El indicador de avería del TPMS se
enciende y permanece encendida
cuando hay un problema con el
sistema de control de la presión de
los neumáticos. Si el sistema está
activado para detectar
correctamente la advertencia de
baja presión de los neumáticos
(como fallo del sistema), se
iluminará el error del TPMS y el
avisador de posición y de baja
presión de los neumáticos. Por
ejemplo si el sensor delantero
izquierdo falla, el error del TPMS se
ilumina, pero si el delantero derecho,
trasero izquierdo o trasero derecho
tiene poca presión, el avisador de
posición y de baja presión de los
neumáticos se iluminará junto con el
indicador de error del TPMS.
Lleve a reivsar el sistema a un
distribuidor HYUNDAI autorizado lo
antes posible para determinar la
causa del problema.ADVERTENCIA - Daños
provocados por una baja
presión
La baja presión de los
neumáticos produce
inestabilidad en el vehículo y
puede provocar la pérdida de
control del vehículo y aumentar
las distancias de frenado.
Si sigue conduciendo con baja
presión en los neumáticos
provocará que los neumáticos
se sobrecaliente y fallen.PRECAUCIÓN
En invierno o en temperaturas
frías, el dispositivo avisador de
la baja presión de los
neumáticos podría iluminarse si
la presión de los neumáticos se
ajusta a la présión para
neumáticos recomendada para
temperaturas cálidas. Esto no
quiere decir que el TPMS esté
averiado porque los descensos
de temperatura provocan una
baja de proporcional de la
presión de los neumáticos.
Cuando conduce de una zona
cálida y una zona fría o de una
zona fría a una zona cálida, o la
la temperatura exterior sube y
baja bruscamente, debe revisar
la presión de inflado de los
neumáticos y ajuste los
neumáticos a la presión de
infado recomendada.TPMS
procarmanuals.com

Qué hacer en caso de emergencia
10 6

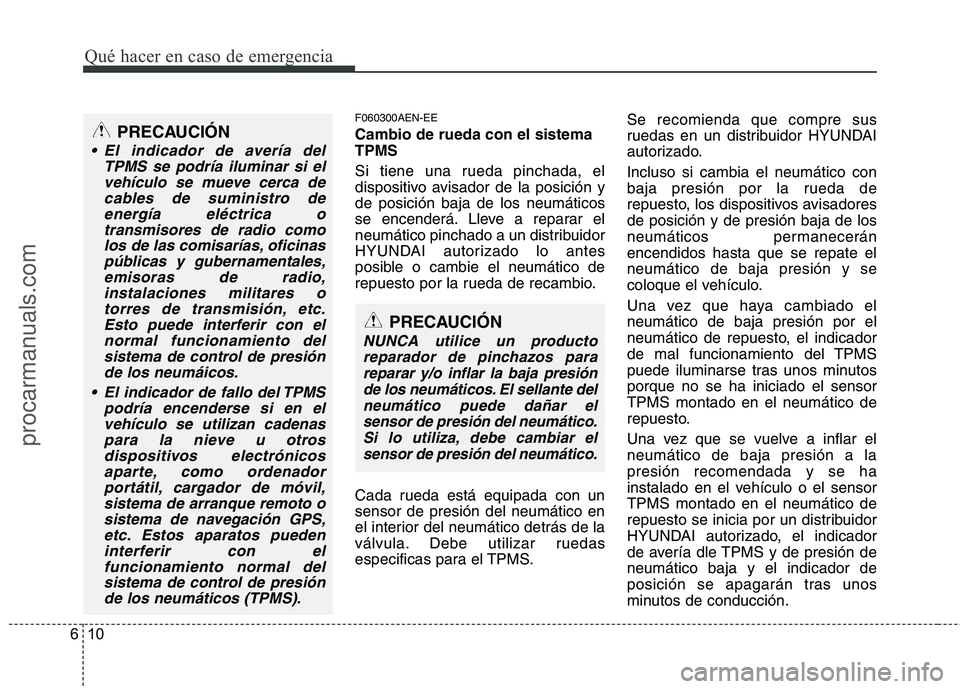

F060300AEN-EE
Cambio de rueda con el sistema
TPMS
Si tiene una rueda pinchada, el
dispositivo avisador de la posición y
de posición baja de los neumáticos
se encenderá. Lleve a reparar el
neumático pinchado a un distribuidor
HYUNDAI autorizado lo antes
posible o cambie el neumático de
repuesto por la rueda de recambio.
Cada rueda está equipada con un
sensor de presión del neumático en
el interior del neumático detrás de la
válvula. Debe utilizar ruedas
especificas para el TPMS.Se recomienda que compre sus
ruedas en un distribuidor HYUNDAI
autorizado.
Incluso si cambia el neumático con
baja presión por la rueda de
repuesto, los dispositivos avisadores
de posición y de presión baja de los
neumáticos permanecerán
encendidos hasta que se repate el
neumático de baja presión y se
coloque el vehículo.
Una vez que haya cambiado el
neumático de baja presión por el
neumático de repuesto, el indicador
de mal funcionamiento del TPMS
puede iluminarse tras unos minutos
porque no se ha iniciado el sensor
TPMS montado en el neumático de
repuesto.
Una vez que se vuelve a inflar el
neumático de baja presión a la
presión recomendada y se ha
instalado en el vehículo o el sensor
TPMS montado en el neumático de
repuesto se inicia por un distribuidor
HYUNDAI autorizado, el indicador
de avería dle TPMS y de presión de
neumático baja y el indicador de
posición se apagarán tras unos
minutos de conducción.PRECAUCIÓN
El indicador de avería del
TPMS se podría iluminar si el
vehículo se mueve cerca de
cables de suministro de
energía eléctrica o
transmisores de radio como
los de las comisarías, oficinas
públicas y gubernamentales,
emisoras de radio,
instalaciones militares o
torres de transmisión, etc.
Esto puede interferir con el
normal funcionamiento del
sistema de control de presión
de los neumáicos.
El indicador de fallo del TPMS
podría encenderse si en el
vehículo se utilizan cadenas
para la nieve u otros
dispositivos electrónicos
aparte, como ordenador
portátil, cargador de móvil,
sistema de arranque remoto o
sistema de navegación GPS,
etc. Estos aparatos pueden
interferir con el
funcionamiento normal del
sistema de control de presión
de los neumáticos (TPMS).
PRECAUCIÓN
NUNCA utilice un producto
reparador de pinchazos para
reparar y/o inflar la baja presión
de los neumáticos. El sellante del
neumático puede dañar el
sensor de presión del neumático.
Si lo utiliza, debe cambiar el
sensor de presión del neumático.
procarmanuals.com

611
Qué hacer en caso de emergencia

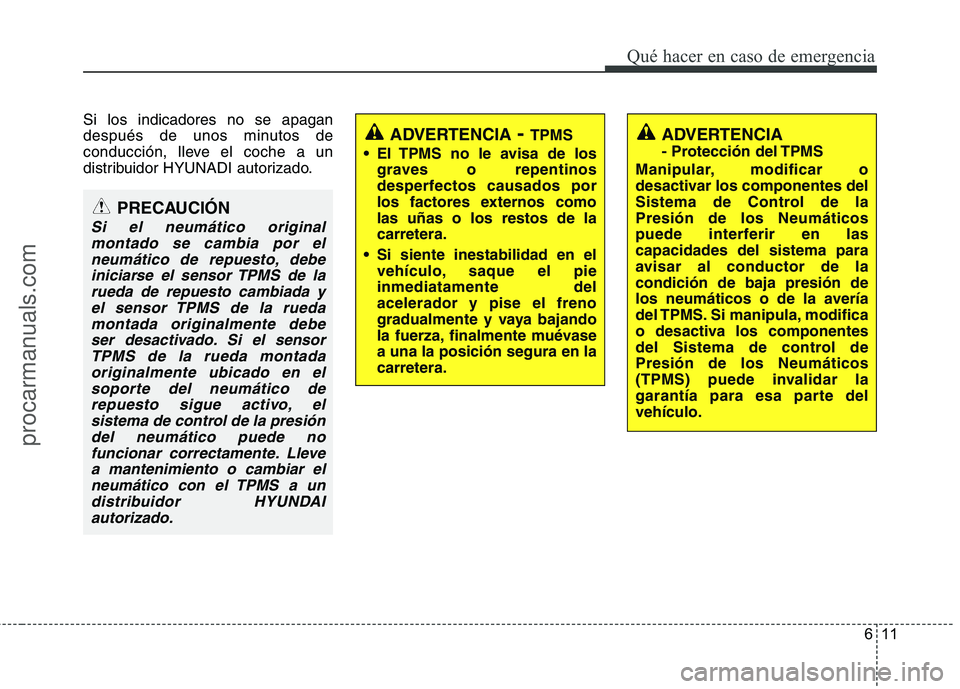

Si los indicadores no se apagan
después de unos minutos de
conducción, lleve el coche a un
distribuidor HYUNADI autorizado.
PRECAUCIÓN
Si el neumático original
montado se cambia por el
neumático de repuesto, debe
iniciarse el sensor TPMS de la
rueda de repuesto cambiada y
el sensor TPMS de la rueda
montada originalmente debe
ser desactivado. Si el sensor
TPMS de la rueda montada
originalmente ubicado en el
soporte del neumático de
repuesto sigue activo, el
sistema de control de la presión
del neumático puede no
funcionar correctamente. Lleve
a mantenimiento o cambiar el
neumático con el TPMS a un
distribuidor HYUNDAI
autorizado.
ADVERTENCIA
- Protección del TPMS
Manipular, modificar o
desactivar los componentes del
Sistema de Control de la
Presión de los Neumáticos
puede interferir en las
capacidades del sistema para
avisar al conductor de la
condición de baja presión de
los neumáticos o de la avería
del TPMS. Si manipula, modifica
o desactiva los componentes
del Sistema de control de
Presión de los Neumáticos
(TPMS) puede invalidar la
garantía para esa parte del
vehículo.
ADVERTENCIA- TPMS
El TPMS no le avisa de los
graves o repentinos
desperfectos causados por
los factores externos como
las uñas o los restos de la
carretera.
Si siente inestabilidad en el
vehículo, saque el pie
inmediatamente del
acelerador y pise el freno
gradualmente y vaya bajando
la fuerza, finalmente muévase
a una la posición segura en la
carretera.
procarmanuals.com

Qué hacer en caso de emergencia
12 6
(continúa)
Asegúrese de utilizar las
posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo para
este fin.
El vehículo puede salirse del
gato fácilmente y producir
lesiones graves o mortales.
Ninguna persona debe
colocar ninguna parte de su
cuerpo bajo un vehículo que
está apoyado únicamente en
un gato; utilice los soportes
del vehículo.
No encienda o haga funcionar
el motor mientras el vehículo
esté sobre el gato.
No permita que nadie
permanezca en el interior del
vehículo mientras está sobre
el gato.
Asegúrese de que todos los
niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.

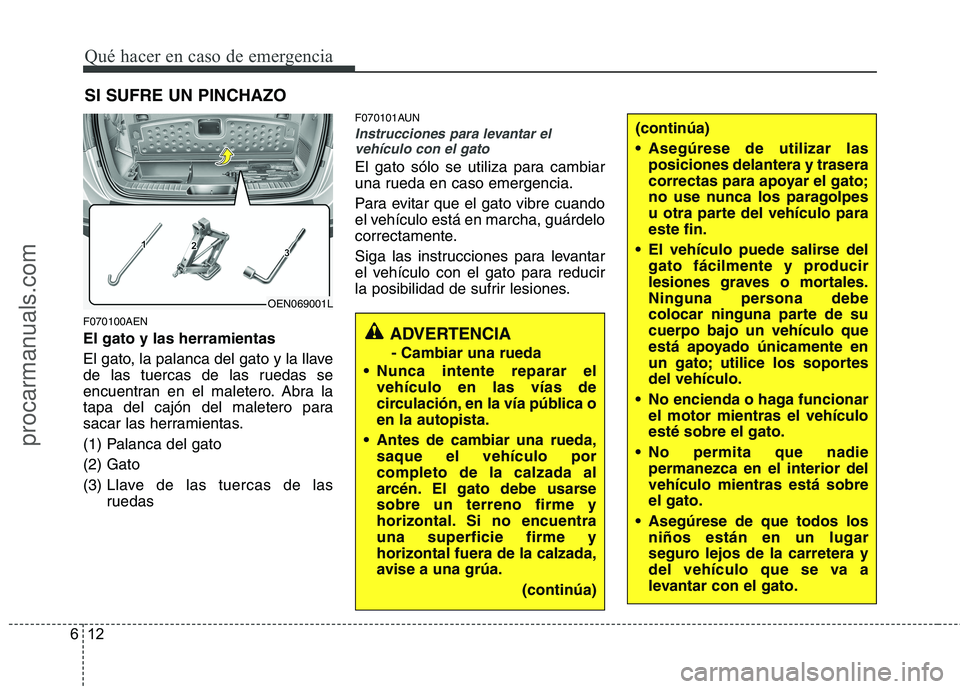

SI SUFRE UN PINCHAZO
F070100AEN
El gato y las herramientas
El gato, la palanca del gato y la llave
de las tuercas de las ruedas se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas.
(1) Palanca del gato
(2) Gato
(3) Llave de las tuercas de las
ruedas
F070101AUN
Instrucciones para levantar el
vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ADVERTENCIA
- Cambiar una rueda
Nunca intente reparar el
vehículo en las vías de
circulación, en la vía pública o
en la autopista.
Antes de cambiar una rueda,
saque el vehículo por
completo de la calzada al
arcén. El gato debe usarse
sobre un terreno firme y
horizontal. Si no encuentra
una superficie firme y
horizontal fuera de la calzada,
avise a una grúa.
(continúa)
OEN069001L
procarmanuals.com

613
Qué hacer en caso de emergencia

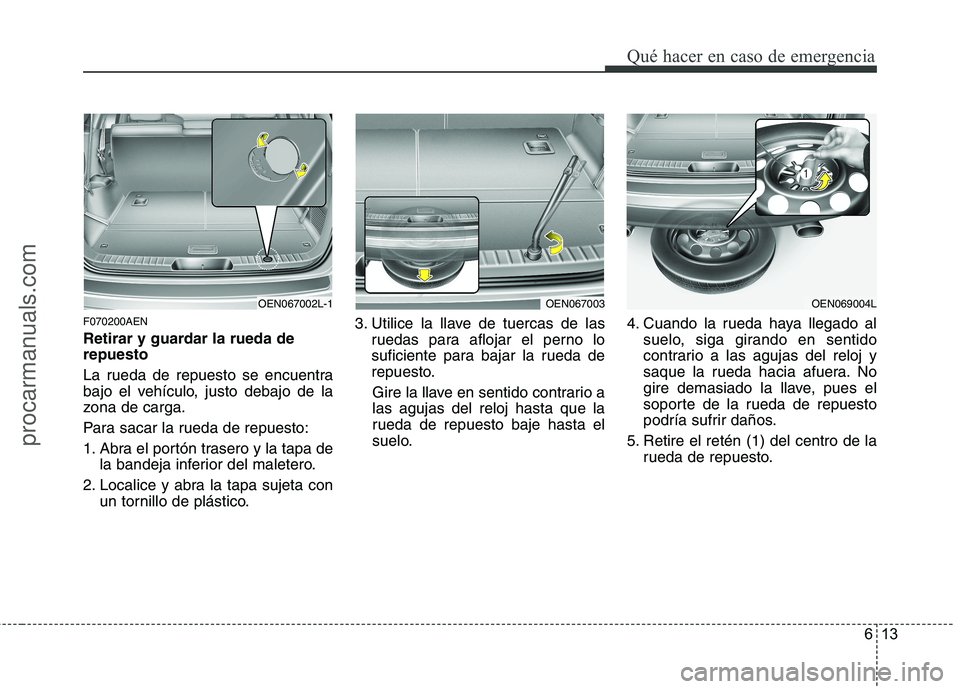

F070200AEN
Retirar y guardar la rueda de
repuesto
La rueda de repuesto se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de repuesto:
1. Abra el portón trasero y la tapa de
la bandeja inferior del maletero.
2. Localice y abra la tapa sujeta con
un tornillo de plástico.3. Utilice la llave de tuercas de las
ruedas para aflojar el perno lo
suficiente para bajar la rueda de
repuesto.
Gire la llave en sentido contrario a
las agujas del reloj hasta que la
rueda de repuesto baje hasta el
suelo.4. Cuando la rueda haya llegado al
suelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de repuesto
podría sufrir daños.
5. Retire el retén (1) del centro de la
rueda de repuesto.
OEN067002L-1OEN067003OEN069004L
procarmanuals.com

Qué hacer en caso de emergencia
14 6

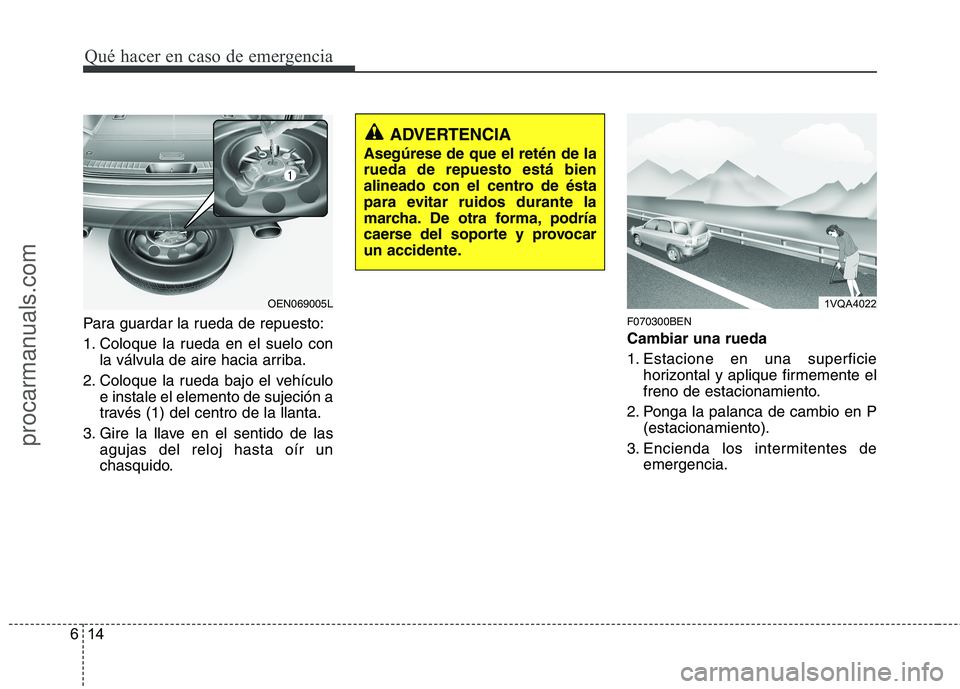

Para guardar la rueda de repuesto:
1. Coloque la rueda en el suelo con
la válvula de aire hacia arriba.
2. Coloque la rueda bajo el vehículo
e instale el elemento de sujeción a
través (1) del centro de la llanta.
3. Gire la llave en el sentido de las
agujas del reloj hasta oír un
chasquido.F070300BEN
Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en P
(estacionamiento).
3. Encienda los intermitentes de
emergencia.
ADVERTENCIA
Asegúrese de que el retén de la
rueda de repuesto está bien
alineado con el centro de ésta
para evitar ruidos durante la
marcha. De otra forma, podría
caerse del soporte y provocar
un accidente.
OEN069005L1VQA4022
procarmanuals.com

615
Qué hacer en caso de emergencia

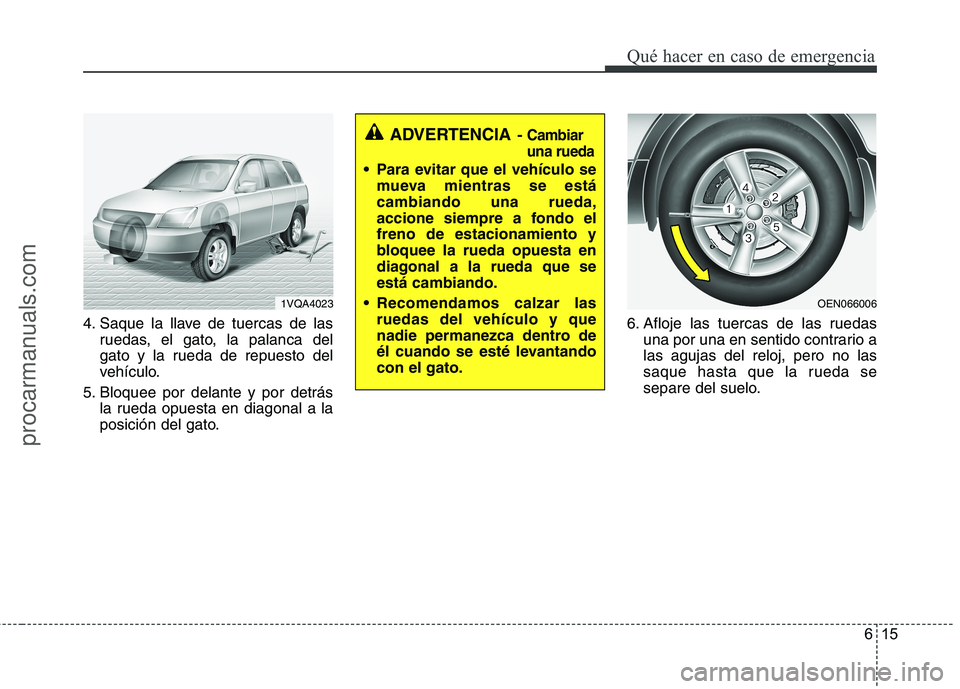

4. Saque la llave de tuercas de las
ruedas, el gato, la palanca del
gato y la rueda de repuesto del
vehículo.
5. Bloquee por delante y por detrás
la rueda opuesta en diagonal a la
posición del gato.6. Afloje las tuercas de las ruedas
una por una en sentido contrario a
las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo.
ADVERTENCIA- Cambiar
una rueda
Para evitar que el vehículo se
mueva mientras se está
cambiando una rueda,
accione siempre a fondo el
freno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que se
está cambiando.
Recomendamos calzar las
ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantando
con el gato.
1VQA4023OEN066006
procarmanuals.com

Qué hacer en caso de emergencia
16 6

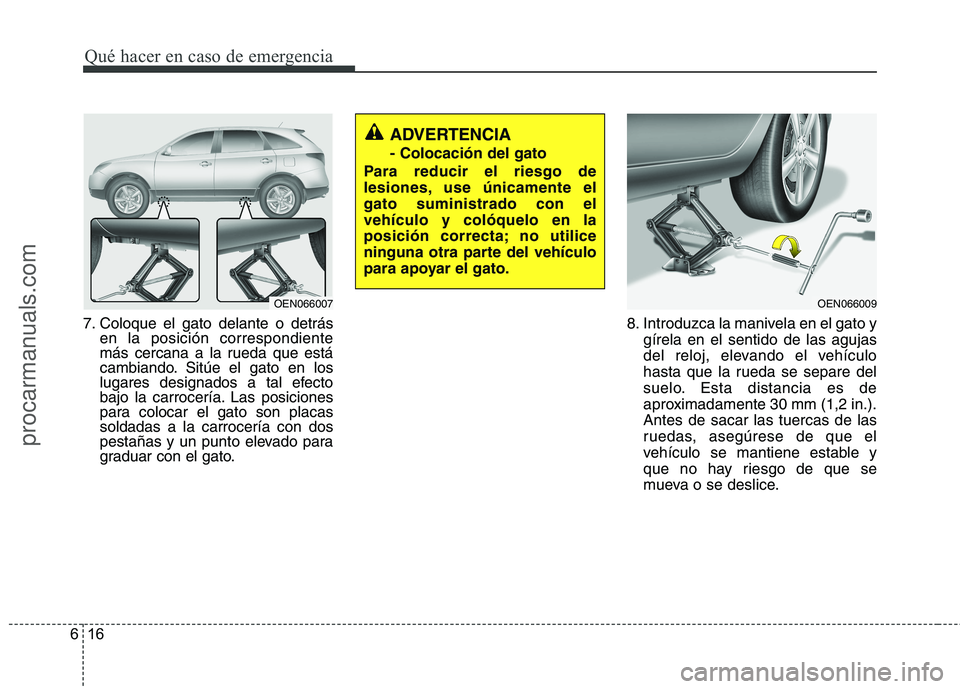

7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placas
soldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).
Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice.
ADVERTENCIA
- Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente el
gato suministrado con el
vehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OEN066007OEN066009
procarmanuals.com

617
Qué hacer en caso de emergencia

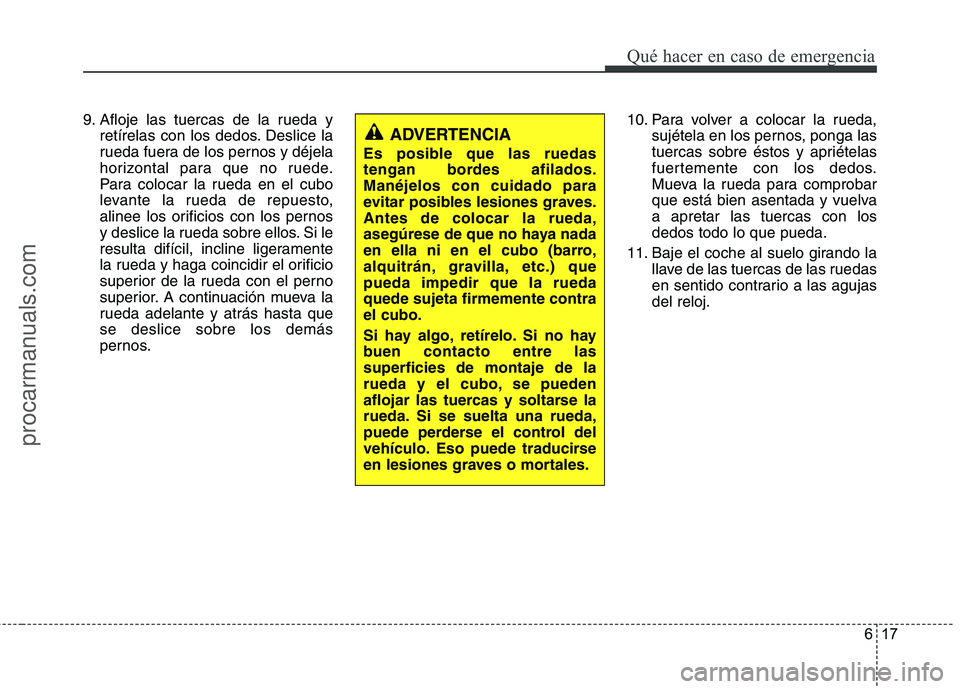

9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta que
se deslice sobre los demás
pernos.10. Para volver a colocar la rueda,
sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos.
Mueva la rueda para comprobar
que está bien asentada y vuelva
a apretar las tuercas con los
dedos todo lo que pueda.
11. Baje el coche al suelo girando la
llave de las tuercas de las ruedas
en sentido contrario a las agujas
del reloj.
ADVERTENCIA
Es posible que las ruedas
tengan bordes afilados.
Manéjelos con cuidado para
evitar posibles lesiones graves.
Antes de colocar la rueda,
asegúrese de que no haya nada
en ella ni en el cubo (barro,
alquitrán, gravilla, etc.) que
pueda impedir que la rueda
quede sujeta firmemente contra
el cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre las
superficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
procarmanuals.com
