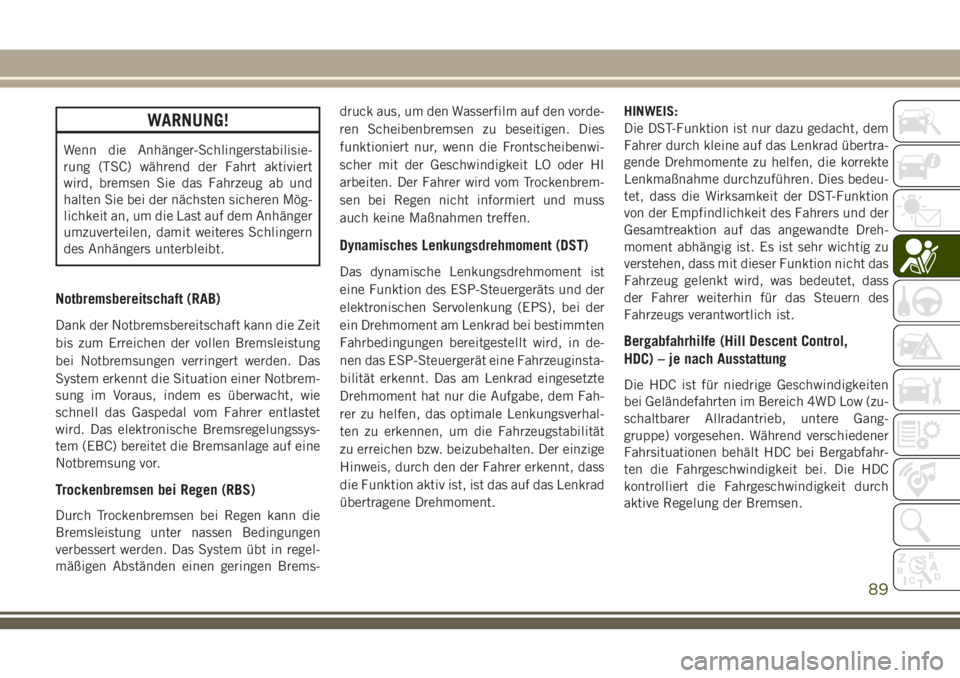

WARNUNG!
Wenn die Anhänger-Schlingerstabilisie-
rung (TSC) während der Fahrt aktiviert
wird, bremsen Sie das Fahrzeug ab und
halten Sie bei der nächsten sicheren Mög-
lichkeit an, um die Last auf dem Anhänger
umzuverteilen, damit weiteres Schlingern
des Anhängers unterbleibt.
Notbremsbereitschaft (RAB)
Dank der Notbremsbereitschaft kann die Zeit
bis zum Erreichen der vollen Bremsleistung
bei Notbremsungen verringert werden. Das
System erkennt die Situation einer Notbrem-
sung im Voraus, indem es überwacht, wie
schnell das Gaspedal vom Fahrer entlastet
wird. Das elektronische Bremsregelungssys-
tem (EBC) bereitet die Bremsanlage auf eine
Notbremsung vor.
Trockenbremsen bei Regen (RBS)
Durch Trockenbremsen bei Regen kann die
Bremsleistung unter nassen Bedingungen
verbessert werden. Das System übt in regel-
mäßigen Abständen einen geringen Brems-druck aus, um den Wasserfilm auf den vorde-
ren Scheibenbremsen zu beseitigen. Dies
funktioniert nur, wenn die Frontscheibenwi-
scher mit der Geschwindigkeit LO oder HI
arbeiten. Der Fahrer wird vom Trockenbrem-
sen bei Regen nicht informiert und muss
auch keine Maßnahmen treffen.
Dynamisches Lenkungsdrehmoment (DST)
Das dynamische Lenkungsdrehmoment ist
eine Funktion des ESP-Steuergeräts und der
elektronischen Servolenkung (EPS), bei der
ein Drehmoment am Lenkrad bei bestimmten
Fahrbedingungen bereitgestellt wird, in de-
nen das ESP-Steuergerät eine Fahrzeuginsta-
bilität erkennt. Das am Lenkrad eingesetzte
Drehmoment hat nur die Aufgabe, dem Fah-
rer zu helfen, das optimale Lenkungsverhal-
ten zu erkennen, um die Fahrzeugstabilität
zu erreichen bzw. beizubehalten. Der einzige
Hinweis, durch den der Fahrer erkennt, dass
die Funktion aktiv ist, ist das auf das Lenkrad
übertragene Drehmoment.
HINWEIS:
Die DST-Funktion ist nur dazu gedacht, dem
Fahrer durch kleine auf das Lenkrad übertra-
gende Drehmomente zu helfen, die korrekte
Lenkmaßnahme durchzuführen. Dies bedeu-
tet, dass die Wirksamkeit der DST-Funktion
von der Empfindlichkeit des Fahrers und der
Gesamtreaktion auf das angewandte Dreh-
moment abhängig ist. Es ist sehr wichtig zu
verstehen, dass mit dieser Funktion nicht das
Fahrzeug gelenkt wird, was bedeutet, dass
der Fahrer weiterhin für das Steuern des
Fahrzeugs verantwortlich ist.
Bergabfahrhilfe (Hill Descent Control,
HDC) – je nach Ausstattung
Die HDC ist für niedrige Geschwindigkeiten
bei Geländefahrten im Bereich 4WD Low (zu-
schaltbarer Allradantrieb, untere Gang-
gruppe) vorgesehen. Während verschiedener
Fahrsituationen behält HDC bei Bergabfahr-
ten die Fahrgeschwindigkeit bei. Die HDC
kontrolliert die Fahrgeschwindigkeit durch
aktive Regelung der Bremsen.
89

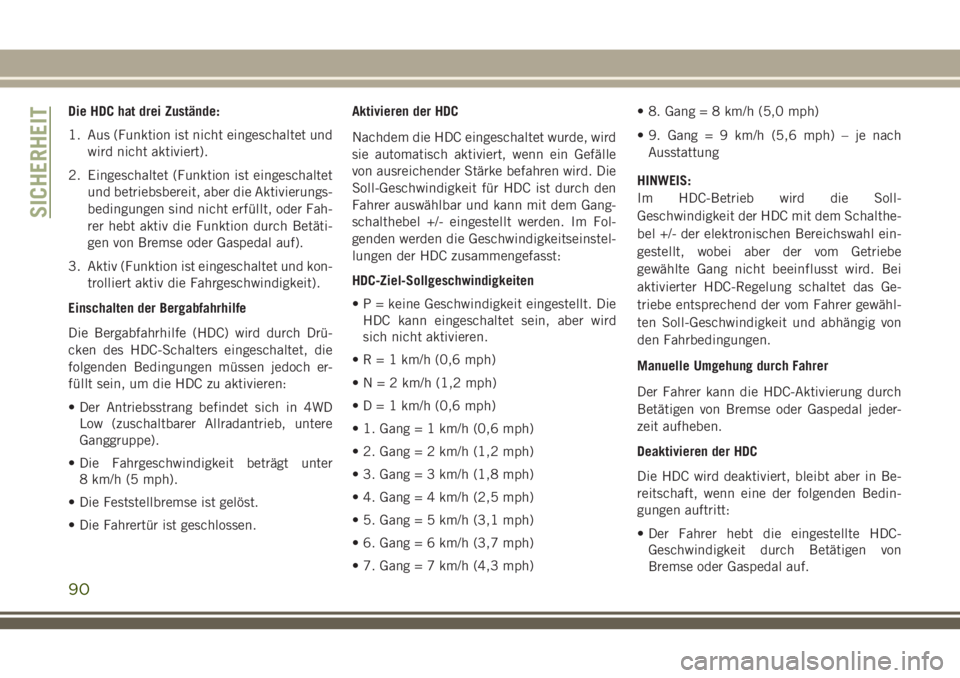

Die HDC hat drei Zustände:
1. Aus (Funktion ist nicht eingeschaltet undwird nicht aktiviert).
2. Eingeschaltet (Funktion ist eingeschaltet und betriebsbereit, aber die Aktivierungs-
bedingungen sind nicht erfüllt, oder Fah-
rer hebt aktiv die Funktion durch Betäti-
gen von Bremse oder Gaspedal auf).
3. Aktiv (Funktion ist eingeschaltet und kon- trolliert aktiv die Fahrgeschwindigkeit).
Einschalten der Bergabfahrhilfe
Die Bergabfahrhilfe (HDC) wird durch Drü-
cken des HDC-Schalters eingeschaltet, die
folgenden Bedingungen müssen jedoch er-
füllt sein, um die HDC zu aktivieren:
• Der Antriebsstrang befindet sich in 4WD Low (zuschaltbarer Allradantrieb, untere
Ganggruppe).
• Die Fahrgeschwindigkeit beträgt unter 8 km/h (5 mph).
• Die Feststellbremse ist gelöst.
• Die Fahrertür ist geschlossen. Aktivieren der HDC
Nachdem die HDC eingeschaltet wurde, wird
sie automatisch aktiviert, wenn ein Gefälle
von ausreichender Stärke befahren wird. Die
Soll-Geschwindigkeit für HDC ist durch den
Fahrer auswählbar und kann mit dem Gang-
schalthebel +/- eingestellt werden. Im Fol-
genden werden die Geschwindigkeitseinstel-
lungen der HDC zusammengefasst:
HDC-Ziel-Sollgeschwindigkeiten
• P = keine Geschwindigkeit eingestellt. Die
HDC kann eingeschaltet sein, aber wird
sich nicht aktivieren.
•R=1km/h (0,6 mph)
•N=2km/h (1,2 mph)
•D=1km/h (0,6 mph)
• 1. Gang = 1 km/h (0,6 mph)
• 2. Gang = 2 km/h (1,2 mph)
• 3. Gang = 3 km/h (1,8 mph)
• 4. Gang = 4 km/h (2,5 mph)
• 5. Gang = 5 km/h (3,1 mph)
• 6. Gang = 6 km/h (3,7 mph)
• 7. Gang = 7 km/h (4,3 mph) • 8. Gang = 8 km/h (5,0 mph)
• 9. Gang = 9 km/h (5,6 mph) – je nach
Ausstattung
HINWEIS:
Im HDC-Betrieb wird die Soll-
Geschwindigkeit der HDC mit dem Schalthe-
bel +/- der elektronischen Bereichswahl ein-
gestellt, wobei aber der vom Getriebe
gewählte Gang nicht beeinflusst wird. Bei
aktivierter HDC-Regelung schaltet das Ge-
triebe entsprechend der vom Fahrer gewähl-
ten Soll-Geschwindigkeit und abhängig von
den Fahrbedingungen.
Manuelle Umgehung durch Fahrer
Der Fahrer kann die HDC-Aktivierung durch
Betätigen von Bremse oder Gaspedal jeder-
zeit aufheben.
Deaktivieren der HDC
Die HDC wird deaktiviert, bleibt aber in Be-
reitschaft, wenn eine der folgenden Bedin-
gungen auftritt:
• Der Fahrer hebt die eingestellte HDC- Geschwindigkeit durch Betätigen von
Bremse oder Gaspedal auf.
SICHERHEIT
90

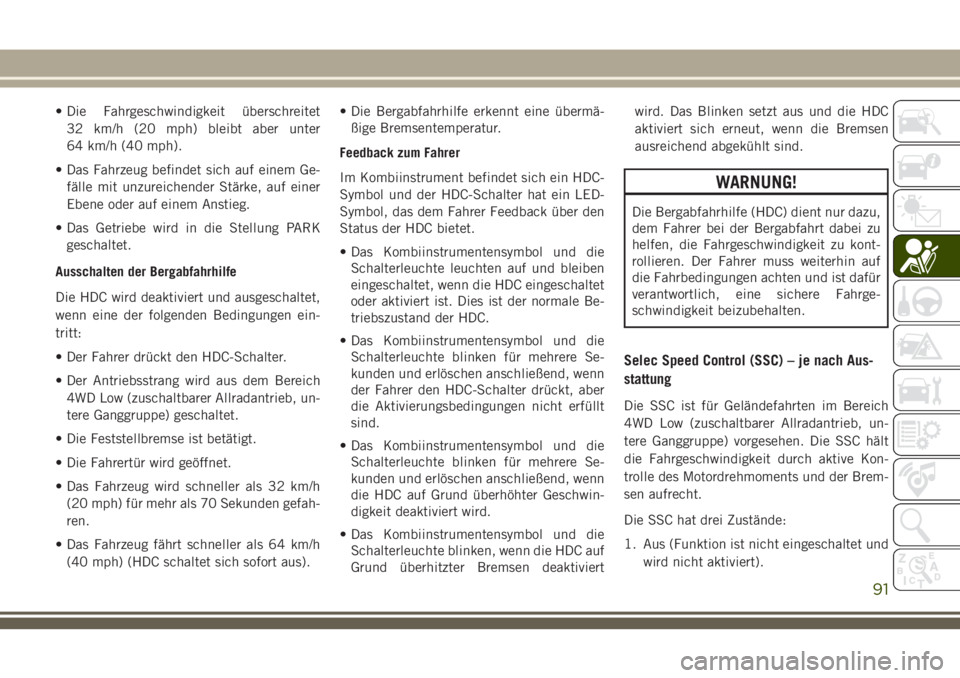

• Die Fahrgeschwindigkeit überschreitet32 km/h (20 mph) bleibt aber unter
64 km/h (40 mph).
• Das Fahrzeug befindet sich auf einem Ge- fälle mit unzureichender Stärke, auf einer
Ebene oder auf einem Anstieg.
• Das Getriebe wird in die Stellung PARK geschaltet.
Ausschalten der Bergabfahrhilfe
Die HDC wird deaktiviert und ausgeschaltet,
wenn eine der folgenden Bedingungen ein-
tritt:
• Der Fahrer drückt den HDC-Schalter.
• Der Antriebsstrang wird aus dem Bereich 4WD Low (zuschaltbarer Allradantrieb, un-
tere Ganggruppe) geschaltet.
• Die Feststellbremse ist betätigt.
• Die Fahrertür wird geöffnet.
• Das Fahrzeug wird schneller als 32 km/h (20 mph) für mehr als 70 Sekunden gefah-
ren.
• Das Fahrzeug fährt schneller als 64 km/h (40 mph) (HDC schaltet sich sofort aus). • Die Bergabfahrhilfe erkennt eine übermä-
ßige Bremsentemperatur.
Feedback zum Fahrer
Im Kombiinstrument befindet sich ein HDC-
Symbol und der HDC-Schalter hat ein LED-
Symbol, das dem Fahrer Feedback über den
Status der HDC bietet.
• Das Kombiinstrumentensymbol und die Schalterleuchte leuchten auf und bleiben
eingeschaltet, wenn die HDC eingeschaltet
oder aktiviert ist. Dies ist der normale Be-
triebszustand der HDC.
• Das Kombiinstrumentensymbol und die Schalterleuchte blinken für mehrere Se-
kunden und erlöschen anschließend, wenn
der Fahrer den HDC-Schalter drückt, aber
die Aktivierungsbedingungen nicht erfüllt
sind.
• Das Kombiinstrumentensymbol und die Schalterleuchte blinken für mehrere Se-
kunden und erlöschen anschließend, wenn
die HDC auf Grund überhöhter Geschwin-
digkeit deaktiviert wird.
• Das Kombiinstrumentensymbol und die Schalterleuchte blinken, wenn die HDC auf
Grund überhitzter Bremsen deaktiviert wird. Das Blinken setzt aus und die HDC
aktiviert sich erneut, wenn die Bremsen
ausreichend abgekühlt sind.
WARNUNG!
Die Bergabfahrhilfe (HDC) dient nur dazu,
dem Fahrer bei der Bergabfahrt dabei zu
helfen, die Fahrgeschwindigkeit zu kont-
rollieren. Der Fahrer muss weiterhin auf
die Fahrbedingungen achten und ist dafür
verantwortlich, eine sichere Fahrge-
schwindigkeit beizubehalten.
Selec Speed Control (SSC) – je nach Aus-
stattung
Die SSC ist für Geländefahrten im Bereich
4WD Low (zuschaltbarer Allradantrieb, un-
tere Ganggruppe) vorgesehen. Die SSC hält
die Fahrgeschwindigkeit durch aktive Kon-
trolle des Motordrehmoments und der Brem-
sen aufrecht.
Die SSC hat drei Zustände:
1. Aus (Funktion ist nicht eingeschaltet und
wird nicht aktiviert).
91

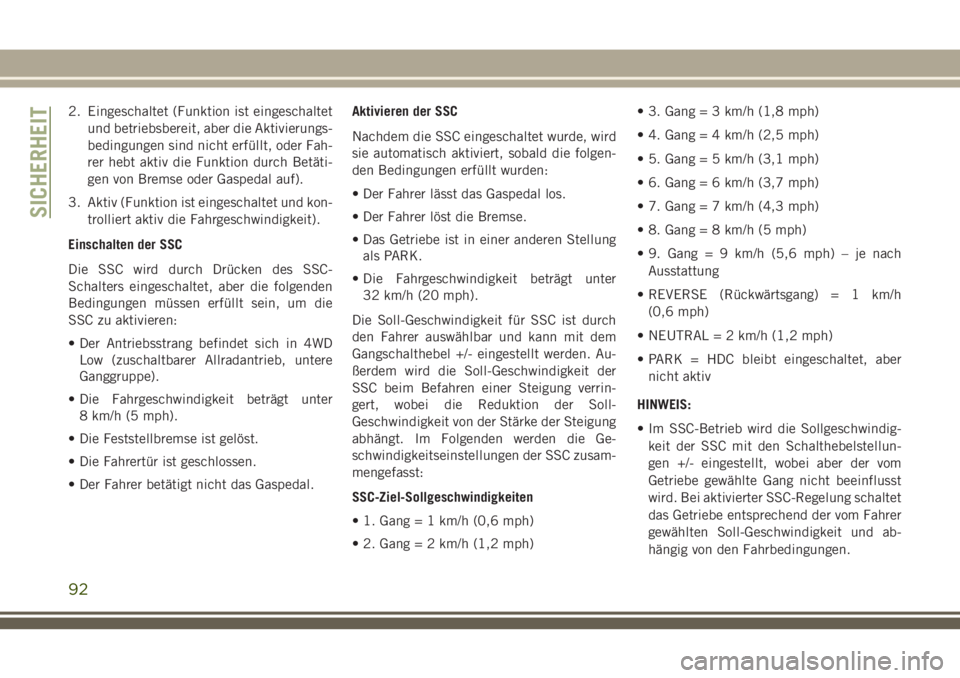

2. Eingeschaltet (Funktion ist eingeschaltetund betriebsbereit, aber die Aktivierungs-
bedingungen sind nicht erfüllt, oder Fah-
rer hebt aktiv die Funktion durch Betäti-
gen von Bremse oder Gaspedal auf).
3. Aktiv (Funktion ist eingeschaltet und kon- trolliert aktiv die Fahrgeschwindigkeit).
Einschalten der SSC
Die SSC wird durch Drücken des SSC-
Schalters eingeschaltet, aber die folgenden
Bedingungen müssen erfüllt sein, um die
SSC zu aktivieren:
• Der Antriebsstrang befindet sich in 4WD Low (zuschaltbarer Allradantrieb, untere
Ganggruppe).
• Die Fahrgeschwindigkeit beträgt unter 8 km/h (5 mph).
• Die Feststellbremse ist gelöst.
• Die Fahrertür ist geschlossen.
• Der Fahrer betätigt nicht das Gaspedal. Aktivieren der SSC
Nachdem die SSC eingeschaltet wurde, wird
sie automatisch aktiviert, sobald die folgen-
den Bedingungen erfüllt wurden:
• Der Fahrer lässt das Gaspedal los.
• Der Fahrer löst die Bremse.
• Das Getriebe ist in einer anderen Stellung
als PARK.
• Die Fahrgeschwindigkeit beträgt unter 32 km/h (20 mph).
Die Soll-Geschwindigkeit für SSC ist durch
den Fahrer auswählbar und kann mit dem
Gangschalthebel +/- eingestellt werden. Au-
ßerdem wird die Soll-Geschwindigkeit der
SSC beim Befahren einer Steigung verrin-
gert, wobei die Reduktion der Soll-
Geschwindigkeit von der Stärke der Steigung
abhängt. Im Folgenden werden die Ge-
schwindigkeitseinstellungen der SSC zusam-
mengefasst:
SSC-Ziel-Sollgeschwindigkeiten
• 1. Gang = 1 km/h (0,6 mph)
• 2. Gang = 2 km/h (1,2 mph) • 3. Gang = 3 km/h (1,8 mph)
• 4. Gang = 4 km/h (2,5 mph)
• 5. Gang = 5 km/h (3,1 mph)
• 6. Gang = 6 km/h (3,7 mph)
• 7. Gang = 7 km/h (4,3 mph)
• 8. Gang = 8 km/h (5 mph)
• 9. Gang = 9 km/h (5,6 mph) – je nach
Ausstattung
• REVERSE (Rückwärtsgang) = 1 km/h (0,6 mph)
• NEUTRAL = 2 km/h (1,2 mph)
• PARK = HDC bleibt eingeschaltet, aber nicht aktiv
HINWEIS:
• Im SSC-Betrieb wird die Sollgeschwindig- keit der SSC mit den Schalthebelstellun-
gen +/- eingestellt, wobei aber der vom
Getriebe gewählte Gang nicht beeinflusst
wird. Bei aktivierter SSC-Regelung schaltet
das Getriebe entsprechend der vom Fahrer
gewählten Soll-Geschwindigkeit und ab-
hängig von den Fahrbedingungen.
SICHERHEIT
92

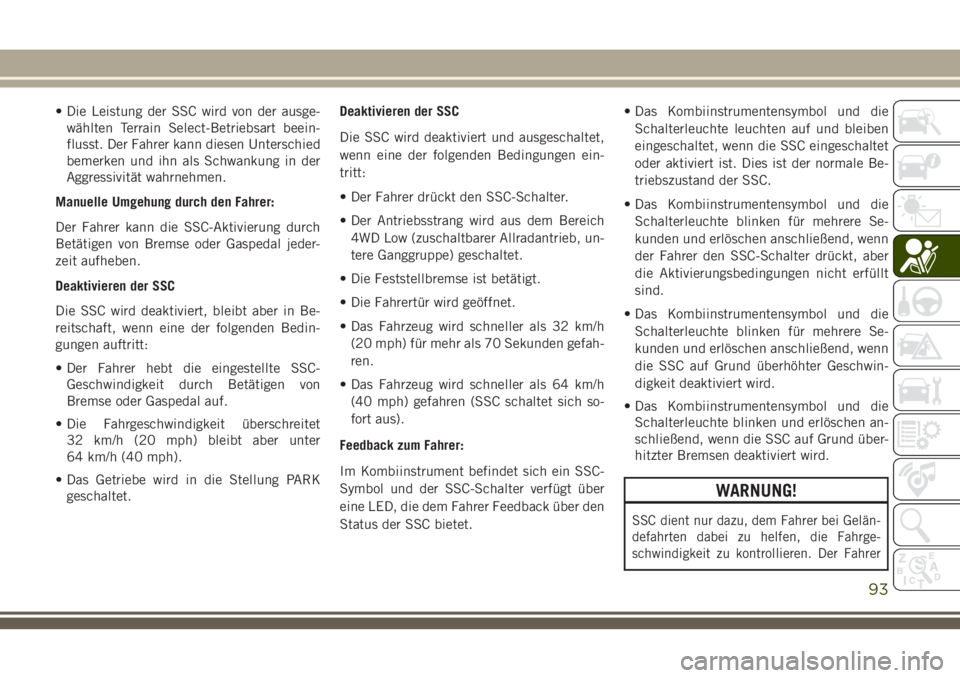

• Die Leistung der SSC wird von der ausge-wählten Terrain Select-Betriebsart beein-
flusst. Der Fahrer kann diesen Unterschied
bemerken und ihn als Schwankung in der
Aggressivität wahrnehmen.
Manuelle Umgehung durch den Fahrer:
Der Fahrer kann die SSC-Aktivierung durch
Betätigen von Bremse oder Gaspedal jeder-
zeit aufheben.
Deaktivieren der SSC
Die SSC wird deaktiviert, bleibt aber in Be-
reitschaft, wenn eine der folgenden Bedin-
gungen auftritt:
• Der Fahrer hebt die eingestellte SSC- Geschwindigkeit durch Betätigen von
Bremse oder Gaspedal auf.
• Die Fahrgeschwindigkeit überschreitet 32 km/h (20 mph) bleibt aber unter
64 km/h (40 mph).
• Das Getriebe wird in die Stellung PARK geschaltet. Deaktivieren der SSC
Die SSC wird deaktiviert und ausgeschaltet,
wenn eine der folgenden Bedingungen ein-
tritt:
• Der Fahrer drückt den SSC-Schalter.
• Der Antriebsstrang wird aus dem Bereich
4WD Low (zuschaltbarer Allradantrieb, un-
tere Ganggruppe) geschaltet.
• Die Feststellbremse ist betätigt.
• Die Fahrertür wird geöffnet.
• Das Fahrzeug wird schneller als 32 km/h (20 mph) für mehr als 70 Sekunden gefah-
ren.
• Das Fahrzeug wird schneller als 64 km/h (40 mph) gefahren (SSC schaltet sich so-
fort aus).
Feedback zum Fahrer:
Im Kombiinstrument befindet sich ein SSC-
Symbol und der SSC-Schalter verfügt über
eine LED, die dem Fahrer Feedback über den
Status der SSC bietet. • Das Kombiinstrumentensymbol und die
Schalterleuchte leuchten auf und bleiben
eingeschaltet, wenn die SSC eingeschaltet
oder aktiviert ist. Dies ist der normale Be-
triebszustand der SSC.
• Das Kombiinstrumentensymbol und die Schalterleuchte blinken für mehrere Se-
kunden und erlöschen anschließend, wenn
der Fahrer den SSC-Schalter drückt, aber
die Aktivierungsbedingungen nicht erfüllt
sind.
• Das Kombiinstrumentensymbol und die Schalterleuchte blinken für mehrere Se-
kunden und erlöschen anschließend, wenn
die SSC auf Grund überhöhter Geschwin-
digkeit deaktiviert wird.
• Das Kombiinstrumentensymbol und die Schalterleuchte blinken und erlöschen an-
schließend, wenn die SSC auf Grund über-
hitzter Bremsen deaktiviert wird.

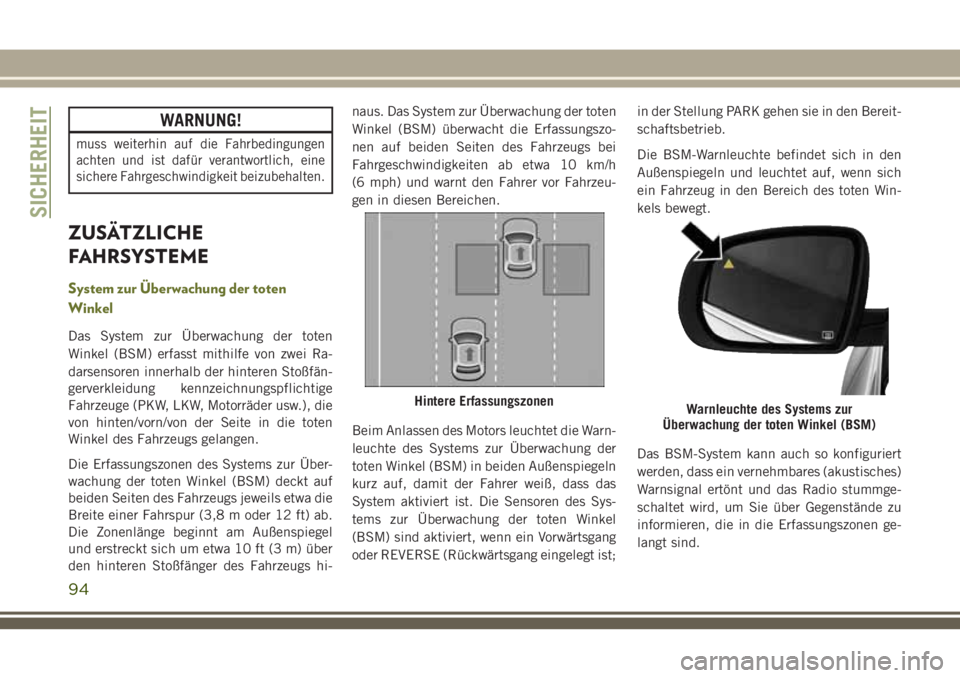

WARNUNG!
SSC dient nur dazu, dem Fahrer bei Gelän-
defahrten dabei zu helfen, die Fahrge-
schwindigkeit zu kontrollieren. Der Fahrer
93

WARNUNG!
muss weiterhin auf die Fahrbedingungen
achten und ist dafür verantwortlich, eine
sichere Fahrgeschwindigkeit beizubehalten.
ZUSÄTZLICHE
FAHRSYSTEME
System zur Überwachung der toten
Winkel
Das System zur Überwachung der toten
Winkel (BSM) erfasst mithilfe von zwei Ra-
darsensoren innerhalb der hinteren Stoßfän-
gerverkleidung kennzeichnungspflichtige
Fahrzeuge (PKW, LKW, Motorräder usw.), die
von hinten/vorn/von der Seite in die toten
Winkel des Fahrzeugs gelangen.
Die Erfassungszonen des Systems zur Über-
wachung der toten Winkel (BSM) deckt auf
beiden Seiten des Fahrzeugs jeweils etwa die
Breite einer Fahrspur (3,8 m oder 12 ft) ab.
Die Zonenlänge beginnt am Außenspiegel
und erstreckt sich um etwa 10 ft (3 m) über
den hinteren Stoßfänger des Fahrzeugs hi-naus. Das System zur Überwachung der toten
Winkel (BSM) überwacht die Erfassungszo-
nen auf beiden Seiten des Fahrzeugs bei
Fahrgeschwindigkeiten ab etwa 10 km/h
(6 mph) und warnt den Fahrer vor Fahrzeu-
gen in diesen Bereichen.
Beim Anlassen des Motors leuchtet die Warn-
leuchte des Systems zur Überwachung der
toten Winkel (BSM) in beiden Außenspiegeln
kurz auf, damit der Fahrer weiß, dass das
System aktiviert ist. Die Sensoren des Sys-
tems zur Überwachung der toten Winkel
(BSM) sind aktiviert, wenn ein Vorwärtsgang
oder REVERSE (Rückwärtsgang eingelegt ist;
in der Stellung PARK gehen sie in den Bereit-
schaftsbetrieb.
Die BSM-Warnleuchte befindet sich in den
Außenspiegeln und leuchtet auf, wenn sich
ein Fahrzeug in den Bereich des toten Win-
kels bewegt.
Das BSM-System kann auch so konfiguriert
werden, dass ein vernehmbares (akustisches)
Warnsignal ertönt und das Radio stummge-
schaltet wird, um Sie über Gegenstände zu
informieren, die in die Erfassungszonen ge-
langt sind.
Hintere ErfassungszonenWarnleuchte des Systems zur
Überwachung der toten Winkel (BSM)
SICHERHEIT
94

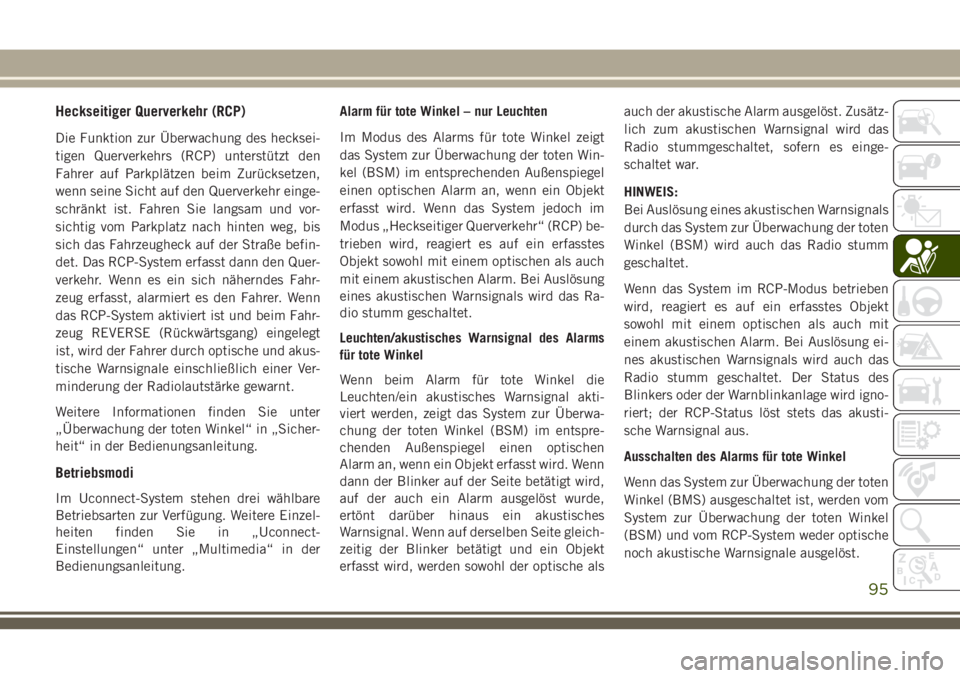

Heckseitiger Querverkehr (RCP)
Die Funktion zur Überwachung des hecksei-
tigen Querverkehrs (RCP) unterstützt den
Fahrer auf Parkplätzen beim Zurücksetzen,
wenn seine Sicht auf den Querverkehr einge-
schränkt ist. Fahren Sie langsam und vor-
sichtig vom Parkplatz nach hinten weg, bis
sich das Fahrzeugheck auf der Straße befin-
det. Das RCP-System erfasst dann den Quer-
verkehr. Wenn es ein sich näherndes Fahr-
zeug erfasst, alarmiert es den Fahrer. Wenn
das RCP-System aktiviert ist und beim Fahr-
zeug REVERSE (Rückwärtsgang) eingelegt
ist, wird der Fahrer durch optische und akus-
tische Warnsignale einschließlich einer Ver-
minderung der Radiolautstärke gewarnt.
Weitere Informationen finden Sie unter
„Überwachung der toten Winkel“ in „Sicher-
heit“ in der Bedienungsanleitung.
Betriebsmodi
Im Uconnect-System stehen drei wählbare
Betriebsarten zur Verfügung. Weitere Einzel-
heiten finden Sie in „Uconnect-
Einstellungen“ unter „Multimedia“ in der
Bedienungsanleitung.Alarm für tote Winkel – nur Leuchten
Im Modus des Alarms für tote Winkel zeigt
das System zur Überwachung der toten Win-
kel (BSM) im entsprechenden Außenspiegel
einen optischen Alarm an, wenn ein Objekt
erfasst wird. Wenn das System jedoch im
Modus „Heckseitiger Querverkehr“ (RCP) be-
trieben wird, reagiert es auf ein erfasstes
Objekt sowohl mit einem optischen als auch
mit einem akustischen Alarm. Bei Auslösung
eines akustischen Warnsignals wird das Ra-
dio stumm geschaltet.
Leuchten/akustisches Warnsignal des Alarms
für tote Winkel
Wenn beim Alarm für tote Winkel die
Leuchten/ein akustisches Warnsignal akti-
viert werden, zeigt das System zur Überwa-
chung der toten Winkel (BSM) im entspre-
chenden Außenspiegel einen optischen
Alarm an, wenn ein Objekt erfasst wird. Wenn
dann der Blinker auf der Seite betätigt wird,
auf der auch ein Alarm ausgelöst wurde,
ertönt darüber hinaus ein akustisches
Warnsignal. Wenn auf derselben Seite gleich-
zeitig der Blinker betätigt und ein Objekt
erfasst wird, werden sowohl der optische alsauch der akustische Alarm ausgelöst. Zusätz-
lich zum akustischen Warnsignal wird das
Radio stummgeschaltet, sofern es einge-
schaltet war.
HINWEIS:
Bei Auslösung eines akustischen Warnsignals
durch das System zur Überwachung der toten
Winkel (BSM) wird auch das Radio stumm
geschaltet.
Wenn das System im RCP-Modus betrieben
wird, reagiert es auf ein erfasstes Objekt
sowohl mit einem optischen als auch mit
einem akustischen Alarm. Bei Auslösung ei-
nes akustischen Warnsignals wird auch das
Radio stumm geschaltet. Der Status des
Blinkers oder der Warnblinkanlage wird igno-
riert; der RCP-Status löst stets das akusti-
sche Warnsignal aus.
Ausschalten des Alarms für tote Winkel
Wenn das System zur Überwachung der toten
Winkel (BMS) ausgeschaltet ist, werden vom
System zur Überwachung der toten Winkel
(BSM) und vom RCP-System weder optische
noch akustische Warnsignale ausgelöst.
95

HINWEIS:
Beim Ausschalten der Zündung speichert das
System zur Überwachung der toten Winkel
(BSM) die gegenwärtige Betriebsart. Bei je-
dem Anlassen des Motors wird der zuvor
gespeicherte Modus aufgerufen und einge-
setzt.
Kollisionswarnsystem (FCW)
Das Kollisionswarnsystem (FCW) bietet dem
Fahrer akustische Warnsignale, visuelle War-
nungen (innerhalb des Kombiinstrument-
Display), um den Fahrer zu warnen, wenn es
einen potenziellen Frontalaufprall erfasst.
Die Warnungen sollen dem Fahrer genug Zeit
geben, zu reagieren und den möglichen Un-
fall zu vermeiden oder abzumildern.
HINWEIS:
Das Kollisionswarnsystem (FCW) überwacht
die Informationen der nach vorn gerichteten
Sensoren und des elektronischen Bremsreg-
lers, um die Wahrscheinlichkeit eines mögli-
chen Frontalaufpralls zu berechnen. Wenn
das System bestimmt, dass ein Frontalauf-
prall wahrscheinlich ist, wird der Fahrer mit
akustischen und visuellen Warnungen darauf
aufmerksam gemacht.Ein- oder Ausschalten des Kollisionswarnsys-
tems (FCW)
Die FCW-Taste befindet sich auf dem Bedien-
feld unter dem Uconnect-Display.
• Zum Ausschalten des Kollisionswarnsys-
tems (FCW) drücken Sie die Schaltfläche
für das Kollisionswarnsystem einmal.
• Zum erneuten Einschalten des Kollisions- warnsystems (FCW) drücken Sie die
Schaltfläche des Kollisionswarnsystems
noch einmal.
HINWEIS:
• Die standardmäßige Einstellung des Kolli- sionswarnsystems (FCW) lautet EIN; bei
dieser Einstellung kann das System Sie vor
einem möglichen Zusammenstoß mit ei-
nem vorausfahrenden Fahrzeug warnen.
• Nach dem Umschalten des Kollisionswarn- systems (FCW) auf „OFF“ (Aus) warnt das
System Sie nicht vor einem möglichen Un-
fall mit einem vorausfahrenden Fahrzeug.
Wenn das Kollisionswarnsystem (FCW) aus-
geschaltet ist, wird „FCW OFF“ (FCW Aus)
auf der Kombiinstrumentanzeige
angezeigt. Änderung des Kollisionswarnsystemstatus
Die FCW-Funktion hat zwei Einstellungen
und kann auf dem Bildschirm des Uconnect-
Systems geändert werden:
• Far (weit)
• Near (nah)
Far (weit)
Die weite Einstellung bietet Warnungen für
potenzielle Kollisionen in weiterer Entfer-
nung vor dem Fahrzeug, sodass dem Fahrer
maximale Reaktionszeit bleibt, um einen Zu-
sammenstoß zu verhindern.
Diese Einstellung ist vor allem für vorsichti-
gere Fahrer geeignet, die häufige Warnungen
nicht stören.
HINWEIS:
Diese Einstellung gibt Ihnen maximale Reak-
tionszeit.
Near (nah)
Beim Umschalten der Einstellung des Kollisi-
onswarnsystems (FCW) auf „Near“ (Nah) warnt
das System bei einem viel geringeren Abstand
vor einer potenziellen Frontalkollision.
SICHERHEIT
96

Bei dieser Einstellung ist die Reaktionszeit
viel kürzer als bei der Einstellung „Far“
(Fern), wodurch eine dynamischere Fahr-
weise ermöglicht wird.
Diese Einstellung ist eher für dynamischere
oder aggressivere Fahrer geeignet, die keine
häufigen Warnungen erhalten möchten.
HINWEIS:
Durch Ändern des aktiven Bremsstatus auf
„Aus“ wird verhindert, dass das System in
den autonomen Bremsvorgang übergeht,
oder zusätzliche Bremsunterstützung liefert,
wenn der Fahrer im Falle eines potenziellen
Frontalaufpralls nicht angemessen bremst.
Aktives Bremsen kann in den Einstellungen
für die Uconnect-Steuerungen ausgeschaltet
werden.
Weitere Informationen finden Sie in der Be-
dienungsanleitung Ihres Fahrzeugs.
WARNUNG!
Der Zweck des Kollisionswarnsystems
(FCW) besteht weder darin, einen Unfall
zu vermeiden, noch kann FCW jede Art von
WARNUNG!
potenziellem Unfall entdecken. Es liegt in
der Verantwortung des Fahrers, einen Un-
fall zu vermeiden, indem er das Fahrzeug
entsprechend abbremst und lenkt. Bei
Nichtbeachtung dieser Warnung kann es
zu einem Unfall mit schweren oder töd-
lichen Verletzungen kommen.
Reifendrucküberwachungssystem (TPMS)
Das TPMS warnt den Fahrer, falls ein Reifen-
druck unter den auf der Sicherheitsplakette
angegebenen Wert fällt.
Bei einer Temperaturänderung um 6,5 °C
(12 °F) ändert sich der Reifendruck jeweils
um etwa 7 kPa (1 psi). Dies bedeutet, dass
mit sinkenden Außentemperaturen auch der
Reifendruck abfällt. Der Reifendruck muss
stets bei kalten Reifen gemessen werden. Der
Luftdruck bei kaltem Reifen ist als Reifen-
druck definiert, nachdem das Fahrzeug min-
destens drei Stunden lang nicht oder nach
einem Zeitraum von drei Stunden weniger als
1,6 km (1 Meile) weit gefahren wurde. Der
Luftdruck bei kaltem Reifen darf den auf der
Reifenflanke eingegossenen maximal zuläs-sigen Druck nicht überschreiten. Weitere In-
formationen zum Korrigieren des Reifen-
drucks finden Sie unter „Reifen“ in „Service
und Wartung“. Während der Fahrt steigt
ebenfalls der Reifendruck. Dies ist normal,
sodass eine Korrektur dieses erhöhten
Drucks nicht erforderlich ist.
Das TPMS warnt den Fahrer, falls der Reifen-
druck aus irgendeinem Grund, einschließlich
niedriger Temperatur oder natürlichem
Druckverlust, unter den vorgeschriebenen
Mindestwert sinkt.
Die Warnung des TPMS erfolgt so lange, bis
der Reifendruck auf den laut Sicherheitspla-
kette vorgeschriebenen Wert bei kaltem Rei-
fen korrigiert wurde. Sobald die Reifendruck-
Warnleuchte aufleuchtet, müssen Sie den
Reifendruck auf den laut Sicherheitsplakette
vorgeschriebenen Wert bei kaltem Reifen kor-
rigieren; erst dann erlischt die Leuchte.
HINWEIS:
Beim Aufpumpen warmer Reifen muss der
Reifen möglicherweise um bis zu 28 kPa
(4 psi) über den laut Sicherheitsplakette
empfohlenen Reifendruck für kalte Reifen
97

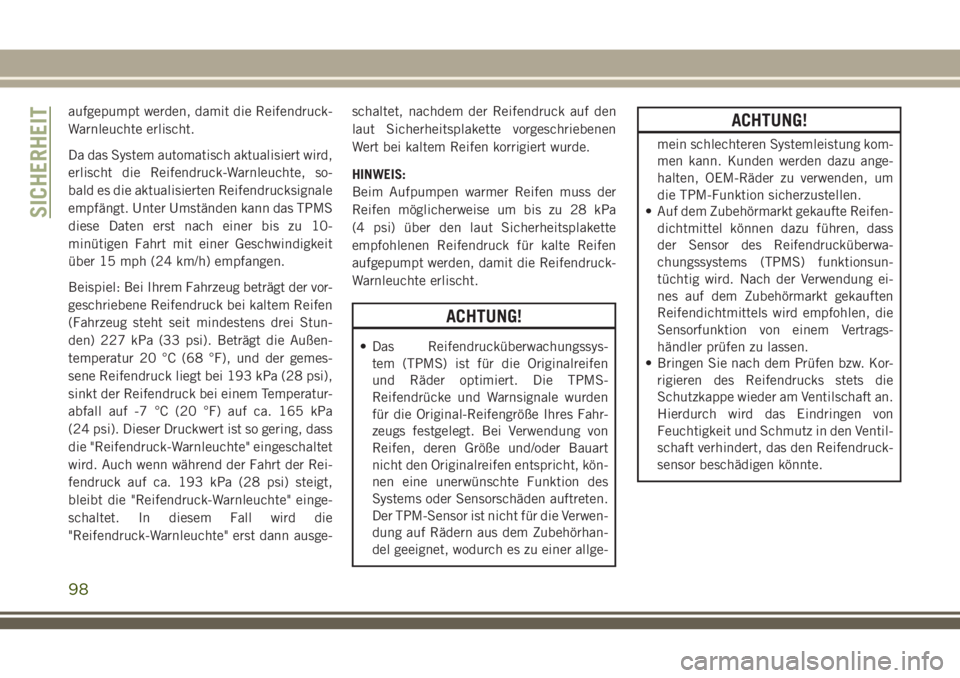

aufgepumpt werden, damit die Reifendruck-
Warnleuchte erlischt.
Da das System automatisch aktualisiert wird,
erlischt die Reifendruck-Warnleuchte, so-
bald es die aktualisierten Reifendrucksignale
empfängt. Unter Umständen kann das TPMS
diese Daten erst nach einer bis zu 10-
minütigen Fahrt mit einer Geschwindigkeit
über 15 mph (24 km/h) empfangen.
Beispiel: Bei Ihrem Fahrzeug beträgt der vor-
geschriebene Reifendruck bei kaltem Reifen
(Fahrzeug steht seit mindestens drei Stun-
den) 227 kPa (33 psi). Beträgt die Außen-
temperatur 20 °C (68 °F), und der gemes-
sene Reifendruck liegt bei 193 kPa (28 psi),
sinkt der Reifendruck bei einem Temperatur-
abfall auf -7 °C (20 °F) auf ca. 165 kPa
(24 psi). Dieser Druckwert ist so gering, dass
die "Reifendruck-Warnleuchte" eingeschaltet
wird. Auch wenn während der Fahrt der Rei-
fendruck auf ca. 193 kPa (28 psi) steigt,
bleibt die "Reifendruck-Warnleuchte" einge-
schaltet. In diesem Fall wird die
"Reifendruck-Warnleuchte" erst dann ausge-schaltet, nachdem der Reifendruck auf den
laut Sicherheitsplakette vorgeschriebenen
Wert bei kaltem Reifen korrigiert wurde.
HINWEIS:
Beim Aufpumpen warmer Reifen muss der
Reifen möglicherweise um bis zu 28 kPa
(4 psi) über den laut Sicherheitsplakette
empfohlenen Reifendruck für kalte Reifen
aufgepumpt werden, damit die Reifendruck-
Warnleuchte erlischt.
ACHTUNG!
• Das Reifendrucküberwachungssys-
tem (TPMS) ist für die Originalreifen
und Räder optimiert. Die TPMS-
Reifendrücke und Warnsignale wurden
für die Original-Reifengröße Ihres Fahr-
zeugs festgelegt. Bei Verwendung von
Reifen, deren Größe und/oder Bauart
nicht den Originalreifen entspricht, kön-
nen eine unerwünschte Funktion des
Systems oder Sensorschäden auftreten.
Der TPM-Sensor ist nicht für die Verwen-
dung auf Rädern aus dem Zubehörhan-
del geeignet, wodurch es zu einer allge-
ACHTUNG!
mein schlechteren Systemleistung kom-
men kann. Kunden werden dazu ange-
halten, OEM-Räder zu verwenden, um
die TPM-Funktion sicherzustellen.
• Auf dem Zubehörmarkt gekaufte Reifen-
dichtmittel können dazu führen, dass
der Sensor des Reifendrucküberwa-
chungssystems (TPMS) funktionsun-
tüchtig wird. Nach der Verwendung ei-
nes auf dem Zubehörmarkt gekauften
Reifendichtmittels wird empfohlen, die
Sensorfunktion von einem Vertrags-
händler prüfen zu lassen.
• Bringen Sie nach dem Prüfen bzw. Kor-
rigieren des Reifendrucks stets die
Schutzkappe wieder am Ventilschaft an.
Hierdurch wird das Eindringen von
Feuchtigkeit und Schmutz in den Ventil-
schaft verhindert, das den Reifendruck-
sensor beschädigen könnte.
SICHERHEIT
98
