JEEP CHEROKEE 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

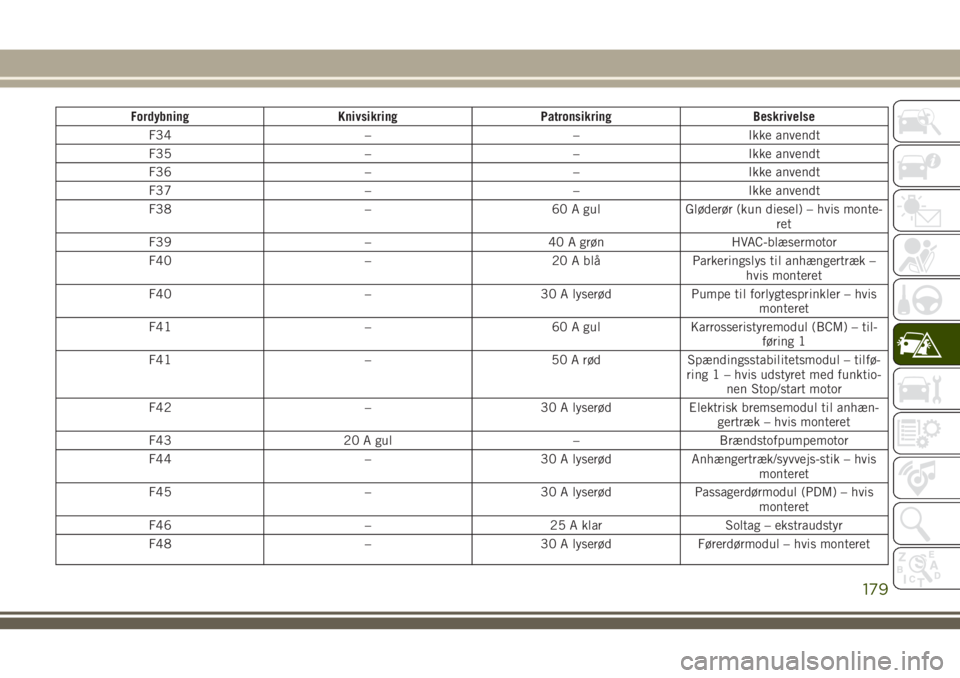

Fordybning Knivsikring Patronsikring Beskrivelse
F34 – – Ikke anvendt
F35 – – Ikke anvendt
F36 – – Ikke anvendt
F37 – – Ikke anvendt
F38 – 60 A gul Gløderør (kun diesel) – hvis monte-
ret
F39 – 40 A grøn HVAC-blæsermotor
F40 – 20 A blå Parkeringslys til anhængertræk –
hvis monteret
F40 – 30 A lyserød Pumpe til forlygtesprinkler – hvis
monteret
F41 – 60 A gul Karrosseristyremodul (BCM) – til-
føring 1
F41 – 50 A rød Spændingsstabilitetsmodul – tilfø-
ring 1 – hvis udstyret med funktio-
nen Stop/start motor
F42 – 30 A lyserød Elektrisk bremsemodul til anhæn-
gertræk – hvis monteret
F43 20 A gul – Brændstofpumpemotor
F44 – 30 A lyserød Anhængertræk/syvvejs-stik – hvis
monteret
F45 – 30 A lyserød Passagerdørmodul (PDM) – hvis
monteret
F46 – 25 A klar Soltag – ekstraudstyr
F48 – 30 A lyserød Førerdørmodul – hvis monteret
179

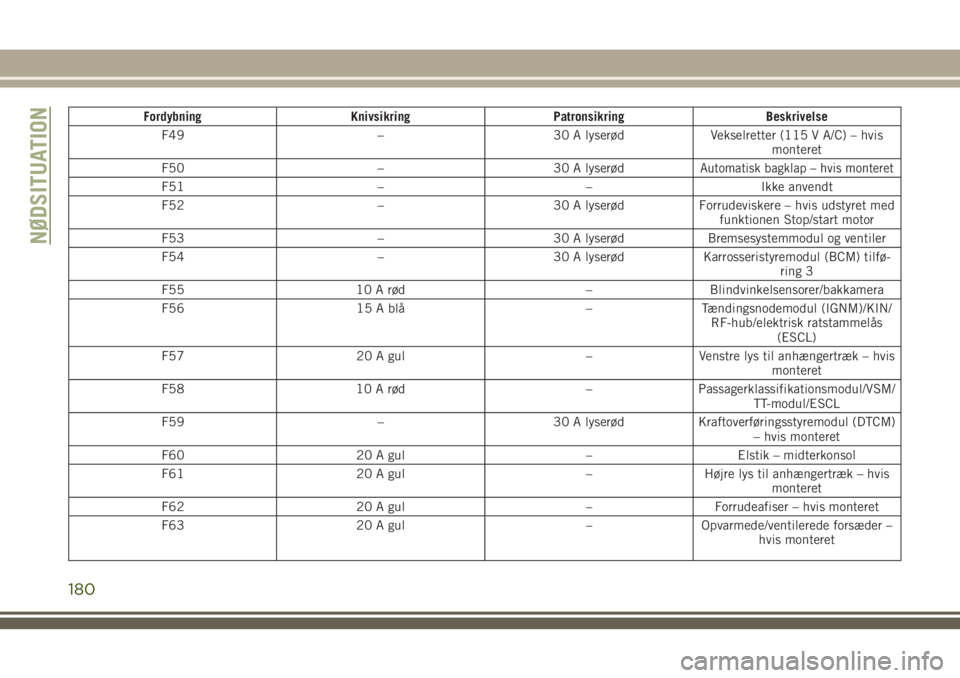

Fordybning Knivsikring Patronsikring Beskrivelse
F49 – 30 A lyserød Vekselretter (115 V A/C) – hvis
monteret
F50 – 30 A lyserød
Automatisk bagklap – hvis monteret
F51 – – Ikke anvendt
F52 – 30 A lyserød Forrudeviskere – hvis udstyret med
funktionen Stop/start motor
F53 – 30 A lyserød Bremsesystemmodul og ventiler
F54 – 30 A lyserød Karrosseristyremodul (BCM) tilfø-
ring 3
F55 10 A rød – Blindvinkelsensorer/bakkamera
F56 15 A blå – Tændingsnodemodul (IGNM)/KIN/
RF-hub/elektrisk ratstammelås
(ESCL)
F57 20 A gul – Venstre lys til anhængertræk – hvis
monteret
F58 10 A rød – Passagerklassifikationsmodul/VSM/
TT-modul/ESCL
F59 – 30 A lyserød Kraftoverføringsstyremodul (DTCM)
– hvis monteret
F60 20 A gul – Elstik – midterkonsol
F61 20 A gul – Højre lys til anhængertræk – hvis
monteret
F62 20 A gul – Forrudeafiser – hvis monteret
F63 20 A gul – Opvarmede/ventilerede forsæder –
hvis monteret
NØDSITUATION
180

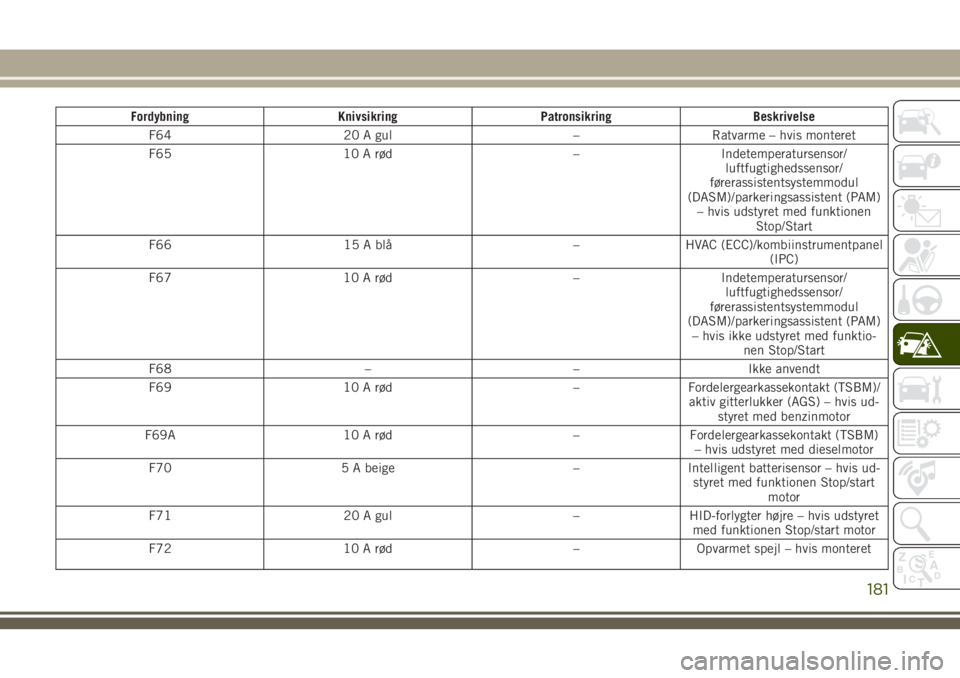

Fordybning Knivsikring Patronsikring Beskrivelse
F64 20 A gul – Ratvarme – hvis monteret
F65 10 A rød – Indetemperatursensor/
luftfugtighedssensor/
førerassistentsystemmodul
(DASM)/parkeringsassistent (PAM)
– hvis udstyret med funktionen
Stop/Start
F66 15 A blå – HVAC (ECC)/kombiinstrumentpanel
(IPC)
F67 10 A rød – Indetemperatursensor/
luftfugtighedssensor/
førerassistentsystemmodul
(DASM)/parkeringsassistent (PAM)
– hvis ikke udstyret med funktio-
nen Stop/Start
F68 – – Ikke anvendt
F69 10 A rød – Fordelergearkassekontakt (TSBM)/
aktiv gitterlukker (AGS) – hvis ud-
styret med benzinmotor
F69A 10 A rød – Fordelergearkassekontakt (TSBM)
– hvis udstyret med dieselmotor
F70 5 A beige – Intelligent batterisensor – hvis ud-
styret med funktionen Stop/start
motor
F71 20 A gul – HID-forlygter højre – hvis udstyret
med funktionen Stop/start motor
F72 10 A rød – Opvarmet spejl – hvis monteret
181

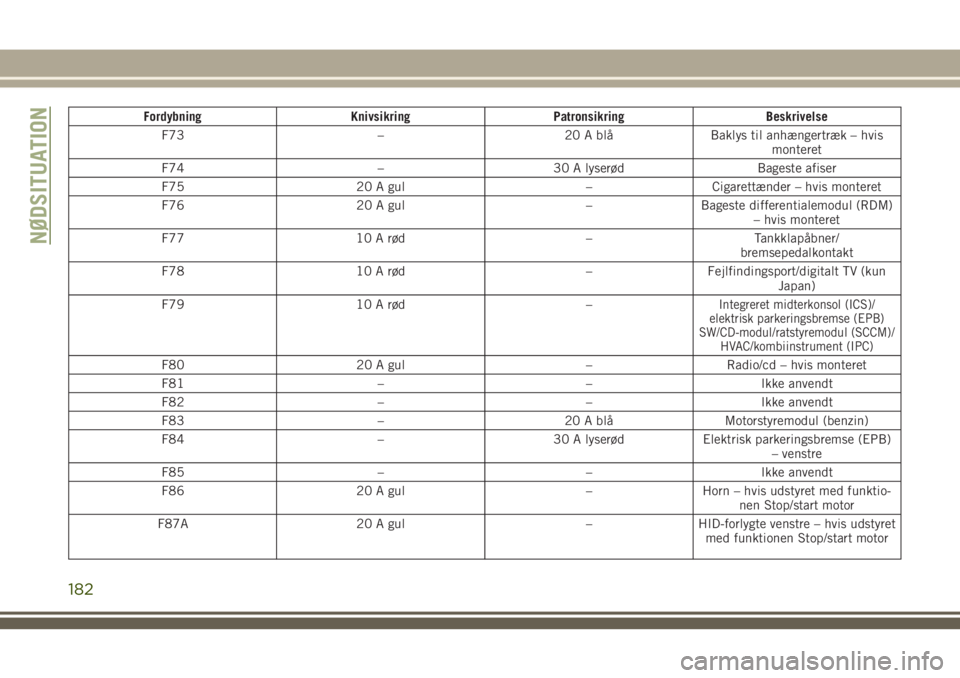

Fordybning Knivsikring Patronsikring Beskrivelse
F73 – 20 A blå Baklys til anhængertræk – hvis
monteret
F74 – 30 A lyserød Bageste afiser
F75 20 A gul – Cigarettænder – hvis monteret
F76 20 A gul – Bageste differentialemodul (RDM)
– hvis monteret
F77 10 A rød – Tankklapåbner/
bremsepedalkontakt
F78 10 A rød – Fejlfindingsport/digitalt TV (kun
Japan)
F79 10 A rød –
Integreret midterkonsol (ICS)/
elektrisk parkeringsbremse (EPB)
SW/CD-modul/ratstyremodul (SCCM)/
HVAC/kombiinstrument (IPC)
F80 20 A gul – Radio/cd – hvis monteret
F81 – – Ikke anvendt
F82 – – Ikke anvendt
F83 – 20 A blå Motorstyremodul (benzin)
F84 – 30 A lyserød Elektrisk parkeringsbremse (EPB)
– venstre
F85 – – Ikke anvendt
F86 20 A gul – Horn – hvis udstyret med funktio-
nen Stop/start motor
F87A 20 A gul – HID-forlygte venstre – hvis udstyret
med funktionen Stop/start motor
NØDSITUATION
182

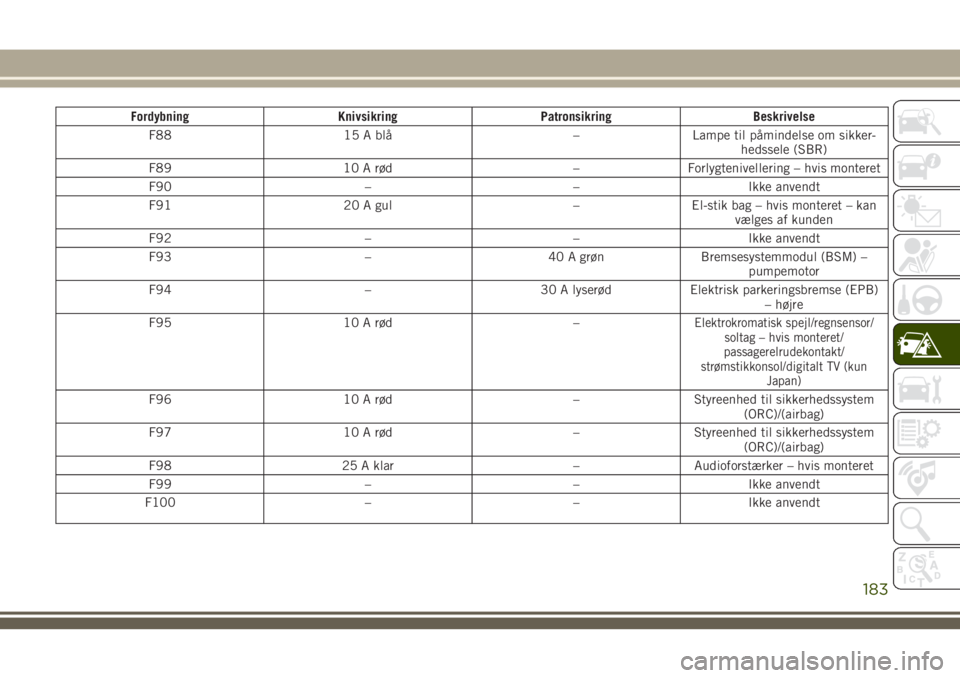

Fordybning Knivsikring Patronsikring Beskrivelse
F88 15 A blå – Lampe til påmindelse om sikker-
hedssele (SBR)
F89 10 A rød – Forlygtenivellering – hvis monteret
F90 – – Ikke anvendt
F91 20 A gul – El-stik bag – hvis monteret – kan
vælges af kunden
F92 – – Ikke anvendt
F93 – 40 A grøn Bremsesystemmodul (BSM) –
pumpemotor
F94 – 30 A lyserød Elektrisk parkeringsbremse (EPB)
– højre
F95 10 A rød –
Elektrokromatisk spejl/regnsensor/
soltag – hvis monteret/
passagerelrudekontakt/
strømstikkonsol/digitalt TV (kun
Japan)
F96 10 A rød – Styreenhed til sikkerhedssystem
(ORC)/(airbag)
F97 10 A rød – Styreenhed til sikkerhedssystem
(ORC)/(airbag)
F98 25 A klar – Audioforstærker – hvis monteret
F99 – – Ikke anvendt
F100 – – Ikke anvendt
183

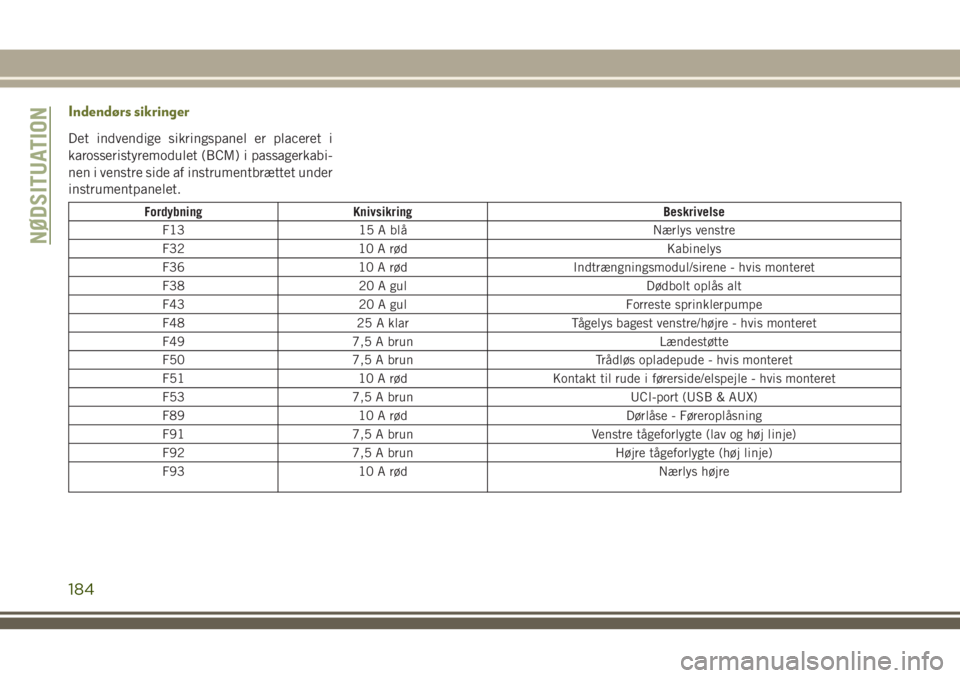

Indendørs sikringer
Det indvendige sikringspanel er placeret i
karosseristyremodulet (BCM) i passagerkabi-
nen i venstre side af instrumentbrættet under
instrumentpanelet.
Fordybning Knivsikring Beskrivelse
F13 15 A blå Nærlys venstre
F32 10 A rød Kabinelys
F36 10 A rød Indtrængningsmodul/sirene - hvis monteret
F38 20 A gul Dødbolt oplås alt
F43 20 A gul Forreste sprinklerpumpe
F48 25 A klar Tågelys bagest venstre/højre - hvis monteret
F49 7,5 A brun Lændestøtte
F50 7,5 A brun Trådløs opladepude - hvis monteret
F51 10 A rød Kontakt til rude i førerside/elspejle - hvis monteret
F53 7,5 A brun UCI-port (USB & AUX)
F89 10 A rød Dørlåse - Føreroplåsning
F91 7,5 A brun Venstre tågeforlygte (lav og høj linje)
F92 7,5 A brun Højre tågeforlygte (høj linje)
F93 10 A rød Nærlys højre
NØDSITUATION
184

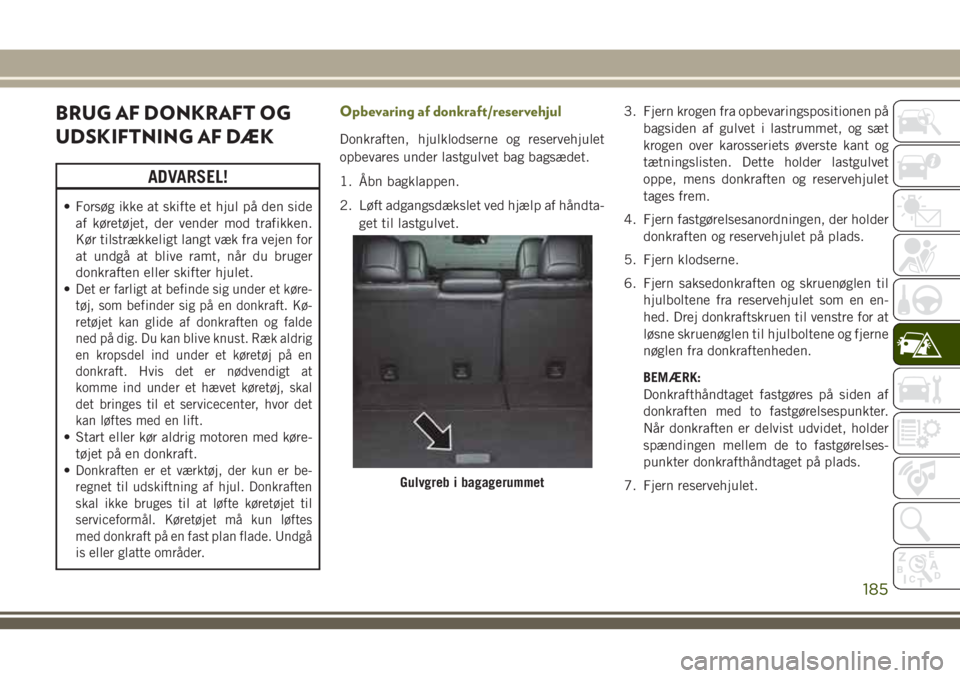

BRUG AF DONKRAFT OG
UDSKIFTNING AF DÆK
ADVARSEL!
• Forsøg ikke at skifte et hjul på den side
af køretøjet, der vender mod trafikken.
Kør tilstrækkeligt langt væk fra vejen for
at undgå at blive ramt, når du bruger
donkraften eller skifter hjulet.
•
Det er farligt at befinde sig under et køre-
tøj, som befinder sig på en donkraft. Kø-
retøjet kan glide af donkraften og falde
ned på dig. Du kan blive knust. Ræk aldrig
en kropsdel ind under et køretøj på en
donkraft. Hvis det er nødvendigt at
komme ind under et hævet køretøj, skal
det bringes til et servicecenter, hvor det
kan løftes med en lift.
• Start eller kør aldrig motoren med køre-
tøjet på en donkraft.
•
Donkraften er et værktøj, der kun er be-
regnet til udskiftning af hjul. Donkraften
skal ikke bruges til at løfte køretøjet til
serviceformål. Køretøjet må kun løftes
med donkraft på en fast plan flade. Undgå
is eller glatte områder.
Opbevaring af donkraft/reservehjul
Donkraften, hjulklodserne og reservehjulet
opbevares under lastgulvet bag bagsædet.
1. Åbn bagklappen.
2. Løft adgangsdækslet ved hjælp af håndta-
get til lastgulvet.3. Fjern krogen fra opbevaringspositionen på
bagsiden af gulvet i lastrummet, og sæt
krogen over karosseriets øverste kant og
tætningslisten. Dette holder lastgulvet
oppe, mens donkraften og reservehjulet
tages frem.
4. Fjern fastgørelsesanordningen, der holder
donkraften og reservehjulet på plads.
5. Fjern klodserne.
6. Fjern saksedonkraften og skruenøglen til
hjulboltene fra reservehjulet som en en-
hed. Drej donkraftskruen til venstre for at
løsne skruenøglen til hjulboltene og fjerne
nøglen fra donkraftenheden.
BEMÆRK:
Donkrafthåndtaget fastgøres på siden af
donkraften med to fastgørelsespunkter.
Når donkraften er delvist udvidet, holder
spændingen mellem de to fastgørelses-
punkter donkrafthåndtaget på plads.
7. Fjern reservehjulet.
Gulvgreb i bagagerummet
185

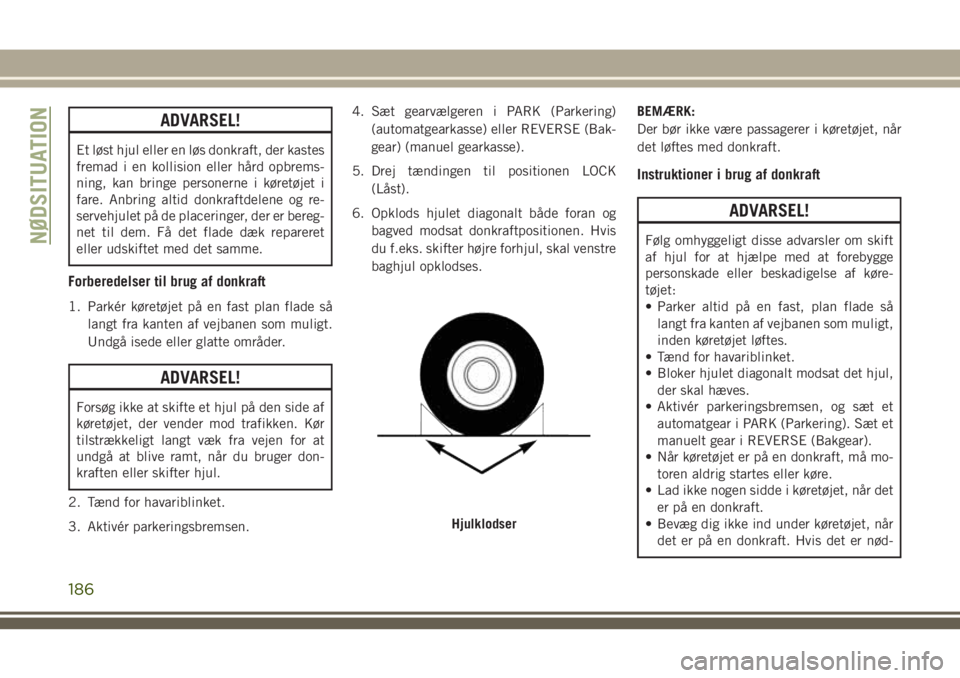

ADVARSEL!
Et løst hjul eller en løs donkraft, der kastes
fremad i en kollision eller hård opbrems-
ning, kan bringe personerne i køretøjet i
fare. Anbring altid donkraftdelene og re-
servehjulet på de placeringer, der er bereg-
net til dem. Få det flade dæk repareret
eller udskiftet med det samme.
Forberedelser til brug af donkraft
1. Parkér køretøjet på en fast plan flade så
langt fra kanten af vejbanen som muligt.
Undgå isede eller glatte områder.
ADVARSEL!
Forsøg ikke at skifte et hjul på den side af
køretøjet, der vender mod trafikken. Kør
tilstrækkeligt langt væk fra vejen for at
undgå at blive ramt, når du bruger don-
kraften eller skifter hjul.
2. Tænd for havariblinket.
3. Aktivér parkeringsbremsen.4. Sæt gearvælgeren i PARK (Parkering)
(automatgearkasse) eller REVERSE (Bak-
gear) (manuel gearkasse).
5. Drej tændingen til positionen LOCK
(Låst).
6. Opklods hjulet diagonalt både foran og
bagved modsat donkraftpositionen. Hvis
du f.eks. skifter højre forhjul, skal venstre
baghjul opklodses.BEMÆRK:
Der bør ikke være passagerer i køretøjet, når
det løftes med donkraft.
Instruktioner i brug af donkraft
ADVARSEL!
Følg omhyggeligt disse advarsler om skift
af hjul for at hjælpe med at forebygge
personskade eller beskadigelse af køre-
tøjet:
• Parker altid på en fast, plan flade så
langt fra kanten af vejbanen som muligt,
inden køretøjet løftes.
• Tænd for havariblinket.
• Bloker hjulet diagonalt modsat det hjul,
der skal hæves.
• Aktivér parkeringsbremsen, og sæt et
automatgear i PARK (Parkering). Sæt et
manuelt gear i REVERSE (Bakgear).
• Når køretøjet er på en donkraft, må mo-
toren aldrig startes eller køre.
• Lad ikke nogen sidde i køretøjet, når det
er på en donkraft.
• Bevæg dig ikke ind under køretøjet, når
det er på en donkraft. Hvis det er nød-
Hjulklodser
NØDSITUATION
186

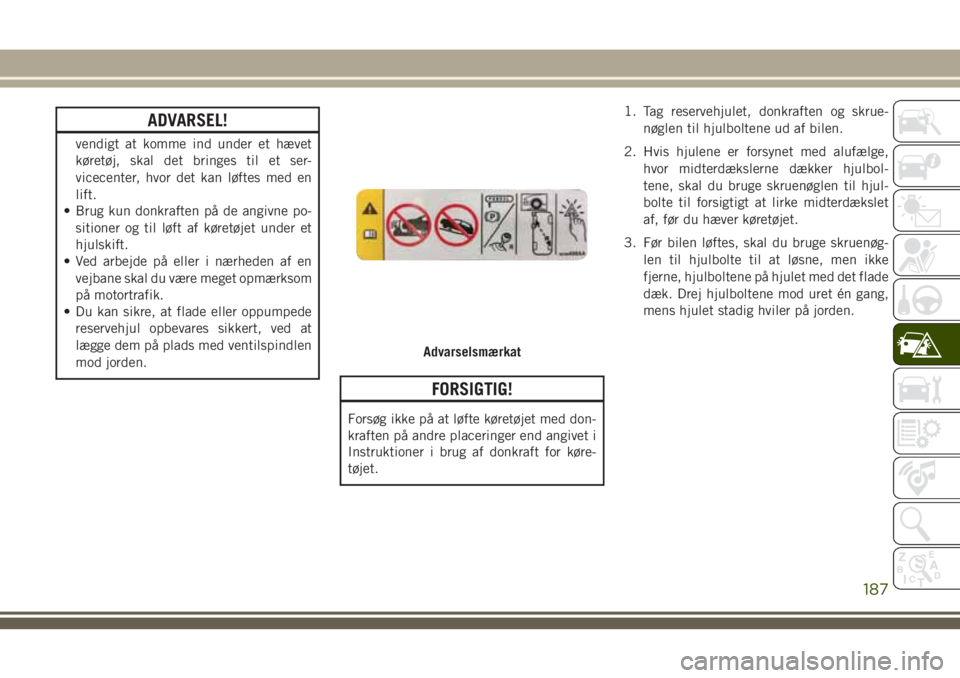

ADVARSEL!
vendigt at komme ind under et hævet
køretøj, skal det bringes til et ser-
vicecenter, hvor det kan løftes med en
lift.
• Brug kun donkraften på de angivne po-
sitioner og til løft af køretøjet under et
hjulskift.
• Ved arbejde på eller i nærheden af en
vejbane skal du være meget opmærksom
på motortrafik.
• Du kan sikre, at flade eller oppumpede
reservehjul opbevares sikkert, ved at
lægge dem på plads med ventilspindlen
mod jorden.
FORSIGTIG!
Forsøg ikke på at løfte køretøjet med don-
kraften på andre placeringer end angivet i
Instruktioner i brug af donkraft for køre-
tøjet.1. Tag reservehjulet, donkraften og skrue-
nøglen til hjulboltene ud af bilen.
2. Hvis hjulene er forsynet med alufælge,
hvor midterdækslerne dækker hjulbol-
tene, skal du bruge skruenøglen til hjul-
bolte til forsigtigt at lirke midterdækslet
af, før du hæver køretøjet.
3. Før bilen løftes, skal du bruge skruenøg-
len til hjulbolte til at løsne, men ikke
fjerne, hjulboltene på hjulet med det flade
dæk. Drej hjulboltene mod uret én gang,
mens hjulet stadig hviler på jorden.
Advarselsmærkat
187

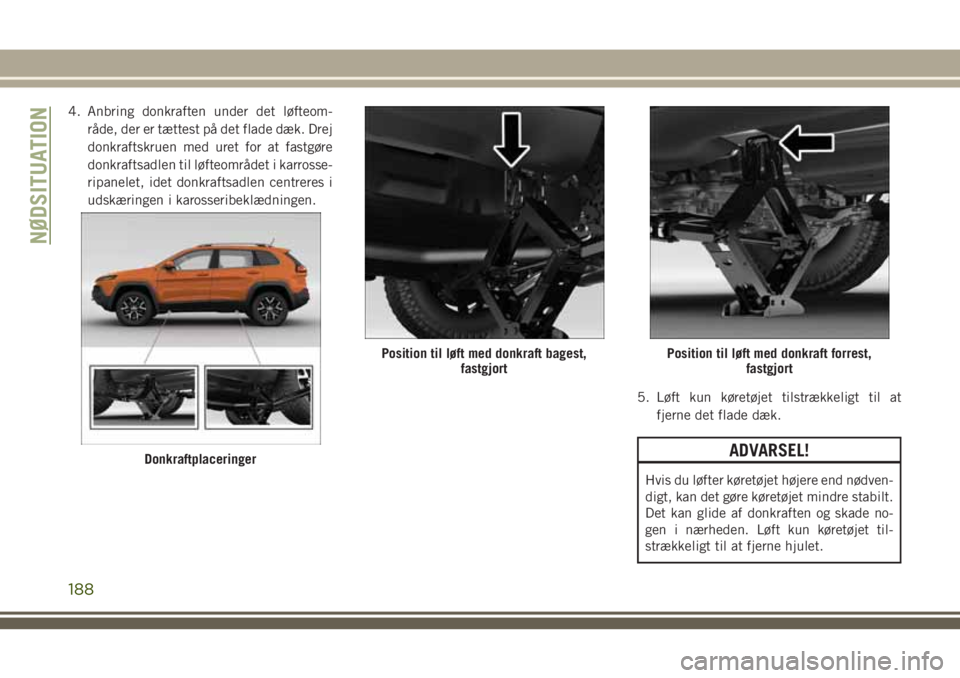

4. Anbring donkraften under det løfteom-
råde, der er tættest på det flade dæk. Drej
donkraftskruen med uret for at fastgøre
donkraftsadlen til løfteområdet i karrosse-
ripanelet, idet donkraftsadlen centreres i
udskæringen i karosseribeklædningen.
5. Løft kun køretøjet tilstrækkeligt til at
fjerne det flade dæk.
ADVARSEL!
Hvis du løfter køretøjet højere end nødven-
digt, kan det gøre køretøjet mindre stabilt.
Det kan glide af donkraften og skade no-
gen i nærheden. Løft kun køretøjet til-
strækkeligt til at fjerne hjulet.
Donkraftplaceringer
Position til løft med donkraft bagest,
fastgjortPosition til løft med donkraft forrest,
fastgjort
NØDSITUATION
188
