JEEP CHEROKEE 2019 Betriebsanleitung (in German)

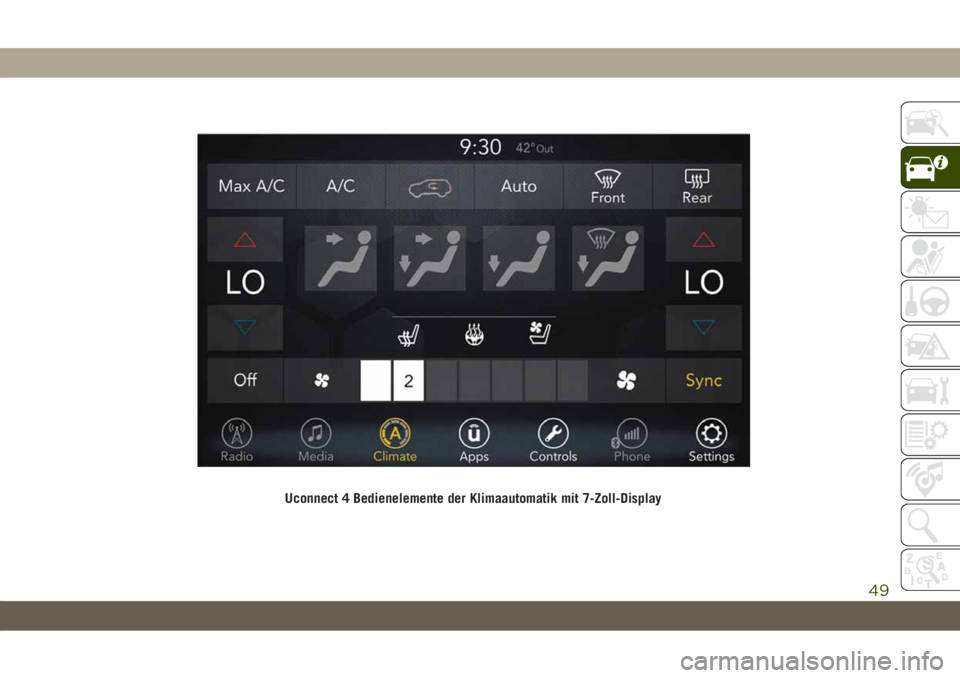

Uconnect 4 Bedienelemente der Klimaautomatik mit 7-Zoll-Display
49

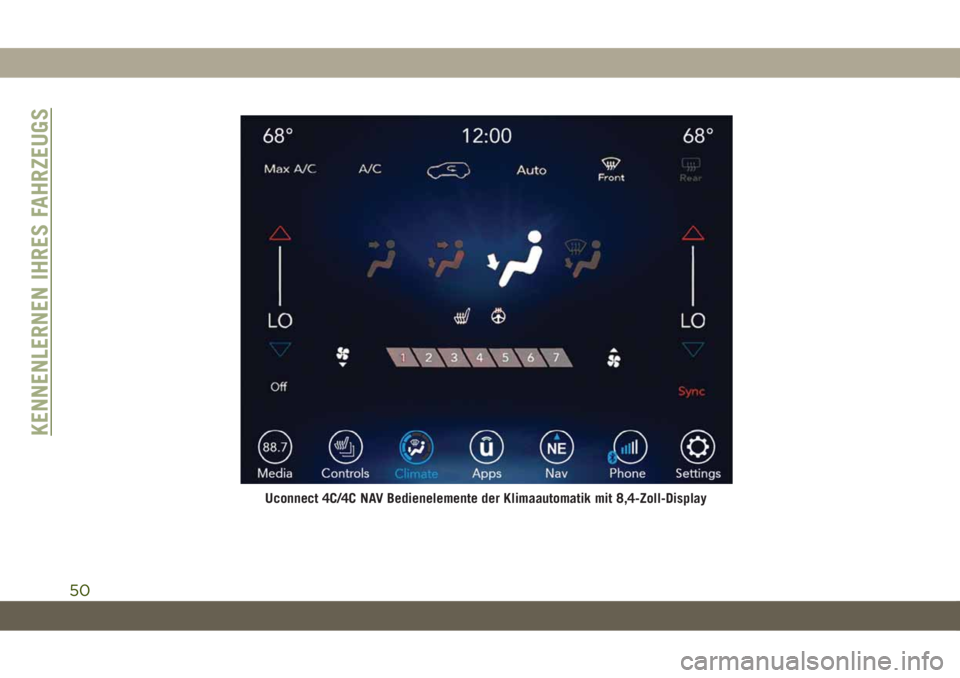

Uconnect 4C/4C NAV Bedienelemente der Klimaautomatik mit 8,4-Zoll-Display
KENNENLERNEN IHRES FAHRZEUGS
50

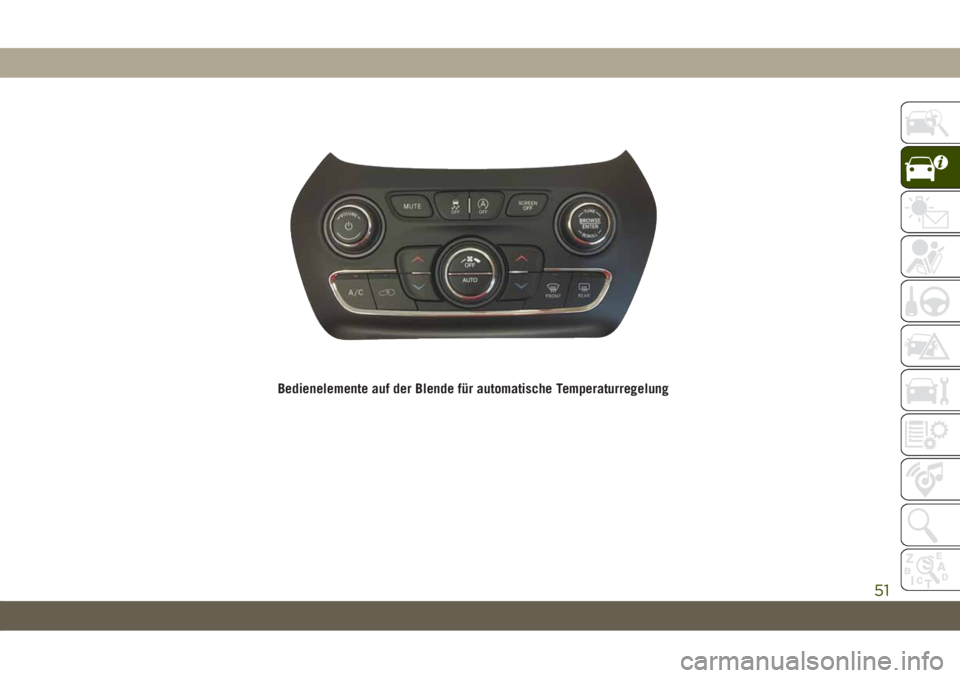

Bedienelemente auf der Blende für automatische Temperaturregelung
51

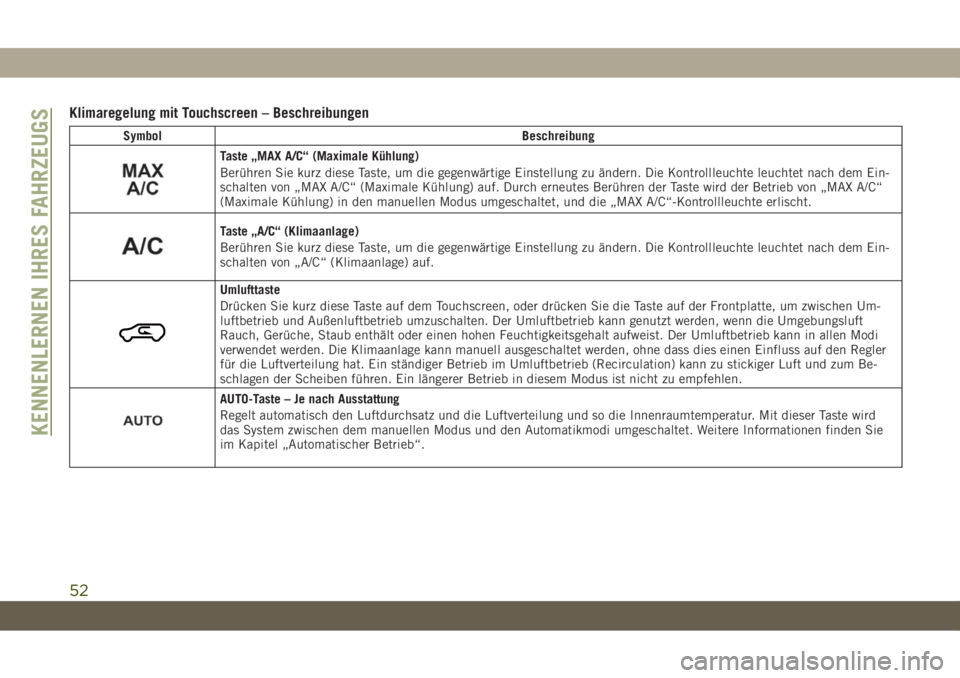

Klimaregelung mit Touchscreen – Beschreibungen
SymbolBeschreibung
Taste „MAX A/C“ (Maximale Kühlung)
Berühren Sie kurz diese Taste, um die gegenwärtige Einstellung zu ändern. Die Kontrollleuchte leuchtet nach dem Ein-
schalten von „MAX A/C“ (Maximale Kühlung) auf. Durch erneutes Berühren der Taste wird der Betrieb von „MAX A/C“
(Maximale Kühlung) in den manuellen Modus umgeschaltet, und die „MAX A/C“-Kontrollleuchte erlischt.
Taste „A/C“ (Klimaanlage)
Berühren Sie kurz diese Taste, um die gegenwärtige Einstellung zu ändern. Die Kontrollleuchte leuchtet nach dem Ein-
schalten von „A/C“ (Klimaanlage) auf.
Umlufttaste
Drücken Sie kurz diese Taste auf dem Touchscreen, oder drücken Sie die Taste auf der Frontplatte, um zwischen Um-
luftbetrieb und Außenluftbetrieb umzuschalten. Der Umluftbetrieb kann genutzt werden, wenn die Umgebungsluft
Rauch, Gerüche, Staub enthält oder einen hohen Feuchtigkeitsgehalt aufweist. Der Umluftbetrieb kann in allen Modi
verwendet werden. Die Klimaanlage kann manuell ausgeschaltet werden, ohne dass dies einen Einfluss auf den Regler
für die Luftverteilung hat. Ein ständiger Betrieb im Umluftbetrieb (Recirculation) kann zu stickiger Luft und zum Be-
schlagen der Scheiben führen. Ein längerer Betrieb in diesem Modus ist nicht zu empfehlen.
AUTO-Taste – Je nach Ausstattung
Regelt automatisch den Luftdurchsatz und die Luftverteilung und so die Innenraumtemperatur. Mit dieser Taste wird
das System zwischen dem manuellen Modus und den Automatikmodi umgeschaltet. Weitere Informationen finden Sie
im Kapitel „Automatischer Betrieb“.
KENNENLERNEN IHRES FAHRZEUGS
52

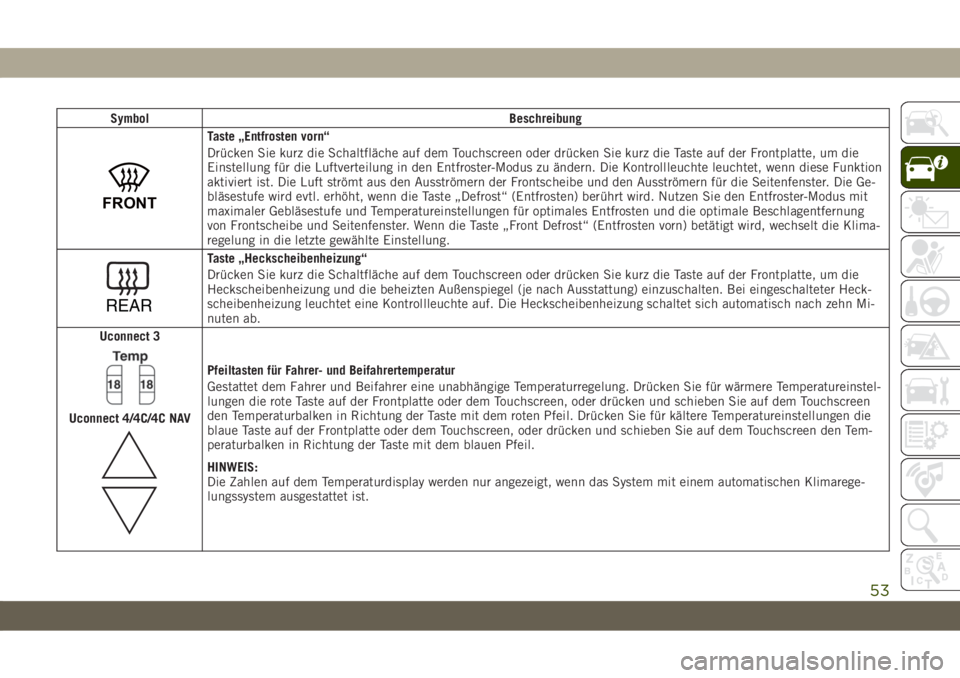

SymbolBeschreibung
FRONT
Taste „Entfrosten vorn“
Drücken Sie kurz die Schaltfläche auf dem Touchscreen oder drücken Sie kurz die Taste auf der Frontplatte, um die
Einstellung für die Luftverteilung in den Entfroster-Modus zu ändern. Die Kontrollleuchte leuchtet, wenn diese Funktion
aktiviert ist. Die Luft strömt aus den Ausströmern der Frontscheibe und den Ausströmern für die Seitenfenster. Die Ge-
bläsestufe wird evtl. erhöht, wenn die Taste „Defrost“ (Entfrosten) berührt wird. Nutzen Sie den Entfroster-Modus mit
maximaler Gebläsestufe und Temperatureinstellungen für optimales Entfrosten und die optimale Beschlagentfernung
von Frontscheibe und Seitenfenster. Wenn die Taste „Front Defrost“ (Entfrosten vorn) betätigt wird, wechselt die Klima-
regelung in die letzte gewählte Einstellung.
REAR
Taste „Heckscheibenheizung“
Drücken Sie kurz die Schaltfläche auf dem Touchscreen oder drücken Sie kurz die Taste auf der Frontplatte, um die
Heckscheibenheizung und die beheizten Außenspiegel (je nach Ausstattung) einzuschalten. Bei eingeschalteter Heck-
scheibenheizung leuchtet eine Kontrollleuchte auf. Die Heckscheibenheizung schaltet sich automatisch nach zehn Mi-
nuten ab.
Uconnect 3
Uconnect 4/4C/4C NAV
Pfeiltasten für Fahrer- und Beifahrertemperatur
Gestattet dem Fahrer und Beifahrer eine unabhängige Temperaturregelung. Drücken Sie für wärmere Temperatureinstel-
lungen die rote Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen
den Temperaturbalken in Richtung der Taste mit dem roten Pfeil. Drücken Sie für kältere Temperatureinstellungen die
blaue Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen den Tem-
peraturbalken in Richtung der Taste mit dem blauen Pfeil.
HINWEIS:
Die Zahlen auf dem Temperaturdisplay werden nur angezeigt, wenn das System mit einem automatischen Klimarege-
lungssystem ausgestattet ist.
53

SymbolBeschreibung
SYNC-Taste – Je nach Ausstattung
Drücken Sie die SYNC-Taste auf dem Touchscreen, um die SYNC-Funktion ein- und auszuschalten. Sobald diese Funk-
tion aktiviert wird, leuchtet die SYNC-Kontrollleuchte auf. Mit der SYNC-Funktion werden die Temperatureinstellungen
des Beifahrerbereichs mit der Temperatureinstellung des Fahrerbereichs synchronisiert. Wird die Temperatureinstellung
des Beifahrerbereichs im SYNC-Modus geändert, wird diese Funktion automatisch abgebrochen.
Frontplattenknopf
Touchscreen-Tasten
Gebläseregelung
Mit der Gebläseregelung wird der Luftdurchsatz der Anlage geregelt. Das Gebläse ist siebenstufig. Durch das Einstellen
des Gebläses wird vom automatischen in den manuellen Betrieb umgeschaltet. Die Gebläsestufen können entweder mit
dem Gebläseregler auf der Frontplatte oder den Schaltflächen auf dem Touchscreen ausgewählt werden.
• Frontplatte: Die Gebläsedrehzahl nimmt zu, wenn der Gebläseregler nach rechts aus der niedrigsten Stufe gedreht wird.
Die Gebläsedrehzahl nimmt ab, wenn der Gebläseregler nach links gedreht wird.
• Touchscreen:
Mit dem kleinen Gebläsesymbol verringern Sie die Gebläsestufe, und mit dem großen Gebläsesymbol
erhöhen Sie die Gebläsestufe. Die Gebläsestufe kann auch durch Berühren der Gebläseleiste zwischen den Gebläse-
symbolen gewählt werden.
Panel-Modus
(Instrumententafel)
Panel-Modus (Instrumententafel)
Hier strömt die Luft aus den Ausströmern in der Instrumententafel. Diese Ausströmer können einzeln in der Richtung
des Luftstroms verstellt werden. Die Ausströmerlamellen der mittleren und äußeren Luftausströmer können nach oben
und unten oder seitlich bewegt werden, um den Luftstrom von diesen Auslässen zu regeln. Unter den Ausströmerlamel-
len befindet sich ein Rad zum Ausschalten oder Einstellen des Luftstroms aus diesen Ausströmern.
KENNENLERNEN IHRES FAHRZEUGS
54

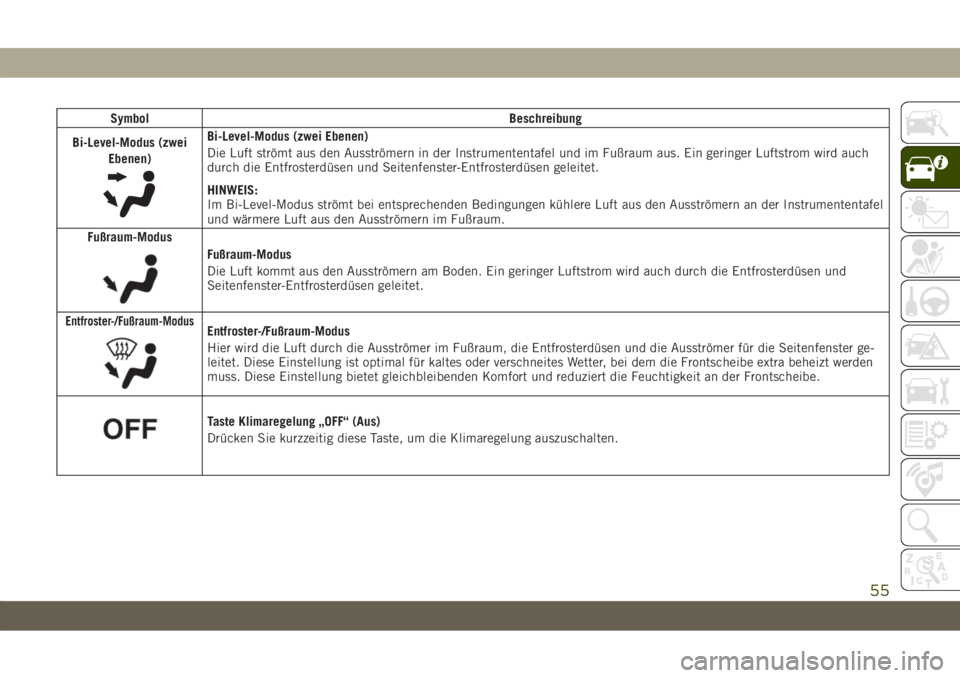

SymbolBeschreibung
Bi-Level-Modus (zwei Ebenen)
Bi-Level-Modus (zwei Ebenen)
Die Luft strömt aus den Ausströmern in der Instrumententafel und im Fußraum aus. Ein geringer Luftstrom wird auch
durch die Entfrosterdüsen und Seitenfenster-Entfrosterdüsen geleitet.
HINWEIS:
Im Bi-Level-Modus strömt bei entsprechenden Bedingungen kühlere Luft aus den Ausströmern an der Instrumententafel
und wärmere Luft aus den Ausströmern im Fußraum.
Fußraum-Modus
Fußraum-Modus
Die Luft kommt aus den Ausströmern am Boden. Ein geringer Luftstrom wird auch durch die Entfrosterdüsen und
Seitenfenster-Entfrosterdüsen geleitet.
Entfroster-/Fußraum-ModusEntfroster-/Fußraum-Modus
Hier wird die Luft durch die Ausströmer im Fußraum, die Entfrosterdüsen und die Ausströmer für die Seitenfenster ge-
leitet. Diese Einstellung ist optimal für kaltes oder verschneites Wetter, bei dem die Frontscheibe extra beheizt werden
muss. Diese Einstellung bietet gleichbleibenden Komfort und reduziert die Feuchtigkeit an der Frontscheibe.
Taste Klimaregelung „OFF“ (Aus)
Drücken Sie kurzzeitig diese Taste, um die Klimaregelung auszuschalten.
55

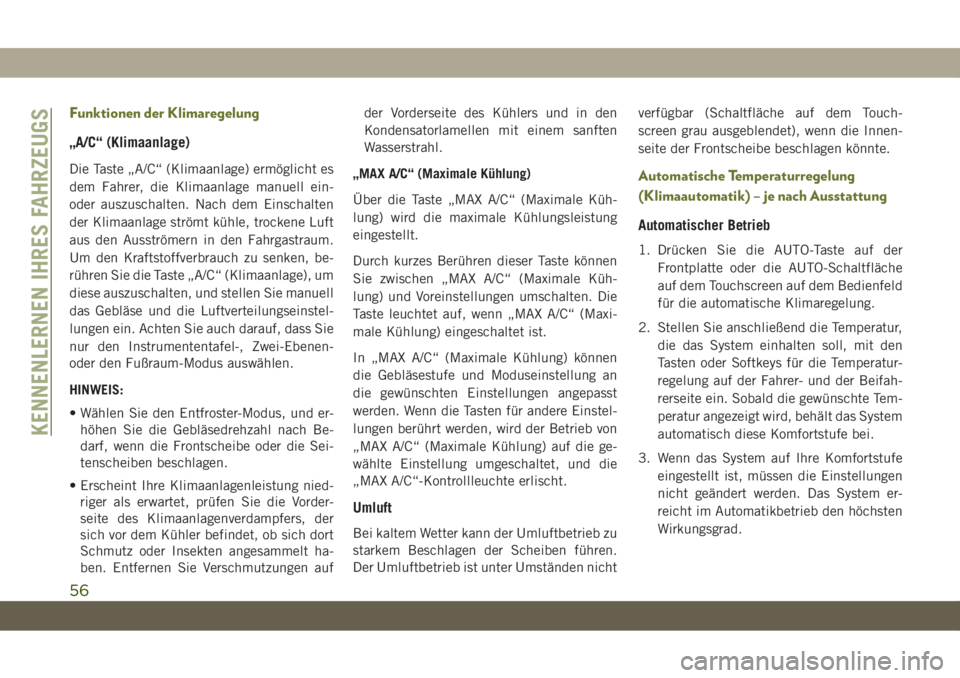

Funktionen der Klimaregelung
„A/C“ (Klimaanlage)
Die Taste „A/C“ (Klimaanlage) ermöglicht es
dem Fahrer, die Klimaanlage manuell ein-
oder auszuschalten. Nach dem Einschalten
der Klimaanlage strömt kühle, trockene Luft
aus den Ausströmern in den Fahrgastraum.
Um den Kraftstoffverbrauch zu senken, be-
rühren Sie die Taste „A/C“ (Klimaanlage), um
diese auszuschalten, und stellen Sie manuell
das Gebläse und die Luftverteilungseinstel-
lungen ein. Achten Sie auch darauf, dass Sie
nur den Instrumententafel-, Zwei-Ebenen-
oder den Fußraum-Modus auswählen.
HINWEIS:
• Wählen Sie den Entfroster-Modus, und er-höhen Sie die Gebläsedrehzahl nach Be-
darf, wenn die Frontscheibe oder die Sei-
tenscheiben beschlagen.
• Erscheint Ihre Klimaanlagenleistung nied- riger als erwartet, prüfen Sie die Vorder-
seite des Klimaanlagenverdampfers, der
sich vor dem Kühler befindet, ob sich dort
Schmutz oder Insekten angesammelt ha-
ben. Entfernen Sie Verschmutzungen auf der Vorderseite des Kühlers und in den
Kondensatorlamellen mit einem sanften
Wasserstrahl.
„MAX A/C“ (Maximale Kühlung)
Über die Taste „MAX A/C“ (Maximale Küh-
lung) wird die maximale Kühlungsleistung
eingestellt.
Durch kurzes Berühren dieser Taste können
Sie zwischen „MAX A/C“ (Maximale Küh-
lung) und Voreinstellungen umschalten. Die
Taste leuchtet auf, wenn „MAX A/C“ (Maxi-
male Kühlung) eingeschaltet ist.
In „MAX A/C“ (Maximale Kühlung) können
die Gebläsestufe und Moduseinstellung an
die gewünschten Einstellungen angepasst
werden. Wenn die Tasten für andere Einstel-
lungen berührt werden, wird der Betrieb von
„MAX A/C“ (Maximale Kühlung) auf die ge-
wählte Einstellung umgeschaltet, und die
„MAX A/C“-Kontrollleuchte erlischt.
Umluft
Bei kaltem Wetter kann der Umluftbetrieb zu
starkem Beschlagen der Scheiben führen.
Der Umluftbetrieb ist unter Umständen nicht verfügbar (Schaltfläche auf dem Touch-
screen grau ausgeblendet), wenn die Innen-
seite der Frontscheibe beschlagen könnte.
Automatische Temperaturregelung
(Klimaautomatik) – je nach Ausstattung
Automatischer Betrieb
1. Drücken Sie die AUTO-Taste auf der
Frontplatte oder die AUTO-Schaltfläche
auf dem Touchscreen auf dem Bedienfeld
für die automatische Klimaregelung.
2. Stellen Sie anschließend die Temperatur, die das System einhalten soll, mit den
Tasten oder Softkeys für die Temperatur-
regelung auf der Fahrer- und der Beifah-
rerseite ein. Sobald die gewünschte Tem-
peratur angezeigt wird, behält das System
automatisch diese Komfortstufe bei.
3. Wenn das System auf Ihre Komfortstufe eingestellt ist, müssen die Einstellungen
nicht geändert werden. Das System er-
reicht im Automatikbetrieb den höchsten
Wirkungsgrad.
KENNENLERNEN IHRES FAHRZEUGS
56

HINWEIS:
• Es ist nicht notwendig, die Temperaturein-stellungen für kalte oder aufgewärmte Fahr-
zeuge zu verändern. Das System stellt au-
tomatisch Temperatur, Modus und
Gebläsestufe so ein, dass der Komfort so
schnell wie möglich erreicht wird.
• Die Temperatur kann in US- oder metri- schen Einheiten angezeigt werden; der
Kunde kann die Einstellung von US- oder
metrischen Einheiten dabei selbst vorneh-
men. Weitere Informationen finden Sie un-
ter „Uconnect-Einstellungen“ in „Multime-
dia“ in der Bedienungsanleitung.
Für die höchstmögliche Temperatur in der
automatischen Betriebsart bleibt das Ge-
bläse während eines Kaltstarts in der nied-
rigsten Stufe, bis sich der Motor ausreichend
erwärmt hat. Die Geschwindigkeit des Geblä-
ses wird erhöht und geht in den automati-
schen Modus über.Manuelle Betriebsumgehung
Dieses System bietet eine vollständige Funk-
tionsliste manueller Umgehungen. Das Sym-
bol AUTO im vorderen ATC-Display erlischt,
wenn das System im manuellen Modus be-
trieben wird.
Bedienhinweise
Sommerbetrieb
Das Motorkühlsystem in einem Fahrzeug
muss mit hochwertigem Frostschutzmittel
gegen Korrosion und Überhitzung des Motors
geschützt werden. OAT-Kühlmittel (das
MS.90032 erfüllt) wird empfohlen.
Winterbetrieb
Für eine optimale Heiz- und Defrosterleis-
tung stellen Sie sicher, dass das Motorkühl-
system korrekt funktioniert und die richtige
Menge, Art und Konzentration von Kühlmittel
verwendet wird. Die Nutzung des Umluftbe-
triebs während der Wintermonate ist nicht zu
empfehlen, da dies zum Beschlagen der
Scheiben führt.
Längere Standzeit/Stilllegung
Bevor Sie Ihr Fahrzeug für zwei Wochen oder
länger nicht verwenden, z. B. weil Sie in
Urlaub fliegen, lassen Sie die Klimaanlage
im Leerlauf etwa fünf Minuten bei Frischluft-
gebläseeinstellung auf höchster Stufe laufen.
Dies gewährleistet eine adäquate System-
schmierung, um möglichen Kompressorschä-
den beim Neustart des Systems vorzubeu-
gen.
Beschlagen der Scheiben
Bei Nieselregen, sowie bei mildem und/oder
feuchtem Wetter neigen die Fahrzeugschei-
ben dazu, zu beschlagen. Um den Beschlag
der Scheiben zu entfernen, wählen Sie den
Defroster- oder Mix-Modus und erhöhen Sie
die vordere Gebläsedrehzahl. Verwenden Sie
den Umluftbetrieb ohne Klimaanlage nicht
für längere Zeit, da dies zum Beschlagen der
Scheiben führen kann.
57

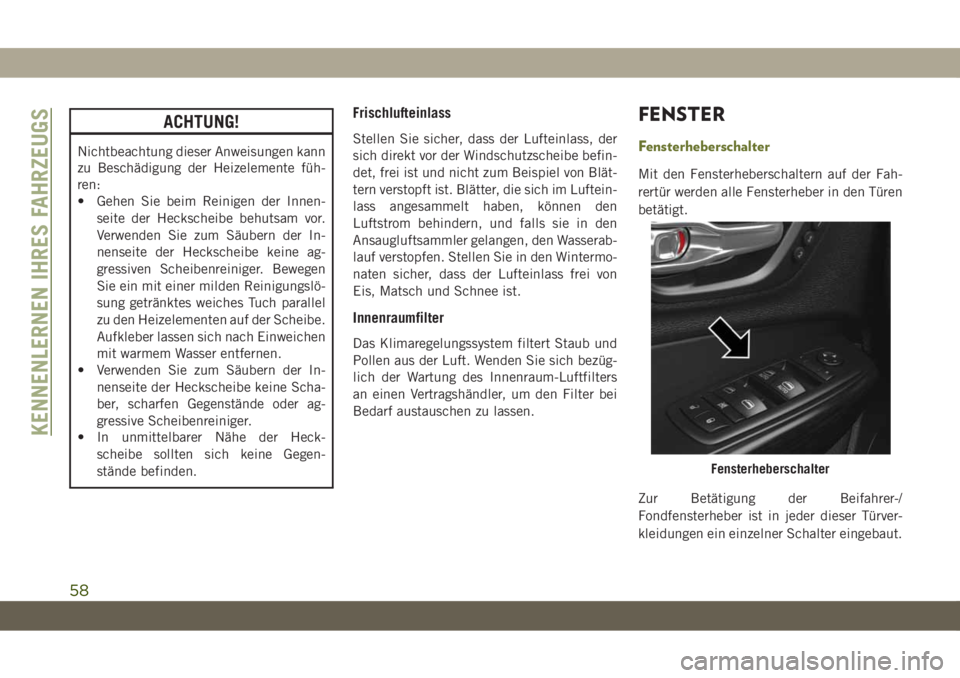

ACHTUNG!
Nichtbeachtung dieser Anweisungen kann
zu Beschädigung der Heizelemente füh-
ren:
• Gehen Sie beim Reinigen der Innen-seite der Heckscheibe behutsam vor.
Verwenden Sie zum Säubern der In-
nenseite der Heckscheibe keine ag-
gressiven Scheibenreiniger. Bewegen
Sie ein mit einer milden Reinigungslö-
sung getränktes weiches Tuch parallel
zu den Heizelementen auf der Scheibe.
Aufkleber lassen sich nach Einweichen
mit warmem Wasser entfernen.
• Verwenden Sie zum Säubern der In-
nenseite der Heckscheibe keine Scha-
ber, scharfen Gegenstände oder ag-
gressive Scheibenreiniger.
• In unmittelbarer Nähe der Heck-
scheibe sollten sich keine Gegen-
stände befinden.
Frischlufteinlass
Stellen Sie sicher, dass der Lufteinlass, der
sich direkt vor der Windschutzscheibe befin-
det, frei ist und nicht zum Beispiel von Blät-
tern verstopft ist. Blätter, die sich im Luftein-
lass angesammelt haben, können den
Luftstrom behindern, und falls sie in den
Ansaugluftsammler gelangen, den Wasserab-
lauf verstopfen. Stellen Sie in den Wintermo-
naten sicher, dass der Lufteinlass frei von
Eis, Matsch und Schnee ist.
Innenraumfilter
Das Klimaregelungssystem filtert Staub und
Pollen aus der Luft. Wenden Sie sich bezüg-
lich der Wartung des Innenraum-Luftfilters
an einen Vertragshändler, um den Filter bei
Bedarf austauschen zu lassen.
FENSTER
Fensterheberschalter
Mit den Fensterheberschaltern auf der Fah-
rertür werden alle Fensterheber in den Türen
betätigt.
Zur Betätigung der Beifahrer-/
Fondfensterheber ist in jeder dieser Türver-
kleidungen ein einzelner Schalter eingebaut.
Fensterheberschalter
KENNENLERNEN IHRES FAHRZEUGS
58
