РЕКОМЕНДАЦИИ ПО
ИСПОЛЬЗОВАНИЮ
РУКОВОДСТВА
Необходимые сведения
Обращайтесь к разделу «Содержание»,
чтобы определить, в каком разделе нахо-
дится необходимая вам информация.
Поскольку технические характеристики
вашего автомобиля зависят от элементов
заказанного оборудования, некоторые
описания и рисунки могут отличаться от
оборудования, установленного в вашем
автомобиле.
Подробный предметный указатель в
конце руководства по эксплуатации со-
держит полный список всех тем.
Символы
У некоторых узлов автомобиля имеются
цветные ярлыки, символы на которых ука-
зывают на меры предосторожности, кото-
рые следует соблюдать при использова-
нии данного компонента. Для получения
дополнительной информации о симво-лах, используемых на вашем автомо-
биле, см. «Предупреждающие индика-
торы и сообщения» в разделе
«Знакомство с приборной панелью».
ПРЕДУПРЕЖДЕНИЕ ОБ
ОПРОКИДЫВАНИИ
Внедорожные автомобили имеют значи-
тельно более высокие шансы опрокиды-
вания, чем другие типы автомобилей.
Данный автомобиль имеет высокий до-
рожный просвет, и его центр тяжести на-
ходится выше, чем у большинства легко-
вых автомобилей. Он обладает более
высокой эффективностью в различных
ситуациях езды вне дорог. При неосто-
рожном управлении автомобиль может
выйти из-под контроля водителя. В связи
с более высоким расположением центра
тяжести, ваш автомобиль может потерять
управляемость и опрокинуться в тех ситу-
ациях, в которых другие автомобили со-
хранят устойчивость.
Избегайте крутых поворотов, резких ма-
невров и иных опасных действий, кото-
рые могут привести к потере управляе-мости автомобиля. Пренебрежение
мерами безопасности при управлении
автомобилем может привести к столкно-
вению, опрокидыванию автомобиля или
послужить причиной серьезных травм
или смерти. Будьте аккуратны при вожде-
нии.
Неиспользование ремней безопасности
водителем и пассажирами является од-
ной из основных причин тяжелых травм и
гибели людей. При опрокидывании опас-
ность погибнуть для непристегнутого че-
ловека гораздо выше, чем для пристегну-
того. Всегда пристегивайте ремни
безопасности.
Ярлык предупреждения об
опрокидывании
ВВЕДЕНИЕ
3

ГРАФИЧЕСКОЕ СОДЕРЖАНИЕ
ЗНАКОМСТВО С АВТОМОБИЛЕМ
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
БЕЗОПАСНОСТЬ
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МУЛЬТИМЕДИЙНАЯ СИСТЕМА
ПОДДЕРЖКА КЛИЕНТОВ
ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ

ГРАФИЧЕСКОЕ СОДЕРЖАНИЕ
ПРИБОРНАЯ ПАНЕЛЬ.........10
ВНУТРЕННИЕ ЭЛЕМЕНТЫ......11
ГРАФИЧЕСКОЕ СОДЕРЖАНИЕ
9

ПРИБОРНАЯ ПАНЕЛЬ
Приборная панель
1 — Органы управления дисплеем щитка приборов 6 — Зажигание
2 — Многофункциональный рычаг (за рулевым колесом) 7 — Система Uconnect
3 — Щиток приборов 8 — Панель переключателей
4 — Органы управления скоростью 9 — Органы управления микроклиматом
5 — Переключатель стеклоочистителя ветрового стекла (за руле-
вым колесом)10 — Переключатель Selec-Terrain
ГРАФИЧЕСКОЕ СОДЕРЖАНИЕ
10

Значок Описание
Кнопка «SYNC» — если установлена
Для включения/выключения функции синхронизации нажмите кнопку SYNC (СИНХРОНИЗАЦИЯ) на сенсорном
экране. Когда эта функция включена, загорается индикатор SYNC (СИНХРОНИЗАЦИЯ). Функция SYNC (СИНХ-
РОНИЗАЦИЯ) используется для синхронизации температурных настроек для пассажира с температурными
настройками для водителя. Изменение температурных настроек для пассажира в режиме SYNC (СИНХРОНИ-
ЗАЦИЯ) приведет к автоматическому выходу из этой функции.
Ручка лицевой
панели
Кнопки на сенсор-
ном экране
Управление вентилятором
Регулятор скорости вращения вентилятора служит для управления количеством воздуха, направляемого через
климатическую систему. Предусмотрено семь скоростей работы вентилятора. Регулировка скорости вращения
вентилятора приведет к переходу с автоматического режима в режим ручной работы. Скорость вращения
можно выбрать с помощью регулятора вентилятора на лицевой панели или с помощью кнопок на сенсорном
экране.
•Лицевая панель:Скорость вращения вентилятора увеличивается при повороте регулятора по часовой
стрелке из положения минимальной частоты вращения. Скорость вращения вентилятора уменьшается при
повороте регулятора против часовой стрелки.
•Сенсорный экран:Для снижения скорости вращения вентилятора используйте маленькую пиктограмму
вентилятора, а для увеличения частоты вращения вентилятора – большую. Кроме того, частоту вращения
вентилятора можно выбрать, нажав на строку состояния вентилятора между пиктограммами.
Режим «Панель»
Режим «Панель»
Воздух поступает из отверстий на панели приборов. Каждое из этих отверстий можно регулировать индивиду-
ально, направляя поток воздуха в нужную область. Дефлекторы центрального и боковых отверстий можно пе-
ремещать вверх/вниз и вправо/влево для регулировки направления потока воздуха. Под дефлекторами нахо-
дится диск управления заслонкой, который позволяет перекрыть или уменьшить воздушный поток из этих
отверстий.
53

Функции климат-контроля
A/C (система кондиционирования
воздуха)
С помощью кнопки Air Conditioning (Кон-
диционирование воздуха, A/C) оператор
может вручную включить или выключить
систему кондиционирования воздуха.
При включении системы кондициониро-
вания воздуха холодный сухой воздух бу-
дет поступать через вентиляционные от-
верстия в кабину. Для большей экономии
топлива нажмите кнопку A/C, чтобы вы-
ключить систему кондиционирования воз-
духа, и вручную отрегулируйте вентиля-
тор и настройки режима воздушного
потока. Также убедитесь в том, что вы
выбрали только режимы Panel (Панель),
Bi-Level (Два уровня) или Floor (Пол).
ПРИМЕЧАНИЕ:
• Если на ветровом или боковых стеклах
появляется влага или они запотевают,
выберите режим Defrost (Обогрев
стекла) и отрегулируйте скорость венти-
лятора при необходимости.• Если чувствуется, что система кондици-
онирования воздуха работает хуже, чем
ожидалось, следует проверить радиа-
тор и конденсатор системы кондициони-
рования (A/C), расположенные спереди
автомобиля, на предмет засорения их
грязью или насекомыми. В случае необ-
ходимости промойте конденсатор спе-
реди слабой струей воды так, чтобы
вода прошла сквозь него.
MAX A/C
MAX A/C устанавливает режим управле-
ния на максимальное охлаждение.
Нажмите и отпустите кнопку для переклю-
чения между режимом MAX A/C и преды-
дущими настройками. Кнопка загорается,
когда включен режим MAX A/C.
В режиме MAX A/C уровень и режим вен-
тилятора могут быть отрегулированы в
соответствии с предпочтениями пользо-
вателя. При нажатии на другие настройки
система MAX A/C переключится на вы-
бранные настройки и выйдет из режима
MAX A/C.
Рециркуляция
Использование рециркуляции в холодную
погоду может привести к запотеванию
стекол. Функция рециркуляции может
быть недоступна (программная кнопка на
сенсорном экране деактивирована), если
условия таковы, что возможно образова-
ние конденсата на внутренней стороне
лобового стекла.
В системах с ручным климат-контролем
для улучшения работы режим рециркуля-
ции не разрешается использовать в ре-
жиме «Оттаивание». При выборе этого
режима произойдет автоматическое от-
ключение рециркуляции. Попытка ис-
пользовать рециркуляцию в этом режиме
приведет к миганию светодиодного инди-
катора и последующему отключению ре-
циркуляции.
55

из любого положения в полностью закры-
тое положение. Если люк крыши нахо-
дится в открытом или вентилируемом по-
ложении, то шторка будет закрыта до
наполовину открытого положения и оста-
новится; нажатие и отпускание переклю-
чателя шторки вперед автоматически
полностью закрывает люк крыши и
шторку. Каждый раз, когда выключатель
отпускается, движение прекращается, и
шторка остается в частично закрытом по-
ложении до тех пор, пока выключатель
снова не будет сдвинут вперед.
Функция защиты от защемления
Эта функция позволяет определять нали-
чие препятствий в проеме люка во время
операции экспресс-закрытия. Если на
пути движения люка определено какое-
либо препятствие, люк автоматически от-
крывается. В этом случае следует устра-
нить препятствие.ПРИМЕЧАНИЕ:
Если три последовательных попытки за-
крытия верхнего люка приводят к сраба-
тыванию защиты от защемления, защита
от защемления будет выключена, и чет-
вертая попытка закрытия будет выпол-
няться вручную с отключенной защитой
от защемления.
Техническое обслуживание
верхнего люка
Для чистки стеклянной панели пользуй-
тесь только средствами, которые не со-
держат абразивных элементов, и мягкой
ветошью.
Работа при выключенном
зажигании
Выключатель привода верхнего люка ос-
тается включенным приблизительно в те-
чение 10 минут с момента перевода зажи-
гания в положение OFF/LOCK (ВЫКЛ./
БЛОКИРОВКА). При открытии любой из
дверей производится отмена этой функ-
ции.ПРИМЕЧАНИЕ:
Время отключения зажигания программи-
руется при помощи системы Uconnect. За
дополнительной информацией обрати-
тесь к пункту "Настройки системы
Uconnect" в главе "Мультимедийная сис-
тема" в руководстве по эксплуатации.
КАПОТ
Открытие капота
Чтобы открыть капот, необходимо разбло-
кировать два замка.
1. Потяните рычаг разблокировки капота,
находящийся под приборной панелью
со стороны водителя.
2. Выйдите из автомобиля и потяните
рычаг отпускания предохранительной
защелки (к себе). Рычаг отпускания
предохранительной защелки располо-
жен за передним краем капота, не-
много в стороне от центра вправо.
63

ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
ДИСПЛЕЙ ЩИТКА ПРИБОРОВ . . .74
Расположение и органы управления
дисплея щитка приборов.........74
Варианты выбора на дисплее щитка
приборов....................75
Сообщения на моделях с дизельным
двигателем..................75
Сообщения сажевого фильтра
(DPF)......................76
ПРЕДУПРЕЖДАЮЩИЕ ИНДИКА-
ТОРЫ И СООБЩЕНИЯ.........76
Предупреждающие индикаторы
красного цвета................77
Предупреждающие индикаторы
желтогоцвета.................81
Световые индикаторы желтого цвета. .87
Световые индикаторы зеленого
цвета ......................88Световые индикаторы белого цвета . .90
Световые индикаторы синего цвета . .91БОРТОВАЯ ДИАГНОСТИЧЕСКАЯ
СИСТЕМА—OBDII ...........91
Информационная безопасность
бортовой диагностической системы
(OBD II).....................92
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
73

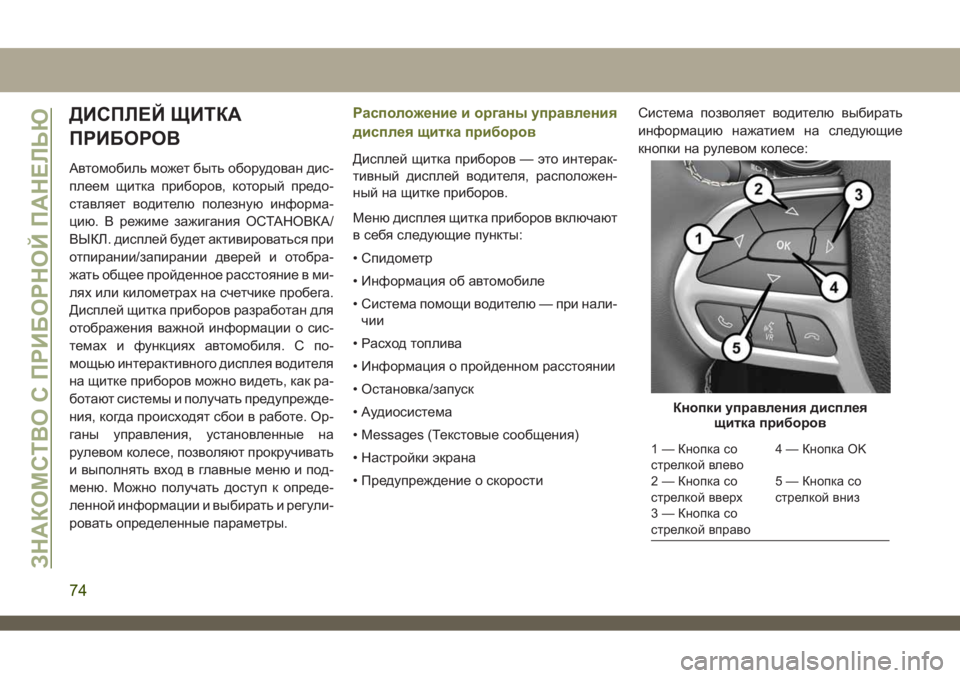

ДИСПЛЕЙ ЩИТКА
ПРИБОРОВ
Автомобиль может быть оборудован дис-
плеем щитка приборов, который предо-
ставляет водителю полезную информа-
цию. В режиме зажигания ОСТАНОВКА/
ВЫКЛ. дисплей будет активироваться при
отпирании/запирании дверей и отобра-
жать общее пройденное расстояние в ми-
лях или километрах на счетчике пробега.
Дисплей щитка приборов разработан для
отображения важной информации о сис-
темах и функциях автомобиля. С по-
мощью интерактивного дисплея водителя
на щитке приборов можно видеть, как ра-
ботают системы и получать предупрежде-
ния, когда происходят сбои в работе. Ор-
ганы управления, установленные на
рулевом колесе, позволяют прокручивать
и выполнять вход в главные меню и под-
меню. Можно получать доступ к опреде-
ленной информации и выбирать и регули-
ровать определенные параметры.
Расположение и органы управления
дисплея щитка приборов
Дисплей щитка приборов — это интерак-
тивный дисплей водителя, расположен-
ный на щитке приборов.
Меню дисплея щитка приборов включают
в себя следующие пункты:
• Спидометр
• Информация об автомобиле
• Система помощи водителю — при нали-
чии
• Расход топлива
• Информация о пройденном расстоянии
• Остановка/запуск
• Аудиосистема
• Messages (Текстовые сообщения)
• Настройки экрана
• Предупреждение о скоростиСистема позволяет водителю выбирать
информацию нажатием на следующие
кнопки на рулевом колесе:
Кнопки управления дисплея
щитка приборов
1 — Кнопка со
стрелкой влево4 — Кнопка OK
2 — Кнопка со
стрелкой вверх5 — Кнопка со
стрелкой вниз
3 — Кнопка со
стрелкой вправо
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
74

•Кнопка со стрелкой вверх
Для прокрутки вверх нажмите и отпус-
тите кнопку со стрелкойвверхв главном
меню и в подменю.
•Кнопка со стрелкой вниз
Для прокрутки вниз нажмите и отпустите
кнопку со стрелкойвнизв главном меню
и в подменю.
•Кнопка со стрелкой вправо
Нажмите и отпустите кнопку со стрелкой
вправодля доступа к экранам инфор-
мации или подменю из главного меню.
•Кнопка со стрелкой влево
Нажмите и отпустите кнопку со стрелкой
влеводля доступа к экранам информа-
ции или подменю из главного меню.
•Кнопка OK
Нажмите кнопкуOKдля доступа/выбора
экранов информации или подменю из
главного меню. Нажмите и удерживайте
нажатой кнопкуOK, чтобы сбросить
отображаемую/выбранную функцию, ко-
торую можно сбросить.Варианты выбора на дисплее
щитка приборов
На дисплее щитка приборов можно про-
сматривать следующие пункты меню:
Спидометр Остановка/запуск
Информация об
автомобилеАудиосистема
Система помощи
водителюMessages (Тексто-
вые сообщения)
Расход топлива Настройки экрана
Указатель частич-
ного пробегаИндикатор переклю-
чения передач (GSI)
ПРИМЕЧАНИЕ:
В зависимости от параметров автомоби-
лей настройки функции могут быть раз-
ными. Дополнительную информацию см.
в главе "Дисплей щитка приборов" в раз-
деле "Знакомство с приборной панелью"
в руководстве пользователя.
Сообщения на моделях с
дизельным двигателем
При возникновении соответствующих ус-
ловий на дисплее щитка приборов отоб-
ражаются следующие сообщения:• Фильтр системы выпуска отработавших
газов практически полностью загрязнен.
Аккуратно двигайтесь с постоянной ско-
ростью для сброса данного сообщения
• Фильтр системы выпуска отработавших
газов загрязнен — уменьшите скорость
и обратитесь к дилеру
• Необходимо техническое обслуживание
системы выпуска отработавших газов —
обратитесь к дилеру
• Система выпуска отработавших газов —
Фильтр загрязнен на XX%, требуется
техническое обслуживание, обратитесь
к дилеру
• Выполняется регенерация системы вы-
пуска отработавших газов, продолжайте
движение
• Система выпуска отработавших газов —
регенерация выполнена
• Двигатель не запустится через XXXX
миль (XXXX км), низкий уровень AdBlue,
как можно скорее залейте жидкость
• Двигатель не запустится через XXXX
миль (XXXX км), залейте жидкость
AdBlue
75
