JEEP CHEROKEE 2021 Drift- och underhållshandbok (in Swedish)

119
Passagerarsätenas lämplighet för användning med ISOFIX-barnstolar
Tabellerna nedan visar de olika installationsmöjligheterna för ISOFIX-barnstolar på säten utrustade med ISOFIX-fästen enligt europeisk stan-
dard ECE 16.
Fasta och skjutbara säten
Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek Fäste Främre pas
-
sagerarplats Baksätets
ytterplatser Rt./Lt.
(Hö/Vä). Baksätets
mittplats Mellansä
-
tets ytter -
platser Mellansä
-
tets mittplats Andra
platser
Babylift F ISO/L1 X XX Ej tillämpl. Ej tillämpl. Ej tillämpl.
G ISO/L2 X XX Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
0 – upp till
10 kg E ISO/R1 X
ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
0+ – upp till
13 kg E ISO/R1 X
ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
D ISO/R2 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
C ISO/R3 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) XXX Ej tillämpl. Ej tillämpl. Ej tillämpl.
I – 9 till
18 kg D ISO/R2 X
ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
C ISO/R3 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
B ISO/F2 X IUF-ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
B1 ISO/F2X X IUF-ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
A ISO/F3 X IUF-ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 119

SÄKERHET
120
Förklaring av bokstäverna i tabellen ovan:(1) = För den barnsäkerhetsutrustning som inte använder samma storleks-/klassidentifiering som ISO/XX (A till G) för tillämplig viktgrupp ska biltillverkaren
ange de fordonsspecifika ISOFIX-barnstolar som rekommenderas för varje position.
IUF = Lämplig för framåtriktade ISOFIX-barnstolar av kategorin universal, godkända för denna viktgrupp.X = ISOFIX-position inte lämplig för ISOFIX-barnstolar i denna viktgrupp och/eller storleksklass.IL = Lämplig för specifika ISOFIX-barnstolar som anges i bifogad lista. Dessa ISOFIX-barnstolar kan vara av kategorin ”specifik för fordon”, ”begränsad” eller
”semiuniversal”.
Följ alltid anvisningarna från bilbarnstolstillverkaren vid montering av bilbarnstol. Alla barnstolar monteras inte på det sätt som beskrivs här. När du
använder en universell ISOFIX-barnstol får du endast använda godkända barnstolar med märkningen ECE R44 (version R44/03 eller senare) ”Universal
ISOFIX”.II – 15 till
25 kg
(1)
XIL X Ej tillämpl. Ej tillämpl. Ej tillämpl.
III – 22 till
36 kg (1)

X IL
X Ej tillämpl. Ej tillämpl. Ej tillämpl.
Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek Fäste Främre pas
-
sagerarplats Baksätets
ytterplatser Rt./Lt.
(Hö/Vä). Baksätets
mittplats Mellansä
-
tets ytter -
platser Mellansä
-
tets mittplats Andra
platser
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 120

121
(Fortsatt)

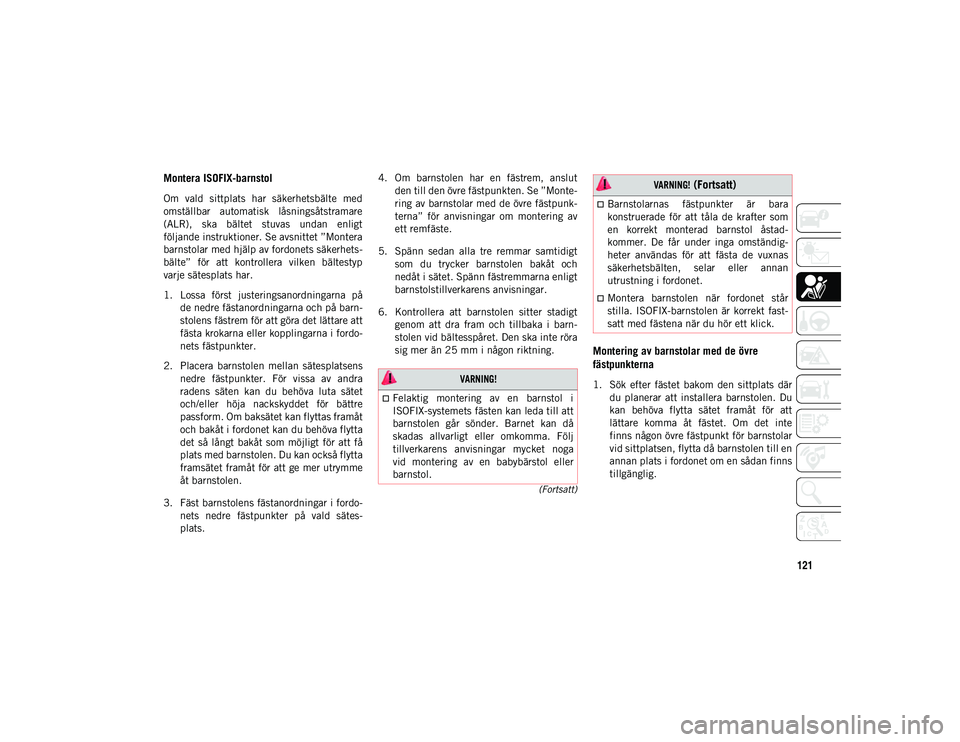

Montera ISOFIX-barnstol
Om vald sittplats har säkerhetsbälte med
omställbar automatisk låsningsåtstramare
(ALR), ska bältet stuvas undan enligt
följande instruktioner. Se avsnittet ”Montera
barnstolar med hjälp av fordonets säkerhets-
bälte” för att kontrollera vilken bältestyp
varje sätesplats har.
1. Lossa först justeringsanordningarna påde nedre fästanordningarna och på barn-
stolens fästrem för att göra det lättare att
fästa krokarna eller kopplingarna i fordo-
nets fästpunkter.
2. Placera barnstolen mellan sätesplatsens nedre fästpunkter. För vissa av andra
radens säten kan du behöva luta sätet
och/eller höja nackskyddet för bättre
passform. Om baksätet kan flyttas framåt
och bakåt i fordonet kan du behöva flytta
det så långt bakåt som möjligt för att få
plats med barnstolen. Du kan också flytta
framsätet framåt för att ge mer utrymme
åt barnstolen.
3. Fäst barnstolens fästanordningar i fordo- nets nedre fästpunkter på vald sätes-
plats. 4. Om barnstolen har en fästrem, anslut
den till den övre fästpunkten. Se ”Monte-
ring av barnstolar med de övre fästpunk-
terna” för anvisningar om montering av
ett remfäste.
5. Spänn sedan alla tre remmar samtidigt som du trycker barnstolen bakåt och
nedåt i sätet. Spänn fästremmarna enligt
barnstolstillverkarens anvisningar.
6. Kontrollera att barnstolen sitter stadigt genom att dra fram och tillbaka i barn-
stolen vid bältesspåret. Den ska inte röra
sig mer än 25 mm i någon riktning.
Montering av barnstolar med de övre
fästpunkterna
1. Sök efter fästet bakom den sittplats därdu planerar att installera barnstolen. Du
kan behöva flytta sätet framåt för att
lättare komma åt fästet. Om det inte
finns någon övre fästpunkt för barnstolar
vid sittplatsen, flytta då barnstolen till en
annan plats i fordonet om en sådan finns
tillgänglig.
VARNING!

Felaktig montering av en barnstol i
ISOFIX-systemets fästen kan leda till att
barnstolen går sönder. Barnet kan då
skadas allvarligt eller omkomma. Följ
tillverkarens anvisningar mycket noga
vid montering av en babybärstol eller
barnstol.
Barnstolarnas fästpunkter är bara
konstruerade för att tåla de krafter som
en korrekt monterad barnstol åstad-
kommer. De får under inga omständig-
heter användas för att fästa de vuxnas
säkerhetsbälten, selar eller annan
utrustning i fordonet.
Montera barnstolen när fordonet står
stilla. ISOFIX-barnstolen är korrekt fast-
satt med fästena när du hör ett klick.

VARNING!
(Fortsatt)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 121

SÄKERHET
122

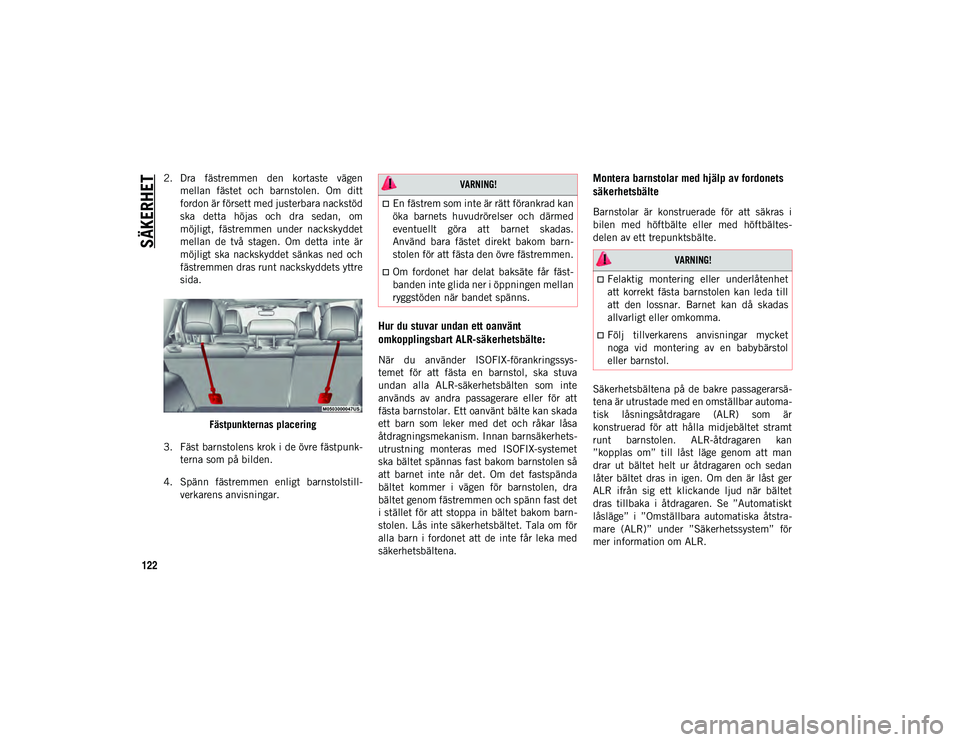

2. Dra fästremmen den kortaste vägenmellan fästet och barnstolen. Om ditt
fordon är försett med justerbara nackstöd
ska detta höjas och dra sedan, om
möjligt, fästremmen under nackskyddet
mellan de två stagen. Om detta inte är
möjligt ska nackskyddet sänkas ned och
fästremmen dras runt nackskyddets yttre
sida.
Fästpunkternas placering
3. Fäst barnstolens krok i de övre fästpunk- terna som på bilden.
4. Spänn fästremmen enligt barnstolstill- verkarens anvisningar.
Hur du stuvar undan ett oanvänt
omkopplingsbart ALR-säkerhetsbälte:
När du använder ISOFIX-förankringssys-
temet för att fästa en barnstol, ska stuva
undan alla ALR-säkerhetsbälten som inte
används av andra passagerare eller för att
fästa barnstolar. Ett oanvänt bälte kan skada
ett barn som leker med det och råkar låsa
åtdragningsmekanism. Innan barnsäkerhets-
utrustning monteras med ISOFIX-systemet
ska bältet spännas fast bakom barnstolen så
att barnet inte når det. Om det fastspända
bältet kommer i vägen för barnstolen, dra
bältet genom fästremmen och spänn fast det
i stället för att stoppa in bältet bakom barn-
stolen. Lås inte säkerhetsbältet. Tala om för
alla barn i fordonet att de inte får leka med
säkerhetsbältena.
Montera barnstolar med hjälp av fordonets
säkerhetsbälte
Barnstolar är konstruerade för att säkras i
bilen med höftbälte eller med höftbältes-
delen av ett trepunktsbälte.
Säkerhetsbältena på de bakre passagerarsä-
tena är utrustade med en omställbar automa-
tisk låsningsåtdragare (ALR) som är
konstruerad för att hålla midjebältet stramt
runt barnstolen. ALR-åtdragaren kan
”kopplas om” till låst läge genom att man
drar ut bältet helt ur åtdragaren och sedan
låter bältet dras in igen. Om den är låst ger
ALR ifrån sig ett klickande ljud när bältet
dras tillbaka i åtdragaren. Se ”Automatiskt
låsläge” i ”Omställbara automatiska åtstra-
mare (ALR)” under ”Säkerhetssystem” för
mer information om ALR.

VARNING!

En fästrem som inte är rätt förankrad kan
öka barnets huvudrörelser och därmed
eventuellt göra att barnet skadas.
Använd bara fästet direkt bakom barn-
stolen för att fästa den övre fästremmen.
Om fordonet har delat baksäte får fäst-
banden inte glida ner i öppningen mellan
ryggstöden när bandet spänns.
VARNING!

Felaktig montering eller underlåtenhet
att korrekt fästa barnstolen kan leda till
att den lossnar. Barnet kan då skadas
allvarligt eller omkomma.
Följ tillverkarens anvisningar mycket
noga vid montering av en babybärstol
eller barnstol.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 122

123
Montering av barnstol med en omställbart
automatiskt låsläge (ALR)
Barnstolar är konstruerade för att säkras i
bilen med höftbälte eller med höftbältes-
delen av ett trepunktsbälte.
1. Placera barnstolen mitt i sittställningen.För vissa av andra radens säten kan du
behöva luta sätet och/eller höja nack-
skyddet för bättre passform. Om baksätet
kan flyttas framåt och bakåt i fordonet
kan du behöva flytta det så långt bakåt
som möjligt för att få plats med barn-
stolen. Du kan också flytta framsätet
framåt för att ge mer utrymme åt barn-
stolen.
2. Dra ut tillräcklig bälteslängd ur rullen så att bältet kan dras i bältesspåret i barn-
stolen. Vrid inte bältet i bältesspåret. 3. Skjut in fästtungan i spännet tills det
hörs ett ”klick”.
4. Dra i bältet så att höftbandet ligger tätt mot barnstolen.
5. Lås bältet genom att först dra ut hela axelbandet ur rullen. Låt sedan bältet
dras tillbaka in i rullen. När bältet rullas
upp hörs ett klick. Detta betyder att
säkerhetsbältet är nu i det automatiska
låsläget.
6. Försök dra ut bältet helt ur rullen. Om det är låst ska det inte gå att dra ut bältet.
Om upprullningsmekanismen är inte
låst,
upprepa moment 5.
7. Dra slutligen i bältet så att det inte finns något slack runt barnstolen medan du
skjuter barnstolen bakåt och nedåt i
fordonssätet.
8. Kontrollera att barnstolen sitter stadigt genom att dra fram och tillbaka i barn-
stolen vid bältesspåret. Den ska inte röra
sig mer än 25 mm i någon riktning.
Alla bältessystem kan lossa lite med tiden.
Därför bör bältet kontrolleras då och då och
stramas åt om det behövs.
Passagerarsätenas lämplighet för
användning med i-Size-barnstolar
De yttre sittplatserna i fordonets baksäte är
typgodkända för montering av de toppmo-
derna i-Size-barnstolarna.
Dessa barnstolar, som konstruerats och
typgodkänts enligt säkerhetsstandarden ECE
R129 (i-Size), säkerställer förbättrat skydd
för barnet när det färdas i fordonet:
Barnet måste sitta bakåtvänd tills han/hon
är 15 månader:
Det skydd barnstolen ger ökar i händelse
av en kollision från sidan:
Användning av ISOFIX-systemet rekom-
menderas för att undvika att barnstolen
monteras felaktigt:
Valet av barnstol, som inte görs enligt vikt
längre men enligt barnets höjd, under-
lättas:
Kompatibiliteten mellan fordonssätena
och barnstolen är bättre. i-Size-barnsto-
larna kan betraktas som ”Super-ISOFIX”,
vilket betyder att de passar perfekt i
typgodkända i-Size-säten, men att de även
passar i ISOFIX-typgodkända säten enligt
ECE R44-standarden.

VARNING!

Felaktig montering eller underlåtenhet
att korrekt fästa barnstolen kan leda till
att den lossnar. Barnet kan då skadas
allvarligt eller omkomma.
Följ tillverkarens anvisningar mycket
noga vid montering av en babybärstol
eller barnstol.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 123

SÄKERHET
124
OBS!:
De i-Size-typgodkända fordonssätena är märkta med symbolen som visas i figur XX.
I följande tabell anges var i fordonet i-Size-typgodkända barnstolar kan monteras enligt den europeiska ECE 129-standarden.
Förklaring av bokstäverna i tabellen ovan:i-U = Lämpligt för universella i-Size-barnstolar,
både bakåtvända och framåtriktade.
X = Sätet inte lämpligt för universella
i-Size-barnstolar.
Tabell placering av i-Size-godkänd barnstol
EnhetFrämre passagerarplats Baksätets ytterplatser Baksätets mittplats
i-Size-godkända barnstolar ISO/R2
Xi-U X
ISO/F2 Xi-U X
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 124

125

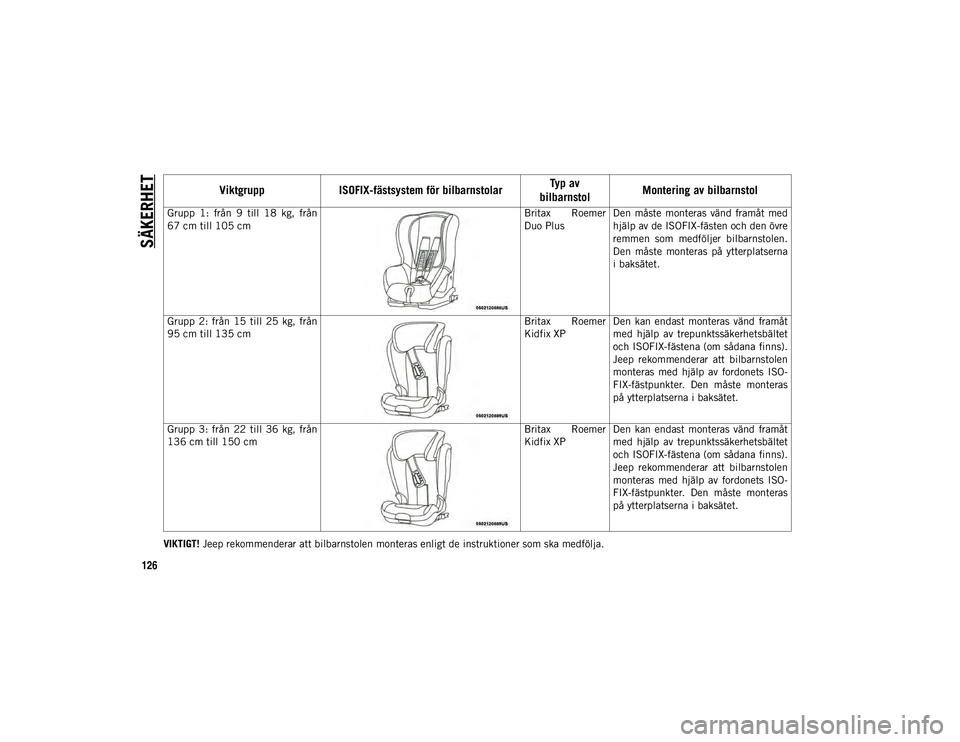

Bilbarnstolar för ditt fordon som rekommenderas av FCA
Lineaccessori omfattar ett komplett utbud av bilbarnstolar, som spänns fast med hjälp av säkerhetsbältet i tre förankringspunkter eller
ISOFIX-fästen.
ViktgruppISOFIX-fästsystem för bilbarnstolar Typ av
bilbarnstol Montering av bilbarnstol
Grupp 0+: från nyfödda upp till
13 kg, från 40 cm till 80 cm
Peg Pérego Primo Viaggio SL Universal-/ISOFIX-bilbarnstolar. Den
måste monteras vänd bakåt med hjälp
av endast fordonets säkerhetsbälten,
eller den särskilda ISOFIX-basen (som
kan köpas separat) och fordonets ISO-
FIX-fästen. Den måste monteras på
ytterplatserna i baksätet.
Peg Pérego
ISOFIX 0+1 K Base
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 125

SÄKERHET
126
VIKTIGT! Jeep rekommenderar att bilbarnstolen monteras enligt de instruktioner som ska medfölja.
Grupp 1: från 9 till 18 kg, från
67 cm till 105 cm
Britax Roemer
Duo PlusDen måste monteras vänd framåt med
hjälp av de ISOFIX-fästen och den övre
remmen som medföljer bilbarnstolen.
Den måste monteras på ytterplatserna
i baksätet.
Grupp 2: från 15 till 25 kg, från
95 cm till 135 cm Britax Roemer
Kidfix XPDen kan endast monteras vänd framåt
med hjälp av trepunktssäkerhetsbältet
och ISOFIX-fästena (om sådana finns).
Jeep rekommenderar att bilbarnstolen
monteras med hjälp av fordonets ISO-
FIX-fästpunkter. Den måste monteras
på ytterplatserna i baksätet.
Grupp 3: från 22 till 36 kg, från
136 cm till 150 cm Britax Roemer
Kidfix XPDen kan endast monteras vänd framåt
med hjälp av trepunktssäkerhetsbältet
och ISOFIX-fästena (om sådana finns).
Jeep rekommenderar att bilbarnstolen
monteras med hjälp av fordonets ISO-
FIX-fästpunkter. Den måste monteras
på ytterplatserna i baksätet.
Viktgrupp
ISOFIX-fästsystem för bilbarnstolar Typ av
bilbarnstol Montering av bilbarnstol
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 126

127
(Fortsatt)
(Fortsatt)

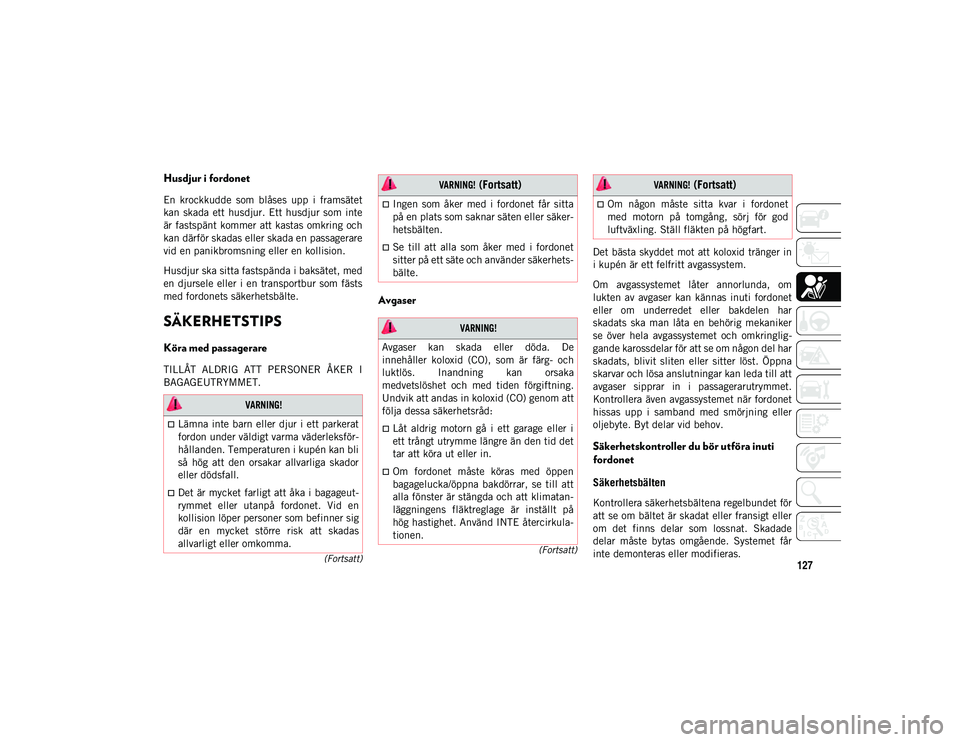

Husdjur i fordonet
En krockkudde som blåses upp i framsätet
kan skada ett husdjur. Ett husdjur som inte
är fastspänt kommer att kastas omkring och
kan därför skadas eller skada en passagerare
vid en panikbromsning eller en kollision.
Husdjur ska sitta fastspända i baksätet, med
en djursele eller i en transportbur som fästs
med fordonets säkerhetsbälte.
SÄKERHETSTIPS
Köra med passagerare
TILLÅT ALDRIG ATT PERSONER ÅKER I
BAGAGEUTRYMMET.
Avgaser
Det bästa skyddet mot att koloxid tränger in
i kupén är ett felfritt avgassystem.
Om avgassystemet låter annorlunda, om
lukten av avgaser kan kännas inuti fordonet
eller om underredet eller bakdelen har
skadats ska man låta en behörig mekaniker
se över hela avgassystemet och omkringlig-
gande karossdelar för att se om någon del har
skadats, blivit sliten eller sitter löst. Öppna
skarvar och lösa anslutningar kan leda till att
avgaser sipprar in i passagerarutrymmet.
Kontrollera även avgassystemet när fordonet
hissas upp i samband med smörjning eller
oljebyte. Byt delar vid behov.
Säkerhetskontroller du bör utföra inuti
fordonet
Säkerhetsbälten
Kontrollera säkerhetsbältena regelbundet för
att se om bältet är skadat eller fransigt eller
om det finns delar som lossnat. Skadade
delar måste bytas omgående. Systemet får
inte demonteras eller modifieras.

VARNING!

Lämna inte barn eller djur i ett parkerat
fordon under väldigt varma väderleksför-
hållanden. Temperaturen i kupén kan bli
så hög att den orsakar allvarliga skador
eller dödsfall.
Det är mycket farligt att åka i bagageut-
rymmet eller utanpå fordonet. Vid en
kollision löper personer som befinner sig
där en mycket större risk att skadas
allvarligt eller omkomma.
Ingen som åker med i fordonet får sitta
på en plats som saknar säten eller säker-
hetsbälten.
Se till att alla som åker med i fordonet
sitter på ett säte och använder säkerhets-
bälte.

VARNING!

Avgaser kan skada eller döda. De
innehåller koloxid (CO), som är färg- och
luktlös. Inandning kan orsaka
medvetslöshet och med tiden förgiftning.
Undvik att andas in koloxid (CO) genom att
följa dessa säkerhetsråd:
Låt aldrig motorn gå i ett garage eller i
ett trångt utrymme längre än den tid det
tar att köra ut eller in.
Om fordonet måste köras med öppen
bagagelucka/öppna bakdörrar, se till att
alla fönster är stängda och att klimatan-
läggningens fläktreglage är inställt på
hög hastighet. Använd INTE återcirkula-
tionen.

VARNING!
(Fortsatt)
Om någon måste sitta kvar i fordonet
med motorn på tomgång, sörj för god
luftväxling. Ställ fläkten på högfart.

VARNING!
(Fortsatt)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 127

SÄKERHET
128
(Fortsatt)
(Fortsatt)
De främre säkerhetsbältena måste bytas
efter en kollision. De bakre säkerhetsbältena
måste bytas efter en kollision om de har
skadats (böjd bältesrulle, skadat band etc.).
Om det råder tveksamheter angående skicket
på bältet eller åtstramaren ska bältesenheten
bytas.
Varningslampa för krockkudde
Varningslampan för krockkudde tänds
under fyra till åtta sekunder som en glöd-
lampskontroll när tändningen vrids till ON/
RUN (på/körning) första gången. Om lampan
inte lyser vid start, om den inte slocknar eller
om den tänds under körning måste systemet
kontrolleras av en auktoriserad återförsäljare
så snart som möjligt. Efter glödlampskon-
trollen tänds denna lampa med en ton om
något fel på krockkuddesystemet har
upptäckts. Den förblir sedan tänd tills felet
är åtgärdat. Om lampan tänds då och då eller
lyser under körning ska en auktoriserad åter-
försäljare omedelbart utföra service på
fordonet.
Se ”Krocksäkerhetssystem” i ”Säkerhet” för
mer information.
Defroster
Kontrollera funktionen genom att välja
defrosterläge och ställa fläktreglaget på
högsta läget. Man ska kunna känna luften
som blåser mot vindrutan. Låt en auktori-
serad återförsäljare kontrollera systemet om
defrostern inte fungerar.
Säkerhetsinformation om golvmattor
Lägg alltid golvmattor som är anpassade för
fordonet. Använd endast en golvmatta som
inte är stör funktionen för gas-, broms eller
kopplingspedalen. Använd endast en golv-
matta som är ordentligt fäst med sina fästen
så det inte kan glida ur läge och störa funk-
tionen för gaspedal, broms eller kopplingspe-
dalen eller på annat sätt utgöra en risk.

VARNING!

En felaktigt monterad, skadad, vikt,
staplad golvmatta eller skadade
fästelement för golvmatta kan leda till att
golvmattan hamnar i vägen för gas-, broms
eller kopplingspedalen och orsaka att man
förlorar kontrollen över fordonet.
Försiktighetsåtgärder för att undvika
ALLVARLIG PERSONSKADA eller
DÖDSFALL:
Fäst ALLTID golvmattan ordentligt i
dess fästen. Lägg INTE golvmattan upp
och ned eller vrid den. Drag lätt i golv-
mattan då och då för att bekräfta att den
sitter ordentligt i sina fästen.
TA ALLTID BORT DEN BEFINTLIGA
GOLVMATTAN FRÅN FORDONET
innan en annan golvmatta läggs in. Lägg
ALDRIG eller stapla en extra golvmatta
ovanpå en befintlig golvmatta.
Lägg ENDAST in golvmattor som är
anpassade för fordonet. Lägg ALDRIG in
en golvmatta som inte kan fästas ordent-
ligt i fordonet. Om en golvmatta behöver
bytas ska man endast använda
FCA-godkända golvmattor för just detta
fordons specifika märke, modell och
modellår.

VARNING!
(Fortsatt)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 128
