JEEP CHEROKEE 2021 Instructieboek (in Dutch)

199

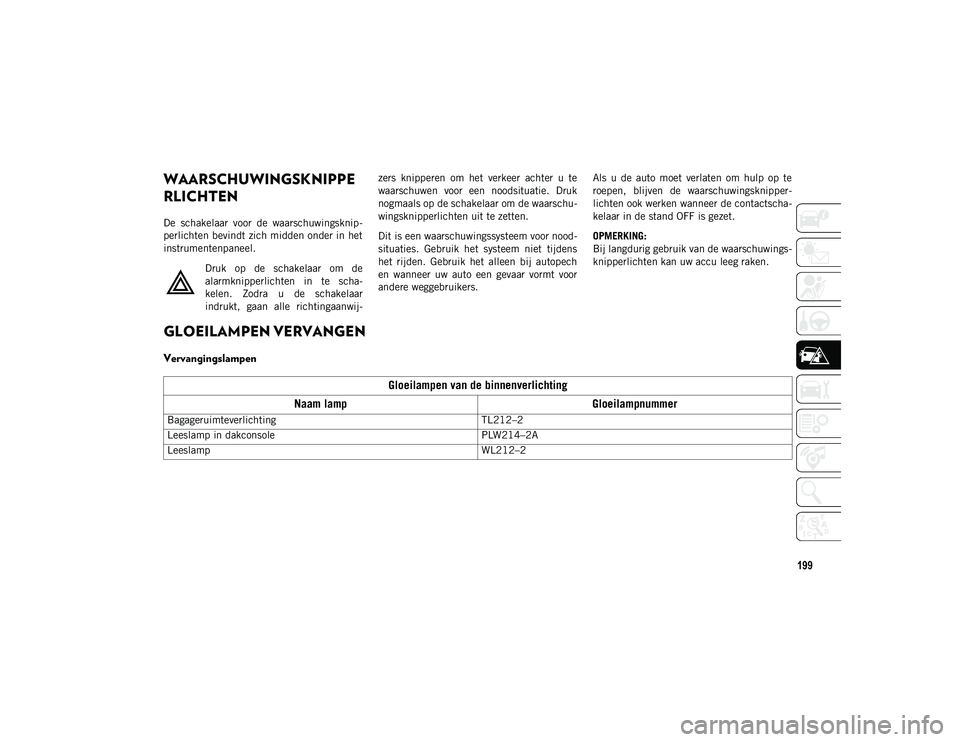

WAARSCHUWINGSKNIPPE
RLICHTEN
De schakelaar voor de waarschuwingsknip-
perlichten bevindt zich midden onder in het
instrumentenpaneel.Druk op de schakelaar om de
alarmknipperlichten in te scha-
kelen. Zodra u de schakelaar
indrukt, gaan alle richtingaanwij- zers knipperen om het verkeer achter u te
waarschuwen voor een noodsituatie. Druk
nogmaals op de schakelaar om de waarschu-
wingsknipperlichten uit te zetten.
Dit is een waarschuwingssysteem voor nood-
situaties. Gebruik het systeem niet tijdens
het rijden. Gebruik het alleen bij autopech
en wanneer uw auto een gevaar vormt voor
andere weggebruikers.
Als u de auto moet verlaten om hulp op te
roepen, blijven de waarschuwingsknipper-
lichten ook werken wanneer de contactscha-
kelaar in de stand OFF is gezet.
OPMERKING:
Bij langdurig gebruik van de waarschuwings-
knipperlichten kan uw accu leeg raken.
GLOEILAMPEN VERVANGEN
Vervangingslampen
Gloeilampen van de binnenverlichting
Naam lamp Gloeilampnummer
Bagageruimteverlichting TL212–2
Leeslamp in dakconsole PLW214–2A
Leeslamp WL212–2
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 199

IN GEVAL VAN NOOD/PECH
200

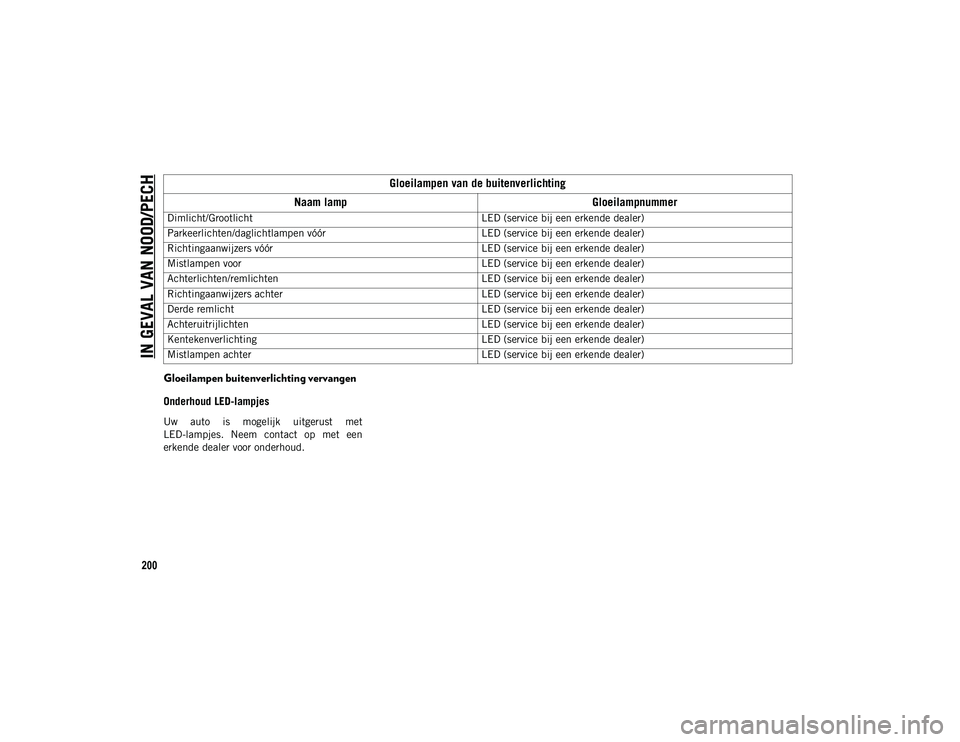

Gloeilampen buitenverlichting vervangen
Onderhoud LED-lampjes
Uw auto is mogelijk uitgerust met
LED-lampjes. Neem contact op met een
erkende dealer voor onderhoud.
Gloeilampen van de buitenverlichting
Naam lamp Gloeilampnummer
Dimlicht/Grootlicht LED (service bij een erkende dealer)
Parkeerlichten/daglichtlampen vóór LED (service bij een erkende dealer)
Richtingaanwijzers vóór LED (service bij een erkende dealer)
Mistlampen voor LED (service bij een erkende dealer)
Achterlichten/remlichten LED (service bij een erkende dealer)
Richtingaanwijzers achter LED (service bij een erkende dealer)
Derde remlicht LED (service bij een erkende dealer)
Achteruitrijlichten LED (service bij een erkende dealer)
Kentekenverlichting LED (service bij een erkende dealer)
Mistlampen achter LED (service bij een erkende dealer)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 200

201
(Vervolgd)

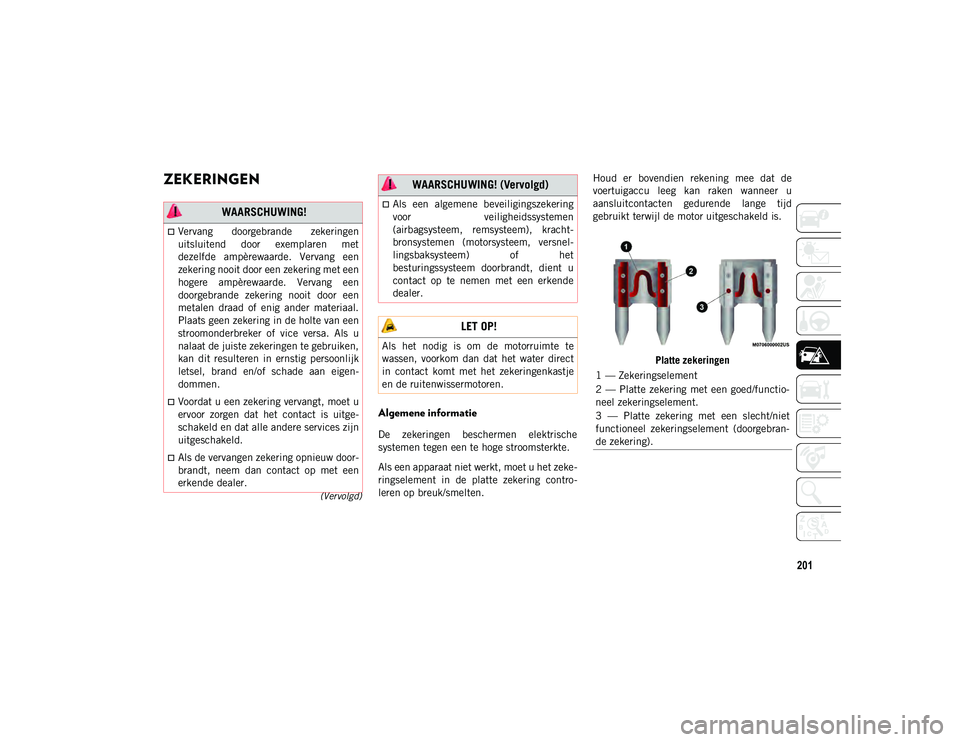

ZEKERINGEN
Algemene informatie
De zekeringen beschermen elektrische
systemen tegen een te hoge stroomsterkte.
Als een apparaat niet werkt, moet u het zeke-
ringselement in de platte zekering contro-
leren op breuk/smelten.Houd er bovendien rekening mee dat de
voertuigaccu leeg kan raken wanneer u
aansluitcontacten gedurende lange tijd
gebruikt terwijl de motor uitgeschakeld is.
Platte zekeringen
WAARSCHUWING!
Vervang doorgebrande zekeringen
uitsluitend door exemplaren met
dezelfde ampèrewaarde. Vervang een
zekering nooit door een zekering met een
hogere ampèrewaarde. Vervang een
doorgebrande zekering nooit door een
metalen draad of enig ander materiaal.
Plaats geen zekering in de holte van een
stroomonderbreker of vice versa. Als u
nalaat de juiste zekeringen te gebruiken,
kan dit resulteren in ernstig persoonlijk
letsel, brand en/of schade aan eigen-
dommen.
Voordat u een zekering vervangt, moet u
ervoor zorgen dat het contact is uitge-
schakeld en dat alle andere services zijn
uitgeschakeld.
Als de vervangen zekering opnieuw door-
brandt, neem dan contact op met een
erkende dealer.
Als een algemene beveiligingszekering
voor veiligheidssystemen
(airbagsysteem, remsysteem), kracht-
bronsystemen (motorsysteem, versnel-
lingsbaksysteem) of het
besturingssysteem doorbrandt, dient u
contact op te nemen met een erkende
dealer.
LET OP!
Als het nodig is om de motorruimte te
wassen, voorkom dan dat het water direct
in contact komt met het zekeringenkastje
en de ruitenwissermotoren.
WAARSCHUWING! (Vervolgd)
1 — Zekeringselement
2 — Platte zekering met een goed/functio-
neel zekeringselement.
3 — Platte zekering met een slecht/niet
functioneel zekeringselement (doorgebran-
de zekering).
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 201

IN GEVAL VAN NOOD/PECH
202

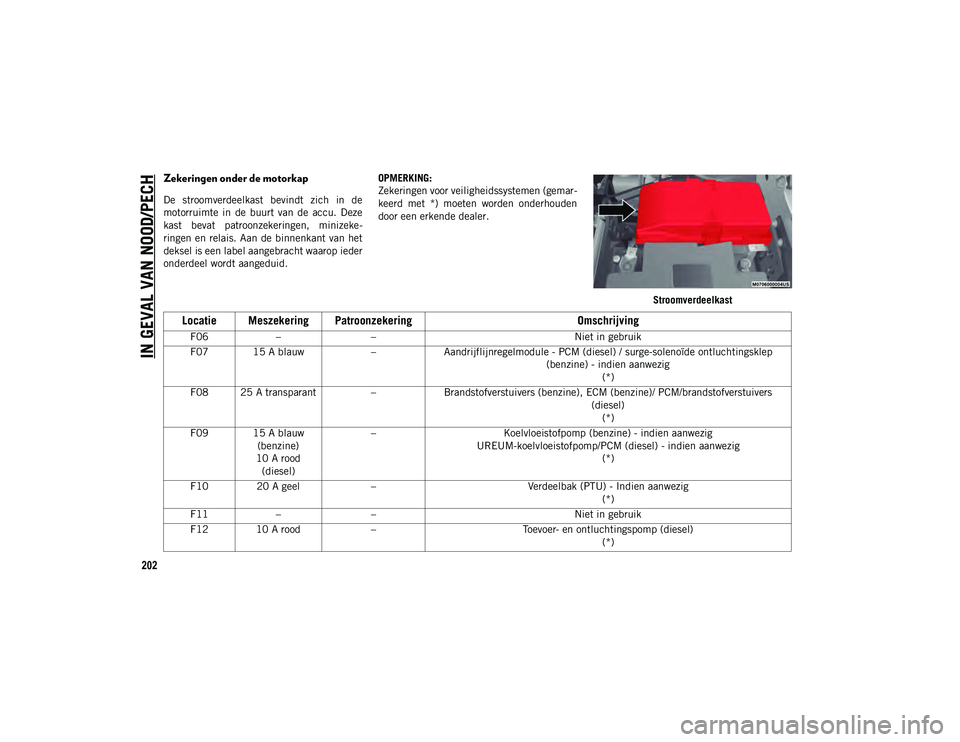

Zekeringen onder de motorkap
De stroomverdeelkast bevindt zich in de
motorruimte in de buurt van de accu. Deze
kast bevat patroonzekeringen, minizeke-
ringen en relais. Aan de binnenkant van het
deksel is een label aangebracht waarop ieder
onderdeel wordt aangeduid.OPMERKING:
Zekeringen voor veiligheidssystemen (gemar-
keerd met *) moeten worden onderhouden
door een erkende dealer.
Stroomverdeelkast
Locatie Meszekering Patroonzekering Omschrijving
F06– – Niet in gebruik
F07 15 A blauw –Aandrijflijnregelmodule - PCM (diesel) / surge-solenoïde ontluchtingsklep
(benzine) - indien aanwezig(*)
F08 25 A transparant –Brandstofverstuivers (benzine), ECM (benzine)/ PCM/brandstofverstuivers
(diesel)(*)
F09 15 A blauw (benzine)
10 A rood (diesel) –
Koelvloeistofpomp (benzine) - indien aanwezig
UREUM-koelvloeistofpomp/PCM (diesel) - indien aanwezig (*)
F10 20 A geel –
Verdeelbak (PTU) - Indien aanwezig
(*)
F11 – – Niet in gebruik
F12 10 A rood –Toevoer- en ontluchtingspomp (diesel)
(*)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 202

203

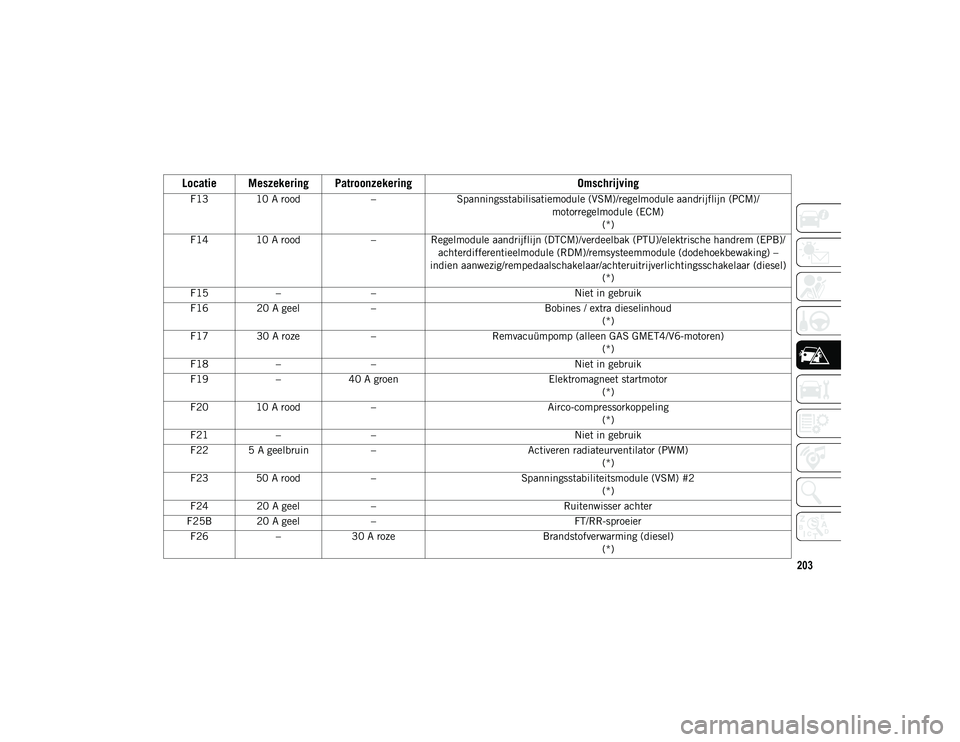

F13 10 A rood–Spanningsstabilisatiemodule (VSM)/regelmodule aandrijflijn (PCM)/
motorregelmodule (ECM)(*)
F14 10 A rood –Regelmodule aandrijflijn (DTCM)/verdeelbak (PTU)/elektrische handrem (EPB)/
achterdifferentieelmodule (RDM)/remsysteemmodule (dodehoekbewaking) –
indien aanwezig/rempedaalschakelaar/achteruitrijverlichtingsschakelaar (diesel) (*)
F15 – – Niet in gebruik
F16 20 A geel –Bobines / extra dieselinhoud
(*)
F17 30 A roze –Remvacuümpomp (alleen GAS GMET4/V6-motoren)
(*)
F18 – – Niet in gebruik
F19 –40 A groen Elektromagneet startmotor
(*)
F20 10 A rood –Airco-compressorkoppeling
(*)
F21 – – Niet in gebruik
F22 5 A geelbruin –Activeren radiateurventilator (PWM)
(*)
F23 50 A rood –Spanningsstabiliteitsmodule (VSM) #2
(*)
F24 20 A geel – Ruitenwisser achter
F25B 20 A geel – FT/RR-sproeier
F26 –30 A roze Brandstofverwarming (diesel)
(*)
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 203

IN GEVAL VAN NOOD/PECH
204

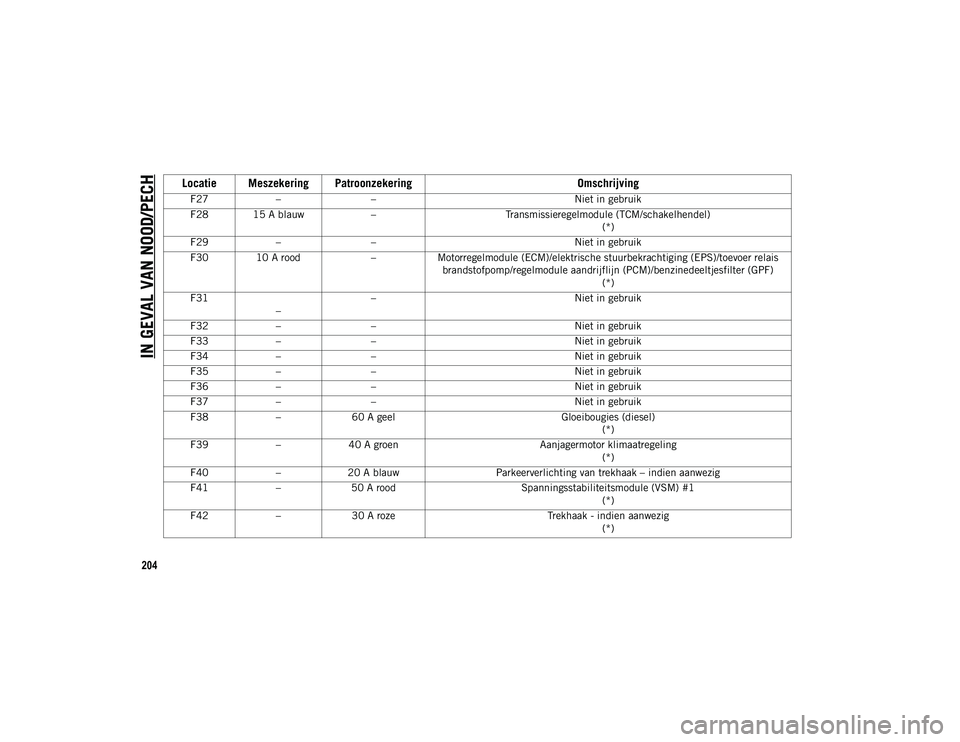

F27– – Niet in gebruik
F28 15 A blauw –Transmissieregelmodule (TCM/schakelhendel)
(*)
F29 – – Niet in gebruik
F30 10 A rood –Motorregelmodule (ECM)/elektrische stuurbekrachtiging (EPS)/toevoer relais
brandstofpomp/regelmodule aandrijflijn (PCM)/benzinedeeltjesfilter (GPF) (*)
F31
– –
Niet in gebruik
F32 – – Niet in gebruik
F33 – – Niet in gebruik
F34 – – Niet in gebruik
F35 – – Niet in gebruik
F36 – – Niet in gebruik
F37 – – Niet in gebruik
F38 –60 A geel Gloeibougies (diesel)
(*)
F39 –40 A groen Aanjagermotor klimaatregeling
(*)
F40 –20 A blauw Parkeerverlichting van trekhaak – indien aanwezig
F41 –50 A rood Spanningsstabiliteitsmodule (VSM) #1
(*)
F42 –30 A roze Trekhaak - indien aanwezig
(*)
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 204

205
F43 20 A geel–Brandstofpomp van de motor
(*)
F44 –30 A roze Stopcontact van trekhaak - indien aanwezig
F45 –30 A roze Regelmodule passagiersportier (PDM) – indien aanwezig
(*)
F46 –25 A transparant Regelmodule zonnedak - indien aanwezig
F47 – – Niet in gebruik
F48 –30 A roze Module bestuurdersportier
(*)
F49 –30 A roze Spanningsomvormer (115V/220V A/C)
(*)
F50 –30 A roze Module elektrisch bediende achterklep
F51 – – Niet in gebruik
F52 –30 A roze Ruitenwissers voorruit
F53 –30 A roze Remsysteemmodule (dodehoekbewaking) - ECU en kleppen
(*)
F54 –30 A roze Voeding 3 regelmodule carrosserie (BCM)
(*)
F55 10 A rood –Dodehoeksensoren/achteruitkijkcamera, schakelaar stoelverwarming achterin
(*)
F56 15 A blauw –Contactschakelaarmodule (IGNM)/KIN/RF-hub/elektrisch stuurkolomslot
(ESCL), dubbele USB-poort - RR-console (*)
F57 20 A geel –Linker remlicht/richtingaanwijzers trekhaak - indien aanwezig
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 205

IN GEVAL VAN NOOD/PECH
206

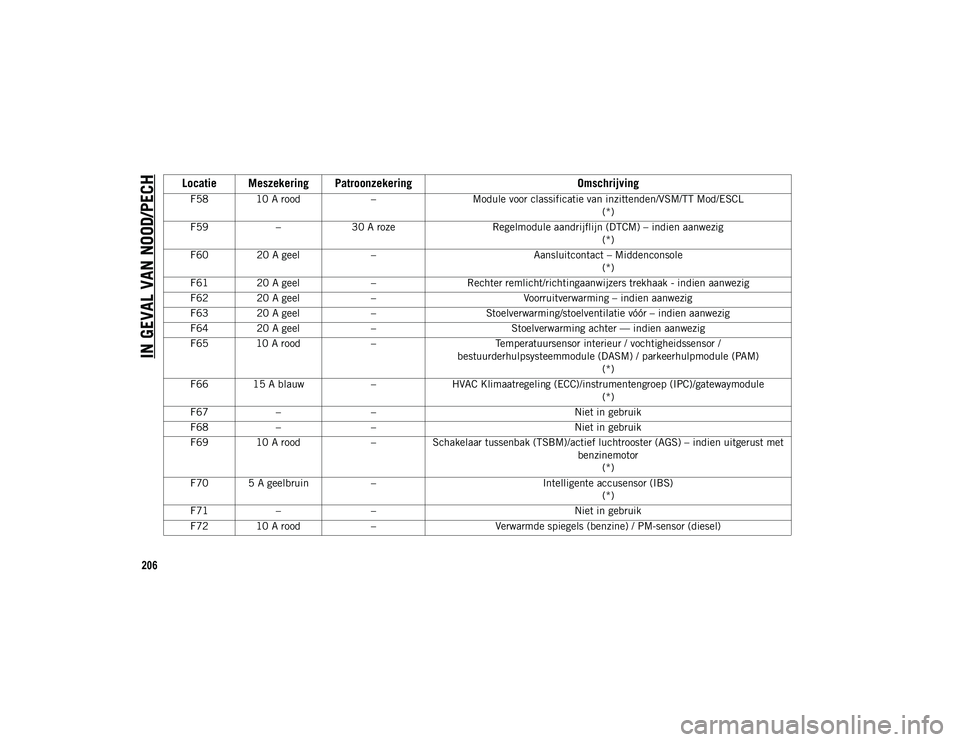

F58 10 A rood–Module voor classificatie van inzittenden/VSM/TT Mod/ESCL
(*)
F59 –30 A roze Regelmodule aandrijflijn (DTCM) – indien aanwezig
(*)
F60 20 A geel –Aansluitcontact – Middenconsole
(*)
F61 20 A geel –Rechter remlicht/richtingaanwijzers trekhaak - indien aanwezig
F62 20 A geel –Voorruitverwarming – indien aanwezig
F63 20 A geel –Stoelverwarming/stoelventilatie vóór – indien aanwezig
F64 20 A geel –Stoelverwarming achter — indien aanwezig
F65 10 A rood –Temperatuursensor interieur / vochtigheidssensor /
bestuurderhulpsysteemmodule (DASM) / parkeerhulpmodule (PAM) (*)
F66 15 A blauw –HVAC Klimaatregeling (ECC)/instrumentengroep (IPC)/gatewaymodule
(*)
F67 – – Niet in gebruik
F68 – – Niet in gebruik
F69 10 A rood –Schakelaar tussenbak (TSBM)/actief luchtrooster (AGS) – indien uitgerust met
benzinemotor(*)
F70 5 A geelbruin –Intelligente accusensor (IBS)
(*)
F71 – – Niet in gebruik
F72 10 A rood –Verwarmde spiegels (benzine) / PM-sensor (diesel)
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 206

207
F73–20 A blauw NOX-sensor #1 en #2 / Achteruitrijverlichting aanhanger (NAFTA en benzine)
(*)
F74 –
30 A roze Achteruitverwarming (EBL)
F75 20 A geel –Sigarettenaansteker – indien aanwezig
F76 20 A geel –Module achterdifferentieel (RDM) - indien aanwezig
(*)
F77 10 A rood –Handsfree-module, rempedaalschakelaar
(*)
F78 10 A rood –Diagnosepoort / digitale TV / TBM
(*)
F79 10 A rood –Geïntegreerd centraal deel (ICS)/elektrische handrem (EPB) SW/CD-module/
besturingsregelingmodule (SCCM)/HVAC/instrumentengroep (IPC) (*)
F80 20 A geel – Radio
F81 – –Door klant te selecteren locatie voor F91 invoer voedingsuitgang
(*)
F82 5 A geelbruin –Cyberbeveiliging gatewaymodule
(*)
F83 –20 A blauw
30 A roze Motorregelmodule (Gas)
SCU-module (diesel) (*)
F84 –30 A roze Elektrische handrem (EPB) – links
(*)
F85 15 A blauw –Verwarmd stuurwiel (CSWM)
F86 20 A geel – Claxons
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 207

IN GEVAL VAN NOOD/PECH
208

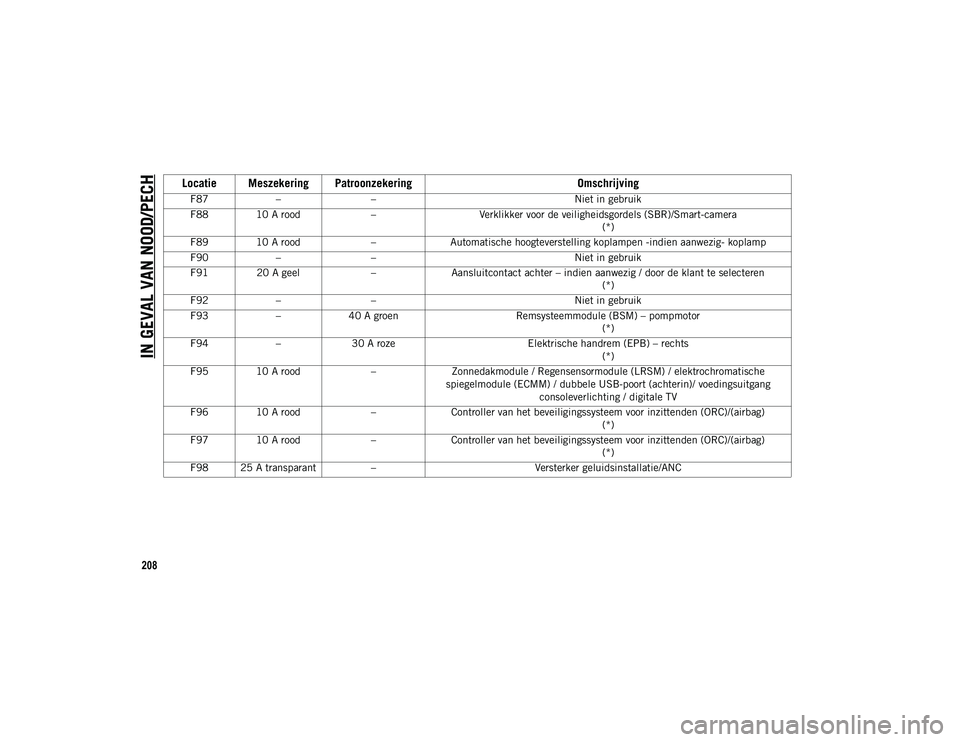

F87– – Niet in gebruik
F88 10 A rood –Verklikker voor de veiligheidsgordels (SBR)/Smart-camera
(*)
F89 10 A rood –Automatische hoogteverstelling koplampen -indien aanwezig- koplamp
F90 – – Niet in gebruik
F91 20 A geel –Aansluitcontact achter – indien aanwezig / door de klant te selecteren
(*)
F92 – – Niet in gebruik
F93 –40 A groen Remsysteemmodule (BSM) – pompmotor
(*)
F94 –30 A roze Elektrische handrem (EPB) – rechts
(*)
F95 10 A rood –Zonnedakmodule / Regensensormodule (LRSM) / elektrochromatische
spiegelmodule (ECMM) / dubbele USB-poort (achterin)/ voedingsuitgang consoleverlichting / digitale TV
F96 10 A rood –Controller van het beveiligingssysteem voor inzittenden (ORC)/(airbag)
(*)
F97 10 A rood –Controller van het beveiligingssysteem voor inzittenden (ORC)/(airbag)
(*)
F98 25 A transparant –Versterker geluidsinstallatie/ANC
Locatie Meszekering Patroonzekering Omschrijving
