JEEP CHEROKEE 2021 Kezelési és karbantartási útmutató (in Hungarian)

209
F83–20 A, kék
30 A, rózsaszín Motorvezérlő modul (benzin)
SCU modul (dízel)
(*)
F84 –30 A, rózsaszín Elektromos rögzítőfék (EPB) – bal
(*)
F85 15 A, kék –Kormánykerék fűtésének gombja
F86 20 A, sárga –Kürtök
F87 ––Nincs használatban
F88 10 A, piros –Biztonsági öv emlékeztetője (SBR)/intelligens kamera
(*)
F89 10 A, piros –Automatikus fényszórómagasság-állító (ha része a
felszereltségnek)/fényszóró
F90 ––Nincs használatban
F91 20 A, sárga –Hátsó tápaljzat – ha része a felszereltségnek – ügyfél
által választható
(*)
F92 ––Nincs használatban
F93 –40 A, zöld Fékrendszer modulja (BSM) – szivattyúmotor
(*)
F94 –
30 A, rózsaszín Elektromos rögzítőfék (EPB) – jobb
(*)
F95 10 A, piros –Napfénytető modulja/esőérzékelő modulja (LRSM)/
elektrokromatikus tükör modulja (ECMM)/kettős
USB-port (hátul)/tápaljzat konzolvilágítása/digitális
TV
Hely jelölése Késes biztosíték Kivehető biztosíték Leírás
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 209

TEENDŐK VÉSZHELYZET ESETÉN
210
* 30 A mini biztosíték a 25 A-es megszakító helyett.
F9610 A, piros –Utasvédelmi biztonsági vezérlőegység (ORC) / (lég-
zsák)
(*)
F97 10 A, piros –Utasvédelmi biztonsági vezérlőegység (ORC) / (lég-
zsák)
(*)
F98 25 A, színtelen –Audioerősítő/ANC
F99 ––Nincs használatban
F100 ––Nincs használatban
Megszakítók
CB1 30 A*Elektromos ülés (vezető)
CB2 30 A*Elektromos ülés (utas)
CB3 25 AElektromos ablak
Hely jelölése Késes biztosíték Kivehető biztosíték Leírás
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 210

211

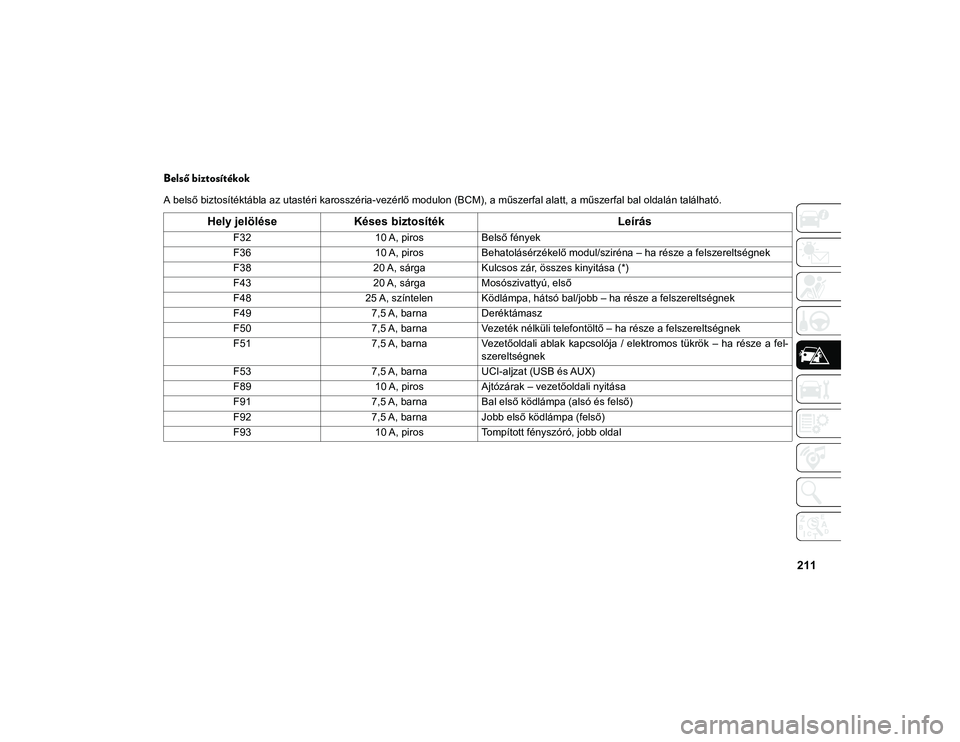

Belső biztosítékok
A belső biztosítéktábla az utastéri karosszéria-vezérlő modulon (BCM), a műszerfal alatt, a műszerfal bal oldalán található.
Hely jelöléseKéses biztosíték Leírás
F3210 A, pirosBelső fények
F36 10 A, pirosBehatolásérzékelő modul/sziréna – ha része a felszereltségnek
F38 20 A, sárgaKulcsos zár, összes kinyitása (*)
F43 20 A, sárgaMosószivattyú, első
F48 25 A, színtelen Ködlámpa, hátsó bal/jobb – ha része a felszereltségnek
F49 7,5 A, barnaDeréktámasz
F50 7,5 A, barnaVezeték nélküli telefontöltő – ha része a felszereltségnek
F51 7,5 A, barnaVezetőoldali ablak kapcsolója / elektromos tükrök – ha része a fel-
szereltségnek
F53 7,5 A, barnaUCI-aljzat (USB és AUX)
F89 10 A, pirosAjtózárak – vezetőoldali nyitása
F91 7,5 A, barnaBal első ködlámpa (alsó és felső)
F92 7,5 A, barnaJobb első ködlámpa (felső)
F93 10 A, pirosTompított fényszóró, jobb oldal
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 211

TEENDŐK VÉSZHELYZET ESETÉN
212
EMELÉS ÉS KERÉKCSERE Az emelő és a pótkerék helye
Az emelő, a kerékékek és a pótkerék a
hátsó ülés mögötti rakfelület alatt találhatók.
1. Nyissa fel a csomagtérajtót.
2. Emelje fel a rakfelület fogantyúját, majdemelje fel a szerviznyílás burkolatát az
emelőhöz és a szerszámokhoz való
hozzáféréshez.
Rakfelület fogantyúja 3. Távolítsa el a rakfelület hátsó részén
lévő kampót az alaphelyzetéből, majd
helyezze a kampót a karosszéria felső
pereme és a tömítés fölé. Ez felemelve
tartja a rakfelületet, így ki tudja venni az
emelőt és a pótkereket.
4. Vegye le az emelő és a pótkerék rögzí- tőelemét.
Az emelő és a pótkerék rögzítőeleme.
5. Vegye ki az ékeket.
FIGYELEM!
Ne cseréljen kereket a gépkocsinak a
forgalom felé eső oldalán. A gépkocsi
emeléséhez és a kerékcseréhez
húzódjon le az útról annyira, hogy a
forgalomtól biztonságban legyen.
A felemelt gépkocsi alá feküdni veszé-
lyes. A gépkocsi bármikor lecsúszhat az
emelőről és rázuhanhat az alatta fekvő
személyre. Az így lezuhanó gépkocsi
akár össze is nyomhatja. Ügyeljen rá,
hogy egyetlen testrésze se kerüljön az
emelővel alátámasztott gépkocsi alá.
Ha a felemelt gépkocsi alá kell mennie,
vigye azt egy szervizközpontba, ahol
emelőhíddal felemelik.
A motort ne indítsa be és ne járassa,
míg a gépkocsi az emelőn van.
A gépkocsiemelő kizárólag kerékcse-
réhez alkalmas. Tilos az emelőt a
gépkocsi szerviz céljából történő emelé-
séhez használni. A gépkocsit kizárólag
szilárd, vízszintes felületen szabad fele-
melni. Kerülje a jeges, csúszós felüle-
teket.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 212

213
6. Az ollós emelőt és a kerékcsavarkulcsotegyben vegye ki a pótkerékből. A kerék-
csavarkulcs kihajtásához forgassa balra
az emelő csavarját, majd vegye ki a
kulcsot az emelő szerelvényből.
Az emelő és a szerszám egység
MEGJEGYZÉS:
Az emelőkart két rögzítési ponttal kell az
emelő oldalához rögzíteni. Ha az emelőt
részlegesen kinyitották, a két rögzítési pont
közötti feszesség a helyén tartja az emelő-
kart.
7. Szerelje le a pótkereket.
A gépkocsi emelésének előkészítése
1. A gépkocsival szilárd, vízszintes felü- leten parkoljon le, az út szélétől minél
távolabb. Kerülje a jeges, csúszós felü-
leteket.
2. Kapcsolja be a vészvillogót.
3. Húzza be a rögzítőféket. 4. Állítsa a fokozatválasztót PARKOLÓ
állásba (automata sebességváltó
esetében) vagy HÁTRAMENETBE (kézi
kapcsolású sebességváltó esetében).
5. Állítsa a gyújtáskapcsolót OFF (KI) állásba.
6. Ékelje ki a megemelt kerékhez képest átlósan elhelyezkedő kereket elölről és
hátulról. Például, ha a jobb első kereket
cseréli ki, ékelje ki a bal hátsó kereket.
Kerékékek
MEGJEGYZÉS:
Utasok nem tartózkodhatnak a gépkocsiban
emelés közben.
FIGYELEM!

Ha ütközés vagy hirtelen fékezés
következtében egy nem megfelelően
rögzített gumiabroncs vagy emelő
elszabadul, az veszélyeztetheti a gépkocsi
utasait. Mindig az előírt helyen tárolja az
emelő alkatrészeit és a pótkereket. A
leeresztett (lapos) gumiabroncsot
haladéktalanul javíttassa meg vagy
cserélje ki.

FIGYELEM!
Ne cseréljen kereket a gépkocsinak a
forgalom felé eső oldalán. A gépkocsi
emeléséhez és a kerékcseréhez húzódjon
le az útról annyira, hogy a forgalomtól
biztonságban legyen.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 213

TEENDŐK VÉSZHELYZET ESETÉN
214(Folytatás)
Utasítások a gépkocsi emeléséhez
1. Vegye ki a pótkereket, az emelőt, a keré-kékeket és a kerékcsavarkulcsot.
2. Ha alumínium kereke van, ahol a középső rész fedi a kerékcsavarokat, a
gépkocsi felemelése előtt kerékcsavar-
kulccsal feszítse le a fedőrészt. 3. A gépkocsi felemelése előtt kerékcsa-
varkulccsal lazítsa ki (de ne vegye ki) a
lapos abroncsos kerék csavarjait.
Csavarja a kerékcsavarokat az óra járá-
sával ellentétes irányba egy teljes fordu-
latnyit, amikor a kerék még a talajon van.
4. Az emelőt helyezze az alá az emelési pont alá, amelyik a legközelebb van a
lapos gumiabroncshoz. Fordítsa el az
emelő orsóját az óra járásával
megegyező irányba, hogy az
emelőnyereg megfelelően összekap-
csolódjon a küszöb peremének emelési
területével, középre helyezve az
emelőnyerget a küszöb védőburkola-
tának hornyában.
Emelőpontok
FIGYELEM!
Körültekintően tartsa be a kerékcserére
vonatkozó alábbi utasításokat, hogy
megelőzze az esetleges személyi
sérüléseket vagy a gépkocsi sérülését:
Emelés előtt a gépkocsival mindig
szilárd, vízszintes felületen parkoljon le,
az út szélétől minél távolabb.
Kapcsolja be a vészvillogót.
Ékelje ki a megemelt kerékhez képest
átlósan elhelyezkedő kereket.
Erősen húzza be a rögzítőféket, és
kapcsolja az automata sebességváltót
PARKOLÓ állásba/a manuális sebes-
ségváltót HÁTRAMENETI állásba.
A motort ne indítsa be és ne járassa,
míg a gépkocsi az emelőn van.
Emelés közben ne engedjen senkit a
gépkocsiban tartózkodni.
Amíg az emelő tartja, ne engedjen
senkit a gépkocsi alá. Ha a felemelt
gépkocsi alá kell mennie, vigye azt egy
szervizközpontba, ahol emelőhíddal
felemelik.
Az emelőt kizárólag a kerékcsere
céljából megjelölt pontokon használja a
gépkocsi emelésére.
Ha út mentén cserél kereket, legyen
rendkívül óvatos a közlekedő gépko-
csikkal szemben.
A pótkerék biztonságos tárolása érde-
kében – akár lapos, akár fel van fújva –
ügyeljen rá, hogy a szelepszár mindig
lefelé nézzen.
VIGYÁZAT!
Ne próbálkozzon a gépkocsi emelésével
az „Utasítások a gépkocsi emeléséhez”
című részben megadottaktól eltérő
helyeken.
FIGYELEM! (Folytatás)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 214

215

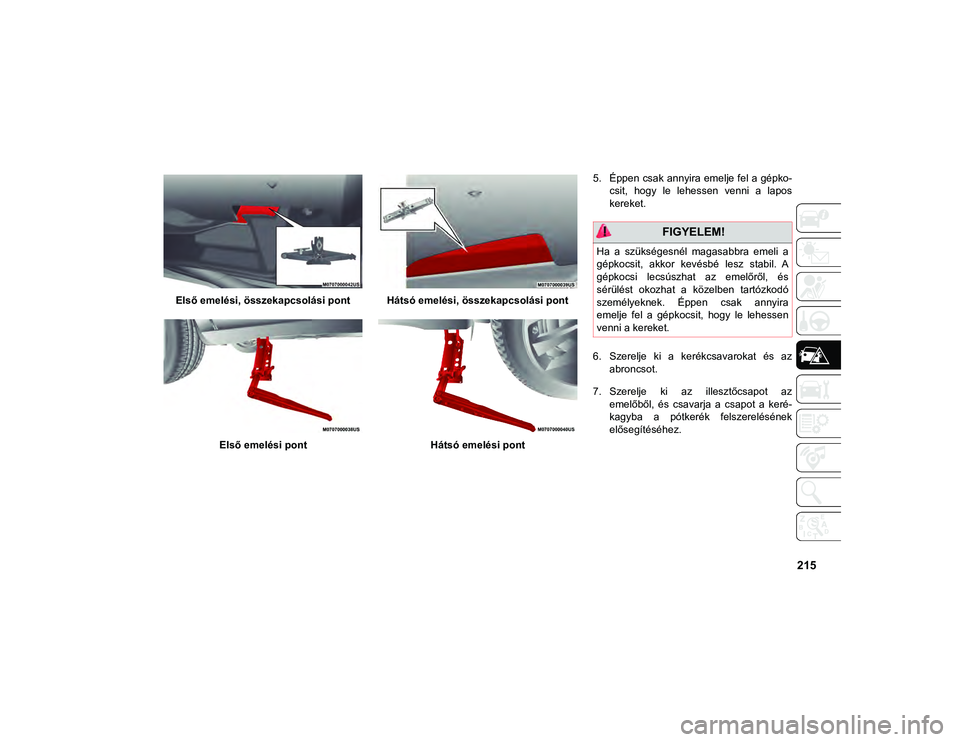

Első emelési, összekapcsolási pontElső emelési pont Hátsó emelési, összekapcsolási pont
Hátsó emelési pont 5. Éppen csak annyira emelje fel a gépko-
csit, hogy le lehessen venni a lapos
kereket.
6. Szerelje ki a kerékcsavarokat és az abroncsot.
7. Szerelje ki az illesztőcsapot az emelőből, és csavarja a csapot a keré-
kagyba a pótkerék felszerelésének
elősegítéséhez.
FIGYELEM!
Ha a szükségesnél magasabbra emeli a
gépkocsit, akkor kevésbé lesz stabil. A
gépkocsi lecsúszhat az emelőről, és
sérülést okozhat a közelben tartózkodó
személyeknek. Éppen csak annyira
emelje fel a gépkocsit, hogy le lehessen
venni a kereket.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 215

TEENDŐK VÉSZHELYZET ESETÉN
216
8. Szerelje fel a pótkereket.Pótkerék felszerelése
MEGJEGYZÉS:
Ha a gépkocsihoz tömör pótkerék
tartozik, a középső takaróelemet és a
dísztárcsát nem szabad ráerőltetni.
A pótkerékkel, annak használatával és
kezelésével kapcsolatos további tudniva-
lókat a Használati útmutató „Szervizelés
és karbantartás” című fejezet „Gumiab-
roncsok” című szakaszában olvashat. 9. Szerelje be a kerékcsavarokat úgy, hogy
a menetes végük a kerék felé nézzen.
Enyhén húzza meg a kerékcsavarokat.
10. Az emelő karját az óramutató járásával ellentétes irányba hajtva engedje le a
gépkocsit a földre.
11. Fejezze be a kerékcsavarok meghú- zását. A nagyobb emelőerő érdekében
nyomja le a nyomatékkulcsot a végén.
Csillag alakzatban haladva húzzon meg
minden kerékanyát kétszer. Ha kétség
merül fel a megfelelő meghúzással
kapcsolatban, ellenőriztesse azt nyoma-
tékkulcs segítségével a hivatalos márka-
kereskedővel vagy a szervizzel. MEGJEGYZÉS:
A kerékcsavarok helyes meghúzási nyoma-
tékával kapcsolatban tekintse meg a
„Műszaki adatok” fejezet „A kerekek és
gumiabroncsok meghúzási nyomatékára
vonatkozó előírások” című részét.
Összeszerelt emelő
12. Tegye el és rögzítse az emelőt, a szer- számokat és a lapos kereket.
VIGYÁZAT!
A szelepszár kifelé nézzen. A pótkerék
hibás felszerelése a gépkocsi
károsodását okozhatja. FIGYELEM!
Ügyelve, hogy a gépkocsi nehogy
lebillenjen az emelőről, a kerékanyákat
addig ne húzza meg teljesen, amíg a
gépkocsit le nem engedte a talajra. Ha
nem tartják be ezt az óvintézkedést, az
súlyos sérüléshez vezethet.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 216

217
Gumiabroncs, emelő és ék helye
Közúti gumiabroncs felszerelése
1. Szerelje a gumiabroncsot a tengelyre.
2. Szerelje be a megmaradt kerékcsava-rokat úgy, hogy a menetes végük a
kerék felé nézzen. Enyhén húzza meg a
kerékcsavarokat.
3. Az emelő karját az óramutató járásával ellentétes irányba hajtva engedje le a
gépkocsit a földre. 4. Fejezze be a kerékcsavarok meghú-
zását. A nagyobb emelőerő érdekében
nyomja le a nyomatékkulcsot a végén.
Csillag alakzatban haladva húzzon meg
minden kerékanyát kétszer. Ha kétség
merül fel a megfelelő meghúzással
kapcsolatban, ellenőriztesse azt nyoma-
tékkulcs segítségével a hivatalos márka-
kereskedővel vagy a szervizzel.
A kerékcsavarok helyes meghúzási nyo-
matékával kapcsolatban tekintse meg a
„Műszaki adatok” fejezet „A kerekek és
gumiabroncsok meghúzási nyomatéká-
ra vonatkozó előírások” című részét.
FIGYELEM!
Ha ütközés vagy hirtelen fékezés
következtében egy nem megfelelően
rögzített gumiabroncs vagy emelő
elszabadul, az veszélyeztetheti a
gépkocsi utasait. Mindig az előírt helyen
tárolja az emelő alkatrészeit és a
pótkereket. A leeresztett (lapos)
gumiabroncsot haladéktalanul javíttassa
meg vagy cserélje ki.
FIGYELEM!
Ügyelve, hogy a gépkocsi nehogy
lebillenjen az emelőről, a kerékanyákat
addig ne húzza meg teljesen, amíg a
gépkocsit le nem engedte a talajra. Ha
nem tartják be ezt az óvintézkedést, az
súlyos sérüléshez vezethet.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 217

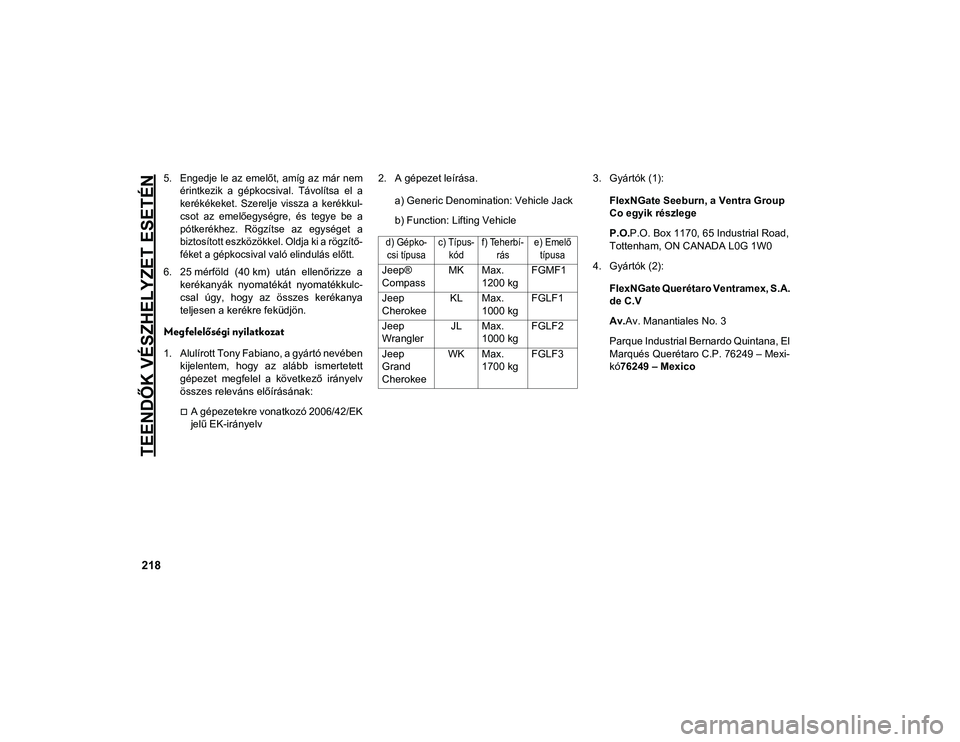

TEENDŐK VÉSZHELYZET ESETÉN
218

5. Engedje le az emelőt, amíg az már nemérintkezik a gépkocsival. Távolítsa el a
kerékékeket. Szerelje vissza a kerékkul-
csot az emelőegységre, és tegye be a
pótkerékhez. Rögzítse az egységet a
biztosított eszközökkel. Oldja ki a rögzítő-
féket a gépkocsival való elindulás előtt.

6. 25 mérföld (40 km) után ellenőrizze a kerékanyák nyomatékát nyomatékkulc-
csal úgy, hogy az összes kerékanya
teljesen a kerékre feküdjön.
Megfelelőségi nyilatkozat
1. Alulírott Tony Fabiano, a gyártó nevébenkijelentem, hogy az alább ismertetett
gépezet megfelel a következő irányelv
összes releváns előírásának:
A gépezetekre vonatkozó 2006/42/EKjelű EK-irányelv 2. A gépezet leírása.
a) Generic Denomination: Vehicle Jack
b) Function: Lifting Vehicle 3. Gyártók (1):
FlexNGate Seeburn, a Ventra Group
Co egyik részlege
P.O.P.O. Box 1170, 65 Industrial Road,
Tottenham, ON CANADA L0G 1W0
4. Gyártók (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av.Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexi-
kó 76249 – Mexico

d) Gépko-
csi típusa c) Típus-
kód f) Teherbí-
rás e) Emelő
típusa

Jeep®
Compass MK Max.
1200 kg FGMF1
Jeep
Cherokee KL Max.
1000 kg FGLF1
Jeep
Wrangler JL Max.
1000 kg FGLF2
Jeep
Grand
Cherokee WK Max.
1700 kg FGLF3
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 218
