JEEP CHEROKEE 2021 Käyttö- ja huolto-ohjekirja (in in Finnish)

119
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 119

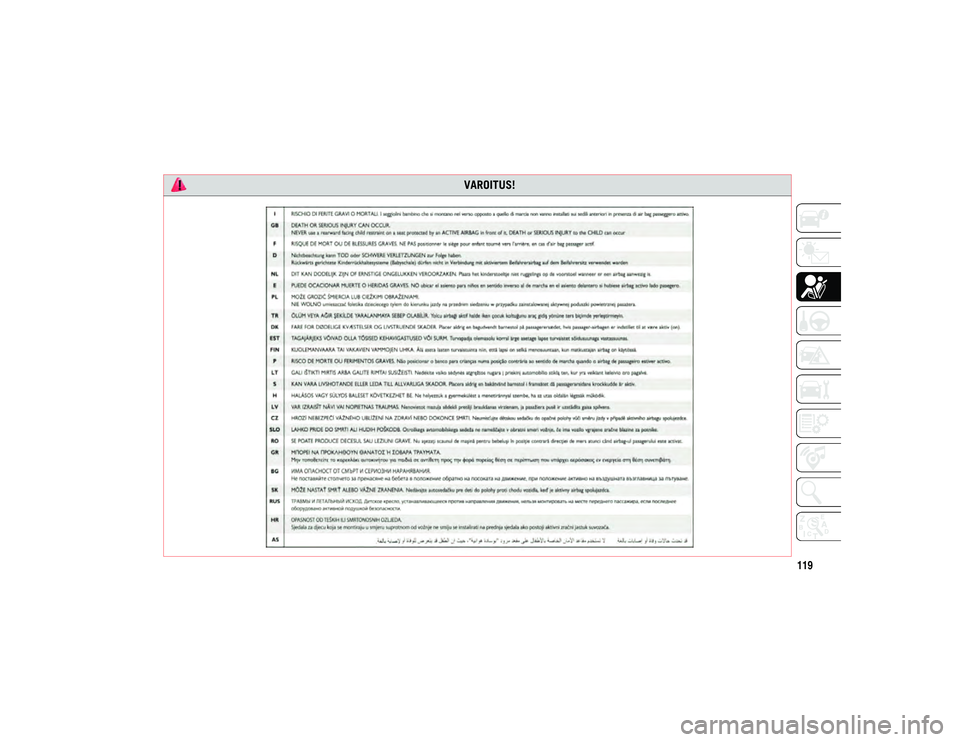

VAROITUS!

TURVALLISUUS
120

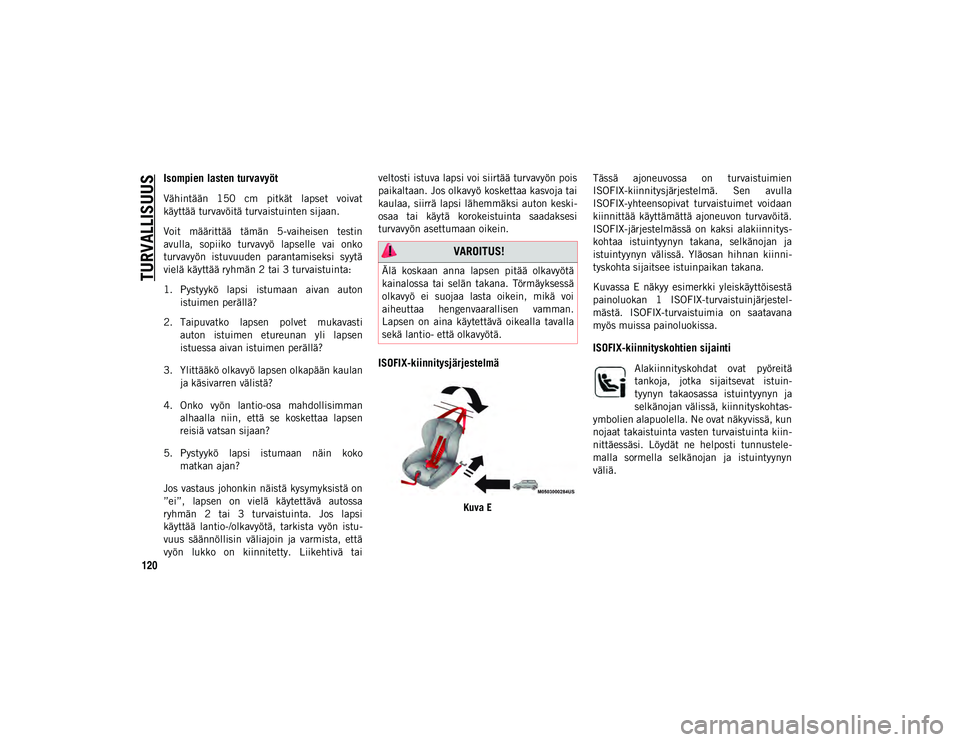

Isompien lasten turvavyöt
Vähintään 150 cm pitkät lapset voivat
käyttää turvavöitä turvaistuinten sijaan.
Voit määrittää tämän 5-vaiheisen testin
avulla, sopiiko turvavyö lapselle vai onko
turvavyön istuvuuden parantamiseksi syytä
vielä käyttää ryhmän 2 tai 3 turvaistuinta:
1. Pystyykö lapsi istumaan aivan autonistuimen perällä?
2. Taipuvatko lapsen polvet mukavasti auton istuimen etureunan yli lapsen
istuessa aivan istuimen perällä?
3. Ylittääkö olkavyö lapsen olkapään kaulan ja käsivarren välistä?
4. Onko vyön lantio-osa mahdollisimman alhaalla niin, että se koskettaa lapsen
reisiä vatsan sijaan?
5. Pystyykö lapsi istumaan näin koko matkan ajan?
Jos vastaus johonkin näistä kysymyksistä on
”ei”, lapsen on vielä käytettävä autossa
ryhmän 2 tai 3 turvaistuinta. Jos lapsi
käyttää lantio-/olkavyötä, tarkista vyön istu-
vuus säännöllisin väliajoin ja varmista, että
vyön lukko on kiinnitetty. Liikehtivä tai veltosti istuva lapsi voi siirtää turvavyön pois
paikaltaan. Jos olkavyö koskettaa kasvoja tai
kaulaa, siirrä lapsi lähemmäksi auton keski-
osaa tai käytä korokeistuinta saadaksesi
turvavyön asettumaan oikein.
ISOFIX-kiinnitysjärjestelmä
Kuva E
Tässä ajoneuvossa on turvaistuimien
ISOFIX-kiinnitysjärjestelmä. Sen avulla
ISOFIX-yhteensopivat turvaistuimet voidaan
kiinnittää käyttämättä ajoneuvon turvavöitä.
ISOFIX-järjestelmässä on kaksi alakiinnitys-
kohtaa istuintyynyn takana, selkänojan ja
istuintyynyn välissä. Yläosan hihnan kiinni-
tyskohta sijaitsee istuinpaikan takana.
Kuvassa E näkyy esimerkki yleiskäyttöisestä
painoluokan 1 ISOFIX-turvaistuinjärjestel-
mästä. ISOFIX-turvaistuimia on saatavana
myös muissa painoluokissa.
ISOFIX-kiinnityskohtien sijainti
Alakiinnityskohdat ovat pyöreitä
tankoja, jotka sijaitsevat istuin-
tyynyn takaosassa istuintyynyn ja
selkänojan välissä, kiinnityskohtas-
ymbolien alapuolella. Ne ovat näkyvissä, kun
nojaat takaistuinta vasten turvaistuinta kiin-
nittäessäsi. Löydät ne helposti tunnustele-
malla sormella selkänojan ja istuintyynyn
väliä.
VAROITUS!
Älä koskaan anna lapsen pitää olkavyötä
kainalossa tai selän takana. Törmäyksessä
olkavyö ei suojaa lasta oikein, mikä voi
aiheuttaa hengenvaarallisen vamman.
Lapsen on aina käytettävä oikealla tavalla
sekä lantio- että olkavyötä.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 120

121
Alakiinnityskohdat – toisen rivin liu’utettavaistuin
Alakiinnityskohdat – toisen rivin kiinteä istuin
Hihnojen kiinnityskohdat

Takaistuinten reunapaikkojen takana
on hihnojen kiinnityskohdat.

ISOFIX-turvaistuimen kummallakin puolella
on jäykkä jalusta. Niissä kummassakin on
kiinnike, joka kiinnitetään alempaan kiinni-
tyskohtaan. Kiinnityksen saa kiristettyä
tiukasti kiinnityskohtaan. Kasvot menosuun-
taan asennettavissa turvaistuimissa ja jois-
sakin selkä menosuuntaan asennettavissa
turvaistuimissa on myös kiinnityshihna. Kiin-
nityshihnan päässä on koukku, jolla hihna
kiinnitetään yläkiinnityskohtaan. Hihnan saa
säädettyä, kun se on kiinnitetty kiinnityskoh-
taan.
Hihnojen kiinnityskohtien sijainnit
Keski-istuimen ISOFIX
VAROITUS!
Tässä ajoneuvossa ei ole keskimmäisiä
ISOFIX- tai hihnan kiinnityskohtia.
Paikka ei ole hyväksytty ISOFIX-turvais-
tuinjärjestelmille. Älä kiinnitä keskipai-
kalle kasvot menosuuntaan asennettavaa
turvaistuinta kiinnityshihnalla.
Kiinnitä turvaistuin keskipaikalle turva-
vyöllä.
Älä kiinnitä samaan alakiinnityskohtaan
useita turvaistuimia. Katso kiinnitysoh-
jeet kohdasta ISOFIX-turvaistuimen kiin-
nitys.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 121

TURVALLISUUS
122

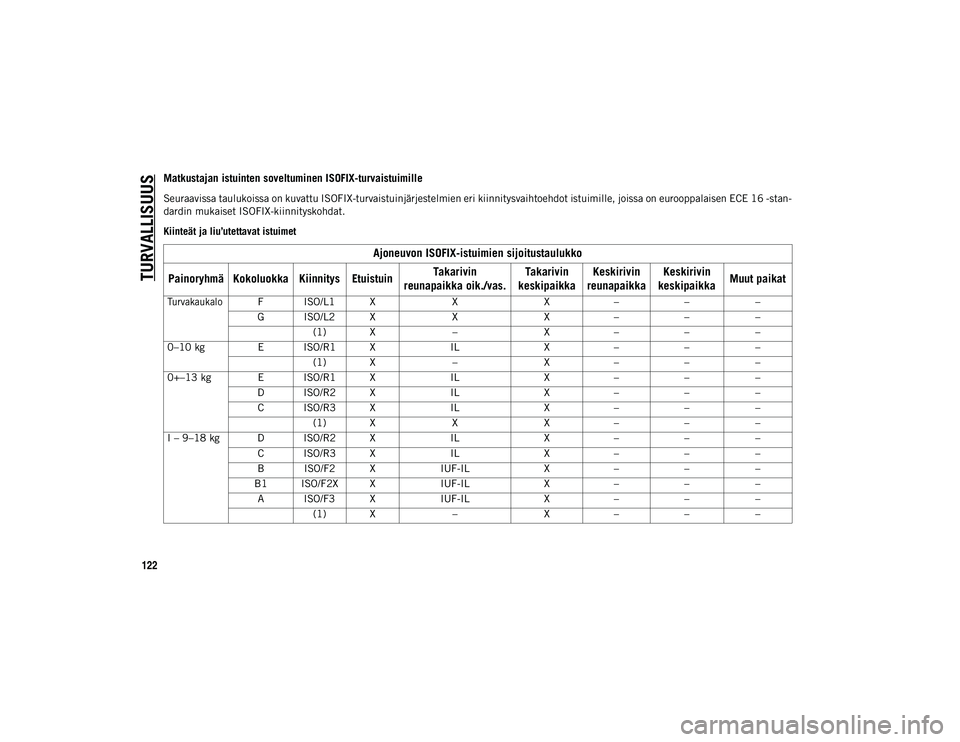

Matkustajan istuinten soveltuminen ISOFIX-turvaistuimille
Seuraavissa taulukoissa on kuvattu ISOFIX-turvaistuinjärjestelmien eri kiinnitysvaihtoehdot istuimille, joissa on eurooppalaisen ECE 16 -stan-
dardin mukaiset ISOFIX-kiinnityskohdat.
Kiinteät ja liu’utettavat istuimet
Ajoneuvon ISOFIX-istuimien sijoitustaulukko
Painoryhmä Kokoluokka Kiinnitys Etuistuin Takarivin
reunapaikka oik./vas. Takarivin
keskipaikka Keskirivin
reunapaikka Keskirivin
keskipaikka Muut paikat

Turvakaukalo

F ISO/L1 X XX– – –
G ISO/L2 X XX– – –
(1) X –X– – –
0–10 kg E ISO/R1 X ILX– – –
(1) X –X– – –
0+–13 kg E ISO/R1 X ILX– – –
D ISO/R2 X ILX– – –
C ISO/R3 X ILX– – –
(1) X XX– – –
I – 9–18 kg D ISO/R2 X ILX– – –
C ISO/R3 X ILX– – –
B ISO/F2 X IUF-ILX– – –
B1 ISO/F2X X IUF-ILX– – –
A ISO/F3 X IUF-ILX– – –
(1) X –X– – –
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 122

123

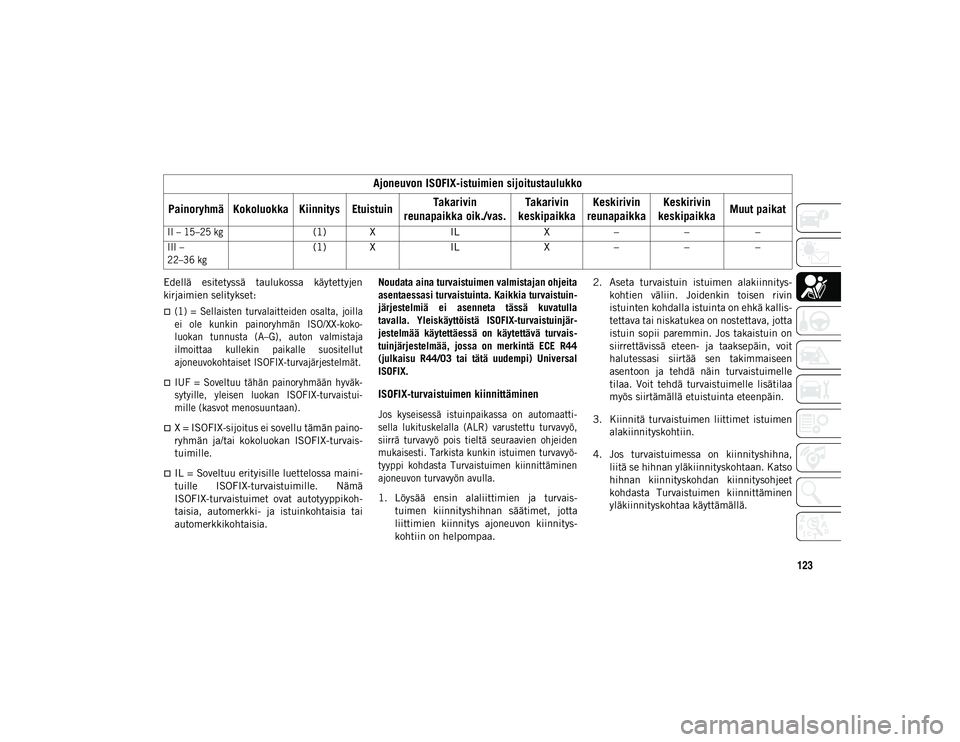

Edellä esitetyssä taulukossa käytettyjen
kirjaimien selitykset:

(1) = Sellaisten turvalaitteiden osalta, joilla
ei ole kunkin painoryhmän ISO/XX-koko-
luokan tunnusta (A–G), auton valmistaja
ilmoittaa kullekin paikalle suositellut
ajoneuvokohtaiset ISOFIX-turvajärjestelmät.
IUF = Soveltuu tähän painoryhmään hyväk-
sytyille, yleisen luokan ISOFIX-turvaistui-
mille (kasvot menosuuntaan).

X = ISOFIX-sijoitus ei sovellu tämän paino-
ryhmän ja/tai kokoluokan ISOFIX-turvais-
tuimille.
IL = Soveltuu erityisille luettelossa maini-
tuille ISOFIX-turvaistuimille. Nämä
ISOFIX-turvaistuimet ovat autotyyppikoh-
taisia, automerkki- ja istuinkohtaisia tai
automerkkikohtaisia.Noudata aina turvaistuimen valmistajan ohjeita
asentaessasi turvaistuinta. Kaikkia turvaistuin-
järjestelmiä ei asenneta tässä kuvatulla
tavalla. Yleiskäyttöistä ISOFIX-turvaistuinjär-
jestelmää käytettäessä on käytettävä turvais-
tuinjärjestelmää, jossa on merkintä ECE R44
(julkaisu R44/03 tai tätä uudempi) Universal
ISOFIX.
ISOFIX-turvaistuimen kiinnittäminen

Jos kyseisessä istuinpaikassa on automaatti-
sella lukituskelalla (ALR) varustettu turvavyö,
siirrä turvavyö pois tieltä seuraavien ohjeiden
mukaisesti. Tarkista kunkin istuimen turvavyö-
tyyppi kohdasta Turvaistuimen kiinnittäminen
ajoneuvon turvavyön avulla.

1. Löysää ensin alaliittimien ja turvais-
tuimen kiinnityshihnan säätimet, jotta
liittimien kiinnitys ajoneuvon kiinnitys-
kohtiin on helpompaa. 2. Aseta turvaistuin istuimen alakiinnitys-
kohtien väliin. Joidenkin toisen rivin
istuinten kohdalla istuinta on ehkä kallis-
tettava tai niskatukea on nostettava, jotta
istuin sopii paremmin. Jos takaistuin on
siirrettävissä eteen- ja taaksepäin, voit
halutessasi siirtää sen takimmaiseen
asentoon ja tehdä näin turvaistuimelle
tilaa. Voit tehdä turvaistuimelle lisätilaa
myös siirtämällä etuistuinta eteenpäin.
3. Kiinnitä turvaistuimen liittimet istuimen alakiinnityskohtiin.
4. Jos turvaistuimessa on kiinnityshihna, liitä se hihnan yläkiinnityskohtaan. Katso
hihnan kiinnityskohdan kiinnitysohjeet
kohdasta Turvaistuimen kiinnittäminen
yläkiinnityskohtaa käyttämällä.

II – 15–25 kg

(1) XILX– – –

III –
22–36 kg
(1) X
ILX– – –
Ajoneuvon ISOFIX-istuimien sijoitustaulukko
Painoryhmä Kokoluokka Kiinnitys Etuistuin Takarivin
reunapaikka oik./vas. Takarivin
keskipaikka Keskirivin
reunapaikka Keskirivin
keskipaikka Muut paikat
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 123

TURVALLISUUS
124

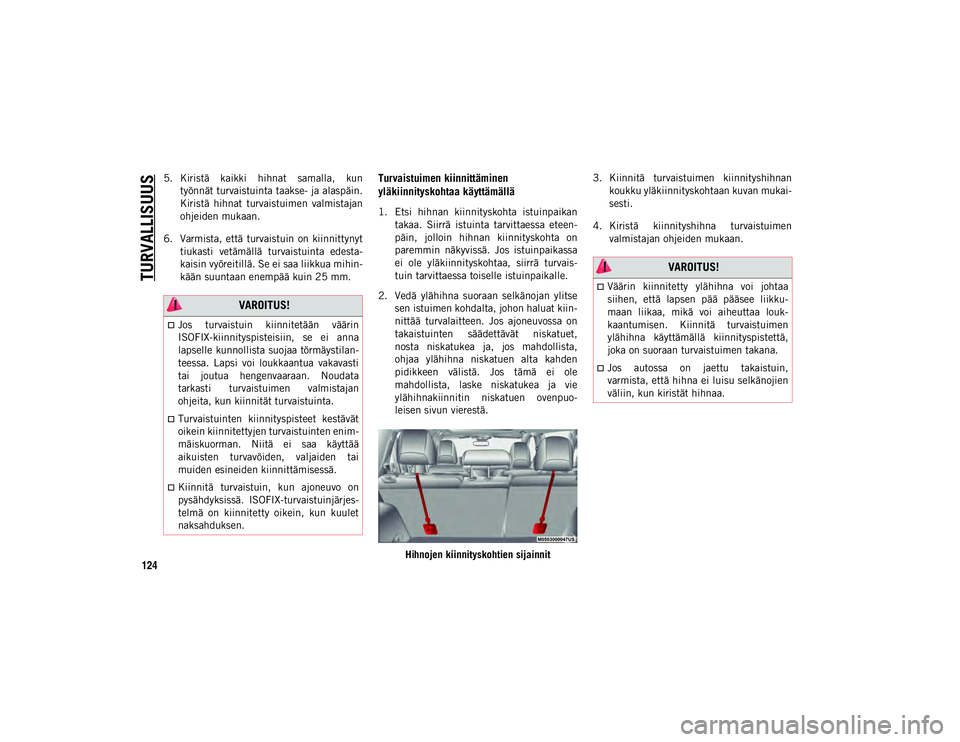

5. Kiristä kaikki hihnat samalla, kuntyönnät turvaistuinta taakse- ja alaspäin.
Kiristä hihnat turvaistuimen valmistajan
ohjeiden mukaan.
6. Varmista, että turvaistuin on kiinnittynyt tiukasti vetämällä turvaistuinta edesta-
kaisin vyöreitillä. Se ei saa liikkua mihin-
kään suuntaan enempää kuin 25 mm.Turvaistuimen kiinnittäminen
yläkiinnityskohtaa käyttämällä
1. Etsi hihnan kiinnityskohta istuinpaikantakaa. Siirrä istuinta tarvittaessa eteen-
päin, jolloin hihnan kiinnityskohta on
paremmin näkyvissä. Jos istuinpaikassa
ei ole yläkiinnityskohtaa, siirrä turvais-
tuin tarvittaessa toiselle istuinpaikalle.
2. Vedä ylähihna suoraan selkänojan ylitse sen istuimen kohdalta, johon haluat kiin-
nittää turvalaitteen. Jos ajoneuvossa on
takaistuinten säädettävät niskatuet,
nosta niskatukea ja, jos mahdollista,
ohjaa ylähihna niskatuen alta kahden
pidikkeen välistä. Jos tämä ei ole
mahdollista, laske niskatukea ja vie
ylähihnakiinnitin niskatuen ovenpuo-
leisen sivun vierestä.
Hihnojen kiinnityskohtien sijainnit 3. Kiinnitä turvaistuimen kiinnityshihnan
koukku yläkiinnityskohtaan kuvan mukai-
sesti.
4. Kiristä kiinnityshihna turvaistuimen valmistajan ohjeiden mukaan.
VAROITUS!
Jos turvaistuin kiinnitetään väärin
ISOFIX-kiinnityspisteisiin, se ei anna
lapselle kunnollista suojaa törmäystilan-
teessa. Lapsi voi loukkaantua vakavasti
tai joutua hengenvaaraan. Noudata
tarkasti turvaistuimen valmistajan
ohjeita, kun kiinnität turvaistuinta.
Turvaistuinten kiinnityspisteet kestävät
oikein kiinnitettyjen turvaistuinten enim-
mäiskuorman. Niitä ei saa käyttää
aikuisten turvavöiden, valjaiden tai
muiden esineiden kiinnittämisessä.
Kiinnitä turvaistuin, kun ajoneuvo on
pysähdyksissä. ISOFIX-turvaistuinjärjes-
telmä on kiinnitetty oikein, kun kuulet
naksahduksen.
VAROITUS!
Väärin kiinnitetty ylähihna voi johtaa
siihen, että lapsen pää pääsee liikku-
maan liikaa, mikä voi aiheuttaa louk-
kaantumisen. Kiinnitä turvaistuimen
ylähihna käyttämällä kiinnityspistettä,
joka on suoraan turvaistuimen takana.
Jos autossa on jaettu takaistuin,
varmista, että hihna ei luisu selkänojien
väliin, kun kiristät hihnaa.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 124

125

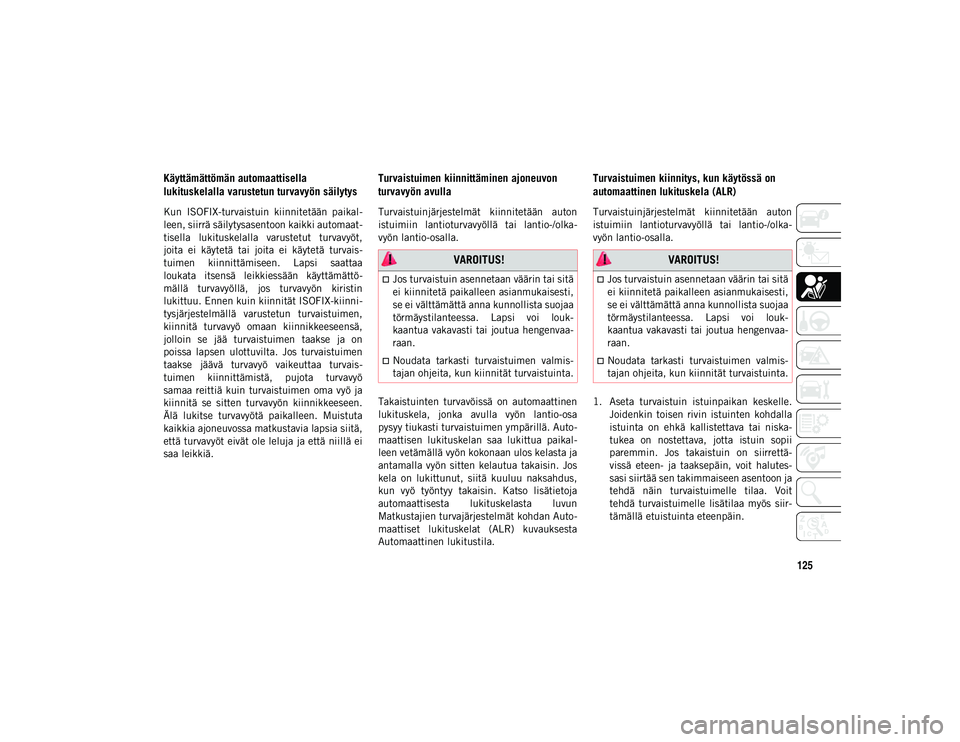

Käyttämättömän automaattisella
lukituskelalla varustetun turvavyön säilytys
Kun ISOFIX-turvaistuin kiinnitetään paikal-
leen, siirrä säilytysasentoon kaikki automaat-
tisella lukituskelalla varustetut turvavyöt,
joita ei käytetä tai joita ei käytetä turvais-
tuimen kiinnittämiseen. Lapsi saattaa
loukata itsensä leikkiessään käyttämättö-
mällä turvavyöllä, jos turvavyön kiristin
lukittuu. Ennen kuin kiinnität ISOFIX-kiinni-
tysjärjestelmällä varustetun turvaistuimen,
kiinnitä turvavyö omaan kiinnikkeeseensä,
jolloin se jää turvaistuimen taakse ja on
poissa lapsen ulottuvilta. Jos turvaistuimen
taakse jäävä turvavyö vaikeuttaa turvais-
tuimen kiinnittämistä, pujota turvavyö
samaa reittiä kuin turvaistuimen oma vyö ja
kiinnitä se sitten turvavyön kiinnikkeeseen.
Älä lukitse turvavyötä paikalleen. Muistuta
kaikkia ajoneuvossa matkustavia lapsia siitä,
että turvavyöt eivät ole leluja ja että niillä ei
saa leikkiä.
Turvaistuimen kiinnittäminen ajoneuvon
turvavyön avulla
Turvaistuinjärjestelmät kiinnitetään auton
istuimiin lantioturvavyöllä tai lantio-/olka-
vyön lantio-osalla.
Takaistuinten turvavöissä on automaattinen
lukituskela, jonka avulla vyön lantio-osa
pysyy tiukasti turvaistuimen ympärillä. Auto-
maattisen lukituskelan saa lukittua paikal-
leen vetämällä vyön kokonaan ulos kelasta ja
antamalla vyön sitten kelautua takaisin. Jos
kela on lukittunut, siitä kuuluu naksahdus,
kun vyö työntyy takaisin. Katso lisätietoja
automaattisesta lukituskelasta luvun
Matkustajien turvajärjestelmät kohdan Auto-
maattiset lukituskelat (ALR) kuvauksesta
Automaattinen lukitustila.
Turvaistuimen kiinnitys, kun käytössä on
automaattinen lukituskela (ALR)
Turvaistuinjärjestelmät kiinnitetään auton
istuimiin lantioturvavyöllä tai lantio-/olka-
vyön lantio-osalla.
1. Aseta turvaistuin istuinpaikan keskelle.Joidenkin toisen rivin istuinten kohdalla
istuinta on ehkä kallistettava tai niska-
tukea on nostettava, jotta istuin sopii
paremmin. Jos takaistuin on siirrettä-
vissä eteen- ja taaksepäin, voit halutes-
sasi siirtää sen takimmaiseen asentoon ja
tehdä näin turvaistuimelle tilaa. Voit
tehdä turvaistuimelle lisätilaa myös siir-
tämällä etuistuinta eteenpäin.
VAROITUS!
Jos turvaistuin asennetaan väärin tai sitä
ei kiinnitetä paikalleen asianmukaisesti,
se ei välttämättä anna kunnollista suojaa
törmäystilanteessa. Lapsi voi louk-
kaantua vakavasti tai joutua hengenvaa-
raan.
Noudata tarkasti turvaistuimen valmis-
tajan ohjeita, kun kiinnität turvaistuinta.
VAROITUS!
Jos turvaistuin asennetaan väärin tai sitä
ei kiinnitetä paikalleen asianmukaisesti,
se ei välttämättä anna kunnollista suojaa
törmäystilanteessa. Lapsi voi louk-
kaantua vakavasti tai joutua hengenvaa-
raan.
Noudata tarkasti turvaistuimen valmis-
tajan ohjeita, kun kiinnität turvaistuinta.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 125

TURVALLISUUS
126

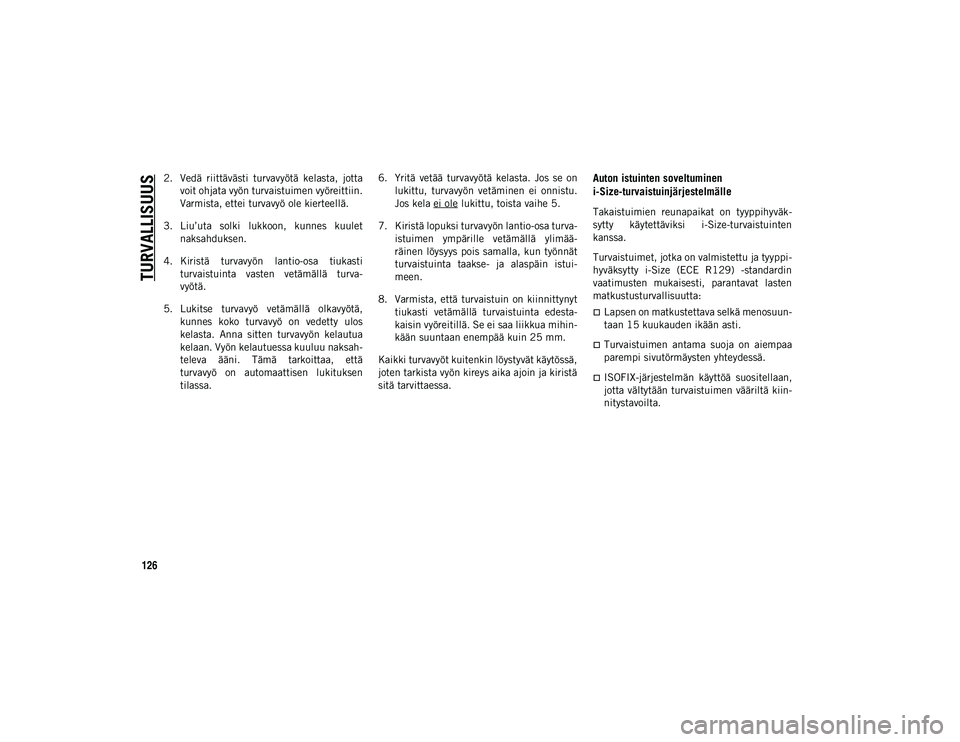

2. Vedä riittävästi turvavyötä kelasta, jottavoit ohjata vyön turvaistuimen vyöreittiin.
Varmista, ettei turvavyö ole kierteellä.
3. Liu’uta solki lukkoon, kunnes kuulet naksahduksen.
4. Kiristä turvavyön lantio-osa tiukasti turvaistuinta vasten vetämällä turva-
vyötä.
5. Lukitse turvavyö vetämällä olkavyötä, kunnes koko turvavyö on vedetty ulos
kelasta. Anna sitten turvavyön kelautua
kelaan. Vyön kelautuessa kuuluu naksah-
televa ääni. Tämä tarkoittaa, että
turvavyö on automaattisen lukituksen
tilassa. 6. Yritä vetää turvavyötä kelasta. Jos se on
lukittu, turvavyön vetäminen ei onnistu.
Jos kela ei ole
lukittu, toista vaihe 5.
7. Kiristä lopuksi turvavyön lantio-osa turva- istuimen ympärille vetämällä ylimää-
räinen löysyys pois samalla, kun työnnät
turvaistuinta taakse- ja alaspäin istui-
meen.
8. Varmista, että turvaistuin on kiinnittynyt tiukasti vetämällä turvaistuinta edesta-
kaisin vyöreitillä. Se ei saa liikkua mihin-
kään suuntaan enempää kuin 25 mm.
Kaikki turvavyöt kuitenkin löystyvät käytössä,
joten tarkista vyön kireys aika ajoin ja kiristä
sitä tarvittaessa.
Auton istuinten soveltuminen
i-Size-turvaistuinjärjestelmälle
Takaistuimien reunapaikat on tyyppihyväk-
sytty käytettäviksi i-Size-turvaistuinten
kanssa.
Turvaistuimet, jotka on valmistettu ja tyyppi-
hyväksytty i-Size (ECE R129) -standardin
vaatimusten mukaisesti, parantavat lasten
matkustusturvallisuutta:
Lapsen on matkustettava selkä menosuun-
taan 15 kuukauden ikään asti.
Turvaistuimen antama suoja on aiempaa
parempi sivutörmäysten yhteydessä.
ISOFIX-järjestelmän käyttöä suositellaan,
jotta vältytään turvaistuimen vääriltä kiin-
nitystavoilta.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 126

127

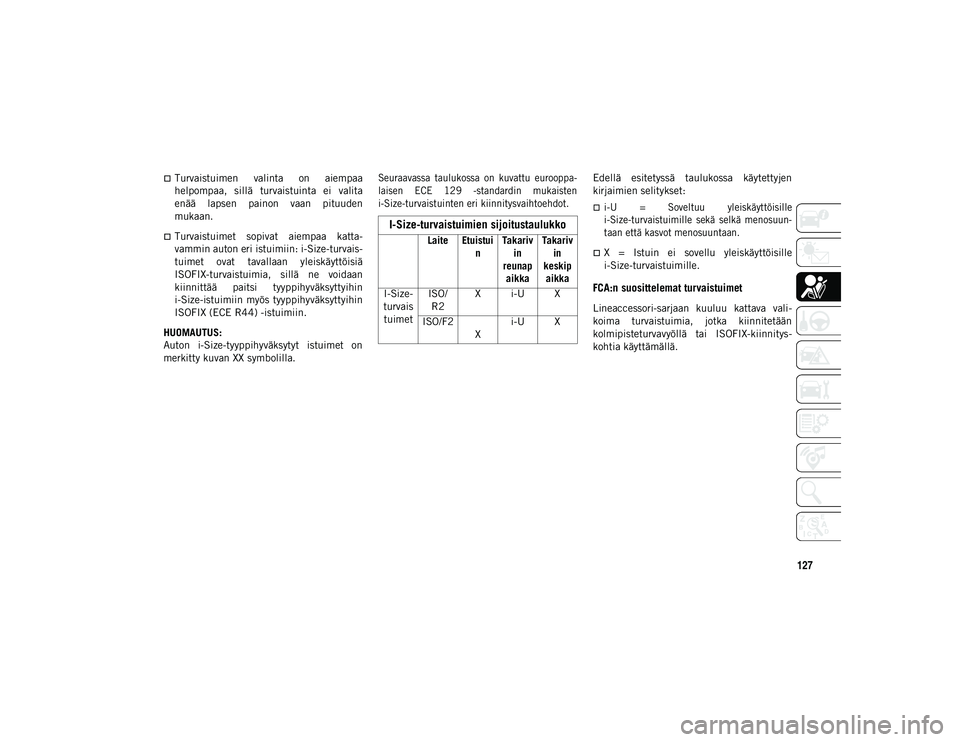

Turvaistuimen valinta on aiempaa
helpompaa, sillä turvaistuinta ei valita
enää lapsen painon vaan pituuden
mukaan.
Turvaistuimet sopivat aiempaa katta-
vammin auton eri istuimiin: i-Size-turvais-
tuimet ovat tavallaan yleiskäyttöisiä
ISOFIX-turvaistuimia, sillä ne voidaan
kiinnittää paitsi tyyppihyväksyttyihin
i-Size-istuimiin myös tyyppihyväksyttyihin
ISOFIX (ECE R44) -istuimiin.
HUOMAUTUS:
Auton i-Size-tyyppihyväksytyt istuimet on
merkitty kuvan XX symbolilla.
Seuraavassa taulukossa on kuvattu eurooppa-
laisen ECE 129 -standardin mukaisten
i-Size-turvaistuinten eri kiinnitysvaihtoehdot.

Edellä esitetyssä taulukossa käytettyjen
kirjaimien selitykset:

i-U = Soveltuu yleiskäyttöisille
i-Size-turvaistuimille sekä selkä menosuun-
taan että kasvot menosuuntaan.

X = Istuin ei sovellu yleiskäyttöisille
i-Size-turvaistuimille.
FCA:n suosittelemat turvaistuimet
Lineaccessori-sarjaan kuuluu kattava vali-
koima turvaistuimia, jotka kiinnitetään
kolmipisteturvavyöllä tai ISOFIX-kiinnitys-
kohtia käyttämällä.
I-Size-turvaistuimien sijoitustaulukko
Laite Etuistui
nTakariv
in
reunap aikka Takariv
in
keskip aikka
I-Size-
turvais tuimet ISO/
R2 X i-U X
ISO/F2 Xi-U X
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 127

TURVALLISUUS

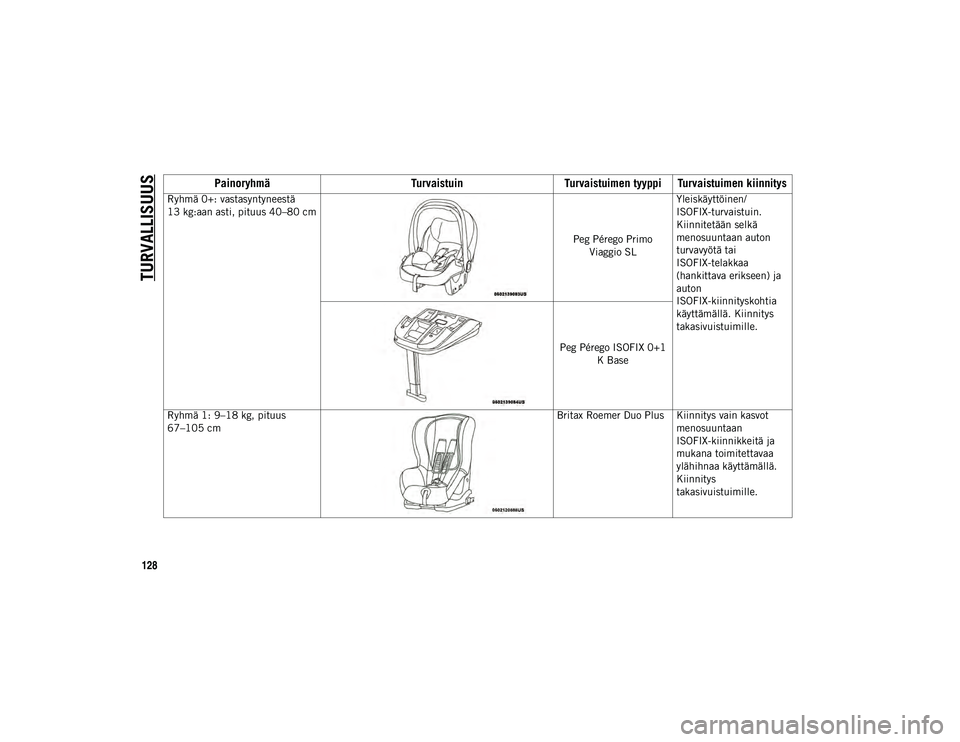

128Painoryhmä
TurvaistuinTurvaistuimen tyyppi Turvaistuimen kiinnitys
Ryhmä 0+: vastasyntyneestä
13 kg:aan asti, pituus 40–80 cm
Peg Pérego Primo
Viaggio SL Yleiskäyttöinen/
ISOFIX-turvaistuin.
Kiinnitetään selkä
menosuuntaan auton
turvavyötä tai
ISOFIX-telakkaa
(hankittava erikseen) ja
auton
ISOFIX-kiinnityskohtia
käyttämällä. Kiinnitys
takasivuistuimille.
Peg Pérego ISOFIX 0+1 K Base
Ryhmä 1: 9–18 kg, pituus
67–105 cm Britax Roemer Duo Plus Kiinnitys vain kasvot
menosuuntaan
ISOFIX-kiinnikkeitä ja
mukana toimitettavaa
ylähihnaa käyttämällä.
Kiinnitys
takasivuistuimille.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 128
