JEEP CHEROKEE 2021 Návod k použití a údržbě (in Czech)

199

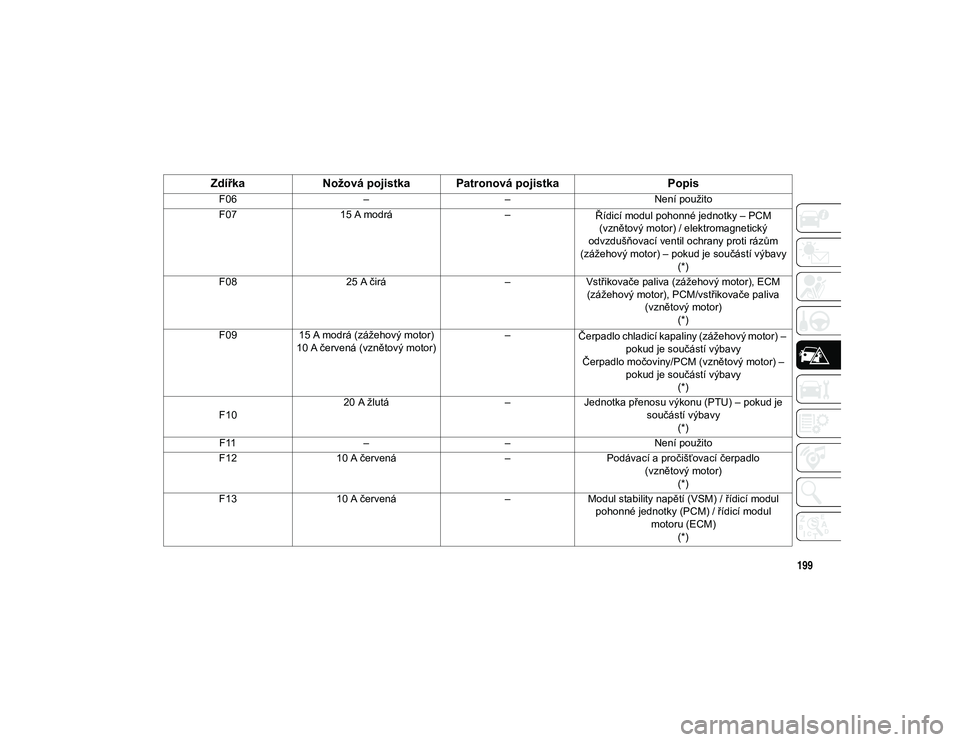

Zdířka
Nožová pojistka Patronová pojistka Popis
F06–– Není použito
F07 15 A modrá –
Řídicí modul pohonné jednotky – PCM
(vznětový motor) / elektromagnetický
odvzdušňovací ventil ochrany proti rázům
(zážehový motor) – pokud je součástí výbavy (*)
F08 25 A čirá –Vstřikovače paliva (zážehový motor), ECM
(zážehový motor), PCM/vstřikovače paliva (vznětový motor)(*)
F09 15 A modrá (zážehový motor)
10 A červená (vznětový motor) –
Čerpadlo chladicí kapaliny (zážehový motor) –
pokud je součástí výbavy
Čerpadlo močoviny/PCM (vznětový motor) – pokud je součástí výbavy (*)

F10 20 A žlutá
–Jednotka přenosu výkonu (PTU) – pokud je
součástí výbavy(*)
F11 –– Není použito
F12 10 A červená –Podávací a pročišťovací čerpadlo
(vznětový motor)(*)
F13 10 A červená –Modul stability napětí (VSM) / řídicí modul
pohonné jednotky (PCM) / řídicí modul motoru (ECM)(*)
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 199

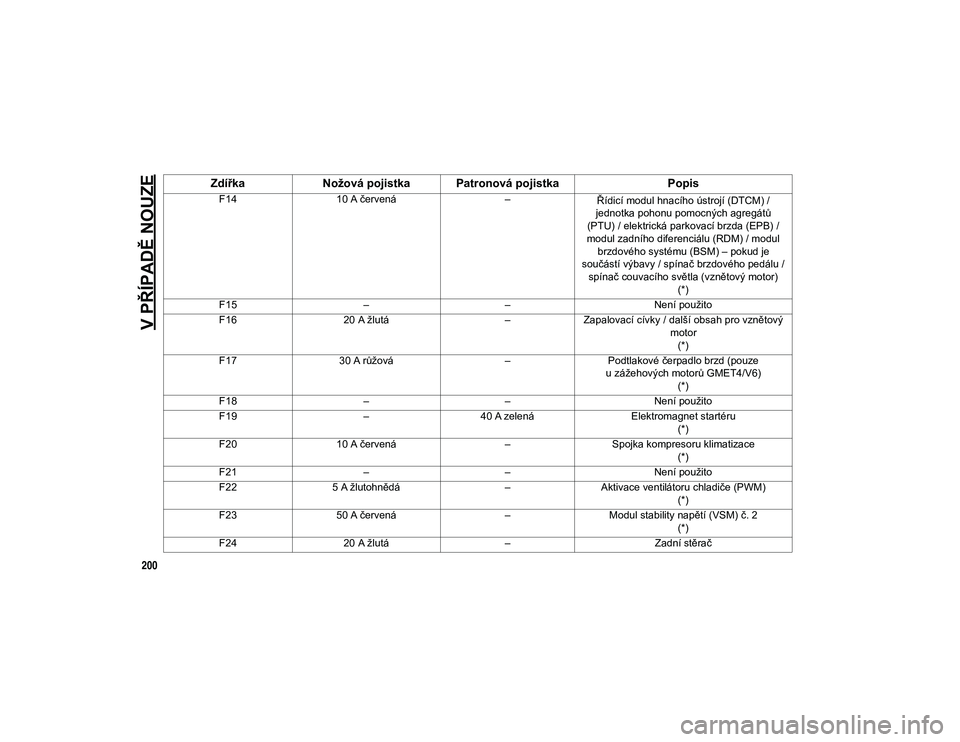

V PŘÍPADĚ NOUZE
200
F1410 A červená –
Řídicí modul hnacího ústrojí (DTCM) /
jednotka pohonu pomocných agregátů
(PTU) / elektrická parkovací brzda (EPB) /
modul zadního diferenciálu (RDM) / modul brzdového systému (BSM) – pokud je
součástí výbavy / spínač brzdového pedálu / spínač couvacího světla (vznětový motor) (*)
F15 –– Není použito
F16 20 A žlutá –Zapalovací cívky / další obsah pro vznětový
motor(*)
F17 30 A růžová –Podtlakové čerpadlo brzd (pouze
u zážehových motorů GMET4/V6) (*)
F18 –– Není použito
F19 –40 A zelená Elektromagnet startéru
(*)
F20 10 A červená –Spojka kompresoru klimatizace
(*)
F21 –– Není použito
F22 5 A žlutohnědá –Aktivace ventilátoru chladiče (PWM)
(*)
F23 50 A červená –Modul stability napětí (VSM) č. 2
(*)
F24 20 A žlutá –Zadní stěrač
ZdířkaNožová pojistka Patronová pojistka Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 200

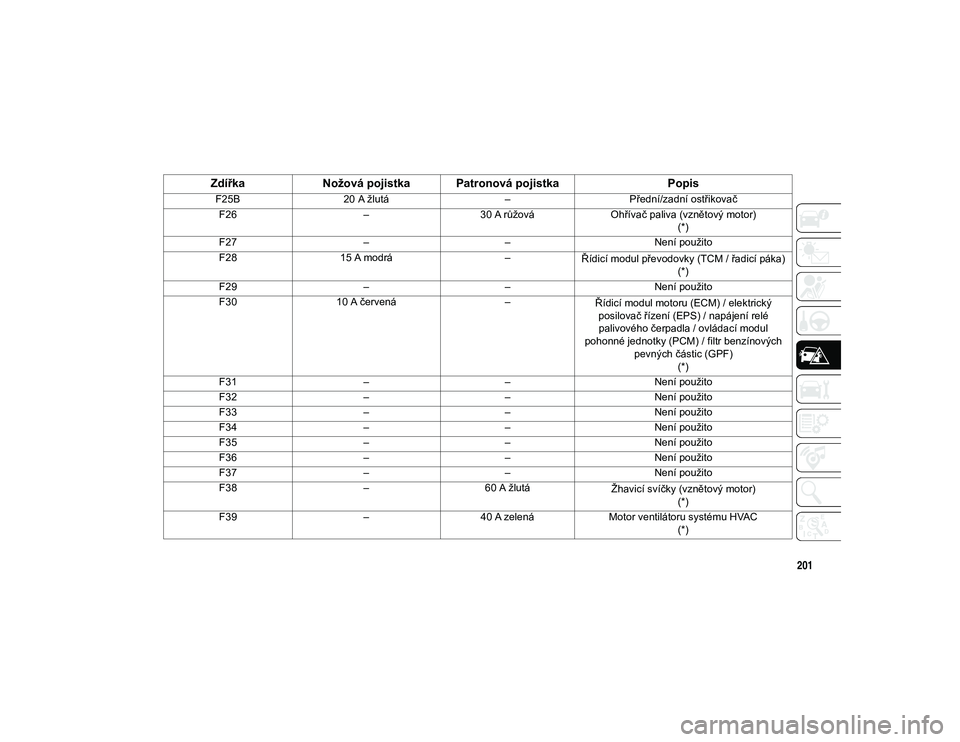

201
F25B20 A žlutá –Přední/zadní ostřikovač
F26 –30 A růžová Ohřívač paliva (vznětový motor)
(*)
F27 –– Není použito
F28 15 A modrá –
Řídicí modul převodovky (TCM / řadicí páka)
(*)
F29 –– Není použito
F30 10 A červená –
Řídicí modul motoru (ECM) / elektrický
posilovač řízení (EPS) / napájení relé palivového čerpadla / ovládací modul
pohonné jednotky (PCM) / filtr benzínových pevných částic (GPF)(*)
F31 –– Není použito
F32 –– Není použito
F33 –– Není použito
F34 –– Není použito
F35 –– Není použito
F36 –– Není použito
F37 –– Není použito
F38 –60 A žlutá
Žhavicí svíčky (vznětový motor)
(*)
F39 –40 A zelená Motor ventilátoru systému HVAC
(*)
Zdířka Nožová pojistka Patronová pojistka Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 201

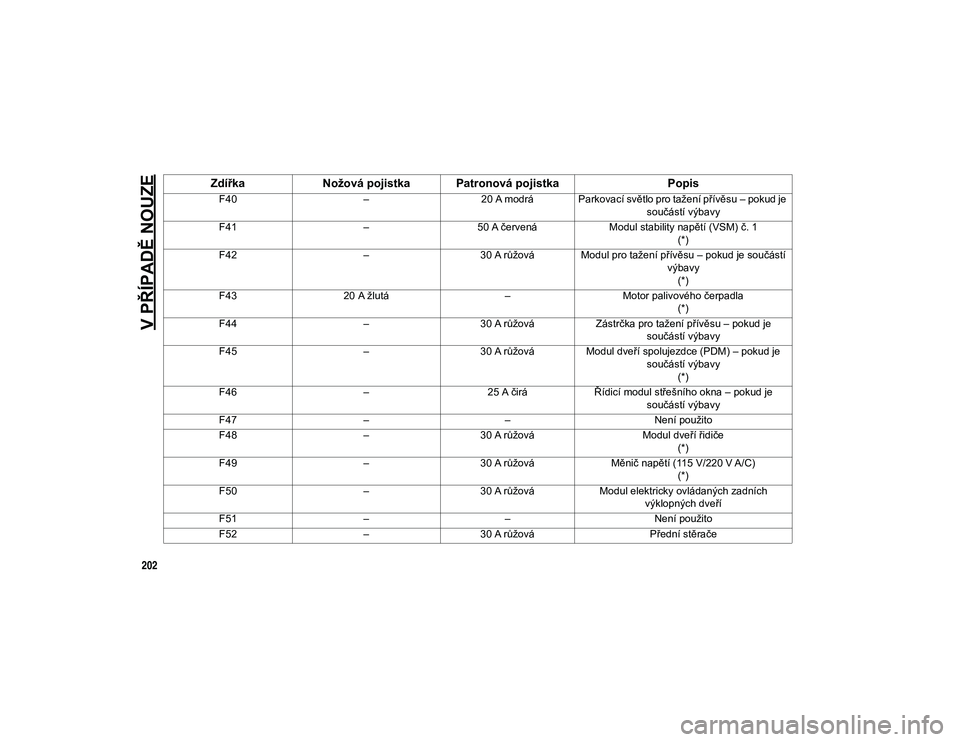

V PŘÍPADĚ NOUZE
202
F40–20 A modrá Parkovací světlo pro tažení přívěsu – pokud je
součástí výbavy
F41 –50 A červená Modul stability napětí (VSM) č. 1
(*)
F42 –30 A růžová Modul pro tažení přívěsu – pokud je součástí
výbavy(*)
F43 20 A žlutá –Motor palivového čerpadla
(*)
F44 –30 A růžováZástrčka pro tažení přívěsu – pokud je
součástí výbavy
F45 –30 A růžováModul dveří spolujezdce (PDM) – pokud je
součástí výbavy(*)
F46 –25 A čiráŘídicí modul střešního okna – pokud je
součástí výbavy
F47 –– Není použito
F48 –30 A růžová Modul dveří řidiče
(*)
F49 –30 A růžová Měnič napětí (115 V/220 V A/C)
(*)
F50 –30 A růžová Modul elektricky ovládaných zadních
výklopných dveří
F51 –– Není použito
F52 –30 A růžová Přední stěrače
ZdířkaNožová pojistka Patronová pojistka Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 202

203
F53–30 A růžováModul brzdového systému (BSM) – ECU
a ventily(*)
F54 –30 A růžová Napájení 3 řídicího modulu prvků karoserie
(BCM)(*)
F55 10 A červená –Snímače mrtvého úhlu / kamera zpětného
pohledu, spínač vyhřívání zadních sedadel (*)
F56 15 A modrá –Modul uzlu zapalování (IGNM) / rozbočovač
KIN / RF / elektrický zámek sloupku řízení (ESCL), dvojitý port USB – zadní konzola (*)
F57 20 A žlutá –Levá brzdová/směrová světla pro tažení
přívěsu – pokud je součástí výbavy
F58 10 A červená –Modul klasifikace osob / VSM / modul TT /
ESCL(*)
F59 –30 A růžová Řídicí modul hnacího ústrojí (DTCM) – pokud
je součástí výbavy(*)
F60 20 A žlutá –Elektrická zásuvka – středová konzola
(*)
F61 20 A žlutá –Pravá brzdová/směrová světla pro tažení
přívěsu – pokud je součástí výbavy
F62 20 A žlutá
–Odmrazování čelního skla – pokud je součástí
výbavy
Zdířka Nožová pojistka Patronová pojistka Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 203

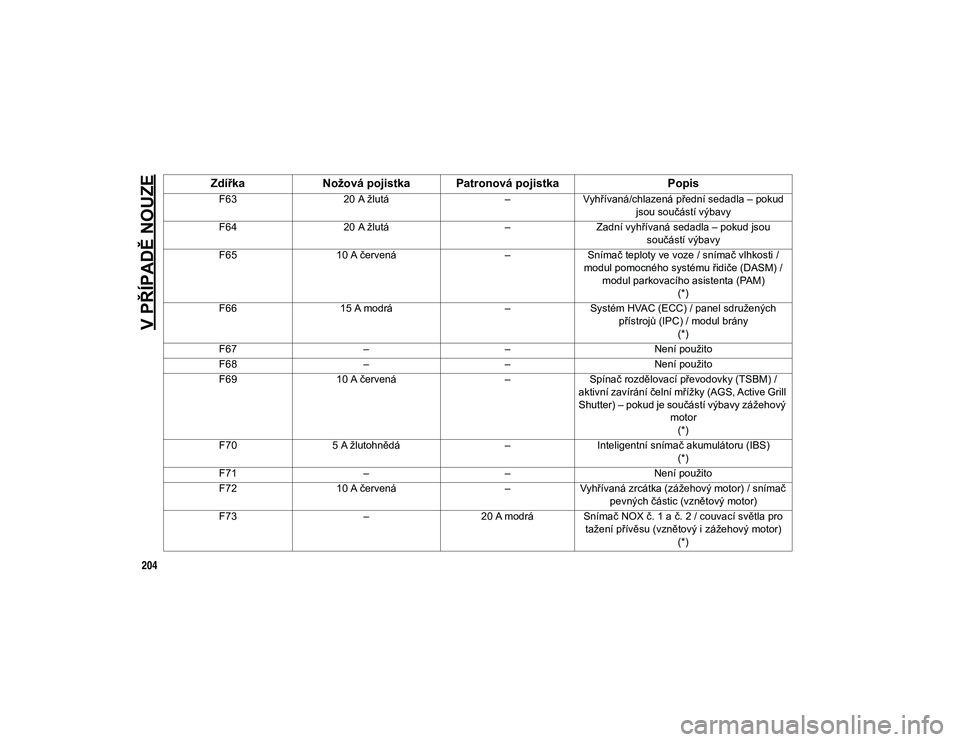

V PŘÍPADĚ NOUZE
204
F6320 A žlutá –Vyhřívaná/chlazená přední sedadla – pokud
jsou součástí výbavy
F64 20 A žlutá –Zadní vyhřívaná sedadla – pokud jsou
součástí výbavy
F65 10 A červená –Snímač teploty ve voze / snímač vlhkosti /
modul pomocného systému řidiče (DASM) / modul parkovacího asistenta (PAM) (*)
F66 15 A modrá –Systém HVAC (ECC) / panel sdružených
přístrojů (IPC) / modul brány (*)
F67 –– Není použito
F68 –– Není použito
F69 10 A červená –Spínač rozdělovací převodovky (TSBM) /
aktivní zavírání čelní mřížky (AGS, Active Grill
Shutter) – pokud je součástí výbavy zážehový motor(*)
F70 5 A žlutohnědá –Inteligentní snímač akumulátoru (IBS)
(*)
F71 –– Není použito
F72 10 A červená –Vyhřívaná zrcátka (zážehový motor) / snímač
pevných částic (vznětový motor)
F73 –20 A modrá Snímač NOX č. 1 a č. 2 / couvací světla pro
tažení přívěsu (vznětový i zážehový motor)(*)
Zdířka Nožová pojistka Patronová pojistka Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 204

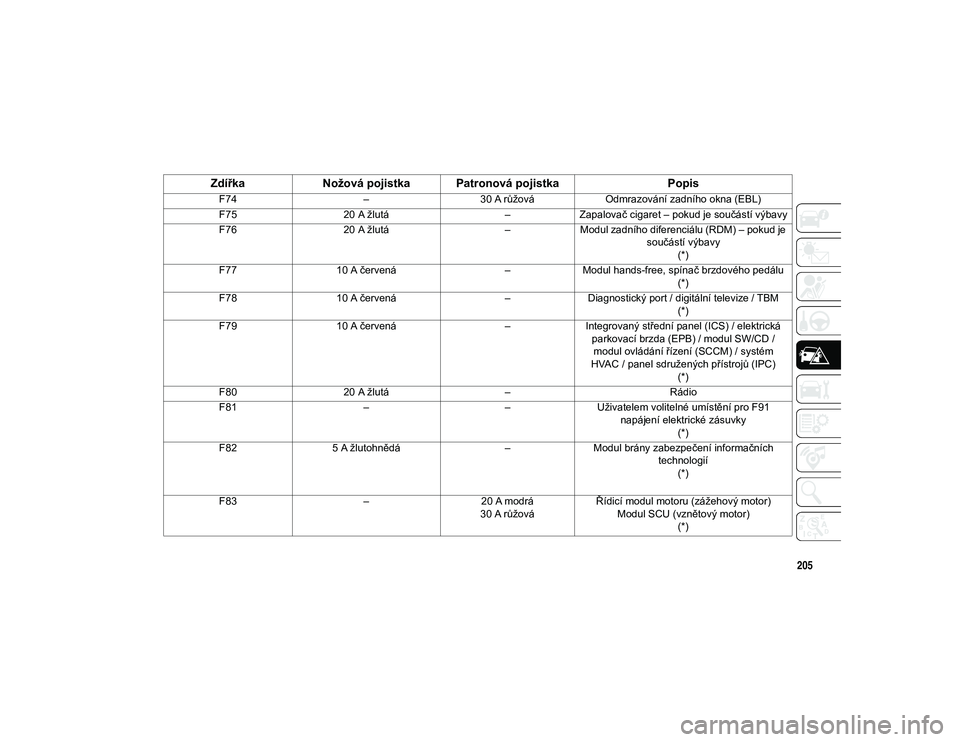

205
F74–30 A růžová Odmrazování zadního okna (EBL)
F75 20 A žlutá –Zapalovač cigaret – pokud je součástí výbavy
F76 20 A žlutá –Modul zadního diferenciálu (RDM) – pokud je
součástí výbavy(*)
F77 10 A červená –Modul hands-free, spínač brzdového pedálu
(*)
F78 10 A červená –Diagnostický port / digitální televize / TBM
(*)
F79 10 A červená –Integrovaný střední panel (ICS) / elektrická
parkovací brzda (EPB) / modul SW/CD / modul ovládání řízení (SCCM) / systém
HVAC / panel sdružených přístrojů (IPC) (*)
F80 20 A žlutá – Rádio
F81 ––Uživatelem volitelné umístění pro F91
napájení elektrické zásuvky (*)
F82 5 A žlutohnědá –Modul brány zabezpečení informačních
technologií(*)
F83 –20 A modrá
30 A růžová Řídicí modul motoru (zážehový motor)
Modul SCU (vznětový motor) (*)
Zdířka Nožová pojistka Patronová pojistka Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 205

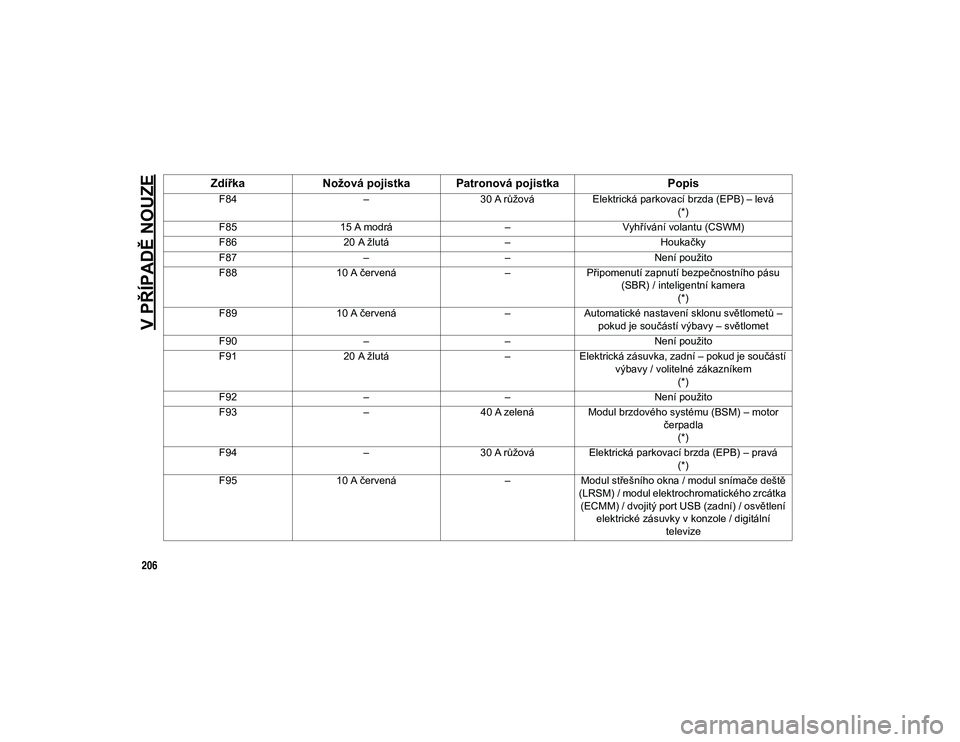

V PŘÍPADĚ NOUZE
206
F84–30 A růžováElektrická parkovací brzda (EPB) – levá
(*)
F85 15 A modrá –Vyhřívání volantu (CSWM)
F86 20 A žlutá –Houkačky
F87 –– Není použito
F88 10 A červená –Připomenutí zapnutí bezpečnostního pásu
(SBR) / inteligentní kamera (*)
F89 10 A červená –Automatické nastavení sklonu světlometů –
pokud je součástí výbavy – světlomet
F90 –– Není použito
F91 20 A žlutá –Elektrická zásuvka, zadní – pokud je součástí
výbavy / volitelné zákazníkem (*)
F92 –– Není použito
F93 –40 A zelenáModul brzdového systému (BSM) – motor
čerpadla(*)
F94 –30 A růžováElektrická parkovací brzda (EPB) – pravá
(*)
F95 10 A červená –Modul střešního okna / modul snímače deště
(LRSM) / modul elektrochromatického zrcátka (ECMM) / dvojitý port USB (zadní) / osvětlení elektrické zásuvky v konzole / digitální televize
Zdířka Nožová pojistka Patronová pojistka Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 206

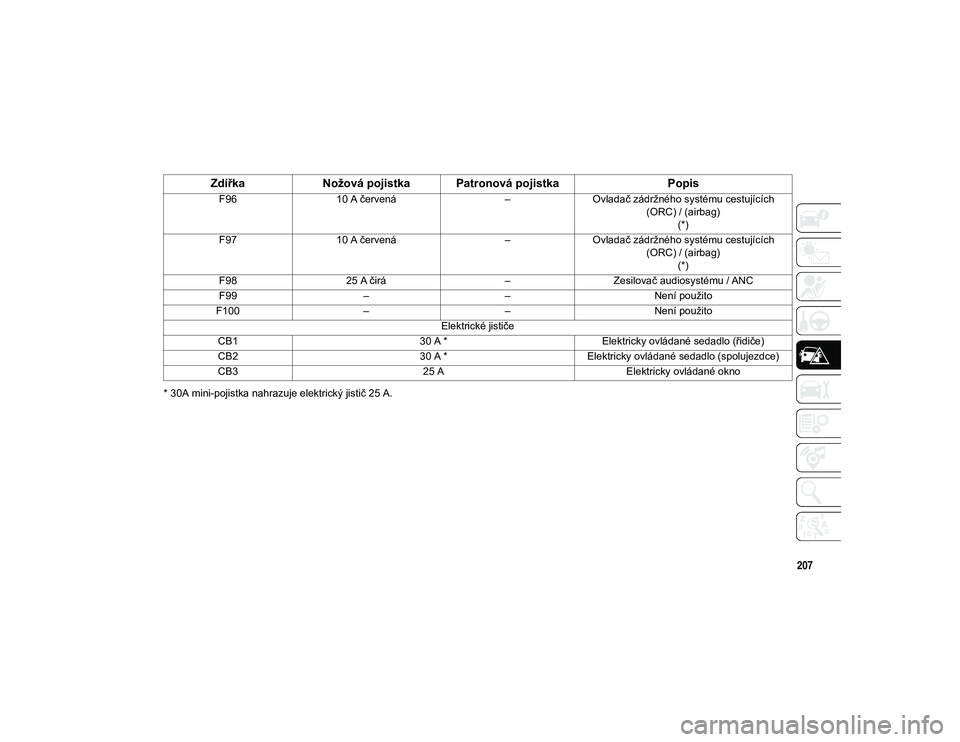

207
* 30A mini-pojistka nahrazuje elektrický jistič 25 A.F96
10 A červená –Ovladač zádržného systému cestujících
(ORC) / (airbag)(*)
F97 10 A červená –Ovladač zádržného systému cestujících
(ORC) / (airbag)(*)
F98 25 A čirá –Zesilovač audiosystému / ANC
F99 –– Není použito
F100 –– Není použito
Elektrické jističe
CB1 30 A *Elektricky ovládané sedadlo (řidiče)
CB2 30 A *Elektricky ovládané sedadlo (spolujezdce)
CB3 25 AElektricky ovládané okno
ZdířkaNožová pojistka Patronová pojistka Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 207

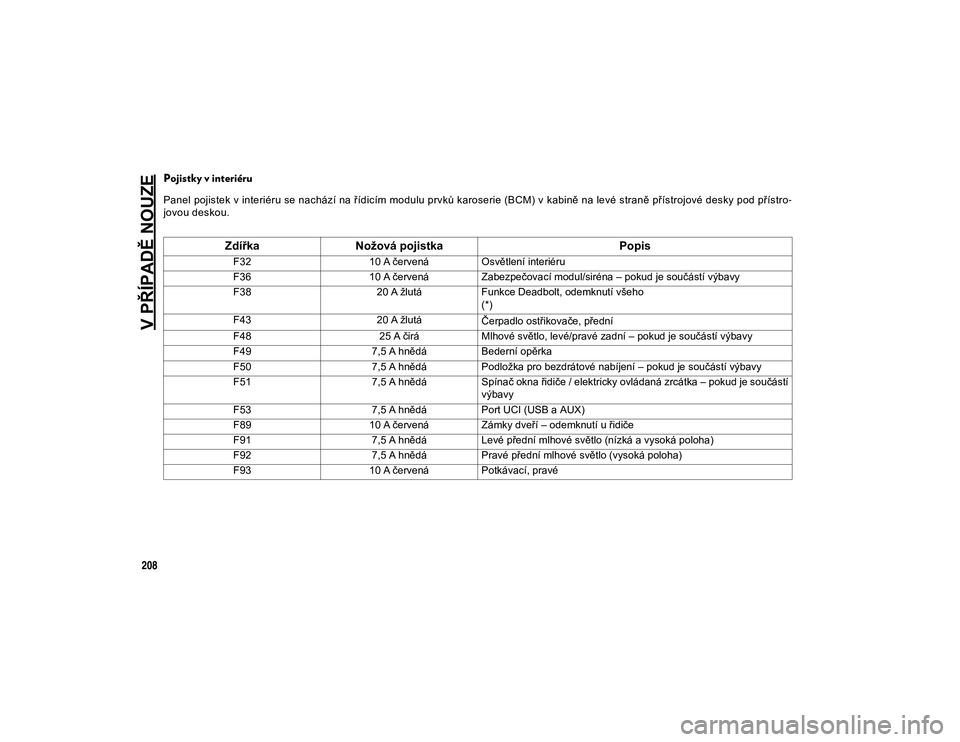

V PŘÍPADĚ NOUZE
208
Pojistky v interiéru
Panel pojistek v interiéru se nachází na řídicím modulu prvků karoserie (BCM) v kabině na levé straně přístrojové desky pod přístro-
jovou deskou.
Zdířka Nožová pojistka Popis
F3210 A červenáOsvětlení interiéru
F36 10 A červenáZabezpečovací modul/siréna – pokud je součástí výbavy
F38 20 A žlutáFunkce Deadbolt, odemknutí všeho
(*)
F43 20 A žlutá
Čerpadlo ostřikovače, přední
F48 25 A čiráMlhové světlo, levé/pravé zadní – pokud je součástí výbavy
F49 7,5 A hnědáBederní opěrka
F50 7,5 A hnědáPodložka pro bezdrátové nabíjení – pokud je součástí výbavy
F51 7,5 A hnědáSpínač okna řidiče / elektricky ovládaná zrcátka – pokud je součástí
výbavy
F53 7,5 A hnědáPort UCI (USB a AUX)
F89 10 A červenáZámky dveří – odemknutí u řidiče
F91 7,5 A hnědáLevé přední mlhové světlo (nízká a vysoká poloha)
F92 7,5 A hnědáPravé přední mlhové světlo (vysoká poloha)
F93 10 A červenáPotkávací, pravé
