Плоские предохранители

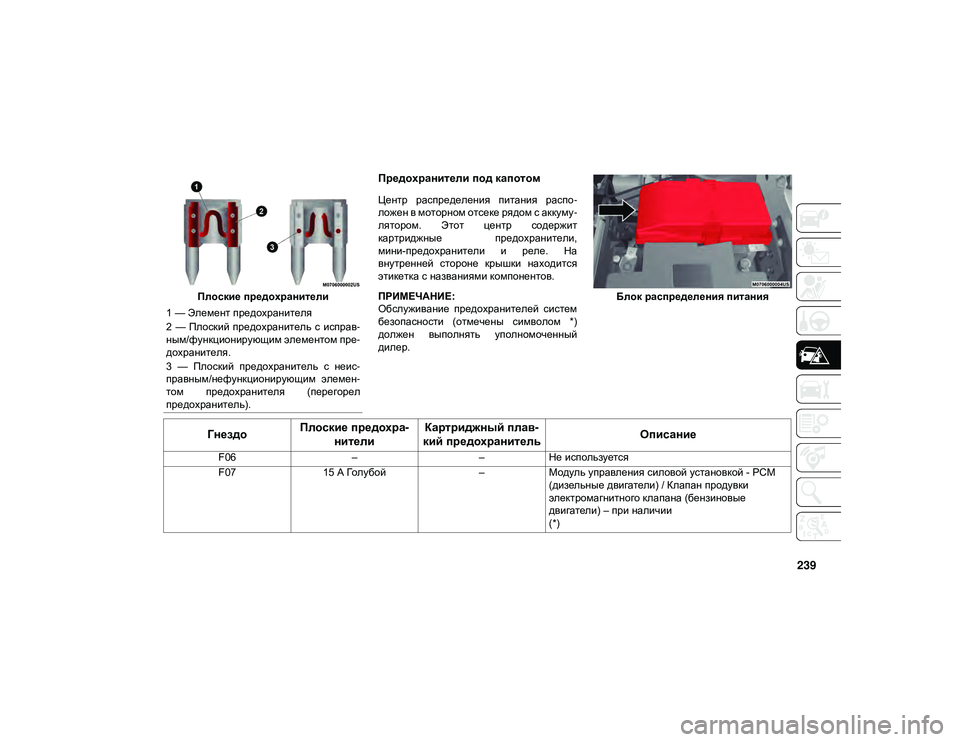

Предохранители под капотом
Центр распределения питания распо-
ложен в моторном отсеке рядом с аккуму -
лятором. Этот центр содержит
картриджные предохранители,
мини-предохранители и реле. На
внутренней стороне крышки находится
этикетка с названиями компонентов.
ПРИМЕЧАНИЕ:
Обслуживание предохранителей систем
безопасности (отмечены символом *)
должен выполнять уполномоченный
дилер. Блок распределения питания
1 — Элемент предохранителя
2 — Плоский предохранитель с исправ -
ным/функционирующим элементом пре -
дохранителя.
3 — Плоский предохранитель с неис -
правным/нефункционирующим элемен-
том предохранителя (перегорел
предохранитель).
Гнездо Плоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
F06
––Не используется
F07 15 А Голубой –Модуль управления силовой установкой - PCM
(дизельные двигатели) / Клапан продувки
электромагнитного клапана (бензиновые
двигатели) – при наличии
(*)
2020_JEEP_CHEROKEE_UG_RU.book Page 239

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

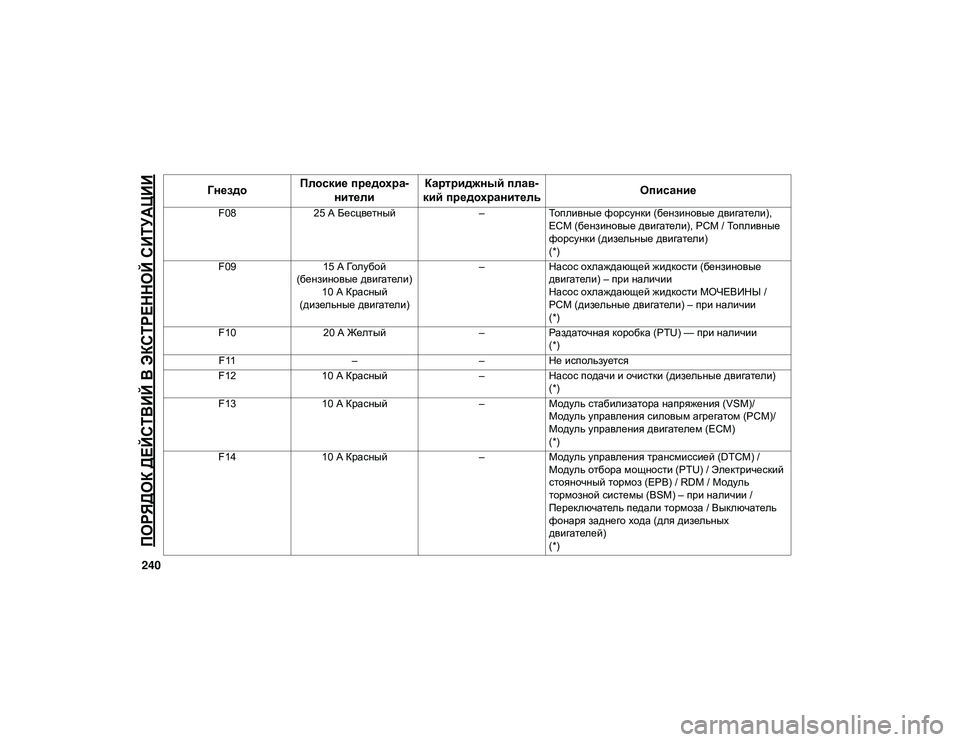

240
F0825 А Бесцветный –Топливные форсунки (бензиновые двигатели),
ECM (бензиновые двигатели), PCM / Топливные
форсунки (дизельные двигатели)
(*)
F09 15 А Голубой
(бензиновые двигатели) 10 А Красный
(дизельные двигатели) –
Насос охлаждающей жидкости (бензиновые
двигатели) – при наличии
Насос охлаждающей жидкости МОЧЕВИНЫ /
PCM (дизельные двигатели) – при наличии
(*)
F10 20 А Желтый –Раздаточная коробка (PTU) — при наличии
(*)
F11 ––Не используется
F12 10 А Красный –Насос подачи и очистки (дизельные двигатели)
(*)
F13 10 А Красный –Модуль стабилизатора напряжения (VSM)/
Модуль управления силовым агрегатом (PCM)/
Модуль управления двигателем (ECM)
(*)
F14 10 А Красный –Модуль управления трансмиссией (DTCM) /
Модуль отбора мощности (PTU) / Электрический
стояночный тормоз (EPB) / RDM / Модуль
тормозной системы (BSM) – при наличии /
Переключатель педали тормоза / Выключатель
фонаря заднего хода (для дизельных
двигателей)
(*)
Гнездо Плоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 240

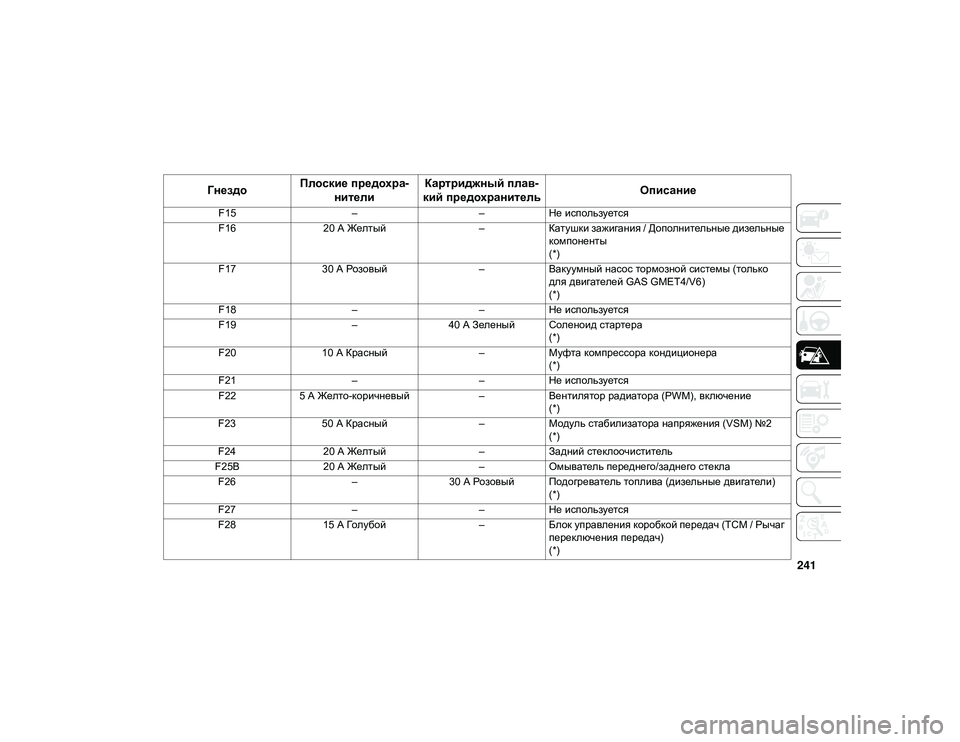

241
F15––Не используется
F16 20 А Желтый –Катушки зажигания / Дополнительные дизельные
компоненты
(*)
F17 30 А Розовый –Вакуумный насос тормозной системы (только
для двигателей GAS GMET4/V6)
(*)
F18 ––Не используется
F19 –40 А Зеленый Соленоид стартера
(*)
F20 10 А Красный –Муфта компрессора кондиционера
(*)
F21 ––Не используется
F22 5 А Желто-коричневый –Вентилятор радиатора (PWM), включение
(*)
F23 50 А Красный –Модуль стабилизатора напряжения (VSM) №2
(*)
F24 20 А Желтый –Задний стеклоочиститель
F25B 20 А Желтый –Омыватель переднего/заднего стекла
F26 –30 А Розовый Подогреватель топлива (дизельные двигатели)
(*)
F27 ––Не используется
F28 15 А Голубой –Блок управления коробкой передач (TCM / Рычаг
переключения передач)
(*)
Гнездо Плоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 241

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

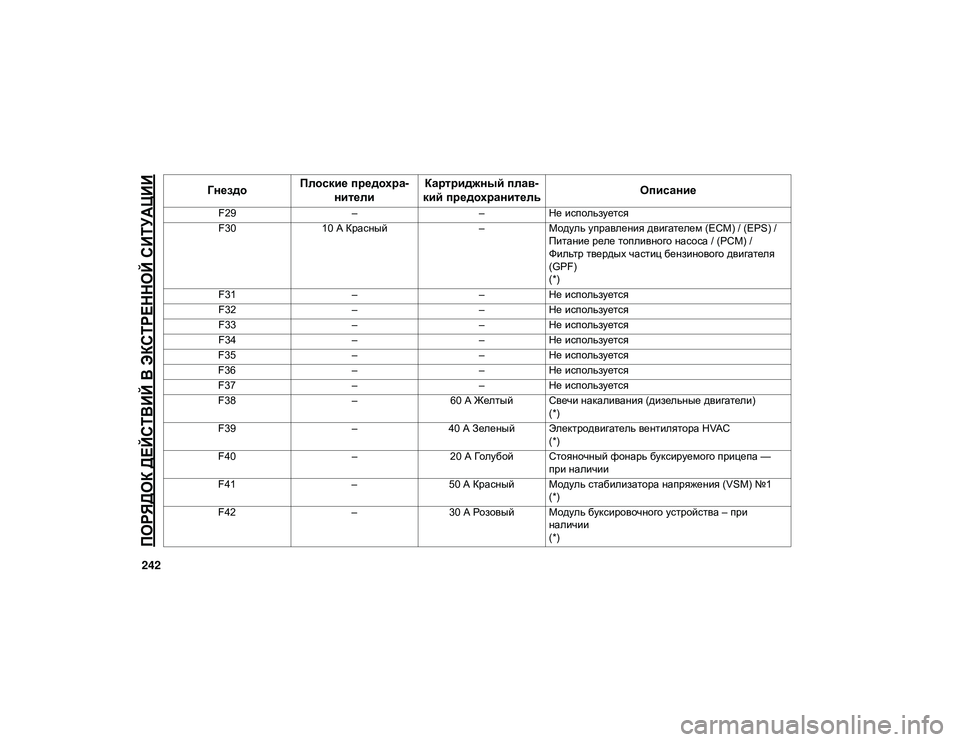

242
F29––Не используется
F30 10 А Красный –Модуль управления двигателем (ECM) / (EPS) /
Питание реле топливного насоса / (PCM) /
Фильтр твердых частиц бензинового двигателя
(GPF)
(*)
F31 ––Не используется
F32 ––Не используется
F33 ––Не используется
F34 ––Не используется
F35 ––Не используется
F36 ––Не используется
F37 ––Не используется
F38 –60 А Желтый Свечи накаливания (дизельные двигатели)
(*)
F39 –40 А Зеленый Электродвигатель вентилятора HVAC
(*)
F40 –20 А Голубой Стояночный фонарь буксируемого прицепа —
при наличии
F41 –50 А Красный Модуль стабилизатора напряжения (VSM) №1
(*)
F42 –30 А Розовый Модуль буксировочного устройства – при
наличии
(*)
ГнездоПлоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 242

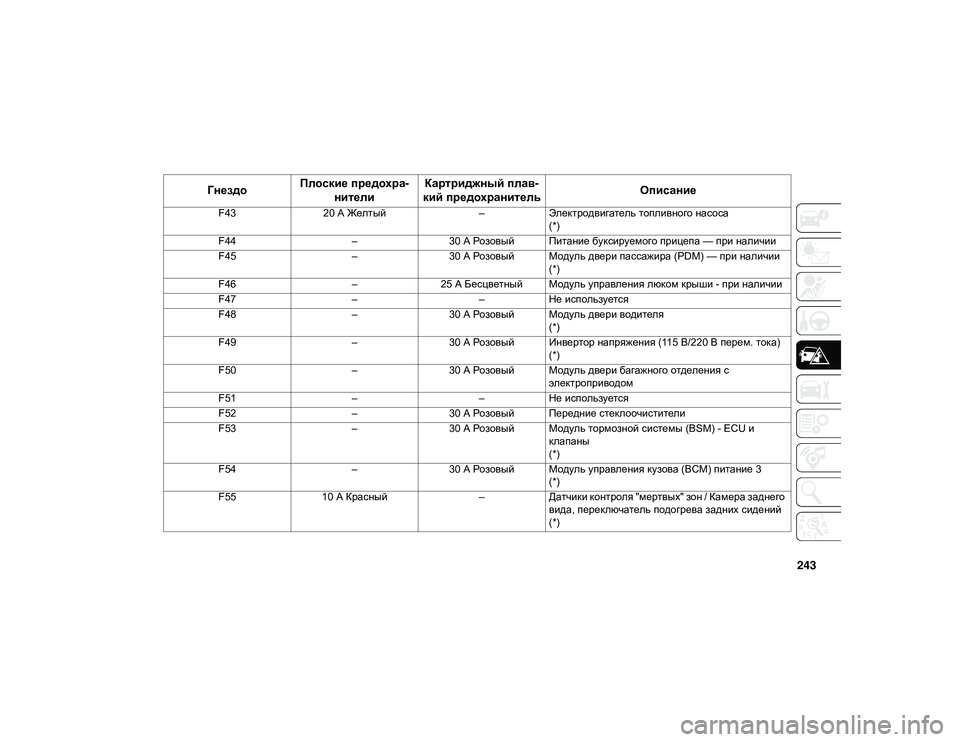

243
F4320 А Желтый –Электродвигатель топливного насоса
(*)
F44 –30 А Розовый Питание буксируемого прицепа — при наличии
F45 –30 А Розовый Модуль двери пассажира (PDM) — при наличии
(*)
F46 –25 А Бесцветный Модуль управления люком крыши - при наличии
F47 ––Не используется
F48 –30 А Розовый Модуль двери водителя
(*)
F49 –30 А Розовый Инвертор напряжения (115 В/220 В перем. тока)
(*)
F50 –30 А Розовый Модуль двери багажного отделения с
электроприводом
F51 ––Не используется
F52 –30 А Розовый Передние стеклоочистители
F53 –30 А Розовый Модуль тормозной системы (BSM) - ECU и
клапаны
(*)
F54 –30 А Розовый Модуль управления кузова (BCM) питание 3
(*)
F55 10 А Красный –Датчики контроля "мертвых" зон / Камера заднего
вида, переключатель подогрева задних сидений
(*)
Гнездо Плоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 243

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

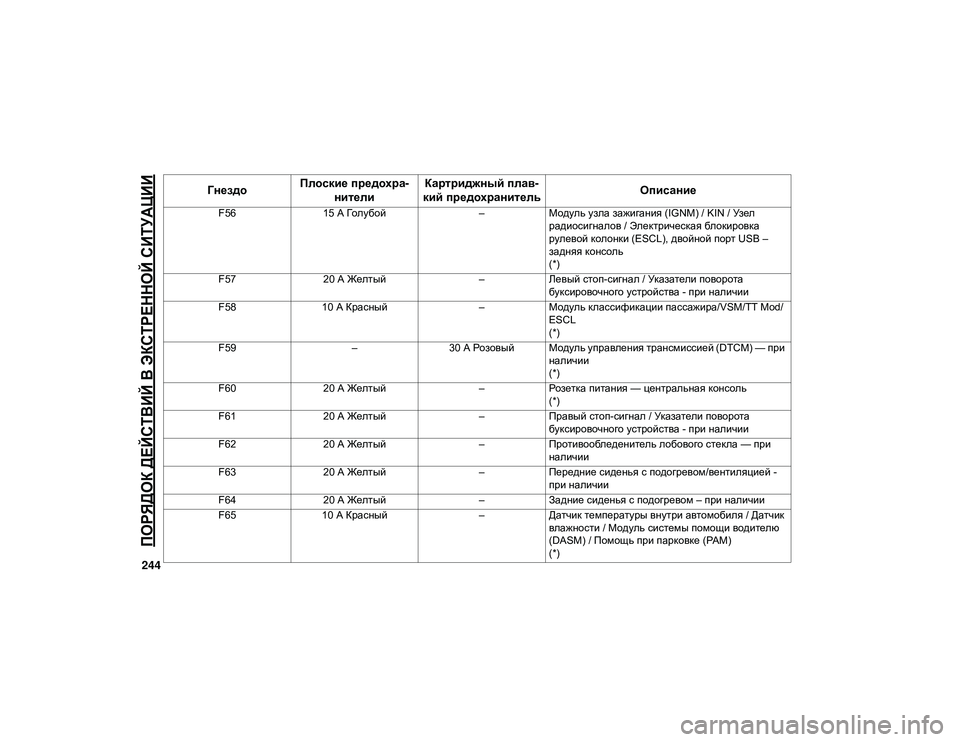

244
F5615 А Голубой –Модуль узла зажигания (IGNM) / KIN / Узел
радиосигналов / Электрическая блокировка
рулевой колонки (ESCL), двойной порт USB –
задняя консоль
(*)
F57 20 А Желтый –Левый стоп-сигнал / Указатели поворота
буксировочного устройства - при наличии
F58 10 А Красный –Модуль классификации пассажира/VSM/TT Mod/
ESCL
(*)
F59 –30 А Розовый Модуль управления трансмиссией (DTCM) — при
наличии
(*)
F60 20 А Желтый –Розетка питания — центральная консоль
(*)
F61 20 А Желтый –Правый стоп-сигнал / Указатели поворота
буксировочного устройства - при наличии
F62 20 А Желтый –Противообледенитель лобового стекла — при
наличии
F63 20 А Желтый –Передние сиденья с подогревом/вентиляцией -
при наличии
F64 20 А Желтый –Задние сиденья с подогревом – при наличии
F65 10 А Красный –Датчик температуры внутри автомобиля / Датчик
влажности / Модуль системы помощи водителю
(DASM) / Помощь при парковке (PAM)
(*)
Гнездо Плоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 244

245

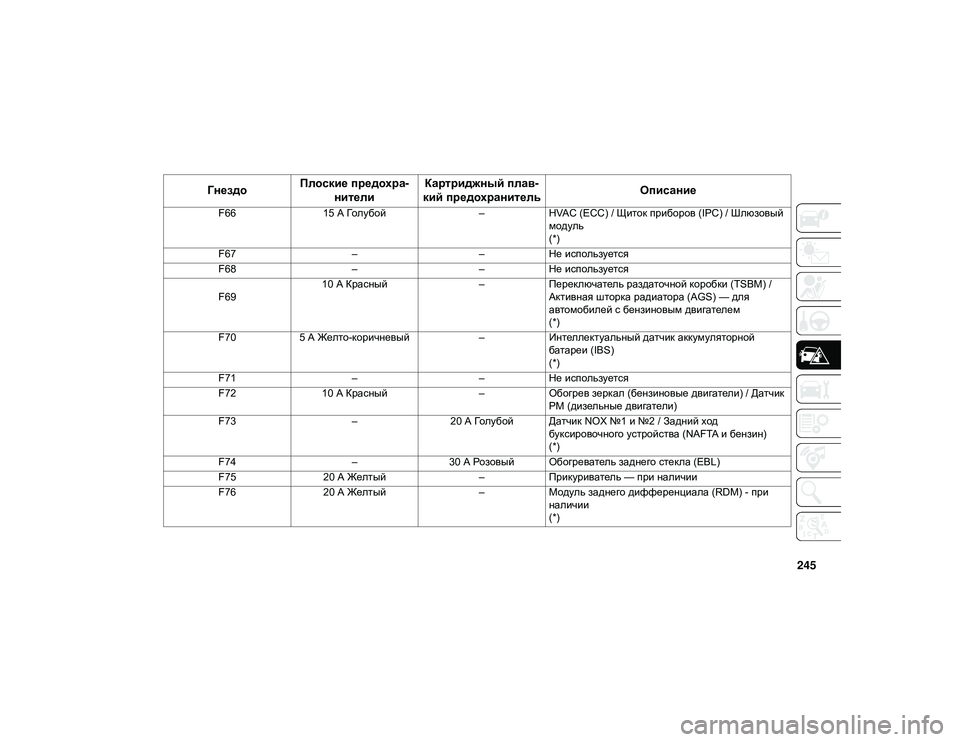

F6615 А Голубой –HVAC (ECC) / Щиток приборов (IPC) / Шлюзовый
модуль
(*)
F67 ––Не используется
F68 ––Не используется

F69 10 А Красный
–Переключатель раздаточной коробки (TSBM) /
Активная шторка радиатора (AGS) — для
автомобилей с бензиновым двигателем
(*)
F70 5 А Желто-коричневый –Интеллектуальный датчик аккумуляторной
батареи (IBS)
(*)
F71 ––Не используется
F72 10 А Красный –Обогрев зеркал (бензиновые двигатели) / Датчик
PM (дизельные двигатели)
F73 –20 А Голубой Датчик NOX №1 и №2 / Задний ход
буксировочного устройства (NAFTA и бензин)
(*)
F74 –30 А Розовый Обогреватель заднего стекла (EBL)
F75 20 А Желтый –Прикуриватель — при наличии
F76 20 А Желтый –Модуль заднего дифференциала (RDM) - при
наличии
(*)
Гнездо Плоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 245

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

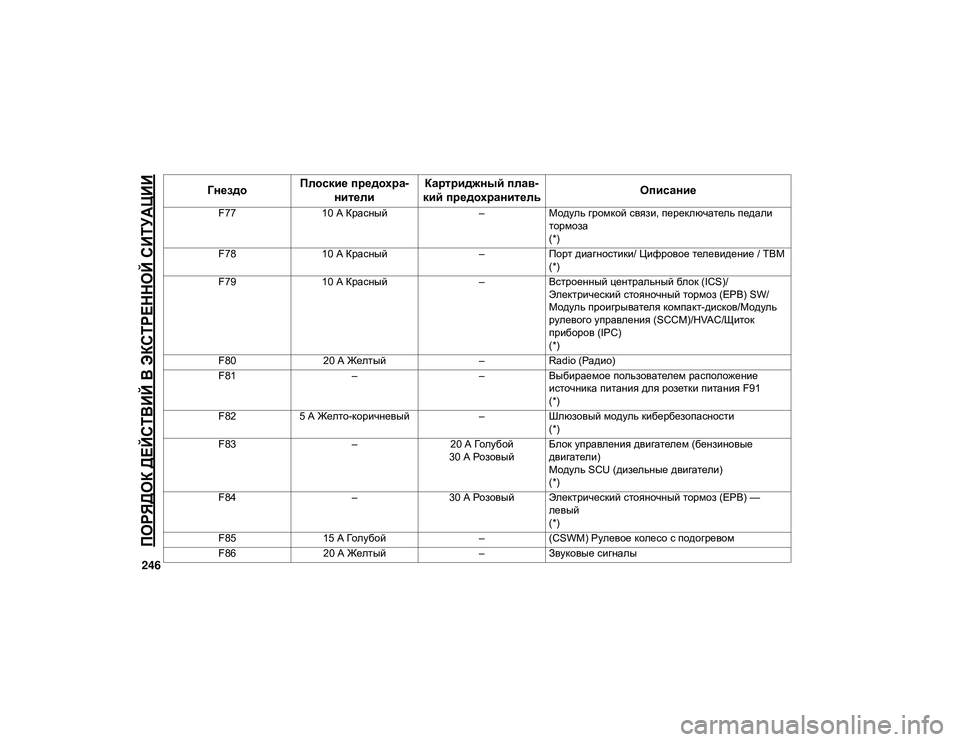

246
F7710 А Красный –Модуль громкой связи, переключатель педали
тормоза
(*)
F78 10 А Красный –Порт диагностики/ Цифровое телевидение / TBM
(*)
F79 10 А Красный –Встроенный центральный блок (ICS)/
Электрический стояночный тормоз (EPB) SW/
Модуль проигрывателя компакт-дисков/Модуль
рулевого управления (SCCM)/HVAC/Щиток
приборов (IPC)
(*)
F80 20 А Желтый –Radio (Радио)
F81 ––Выбираемое пользователем расположение
источника питания для розетки питания F91
(*)
F82 5 А Желто-коричневый –Шлюзовый модуль кибербезопасности
(*)
F83 –20 А Голубой
30 А Розовый Блок управления двигателем (бензиновые
двигатели)
Модуль SCU (дизельные двигатели)
(*)
F84 –30 А Розовый Электрический стояночный тормоз (EPB) —
левый
(*)
F85 15 А Голубой –(CSWM) Рулевое колесо с подогревом
F86 20 А Желтый –Звуковые сигналы
Гнездо Плоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 246

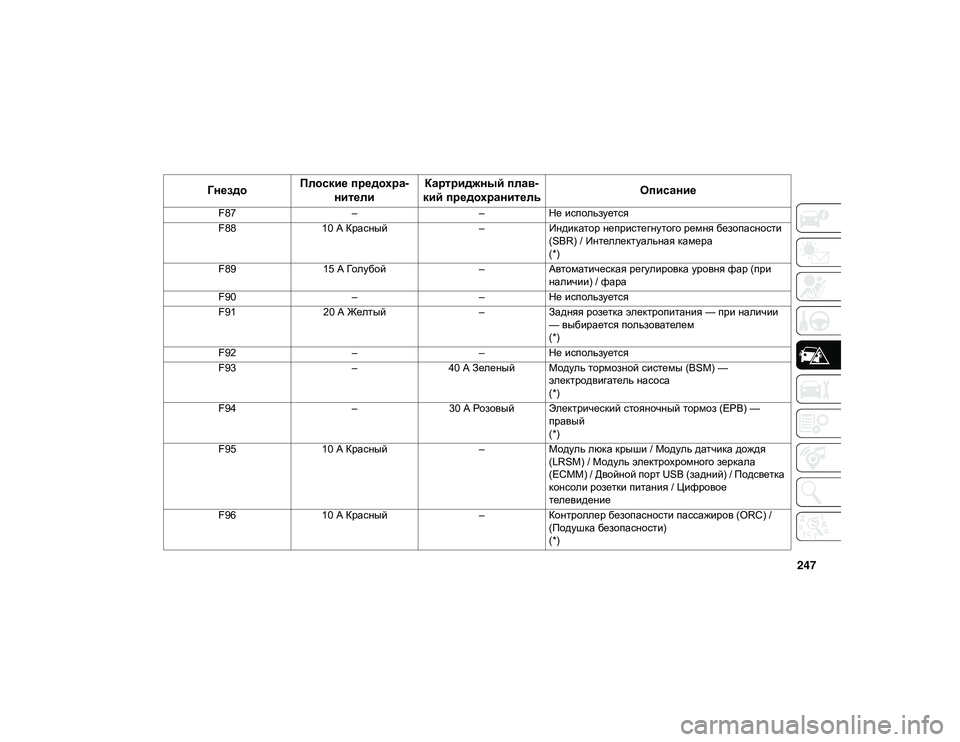

247
F87––Не используется
F88 10 А Красный –Индикатор непристегнутого ремня безопасности
(SBR) / Интеллектуальная камера
(*)
F89 15 А Голубой –Автоматическая регулировка уровня фар (при
наличии) / фара
F90 ––Не используется
F91 20 А Желтый –Задняя розетка электропитания — при наличии
— выбирается пользователем
(*)
F92 ––Не используется
F93 –40 А Зеленый Модуль тормозной системы (BSM) —
электродвигатель насоса
(*)
F94 –30 А Розовый Электрический стояночный тормоз (EPB) —
правый
(*)
F95 10 А Красный –Модуль люка крыши / Модуль датчика дождя
(LRSM) / Модуль электрохромного зеркала
(ECMM) / Двойной порт USB (задний) / Подсветка
консоли розетки питания / Цифровое
телевидение
F96 10 А Красный –Контроллер безопасности пассажиров (ORC) /
(Подушка безопасности)
(*)
Гнездо Плоские предохра
-
нители Картриджный плав
-
кий предохранитель Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 247
