JEEP CHEROKEE 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

249

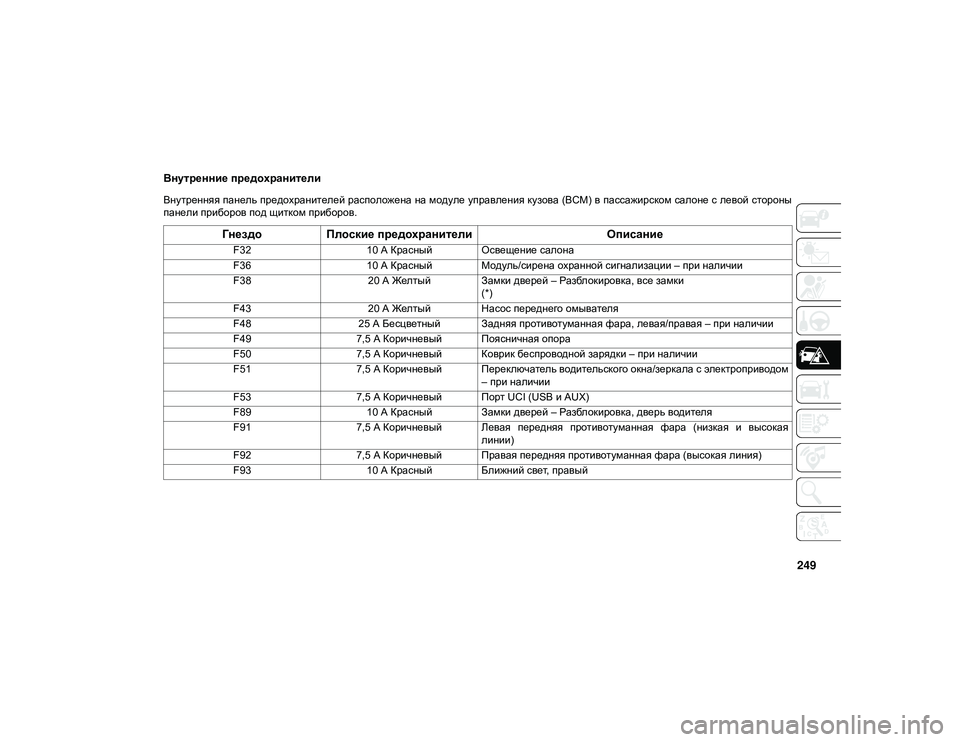

Внутренние предохранители
Внутренняя панель предохранителей расположена на модуле управления кузова (BCM) в пассажирском салоне с левой стороны
панели приборов под щитком приборов.
ГнездоПлоские предохранители Описание
F3210 А Красный Освещение салона
F36 10 А Красный Модуль/сирена охранной сигнализации – при наличии
F38 20 А Желтый Замки дверей – Разблокировка, все замки
(*)
F43 20 А Желтый Насос переднего омывателя
F48 25 А Бесцветный Задняя противотуманная фара, левая/правая – при наличии
F49 7,5 А Коричневый Поясничная опора
F50 7,5 А Коричневый Коврик беспроводной зарядки – при наличии
F51 7,5 А Коричневый Переключатель водительского окна/зеркала с электроприводом
– при наличии
F53 7,5 А Коричневый Порт UCI (USB и AUX)
F89 10 А Красный Замки дверей – Разблокировка, дверь водителя
F91 7,5 А Коричневый Левая передняя противотуманная фара (низкая и высокая
линии)
F92 7,5 А Коричневый Правая передняя противотуманная фара (высокая линия)
F93 10 А Красный Ближний свет, правый
2020_JEEP_CHEROKEE_UG_RU.book Page 249

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

250 (ПРОДОЛЖЕНИЕ)
ПОДЪЕМ НА ДОМКРАТЕ И
ЗАМЕНА ШИНЫ
Место хранения домкрата/запасного
колеса
Домкрат, противооткатные башмаки и
запасное колесо расположены под
напольной панелью багажного отде-
ления за задним сиденьем.
1. Откройте дверь багажного отделения.
2. Поднимите ручку напольной панели багажного отделения, затем снимите
крышку доступа, чтобы найти гнездо и
инструменты. 3. Переведите крючок на задней
стороне напольной панели в разло -
женное положение и поместите его
над верхним выступом корпуса и
уплотнением, предохраняющим от
атмосферных осадков. Это обеспечи -
вает удержание напольной панели в
поднятом положении при извлечении
домкрата и запасного колеса.
4. Снимите крепеж домкрата и запас -
ного колеса.
5. Уберите башмаки.
6. Уберите домкрат рычажного типа вместе с ключом для колесных
болтов. Для того чтобы отсоединить
ключ для колесных болтов, поверните
винт домкрата влево.
ПРИМЕЧАНИЕ:
Рукоятка домкрата крепится к боковой
стороне домкрата в двух точках. Если
домкрат частично развернут, натяжение
между двумя точками удерживает руко -
ятку домкрата на месте.
7. Выньте запасное колесо.

ПРЕДУПРЕЖДЕНИЕ!

Не производите замену колеса со
стороны проезжей части, если авто -
мобиль припаркован вблизи от
дороги. Чтобы обезопасить себя во
время работы с домкратом или
замены поврежденного колеса, выбе -
рите место, достаточно удаленное от
края проезжей части дороги.
Опасно залезать под автомобиль,
поднятый на домкрате. Автомобиль
может сорваться с домкрата и упасть
на находящегося под ним человека.
Это может привести к тяжелым
травмам. Следите за тем, чтобы
части вашего тела не находились под
автомобилем, поднятым на
домкрате. Если вам необходимо
выполнить работы под поднятым
автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
Не запускайте двигатель и не остав -
ляйте его работающим, когда автомо -
биль поднят на домкрате.
Домкрат, которым укомплектован
ваш автомобиль, предназначен
только для замены колес. Не следует
использовать домкрат для подъема
автомобиля с целью его ремонта.
Перед тем как поднять автомобиль
на домкрате, установите его на
ровную горизонтальную площадку с
твердым покрытием. Запрещается
поднимать автомобиль с помощью
домкрата на скользких или обледе -
нелых площадках.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

2020_JEEP_CHEROKEE_UG_RU.book Page 250

251
(ПРОДОЛЖЕНИЕ)
Подготовка автомобиля к подъему
на домкрате
1. Установите автомобиль на прочнойровной поверхности как можно
дальше от дорожного полотна. Избе -
гайте обледеневших или скользких
участков. 2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА (P)
(автоматическая коробка передач)
или ЗАДНИЙ ХОД (механическая
коробка передач).
5. ВЫКЛЮЧИТЕ зажигание.
6. Зафиксируйте колесо, располо -
женное напротив домкрата по диаго -
нали, установив под передней и
задней частями колеса противоот -
катные башмаки. Например, если
заменяется правое переднее колесо,
то упоры следует поставить под
левое заднее колесо. Противооткатные башмаки
ПРИМЕЧАНИЕ:
Когда автомобиль поднят, в салоне не
должны находиться пассажиры.
Инструкции по подъему на домкрате

ПРЕДУПРЕЖДЕНИЕ!

Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае
дорожно-транспортного происшествия
или резкого торможения и стать
причиной травмирования пассажиров.
Всегда храните домкрат, инструмент и
запасное колесо в специально
предназначенных для этого местах. Как
можно скорее отремонтируйте или
замените поврежденное (спущенное)
колесо.

ПРЕДУПРЕЖДЕНИЕ!

Не производите замену колеса со
стороны проезжей части, если
автомобиль припаркован вблизи от
дороги. Чтобы обезопасить себя во
время работы с домкратом или замены
поврежденного колеса, выберите
место, достаточно удаленное от
проезжей части.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание получения травм и
повреждения автомобиля строго
выполняйте эти рекомендации по
замене колес.
2020_JEEP_CHEROKEE_UG_RU.book Page 251

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

252
(ПРОДОЛЖЕНИЕ)
Предупреждающая табличка на дом-
крате 1. Извлеките запасное колесо, домкрат,
противооткатные башмаки и ключ для
колесных болтов.
2. При наличии алюминиевых колес, на которых колпак ступицы закрывает
колесные болты, аккуратно
подденьте колпак ключом для болтов
перед подъемом автомобиля.
3. Перед тем как поднять автомобиль, с помощью ключа для болтов ослабьте
колесные болты на колесе со
спущенной шиной, не откручивая их
до конца. Проверните колесные
болты против часовой стрелки на
один оборот, когда колесо еще нахо -
дится на земле.
Перед подъемом автомобиля устано -
вите его на твердой ровной поверх-
ности как можно дальше от края
дороги.
Включите аварийную сигнализацию.
Зафиксируйте колесо, располо -
женное по диагонали напротив
колеса, подлежащего замене.
Надежно закрепите стояночный
тормоз и установите автоматическую
коробку передач в положение
ПАРКОВКА, а механическую коробку
передач — в положение ЗАДНИЙ
ХОД.
Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
Не залезайте под автомобиль,
поднятый домкратом. Если вам необ -
ходимо выполнить работы под
поднятым автомобилем, обратитесь
на сервисную станцию, где автомо -
биль поднимут на подъемнике.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

Используйте домкрат только в
указанном положении и для подъема
автомобиля при замене колес.
При работе вблизи шоссе уделяйте
особое внимание дорожному
движению.
Для обеспечения надежного поло -
жения запасных колес, спущенных
или накачанных, они должны распо -
лагаться штоками клапанов к земле.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)
ПРЕДОСТЕРЕЖЕНИЕ!

Устанавливайте домкрат под
автомобилем только в точках,
указанных в Инструкции по
использованию домкрата.
2020_JEEP_CHEROKEE_UG_RU.book Page 252

253

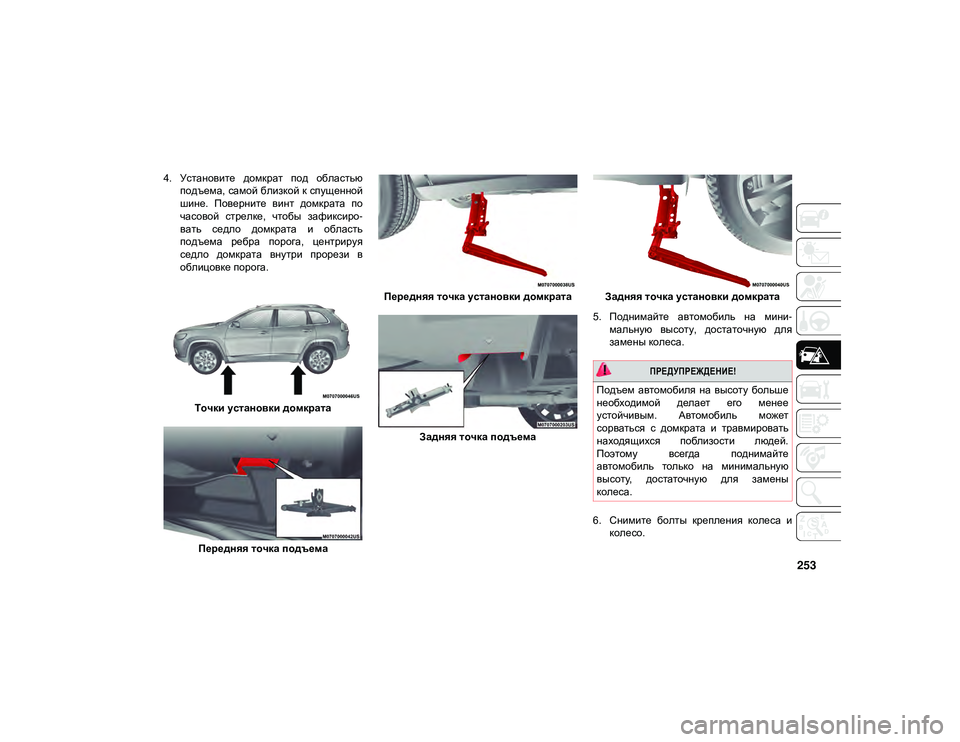

4. Установите домкрат под областьюподъема, самой близкой к спущенной
шине. Поверните винт домкрата по
часовой стрелке, чтобы зафиксиро -
вать седло домкрата и область
подъема ребра порога, центрируя
седло домкрата внутри прорези в
облицовке порога.
Точки установки домкратаПередняя точка подъема Передняя точка установки домкрата
Задняя точка подъема Задняя точка установки домкрата
5. Поднимайте автомобиль на мини -
мальную высоту, достаточную для
замены колеса.
6. Снимите болты крепления колеса и колесо.

ПРЕДУПРЕЖДЕНИЕ!

Подъем автомобиля на высоту больше
необходимой делает его менее
устойчивым. Автомобиль может
сорваться с домкрата и травмировать
находящихся поблизости людей.
Поэтому всегда поднимайте
автомобиль только на минимальную
высоту, достаточную для замены
колеса.
2020_JEEP_CHEROKEE_UG_RU.book Page 253

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

254
7. Извлеките установочный штифт изузла домкрата и вкрутите штифт в
ступицу колеса, чтобы обеспечить
закрепление запасного колеса.
8. Установите запасное колесо.
Установка запасного колеса ПРИМЕЧАНИЕ:
Для автомобилей данной комплек
-
тации не пытайтесь установить колпак
ступицы или декоративный колпак на
компактное запасное колесо.
Дополнительную информацию об
использовании и эксплуатации запас-
ного колеса см. в главе "Шины"
раздела "Сервис и техническое обслу-
живание" в руководстве пользователя.
9. Установите колесные болты резь -
бовым концом в сторону колеса.
Слегка затяните колесные болты.
10. Опустите автомобиль на землю, вращая ручку домкрата против
часовой стрелки. 11. Окончательно затяните колесные
болты. Для создания большей подъ -
емной силы рычага прикладывайте
усилие к ключу по направлению вниз,
воздействуя таким образом на конец
ручки. Затягивайте колесные болты в
звездообразном порядке, пока
каждый болт не будет затянут
дважды. При возникновении
сомнений в надлежащей затяжке
обратитесь к авторизованному
дилеру или на станцию техобслужи -
вания для выполнения проверки с
помощью динамометрического
ключа.
ПРИМЕЧАНИЕ:
Требуемое значение момента затяжки
зажимных болтов указано в таблице
"Моменты затяжки для колес в сборе" в
разделе "Технические характеристики".
12. Надежно уложите домкрат, инстру -
менты, башмаки и спущенное колесо.
ПРЕДОСТЕРЕЖЕНИЕ!

Следите за тем, чтобы при установке
запасное колесо было обращено
колпачками ниппелей наружу.
Неправильная установка запасного
колеса может стать причиной
повреждения автомобиля.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание соскальзывания
автомобиля с домкрата не затягивайте
гайки полностью, пока автомобиль не
будет опущен на землю. Несоблюдение
этого требования может привести к
серьезным травмам.
2020_JEEP_CHEROKEE_UG_RU.book Page 254

255
Установка дорожных колес
1. Установите дорожное колесо на ось.
2. Установите оставшиеся колесныеболты резьбовым концом к колесу.
Слегка затяните колесные болты. 3. Опустите автомобиль на землю,
вращая ручку домкрата против
часовой стрелки.
4. Окончательно затяните колесные болты. Для создания большей подъ -
емной силы рычага прикладывайте
усилие к ключу по направлению вниз,
воздействуя таким образом на конец
ручки. Затягивайте колесные болты в
звездообразном порядке, пока
каждый болт не будет затянут
дважды. При возникновении
сомнений в правильности затяжки
обратитесь к авторизованному
дилеру или на станцию техобслужи -
вания для выполнения проверки с
помощью динамометрического
ключа.
Требуемое значение момента затяж -
ки зажимных болтов указано в табли -
це "Моменты затяжки для колес в
сборе" в разделе "Технические харак -
теристики".
5. Опустите домкрат, пока он полностью не освободится. Уберите противоот -
катные упоры. Закрепите колесный
ключ на домкрате. Уложите их на
запасном колесе и зафиксируйте с помощью крепления. Отпустите стоя
-
ночный тормоз перед началом
движения автомобиля.
6. Через 40 км (25 миль) движения проверьте динамометрическим
ключом момент затяжки колесных
болтов, чтобы убедиться, что все
болты надежно сидят на своих
местах.
ПРИМЕЧАНИЕ:
Домкрат не требует регулировки.
Домкрат не подлежит ремонту в случае
неисправности. Его необходимо заме -
нить новым оригинальным домкратом.
С домкратом запрещается использо -
вать другие приспособления, кроме
оригинальной рукоятки.
КОМПЛЕКТ ДЛЯ РЕМОНТА
ШИН — ЕСЛИ
УСТАНОВЛЕН
Небольшие проколы до 6 мм (1/4 дюйма)
в протекторе можно заклеить с помощью
комплекта для обслуживания шин.
Посторонние объекты (такие как винты

ПРЕДУПРЕЖДЕНИЕ!

Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае
дорожно-транспортного происшествия
или резкого торможения и стать
причиной травмирования пассажиров.
Всегда храните домкрат, инструмент и
запасное колесо в специально
предназначенных для этого местах. Как
можно скорее отремонтируйте или
замените поврежденное (спущенное)
колесо.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание соскальзывания
автомобиля с домкрата не затягивайте
гайки крепления колес полностью, пока
автомобиль не будет опущен на землю.
Несоблюдение этого требования может
привести к серьезным травмам.
2020_JEEP_CHEROKEE_UG_RU.book Page 255

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

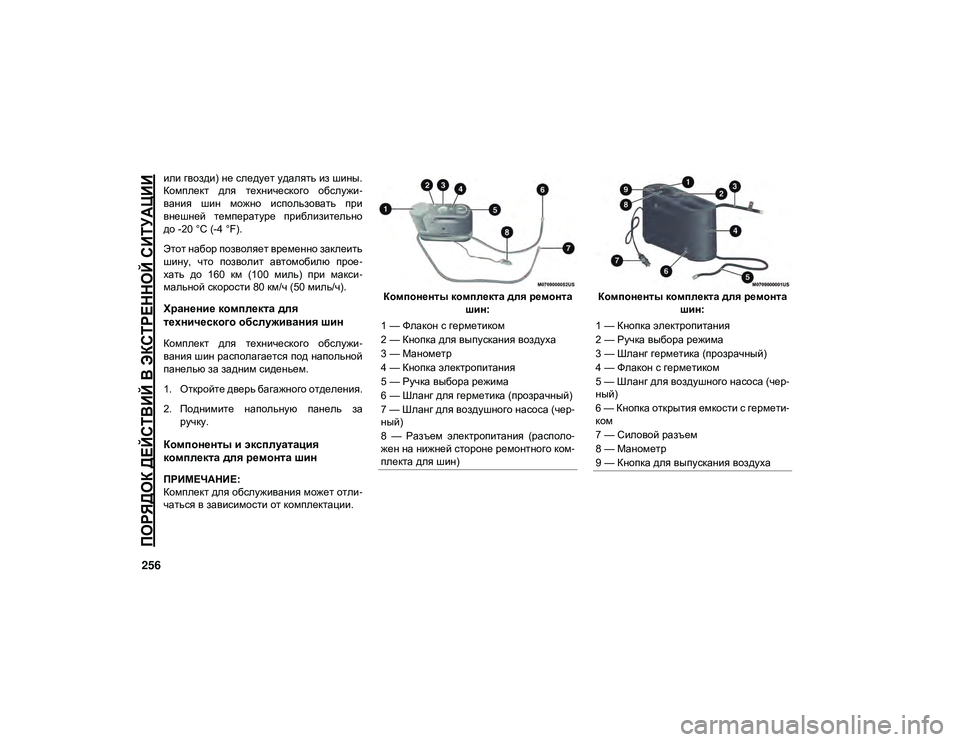

256
или гвозди) не следует удалять из шины.
Комплект для технического обслужи-
вания шин можно использовать при
внешней температуре приблизительно
до -20 °C (-4 °F).
Этот набор позволяет временно заклеить
шину, что позволит автомобилю прое -
хать до 160 км (100 миль) при макси -
мальной скорости 80 км/ч (50 миль/ч).
Хранение комплекта для
технического обслуживания шин
Комплект для технического обслужи -
вания шин располагается под напольной
панелью за задним сиденьем.
1. Откройте дверь багажного отделения.
2. Поднимите напольную панель за ручку.
Компоненты и эксплуатация
комплекта для ремонта шин
ПРИМЕЧАНИЕ:
Комплект для обслуживания может отли -
чаться в зависимости от комплектации. Компоненты комплекта для ремонта
шин: Компоненты комплекта для ремонта
шин:
1 — Флакон с герметиком
2 — Кнопка для выпускания воздуха
3 — Манометр
4 — Кнопка электропитания
5 — Ручка выбора режима
6 — Шланг для герметика (прозрачный)
7 — Шланг для воздушного насоса (чер -
ный)
8 — Разъем электропитания (располо -
жен на нижней стороне ремонтного ком -
плекта для шин)
1 — Кнопка электропитания
2 — Ручка выбора режима
3 — Шланг герметика (прозрачный)
4 — Флакон с герметиком
5 — Шланг для воздушного насоса (чер -
ный)
6 — Кнопка открытия емкости с гермети -
ком
7 — Силовой разъем
8 — Манометр
9 — Кнопка для выпускания воздуха
2020_JEEP_CHEROKEE_UG_RU.book Page 256

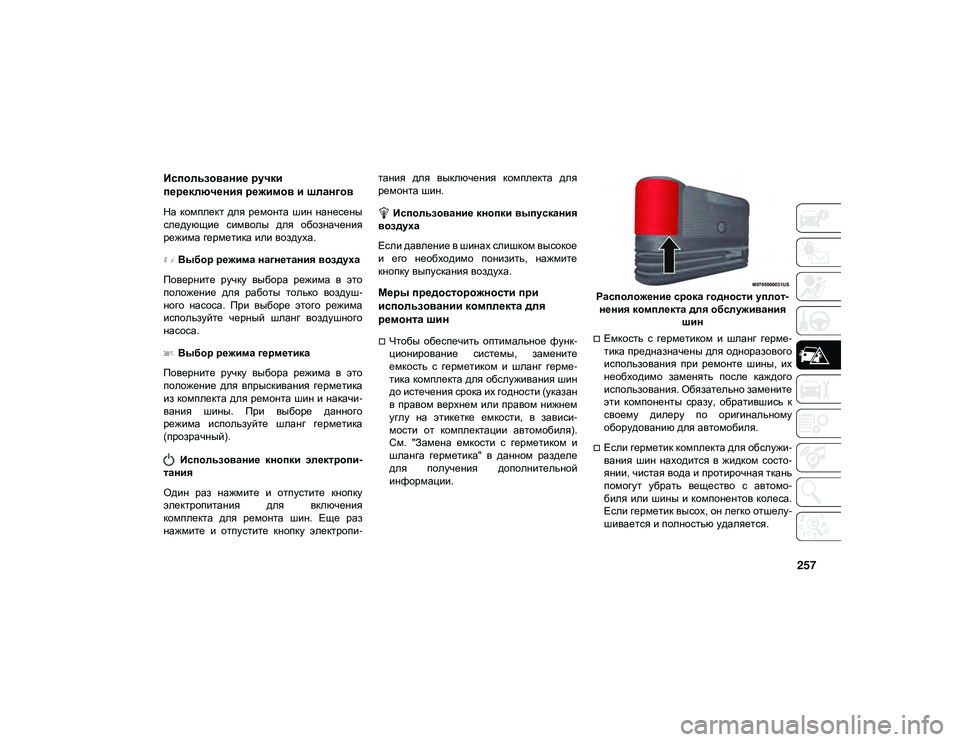

257
Использование ручки
переключения режимов и шлангов
На комплект для ремонта шин нанесены
следующие символы для обозначения
режима герметика или воздуха. Выбор режима нагнетания воздуха
Поверните ручку выбора режима в это
положение для работы только воздуш -
ного насоса. При выборе этого режима
используйте черный шланг воздушного
насоса.
Выбор режима герметика
Поверните ручку выбора режима в это
положение для впрыскивания герметика
из комплекта для ремонта шин и накачи -
вания шины. При выборе данного
режима используйте шланг герметика
(прозрачный).
Использование кнопки электропи -
тания
Один раз нажмите и отпустите кнопку
электропитания для включения
комплекта для ремонта шин. Еще раз
нажмите и отпустите кнопку электропи -тания для выключения комплекта для
ремонта шин.
Использование кнопки выпускания
воздуха
Если давление в шинах слишком высокое
и его необходимо понизить, нажмите
кнопку выпускания воздуха.
Меры предосторожности при
использовании комплекта для
ремонта шин
Чтобы обеспечить оптимальное функ -
ционирование системы, замените
емкость с герметиком и шланг герме -
тика комплекта для обслуживания шин
до истечения срока их годности (указан
в правом верхнем или правом нижнем
углу на этикетке емкости, в зависи -
мости от комплектации автомобиля).
См. "Замена емкости с герметиком и
шланга герметика" в данном разделе
для получения дополнительной
информации. Расположение срока годности уплот
-
нения комплекта для обслуживания шинЕмкость с герметиком и шланг герме -
тика предназначены для одноразового
использования при ремонте шины, их
необходимо заменять после каждого
использования. Обязательно замените
эти компоненты сразу, обратившись к
своему дилеру по оригинальному
оборудованию для автомобиля.
Если герметик комплекта для обслужи -
вания шин находится в жидком состо -
янии, чистая вода и протирочная ткань
помогут убрать вещество с автомо -
биля или шины и компонентов колеса.
Если герметик высох, он легко отшелу-
шивается и полностью удаляется.
2020_JEEP_CHEROKEE_UG_RU.book Page 257

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

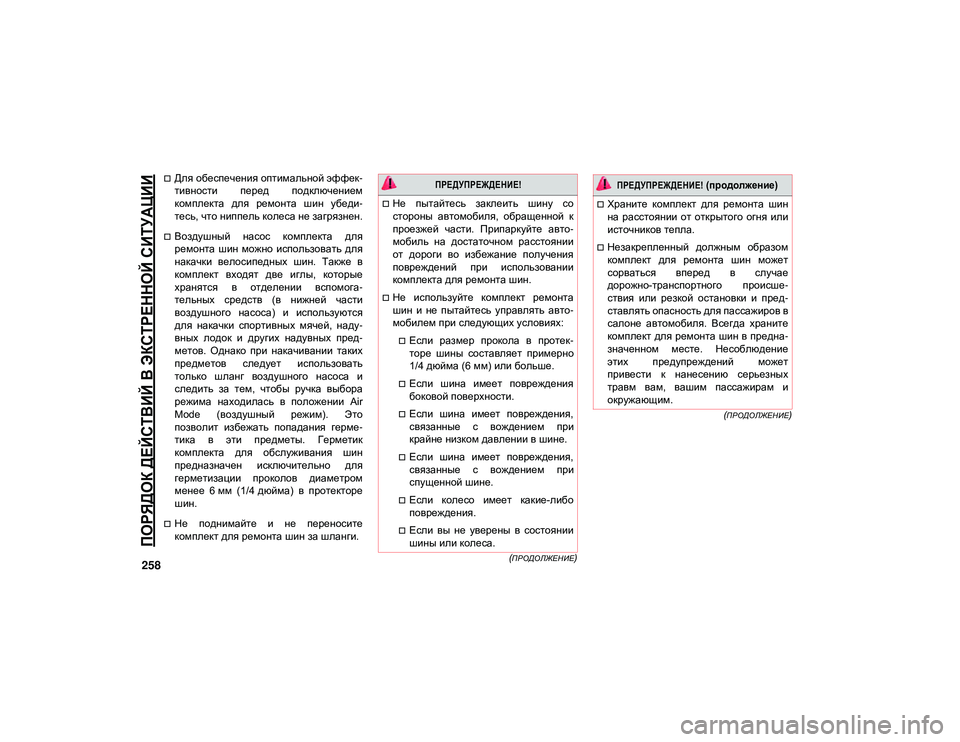

258
(ПРОДОЛЖЕНИЕ)
(
ПРОДОЛЖЕНИЕ)
Для обеспечения оптимальной эффек -
тивности перед подключением
комплекта для ремонта шин убеди -
тесь, что ниппель колеса не загрязнен.
Воздушный насос комплекта для
ремонта шин можно использовать для
накачки велосипедных шин. Также в
комплект входят две иглы, которые
хранятся в отделении вспомога -
тельных средств (в нижней части
воздушного насоса) и используются
для накачки спортивных мячей, наду-
вных лодок и других надувных пред -
метов. Однако при накачивании таких
предметов следует использовать
только шланг воздушного насоса и
следить за тем, чтобы ручка выбора
режима находилась в положении Air
Mode (воздушный режим). Это
позволит избежать попадания герме -
тика в эти предметы. Герметик
комплекта для обслуживания шин
предназначен исключительно для
герметизации проколов диаметром
менее 6 мм (1/4 дюйма) в протекторе
шин.
Не поднимайте и не переносите
комплект для ремонта шин за шланги.

ПРЕДУПРЕЖДЕНИЕ!

Не пытайтесь заклеить шину со
стороны автомобиля, обращенной к
проезжей части. Припаркуйте авто -
мобиль на достаточном расстоянии
от дороги во избежание получения
повреждений при использовании
комплекта для ремонта шин.
Не используйте комплект ремонта
шин и не пытайтесь управлять авто -
мобилем при следующих условиях:
Если размер прокола в протек -
торе шины составляет примерно
1/4 дюйма (6 мм) или больше.
Если шина имеет повреждения боковой поверхности.
Если шина имеет повреждения,связанные с вождением при
крайне низком давлении в шине.
Если шина имеет повреждения,связанные с вождением при
спущенной шине.
Если колесо имеет какие-либоповреждения.
Если вы не уверены в состояниишины или колеса.
Храните комплект для ремонта шин
на расстоянии от открытого огня или
источников тепла.
Незакрепленный должным образом
комплект для ремонта шин может
сорваться вперед в случае
дорожно-транспортного происше -
ствия или резкой остановки и пред -
ставлять опасность для пассажиров в
салоне автомобиля. Всегда храните
комплект для ремонта шин в предна -
значенном месте. Несоблюдение
этих предупреждений может
привести к нанесению серьезных
травм вам, вашим пассажирам и
окружающим.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

2020_JEEP_CHEROKEE_UG_RU.book Page 258
