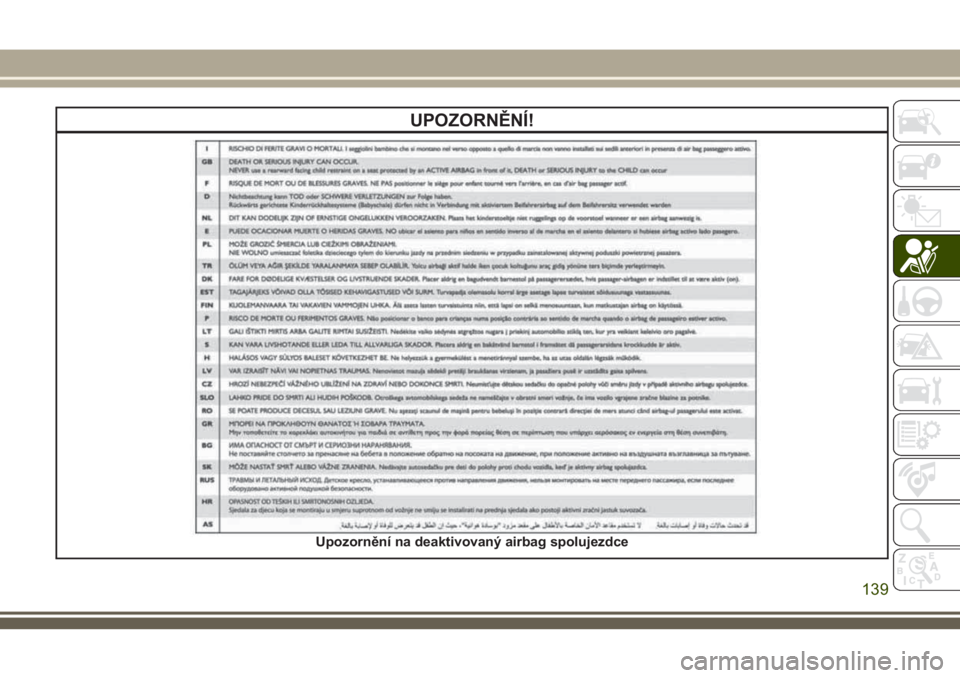

UPOZORNĚNÍ!
Upozornění na deaktivovaný airbag spolujezdce
139

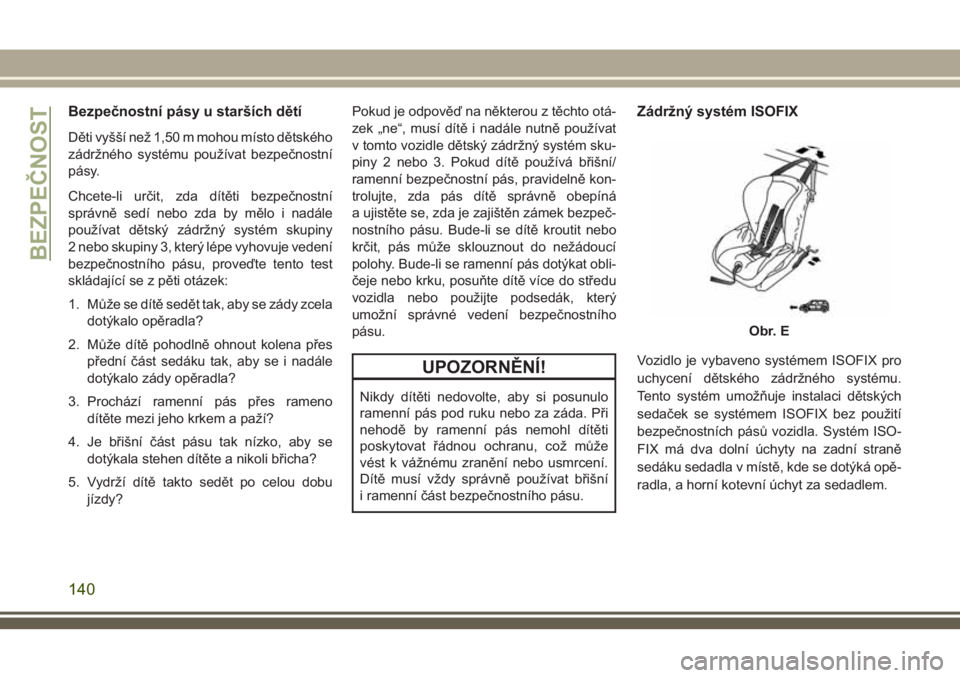

Bezpečnostní pásy u starších dětí
Děti vyšší než 1,50 m mohou místo dětského
zádržného systému používat bezpečnostní
pásy.
Chcete-li určit, zda dítěti bezpečnostní
správně sedí nebo zda by mělo i nadále
používat dětský zádržný systém skupiny
2 nebo skupiny 3, který lépe vyhovuje vedení
bezpečnostního pásu, proveďte tento test
skládající se z pěti otázek:
1. Může se dítě sedět tak, aby se zády zcela
dotýkalo opěradla?
2. Může dítě pohodlně ohnout kolena přes
přední část sedáku tak, aby se i nadále
dotýkalo zády opěradla?
3. Prochází ramenní pás přes rameno
dítěte mezi jeho krkem a paží?
4. Je břišní část pásu tak nízko, aby se
dotýkala stehen dítěte a nikoli břicha?
5. Vydrží dítě takto sedět po celou dobu
jízdy?Pokud je odpověď na některou z těchto otá-
zek „ne“, musí dítě i nadále nutně používat
v tomto vozidle dětský zádržný systém sku-
piny 2 nebo 3. Pokud dítě používá břišní/
ramenní bezpečnostní pás, pravidelně kon-
trolujte, zda pás dítě správně obepíná
a ujistěte se, zda je zajištěn zámek bezpeč-
nostního pásu. Bude-li se dítě kroutit nebo
krčit, pás může sklouznout do nežádoucí
polohy. Bude-li se ramenní pás dotýkat obli-
čeje nebo krku, posuňte dítě více do středu
vozidla nebo použijte podsedák, který
umožní správné vedení bezpečnostního
pásu.
UPOZORNĚNÍ!
Nikdy dítěti nedovolte, aby si posunulo
ramenní pás pod ruku nebo za záda. Při
nehodě by ramenní pás nemohl dítěti
poskytovat řádnou ochranu, což může
vést k vážnému zranění nebo usmrcení.
Dítě musí vždy správně používat břišní
i ramenní část bezpečnostního pásu.
Zádržný systém ISOFIX
Vozidlo je vybaveno systémem ISOFIX pro
uchycení dětského zádržného systému.
Tento systém umožňuje instalaci dětských
sedaček se systémem ISOFIX bez použití
bezpečnostních pásů vozidla. Systém ISO-
FIX má dva dolní úchyty na zadní straně
sedáku sedadla v místě, kde se dotýká opě-
radla, a horní kotevní úchyt za sedadlem.
Obr. E
BEZPEČNOST
140

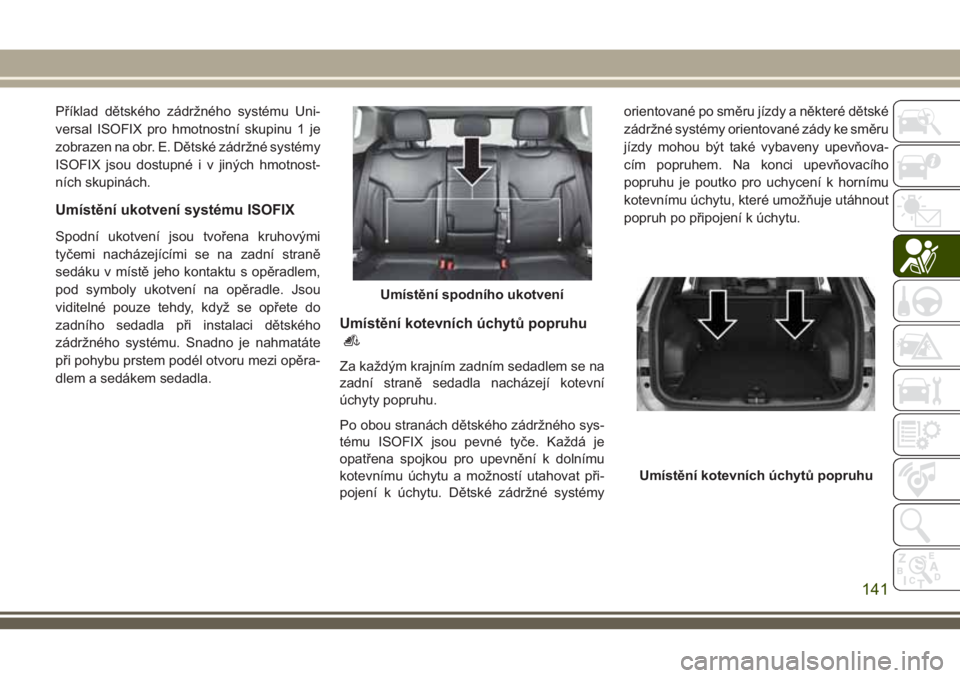

Příklad dětského zádržného systému Uni-
versal ISOFIX pro hmotnostní skupinu 1 je
zobrazen na obr. E. Dětské zádržné systémy
ISOFIX jsou dostupné i v jiných hmotnost-
ních skupinách.
Umístění ukotvení systému ISOFIX
Spodní ukotvení jsou tvořena kruhovými
tyčemi nacházejícími se na zadní straně
sedáku v místě jeho kontaktu s opěradlem,
pod symboly ukotvení na opěradle. Jsou
viditelné pouze tehdy, když se opřete do
zadního sedadla při instalaci dětského
zádržného systému. Snadno je nahmatáte
při pohybu prstem podél otvoru mezi opěra-
dlem a sedákem sedadla.
Umístění kotevních úchytů popruhu
Za každým krajním zadním sedadlem se na
zadní straně sedadla nacházejí kotevní
úchyty popruhu.
Po obou stranách dětského zádržného sys-
tému ISOFIX jsou pevné tyče. Každá je
opatřena spojkou pro upevnění k dolnímu
kotevnímu úchytu a možností utahovat při-
pojení k úchytu. Dětské zádržné systémyorientované po směru jízdy a některé dětské
zádržné systémy orientované zády ke směru
jízdy mohou být také vybaveny upevňova-
cím popruhem. Na konci upevňovacího
popruhu je poutko pro uchycení k hornímu
kotevnímu úchytu, které umožňuje utáhnout
popruh po připojení k úchytu.
Umístění spodního ukotvení
Umístění kotevních úchytů popruhu
141

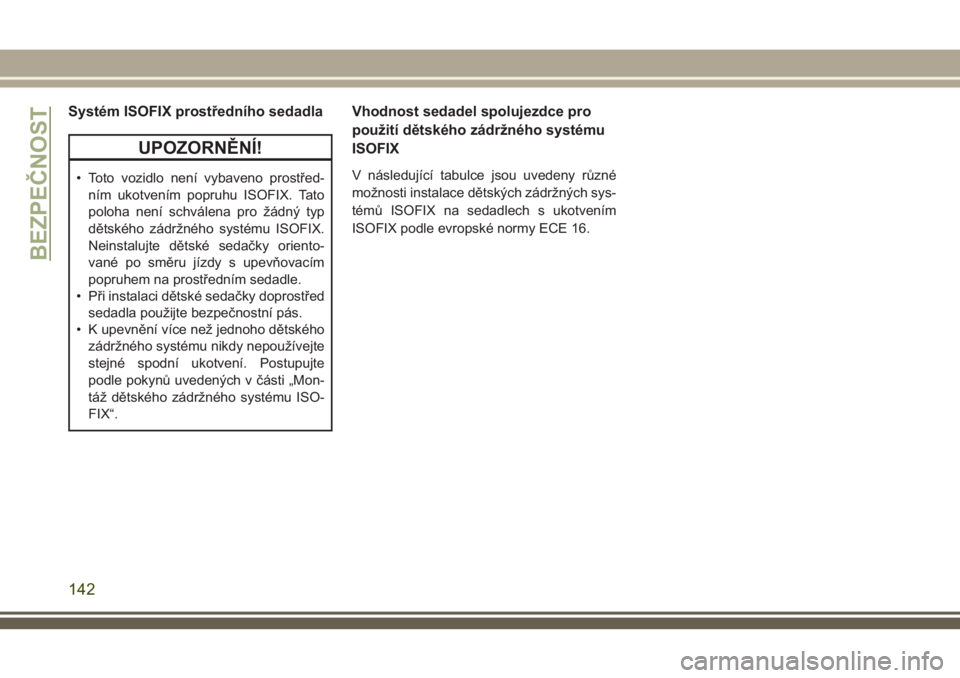

Systém ISOFIX prostředního sedadla
UPOZORNĚNÍ!
• Toto vozidlo není vybaveno prostřed-
ním ukotvením popruhu ISOFIX. Tato
poloha není schválena pro žádný typ
dětského zádržného systému ISOFIX.
Neinstalujte dětské sedačky oriento-
vané po směru jízdy s upevňovacím
popruhem na prostředním sedadle.
• Při instalaci dětské sedačky doprostřed
sedadla použijte bezpečnostní pás.
• K upevnění více než jednoho dětského
zádržného systému nikdy nepoužívejte
stejné spodní ukotvení. Postupujte
podle pokynů uvedených v části „Mon-
táž dětského zádržného systému ISO-
FIX“.
Vhodnost sedadel spolujezdce pro
použití dětského zádržného systému
ISOFIX
V následující tabulce jsou uvedeny různé
možnosti instalace dětských zádržných sys-
témů ISOFIX na sedadlech s ukotvením
ISOFIX podle evropské normy ECE 16.
BEZPEČNOST
142

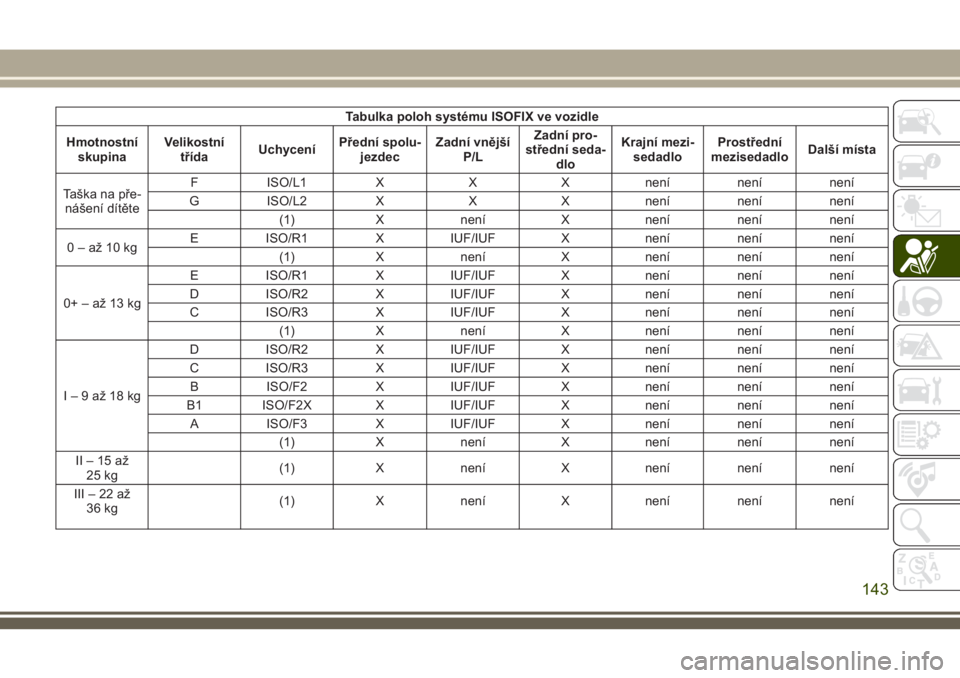

Tabulka poloh systému ISOFIX ve vozidle
Hmotnostní
skupinaVelikostní
třídaUchyceníPřední spolu-
jezdecZadní vnější
P/LZadní pro-
střední seda-
dloKrajní mezi-
sedadloProstřední
mezisedadloDalší místa
Taška na pře-
nášení dítěteF ISO/L1 X X X není není není
G ISO/L2 X X X není není není
(1) X není X není není není
0–až10kgE ISO/R1 X IUF/IUF X není není není
(1) X není X není není není
0+–až13kgE ISO/R1 X IUF/IUF X není není není
D ISO/R2 X IUF/IUF X není není není
C ISO/R3 X IUF/IUF X není není není
(1) X není X není není není
I–9až18kgD ISO/R2 X IUF/IUF X není není není
C ISO/R3 X IUF/IUF X není není není
B ISO/F2 X IUF/IUF X není není není
B1 ISO/F2X X IUF/IUF X není není není
A ISO/F3 X IUF/IUF X není není není
(1) X není X není není není
II–15až
25 kg(1) X není X není není není
III–22až
36 kg(1) X není X není není není
143

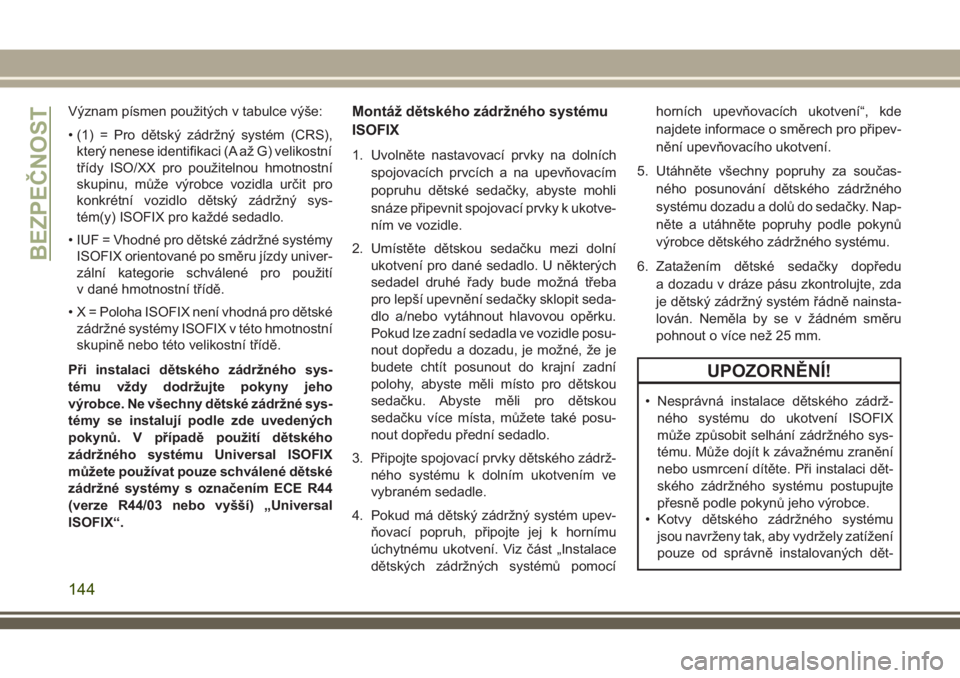

Význam písmen použitých v tabulce výše:
• (1) = Pro dětský zádržný systém (CRS),
který nenese identifikaci (A až G) velikostní
třídy ISO/XX pro použitelnou hmotnostní
skupinu, může výrobce vozidla určit pro
konkrétní vozidlo dětský zádržný sys-
tém(y) ISOFIX pro každé sedadlo.
• IUF = Vhodné pro dětské zádržné systémy
ISOFIX orientované po směru jízdy univer-
zální kategorie schválené pro použití
v dané hmotnostní třídě.
• X = Poloha ISOFIX není vhodná pro dětské
zádržné systémy ISOFIX v této hmotnostní
skupině nebo této velikostní třídě.
Při instalaci dětského zádržného sys-
tému vždy dodržujte pokyny jeho
výrobce. Ne všechny dětské zádržné sys-
témy se instalují podle zde uvedených
pokynů. V případě použití dětského
zádržného systému Universal ISOFIX
můžete používat pouze schválené dětské
zádržné systémy s označením ECE R44
(verze R44/03 nebo vyšší) „Universal
ISOFIX“.Montáž dětského zádržného systému
ISOFIX
1. Uvolněte nastavovací prvky na dolních
spojovacích prvcích a na upevňovacím
popruhu dětské sedačky, abyste mohli
snáze připevnit spojovací prvky k ukotve-
ním ve vozidle.
2. Umístěte dětskou sedačku mezi dolní
ukotvení pro dané sedadlo. U některých
sedadel druhé řady bude možná třeba
pro lepší upevnění sedačky sklopit seda-
dlo a/nebo vytáhnout hlavovou opěrku.
Pokud lze zadní sedadla ve vozidle posu-
nout dopředu a dozadu, je možné, že je
budete chtít posunout do krajní zadní
polohy, abyste měli místo pro dětskou
sedačku. Abyste měli pro dětskou
sedačku více místa, můžete také posu-
nout dopředu přední sedadlo.
3. Připojte spojovací prvky dětského zádrž-
ného systému k dolním ukotvením ve
vybraném sedadle.
4. Pokud má dětský zádržný systém upev-
ňovací popruh, připojte jej k hornímu
úchytnému ukotvení. Viz část „Instalace
dětských zádržných systémů pomocíhorních upevňovacích ukotvení“, kde
najdete informace o směrech pro připev-
nění upevňovacího ukotvení.
5. Utáhněte všechny popruhy za součas-
ného posunování dětského zádržného
systému dozadu a dolů do sedačky. Nap-
něte a utáhněte popruhy podle pokynů
výrobce dětského zádržného systému.
6. Zatažením dětské sedačky dopředu
a dozadu v dráze pásu zkontrolujte, zda
je dětský zádržný systém řádně nainsta-
lován. Neměla by se v žádném směru
pohnout o více než 25 mm.
UPOZORNĚNÍ!
• Nesprávná instalace dětského zádrž-
ného systému do ukotvení ISOFIX
může způsobit selhání zádržného sys-
tému. Může dojít k závažnému zranění
nebo usmrcení dítěte. Při instalaci dět-
ského zádržného systému postupujte
přesně podle pokynů jeho výrobce.
• Kotvy dětského zádržného systému
jsou navrženy tak, aby vydržely zatížení
pouze od správně instalovaných dět-
BEZPEČNOST
144

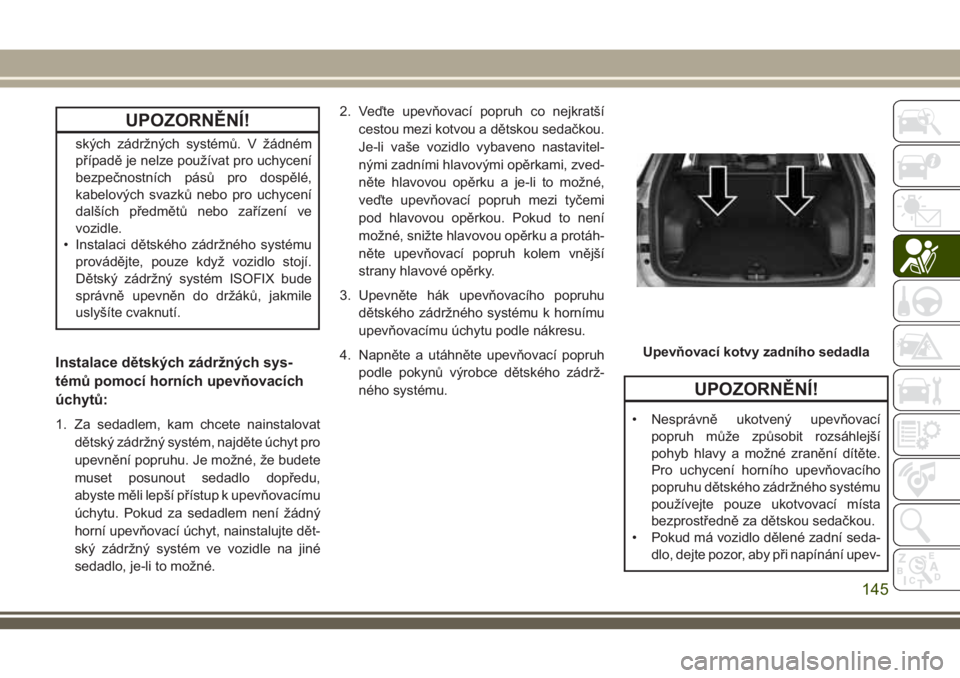

UPOZORNĚNÍ!
ských zádržných systémů. V žádném
případě je nelze používat pro uchycení
bezpečnostních pásů pro dospělé,
kabelových svazků nebo pro uchycení
dalších předmětů nebo zařízení ve
vozidle.
• Instalaci dětského zádržného systému
provádějte, pouze když vozidlo stojí.
Dětský zádržný systém ISOFIX bude
správně upevněn do držáků, jakmile
uslyšíte cvaknutí.
Instalace dětských zádržných sys-
témů pomocí horních upevňovacích
úchytů:
1. Za sedadlem, kam chcete nainstalovat
dětský zádržný systém, najděte úchyt pro
upevnění popruhu. Je možné, že budete
muset posunout sedadlo dopředu,
abyste měli lepší přístup k upevňovacímu
úchytu. Pokud za sedadlem není žádný
horní upevňovací úchyt, nainstalujte dět-
ský zádržný systém ve vozidle na jiné
sedadlo, je-li to možné.2. Veďte upevňovací popruh co nejkratší
cestou mezi kotvou a dětskou sedačkou.
Je-li vaše vozidlo vybaveno nastavitel-
nými zadními hlavovými opěrkami, zved-
něte hlavovou opěrku a je-li to možné,
veďte upevňovací popruh mezi tyčemi
pod hlavovou opěrkou. Pokud to není
možné, snižte hlavovou opěrku a protáh-
něte upevňovací popruh kolem vnější
strany hlavové opěrky.
3. Upevněte hák upevňovacího popruhu
dětského zádržného systému k hornímu
upevňovacímu úchytu podle nákresu.
4. Napněte a utáhněte upevňovací popruh
podle pokynů výrobce dětského zádrž-
ného systému.
UPOZORNĚNÍ!
• Nesprávně ukotvený upevňovací
popruh může způsobit rozsáhlejší
pohyb hlavy a možné zranění dítěte.
Pro uchycení horního upevňovacího
popruhu dětského zádržného systému
používejte pouze ukotvovací místa
bezprostředně za dětskou sedačkou.
• Pokud má vozidlo dělené zadní seda-
dlo, dejte pozor, aby při napínání upev-
Upevňovací kotvy zadního sedadla
145

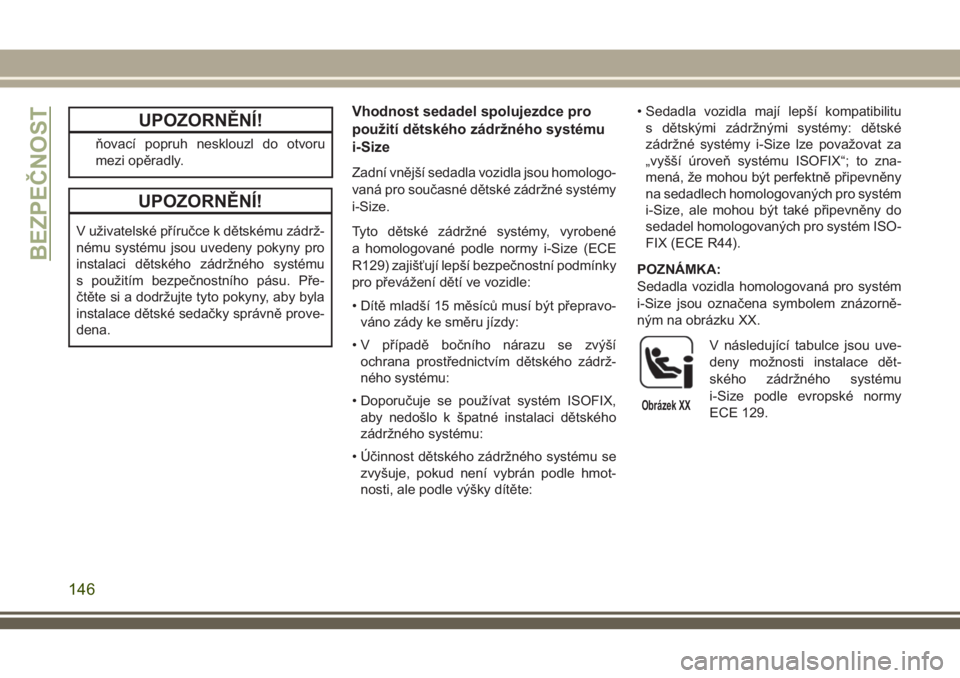

UPOZORNĚNÍ!
ňovací popruh nesklouzl do otvoru
mezi opěradly.
UPOZORNĚNÍ!
V uživatelské příručce k dětskému zádrž-
nému systému jsou uvedeny pokyny pro
instalaci dětského zádržného systému
s použitím bezpečnostního pásu. Pře-
čtěte si a dodržujte tyto pokyny, aby byla
instalace dětské sedačky správně prove-
dena.
Vhodnost sedadel spolujezdce pro
použití dětského zádržného systému
i-Size
Zadní vnější sedadla vozidla jsou homologo-
vaná pro současné dětské zádržné systémy
i-Size.
Tyto dětské zádržné systémy, vyrobené
a homologované podle normy i-Size (ECE
R129) zajišťují lepší bezpečnostní podmínky
pro převážení dětí ve vozidle:
• Dítě mladší 15 měsíců musí být přepravo-
váno zády ke směru jízdy:
• V případě bočního nárazu se zvýší
ochrana prostřednictvím dětského zádrž-
ného systému:
• Doporučuje se používat systém ISOFIX,
aby nedošlo k špatné instalaci dětského
zádržného systému:
• Účinnost dětského zádržného systému se
zvyšuje, pokud není vybrán podle hmot-
nosti, ale podle výšky dítěte:• Sedadla vozidla mají lepší kompatibilitu
s dětskými zádržnými systémy: dětské
zádržné systémy i-Size lze považovat za
„vyšší úroveň systému ISOFIX“; to zna-
mená, že mohou být perfektně připevněny
na sedadlech homologovaných pro systém
i-Size, ale mohou být také připevněny do
sedadel homologovaných pro systém ISO-
FIX (ECE R44).
POZNÁMKA:
Sedadla vozidla homologovaná pro systém
i-Size jsou označena symbolem znázorně-
ným na obrázku XX.
V následující tabulce jsou uve-
deny možnosti instalace dět-
ského zádržného systému
i-Size podle evropské normy
ECE 129.
Obrázek XX
BEZPEČNOST
146

Tabulka poloh dětské sedačky i-Size
Zaří-
zeníPřední
spolu-
jezdecKrajní
zadní
seda-
dloZadní
pro-
střední
seda-
dlo
Dětský
zádržný
systém
i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
Význam písmen použitých v tabulce výše:
• i-U = Vhodné pro univerzální dětské
zádržné systémy i-Size, orientované proti
směru i po směru jízdy.
• X = Sedadlo není vhodné pro univerzální
dětské zádržné systémy i-Size.
Dětské zádržné systémy doporučené
společností FCA pro vaše vozidlo
Příslušenství Lineaccessori MOPAR zahr-
nuje kompletní řadu dětských zádržných
systémů, které se připevňují pomocí bez-
pečnostního pásu s třemi místy upevnění,
nebo ukotvení systému ISOFIX.
147

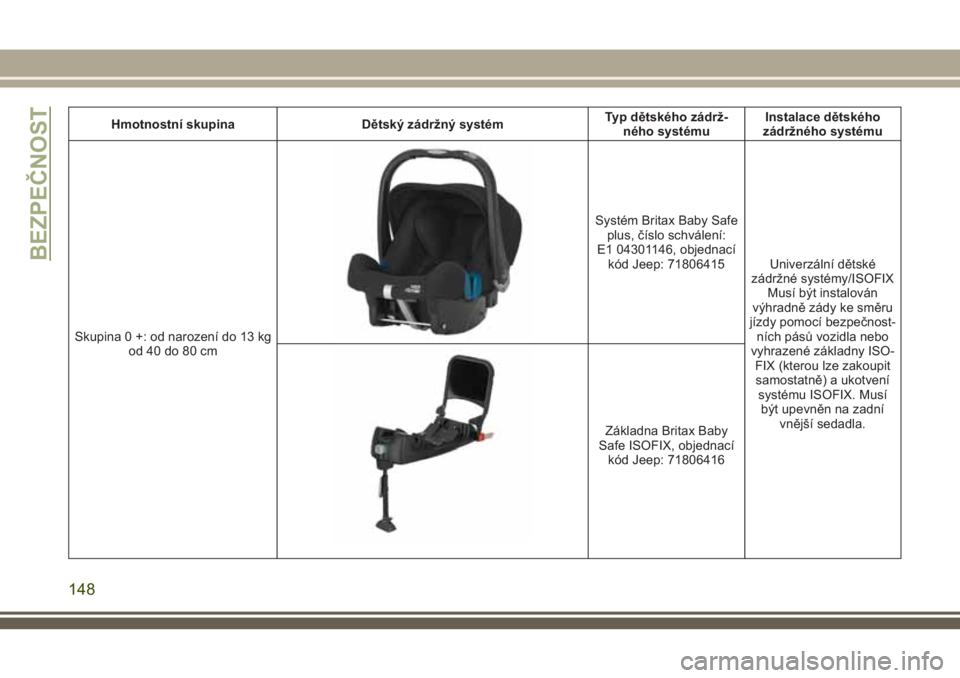

Hmotnostní skupina Dětský zádržný systémTyp dětského zádrž-
ného systémuInstalace dětského
zádržného systému
Skupina 0 +: od narození do 13 kg
od 40 do 80 cm
Systém Britax Baby Safe
plus, číslo schválení:
E1 04301146, objednací
kód Jeep: 71806415 Univerzální dětské
zádržné systémy/ISOFIX
Musí být instalován
výhradně zády ke směru
jízdy pomocí bezpečnost-
ních pásů vozidla nebo
vyhrazené základny ISO-
FIX (kterou lze zakoupit
samostatně) a ukotvení
systému ISOFIX. Musí
být upevněn na zadní
vnější sedadla.
Základna Britax Baby
Safe ISOFIX, objednací
kód Jeep: 71806416
BEZPEČNOST
148
