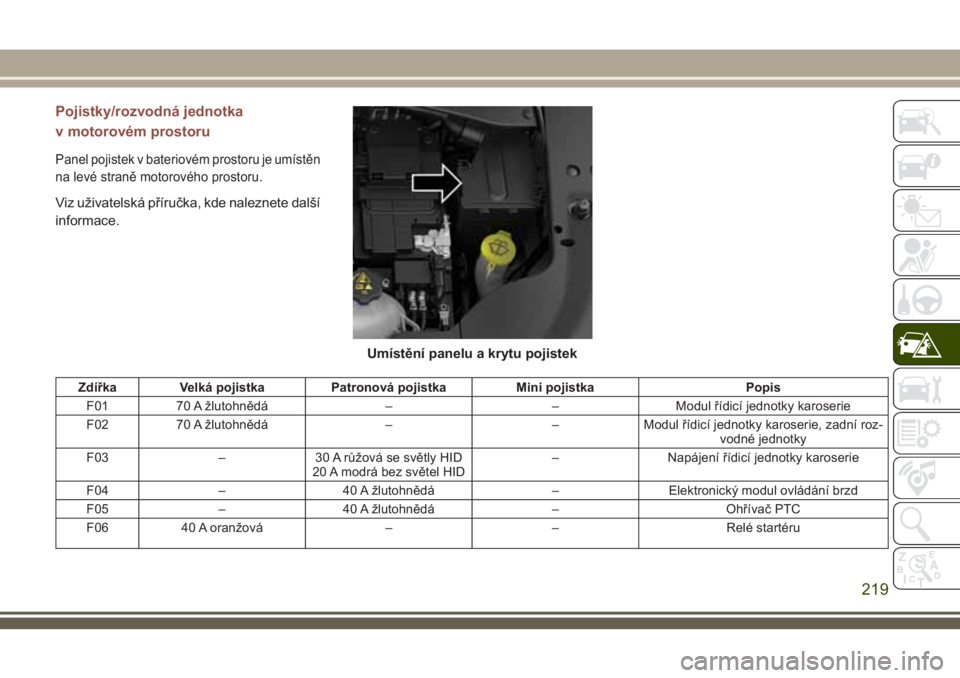

Pojistky/rozvodná jednotka
v motorovém prostoru
Panel pojistek v bateriovém prostoru je umístěn
na levé straně motorového prostoru.
Viz uživatelská příručka, kde naleznete další
informace.
Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
F01 70 A žlutohnědá – – Modul řídicí jednotky karoserie
F02 70 A žlutohnědá – – Modul řídicí jednotky karoserie, zadní roz-
vodné jednotky
F03 – 30 A růžová se světly HID
20 A modrá bez světel HID– Napájení řídicí jednotky karoserie
F04 – 40 A žlutohnědá – Elektronický modul ovládání brzd
F05 – 40 A žlutohnědá – Ohřívač PTC
F06 40 A oranžová – – Relé startéru
Umístění panelu a krytu pojistek
219

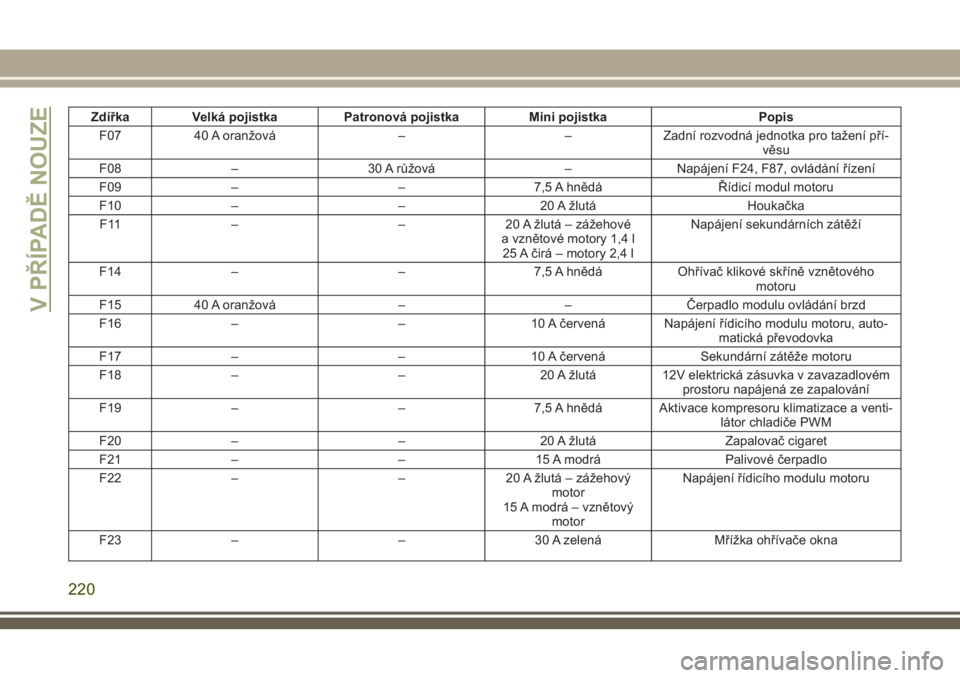

Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
F07 40 A oranžová – – Zadní rozvodná jednotka pro tažení pří-
věsu
F08 – 30 A růžová – Napájení F24, F87, ovládání řízení
F09 – – 7,5 A hnědá Řídicí modul motoru
F10 – – 20 A žlutá Houkačka
F11 – – 20 A žlutá – zážehové
a vznětové motory 1,4 l
25 A čirá – motory 2,4 lNapájení sekundárních zátěží
F14 – – 7,5 A hnědá Ohřívač klikové skříně vznětového
motoru
F15 40 A oranžová – – Čerpadlo modulu ovládání brzd
F16 – – 10 A červená Napájení řídicího modulu motoru, auto-
matická převodovka
F17 – – 10 A červená Sekundární zátěže motoru
F18 – – 20 A žlutá 12V elektrická zásuvka v zavazadlovém
prostoru napájená ze zapalování
F19 – – 7,5 A hnědá Aktivace kompresoru klimatizace a venti-
látor chladiče PWM
F20 – – 20 A žlutá Zapalovač cigaret
F21 – – 15 A modrá Palivové čerpadlo
F22 – – 20 A žlutá – zážehový
motor
15 A modrá – vznětový
motorNapájení řídicího modulu motoru
F23 – – 30 A zelená Mřížka ohřívače okna
V PŘÍPADĚ NOUZE
220

Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
F24 – – 15 A modrá Napájení elektronické jednotky, automa-
tická převodovka
F30 – – 20 A žlutá (volitelná zákaz-
níkem, přesun z pozice
F18)12V elektrická zásuvka v zavazadlovém
prostoru stále napájená z akumulátoru
F81 60 A modrá – – Modul žhavicích svíček
F82 – 40 A zelená – Ohřívač naftového filtru
F83 – 40 A zelená – Ventilátor klimatizace
F84 – – 30 A zelená Napájení pohonu všech kol
F87 – – 5 A žlutohnědá Volič převodového stupně automatické
převodovky
F88 – – 7,5 A hnědá Vyhřívání vnějších zrcátek
F89 – – 30 A zelená Vyhřívané zadní okno
F90 – – 5 A žlutohnědá Snímač IBS (stav nabití akumulátoru)
Fxx – – 10 A červená Relé řízení dvojitého akumulátoru
Pojistková skříňka má další držáky pojistek
ATO ve spodní části skříně.

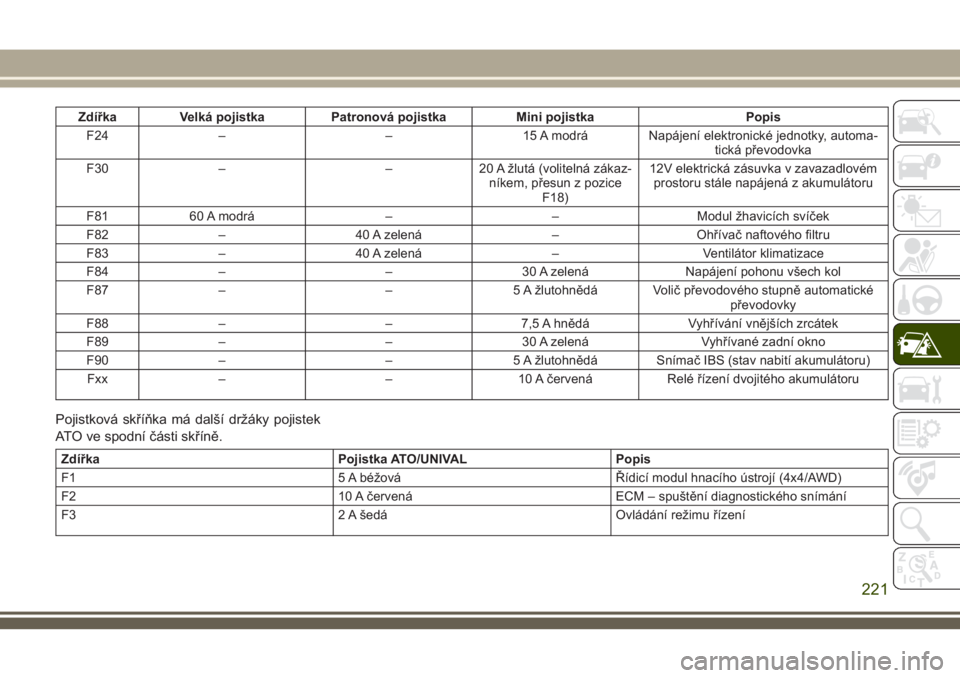

Zdířka Pojistka ATO/UNIVAL Popis
F1 5 A béžová Řídicí modul hnacího ústrojí (4x4/AWD)
F2 10 A červená ECM – spuštění diagnostického snímání
F3 2 A šedá Ovládání režimu řízení
221

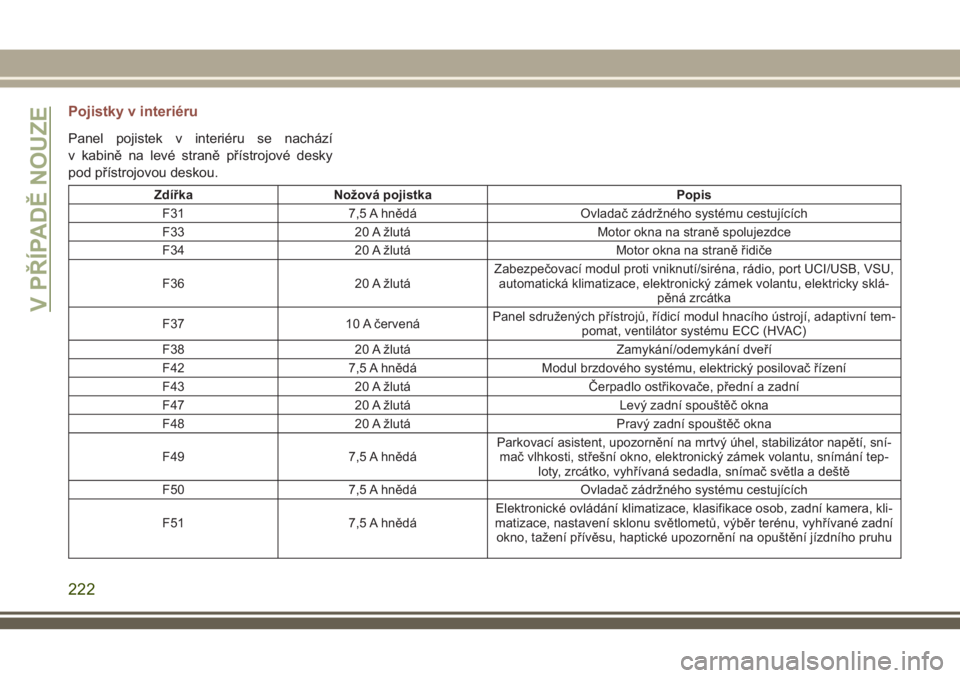

Pojistky v interiéru
Panel pojistek v interiéru se nachází
v kabině na levé straně přístrojové desky
pod přístrojovou deskou.
Zdířka Nožová pojistka Popis
F31 7,5 A hnědá Ovladač zádržného systému cestujících
F33 20 A žlutá Motor okna na straně spolujezdce
F34 20 A žlutá Motor okna na straně řidiče
F36 20 A žlutáZabezpečovací modul proti vniknutí/siréna, rádio, port UCI/USB, VSU,
automatická klimatizace, elektronický zámek volantu, elektricky sklá-
pěná zrcátka
F37 10 A červenáPanel sdružených přístrojů, řídicí modul hnacího ústrojí, adaptivní tem-
pomat, ventilátor systému ECC (HVAC)
F38 20 A žlutá Zamykání/odemykání dveří
F42 7,5 A hnědá Modul brzdového systému, elektrický posilovač řízení
F43 20 A žlutá Čerpadlo ostřikovače, přední a zadní
F47 20 A žlutá Levý zadní spouštěč okna
F48 20 A žlutá Pravý zadní spouštěč okna
F49 7,5 A hnědáParkovací asistent, upozornění na mrtvý úhel, stabilizátor napětí, sní-
mač vlhkosti, střešní okno, elektronický zámek volantu, snímání tep-
loty, zrcátko, vyhřívaná sedadla, snímač světla a deště
F50 7,5 A hnědá Ovladač zádržného systému cestujících
F51 7,5 A hnědáElektronické ovládání klimatizace, klasifikace osob, zadní kamera, kli-
matizace, nastavení sklonu světlometů, výběr terénu, vyhřívané zadní
okno, tažení přívěsu, haptické upozornění na opuštění jízdního pruhu
V PŘÍPADĚ NOUZE
222

Zdířka Nožová pojistka Popis
F53 7,5 A hnědáModul bezklíčového uzlu zapalování, elektrická parkovací brzda, roz-
bočovač RF, sdružený přístroj
F94 15 A modráVentilátor sytému ECC (HVAC), nastavení bederní části sedadla
řidiče, elektrické zásuvky

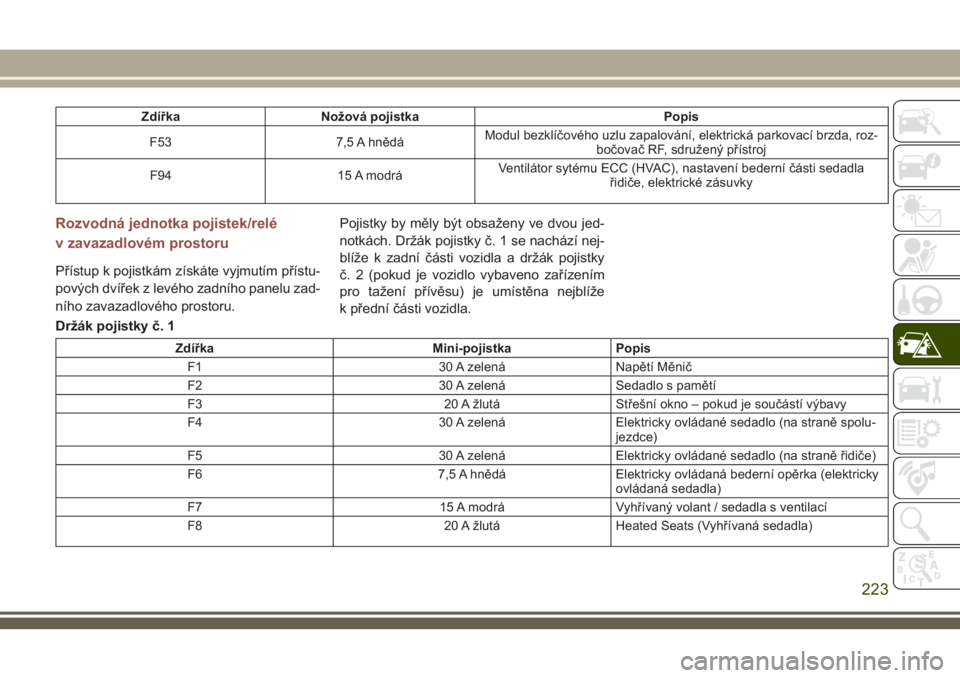

Rozvodná jednotka pojistek/relé
v zavazadlovém prostoru
Přístup k pojistkám získáte vyjmutím přístu-
pových dvířek z levého zadního panelu zad-
ního zavazadlového prostoru.Pojistky by měly být obsaženy ve dvou jed-
notkách. Držák pojistky č. 1 se nachází nej-
blíže k zadní části vozidla a držák pojistky
č. 2 (pokud je vozidlo vybaveno zařízením
pro tažení přívěsu) je umístěna nejblíže
k přední části vozidla.
Držák pojistky č. 1
Zdířka Mini-pojistka Popis
F1 30 A zelená Napětí Měnič
F2 30 A zelená Sedadlo s pamětí
F3 20 A žlutá Střešní okno – pokud je součástí výbavy
F4 30 A zelená Elektricky ovládané sedadlo (na straně spolu-
jezdce)
F5 30 A zelená Elektricky ovládané sedadlo (na straně řidiče)
F6 7,5 A hnědá Elektricky ovládaná bederní opěrka (elektricky
ovládaná sedadla)
F7 15 A modrá Vyhřívaný volant / sedadla s ventilací
F8 20 A žlutá Heated Seats (Vyhřívaná sedadla)
223

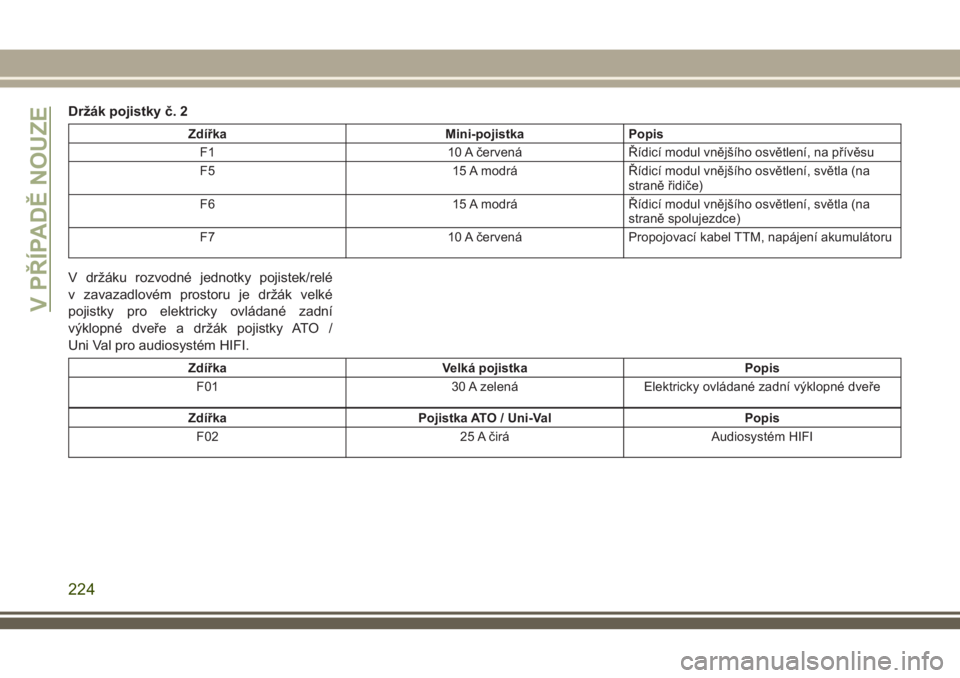

Držák pojistky č. 2
Zdířka Mini-pojistka Popis
F1 10 A červená Řídicí modul vnějšího osvětlení, na přívěsu
F5 15 A modrá Řídicí modul vnějšího osvětlení, světla (na
straně řidiče)
F6 15 A modrá Řídicí modul vnějšího osvětlení, světla (na
straně spolujezdce)
F7 10 A červená Propojovací kabel TTM, napájení akumulátoru
V držáku rozvodné jednotky pojistek/relé
v zavazadlovém prostoru je držák velké
pojistky pro elektricky ovládané zadní
výklopné dveře a držák pojistky ATO /
Uni Val pro audiosystém HIFI.
Zdířka Velká pojistka Popis
F01 30 A zelená Elektricky ovládané zadní výklopné dveře
Zdířka Pojistka ATO / Uni-Val Popis
F02 25 A čirá Audiosystém HIFI
V PŘÍPADĚ NOUZE
224

ZVEDÁNÍ VOZIDLA
A VÝMĚNA PNEUMATIK
UPOZORNĚNÍ!
• Nepokoušejte se vyměňovat pneuma-
tiku na té straně vozidla, která směřuje
do vozovky. Zajeďte ze silnice dosta-
tečně daleko, abyste zamezili nebez-
pečí, že do vás při manipulaci se zvedá-
kem nebo při výměně kola najede jiné
vozidlo.
• Nelehejte si pod zvednuté vozidlo, je to
nebezpečné. Vozidlo může sklouznout
ze zvedáku a spadnout na vás. Může
vás rozmačkat. Pod vozidlo, které je na
zvedáku, nedávejte nikdy žádnou část
těla. Pokud se potřebujete dostat pod
zvednuté vozidlo, zajeďte s ním do ser-
visu, kde je možno ho zvednout na zve-
dacím zařízení.
• Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na zve-
dáku.
• Zvedák je nástroj určený pouze pro
výměnu pneumatik. Zvedák by se
UPOZORNĚNÍ!
neměl používat ke zvedání vozidla pro
servisní účely. Vozidlo zvedejte pouze
na pevném a rovném povrchu. Vyhý-
bejte se zledovatělým nebo kluzkým
místům.

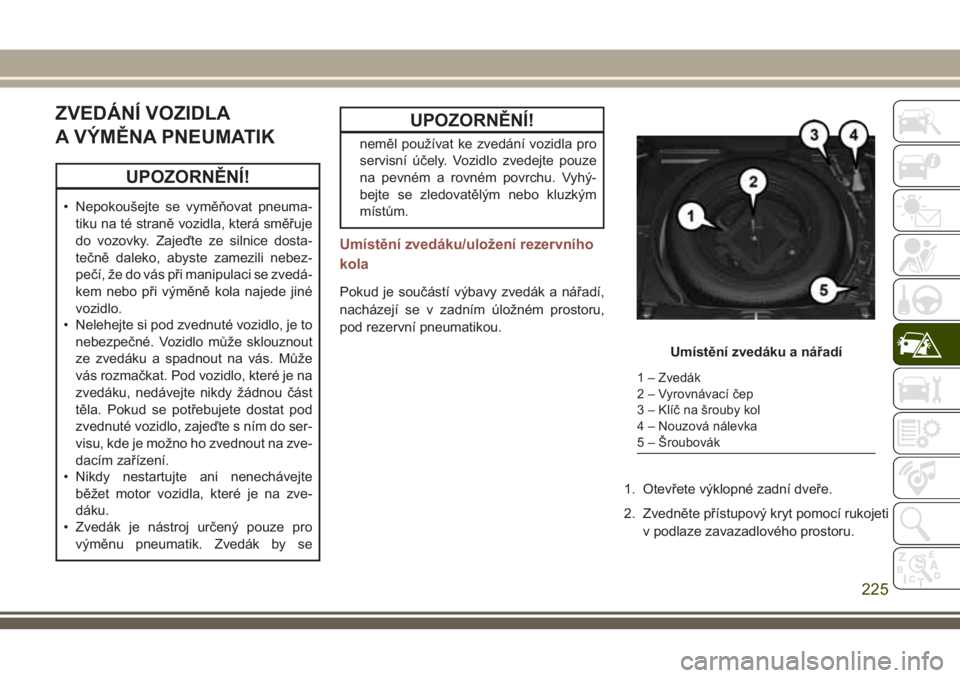

Umístění zvedáku/uložení rezervního
kola
Pokud je součástí výbavy zvedák a nářadí,
nacházejí se v zadním úložném prostoru,
pod rezervní pneumatikou.
1. Otevřete výklopné zadní dveře.
2. Zvedněte přístupový kryt pomocí rukojeti
v podlaze zavazadlového prostoru.
Umístění zvedáku a nářadí
1 – Zvedák
2 – Vyrovnávací čep
3 – Klíč na šrouby kol
4 – Nouzová nálevka
5 – Šroubovák
225

3. Demontujte upevňovač zajišťující
rezervní pneumatiku a vyjměte rezervní
kolo z vozidla. Zvedák a nářadí naleznete
pod ním.4. Demontujte vyrovnávací čep ze středu,
otočte zvedákem proti směru hodinových
ručiček a zvedněte ho z přihrádky s pěno-
vým materiálem.
5. Vyjměte zvedák a klíč na šrouby kol.

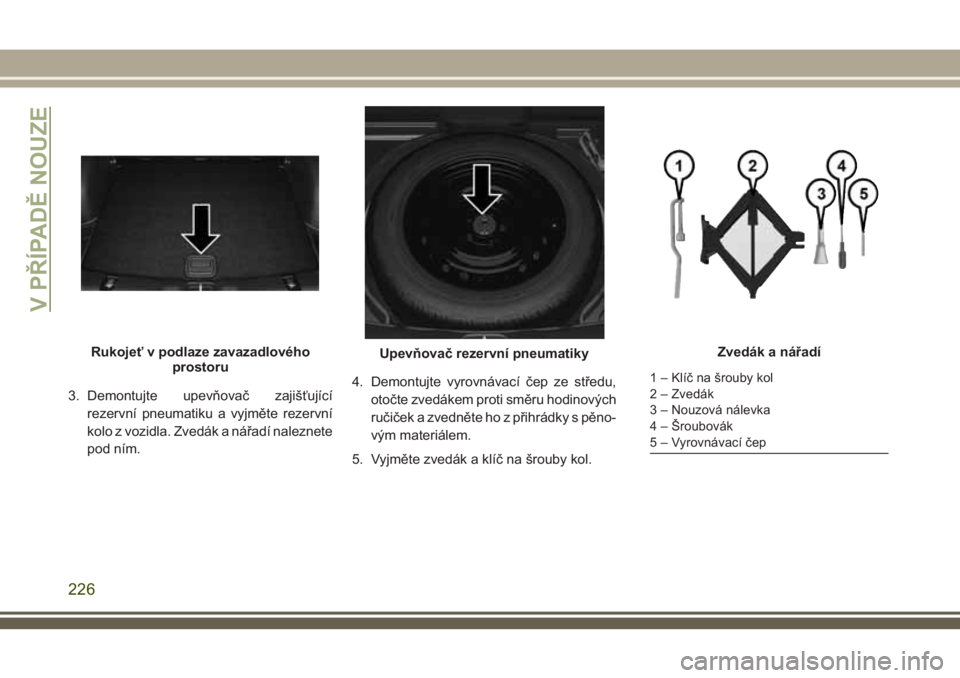

Rukojeť v podlaze zavazadlového
prostoruUpevňovač rezervní pneumatikyZvedák a nářadí
1 – Klíč na šrouby kol
2 – Zvedák
3 – Nouzová nálevka
4 – Šroubovák
5 – Vyrovnávací čep
V PŘÍPADĚ NOUZE
226

UPOZORNĚNÍ!
Volně ležící kolo nebo zvedák mohou být
při srážce nebo prudkém zastavení
vymrštěny dopředu a mohou ohrozit ces-
tující. Uložte vždy díly zvedáku a rezervní
kolo do vyhrazených míst. Vypuštěnou
(prázdnou) pneumatiku nechte ihned
opravit nebo vyměnit.
Přípravy pro zvedání
1. Zaparkujte vozidlo na pevném a rovném
povrchu co nejdále od okraje vozovky.
Vyhýbejte se zledovatělým nebo kluzkým
místům.
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat pneumatiku
na té straně vozidla, která směřuje do
vozovky. Zajeďte od silnice dostatečně
daleko, aby do vás při manipulaci se zve-
dákem nebo při výměně kola nenarazilo
jiné vozidlo.
2. Zapněte výstražná světla.
3. Zatáhněte parkovací brzdu.4. Umístěte volič převodového stupně do
polohy PARKOVÁNÍ (automatická převo-
dovka) nebo ZPÁTEČKA (manuální
převodovka).
5. Nastavte spínač zapalování do polohy
OFF (Vypnuto).
6. Založte zepředu i zezadu kolo, které je na
úhlopříčně opačné straně, než je umístěn
zvedák. Například při výměně pravého
předního kola založte levé zadní kolo.
POZNÁMKA:
Při zvedání vozidla by v něm neměli zůstat
sedět žádní cestující.
Pokyny pro zvedání
UPOZORNĚNÍ!
Abyste předešli úrazu nebo poškození
vozidla, pečlivě dodržujte tato upozornění
týkající se výměny pneumatiky:
• Před zvedáním vozidla vždy zaparkujte
na pevném a rovném povrchu, co nej-
dále od okraje vozovky.
• Zapněte výstražná světla.
• Založte kolo, které je na úhlopříčně
opačné straně, než zvedané kolo.
• Pevně zatáhněte parkovací brzdu
a nastavte převodovku do polohy PAR-
KOVÁNÍ.
• Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na zve-
dáku.
• Ve vozidle na zvedáku nesmí sedět
žádné osoby.
• Pod vozidlo, které je na zvedáku, nedá-
vejte žádnou část těla. Pokud se potře-
bujete dostat pod zvednuté vozidlo,
zajeďte s ním do servisu, kde je možno
ho zvednout na zvedacím zařízení.

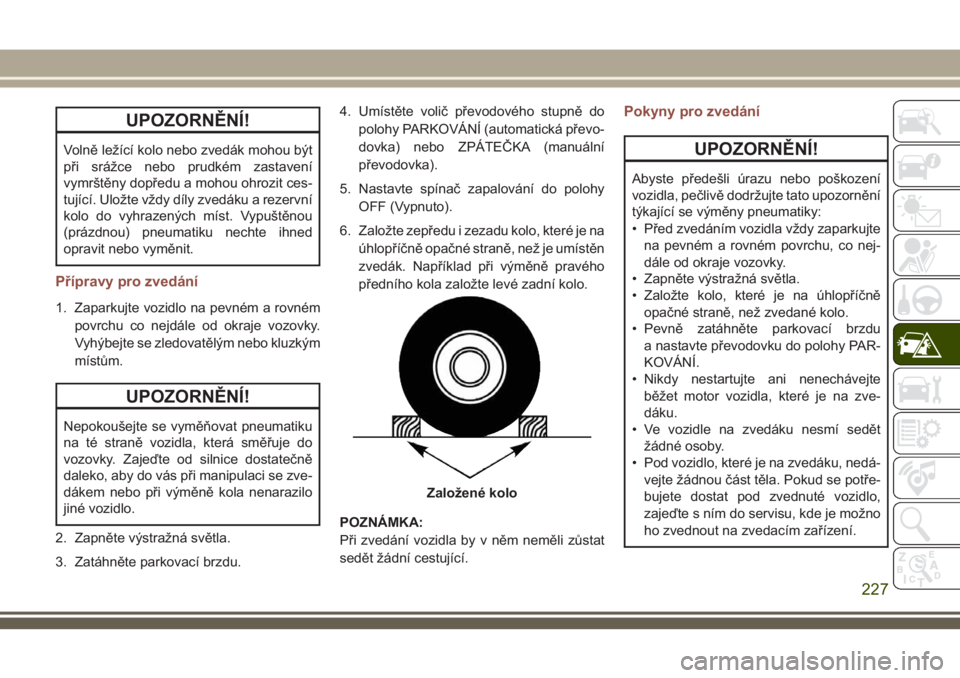

Založené kolo
227

UPOZORNĚNÍ!
• Zvedák používejte pouze v označených
místech a jen pro zvedání tohoto vozi-
dla při výměně pneumatik.
• Pokud pracujete na vozovce nebo vedle
ní, dávejte mimořádný pozor na silniční
provoz.
• Aby se zajistilo bezpečné uložení
prázdných nebo nahuštěných rezerv-
ních kol, musí být uložena s dříkem
ventilu směrem k zemi.
VAROVÁNÍ!
Nepokoušejte se zvednout vozidlo zvedá-
kem v jiných místech, než která jsou
označena v Pokynech pro zvedání tohoto
vozidla.
1. Vyjměte rezervní kolo, zvedák a klíč na
šrouby kol.2. Pokud je vozidlo vybaveno hliníkovými
koly, u kterých jsou šrouby kola zakryty
středovým víčkem, před zvednutím vozi-
dla opatrně páčením odstraňte středové
víčko pomocí klíče na šrouby kol.
3. Před zvednutím vozidla pomocí klíče na
šrouby kol povolte, ale nevyjímejte,
šrouby kola s prázdnou pneumatikou.
Když je kolo stále na zemi, otočte šrouby
kola proti směru hodinových ručiček
o jednu otáčku.
4. Umístěte zvedák pod místo zvedání,
které je nejblíže prázdné pneumatice.
Otáčením šroubu zvedáku ve směru
hodinových ručiček pevně nasaďte sedlo
zvedáku na místo pro zvedání, které se
nachází na prahu karosérie, a dbejte při-
tom na to, aby bylo sedlo zvedáku umís-
těné uprostřed výřezu v obložení prahu.

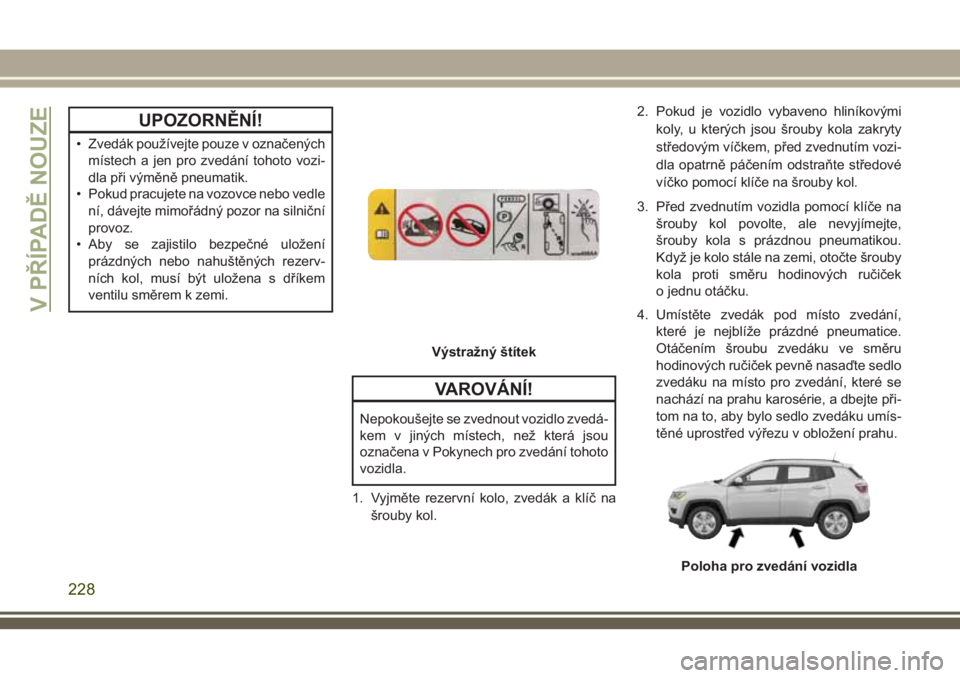

Výstražný štítek
Poloha pro zvedání vozidla
V PŘÍPADĚ NOUZE
