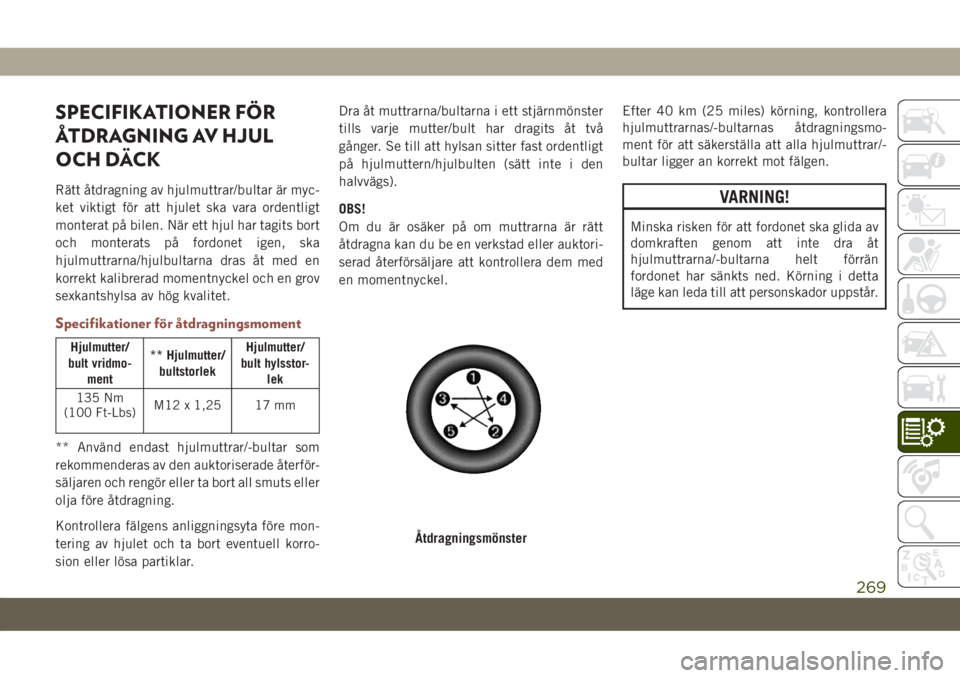

Page 271 of 372

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) SPECIFIKATIONER FÖR
ÅTDRAGNING AV HJUL
OCH DÄCK
Rätt åtdragning av hjulmuttrar/bultar är myc-
ket viktigt för att hjulet ska vara ordentligt
monterat på bilen. När ett hjul har tagits bort
oc

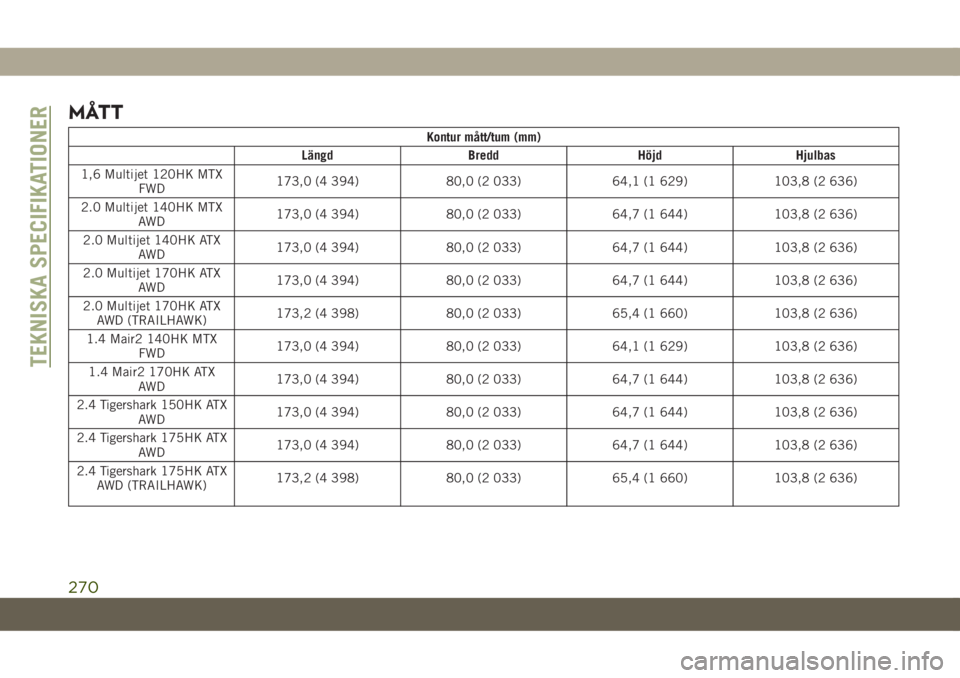

Page 272 of 372

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) MÅTT
Kontur mått/tum (mm)
Längd Bredd Höjd Hjulbas
1,6 Multijet 120HK MTX
FWD173,0 (4 394) 80,0 (2 033) 64,1 (1 629) 103,8 (2 636)
2.0 Multijet 140HK MTX
AWD173,0 (4 394) 80,0 (2 033) 64,7 (1 644)

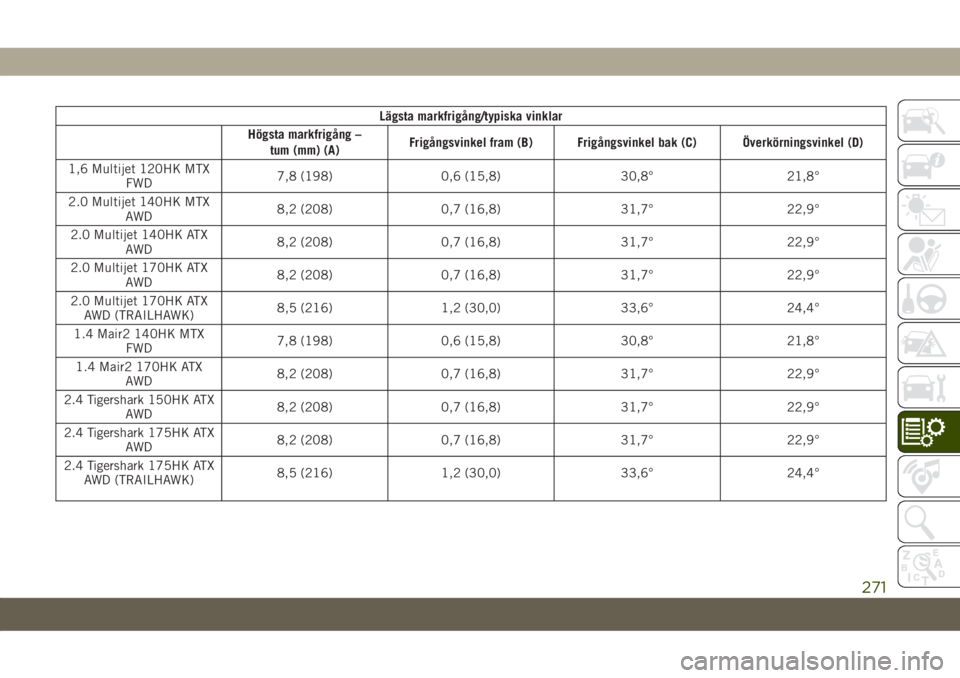

Page 273 of 372

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) Lägsta markfrigång/typiska vinklar
Högsta markfrigång –
tum (mm) (A)Frigångsvinkel fram (B) Frigångsvinkel bak (C) Överkörningsvinkel (D)
1,6 Multijet 120HK MTX
FWD7,8 (198) 0,6 (15,8) 30,8

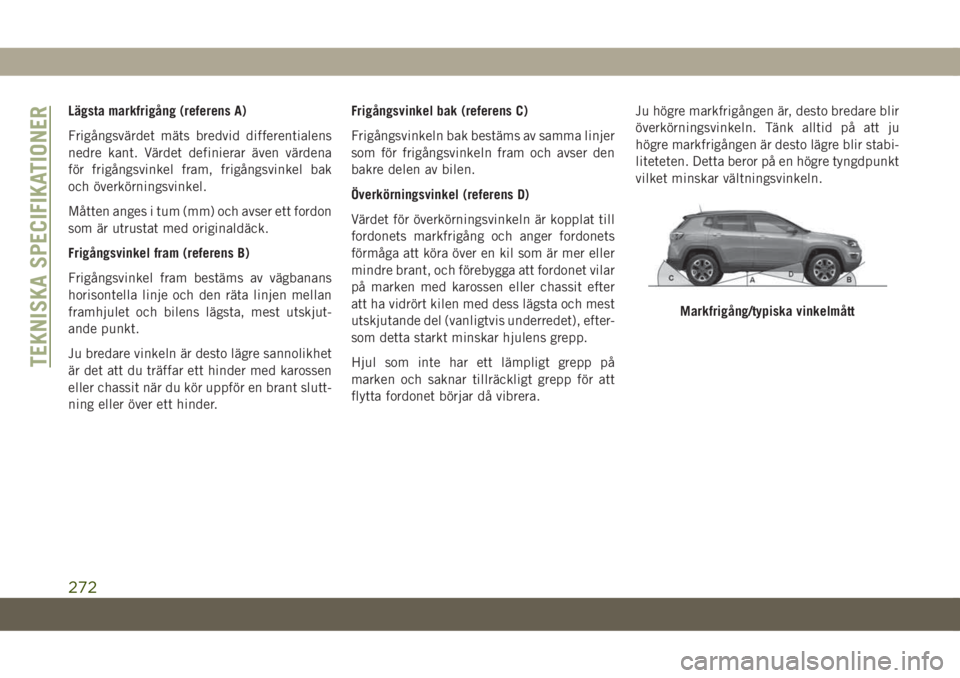

Page 274 of 372

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) Lägsta markfrigång (referens A)
Frigångsvärdet mäts bredvid differentialens
nedre kant. Värdet definierar även värdena
för frigångsvinkel fram, frigångsvinkel bak
och överkörningsvinkel.

Page 275 of 372

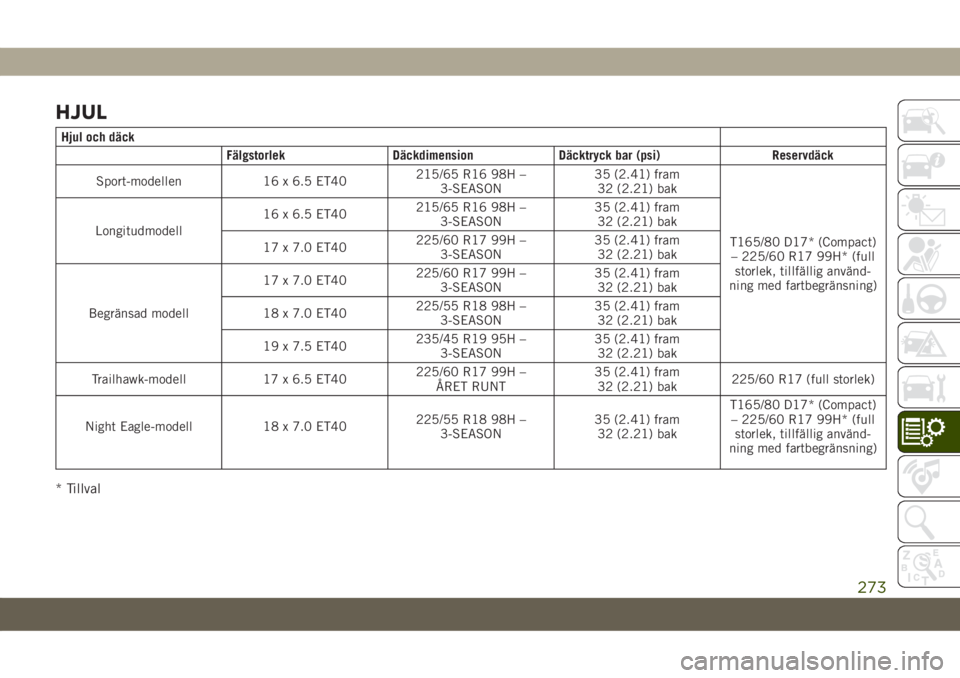

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) HJUL
Hjul och däck
Fälgstorlek Däckdimension Däcktryck bar (psi) Reservdäck
Sport-modellen 16 x 6.5 ET40215/65 R16 98H –
3-SEASON35 (2.41) fram
32 (2.21) bak
T165/80 D17* (Compact)
– 225/60 R

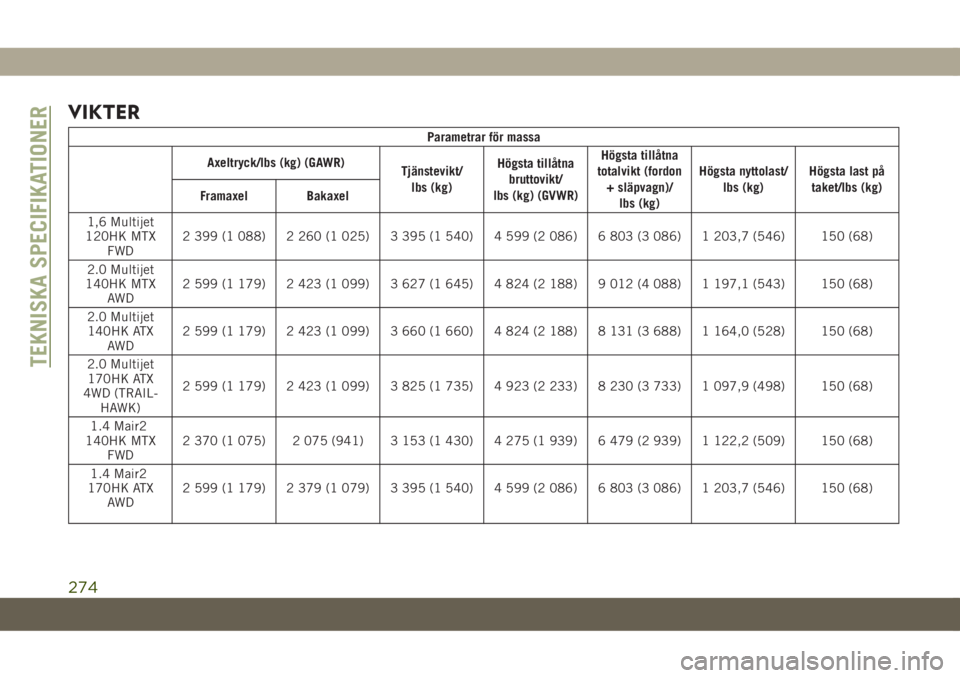

Page 276 of 372

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) VIKTER
Parametrar för massa
Axeltryck/lbs (kg) (GAWR)
Tjänstevikt/
lbs (kg)Högsta tillåtna
bruttovikt/
lbs (kg) (GVWR)Högsta tillåtna
totalvikt (fordon
+ släpvagn)/
lbs (kg)Högsta nyttolast/
l

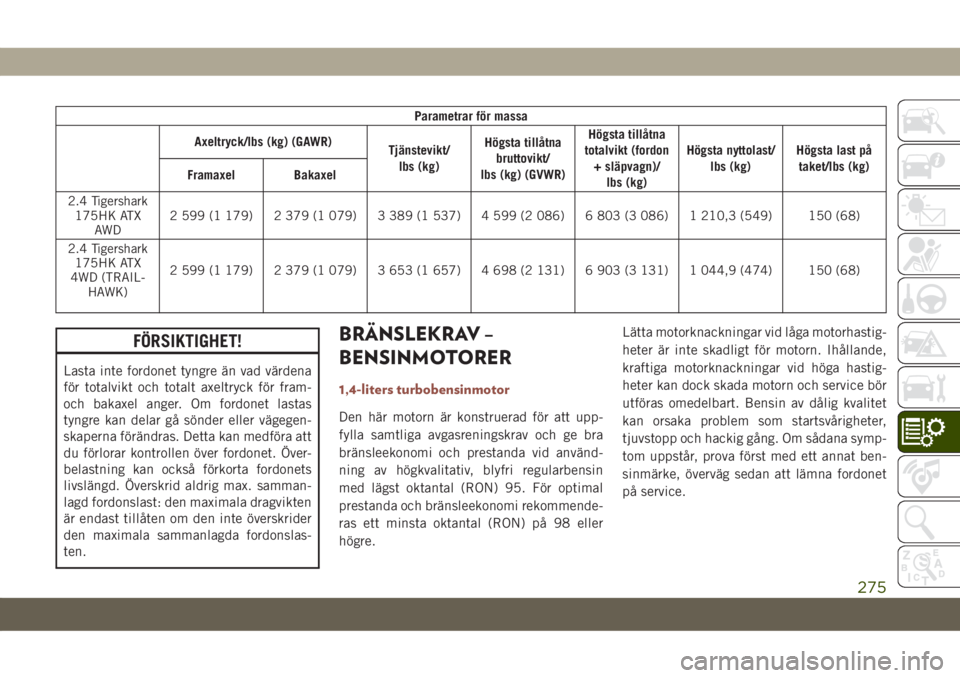

Page 277 of 372

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) Parametrar för massa
Axeltryck/lbs (kg) (GAWR)
Tjänstevikt/
lbs (kg)Högsta tillåtna
bruttovikt/
lbs (kg) (GVWR)Högsta tillåtna
totalvikt (fordon
+ släpvagn)/
lbs (kg)Högsta nyttolast/
lbs (kg)

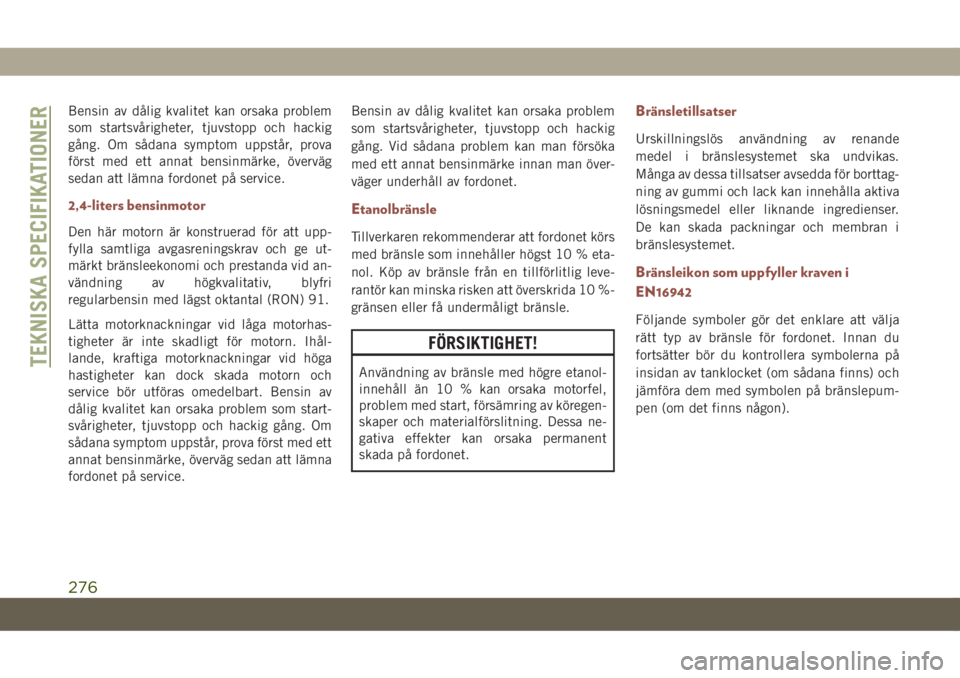

Page 278 of 372

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) Bensin av dålig kvalitet kan orsaka problem
som startsvårigheter, tjuvstopp och hackig
gång. Om sådana symptom uppstår, prova
först med ett annat bensinmärke, överväg
sedan att lämna fordone

Page 279 of 372

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) BränsleikonInnebörd
E5Blyfritt bränsle som innehåller upp till 2,7 % (m/m) syre och högst 5,0 % (V/V) etanol samt uppfyller kraven iEN228
E10Blyfritt bränsle som innehåller upp till 3,7 % (m/m)

Page 280 of 372

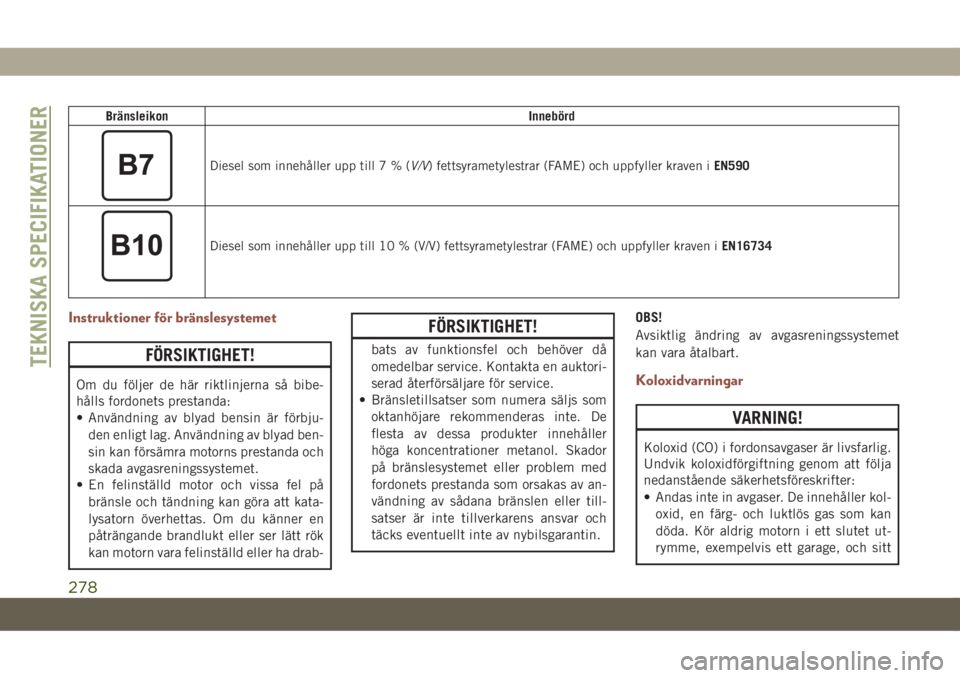

JEEP COMPASS 2019  Drift- och underhållshandbok (in Swedish) BränsleikonInnebörd
Diesel som innehåller upp till7%(V/V) fettsyrametylestrar (FAME) och uppfyller kraven iEN590
Diesel som innehåller upp till 10 % (V/V) fettsyrametylestrar (FAME) och uppfyller
