Page 231 of 372

VARNING!
• Felaktig användning av bogseringsögla
kan göra att delar går sönder vilket kan
leda till allvarliga personskador eller
dödsfall.
• Servosystemen för broms och styrning
fungerar inte när fordonet bogseras. Du
kommer därför behöver använda mer
kraft på bromspedalen och ratten.
Använd inte flexibla bogserlinor och
undvik ryckiga rörelser. Starta inte
motorn under bogseringen. Innan du
drar åt ringen ska du rengöra det
gängade huset noggrant. Se till att
ringen är helt inskruvad i huset innan du
bogserar bilen.
Montering av bogseringsögla
Främre bogseringsögla
Fästet för den främre bogseringsöglan finns
bakom en lucka på den främre stötfångaren.
Vid montering öppnar du luckan med hjälp av
en nyckel eller smal skruvmejsel och skruvar
i bogseringsöglan i uttaget.Stick in den flata änden på domkraftshand-
taget genom öglan och dra fast. För mer
information, se ”Jacking And Tire Changing”
(Domkraft och hjulbyte) i detta avsnitt. Bog-
seringsöglan måste vara helt inskruvad i
fästet genom den främre stötfångaren. Om
bogseringsöglan inte är helt inskruvad i fästet
får inte fordonet bogseras.
Bakre bogseringsögla
Fästet för den bakre bogseringsöglan finns
bakom en lucka till höger på den bakre stöt-
fångaren.
Vid montering öppnar du luckan med hjälp av
en nyckel eller smal skruvmejsel och skruvar
i bogseringsöglan i uttaget.
För in domkraftshandtagets platta ände
genom öglan och dra åt. Bogseringsöglan
måste vara helt inskruvad i fästet genom den
bakre stötfångaren. Om bogseringsöglan inte
är helt inskruvad i fästet får inte fordonet
bogseras.
ENHANCED ACCIDENT
RESPONSE SYSTEM (EARS)
– UTÖKAT SKYDDSSYSTEM
VID OLYCKA
Det här fordonet är utrustat med ett Enhan-
ced Accident Response System (Utökat
skyddssystem vid olycka).
Se ”Säkerhetssystemets styrenhet” i ”Säker-
het” för mer information om Enhanced Acci-
dent Response System (EARS) (Utökat
skyddssystem vid olycka).
229
Page 232 of 372

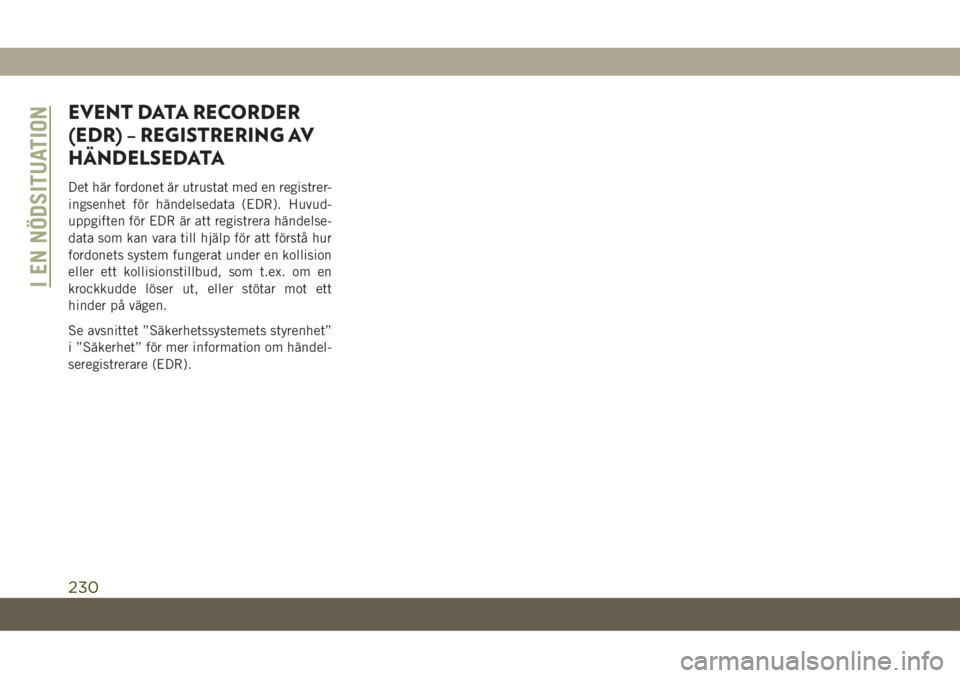

EVENT DATA RECORDER
(EDR) – REGISTRERING AV
HÄNDELSEDATA
Det här fordonet är utrustat med en registrer-
ingsenhet för händelsedata (EDR). Huvud-
uppgiften för EDR är att registrera händelse-
data som kan vara till hjälp för att förstå hur
fordonets system fungerat under en kollision
eller ett kollisionstillbud, som t.ex. om en
krockkudde löser ut, eller stötar mot ett
hinder på vägen.
Se avsnittet ”Säkerhetssystemets styrenhet”
i ”Säkerhet” för mer information om händel-
seregistrerare (EDR).
I EN NÖDSITUATION
230
Page 233 of 372

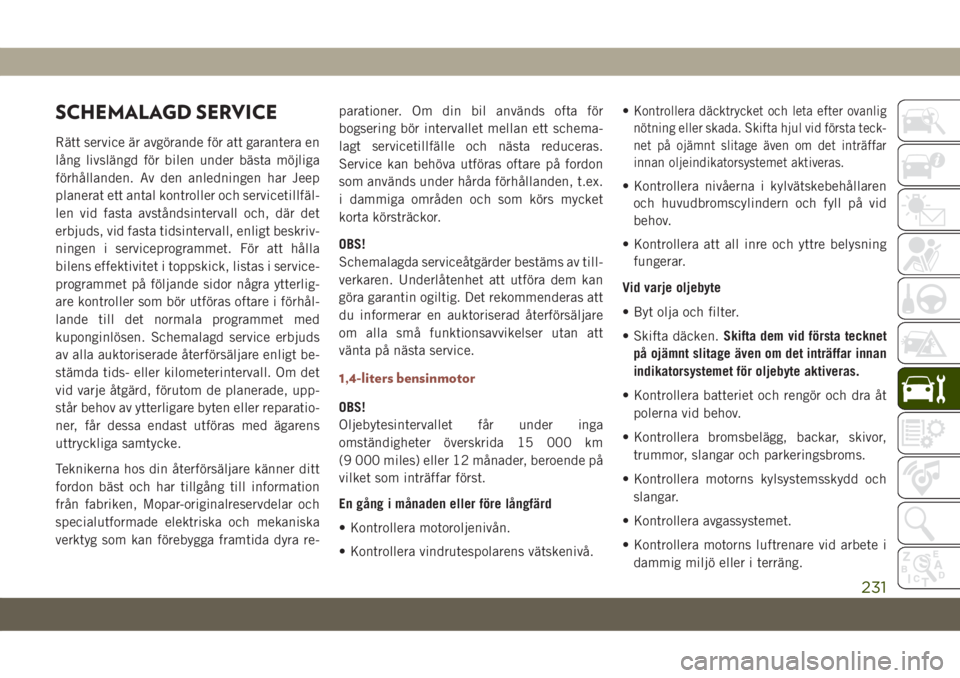

SCHEMALAGD SERVICE
Rätt service är avgörande för att garantera en
lång livslängd för bilen under bästa möjliga
förhållanden. Av den anledningen har Jeep
planerat ett antal kontroller och servicetillfäl-
len vid fasta avståndsintervall och, där det
erbjuds, vid fasta tidsintervall, enligt beskriv-
ningen i serviceprogrammet. För att hålla
bilens effektivitet i toppskick, listas i service-
programmet på följande sidor några ytterlig-
are kontroller som bör utföras oftare i förhål-
lande till det normala programmet med
kuponginlösen. Schemalagd service erbjuds
av alla auktoriserade återförsäljare enligt be-
stämda tids- eller kilometerintervall. Om det
vid varje åtgärd, förutom de planerade, upp-
står behov av ytterligare byten eller reparatio-
ner, får dessa endast utföras med ägarens
uttryckliga samtycke.
Teknikerna hos din återförsäljare känner ditt
fordon bäst och har tillgång till information
från fabriken, Mopar-originalreservdelar och
specialutformade elektriska och mekaniska
verktyg som kan förebygga framtida dyra re-parationer. Om din bil används ofta för
bogsering bör intervallet mellan ett schema-
lagt servicetillfälle och nästa reduceras.
Service kan behöva utföras oftare på fordon
som används under hårda förhållanden, t.ex.
i dammiga områden och som körs mycket
korta körsträckor.
OBS!
Schemalagda serviceåtgärder bestäms av till-
verkaren. Underlåtenhet att utföra dem kan
göra garantin ogiltig. Det rekommenderas att
du informerar en auktoriserad återförsäljare
om alla små funktionsavvikelser utan att
vänta på nästa service.
1,4-liters bensinmotor
OBS!
Oljebytesintervallet får under inga
omständigheter överskrida 15 000 km
(9 000 miles) eller 12 månader, beroende på
vilket som inträffar först.
En gång i månaden eller före långfärd
• Kontrollera motoroljenivån.
• Kontrollera vindrutespolarens vätskenivå.•
Kontrollera däcktrycket och leta efter ovanlig
nötning eller skada. Skifta hjul vid första teck-
net på ojämnt slitage även om det inträffar
innan oljeindikatorsystemet aktiveras.
• Kontrollera nivåerna i kylvätskebehållaren
och huvudbromscylindern och fyll på vid
behov.
• Kontrollera att all inre och yttre belysning
fungerar.
Vid varje oljebyte
• Byt olja och filter.
• Skifta däcken.Skifta dem vid första tecknet
på ojämnt slitage även om det inträffar innan
indikatorsystemet för oljebyte aktiveras.
• Kontrollera batteriet och rengör och dra åt
polerna vid behov.
• Kontrollera bromsbelägg, backar, skivor,
trummor, slangar och parkeringsbroms.
• Kontrollera motorns kylsystemsskydd och
slangar.
• Kontrollera avgassystemet.
• Kontrollera motorns luftrenare vid arbete i
dammig miljö eller i terräng.
231
Page 234 of 372

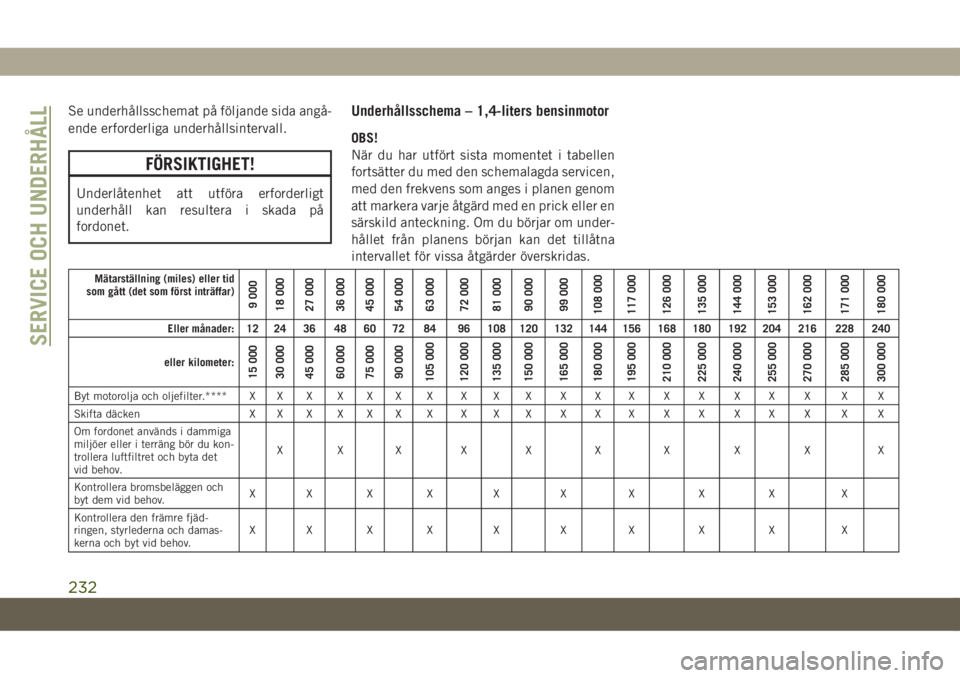

Se underhållsschemat på följande sida angå-
ende erforderliga underhållsintervall.
FÖRSIKTIGHET!
Underlåtenhet att utföra erforderligt
underhåll kan resultera i skada på
fordonet.
Underhållsschema – 1,4-liters bensinmotor
OBS!
När du har utfört sista momentet i tabellen
fortsätter du med den schemalagda servicen,
med den frekvens som anges i planen genom
att markera varje åtgärd med en prick eller en
särskild anteckning. Om du börjar om under-
hållet från planens början kan det tillåtna
intervallet för vissa åtgärder överskridas.
Mätarställning (miles) eller tid
som gått (det som först inträffar)
9 000
18 000
27 000
36 000
45 000
54 000
63 000
72 000
81 000
90 000
99 000
108 000
117 000
126 000
135 000
144 000
153 000
162 000
171 000
180 000
Eller månader: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
eller kilometer:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
Byt motorolja och oljefilter.**** X X X X X X X X X X X X X X X X X X X X
Skifta däcken X X X X X X X X X X X X X X X X X X X X
Om fordonet används i dammiga
miljöer eller i terräng bör du kon-
trollera luftfiltret och byta det
vid behov.XXX X X X X X X X
Kontrollera bromsbeläggen och
byt dem vid behov.XXXXXXXXX X
Kontrollera den främre fjäd-
ringen, styrlederna och damas-
kerna och byt vid behov.XXXXXXXXX X
SERVICE OCH UNDERHÅLL
232
Page 235 of 372

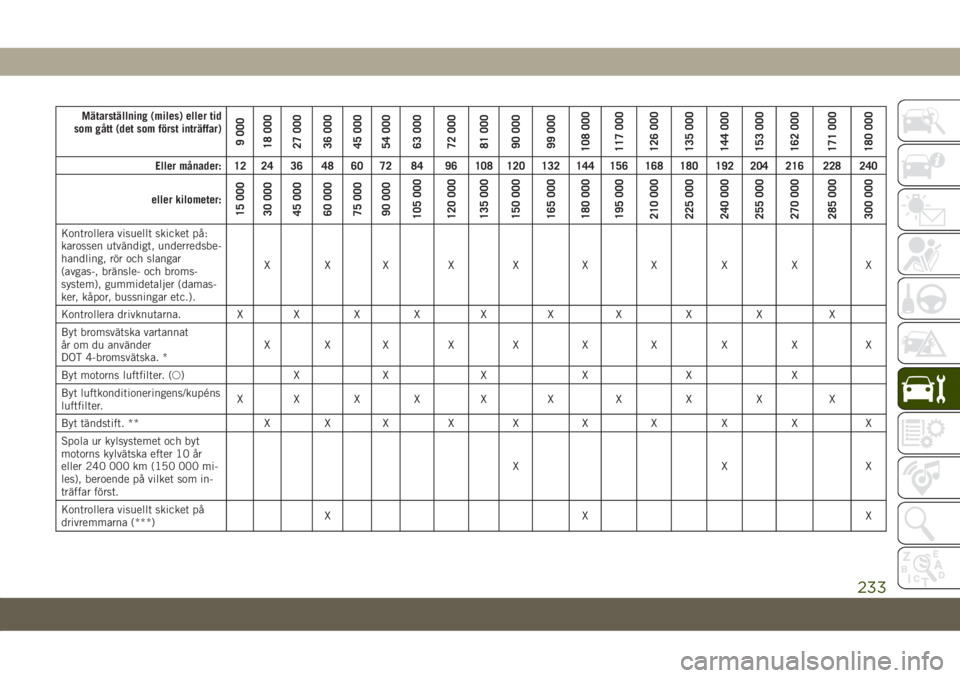

Mätarställning (miles) eller tid
som gått (det som först inträffar)
9 000
18 000
27 000
36 000
45 000
54 000
63 000
72 000
81 000
90 000
99 000
108 000
117 000
126 000
135 000
144 000
153 000
162 000
171 000
180 000
Eller månader: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
eller kilometer:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
Kontrollera visuellt skicket på:
karossen utvändigt, underredsbe-
handling, rör och slangar
(avgas-, bränsle- och broms-
system), gummidetaljer (damas-
ker, kåpor, bussningar etc.).XXX X X X X X X X
Kontrollera drivknutarna. X X X X X X X X X X
Byt bromsvätska vartannat
år om du använder
DOT 4-bromsvätska. *XXX X X X X X X X
Byt motorns luftfilter. (○)XXXXXX
Byt luftkonditioneringens/kupéns
luftfilter.XXXXXXXXX X
Byt tändstift. ** X X X X X X X X X X
Spola ur kylsystemet och byt
motorns kylvätska efter 10 år
eller 240 000 km (150 000 mi-
les), beroende på vilket som in-
träffar först.XXX
Kontrollera visuellt skicket på
drivremmarna (***)XX X
233
Page 236 of 372

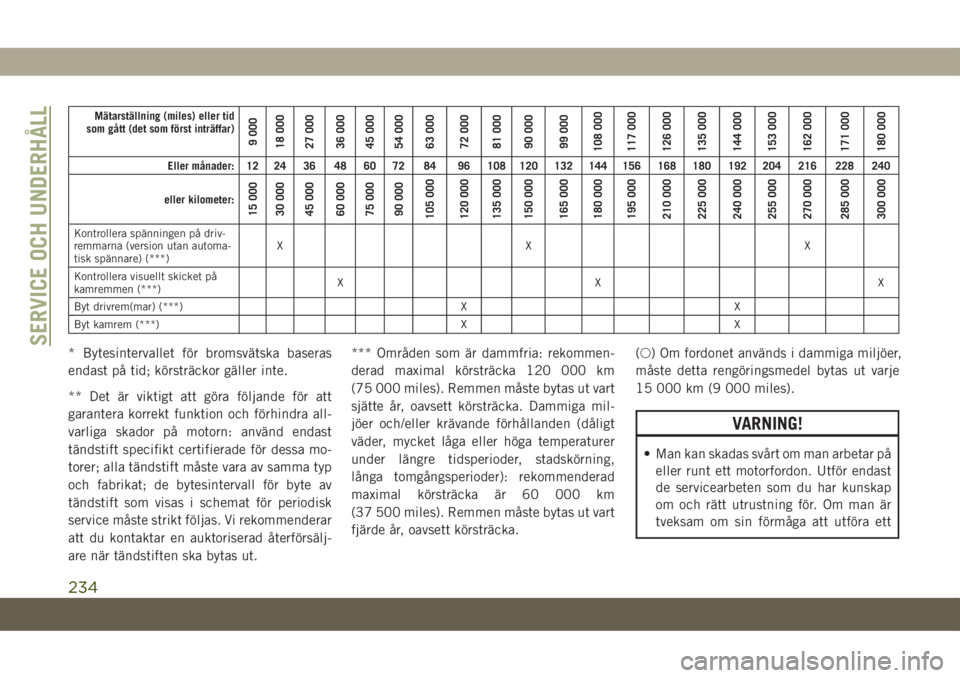

Mätarställning (miles) eller tid
som gått (det som först inträffar)
9 000
18 000
27 000
36 000
45 000
54 000
63 000
72 000
81 000
90 000
99 000
108 000
117 000
126 000
135 000
144 000
153 000
162 000
171 000
180 000
Eller månader: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
eller kilometer:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
Kontrollera spänningen på driv-
remmarna (version utan automa-
tisk spännare) (***)XX X
Kontrollera visuellt skicket på
kamremmen (***)XX X
Byt drivrem(mar) (***) X X
Byt kamrem (***) X X
* Bytesintervallet för bromsvätska baseras
endast på tid; körsträckor gäller inte.
** Det är viktigt att göra följande för att
garantera korrekt funktion och förhindra all-
varliga skador på motorn: använd endast
tändstift specifikt certifierade för dessa mo-
torer; alla tändstift måste vara av samma typ
och fabrikat; de bytesintervall för byte av
tändstift som visas i schemat för periodisk
service måste strikt följas. Vi rekommenderar
att du kontaktar en auktoriserad återförsälj-
are när tändstiften ska bytas ut.*** Områden som är dammfria: rekommen-
derad maximal körsträcka 120 000 km
(75 000 miles). Remmen måste bytas ut vart
sjätte år, oavsett körsträcka. Dammiga mil-
jöer och/eller krävande förhållanden (dåligt
väder, mycket låga eller höga temperaturer
under längre tidsperioder, stadskörning,
långa tomgångsperioder): rekommenderad
maximal körsträcka är 60 000 km
(37 500 miles). Remmen måste bytas ut vart
fjärde år, oavsett körsträcka.(○) Om fordonet används i dammiga miljöer,
måste detta rengöringsmedel bytas ut varje
15 000 km (9 000 miles).
VARNING!
• Man kan skadas svårt om man arbetar på
eller runt ett motorfordon. Utför endast
de servicearbeten som du har kunskap
om och rätt utrustning för. Om man är
tveksam om sin förmåga att utföra ett
SERVICE OCH UNDERHÅLL
234
Page 237 of 372

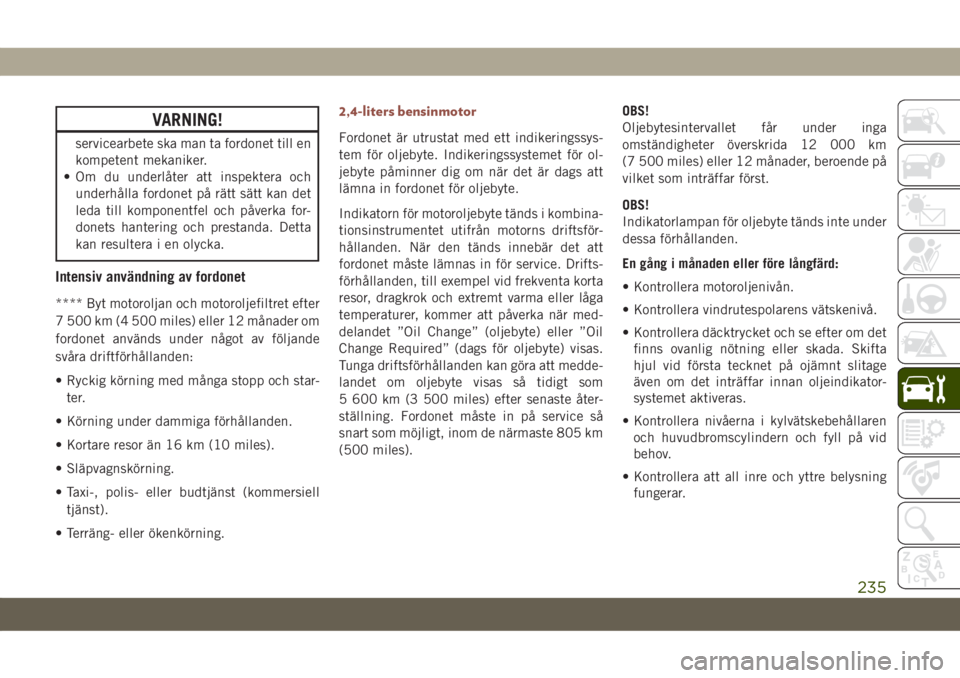

VARNING!
servicearbete ska man ta fordonet till en
kompetent mekaniker.
• Om du underlåter att inspektera och
underhålla fordonet på rätt sätt kan det
leda till komponentfel och påverka for-
donets hantering och prestanda. Detta
kan resultera i en olycka.
Intensiv användning av fordonet
**** Byt motoroljan och motoroljefiltret efter
7 500 km (4 500 miles) eller 12 månader om
fordonet används under något av följande
svåra driftförhållanden:
• Ryckig körning med många stopp och star-
ter.
• Körning under dammiga förhållanden.
• Kortare resor än 16 km (10 miles).
• Släpvagnskörning.
• Taxi-, polis- eller budtjänst (kommersiell
tjänst).
• Terräng- eller ökenkörning.
2,4-liters bensinmotor
Fordonet är utrustat med ett indikeringssys-
tem för oljebyte. Indikeringssystemet för ol-
jebyte påminner dig om när det är dags att
lämna in fordonet för oljebyte.
Indikatorn för motoroljebyte tänds i kombina-
tionsinstrumentet utifrån motorns driftsför-
hållanden. När den tänds innebär det att
fordonet måste lämnas in för service. Drifts-
förhållanden, till exempel vid frekventa korta
resor, dragkrok och extremt varma eller låga
temperaturer, kommer att påverka när med-
delandet ”Oil Change” (oljebyte) eller ”Oil
Change Required” (dags för oljebyte) visas.
Tunga driftsförhållanden kan göra att medde-
landet om oljebyte visas så tidigt som
5 600 km (3 500 miles) efter senaste åter-
ställning. Fordonet måste in på service så
snart som möjligt, inom de närmaste 805 km
(500 miles).OBS!
Oljebytesintervallet får under inga
omständigheter överskrida 12 000 km
(7 500 miles) eller 12 månader, beroende på
vilket som inträffar först.
OBS!
Indikatorlampan för oljebyte tänds inte under
dessa förhållanden.
En gång i månaden eller före långfärd:
• Kontrollera motoroljenivån.
• Kontrollera vindrutespolarens vätskenivå.
• Kontrollera däcktrycket och se efter om det
finns ovanlig nötning eller skada. Skifta
hjul vid första tecknet på ojämnt slitage
även om det inträffar innan oljeindikator-
systemet aktiveras.
• Kontrollera nivåerna i kylvätskebehållaren
och huvudbromscylindern och fyll på vid
behov.
• Kontrollera att all inre och yttre belysning
fungerar.
235
Page 238 of 372

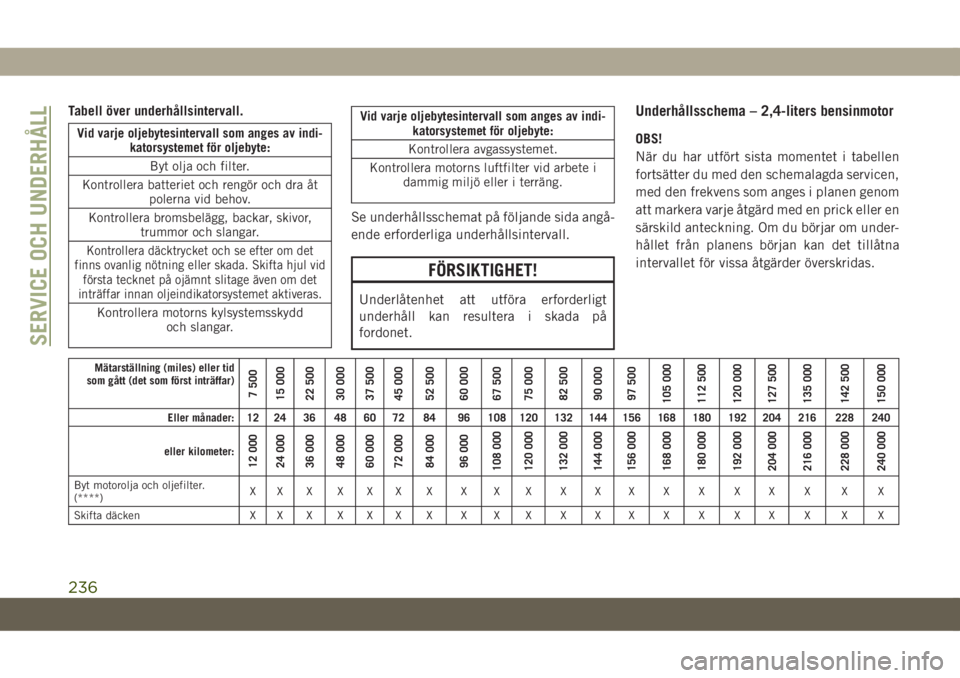

Tabell över underhållsintervall.
Vid varje oljebytesintervall som anges av indi-
katorsystemet för oljebyte:
Byt olja och filter.
Kontrollera batteriet och rengör och dra åt
polerna vid behov.
Kontrollera bromsbelägg, backar, skivor,
trummor och slangar.
Kontrollera däcktrycket och se efter om det
finns ovanlig nötning eller skada. Skifta hjul vid
första tecknet på ojämnt slitage även om det
inträffar innan oljeindikatorsystemet aktiveras.
Kontrollera motorns kylsystemsskydd
och slangar.
Vid varje oljebytesintervall som anges av indi-
katorsystemet för oljebyte:
Kontrollera avgassystemet.
Kontrollera motorns luftfilter vid arbete i
dammig miljö eller i terräng.
Se underhållsschemat på följande sida angå-
ende erforderliga underhållsintervall.
FÖRSIKTIGHET!
Underlåtenhet att utföra erforderligt
underhåll kan resultera i skada på
fordonet.
Underhållsschema – 2,4-liters bensinmotor
OBS!
När du har utfört sista momentet i tabellen
fortsätter du med den schemalagda servicen,
med den frekvens som anges i planen genom
att markera varje åtgärd med en prick eller en
särskild anteckning. Om du börjar om under-
hållet från planens början kan det tillåtna
intervallet för vissa åtgärder överskridas.
Mätarställning (miles) eller tid
som gått (det som först inträffar)
7 500
15 000
22 500
30 000
37 500
45 000
52 500
60 000
67 500
75 000
82 500
90 000
97 500
105 000
112 500
120 000
127 500
135 000
142 500
150 000
Eller månader: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
eller kilometer:
12 000
24 000
36 000
48 000
60 000
72 000
84 000
96 000
108 000
120 000
132 000
144 000
156 000
168 000
180 000
192 000
204 000
216 000
228 000
240 000
Byt motorolja och oljefilter.
(****)XXXXXXXXXXXXXXXXXX X X
Skifta däcken X X X X X X X X X X X X X X X X X X X X
SERVICE OCH UNDERHÅLL
236
Page 239 of 372

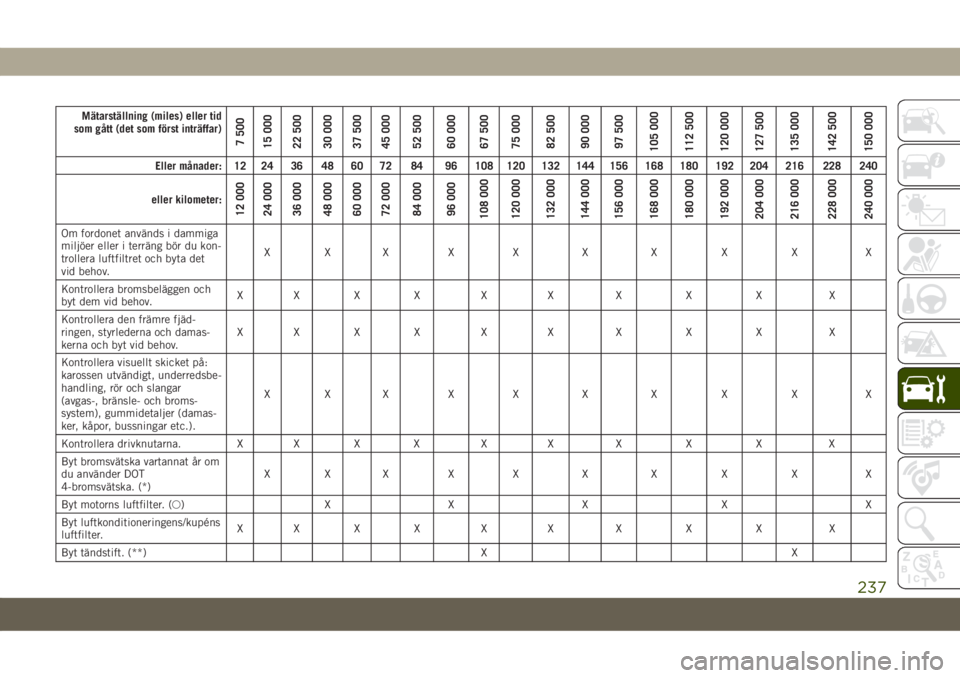

Mätarställning (miles) eller tid
som gått (det som först inträffar)
7 500
15 000
22 500
30 000
37 500
45 000
52 500
60 000
67 500
75 000
82 500
90 000
97 500
105 000
112 500
120 000
127 500
135 000
142 500
150 000
Eller månader: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
eller kilometer:
12 000
24 000
36 000
48 000
60 000
72 000
84 000
96 000
108 000
120 000
132 000
144 000
156 000
168 000
180 000
192 000
204 000
216 000
228 000
240 000
Om fordonet används i dammiga
miljöer eller i terräng bör du kon-
trollera luftfiltret och byta det
vid behov.XXX X X X X X X X
Kontrollera bromsbeläggen och
byt dem vid behov.XXXXXXXXX X
Kontrollera den främre fjäd-
ringen, styrlederna och damas-
kerna och byt vid behov.XXXXXXXXX X
Kontrollera visuellt skicket på:
karossen utvändigt, underredsbe-
handling, rör och slangar
(avgas-, bränsle- och broms-
system), gummidetaljer (damas-
ker, kåpor, bussningar etc.).XXX X X X X X X X
Kontrollera drivknutarna. X X X X X X X X X X
Byt bromsvätska vartannat år om
du använder DOT
4-bromsvätska. (*)XXX X X X X X X X
Byt motorns luftfilter. (○)XXXXX
Byt luftkonditioneringens/kupéns
luftfilter.XXXXXXXXX X
Byt tändstift. (**) X X
237
Page 240 of 372

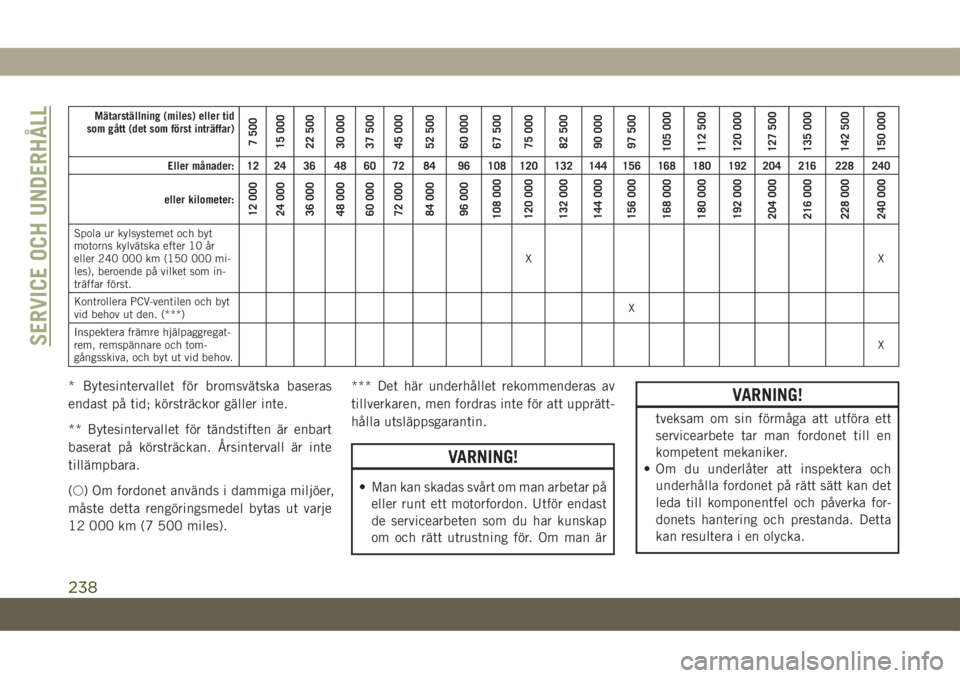

Mätarställning (miles) eller tid
som gått (det som först inträffar)
7 500
15 000
22 500
30 000
37 500
45 000
52 500
60 000
67 500
75 000
82 500
90 000
97 500
105 000
112 500
120 000
127 500
135 000
142 500
150 000
Eller månader: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
eller kilometer:
12 000
24 000
36 000
48 000
60 000
72 000
84 000
96 000
108 000
120 000
132 000
144 000
156 000
168 000
180 000
192 000
204 000
216 000
228 000
240 000
Spola ur kylsystemet och byt
motorns kylvätska efter 10 år
eller 240 000 km (150 000 mi-
les), beroende på vilket som in-
träffar först.XX
Kontrollera PCV-ventilen och byt
vid behov ut den. (***)X
Inspektera främre hjälpaggregat-
rem, remspännare och tom-
gångsskiva, och byt ut vid behov.X
* Bytesintervallet för bromsvätska baseras
endast på tid; körsträckor gäller inte.
** Bytesintervallet för tändstiften är enbart
baserat på körsträckan. Årsintervall är inte
tillämpbara.
(○) Om fordonet används i dammiga miljöer,
måste detta rengöringsmedel bytas ut varje
12 000 km (7 500 miles).*** Det här underhållet rekommenderas av
tillverkaren, men fordras inte för att upprätt-
hålla utsläppsgarantin.
VARNING!
• Man kan skadas svårt om man arbetar på
eller runt ett motorfordon. Utför endast
de servicearbeten som du har kunskap
om och rätt utrustning för. Om man är
VARNING!
tveksam om sin förmåga att utföra ett
servicearbete tar man fordonet till en
kompetent mekaniker.
• Om du underlåter att inspektera och
underhålla fordonet på rätt sätt kan det
leda till komponentfel och påverka for-
donets hantering och prestanda. Detta
kan resultera i en olycka.
SERVICE OCH UNDERHÅLL
238
