4WD JEEP COMPASS 2019 Instructieboek (in Dutch)

— Waarschuwingslampje AdBlue
(UREUM)-inspuitsysteem defect — indien
aanwezig
Dit waarschuwingslampje gaat branden, sa-
men met een speciale melding op het display
(indien aanwezig) als er een onbekende vloei-
stof die niet voldoet aan aanvaardbare eigen-
schappen is gebruikt, of als een gemiddeld
verbruik van AdBlue (UREUM) van meer dan
50% wordt gedetecteerd. Neem dan zo snel
mogelijk contact op met een erkende dealer.
Als het probleem niet is opgelost, wordt een
specifiek bericht weergegeven op het display
van de instrumentengroep wanneer een be-
paalde drempelwaarde wordt bereikt totdat
het niet meer mogelijk is om de motor te
starten.
Wanneer ongeveer 200 km (125 mijl) reste-
ren voordat de AdBlue-tank (UREUM) leeg is,
verschijnt er een continu speciaal bericht op
het instrumentenpaneel, vergezeld van een
zoemergeluid (indien aanwezig).
— Waarschuwingslampje Onderhoud
adaptieve cruisecontrol — indien aanwezig
Dit lampje gaat branden wanneer de ACC niet
werkt en onderhoud nodig heeft. Raadpleeg
de paragraaf "Adaptieve cruisecontrol (ACC)"
in het hoofdstuk "Starten en rijden" voor meer
informatie.
SERV4WD— Waarschuwingslampje onderhoud
vierwielaandrijving — indien aanwezig
Dit waarschuwingslampje gaat branden om
aan te geven dat er sprake is van een storing
van het vierwielaandrijvingssysteem. Als het
lampje blijft branden of tijdens het rijden
gaat branden, duidt dit erop dat de vierwiel-
aandrijving niet correct werkt en moet wor-
den nagekeken. Wij raden u aan naar het
dichtstbijzijnde service center te rijden en de
auto onmiddellijk te laten repareren.
— Lampje Service Forward Collision
Warning (FCW) — indien aanwezig
Dit waarschuwingslampje gaat branden om
aan te geven dat er een storing aanwezig is in
het Forward Collision Warning-systeem.
Neem contact op met een erkende dealer
voor onderhoud.Raadpleeg de paragraaf "Forward Collision
Warning (FCW)" in het hoofdstuk "Veiligheid"
voor meer informatie.
— Waarschuwingslampje onderhoud
Stop/Start-systeem — indien aanwezig
Dit waarschuwingslampje gaat branden wan-
neer het Stop/Start-systeem niet correct
werkt en onderhoud noodzakelijk is. Neem
contact op met een erkende dealer voor on-
derhoud.
— Waarschuwingslampje bandenspan-
ningscontrolesysteem (TPMS)
Het waarschuwingslampje gaat branden en er
wordt een bericht weergegeven om aan te
geven dat de bandenspanning lager is dan de
aanbevolen waarde en/of langzaam span-
ningsverlies optreedt. In deze gevallen, wor-
den de optimale gebruiksduur van de banden
en het optimale brandstofverbruik mogelijk
niet gegarandeerd.
Indien een of meer banden in de bovenge-
noemde staat zijn, toont het display de aan-
wijzingen voor elke overeenkomstige band.
UW INSTRUMENTENPANEEL LEREN KENNEN
76

LET OP!
maat, type en/of stijl kan leiden tot een
ongewenste werking van het systeem of
schade aan de sensoren. Door het gebruik
van niet-originele wielen kunnen de senso-
ren beschadigd raken. Gebruik van niet-
originele bandenafdichtingsmiddelen kan
ertoe leiden dat de sensor van het banden-
spanningscontrolesysteem (TPMS) niet
meer werkt. Na gebruik van een niet-
origineel bandenafdichtingsmiddel wordt
geadviseerd dat u uw voertuig naar uw
erkende dealer brengt om de werking van
de sensor te laten controleren.
— Waarschuwingslampje storing trek-
haak — indien aanwezig
Dit lampje gaat branden wanneer een storing
met de trekhaak is opgetreden. Neem contact
op met een erkende dealer voor onderhoud.
Gele controlelampjes
— Controlelampje 4WD Low — indien
aanwezig
Dit lampje waarschuwt de bestuurder dat het
voertuig in de modus LOW staat van de vier-
wielaandrijving. De aandrijfassen vóór en
achter zijn samen mechanisch vergrendeld
waardoor de voor- en achterwielen worden
gedwongen om bij dezelfde snelheid te
draaien. De modus Low zorgt voor een grotere
overbrengingsverhouding zodat meer koppel
aan de wielen wordt geleverd.
Raadpleeg de paragraaf "Werking van de vier-
wielaandrijving — indien aanwezig" in het
hoofdstuk "Starten en rijden" voor meer infor-
matie of de werking en het gebruik van vier-
wielaandrijving.
— Controlelampje 4WD-vergrendeling
Dit lampje waarschuwt de bestuurder dat het
voertuig in de modus LOCK (vergrendeld)
staat van de vierwielaandrijving. De aandrijf-
assen vóór en achter zijn samen mechanisch
vergrendeld waardoor de voor- en achterwie-
len worden gedwongen om bij dezelfde snel-
heid te draaien.Raadpleeg de paragraaf "Werking van de vier-
wielaandrijving" in het hoofdstuk "Starten en
rijden" voor meer informatie of de werking en
het gebruik van vierwielaandrijving.
— Controlelampje storing actieve
snelheidsbegrenzer — indien aanwezig
Dit waarschuwingslampje gaat branden wan-
neer er een storing is gedetecteerd in de
actieve snelheidsbegrenzer.
— Controlelampje reiniging roetfilter
(DPF) — alleen dieselmodellen met DPF
(indien aanwezig)
Dit controlelampje gaat branden, of er ver-
schijnt een bericht om aan te geven dat het
DPF-systeem achtergebleven vuil (roetdeel-
tjes) middels het regeneratieproces dient te
verwijderen. Het lampje/bericht wordt niet
ingeschakeld tijdens elke DPF-regeneratie,
maar alleen wanneer de rijomstandigheden
vereisen dat de bestuurder wordt gewaar-
schuwd. Houd de auto in beweging tot het
regeneratieproces voorbij is, om het symbool
uit te schakelen. Het proces duurt gemiddeld
15 minuten.
UW INSTRUMENTENPANEEL LEREN KENNEN
78

— Controlelampje LaneSense (rij-
strookdetectie) — indien aanwezig
Wanneer de rijstrookdetectie is ingeschakeld
(ON), maar niet is geactiveerd, brandt het
controlelampje van de rijstrookdetectie con-
tinu wit. Dit gebeurt wanneer alleen de linker,
rechter of geen van beide rijstrookmarkerin-
gen wordt gedetecteerd. Wanneer slechts één
rijstrookmarkering wordt gedetecteerd, is het
systeem gereed voor het geven van visuele
waarschuwingen wanneer onbedoeld de rij-
strook wordt verlaten.
Raadpleeg de paragraaf "Rijstrookdetectie —
indien aanwezig" in het hoofdstuk "Starten en
rijden" voor meer informatie.
— Controlelampje Hill Descent Control
(HDC) — indien aanwezig
Dit lampje geeft aan wanneer de afdalingsrege-
ling (Hill Descent Control; HDC) is ingescha-
keld. Het lampje blijft branden als HDC is inge-
schakeld. HDC kan alleen worden ingeschakeld
wanneer de tussenbak in de stand “4WD Low”staat en de voertuigsnelheid lager dan 48 km/u
(30 mph) is. Wanneer niet aan deze voorwaar-
den is voldaan, zal het HDC-controlelampje
gaan knipperen, wanneer u probeert de HDC-
functie in te schakelen.
— Controlelampje Cruisecontrol ge-
reed — indien uitgerust met een premium
instrumentengroep
Dit lampje gaat branden wanneer de cruise-
control is ingeschakeld, maar niet is inge-
steld. Raadpleeg de paragraaf "cruisecontrol
— indien aanwezig" in het hoofdstuk "Starten
en rijden" voor meer informatie.
— Controlelampje Cruisecontrol SET
— indien uitgerust met basisversie instru-
mentengroep
Dit controlelampje gaat branden als de
cruisecontrol is ingesteld.
Raadpleeg de paragraaf "cruisecontrol — in-
dien aanwezig" in het hoofdstuk "Starten en
rijden" voor meer informatie.
— Waarschuwingscontrolelampje
snelheid — indien aanwezig
Wanneer de ingestelde-snelheidswaarschuwing
ingeschakeld is en de ingestelde snelheid over-
schreden wordt, klinkt er een enkel geluidssig-
naal samen met het pop-upbericht van
"snelheidswaarschuwing overschreden." Snel-
heidswaarschuwing kan in- en uitgeschakeld wor-
den op het display van de instrumentengroep.
Raadpleeg de paragraaf "Menu-items van het
display in de instrumentengroep" in het
hoofdstuk "Uw instrumentenpaneel leren
kennen" in het instructieboekje voor meer
informatie.
De waarde 55 is slechts een voorbeeld van
een snelheid die kan worden ingesteld.
UW INSTRUMENTENPANEEL LEREN KENNEN
82

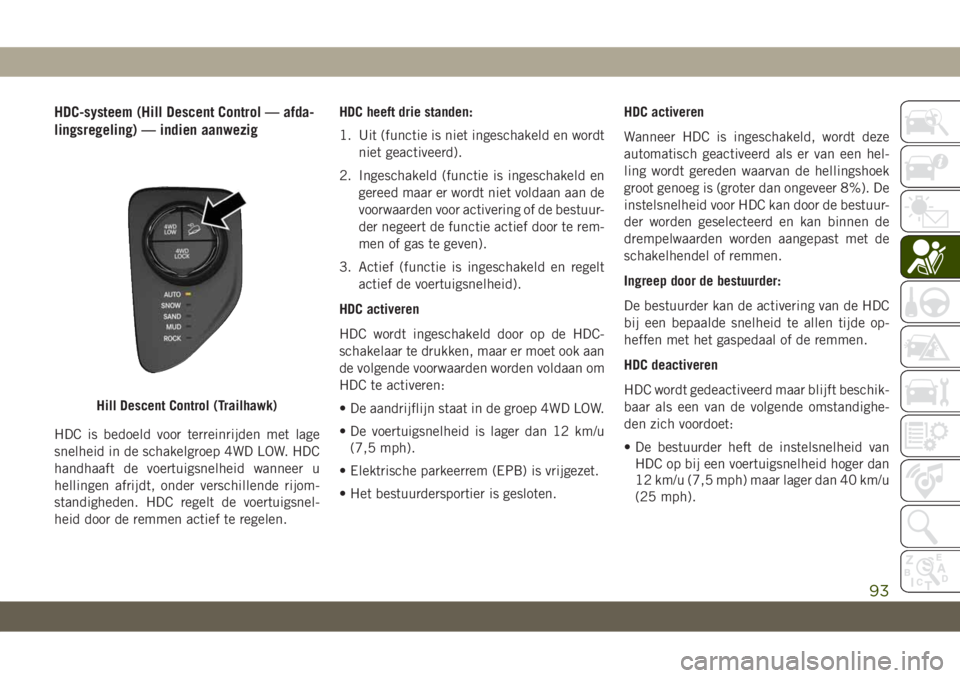

HDC-systeem (Hill Descent Control — afda-
lingsregeling) — indien aanwezig
HDC is bedoeld voor terreinrijden met lage
snelheid in de schakelgroep 4WD LOW. HDC
handhaaft de voertuigsnelheid wanneer u
hellingen afrijdt, onder verschillende rijom-
standigheden. HDC regelt de voertuigsnel-
heid door de remmen actief te regelen.HDC heeft drie standen:
1. Uit (functie is niet ingeschakeld en wordt
niet geactiveerd).
2. Ingeschakeld (functie is ingeschakeld en
gereed maar er wordt niet voldaan aan de
voorwaarden voor activering of de bestuur-
der negeert de functie actief door te rem-
men of gas te geven).
3. Actief (functie is ingeschakeld en regelt
actief de voertuigsnelheid).
HDC activeren
HDC wordt ingeschakeld door op de HDC-
schakelaar te drukken, maar er moet ook aan
de volgende voorwaarden worden voldaan om
HDC te activeren:
• De aandrijflijn staat in de groep 4WD LOW.
• De voertuigsnelheid is lager dan 12 km/u
(7,5 mph).
• Elektrische parkeerrem (EPB) is vrijgezet.
• Het bestuurdersportier is gesloten.HDC activeren
Wanneer HDC is ingeschakeld, wordt deze
automatisch geactiveerd als er van een hel-
ling wordt gereden waarvan de hellingshoek
groot genoeg is (groter dan ongeveer 8%). De
instelsnelheid voor HDC kan door de bestuur-
der worden geselecteerd en kan binnen de
drempelwaarden worden aangepast met de
schakelhendel of remmen.
Ingreep door de bestuurder:
De bestuurder kan de activering van de HDC
bij een bepaalde snelheid te allen tijde op-
heffen met het gaspedaal of de remmen.
HDC deactiveren
HDC wordt gedeactiveerd maar blijft beschik-
baar als een van de volgende omstandighe-
den zich voordoet:
• De bestuurder heft de instelsnelheid van
HDC op bij een voertuigsnelheid hoger dan
12 km/u (7,5 mph) maar lager dan 40 km/u
(25 mph).
Hill Descent Control (Trailhawk)
93

• Auto bevindt zich op een neerwaartse hel-
ling met een hellingshoek die niet groot
genoeg is (kleiner dan ongeveer 8%), op
een vlakke ondergrond of op een opwaartse
helling.
• Voertuig is in de stand PARK gezet.
HDC uitschakelen
HDC wordt gedeactiveerd en uitgeschakeld
als een van de volgende omstandigheden
zich voordoet:
• De bestuurder drukt op de HDC-schakelaar.
• De aandrijflijn wordt uit de groep 4WD LOW
geschakeld.
• Bestuurdersportier wordt geopend.
•
De voertuigsnelheid is hoger dan 40 km/u
(25 mph) (HDC wordt onmiddellijk afgesloten).
Feedback aan de bestuurder:
De instrumentengroep bevat een HDC-
pictogram en de HDC-schakelaar bevat een
LED die feedback geeft aan de bestuurder
over de status van HDC.• Het pictogram in de instrumentengroep en
het lampje in de schakelaar gaan branden
en blijven branden wanneer HDC wordt
ingeschakeld of geactiveerd. Dit is de nor-
male bedrijfsstand voor HDC.
• Het lampje in de schakelaar knippert gedu-
rende enkele seconden en gaat vervolgens
uit als de bestuurder op de HDC-schakelaar
drukt, wanneer niet aan de voorwaarden
voor inschakelen is voldaan.
De schakelaar Hill Descent bevindt zich
rechtsboven in de knop Selec-Terrain.
WAARSCHUWING!
HDC is uitsluitend bedoeld om de bestuur-
der tijdens het afdalen van een heuvel te
helpen de rijsnelheid onder controle te
houden. De bestuurder moet goed op de
rijomstandigheden blijven letten en blijft
verantwoordelijk voor handhaving van een
veilige rijsnelheid.
Hill Start Assist (HSA)
Het HSA-systeem is bedoeld om terugrollen op
een helling vanuit volledige stilstand te voorko-
men. Als de bestuurder de rem loslaat na ge-
stopt te zijn op een helling, handhaaft het HSA-
systeem nog een korte tijd de remdruk. Als de
bestuurder geen gas geeft tijdens deze periode,
wordt de remdruk weggenomen en rolt de auto
normaal van de helling af.
HSA wordt geactiveerd als aan de volgende
voorwaarden wordt voldaan:
• Deze functie moet worden ingeschakeld.
• De auto moet stilstaan.
• Handrem moet zijn uitgeschakeld.
• Het bestuurdersportier is gesloten.
• De auto moet zich op een voldoende steile
helling bevinden.
• De gekozen versnelling moet overeenko-
men met de stand van de auto op de helling
(in een vooruitversnelling als de voorkant
van de auto naar boven is gericht; in de
achteruitversnelling (REVERSE) als de
voorkant van de auto naar beneden is ge-
richt).
VEILIGHEID
94

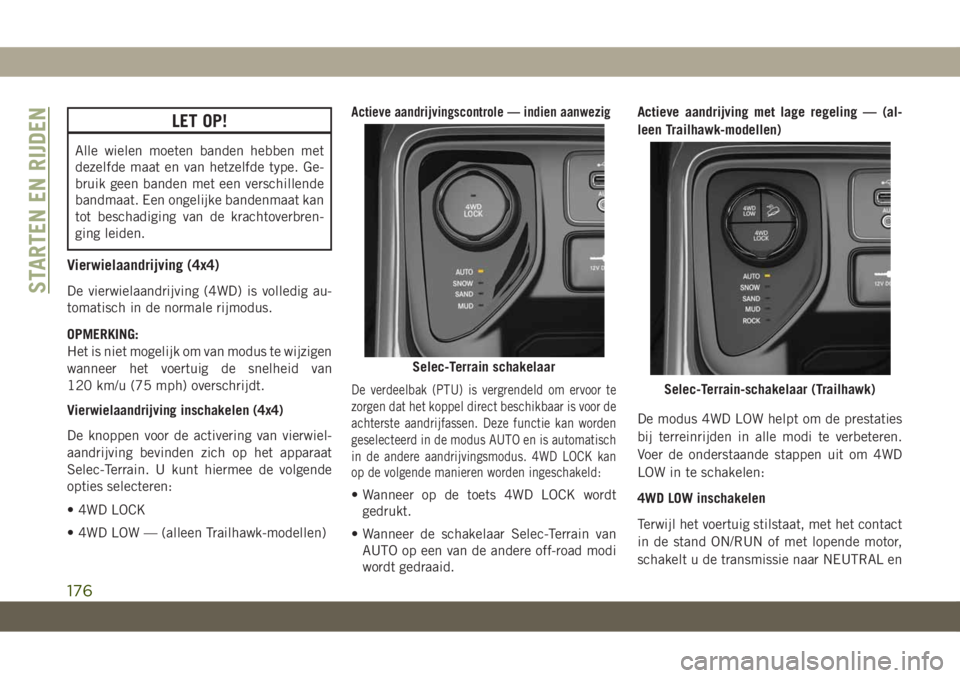

LET OP!
Alle wielen moeten banden hebben met
dezelfde maat en van hetzelfde type. Ge-
bruik geen banden met een verschillende
bandmaat. Een ongelijke bandenmaat kan
tot beschadiging van de krachtoverbren-
ging leiden.
Vierwielaandrijving (4x4)
De vierwielaandrijving (4WD) is volledig au-
tomatisch in de normale rijmodus.
OPMERKING:
Het is niet mogelijk om van modus te wijzigen
wanneer het voertuig de snelheid van
120 km/u (75 mph) overschrijdt.
Vierwielaandrijving inschakelen (4x4)
De knoppen voor de activering van vierwiel-
aandrijving bevinden zich op het apparaat
Selec-Terrain. U kunt hiermee de volgende
opties selecteren:
• 4WD LOCK
• 4WD LOW — (alleen Trailhawk-modellen)
Actieve aandrijvingscontrole — indien aanwezig
De verdeelbak (PTU) is vergrendeld om ervoor te
zorgen dat het koppel direct beschikbaar is voor de
achterste aandrijfassen. Deze functie kan worden
geselecteerd in de modus AUTO en is automatisch
in de andere aandrijvingsmodus. 4WD LOCK kan
op de volgende manieren worden ingeschakeld:
• Wanneer op de toets 4WD LOCK wordt
gedrukt.
• Wanneer de schakelaar Selec-Terrain van
AUTO op een van de andere off-road modi
wordt gedraaid.Actieve aandrijving met lage regeling — (al-
leen Trailhawk-modellen)
De modus 4WD LOW helpt om de prestaties
bij terreinrijden in alle modi te verbeteren.
Voer de onderstaande stappen uit om 4WD
LOW in te schakelen:
4WD LOW inschakelen
Terwijl het voertuig stilstaat, met het contact
in de stand ON/RUN of met lopende motor,
schakelt u de transmissie naar NEUTRAL en
Selec-Terrain schakelaar
Selec-Terrain-schakelaar (Trailhawk)
STARTEN EN RIJDEN
176

drukt u één keer op de toets 4WD LOW. De
instrumentengroep geeft de melding "4WD
LOW" nadat het schakelen is voltooid.
OPMERKING:
• Zowel het LED-lampje LOCK als LOW knip-
peren en blijven vervolgens branden op de
schakelaar Selec-Terrain, totdat het scha-
kelen is voltooid.
• In het display in de instrumentengroep
brandt het pictogram "4WD LOW".
4WD LOW uitschakelen
Om de modus 4WD LOW uit te schakelen,
moet het voertuig stilstaan en moet de trans-
missie in de stand NEUTRAL staan. Druk één
keer op de knop 4WD LOW.SELEC-TERRAIN — INDIEN
AANWEZIG
Selec-Terrain combineert de mogelijkheden
van de voertuigregelsystemen met de be-
stuurdersinvoer om onder alle terreinomstan-
digheden de beste prestaties te verkrijgen.
Gids Selecteren modus
Draai aan de knop Selec-Terrain om de ge-
wenste modus te kiezen.
•AUTO: deze vierwielaandrijving werkt con-
tinu, is volledig automatisch en kan zowel
op de weg als in het terrein worden ge-
bruikt. Deze modus brengt de grip in balans
om betere manoeuvreerbaarheid en accele-
ratie te bieden in vergelijking met een voer-
tuig met tweewielaandrijving. Deze modus
vermindert ook het brandstofverbruik, om-
dat de aandrijfas kan worden losgekoppeld
als de omstandigheden dit toestaan.
Selec-Terrain schakelaar
Selec-Terrain-schakelaar (Trailhawk)
177

•SNOW: deze modus biedt u grotere stabili-
teit onder omstandigheden met slecht
weer. Voor gebruik op de weg en in het
terrein als er weinig grip is, zoals wegen
bedekt met sneeuw. In de stand SNOW
(afhankelijk van bepaalde gebruiks-
omstandigheden) kan de transmissie de
tweede versnelling gebruiken (in plaats van
de eerste) bij het wegrijden om het slippen
van de wielen te minimaliseren.
•SAND: voor terreinrijden of rijden op opper-
vlakken met weinig grip, zoals droog zand.
De transmissie is ingesteld op maximale
grip.
•MUD: voor terreinrijden of rijden op opper-
vlakken met weinig grip, zoals wegen be-
dekt met modder of nat gras.
•ROCK(alleen Trailhawk): deze modus is
alleen beschikbaar in de gearing 4WD LOW.
Het voertuig wordt ingesteld op maximale
grip en de hoogste stuurcapaciteit voor ter-
reinen. Deze modus geeft u de beste pres-
taties bij terreinrijden. Gebruik voor het
rijden op obstakels zoals grote rotsen,
diepe sporen, enz.OPMERKING:
• De stand ROCK is alleen beschikbaar op
voertuigen die zijn uitgerust met het Off-
Road-pakket.
• Schakel de afdalingsregeling in voor het
afrijden van steile hellingen. Raadpleeg
voor meer informatie “Elektronische remre-
geling” in dit hoofdstuk.
STOP/START-SYSTEEM -
INDIEN AANWEZIG
De Stop/Start-functie is ontwikkeld om
brandstof te besparen. Het systeem stopt de
motor automatisch tijdens een stop, wanneer
aan alle voorwaarden is voldaan. Door het
rempedaal of het koppelingspedaal los laten
of het gaspedaal in te trappen, zal de motor
automatisch opnieuw worden gestart.
WAARSCHUWING!
Controleer voordat u de motorkap opent of
de motor is uitgeschakeld en het contact
op OFF staat. Volg de aanwijzingen op de
plaat onder de motorkap. Het verdient
WAARSCHUWING!
aanbeveling om de sleutelhouder te verwij-
deren als andere personen in het voertuig
achterblijven. Verlaat het voertuig alleen
als de sleutelhouder is verwijderd en het
contact op OFF staat. Controleer bij het
tanken of de motor is uitgeschakeld (con-
tact staat op OFF).
LET OP!
Neem bij het vervangen van de accu altijd
contact op met uw erkende dealer. Vervang
de accu door hetzelfde type (HEAVY
DUTY) en met dezelfde specificaties.
Bedrijfsmodi
Modus motor stoppen
Modellen met handgeschakelde versnellings-
bak:
Als het voertuig stilstaat, stopt de motor als
de transmissie in de neutraalstand staat en
het koppelingspedaal is losgelaten.
STARTEN EN RIJDEN
178

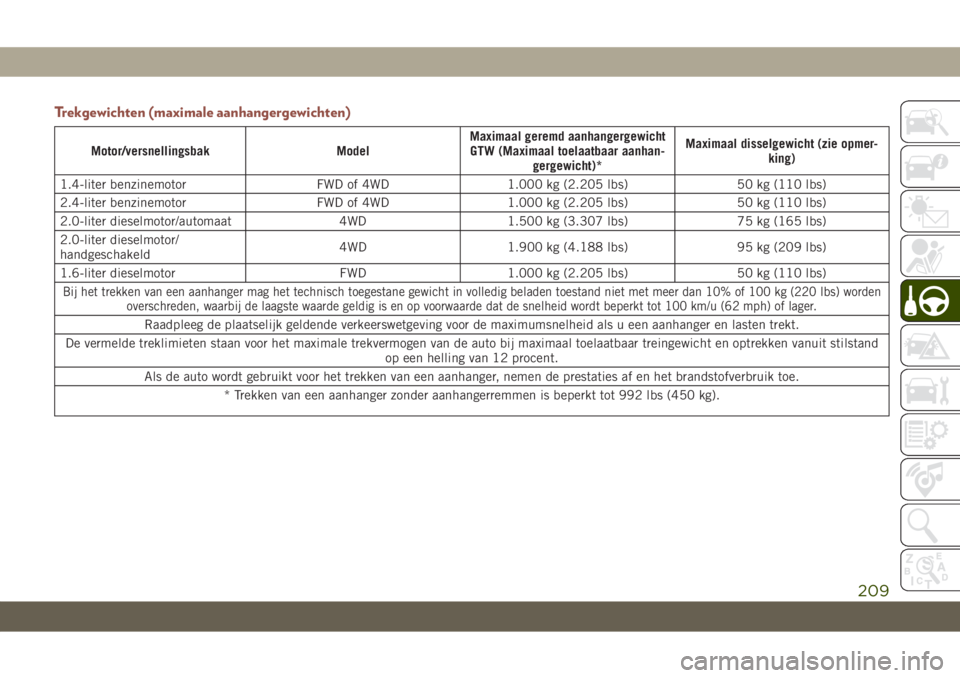

Trekgewichten (maximale aanhangergewichten)
Motor/versnellingsbak ModelMaximaal geremd aanhangergewicht
GTW (Maximaal toelaatbaar aanhan-
gergewicht)*Maximaal disselgewicht (zie opmer-
king)
1.4-liter benzinemotor FWD of 4WD 1.000 kg (2.205 lbs) 50 kg (110 lbs)
2.4-liter benzinemotor FWD of 4WD 1.000 kg (2.205 lbs) 50 kg (110 lbs)
2.0-liter dieselmotor/automaat 4WD 1.500 kg (3.307 lbs) 75 kg (165 lbs)
2.0-liter dieselmotor/
handgeschakeld4WD 1.900 kg (4.188 lbs) 95 kg (209 lbs)
1.6-liter dieselmotor FWD 1.000 kg (2.205 lbs) 50 kg (110 lbs)
Bij het trekken van een aanhanger mag het technisch toegestane gewicht in volledig beladen toestand niet met meer dan 10% of 100 kg (220 lbs) worden
overschreden, waarbij de laagste waarde geldig is en op voorwaarde dat de snelheid wordt beperkt tot 100 km/u (62 mph) of lager.
Raadpleeg de plaatselijk geldende verkeerswetgeving voor de maximumsnelheid als u een aanhanger en lasten trekt.
De vermelde treklimieten staan voor het maximale trekvermogen van de auto bij maximaal toelaatbaar treingewicht en optrekken vanuit stilstand
op een helling van 12 procent.
Als de auto wordt gebruikt voor het trekken van een aanhanger, nemen de prestaties af en het brandstofverbruik toe.
* Trekken van een aanhanger zonder aanhangerremmen is beperkt tot 992 lbs (450 kg).
209

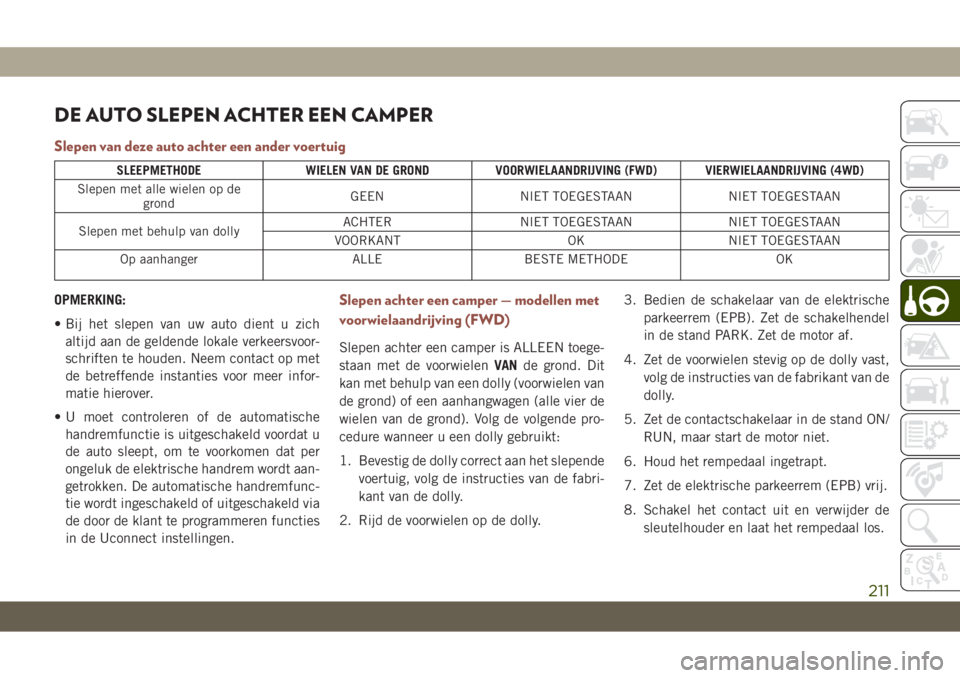

DE AUTO SLEPEN ACHTER EEN CAMPER
Slepen van deze auto achter een ander voertuig
SLEEPMETHODE WIELEN VAN DE GROND VOORWIELAANDRIJVING (FWD) VIERWIELAANDRIJVING (4WD)
Slepen met alle wielen op de
grondGEEN NIET TOEGESTAAN NIET TOEGESTAAN
Slepen met behulp van dollyACHTER NIET TOEGESTAAN NIET TOEGESTAAN
VOORKANT OK NIET TOEGESTAAN
Op aanhanger ALLE BESTE METHODE OK
OPMERKING:
• Bij het slepen van uw auto dient u zich
altijd aan de geldende lokale verkeersvoor-
schriften te houden. Neem contact op met
de betreffende instanties voor meer infor-
matie hierover.
• U moet controleren of de automatische
handremfunctie is uitgeschakeld voordat u
de auto sleept, om te voorkomen dat per
ongeluk de elektrische handrem wordt aan-
getrokken. De automatische handremfunc-
tie wordt ingeschakeld of uitgeschakeld via
de door de klant te programmeren functies
in de Uconnect instellingen.Slepen achter een camper — modellen met
voorwielaandrijving (FWD)
Slepen achter een camper is ALLEEN toege-
staan met de voorwielenVANde grond. Dit
kan met behulp van een dolly (voorwielen van
de grond) of een aanhangwagen (alle vier de
wielen van de grond). Volg de volgende pro-
cedure wanneer u een dolly gebruikt:
1. Bevestig de dolly correct aan het slepende
voertuig, volg de instructies van de fabri-
kant van de dolly.
2. Rijd de voorwielen op de dolly.3. Bedien de schakelaar van de elektrische
parkeerrem (EPB). Zet de schakelhendel
in de stand PARK. Zet de motor af.
4. Zet de voorwielen stevig op de dolly vast,
volg de instructies van de fabrikant van de
dolly.
5. Zet de contactschakelaar in de stand ON/
RUN, maar start de motor niet.
6. Houd het rempedaal ingetrapt.
7. Zet de elektrische parkeerrem (EPB) vrij.
8. Schakel het contact uit en verwijder de
sleutelhouder en laat het rempedaal los.
211
