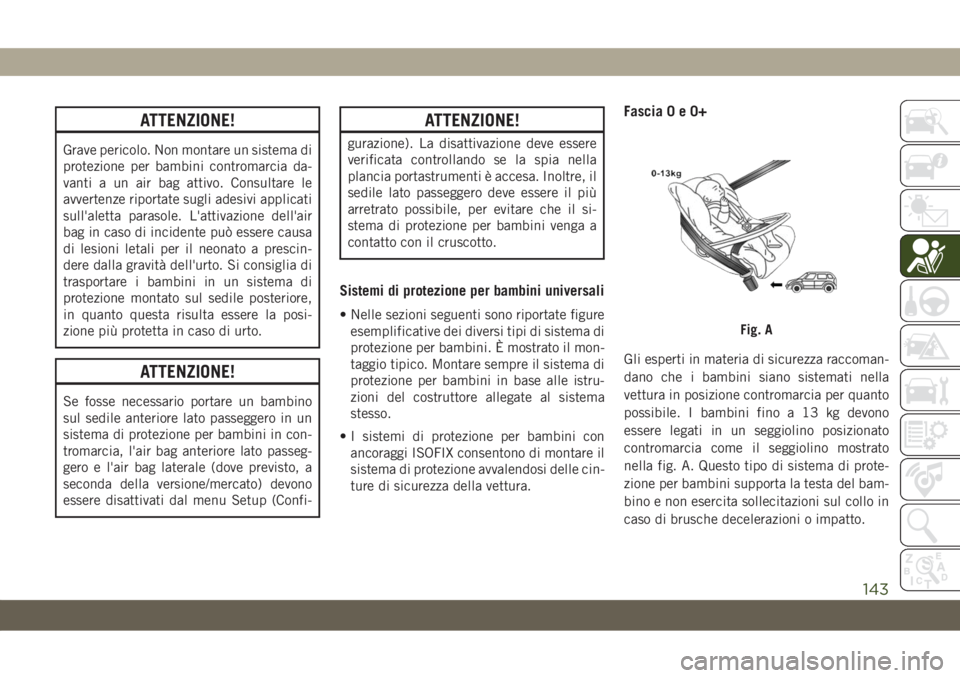

ATTENZIONE!
Grave pericolo. Non montare un sistema di
protezione per bambini contromarcia da-
vanti a un air bag attivo. Consultare le
avvertenze riportate sugli adesivi applicati
sull'aletta parasole. L'attivazione dell'air
bag in caso di incidente può essere causa
di lesioni letali per il neonato a prescin-
dere dalla gravità dell'urto. Si consiglia di
trasportare i bambini in un sistema di
protezione montato sul sedile posteriore,
in quanto questa risulta essere la posi-
zione più protetta in caso di urto.
ATTENZIONE!
Se fosse necessario portare un bambino
sul sedile anteriore lato passeggero in un
sistema di protezione per bambini in con-
tromarcia, l'air bag anteriore lato passeg-
gero e l'air bag laterale (dove previsto, a
seconda della versione/mercato) devono
essere disattivati dal menu Setup (Confi-
ATTENZIONE!
gurazione). La disattivazione deve essere
verificata controllando se la spia nella
plancia portastrumenti è accesa. Inoltre, il
sedile lato passeggero deve essere il più
arretrato possibile, per evitare che il si-
stema di protezione per bambini venga a
contatto con il cruscotto.
Sistemi di protezione per bambini universali
• Nelle sezioni seguenti sono riportate figure
esemplificative dei diversi tipi di sistema di
protezione per bambini. È mostrato il mon-
taggio tipico. Montare sempre il sistema di
protezione per bambini in base alle istru-
zioni del costruttore allegate al sistema
stesso.
• I sistemi di protezione per bambini con
ancoraggi ISOFIX consentono di montare il
sistema di protezione avvalendosi delle cin-
ture di sicurezza della vettura.
Fascia0e0+
Gli esperti in materia di sicurezza raccoman-
dano che i bambini siano sistemati nella
vettura in posizione contromarcia per quanto
possibile. I bambini fino a 13 kg devono
essere legati in un seggiolino posizionato
contromarcia come il seggiolino mostrato
nella fig. A. Questo tipo di sistema di prote-
zione per bambini supporta la testa del bam-
bino e non esercita sollecitazioni sul collo in
caso di brusche decelerazioni o impatto.
Fig. A
143

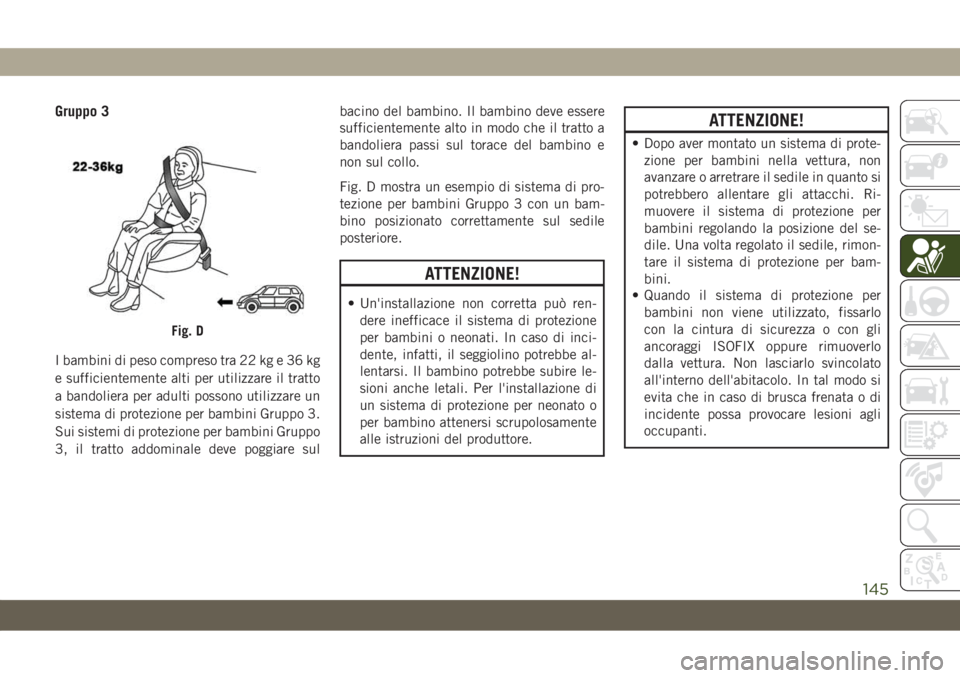

Gruppo 3
I bambini di peso compreso tra 22 kg e 36 kg
e sufficientemente alti per utilizzare il tratto
a bandoliera per adulti possono utilizzare un
sistema di protezione per bambini Gruppo 3.
Sui sistemi di protezione per bambini Gruppo
3, il tratto addominale deve poggiare sulbacino del bambino. Il bambino deve essere
sufficientemente alto in modo che il tratto a
bandoliera passi sul torace del bambino e
non sul collo.
Fig. D mostra un esempio di sistema di pro-
tezione per bambini Gruppo 3 con un bam-
bino posizionato correttamente sul sedile
posteriore.
ATTENZIONE!
• Un'installazione non corretta può ren-
dere inefficace il sistema di protezione
per bambini o neonati. In caso di inci-
dente, infatti, il seggiolino potrebbe al-
lentarsi. Il bambino potrebbe subire le-
sioni anche letali. Per l'installazione di
un sistema di protezione per neonato o
per bambino attenersi scrupolosamente
alle istruzioni del produttore.
ATTENZIONE!
• Dopo aver montato un sistema di prote-
zione per bambini nella vettura, non
avanzare o arretrare il sedile in quanto si
potrebbero allentare gli attacchi. Ri-
muovere il sistema di protezione per
bambini regolando la posizione del se-
dile. Una volta regolato il sedile, rimon-
tare il sistema di protezione per bam-
bini.
• Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo
con la cintura di sicurezza o con gli
ancoraggi ISOFIX oppure rimuoverlo
dalla vettura. Non lasciarlo svincolato
all'interno dell'abitacolo. In tal modo si
evita che in caso di brusca frenata o di
incidente possa provocare lesioni agli
occupanti.
Fig. D
145

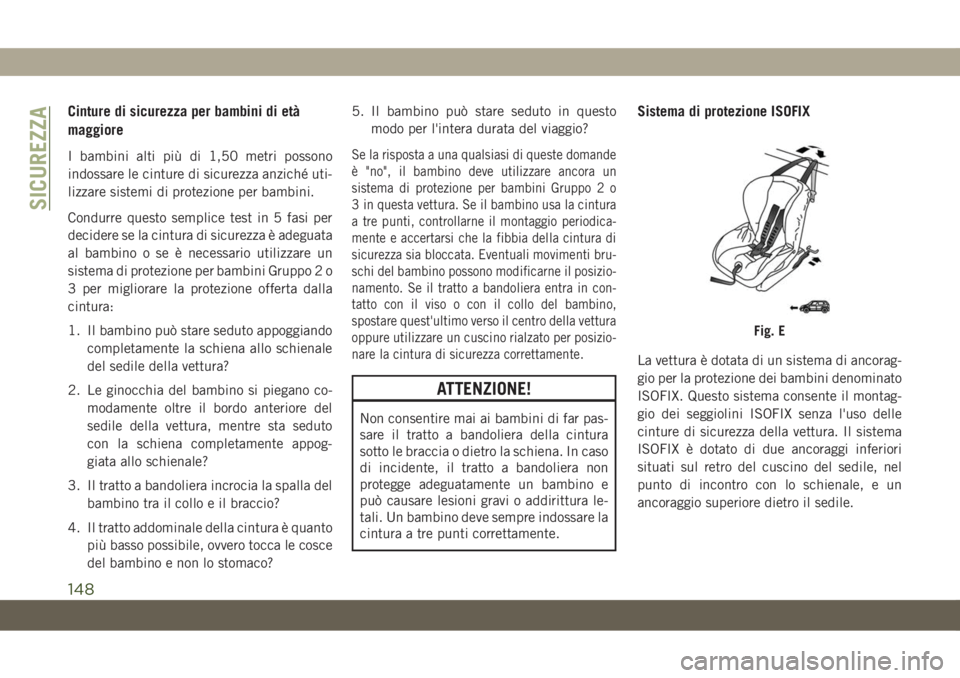

Cinture di sicurezza per bambini di età
maggiore
I bambini alti più di 1,50 metri possono
indossare le cinture di sicurezza anziché uti-
lizzare sistemi di protezione per bambini.
Condurre questo semplice test in 5 fasi per
decidere se la cintura di sicurezza è adeguata
al bambino o se è necessario utilizzare un
sistema di protezione per bambini Gruppo 2 o
3 per migliorare la protezione offerta dalla
cintura:
1. Il bambino può stare seduto appoggiando
completamente la schiena allo schienale
del sedile della vettura?
2. Le ginocchia del bambino si piegano co-
modamente oltre il bordo anteriore del
sedile della vettura, mentre sta seduto
con la schiena completamente appog-
giata allo schienale?
3. Il tratto a bandoliera incrocia la spalla del
bambino tra il collo e il braccio?
4. Il tratto addominale della cintura è quanto
più basso possibile, ovvero tocca le cosce
del bambino e non lo stomaco?5. Il bambino può stare seduto in questo
modo per l'intera durata del viaggio?Se la risposta a una qualsiasi di queste domande
è "no", il bambino deve utilizzare ancora un
sistema di protezione per bambini Gruppo 2 o
3 in questa vettura. Se il bambino usa la cintura
a tre punti, controllarne il montaggio periodica-
mente e accertarsi che la fibbia della cintura di
sicurezza sia bloccata. Eventuali movimenti bru-
schi del bambino possono modificarne il posizio-
namento. Se il tratto a bandoliera entra in con-
tatto con il viso o con il collo del bambino,
spostare quest'ultimo verso il centro della vettura
oppure utilizzare un cuscino rialzato per posizio-
nare la cintura di sicurezza correttamente.
ATTENZIONE!
Non consentire mai ai bambini di far pas-
sare il tratto a bandoliera della cintura
sotto le braccia o dietro la schiena. In caso
di incidente, il tratto a bandoliera non
protegge adeguatamente un bambino e
può causare lesioni gravi o addirittura le-
tali. Un bambino deve sempre indossare la
cintura a tre punti correttamente.
Sistema di protezione ISOFIX
La vettura è dotata di un sistema di ancorag-
gio per la protezione dei bambini denominato
ISOFIX. Questo sistema consente il montag-
gio dei seggiolini ISOFIX senza l'uso delle
cinture di sicurezza della vettura. Il sistema
ISOFIX è dotato di due ancoraggi inferiori
situati sul retro del cuscino del sedile, nel
punto di incontro con lo schienale, e un
ancoraggio superiore dietro il sedile.
Fig. E
SICUREZZA
148

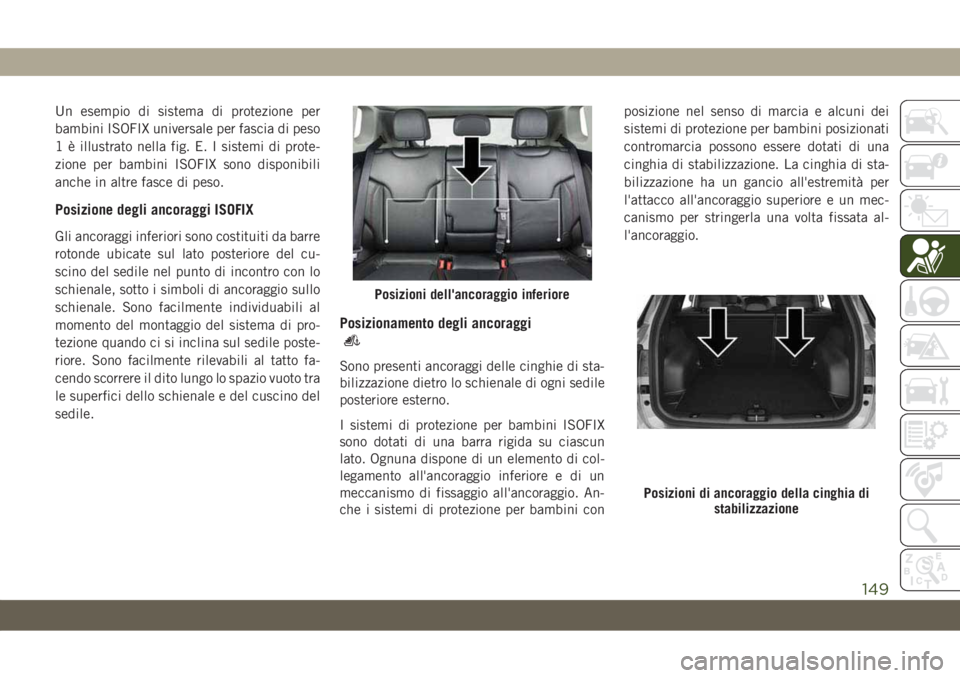

Un esempio di sistema di protezione per
bambini ISOFIX universale per fascia di peso
1 è illustrato nella fig. E. I sistemi di prote-
zione per bambini ISOFIX sono disponibili
anche in altre fasce di peso.
Posizione degli ancoraggi ISOFIX
Gli ancoraggi inferiori sono costituiti da barre
rotonde ubicate sul lato posteriore del cu-
scino del sedile nel punto di incontro con lo
schienale, sotto i simboli di ancoraggio sullo
schienale. Sono facilmente individuabili al
momento del montaggio del sistema di pro-
tezione quando ci si inclina sul sedile poste-
riore. Sono facilmente rilevabili al tatto fa-
cendo scorrere il dito lungo lo spazio vuoto tra
le superfici dello schienale e del cuscino del
sedile.
Posizionamento degli ancoraggi
Sono presenti ancoraggi delle cinghie di sta-
bilizzazione dietro lo schienale di ogni sedile
posteriore esterno.
I sistemi di protezione per bambini ISOFIX
sono dotati di una barra rigida su ciascun
lato. Ognuna dispone di un elemento di col-
legamento all'ancoraggio inferiore e di un
meccanismo di fissaggio all'ancoraggio. An-
che i sistemi di protezione per bambini conposizione nel senso di marcia e alcuni dei
sistemi di protezione per bambini posizionati
contromarcia possono essere dotati di una
cinghia di stabilizzazione. La cinghia di sta-
bilizzazione ha un gancio all'estremità per
l'attacco all'ancoraggio superiore e un mec-
canismo per stringerla una volta fissata al-
l'ancoraggio.
Posizioni dell'ancoraggio inferiore
Posizioni di ancoraggio della cinghia di
stabilizzazione
149

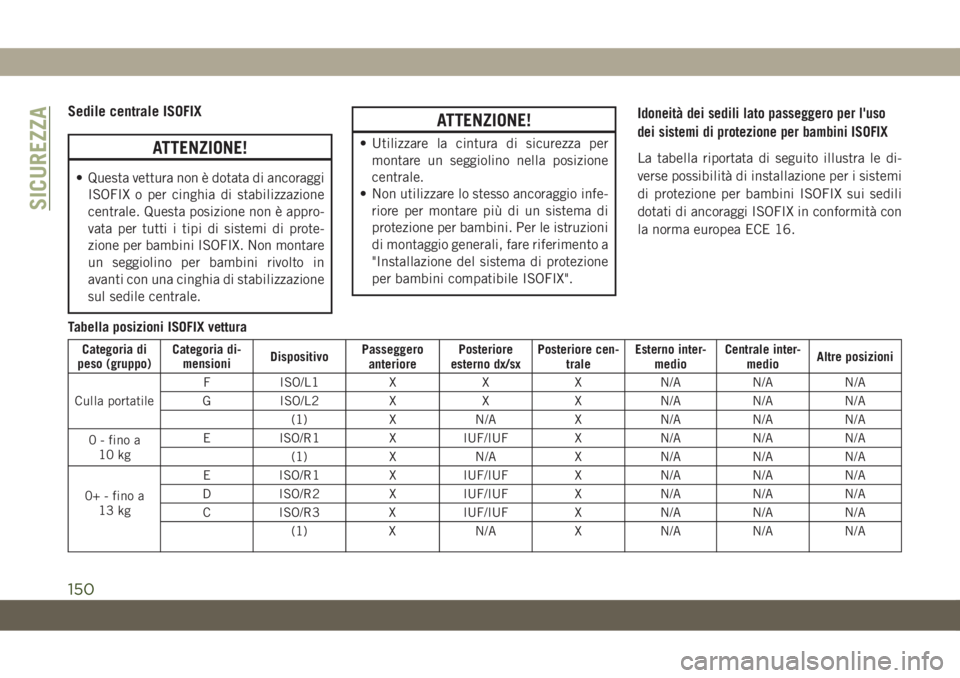

Sedile centrale ISOFIX
ATTENZIONE!
• Questa vettura non è dotata di ancoraggi
ISOFIX o per cinghia di stabilizzazione
centrale. Questa posizione non è appro-
vata per tutti i tipi di sistemi di prote-
zione per bambini ISOFIX. Non montare
un seggiolino per bambini rivolto in
avanti con una cinghia di stabilizzazione
sul sedile centrale.
ATTENZIONE!
• Utilizzare la cintura di sicurezza per
montare un seggiolino nella posizione
centrale.
• Non utilizzare lo stesso ancoraggio infe-
riore per montare più di un sistema di
protezione per bambini. Per le istruzioni
di montaggio generali, fare riferimento a
"Installazione del sistema di protezione
per bambini compatibile ISOFIX".
Idoneità dei sedili lato passeggero per l'uso
dei sistemi di protezione per bambini ISOFIX
La tabella riportata di seguito illustra le di-
verse possibilità di installazione per i sistemi
di protezione per bambini ISOFIX sui sedili
dotati di ancoraggi ISOFIX in conformità con
la norma europea ECE 16.

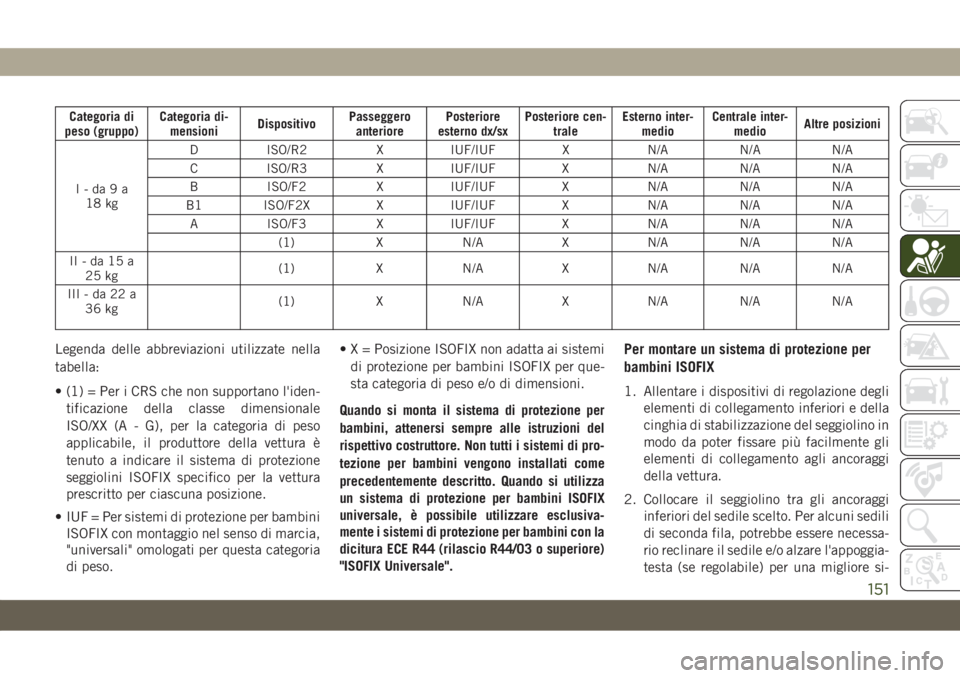

Tabella posizioni ISOFIX vettura
Categoria di
peso (gruppo)Categoria di-
mensioniDispositivoPasseggero
anteriorePosteriore
esterno dx/sxPosteriore cen-
traleEsterno inter-
medioCentrale inter-
medioAltre posizioni
Culla portatileF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0 - fino a
10 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+ - fino a
13 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
SICUREZZA
150

Categoria di
peso (gruppo)Categoria di-
mensioniDispositivoPasseggero
anteriorePosteriore
esterno dx/sxPosteriore cen-
traleEsterno inter-
medioCentrale inter-
medioAltre posizioni
I-da9a
18 kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
II-da15a
25 kg(1) X N/A X N/A N/A N/A
III-da22a
36 kg(1) X N/A X N/A N/A N/A
Legenda delle abbreviazioni utilizzate nella
tabella:
• (1) = Per i CRS che non supportano l'iden-
tificazione della classe dimensionale
ISO/XX (A - G), per la categoria di peso
applicabile, il produttore della vettura è
tenuto a indicare il sistema di protezione
seggiolini ISOFIX specifico per la vettura
prescritto per ciascuna posizione.
• IUF = Per sistemi di protezione per bambini
ISOFIX con montaggio nel senso di marcia,
"universali" omologati per questa categoria
di peso.• X = Posizione ISOFIX non adatta ai sistemi
di protezione per bambini ISOFIX per que-
sta categoria di peso e/o di dimensioni.
Quando si monta il sistema di protezione per
bambini, attenersi sempre alle istruzioni del
rispettivo costruttore. Non tutti i sistemi di pro-
tezione per bambini vengono installati come
precedentemente descritto. Quando si utilizza
un sistema di protezione per bambini ISOFIX
universale, è possibile utilizzare esclusiva-
mente i sistemi di protezione per bambini con la
dicitura ECE R44 (rilascio R44/03 o superiore)
"ISOFIX Universale".Per montare un sistema di protezione per
bambini ISOFIX
1. Allentare i dispositivi di regolazione degli
elementi di collegamento inferiori e della
cinghia di stabilizzazione del seggiolino in
modo da poter fissare più facilmente gli
elementi di collegamento agli ancoraggi
della vettura.
2. Collocare il seggiolino tra gli ancoraggi
inferiori del sedile scelto. Per alcuni sedili
di seconda fila, potrebbe essere necessa-
rio reclinare il sedile e/o alzare l'appoggia-
testa (se regolabile) per una migliore si-
151

stemazione. Se il sedile posteriore può
essere spostato in avanti e indietro nella
vettura, è possibile spostarlo nella posi-
zione più arretrata per ottenere più spazio
per il seggiolino. È possibile inoltre spo-
stare il sedile anteriore in avanti per of-
frire più spazio per il seggiolino.
3. Fissare gli elementi di collegamento del
sistema di protezione per bambini agli
ancoraggi inferiori nel sedile scelto.
4. Se il sistema di protezione per bambini
dispone di una cinghia di stabilizzazione,
collegarla al rispettivo ancoraggio supe-
riore. Consultare la sezione "Montaggio
del sistema di protezione per bambini
tramite l'ancoraggio della cinghia di sta-
bilizzazione superiore" per le istruzioni di
fissaggio dell'ancoraggio della cinghia di
stabilizzazione.
5. Quindi stringere tutte le cinghie, spin-
gendo contemporaneamente il sistema di
protezione per bambini all'indietro e verso
il basso nel sedile. Mettere in tensione le
cinghie in base alle istruzioni del costrut-
tore del sistema di protezione per
bambini.6. Accertarsi che il sistema di protezione per
bambini sia montato saldamente spo-
stando avanti e indietro la guida della
cintura sul seggiolino. Non dovrebbe spo-
starsi più di 25 mm in qualsiasi direzione.
ATTENZIONE!
• Un fissaggio non corretto agli ancoraggi
ISOFIX può rendere inefficace il sistema
di protezione per bambini. Il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di prote-
zione per neonato o per bambino atte-
nersi scrupolosamente alle istruzioni del
produttore.
• Gli ancoraggi per il sistema di protezione
per bambini sono progettati per soppor-
tare esclusivamente i carichi imposti da
sistemi di protezione per bambini mon-
tati correttamente. In nessun caso de-
vono essere usati come cinture di sicu-
rezza per adulti o come elementi di
fissaggio per eventuali altri carichi o
apparecchiature alla vettura.
ATTENZIONE!
• Montare il sistema di protezione per
bambini quando la vettura è ferma. Il
sistema di protezione per bambini ISO-
FIX è fissato correttamente alle staffe
quando si avverte lo scatto.
Montaggio del sistema di protezione per
bambini tramite ancoraggio superiore per
cinghia di stabilizzazione
1. Guardare dietro al sedile dove si intende
montare il sistema di protezione per bam-
bini, per trovare l'ancoraggio della cinghia
di stabilizzazione. Potrebbe essere neces-
sario spostare il sedile in avanti per rag-
giungere più agevolmente l'ancoraggio
della cinghia di stabilizzazione. Se non è
presente alcun ancoraggio della cinghia
di stabilizzazione superiore per quella po-
sizione del sedile, spostare il sistema di
protezione per bambini in un'altra posi-
zione nella vettura, se disponibile.
SICUREZZA
152

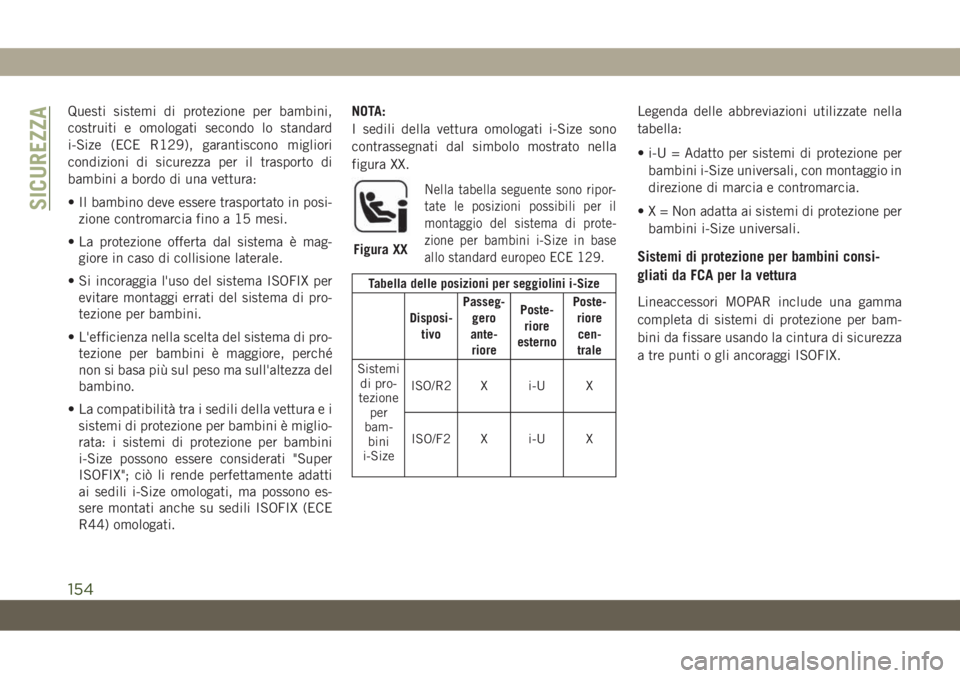

Questi sistemi di protezione per bambini,
costruiti e omologati secondo lo standard
i-Size (ECE R129), garantiscono migliori
condizioni di sicurezza per il trasporto di
bambini a bordo di una vettura:
• Il bambino deve essere trasportato in posi-
zione contromarcia fino a 15 mesi.
• La protezione offerta dal sistema è mag-
giore in caso di collisione laterale.
• Si incoraggia l'uso del sistema ISOFIX per
evitare montaggi errati del sistema di pro-
tezione per bambini.
• L'efficienza nella scelta del sistema di pro-
tezione per bambini è maggiore, perché
non si basa più sul peso ma sull'altezza del
bambino.
• La compatibilità tra i sedili della vettura e i
sistemi di protezione per bambini è miglio-
rata: i sistemi di protezione per bambini
i-Size possono essere considerati "Super
ISOFIX"; ciò li rende perfettamente adatti
ai sedili i-Size omologati, ma possono es-
sere montati anche su sedili ISOFIX (ECE
R44) omologati.NOTA:
I sedili della vettura omologati i-Size sono
contrassegnati dal simbolo mostrato nella
figura XX.
Nella tabella seguente sono ripor-
tate le posizioni possibili per il
montaggio del sistema di prote-
zione per bambini i-Size in base
allo standard europeo ECE 129.
Tabella delle posizioni per seggiolini i-Size
Disposi-
tivoPasseg-
gero
ante-
riorePoste-
riore
esternoPoste-
riore
cen-
trale
Sistemi
di pro-
tezione
per
bam-
bini
i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
Legenda delle abbreviazioni utilizzate nella
tabella:
• i-U = Adatto per sistemi di protezione per
bambini i-Size universali, con montaggio in
direzione di marcia e contromarcia.
• X = Non adatta ai sistemi di protezione per
bambini i-Size universali.
Sistemi di protezione per bambini consi-
gliati da FCA per la vettura
Lineaccessori MOPAR include una gamma
completa di sistemi di protezione per bam-
bini da fissare usando la cintura di sicurezza
a tre punti o gli ancoraggi ISOFIX.
Figura XX
SICUREZZA
154

Fascia di peso Sistema di protezione per bambiniTipo di sistema di prote-
zione per bambiniMontaggio del sistema di
protezione per bambini

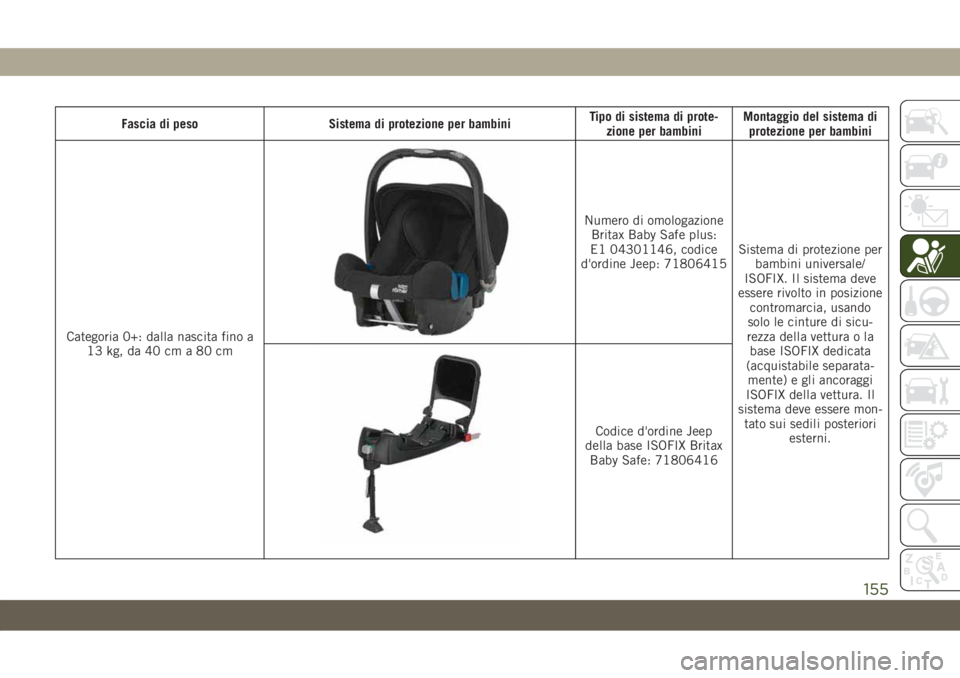

Categoria 0+: dalla nascita fino a
13 kg, da 40 cm a 80 cm
Numero di omologazione
Britax Baby Safe plus:
E1 04301146, codice
d'ordine Jeep: 71806415Sistema di protezione per
bambini universale/
ISOFIX. Il sistema deve
essere rivolto in posizione
contromarcia, usando
solo le cinture di sicu-
rezza della vettura o la
base ISOFIX dedicata
(acquistabile separata-
mente) e gli ancoraggi
ISOFIX della vettura. Il
sistema deve essere mon-
tato sui sedili posteriori
esterni.
Codice d'ordine Jeep
della base ISOFIX Britax
Baby Safe: 71806416
155

Fascia di peso Sistema di protezione per bambiniTipo di sistema di prote-
zione per bambiniMontaggio del sistema di
protezione per bambini
Categoria 1: da9a18kg,da
67 cm a 105 cm
Numero di omologazione
Britax Roemer Duo Plus:
E1 04301133, codice
d'ordine Jeep: 71803161Il sistema deve essere
montato solo in direzione
di marcia, usando gli at-
tacchi ISOFIX e la cin-
ghia superiore, fornita
con il sistema stesso. Il
sistema deve essere mon-
tato sui sedili posteriori
esterni.

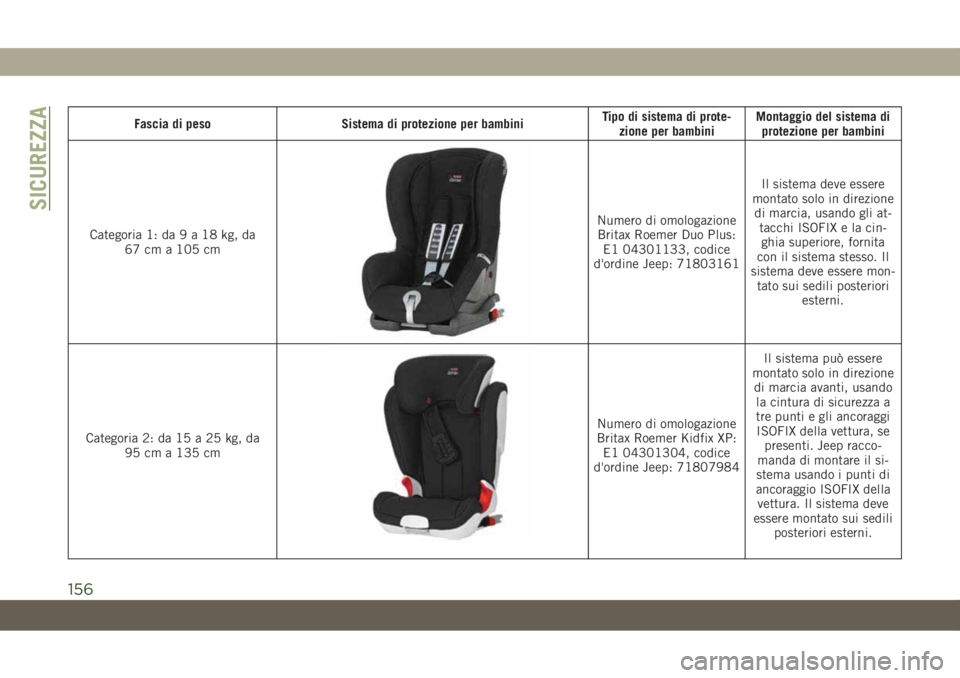

Categoria 2: da 15 a 25 kg, da
95 cm a 135 cm
Numero di omologazione
Britax Roemer Kidfix XP:
E1 04301304, codice
d'ordine Jeep: 71807984Il sistema può essere
montato solo in direzione
di marcia avanti, usando
la cintura di sicurezza a
tre punti e gli ancoraggi
ISOFIX della vettura, se
presenti. Jeep racco-
manda di montare il si-
stema usando i punti di
ancoraggio ISOFIX della
vettura. Il sistema deve
essere montato sui sedili
posteriori esterni.
SICUREZZA
156
