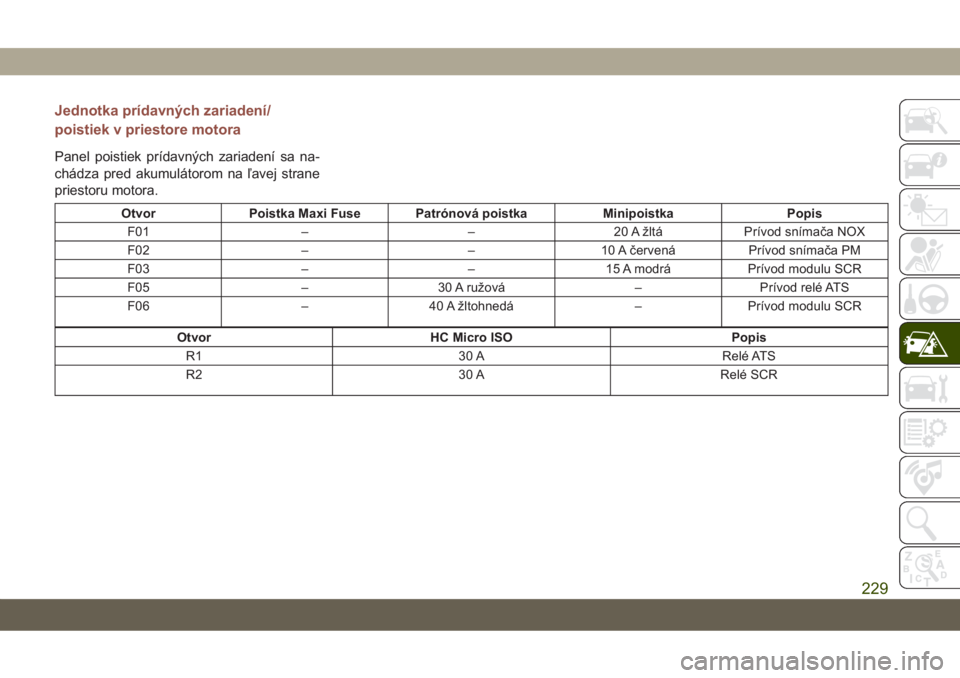

Jednotka prídavných zariadení/
poistiek v priestore motora
Panel poistiek prídavných zariadení sa na-
chádza pred akumulátorom na ľavej strane
priestoru motora.
Otvor Poistka Maxi Fuse Patrónová poistka Minipoistka Popis
F01 – – 20 A žltá Prívod snímača NOX
F02 – – 10 A červená Prívod snímača PM
F03 – – 15 A modrá Prívod modulu SCR
F05 – 30 A ružová – Prívod relé ATS
F06 – 40 A žltohnedá – Prívod modulu SCR
Otvor HC Micro ISO Popis
R1 30 A Relé ATS
R2 30 A Relé SCR
229

Poistky pre interiér
Panel vnútorných poistiek sa nachádza
v priestore pre cestujúcich v ľavej časti prí-
strojového panela pod prístrojovou doskou.
POZNÁMKA:
Servis poistiek pre bezpečnostné systémy
(označené *) musí vykonávať autorizovaný
predajca.
Otvor Nožová poistka Popis
F31 7,5 A hnedá Ovládač záchytného systému pre pasažierov
F33 20 A žltá Motorček okna spolujazdca
F34 20 A žltá Motorček okna vodiča
F36 20 A žltáModul/siréna ochrany pred vniknutím, rádio, port UCI/USB, VSU, ovládanie
klimatizácie, elektrický zámok riadenia, elektricky sklápané spätné zrkadlá,
brána zabezpečenia/DTV
F37 10 A červenáPrístrojová doska, riadiaci modul hnacieho ústrojenstva, adaptívny tempomat,
ventilátor kúrenia, vetrania, klimatizácie (HVAC)
(*)
F38 20 A žltá Uzamykanie/odomykanie dverí, uvoľnenie dverí batožinového priestoru
F42 7,5 A hnedáModul brzdového systému, elektrický posilňovač riadenia
(*)
F43 20 A žltá Predné a zadné čerpadlo ostrekovača
F47 20 A žltá Zdvíhanie ľavého zadného okna
F48 20 A žltá Zdvíhanie pravého zadného okna
V PRÍPADE NÚDZE
230

Otvor Nožová poistka Popis
F49 7,5 A hnedáParkovací asistent, monitorovanie slepého bodu, stabilizátor napätia, snímač vlhkosti,
elektrický zámok riadenia, snímač teploty, zrkadlo, vyhrievané sedadlá, snímač svetla
a dažďa, spínač naštartovania a vypnutia
(*)
F50 7,5 A hnedáOvládač záchytného systému pre pasažierov
(*)
F51 7,5 A hnedáElektronické ovládanie klimatizácie, klasifikácia cestujúcich, zadná kamera, ovládanie
klimatizácie, nastavenie úrovne svetlometov, nastavenie terénu, vyhrievané zadné
okno, ťahanie prívesu, hmatové varovanie na opustenie jazdného pruhu
(*)
F53 7,5 A hnedáModul bezkľúčového zapaľovania, elektrická parkovacia brzda, centrum RF,
prístrojová doska
(*)
F94 15 A modrá Nastavenie krížovej časti operadla vodiča, elektrické zásuvky
231

Jednotka rozvodov relé/poistiek
v zadnom nákladovom priestore
Na získanie prístupu k poistkám zložte prí-
stupové dvierka z ľavého zadného panela
v zadnom nákladovom priestore.Poistky môžu byť umiestnené v dvoch jed-
notkách. Stojan s poistkami č. 1 sa nachá-
dza úplne na zadnej strane vozidla a stojan
s poistkami č. 2 (ak je vozidlo vybavené
systémom na ťahanie prívesov) sa nachá-
dza úplne na prednej strane vozidla.POZNÁMKA:
Servis poistiek pre bezpečnostné systémy
(označené *) musí vykonávať autorizovaný
predajca.
Stojan s poistkami č. 1
Otvor Minipoistka Popis
F1 30 A zelená Menič napätia (*)
F2 30 A zelená Sedadlo s pamäťou
F3 20 A žltá Strešné okno – ak je súčasťou výbavy
F4 30 A zelená Elektricky ovládané sedadlo (strana spolujazdca)
F5 30 A zelená Elektricky ovládané sedadlo (strana vodiča)
F6 7,5 A hnedá Elektricky ovládaná krížová časť operadla (elektricky ovládané sedadlá)
F7 15 A modrá Vyhrievaný volant/ventilované sedadlá
F8 20 A žltá Heated Seats (Vyhrievané sedadlá)
Stojan s poistkami č. 2
Otvor Minipoistka Popis
F1 10 A červená Napájanie z akumulátora TTM pri zapaľovaní
F5 15 A modrá Svetlá vonkajšieho osvetlenia ovládača (strana vodiča)
F6 15 A modrá Svetlá vonkajšieho osvetlenia ovládača (strana spolujazdca)
F7 10 A červená Napájanie z akumulátora TTM pri štartovaní pomocou káblov (*)
V PRÍPADE NÚDZE
232

Na konzole jednotky rozvodov relé/poistiek
v zadnom nákladovom priestore sa nachá-
dza stojan na poistky Maxi Fuse určený pre
elektricky ovládané dvere batožinového
priestoru a stojan na poistky ATO/Uni Val pre
zvukový systém HIFI.
Otvor Poistka Maxi Fuse Popis
F01 30 A zelená Elektricky ovládané dvere batožinového priestoru
Otvor Poistka ATO/Uni-Val Popis
F02 25 A priehľadná Zvukový systém HIFI
ZDVÍHANIE VOZIDLA
A VÝMENA PNEUMATIKY
VAROVANIE!
• Nepokúšajte sa vymieňať pneumatiku
na strane vozidla, ktorá je bližšie k po-
hybujúcej sa doprave. Zaparkujte ďalej
od cesty, aby ste sa vyhli nebezpečen-
stvu zásahu pri práci so zdvihákom
alebo výmene kolesa.
VAROVANIE!
• Zdržiavanie sa pod vozidlom na zdvi-
háku je nebezpečné. Vozidlo by mohlo
zo zdviháka skĺznuť a spadnúť na vás.
Mohlo by vás rozdrviť. Nikdy nedávajte
žiadnu časť tela pod vozidlo, ktoré je na
zdviháku. Ak sa potrebujete dostať pod
zdvihnuté vozidlo, navštívte servisné
centrum, v ktorom je možné vozidlo
zdvihnúť pomocou veľkého hydraulic-
kého zdviháka.
VAROVANIE!
• Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
• Zdvihák slúži výhradne ako nástroj na
výmenu pneumatík. Zdvihák sa nesmie
používať na zdvíhanie vozidla na ser-
visné účely. Vozidlo sa môže zdvíhať
len na pevnom a rovnom povrchu. Ne-
stojte s vozidlom na ľade ani na šmyk-
ľavých plochách.
233

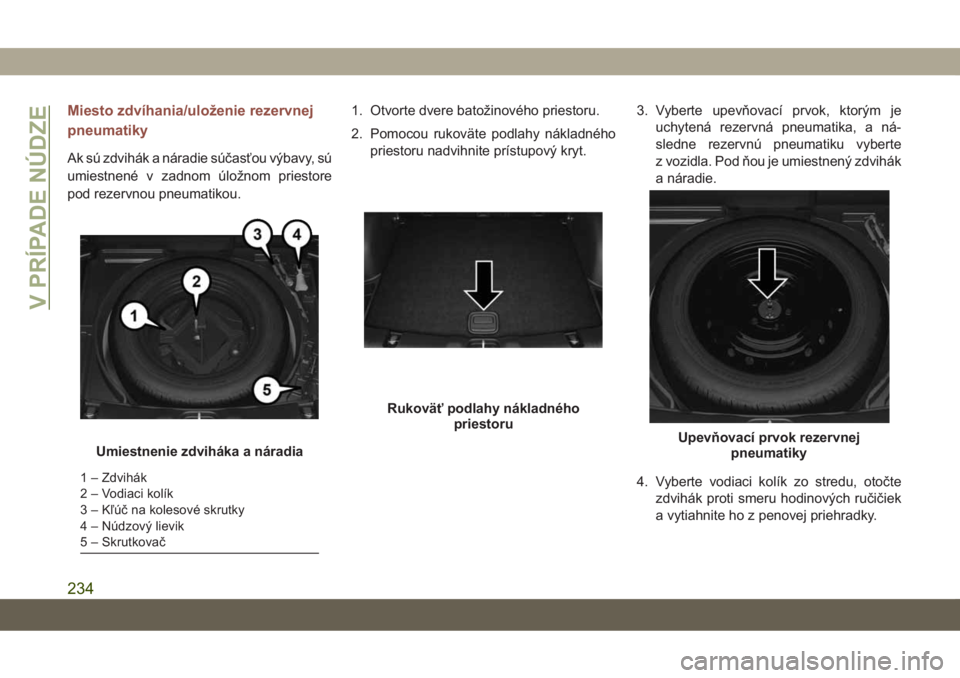

Miesto zdvíhania/uloženie rezervnej
pneumatiky
Ak sú zdvihák a náradie súčasťou výbavy, sú
umiestnené v zadnom úložnom priestore
pod rezervnou pneumatikou.1. Otvorte dvere batožinového priestoru.
2. Pomocou rukoväte podlahy nákladného
priestoru nadvihnite prístupový kryt.3. Vyberte upevňovací prvok, ktorým je
uchytená rezervná pneumatika, a ná-
sledne rezervnú pneumatiku vyberte
z vozidla. Pod ňou je umiestnený zdvihák
a náradie.
4. Vyberte vodiaci kolík zo stredu, otočte
zdvihák proti smeru hodinových ručičiek
a vytiahnite ho z penovej priehradky.
Umiestnenie zdviháka a náradia
1 – Zdvihák
2 – Vodiaci kolík
3 – Kľúč na kolesové skrutky
4 – Núdzový lievik
5 – Skrutkovač
Rukoväť podlahy nákladného
priestoru
Upevňovací prvok rezervnej
pneumatiky
V PRÍPADE NÚDZE
234

5. Vyberte zdvihák a kľúč na kolesové
skrutky.VAROVANIE!
Uvoľnená pneumatika alebo zdvihák vy-
mrštené pri nehode alebo prudkom zasta-
vení by mohli ohroziť používateľov vo-
zidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.
Príprava na zdvíhanie
1. Zaparkujte vozidlo na pevnom a rovnom
povrchu, pokiaľ možno čo najďalej od
okraja cesty. Nestojte s vozidlom na ľade
ani na šmykľavých plochách.
VAROVANIE!
Nepokúšajte sa vymieňať pneumatiku na
strane vozidla, ktorá je bližšie k pohybujú-
cej sa doprave. Zaparkujte ďalej od cesty,
aby vás pri práci so zdvihákom alebo vý-
mene kolesa nič nezrazilo.
2. Zapnite blikajúce výstražné svetlá.
3. Zatiahnite ručnú brzdu.4. Preraďte volič prevodového stupňa do
polohy PARKOVANIE (P) (automatická
prevodovka) alebo CÚVANIE (R) (manu-
álna prevodovka).
5. Zapaľovanie prepnite do polohy OFF
(Vypnuté).
6. Podložte prednú a zadnú časť kolesa,
ktoré sa nachádza diagonálne oproti po-
lohe, ktorú zdvíhate. Ak napríklad vymie-
ňate pravé predné koleso, podložte ľavé
zadné koleso.
POZNÁMKA:
Počas zdvíhania vozidla sa vo vozidle ne-
smú nachádzať cestujúci.

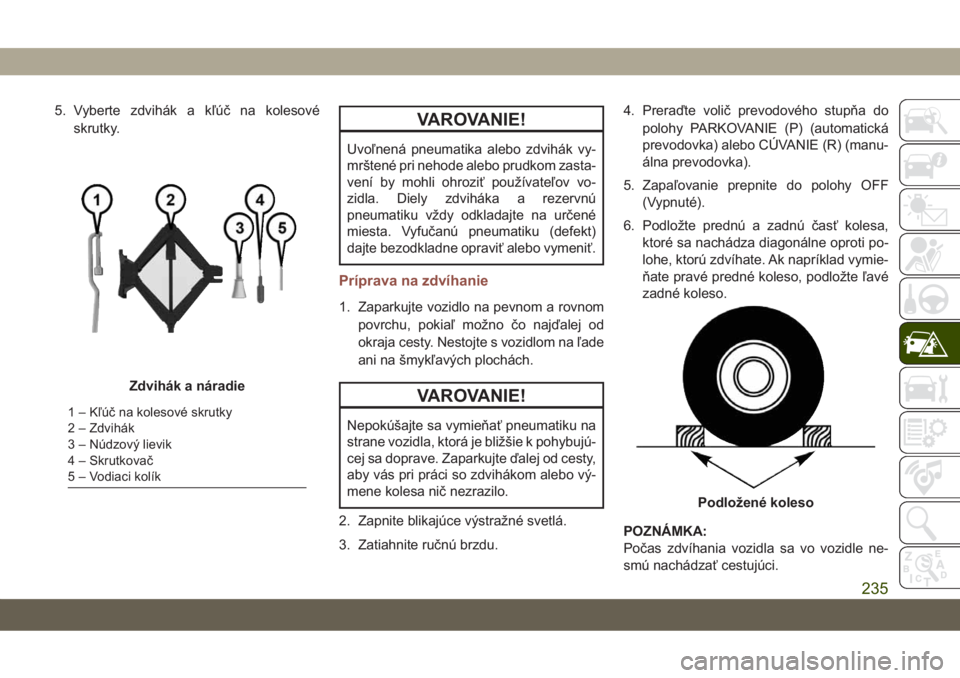

Zdvihák a náradie
1 – Kľúč na kolesové skrutky
2 – Zdvihák
3 – Núdzový lievik
4 – Skrutkovač
5 – Vodiaci kolík
Podložené koleso
235

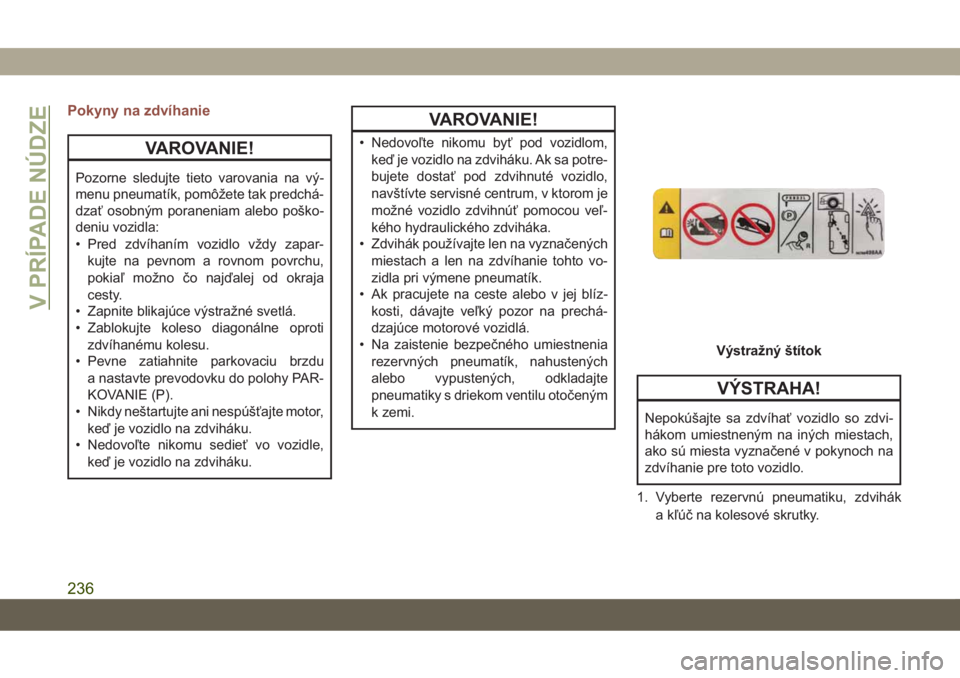

Pokyny na zdvíhanie
VAROVANIE!
Pozorne sledujte tieto varovania na vý-
menu pneumatík, pomôžete tak predchá-
dzať osobným poraneniam alebo poško-
deniu vozidla:
• Pred zdvíhaním vozidlo vždy zapar-
kujte na pevnom a rovnom povrchu,
pokiaľ možno čo najďalej od okraja
cesty.
• Zapnite blikajúce výstražné svetlá.
• Zablokujte koleso diagonálne oproti
zdvíhanému kolesu.
• Pevne zatiahnite parkovaciu brzdu
a nastavte prevodovku do polohy PAR-
KOVANIE (P).
• Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu sedieť vo vozidle,
keď je vozidlo na zdviháku.
VAROVANIE!
• Nedovoľte nikomu byť pod vozidlom,
keď je vozidlo na zdviháku. Ak sa potre-
bujete dostať pod zdvihnuté vozidlo,
navštívte servisné centrum, v ktorom je
možné vozidlo zdvihnúť pomocou veľ-
kého hydraulického zdviháka.
• Zdvihák používajte len na vyznačených
miestach a len na zdvíhanie tohto vo-
zidla pri výmene pneumatík.
• Ak pracujete na ceste alebo v jej blíz-
kosti, dávajte veľký pozor na prechá-
dzajúce motorové vozidlá.
• Na zaistenie bezpečného umiestnenia
rezervných pneumatík, nahustených
alebo vypustených, odkladajte
pneumatiky s driekom ventilu otočeným
k zemi.
VÝSTRAHA!
Nepokúšajte sa zdvíhať vozidlo so zdvi-
hákom umiestneným na iných miestach,
ako sú miesta vyznačené v pokynoch na
zdvíhanie pre toto vozidlo.
1. Vyberte rezervnú pneumatiku, zdvihák
a kľúč na kolesové skrutky.
Výstražný štítok
V PRÍPADE NÚDZE
236

2. Ak je vozidlo vybavené hliníkovými kole-
sami, na ktorých zakrýva kolesové
skrutky stredové veko, pred zdvíhaním
vozidla opatrne vypáčte stredové veko
pomocou kľúča na kolesové skrutky.
3. Pred zdvíhaním vozidla pomocou kľúča
na kolesové skrutky uvoľnite, ale nede-
montujte, kolesové skrutky na kolese
s defektom. Otočte kolesové skrutky proti
smeru pohybu hodinových ručičiek
o jednu obrátku, pričom koleso je ešte na
zemi.

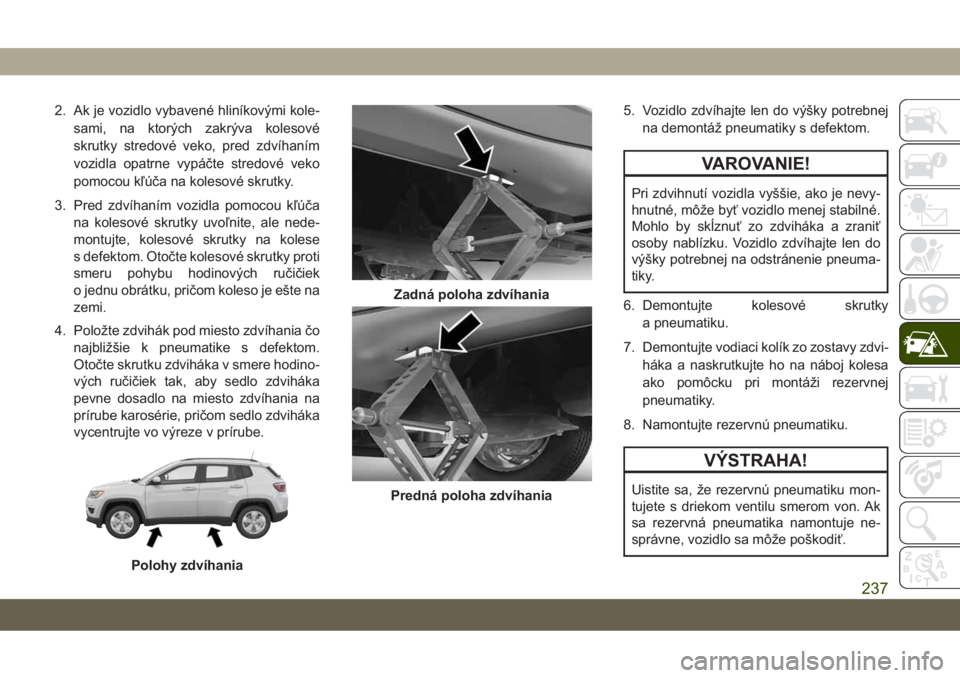

4. Položte zdvihák pod miesto zdvíhania čo
najbližšie k pneumatike s defektom.
Otočte skrutku zdviháka v smere hodino-
vých ručičiek tak, aby sedlo zdviháka
pevne dosadlo na miesto zdvíhania na
prírube karosérie, pričom sedlo zdviháka
vycentrujte vo výreze v prírube.5. Vozidlo zdvíhajte len do výšky potrebnej
na demontáž pneumatiky s defektom.
VAROVANIE!
Pri zdvihnutí vozidla vyššie, ako je nevy-
hnutné, môže byť vozidlo menej stabilné.
Mohlo by skĺznuť zo zdviháka a zraniť
osoby nablízku. Vozidlo zdvíhajte len do
výšky potrebnej na odstránenie pneuma-
tiky.
6. Demontujte kolesové skrutky
a pneumatiku.
7. Demontujte vodiaci kolík zo zostavy zdvi-
háka a naskrutkujte ho na náboj kolesa
ako pomôcku pri montáži rezervnej
pneumatiky.
8. Namontujte rezervnú pneumatiku.
VÝSTRAHA!
Uistite sa, že rezervnú pneumatiku mon-
tujete s driekom ventilu smerom von. Ak
sa rezervná pneumatika namontuje ne-
správne, vozidlo sa môže poškodiť.
Polohy zdvíhania
Zadná poloha zdvíhania
Predná poloha zdvíhania
237

POZNÁMKA:
• Pri vozidlách vybavených danými prv-
kami sa nepokúšajte namontovať stre-
dové veko ani kryt kolesa na kom-
paktnú rezervu.
• Ďalšie výstrahy, upozornenia a infor-
mácie o rezervnej pneumatike, jej pou-
žívaní a prevádzke nájdete v oddieloch
„Kompaktná rezervná pneumatika“
a „Rezervná pneumatika s obmedze-
ným použitím“ v odseku „Pneumatiky –
všeobecné informácie“ v časti „Servis
a údržba“ používateľskej príručky.
9. Nainštalujte a mierne utiahnite kolesové
skrutky.
VAROVANIE!
Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte
zo zdviháka. Nedodržanie tohto upozor-
nenia môže viesť k vážnemu zraneniu.10. Spúšťajte vozidlo k zemi otáčaním ruko-
väte zdviháka proti smeru pohybu hodi-
nových ručičiek.
11. Dokončite utiahnutie kolesových skru-
tiek. Počas uťahovania tlačte kľúč nadol
na konci rukoväte, dosiahnete tak lepšiu
páku. Kolesové skrutky uťahujte v po-
radí podľa hviezdy, kým nebude každá
z nich utiahnutá dvakrát. Ďalšie informá-
cie o správnom uťahovacom momente
kolesových skrutiek nájdete v odseku
„Špecifikácie uťahovacích momentov
kolies a pneumatík“ v časti „Technické
údaje“. Ak máte pochybnosti o správ-
nosti dotiahnutia, nechajte kolesá skon-
trolovať u autorizovaného predajcu
alebo v servise pomocou momentového
kľúča.12. Umiestnite zdvihák na penovú prieh-
radku a otvorte ju dostatočne na to, aby
sa dala upevniť. Po dosiahnutí správnej
polohy ju uzamknite otočením v smere
hodinových ručičiek. Opätovným zasu-
nutím vodiaceho kolíka do stredového
otvoru zaistite zdvihák na mieste.
VAROVANIE!
Uvoľnená pneumatika alebo zdvihák vy-
mrštené pri nehode alebo prudkom zasta-
vení by mohli ohroziť používateľov vo-
zidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.
V PRÍPADE NÚDZE
238
