JEEP GRAND CHEROKEE 2010 Betriebsanleitung (in German)

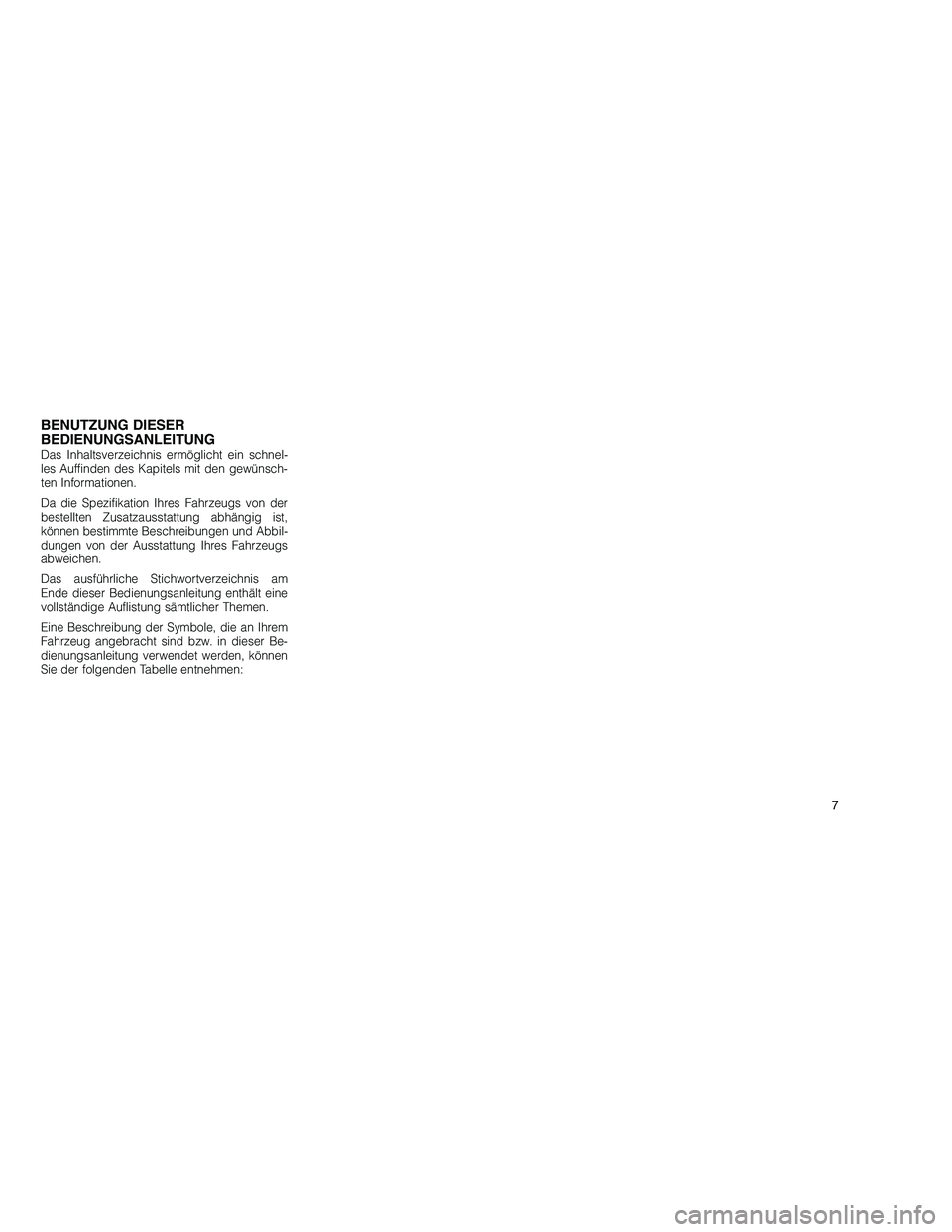

BENUTZUNG DIESER
BEDIENUNGSANLEITUNG
Das Inhaltsverzeichnis ermöglicht ein schnel-
les Auffinden des Kapitels mit den gewünsch-
ten Informationen.
Da die Spezifikation Ihres Fahrzeugs von der
bestellten Zusatzausstattung abhängig ist,
können bestimmte Beschreibungen und Abbil-
dungen von der Ausstattung Ihres Fahrzeugs
abweichen.
Das ausführliche Stichwortverzeichnis am
Ende dieser Bedienungsanleitung enthält eine
vollständige Auflistung sämtlicher Themen.

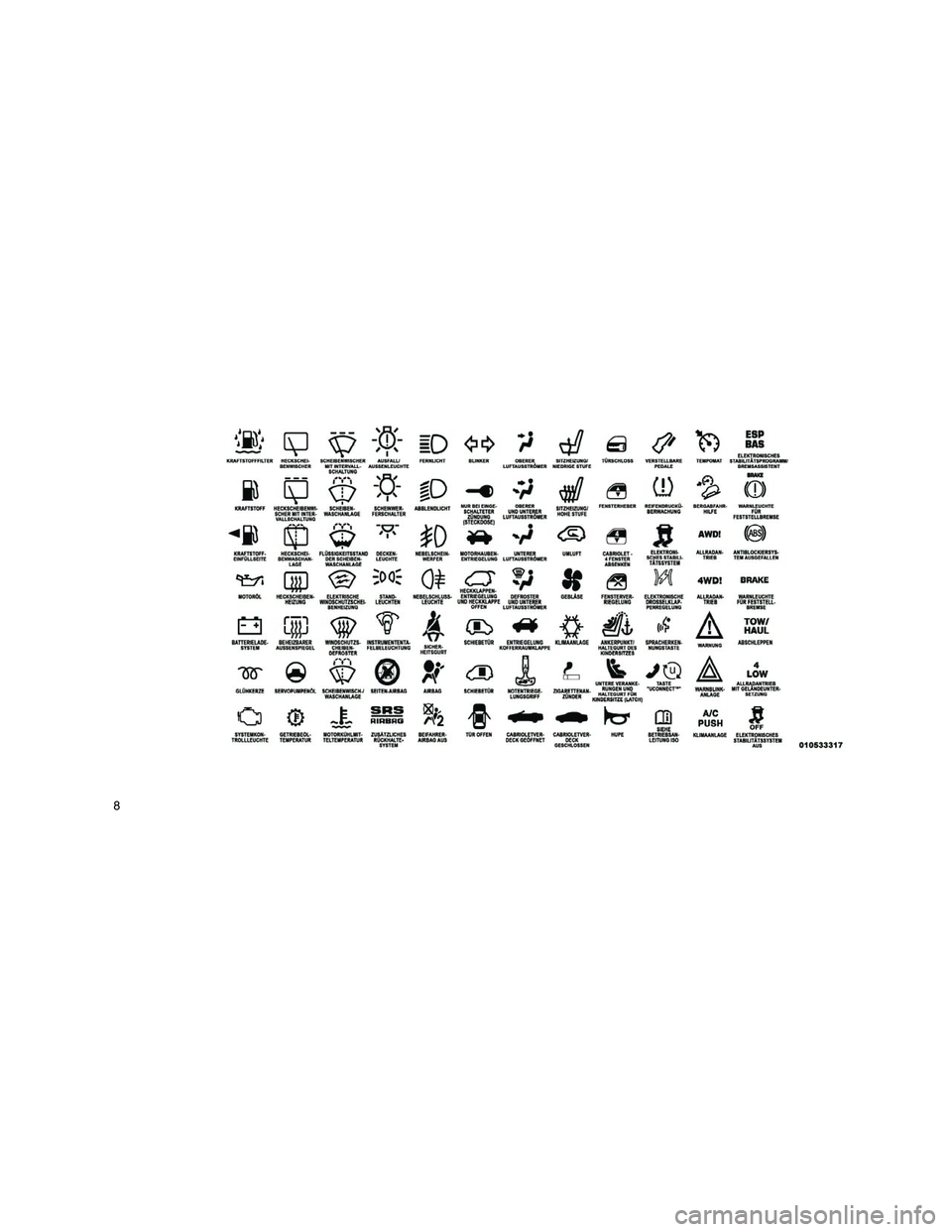

Eine Beschreibung der Symbole, die an Ihrem
Fahrzeug angebracht sind bzw. in dieser Be-
dienungsanleitung verwendet werden, können
Sie der folgenden Tabelle entnehmen:7

8

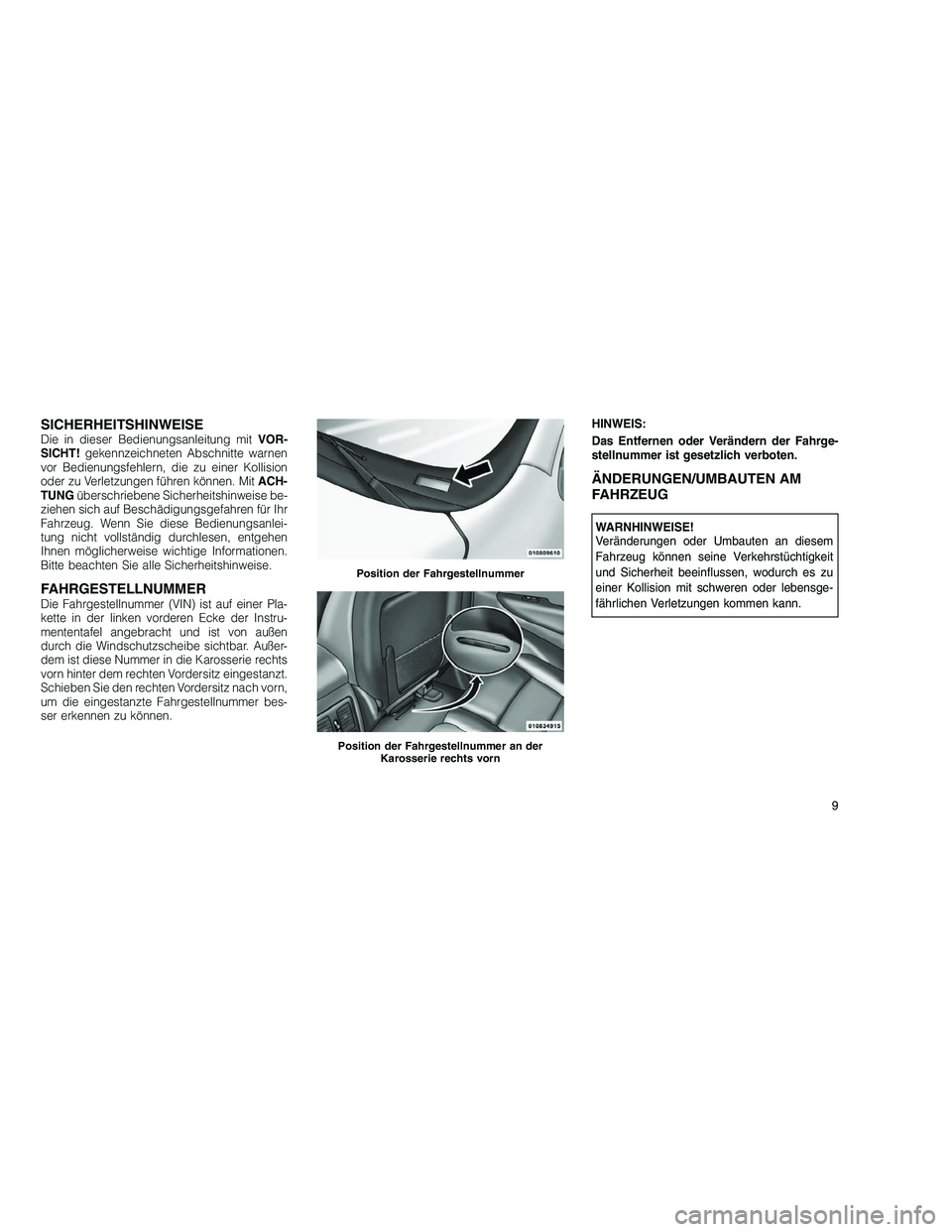

SICHERHEITSHINWEISEDie in dieser Bedienungsanleitung mitVOR-
SICHT! gekennzeichneten Abschnitte warnen
vor Bedienungsfehlern, die zu einer Kollision
oder zu Verletzungen führen können. Mit ACH-
TUNG überschriebene Sicherheitshinweise be-
ziehen sich auf Beschädigungsgefahren für Ihr
Fahrzeug. Wenn Sie diese Bedienungsanlei-
tung nicht vollständig durchlesen, entgehen
Ihnen möglicherweise wichtige Informationen.
Bitte beachten Sie alle Sicherheitshinweise.
FAHRGESTELLNUMMERDie Fahrgestellnummer (VIN) ist auf einer Pla-
kette in der linken vorderen Ecke der Instru-
mententafel angebracht und ist von außen
durch die Windschutzscheibe sichtbar. Außer-
dem ist diese Nummer in die Karosserie rechts
vorn hinter dem rechten Vordersitz eingestanzt.
Schieben Sie den rechten Vordersitz nach vorn,
um die eingestanzte Fahrgestellnummer bes-
ser erkennen zu können. HINWEIS:
Das Entfernen oder Verändern der Fahrge-
stellnummer ist gesetzlich verboten.
ÄNDERUNGEN/UMBAUTEN AM
FAHRZEUG
WARNHINWEISE!
Veränderungen oder Umbauten an diesem
Fahrzeug können seine Verkehrstüchtigkeit
und Sicherheit beeinflussen, wodurch es zu
einer Kollision mit schweren oder lebensge-
fährlichen Verletzungen kommen kann.
Position der Fahrgestellnummer
Position der Fahrgestellnummer an der
Karosserie rechts vorn
9

10

2
VOR DEM START
•IHRE FAHRZEUGSCHLÜSSEL .................... 14
• Elektronisches Zündschloss (WIN) ............... 14
• Schlüssel-Griffstück ....................... 14
• Abziehen des Schlüssel-Griffstücks .............. 15
• Zündschlüssel-Steckt-Warnsignal ............... 16
• FUNKGESTEUERTE WEGFAHRSPERRE (SENTRY KEY ) ... 16
• Ersatzschlüssel .......................... 17
• Programmierung von Kundenschlüsseln ........... 17
• Allgemeine Informationen .................... 17
• DIEBSTAHLWARNANLAGE – JE NACH AUSSTATTUNG .... 18
• Scharfschalten der Diebstahlsicherung ............ 18
• Deaktivierung der Diebstahlsicherung ............. 18
• EINSTIEGSBELEUCHTUNG ..................... 19
• FERNGESTEUERTE TÜRENTRIEGELUNG ............ 19
• Entriegeln der Türen ....................... 20
• Verriegeln der Türen ....................... 20
11

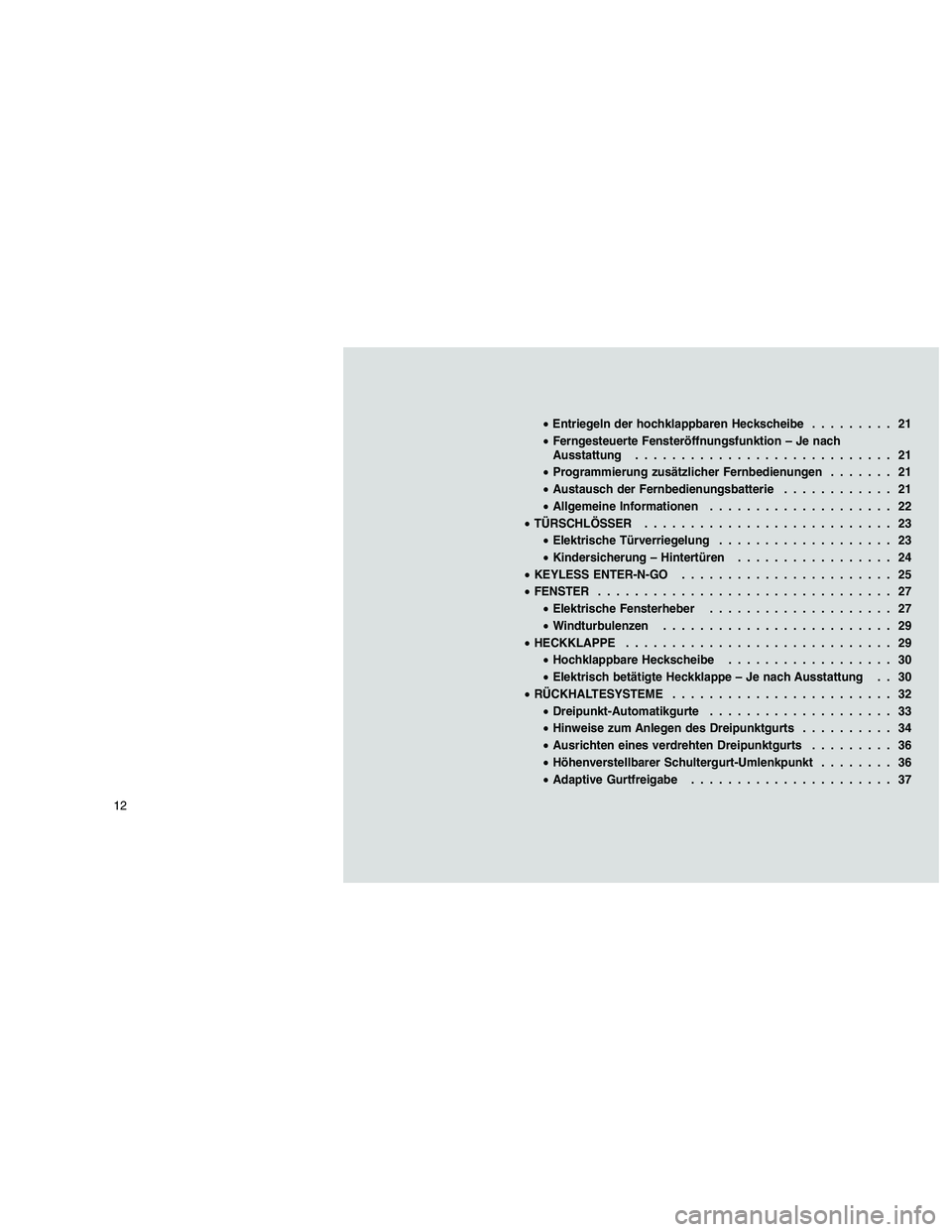

•Entriegeln der hochklappbaren Heckscheibe ......... 21
• Ferngesteuerte Fensteröffnungsfunktion – Je nach
Ausstattung ............................ 21
• Programmierung zusätzlicher Fernbedienungen ....... 21
• Austausch der Fernbedienungsbatterie ............ 21
• Allgemeine Informationen .................... 22
• TÜRSCHLÖSSER ........................... 23
• Elektrische Türverriegelung ................... 23
• Kindersicherung – Hintertüren ................. 24
• KEYLESS ENTER-N-GO ....................... 25
• FENSTER ................................ 27
• Elektrische Fensterheber .................... 27
• Windturbulenzen ......................... 29
• HECKKLAPPE ............................. 29
• Hochklappbare Heckscheibe .................. 30
• Elektrisch betätigte Heckklappe – Je nach Ausstattung . . 30
• RÜCKHALTESYSTEME ........................ 32
• Dreipunkt-Automatikgurte .................... 33
• Hinweise zum Anlegen des Dreipunktgurts .......... 34
• Ausrichten eines verdrehten Dreipunktgurts ......... 36
• Höhenverstellbarer Schultergurt-Umlenkpunkt ........ 36
• Adaptive Gurtfreigabe ...................... 37
12

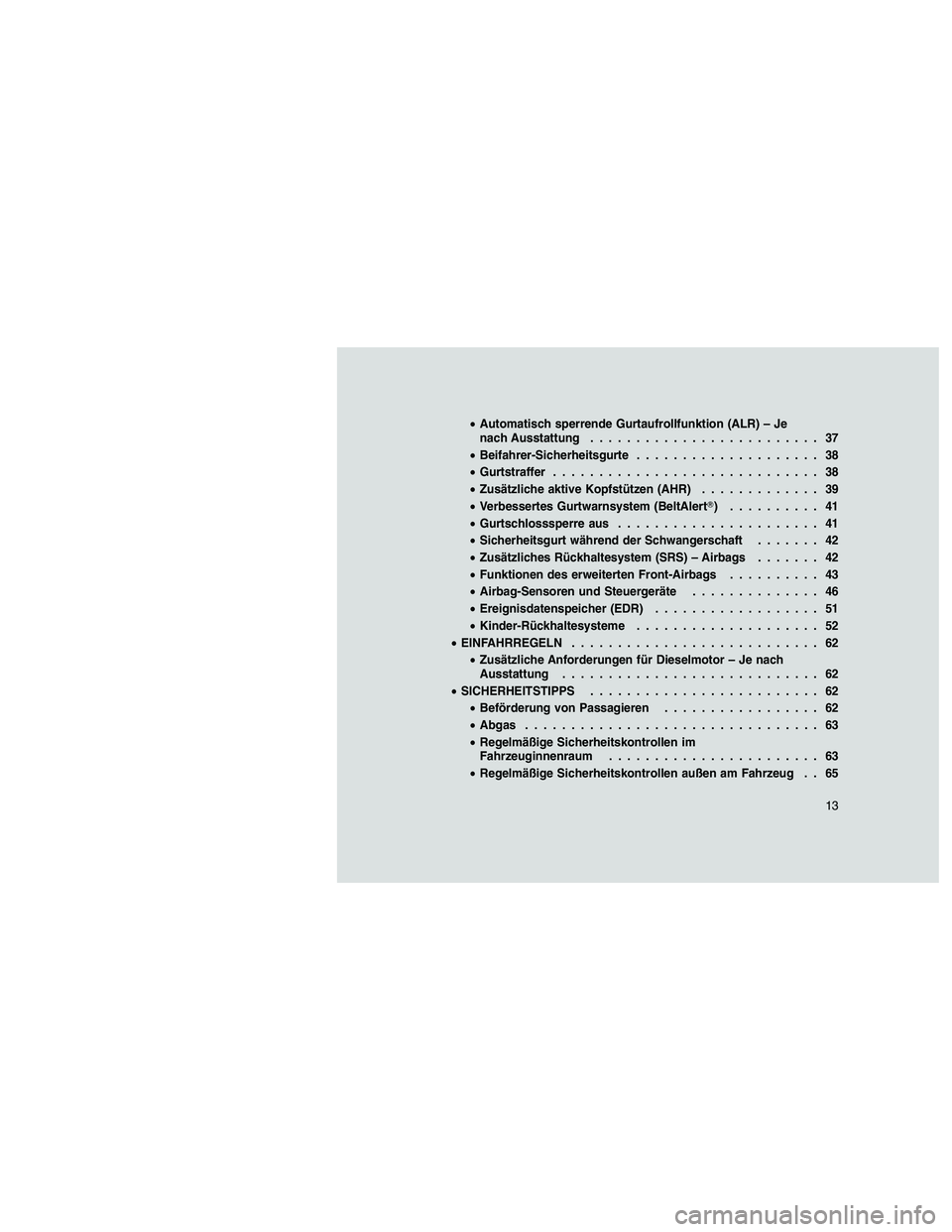

•Automatisch sperrende Gurtaufrollfunktion (ALR) – Je
nach Ausstattung ......................... 37
• Beifahrer-Sicherheitsgurte .................... 38
• Gurtstraffer ............................. 38
• Zusätzliche aktive Kopfstützen (AHR) ............. 39
• Verbessertes Gurtwarnsystem (BeltAlert ) .......... 41
• Gurtschlosssperre aus ...................... 41
• Sicherheitsgurt während der Schwangerschaft ....... 42
• Zusätzliches Rückhaltesystem (SRS) – Airbags ....... 42
• Funktionen des erweiterten Front-Airbags .......... 43
• Airbag-Sensoren und Steuergeräte .............. 46
• Ereignisdatenspeicher (EDR) .................. 51
• Kinder-Rückhaltesysteme .................... 52
• EINFAHRREGELN ........................... 62
• Zusätzliche Anforderungen für Dieselmotor – Je nach
Ausstattung ............................ 62
• SICHERHEITSTIPPS ......................... 62
• Beförderung von Passagieren ................. 62
• Abgas ................................ 63
• Regelmäßige Sicherheitskontrollen im
Fahrzeuginnenraum ....................... 63
• Regelmäßige Sicherheitskontrollen außen am Fahrzeug . . 65
13

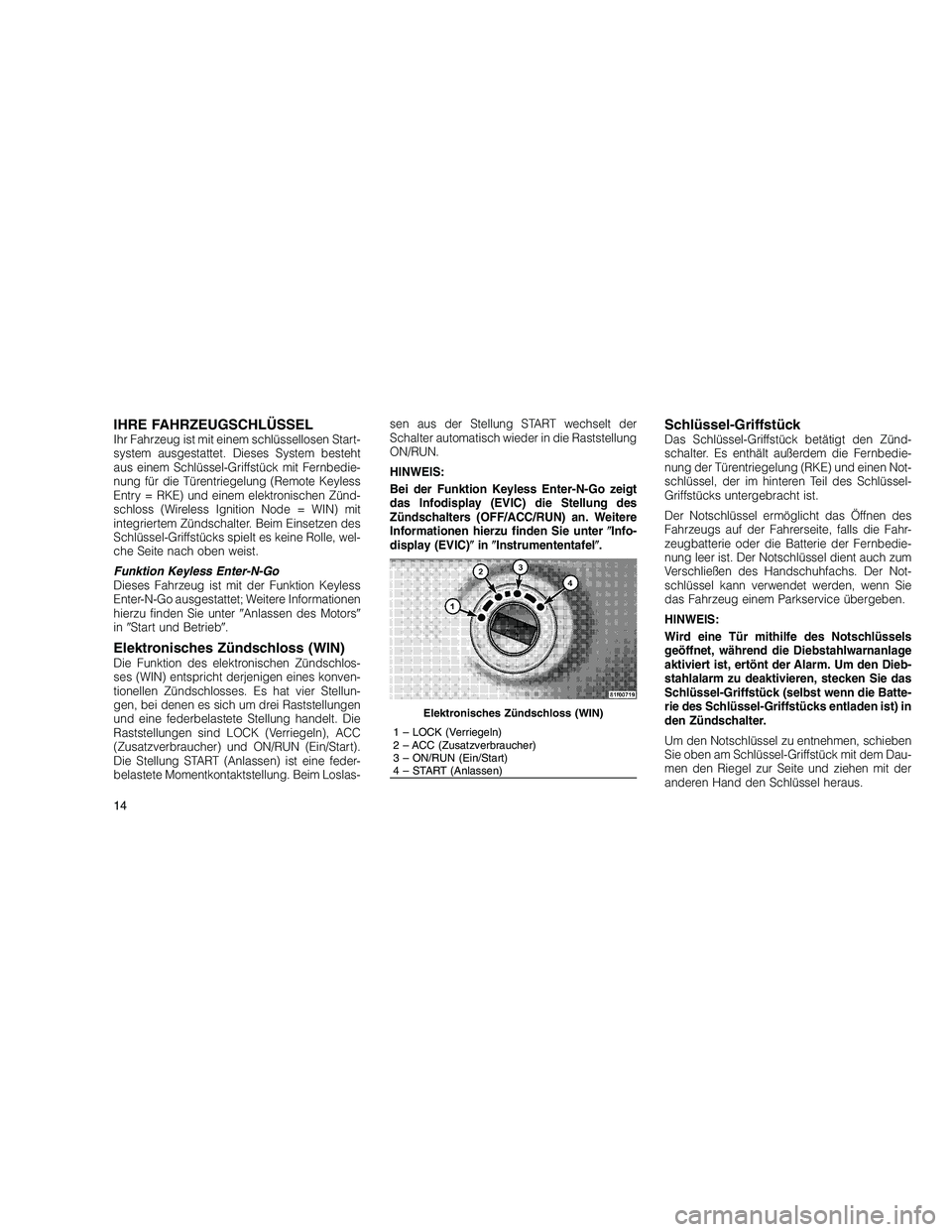

IHRE FAHRZEUGSCHLÜSSELIhr Fahrzeug ist mit einem schlüssellosen Start-
system ausgestattet. Dieses System besteht
aus einem Schlüssel-Griffstück mit Fernbedie-
nung für die Türentriegelung (Remote Keyless
Entry = RKE) und einem elektronischen Zünd-
schloss (Wireless Ignition Node = WIN) mit
integriertem Zündschalter. Beim Einsetzen des
Schlüssel-Griffstücks spielt es keine Rolle, wel-
che Seite nach oben weist.
Funktion Keyless Enter-N-Go
Dieses Fahrzeug ist mit der Funktion Keyless
Enter-N-Go ausgestattet; Weitere Informationen
hierzu finden Sie unterAnlassen des Motors
in Start und Betrieb .
Elektronisches Zündschloss (WIN)Die Funktion des elektronischen Zündschlos-
ses (WIN) entspricht derjenigen eines konven-
tionellen Zündschlosses. Es hat vier Stellun-
gen, bei denen es sich um drei Raststellungen
und eine federbelastete Stellung handelt. Die
Raststellungen sind LOCK (Verriegeln), ACC
(Zusatzverbraucher) und ON/RUN (Ein/Start).
Die Stellung START (Anlassen) ist eine feder-
belastete Momentkontaktstellung. Beim Loslas- sen aus der Stellung START wechselt der
Schalter automatisch wieder in die Raststellung
ON/RUN.
HINWEIS:
Bei der Funktion Keyless Enter-N-Go zeigt
das Infodisplay (EVIC) die Stellung des
Zündschalters (OFF/ACC/RUN) an. Weitere
Informationen hierzu finden Sie unter
Info-
display (EVIC) in Instrumententafel .
Schlüssel-GriffstückDas Schlüssel-Griffstück betätigt den Zünd-
schalter. Es enthält außerdem die Fernbedie-
nung der Türentriegelung (RKE) und einen Not-
schlüssel, der im hinteren Teil des Schlüssel-
Griffstücks untergebracht ist.
Der Notschlüssel ermöglicht das Öffnen des
Fahrzeugs auf der Fahrerseite, falls die Fahr-
zeugbatterie oder die Batterie der Fernbedie-
nung leer ist. Der Notschlüssel dient auch zum
Verschließen des Handschuhfachs. Der Not-
schlüssel kann verwendet werden, wenn Sie
das Fahrzeug einem Parkservice übergeben.
HINWEIS:
Wird eine Tür mithilfe des Notschlüssels
geöffnet, während die Diebstahlwarnanlage
aktiviert ist, ertönt der Alarm. Um den Dieb-
stahlalarm zu deaktivieren, stecken Sie das
Schlüssel-Griffstück (selbst wenn die Batte-
rie des Schlüssel-Griffstücks entladen ist) in
den Zündschalter.
Um den Notschlüssel zu entnehmen, schieben
Sie oben am Schlüssel-Griffstück mit dem Dau-
men den Riegel zur Seite und ziehen mit der
anderen Hand den Schlüssel heraus.
Elektronisches Zündschloss (WIN)
1 – LOCK (Verriegeln)
2 – ACC (Zusatzverbraucher)
3 – ON/RUN (Ein/Start)
4 – START (Anlassen)
14

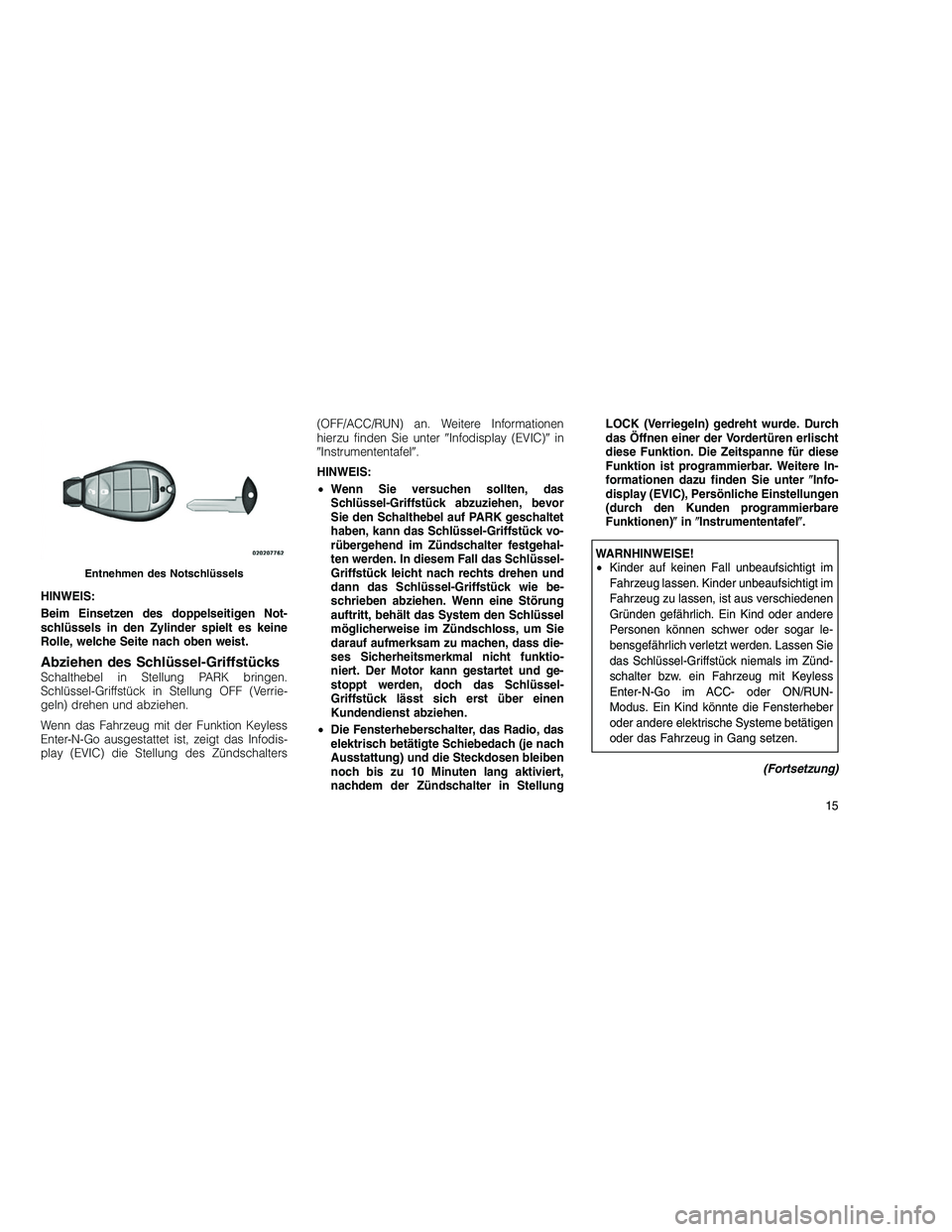

HINWEIS:
Beim Einsetzen des doppelseitigen Not-
schlüssels in den Zylinder spielt es keine
Rolle, welche Seite nach oben weist.
Abziehen des Schlüssel-GriffstücksSchalthebel in Stellung PARK bringen.
Schlüssel-Griffstück in Stellung OFF (Verrie-
geln) drehen und abziehen.
Wenn das Fahrzeug mit der Funktion Keyless
Enter-N-Go ausgestattet ist, zeigt das Infodis-
play (EVIC) die Stellung des Zündschalters(OFF/ACC/RUN) an. Weitere Informationen
hierzu finden Sie unter
Infodisplay (EVIC) in
 Instrumententafel .
HINWEIS:
• Wenn Sie versuchen sollten, das
Schlüssel-Griffstück abzuziehen, bevor
Sie den Schalthebel auf PARK geschaltet
haben, kann das Schlüssel-Griffstück vo-
rübergehend im Zündschalter festgehal-
ten werden. In diesem Fall das Schlüssel-
Griffstück leicht nach rechts drehen und
dann das Schlüssel-Griffstück wie be-
schrieben abziehen. Wenn eine Störung
auftritt, behält das System den Schlüssel
möglicherweise im Zündschloss, um Sie
darauf aufmerksam zu machen, dass die-
ses Sicherheitsmerkmal nicht funktio-
niert. Der Motor kann gestartet und ge-
stoppt werden, doch das Schlüssel-
Griffstück lässt sich erst über einen
Kundendienst abziehen.
• Die Fensterheberschalter, das Radio, das
elektrisch betätigte Schiebedach (je nach
Ausstattung) und die Steckdosen bleiben
noch bis zu 10 Minuten lang aktiviert,
nachdem der Zündschalter in Stellung LOCK (Verriegeln) gedreht wurde. Durch
das Öffnen einer der Vordertüren erlischt
diese Funktion. Die Zeitspanne für diese
Funktion ist programmierbar. Weitere In-
formationen dazu finden Sie unter
Info-
display (EVIC), Persönliche Einstellungen
(durch den Kunden programmierbare
Funktionen) in Instrumententafel .
WARNHINWEISE!
• Kinder auf keinen Fall unbeaufsichtigt im
Fahrzeug lassen. Kinder unbeaufsichtigt im
Fahrzeug zu lassen, ist aus verschiedenen
Gründen gefährlich. Ein Kind oder andere
Personen können schwer oder sogar le-
bensgefährlich verletzt werden. Lassen Sie
das Schlüssel-Griffstück niemals im Zünd-
schalter bzw. ein Fahrzeug mit Keyless
Enter-N-Go im ACC- oder ON/RUN-
Modus. Ein Kind könnte die Fensterheber
oder andere elektrische Systeme betätigen
oder das Fahrzeug in Gang setzen.
(Fortsetzung)
Entnehmen des Notschlüssels
15

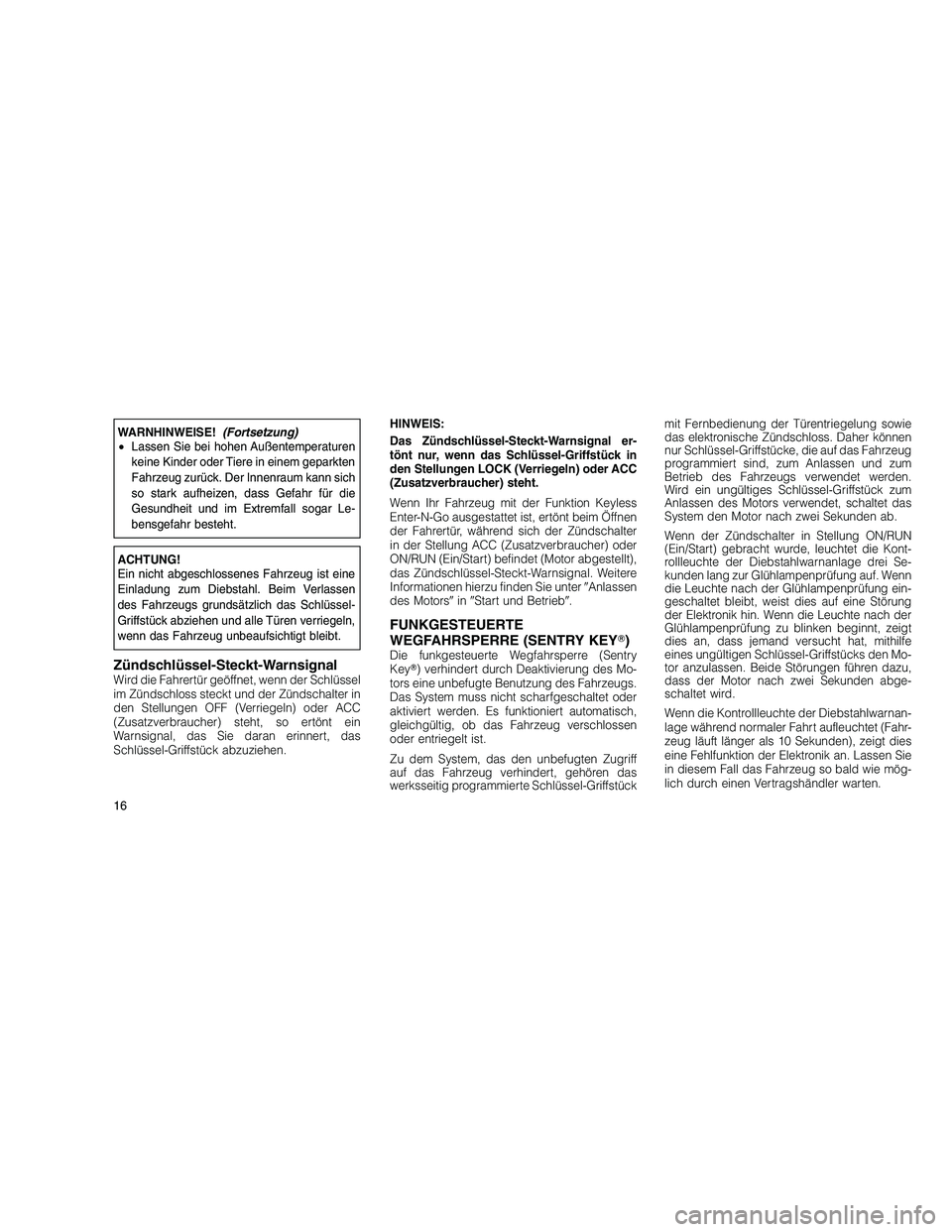

WARNHINWEISE!(Fortsetzung)
• Lassen Sie bei hohen Außentemperaturen
keine Kinder oder Tiere in einem geparkten
Fahrzeug zurück. Der Innenraum kann sich
so stark aufheizen, dass Gefahr für die
Gesundheit und im Extremfall sogar Le-
bensgefahr besteht.
ACHTUNG!
Ein nicht abgeschlossenes Fahrzeug ist eine
Einladung zum Diebstahl. Beim Verlassen
des Fahrzeugs grundsätzlich das Schlüssel-
Griffstück abziehen und alle Türen verriegeln,
wenn das Fahrzeug unbeaufsichtigt bleibt.
Zündschlüssel-Steckt-WarnsignalWird die Fahrertür geöffnet, wenn der Schlüssel
im Zündschloss steckt und der Zündschalter in
den Stellungen OFF (Verriegeln) oder ACC
(Zusatzverbraucher) steht, so ertönt ein
Warnsignal, das Sie daran erinnert, das
Schlüssel-Griffstück abzuziehen. HINWEIS:
Das Zündschlüssel-Steckt-Warnsignal er-
tönt nur, wenn das Schlüssel-Griffstück in
den Stellungen LOCK (Verriegeln) oder ACC
(Zusatzverbraucher) steht.
Wenn Ihr Fahrzeug mit der Funktion Keyless
Enter-N-Go ausgestattet ist, ertönt beim Öffnen
der Fahrertür, während sich der Zündschalter
in der Stellung ACC (Zusatzverbraucher) oder
ON/RUN (Ein/Start) befindet (Motor abgestellt),
das Zündschlüssel-Steckt-Warnsignal. Weitere
Informationen hierzu finden Sie unter
Anlassen
des Motors in Start und Betrieb .
FUNKGESTEUERTE
WEGFAHRSPERRE (SENTRY KEY )
Die funkgesteuerte Wegfahrsperre (Sentry
Key ) verhindert durch Deaktivierung des Mo-
tors eine unbefugte Benutzung des Fahrzeugs.
Das System muss nicht scharfgeschaltet oder
aktiviert werden. Es funktioniert automatisch,
gleichgültig, ob das Fahrzeug verschlossen
oder entriegelt ist.
Zu dem System, das den unbefugten Zugriff
auf das Fahrzeug verhindert, gehören das
werksseitig programmierte Schlüssel-Griffstück mit Fernbedienung der Türentriegelung sowie
das elektronische Zündschloss. Daher können
nur Schlüssel-Griffstücke, die auf das Fahrzeug
programmiert sind, zum Anlassen und zum
Betrieb des Fahrzeugs verwendet werden.
Wird ein ungültiges Schlüssel-Griffstück zum
Anlassen des Motors verwendet, schaltet das
System den Motor nach zwei Sekunden ab.
Wenn der Zündschalter in Stellung ON/RUN
(Ein/Start) gebracht wurde, leuchtet die Kont-
rollleuchte der Diebstahlwarnanlage drei Se-
kunden lang zur Glühlampenprüfung auf. Wenn
die Leuchte nach der Glühlampenprüfung ein-
geschaltet bleibt, weist dies auf eine Störung
der Elektronik hin. Wenn die Leuchte nach der
Glühlampenprüfung zu blinken beginnt, zeigt
dies an, dass jemand versucht hat, mithilfe
eines ungültigen Schlüssel-Griffstücks den Mo-
tor anzulassen. Beide Störungen führen dazu,
dass der Motor nach zwei Sekunden abge-
schaltet wird.
Wenn die Kontrollleuchte der Diebstahlwarnan-
lage während normaler Fahrt aufleuchtet (Fahr-
zeug läuft länger als 10 Sekunden), zeigt dies
eine Fehlfunktion der Elektronik an. Lassen Sie
in diesem Fall das Fahrzeug so bald wie mög-
lich durch einen Vertragshändler warten.
16
