JEEP GRAND CHEROKEE 2014 Notice d'entretien (in French)

6

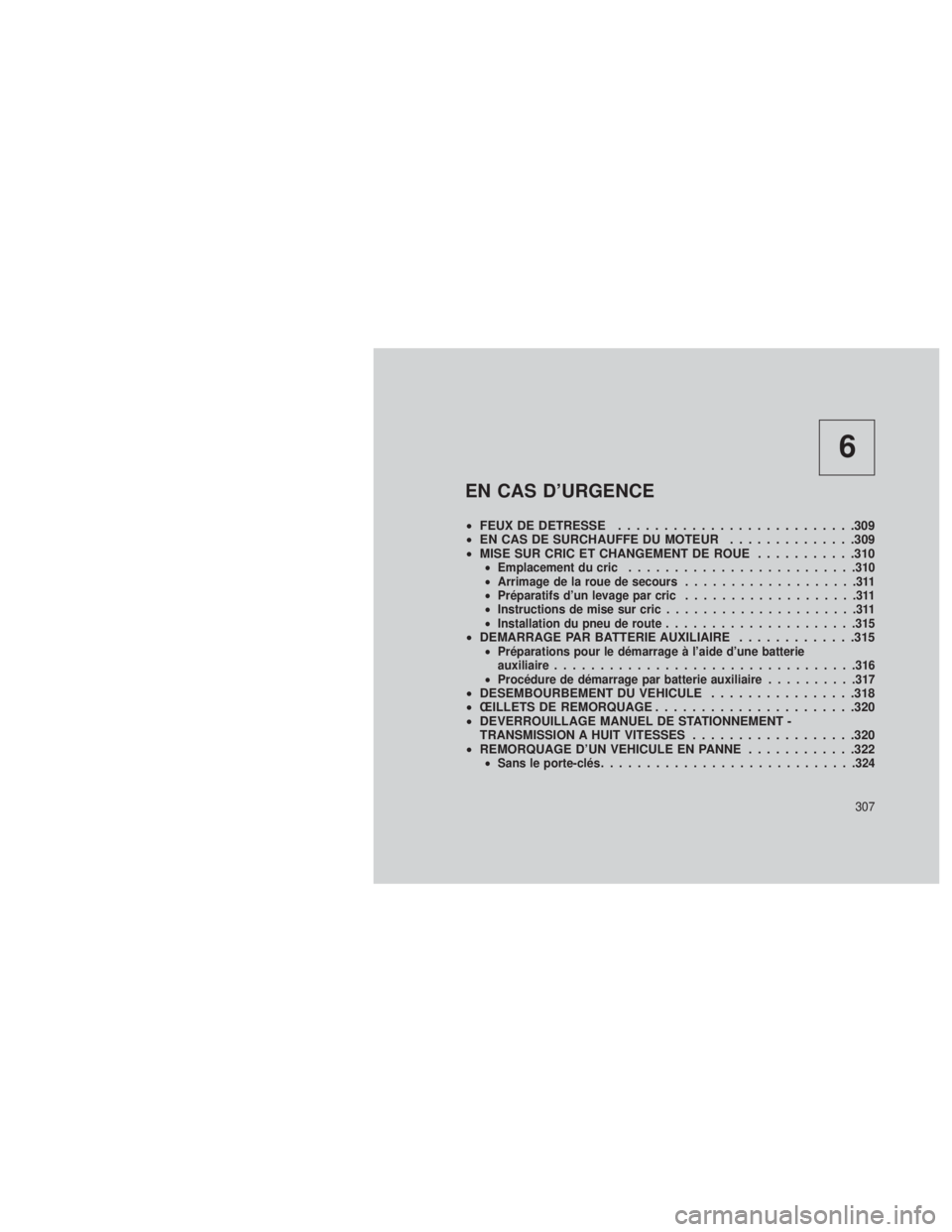

EN CAS D’URGENCE
•FEUX DE DETRESSE ..........................309
• EN CAS DE SURCHAUFFE DU MOTEUR ..............309
• MISE SUR CRIC ET CHANGEMENT DE ROUE ...........310
•Emplacement du cric ........................ .310
• Arrimage de la roue de secours ...................311
• Préparatifs d’un levage par cric ...................311
• Instructions de mise sur cric .....................311
• Installation du pneu de route .................... .315
•DEMARRAGE PAR BATTERIE AUXILIAIRE .............315•Préparations pour le démarrage à l’aide d’une batterie
auxiliaire ................................ .316
• Procédure de démarrage par batterie auxiliaire ..........317
•DESEMBOURBEMENT DU VEHICULE ................318
• ŒILLETS DE REMORQUAGE ......................320
• DEVERROUILLAGE MANUEL DE STATIONNEMENT -
TRANSMISSION A HUIT VITESSES ..................320
• REMORQUAGE D’UN VEHICULE EN PANNE ............322
•Sans le porte-clés ........................... .324
307

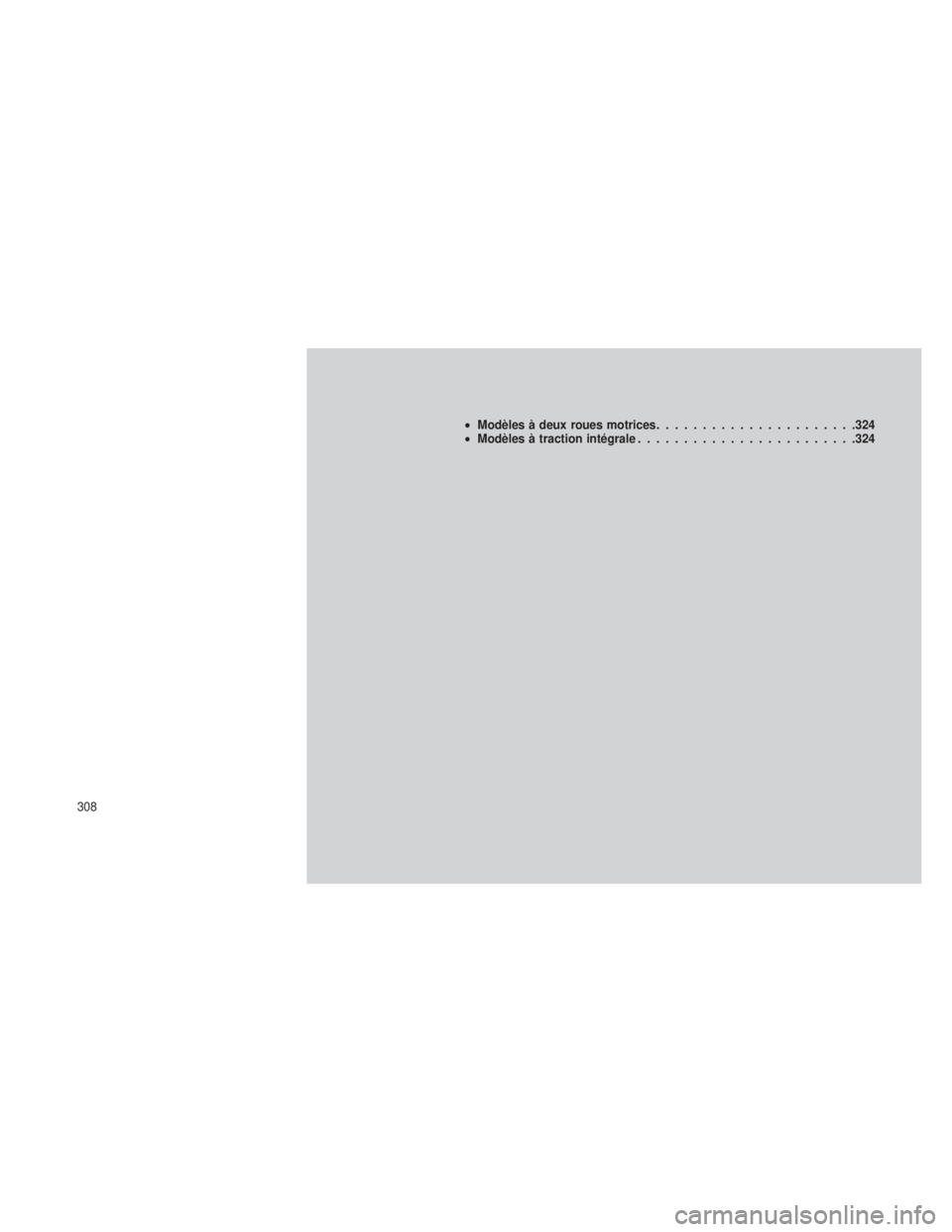

•Modèles à deux roues motrices ..................... .324
• Modèles à traction intégrale ........................324
308

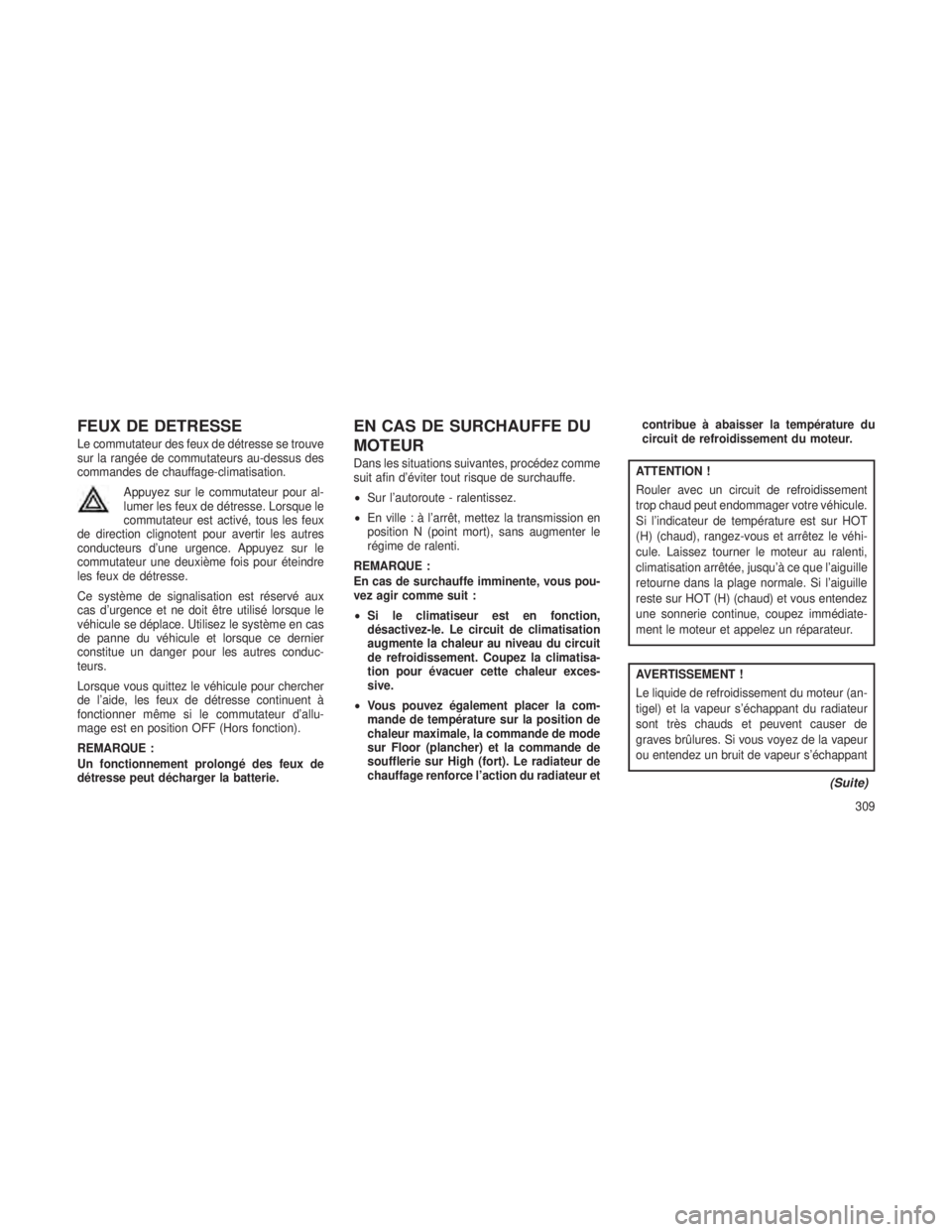

FEUX DE DETRESSE
Le commutateur des feux de détresse se trouve
sur la rangée de commutateurs au-dessus des
commandes de chauffage-climatisation.Appuyez sur le commutateur pour al-
lumer les feux de détresse. Lorsque le
commutateur est activé, tous les feux
de direction clignotent pour avertir les autres
conducteurs d’une urgence. Appuyez sur le
commutateur une deuxième fois pour éteindre
les feux de détresse.
Ce système de signalisation est réservé aux
cas d’urgence et ne doit être utilisé lorsque le
véhicule se déplace. Utilisez le système en cas
de panne du véhicule et lorsque ce dernier
constitue un danger pour les autres conduc-
teurs.
Lorsque vous quittez le véhicule pour chercher
de l’aide, les feux de détresse continuent à
fonctionner même si le commutateur d’allu-
mage est en position OFF (Hors fonction).
REMARQUE :
Un fonctionnement prolongé des feux de
détresse peut décharger la batterie.
EN CAS DE SURCHAUFFE DU
MOTEUR
Dans les situations suivantes, procédez comme
suit afin d’éviter tout risque de surchauffe.
• Sur l’autoroute - ralentissez.
• En ville : à l’arrêt, mettez la transmission en
position N (point mort), sans augmenter le
régime de ralenti.
REMARQUE :
En cas de surchauffe imminente, vous pou-
vez agir comme suit :
• Si le climatiseur est en fonction,
désactivez-le. Le circuit de climatisation
augmente la chaleur au niveau du circuit
de refroidissement. Coupez la climatisa-
tion pour évacuer cette chaleur exces-
sive.
• Vous pouvez également placer la com-
mande de température sur la position de
chaleur maximale, la commande de mode
sur Floor (plancher) et la commande de
soufflerie sur High (fort). Le radiateur de
chauffage renforce l’action du radiateur et contribue à abaisser la température du
circuit de refroidissement du moteur.ATTENTION !
Rouler avec un circuit de refroidissement
trop chaud peut endommager votre véhicule.
Si l’indicateur de température est sur HOT
(H) (chaud), rangez-vous et arrêtez le véhi-
cule. Laissez tourner le moteur au ralenti,
climatisation arrêtée, jusqu’à ce que l’aiguille
retourne dans la plage normale. Si l’aiguille
reste sur HOT (H) (chaud) et vous entendez
une sonnerie continue, coupez immédiate-
ment le moteur et appelez un réparateur.
AVERTISSEMENT !
Le liquide de refroidissement du moteur (an-
tigel) et la vapeur s’échappant du radiateur
sont très chauds et peuvent causer de
graves brûlures. Si vous voyez de la vapeur
ou entendez un bruit de vapeur s’échappant
(Suite)
309

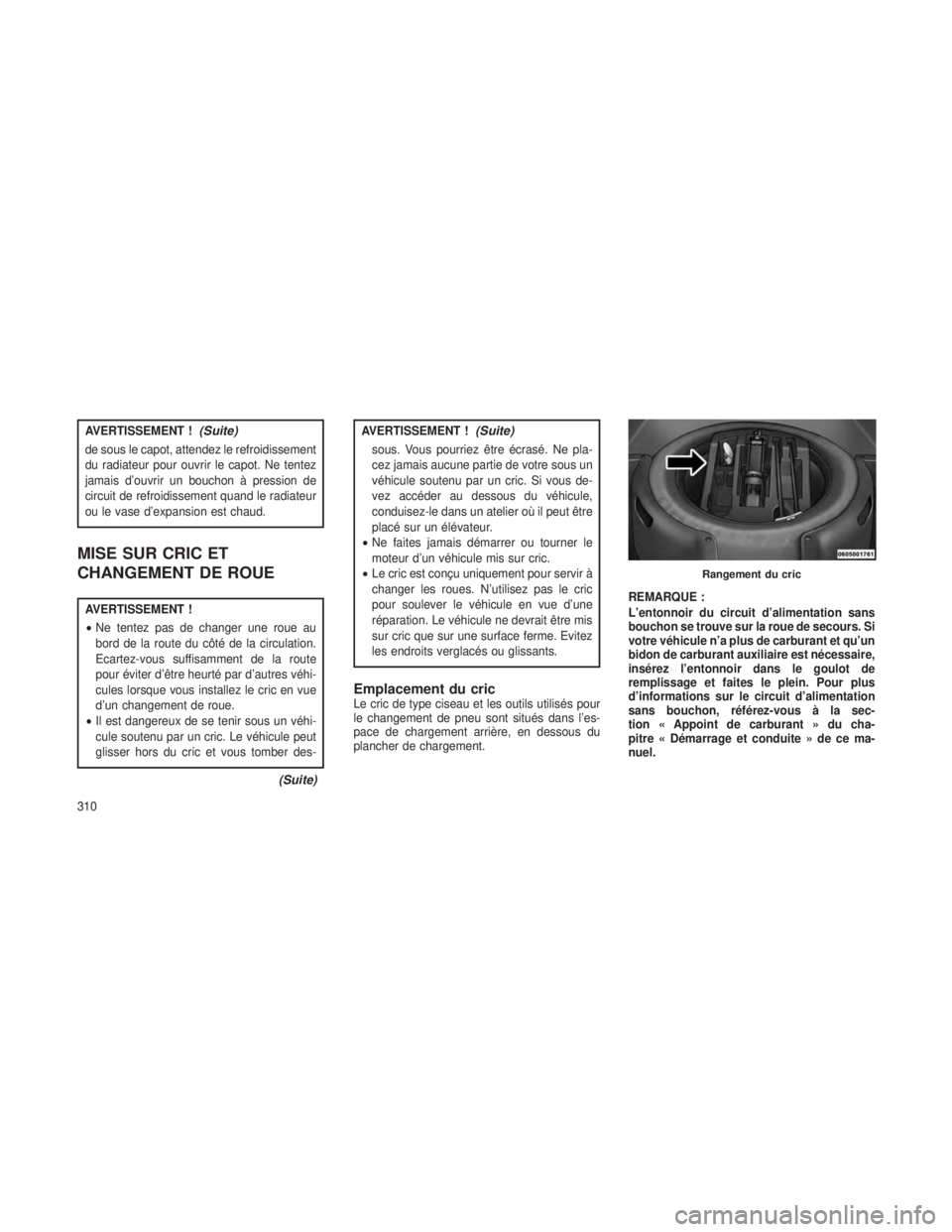

AVERTISSEMENT !(Suite)
de sous le capot, attendez le refroidissement
du radiateur pour ouvrir le capot. Ne tentez
jamais d’ouvrir un bouchon à pression de
circuit de refroidissement quand le radiateur
ou le vase d’expansion est chaud.
MISE SUR CRIC ET
CHANGEMENT DE ROUE
AVERTISSEMENT !
•Ne tentez pas de changer une roue au
bord de la route du côté de la circulation.
Ecartez-vous suffisamment de la route
pour éviter d’être heurté par d’autres véhi-
cules lorsque vous installez le cric en vue
d’un changement de roue.
• Il est dangereux de se tenir sous un véhi-
cule soutenu par un cric. Le véhicule peut
glisser hors du cric et vous tomber des-
(Suite)
AVERTISSEMENT !(Suite)
sous. Vous pourriez être écrasé. Ne pla-
cez jamais aucune partie de votre sous un
véhicule soutenu par un cric. Si vous de-
vez accéder au dessous du véhicule,
conduisez-le dans un atelier où il peut être
placé sur un élévateur.
• Ne faites jamais démarrer ou tourner le
moteur d’un véhicule mis sur cric.
• Le cric est conçu uniquement pour servir à
changer les roues. N’utilisez pas le cric
pour soulever le véhicule en vue d’une
réparation. Le véhicule ne devrait être mis
sur cric que sur une surface ferme. Evitez
les endroits verglacés ou glissants.
Emplacement du cricLe cric de type ciseau et les outils utilisés pour
le changement de pneu sont situés dans l’es-
pace de chargement arrière, en dessous du
plancher de chargement. REMARQUE :
L’entonnoir du circuit d’alimentation sans
bouchon se trouve sur la roue de secours. Si
votre véhicule n’a plus de carburant et qu’un
bidon de carburant auxiliaire est nécessaire,
insérez l’entonnoir dans le goulot de
remplissage et faites le plein. Pour plus
d’informations sur le circuit d’alimentation
sans bouchon, référez-vous à la sec-
tion « Appoint de carburant » du cha-
pitre « Démarrage et conduite » de ce ma-
nuel.
Rangement du cric
310

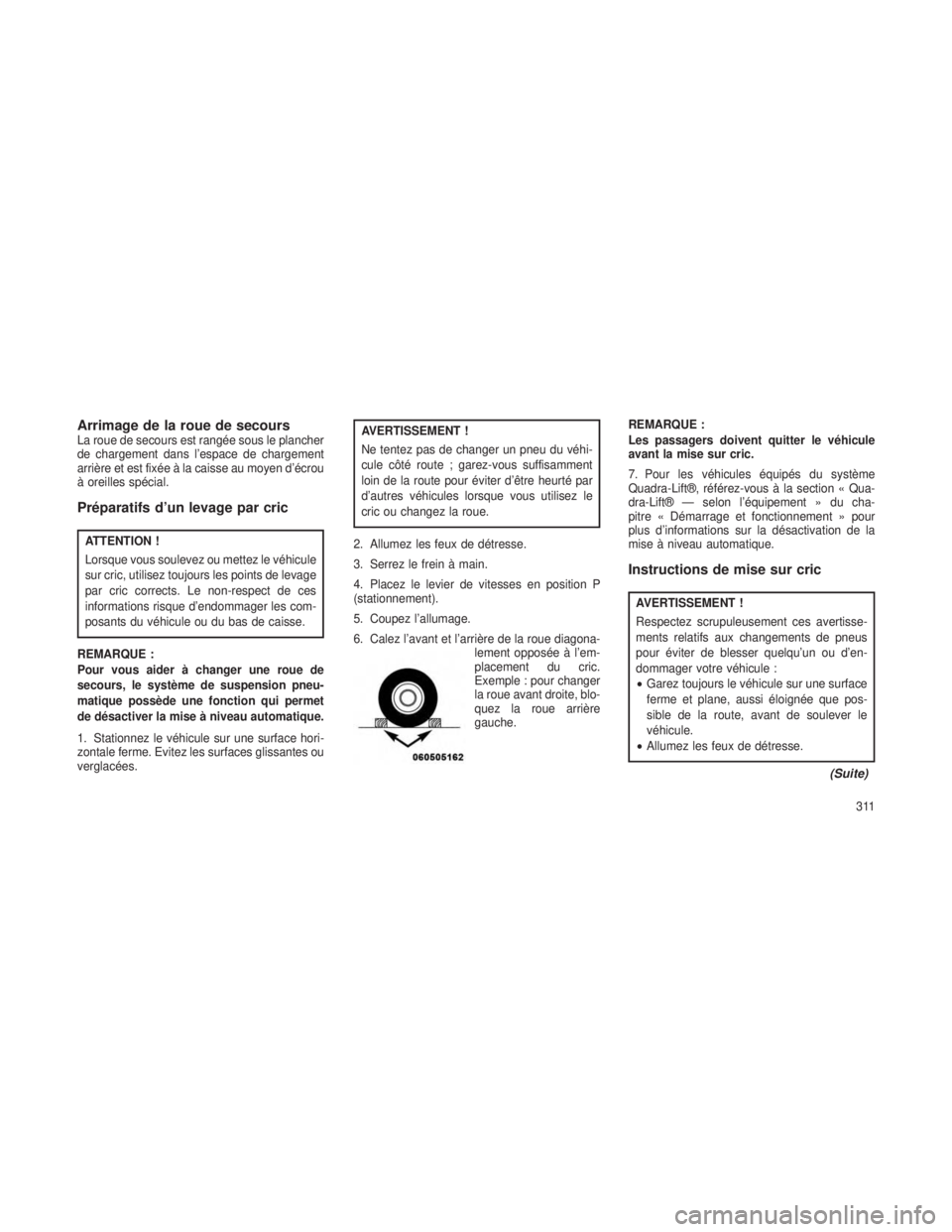

Arrimage de la roue de secoursLa roue de secours est rangée sous le plancher
de chargement dans l’espace de chargement
arrière et est fixée à la caisse au moyen d’écrou
à oreilles spécial.
Préparatifs d’un levage par cric
ATTENTION !
Lorsque vous soulevez ou mettez le véhicule
sur cric, utilisez toujours les points de levage
par cric corrects. Le non-respect de ces
informations risque d’endommager les com-
posants du véhicule ou du bas de caisse.
REMARQUE :
Pour vous aider à changer une roue de
secours, le système de suspension pneu-
matique possède une fonction qui permet
de désactiver la mise à niveau automatique.
1. Stationnez le véhicule sur une surface hori-
zontale ferme. Evitez les surfaces glissantes ou
verglacées.
AVERTISSEMENT !
Ne tentez pas de changer un pneu du véhi-
cule côté route ; garez-vous suffisamment
loin de la route pour éviter d’être heurté par
d’autres véhicules lorsque vous utilisez le
cric ou changez la roue.
2. Allumez les feux de détresse.
3. Serrez le frein à main.
4. Placez le levier de vitesses en position P
(stationnement).
5. Coupez l’allumage.
6. Calez l’avant et l’arrière de la roue diagona- lement opposée à l’em-
placement du cric.
Exemple : pour changer
la roue avant droite, blo-
quez la roue arrière
gauche. REMARQUE :
Les passagers doivent quitter le véhicule
avant la mise sur cric.
7. Pour les véhicules équipés du système
Quadra-Lift®, référez-vous à la section « Qua-
dra-Lift® — selon l’équipement » du cha-
pitre « Démarrage et fonctionnement » pour
plus d’informations sur la désactivation de la
mise à niveau automatique.
Instructions de mise sur cric
AVERTISSEMENT !
Respectez scrupuleusement ces avertisse-
ments relatifs aux changements de pneus
pour éviter de blesser quelqu’un ou d’en-
dommager votre véhicule :
•
Garez toujours le véhicule sur une surface
ferme et plane, aussi éloignée que pos-
sible de la route, avant de soulever le
véhicule.
• Allumez les feux de détresse.
(Suite)
311

AVERTISSEMENT !(Suite)
•Bloquez la roue diagonalement opposée à
celle de la roue à soulever.
• Serrez fermement le frein à main et placez
la transmission automatique en position P
(stationnement).
• N’actionnez jamais le démarreur et ne
faites jamais tourner le moteur lorsque le
véhicule est sur cric.
• Ne laissez personne s’asseoir dans le
véhicule lorsqu’il est sur cric.
• Ne vous tenez pas sous le véhicule
lorsqu’il est sur cric. Si vous devez accé-
der au dessous du véhicule soulevé,
emmenez-le dans un atelier d’entretien où
il peut être placé sur un élévateur.
• Utilisez uniquement le cric aux positions
indiquées pour le levage du véhicule au
cours d’un changement de roue.
• Si vous opérez près de la route, soyez
extrêmement attentif au trafic.
(Suite)
AVERTISSEMENT !(Suite)
•Pour garantir le rangement correct de la
roue de secours (à plat ou gonflée),
celle-ci doit être rangée avec la tige de
valve face au sol.
ATTENTION !
Ne tentez pas de lever le véhicule sur cric à
des emplacements autres que ceux indiqués
dans les instructions de mise sur cric de ce
véhicule.
1. Retirez la roue de secours, le cric, et les
outils de leur rangement. 2. Desserrez (mais ne déposez pas) les écrous
de fixation de roue en les tournant d’un tour vers
la gauche lorsque la roue est encore sur le sol.
3. Montez le cric et ses outils.
ATTENTION !
Ne tentez pas de lever le véhicule en plaçant
le cric à des emplacements autres que ceux
indiqués dans les instructions de mise sur
cric de ce véhicule.
Etiquette d’information de cric
Ensemble cric et outils
312

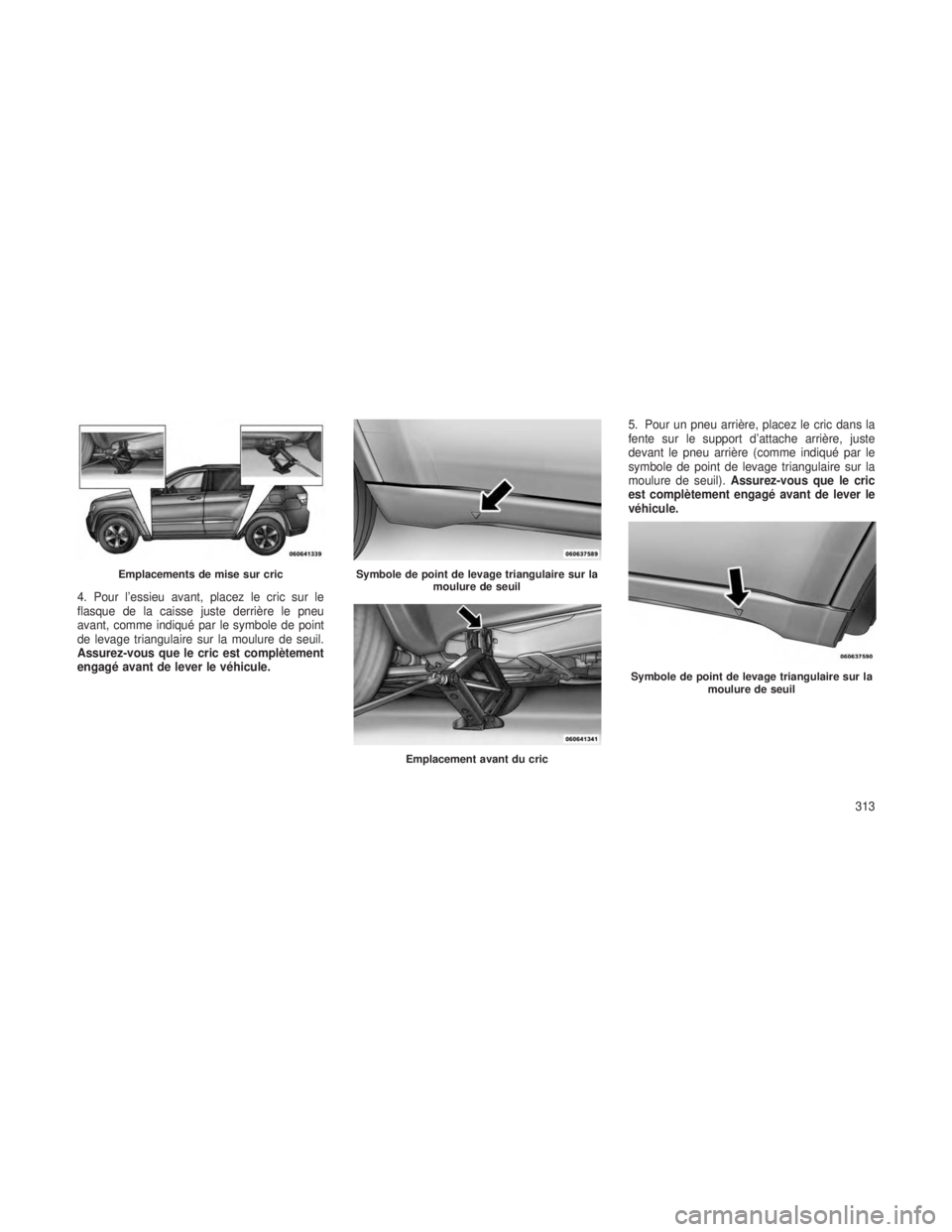

4. Pour l’essieu avant, placez le cric sur le
flasque de la caisse juste derrière le pneu
avant, comme indiqué par le symbole de point
de levage triangulaire sur la moulure de seuil.
Assurez-vous que le cric est complètement
engagé avant de lever le véhicule.5. Pour un pneu arrière, placez le cric dans la
fente sur le support d’attache arrière, juste
devant le pneu arrière (comme indiqué par le
symbole de point de levage triangulaire sur la
moulure de seuil).
Assurez-vous que le cric
est complètement engagé avant de lever le
véhicule.
Emplacements de mise sur cricSymbole de point de levage triangulaire sur la
moulure de seuil
Emplacement avant du cric
Symbole de point de levage triangulaire sur lamoulure de seuil
313

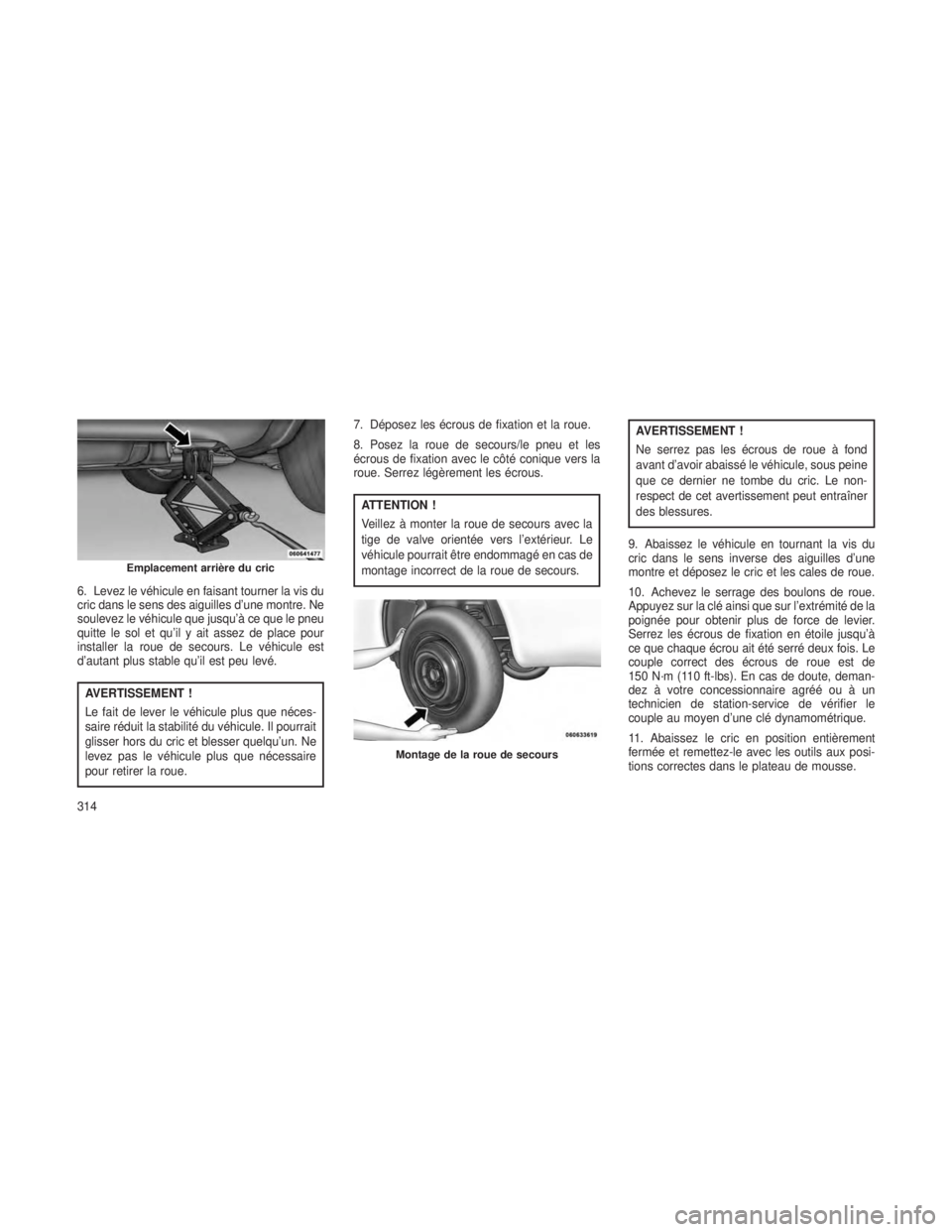

6. Levez le véhicule en faisant tourner la vis du
cric dans le sens des aiguilles d’une montre. Ne
soulevez le véhicule que jusqu’à ce que le pneu
quitte le sol et qu’il y ait assez de place pour
installer la roue de secours. Le véhicule est
d’autant plus stable qu’il est peu levé.
AVERTISSEMENT !
Le fait de lever le véhicule plus que néces-
saire réduit la stabilité du véhicule. Il pourrait
glisser hors du cric et blesser quelqu’un. Ne
levez pas le véhicule plus que nécessaire
pour retirer la roue.7. Déposez les écrous de fixation et la roue.
8. Posez la roue de secours/le pneu et les
écrous de fixation avec le côté conique vers la
roue. Serrez légèrement les écrous.
ATTENTION !
Veillez à monter la roue de secours avec la
tige de valve orientée vers l’extérieur. Le
véhicule pourrait être endommagé en cas de
montage incorrect de la roue de secours.
AVERTISSEMENT !
Ne serrez pas les écrous de roue à fond
avant d’avoir abaissé le véhicule, sous peine
que ce dernier ne tombe du cric. Le non-
respect de cet avertissement peut entraîner
des blessures.
9. Abaissez le véhicule en tournant la vis du
cric dans le sens inverse des aiguilles d’une
montre et déposez le cric et les cales de roue.
10. Achevez le serrage des boulons de roue.
Appuyez sur la clé ainsi que sur l’extrémité de la
poignée pour obtenir plus de force de levier.
Serrez les écrous de fixation en étoile jusqu’à
ce que chaque écrou ait été serré deux fois. Le
couple correct des écrous de roue est de
150 N·m (110 ft-lbs). En cas de doute, deman-
dez à votre concessionnaire agréé ou à un
technicien de station-service de vérifier le
couple au moyen d’une clé dynamométrique.
11. Abaissez le cric en position entièrement
fermée et remettez-le avec les outils aux posi-
tions correctes dans le plateau de mousse.
Emplacement arrière du cric
Montage de la roue de secours
314

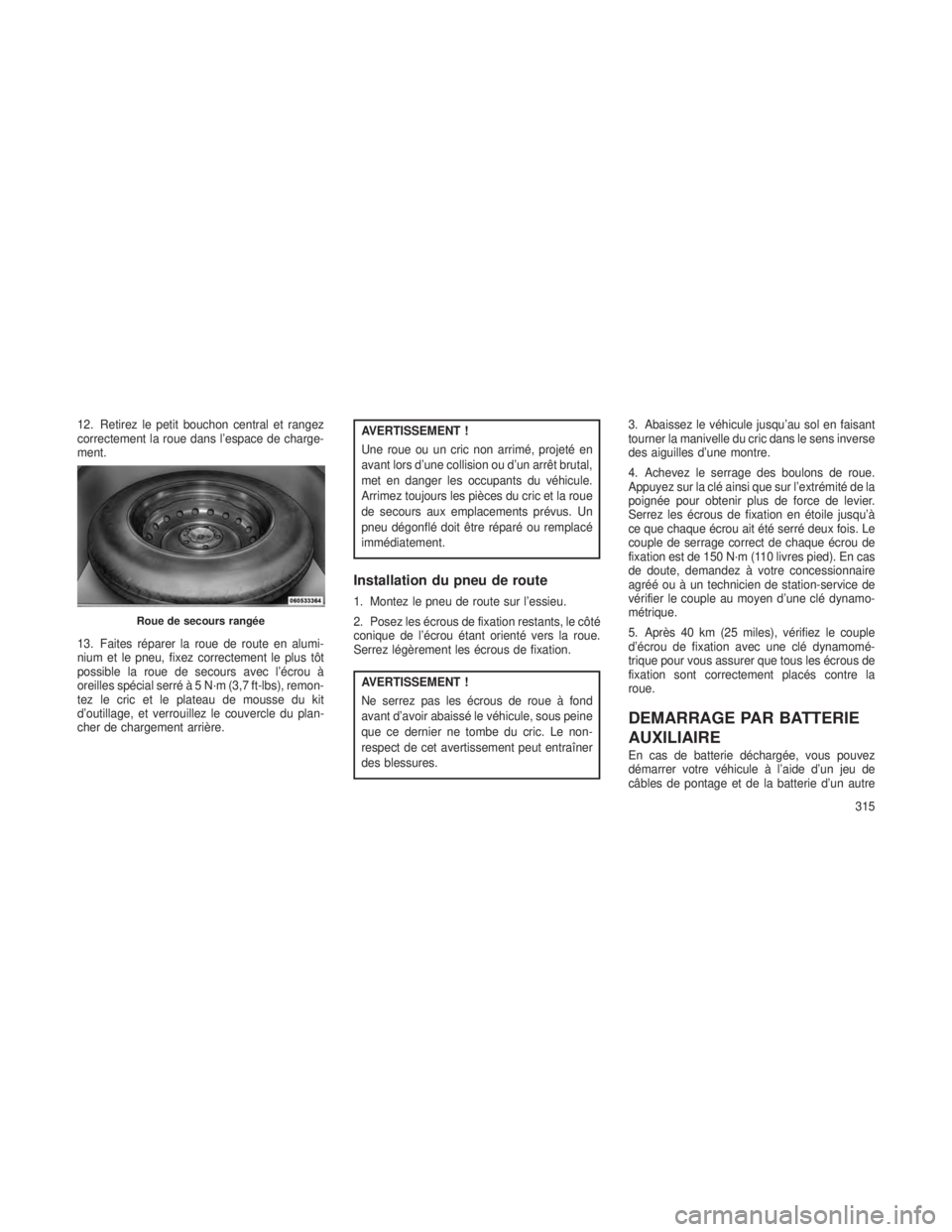

12. Retirez le petit bouchon central et rangez
correctement la roue dans l’espace de charge-
ment.
13. Faites réparer la roue de route en alumi-
nium et le pneu, fixez correctement le plus tôt
possible la roue de secours avec l’écrou à
oreilles spécial serré à 5 N·m (3,7 ft-lbs), remon-
tez le cric et le plateau de mousse du kit
d’outillage, et verrouillez le couvercle du plan-
cher de chargement arrière.AVERTISSEMENT !
Une roue ou un cric non arrimé, projeté en
avant lors d’une collision ou d’un arrêt brutal,
met en danger les occupants du véhicule.
Arrimez toujours les pièces du cric et la roue
de secours aux emplacements prévus. Un
pneu dégonflé doit être réparé ou remplacé
immédiatement.
Installation du pneu de route
1. Montez le pneu de route sur l’essieu.
2. Posez les écrous de fixation restants, le côté
conique de l’écrou étant orienté vers la roue.
Serrez légèrement les écrous de fixation.
AVERTISSEMENT !
Ne serrez pas les écrous de roue à fond
avant d’avoir abaissé le véhicule, sous peine
que ce dernier ne tombe du cric. Le non-
respect de cet avertissement peut entraîner
des blessures.3. Abaissez le véhicule jusqu’au sol en faisant
tourner la manivelle du cric dans le sens inverse
des aiguilles d’une montre.
4. Achevez le serrage des boulons de roue.
Appuyez sur la clé ainsi que sur l’extrémité de la
poignée pour obtenir plus de force de levier.
Serrez les écrous de fixation en étoile jusqu’à
ce que chaque écrou ait été serré deux fois. Le
couple de serrage correct de chaque écrou de
fixation est de 150 N·m (110 livres pied). En cas
de doute, demandez à votre concessionnaire
agréé ou à un technicien de station-service de
vérifier le couple au moyen d’une clé dynamo-
métrique.
5. Après 40 km (25 miles), vérifiez le couple
d’écrou de fixation avec une clé dynamomé-
trique pour vous assurer que tous les écrous de
fixation sont correctement placés contre la
roue.
DEMARRAGE PAR BATTERIE
AUXILIAIRE
En cas de batterie déchargée, vous pouvez
démarrer votre véhicule à l’aide d’un jeu de
câbles de pontage et de la batterie d’un autre
Roue de secours rangée
315

véhicule, ou d’un kit portatif de démarrage par
batterie auxiliaire. Le démarrage par batterie
auxiliaire peut s’avérer dangereux s’il n’est pas
effectué correctement. Par conséquent, veuillez
respecter scrupuleusement les procédures dé-
crites dans cette section.
REMARQUE :
Si vous utilisez un kit portatif de démarrage
par batterie auxiliaire, veuillez respecter
scrupuleusement les instructions et les pré-
cautions du fabricant.
ATTENTION !
N’utilisez jamais un kit portatif de démarrage
par batterie auxiliaire ni aucune autre source
dont la tension de système serait supérieure
à 12 Volt. Dans le cas contraire, vous risquez
d’endommager la batterie, le démarreur, l’al-
ternateur ou le circuit électrique.
AVERTISSEMENT !
N’essayez pas de faire démarrer le véhicule
au moyen d’une batterie auxiliaire si le boî-
tier est gelé. La batterie pourrait se fendre ou
exploser et provoquer des blessures.
Préparations pour le démarrage à
l’aide d’une batterie auxiliaire
La batterie de votre véhicule est située sous le
siège avant du passager. Vous trouverez sous
le capot des emplacements distants pour vous
aider à démarrer au moyen d’une batterie auxi-
liaire.Emplacements des bornes de batteriedistantes
1 - Borne positive (+)distante (recouverte d’un
capuchon protecteur)
2 - Borne négative (-)distante
316
