JEEP GRAND CHEROKEE 2015 Instructieboek (in Dutch)

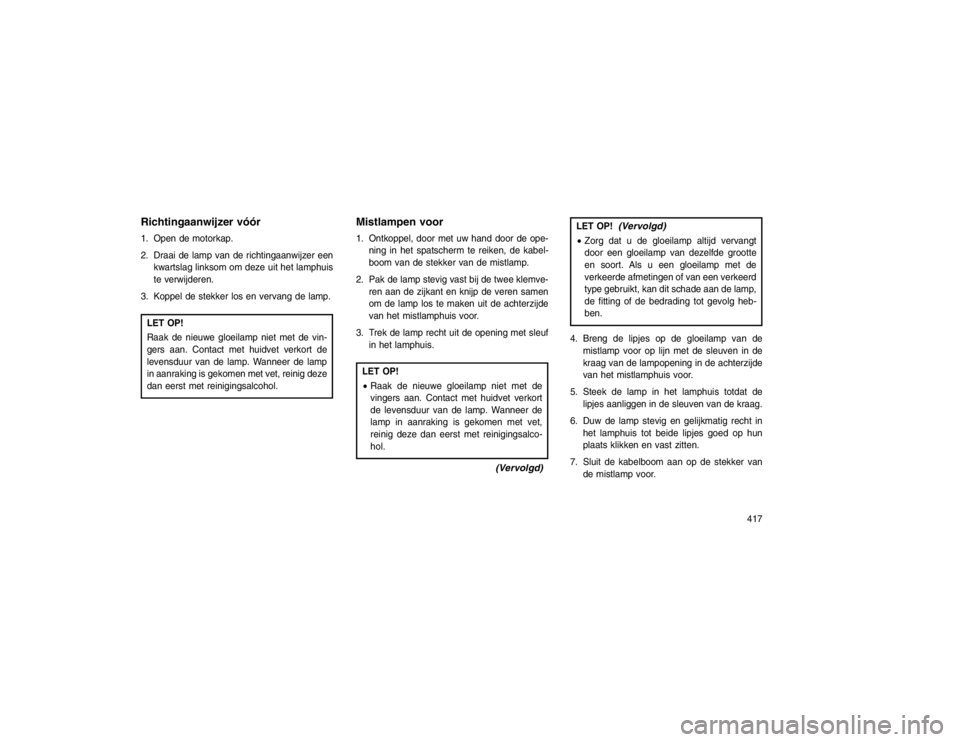

Richtingaanwijzer vóór1. Open de motorkap.
2. Draai de lamp van de richtingaanwijzer eenkwartslag linksom om deze uit het lamphuis
te verwijderen.
3. Koppel de stekker los en vervang de lamp.LET OP!
Raak de nieuwe gloeilamp niet met de vin-
gers aan. Contact met huidvet verkort de
levensduur van de lamp. Wanneer de lamp
in aanraking is gekomen met vet, reinig deze
dan eerst met reinigingsalcohol.
Mistlampen voor1. Ontkoppel, door met uw hand door de ope- ning in het spatscherm te reiken, de kabel-
boom van de stekker van de mistlamp.
2. Pak de lamp stevig vast bij de twee klemve- ren aan de zijkant en knijp de veren samen
om de lamp los te maken uit de achterzijde
van het mistlamphuis voor.
3. Trek de lamp recht uit de opening met sleuf in het lamphuis.LET OP!
Raak de nieuwe gloeilamp niet met de
vingers aan. Contact met huidvet verkort
de levensduur van de lamp. Wanneer de
lamp in aanraking is gekomen met vet,
reinig deze dan eerst met reinigingsalco-
hol.
(Vervolgd)
LET OP!
(Vervolgd)
Zorg dat u de gloeilamp altijd vervangt
door een gloeilamp van dezelfde grootte
en soort. Als u een gloeilamp met de
verkeerde afmetingen of van een verkeerd
type gebruikt, kan dit schade aan de lamp,
de fitting of de bedrading tot gevolg heb-
ben.
4. Breng de lipjes op de gloeilamp van de mistlamp voor op lijn met de sleuven in de
kraag van de lampopening in de achterzijde
van het mistlamphuis voor.
5. Steek de lamp in het lamphuis totdat de lipjes aanliggen in de sleuven van de kraag.
6. Duw de lamp stevig en gelijkmatig recht in het lamphuis tot beide lipjes goed op hun
plaats klikken en vast zitten.
7. Sluit de kabelboom aan op de stekker van de mistlamp voor.
417

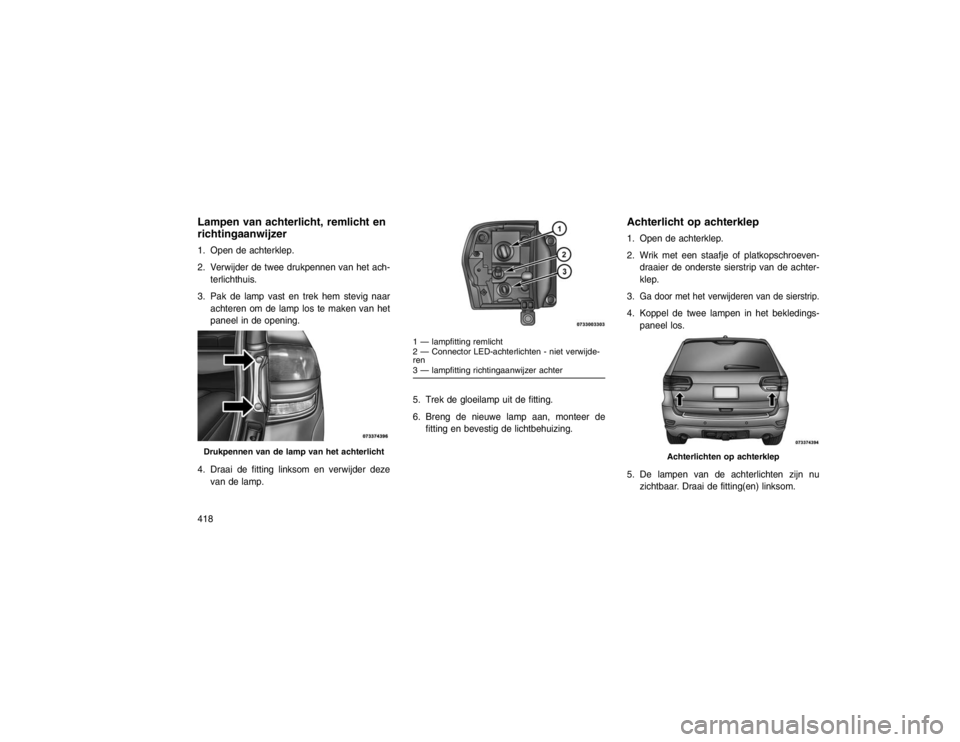

Lampen van achterlicht, remlicht en
richtingaanwijzer1. Open de achterklep.
2. Verwijder de twee drukpennen van het ach-terlichthuis.
3. Pak de lamp vast en trek hem stevig naar achteren om de lamp los te maken van het
paneel in de opening.
4. Draai de fitting linksom en verwijder deze van de lamp. 5. Trek de gloeilamp uit de fitting.
6. Breng de nieuwe lamp aan, monteer de
fitting en bevestig de lichtbehuizing.
Achterlicht op achterklep1. Open de achterklep.
2. Wrik met een staafje of platkopschroeven-draaier de onderste sierstrip van de achter-
klep.
3.
Ga door met het verwijderen van de sierstrip.
4. Koppel de twee lampen in het bekledings- paneel los.
5. De lampen van de achterlichten zijn nu zichtbaar. Draai de fitting(en) linksom.
Drukpennen van de lamp van het achterlicht
1 — lampfitting remlicht
2 — Connector LED-achterlichten - niet verwijde-
ren
3 — lampfitting richtingaanwijzer achter
Achterlichten op achterklep
418

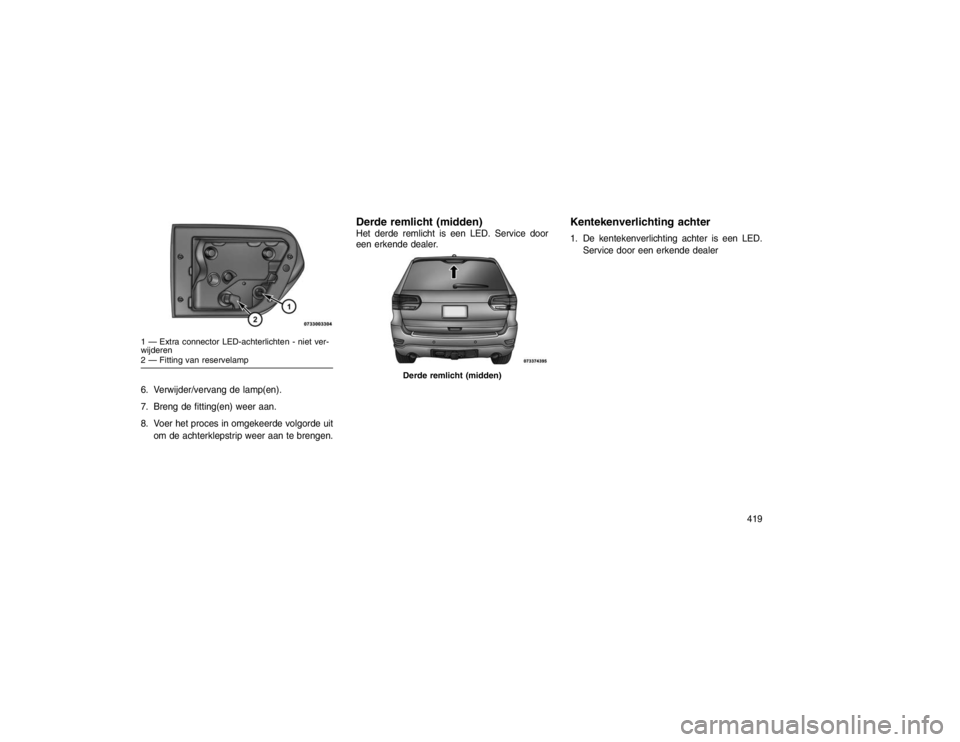

6. Verwijder/vervang de lamp(en).
7. Breng de fitting(en) weer aan.
8. Voer het proces in omgekeerde volgorde uitom de achterklepstrip weer aan te brengen.
Derde remlicht (midden)Het derde remlicht is een LED. Service door
een erkende dealer.
Kentekenverlichting achter1. De kentekenverlichting achter is een LED.Service door een erkende dealer
1 — Extra connector LED-achterlichten - niet ver-
wijderen
2 — Fitting van reservelamp
Derde remlicht (midden)
419

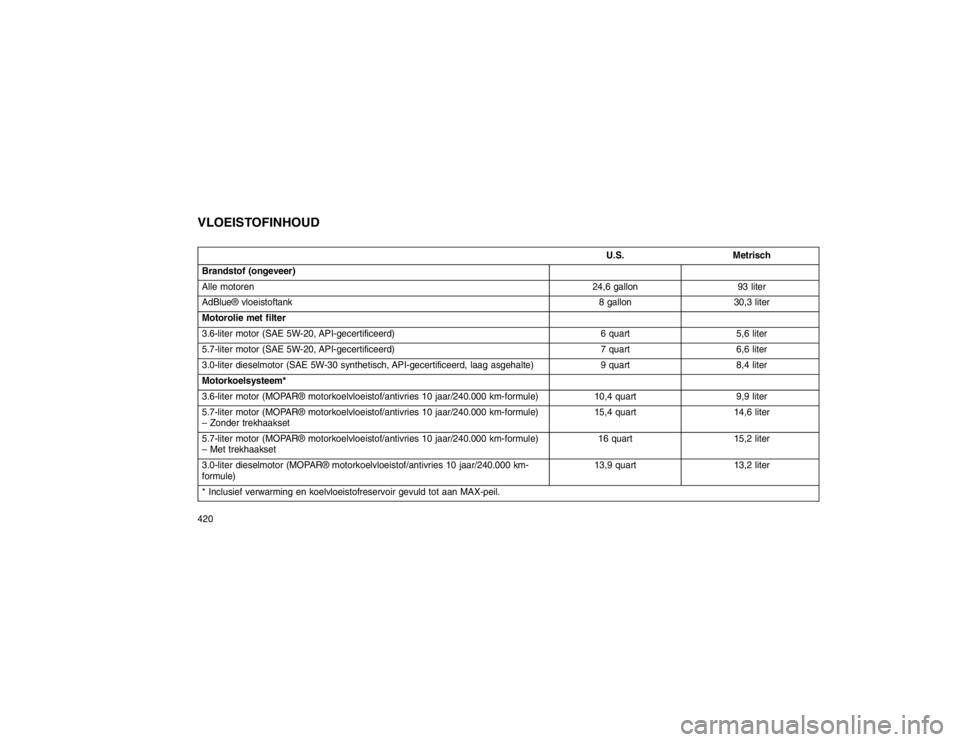

VLOEISTOFINHOUD
U.S.Metrisch
Brandstof (ongeveer)
Alle motoren 24,6 gallon93 liter
AdBlue® vloeistoftank 8 gallon30,3 liter
Motorolie met filter
3.6-liter motor (SAE 5W-20, API-gecertificeerd) 6 quart5,6 liter
5.7-liter motor (SAE 5W-20, API-gecertificeerd) 7 quart6,6 liter
3.0-liter dieselmotor (SAE 5W-30 synthetisch, API-gecertificeerd, laag asgehalte) 9 quart8,4 liter
Motorkoelsysteem*
3.6-liter motor (MOPAR® motorkoelvloeistof/antivries 10 jaar/240.000 km-formule) 10,4 quart9,9 liter
5.7-liter motor (MOPAR® motorkoelvloeistof/antivries 10 jaar/240.000 km-formule)
– Zonder trekhaakset 15,4 quart
14,6 liter
5.7-liter motor (MOPAR® motorkoelvloeistof/antivries 10 jaar/240.000 km-formule)
– Met trekhaakset 16 quart
15,2 liter
3.0-liter dieselmotor (MOPAR® motorkoelvloeistof/antivries 10 jaar/240.000 km-
formule) 13,9 quart
13,2 liter
* Inclusief verwarming en koelvloeistofreservoir gevuld tot aan MAX-peil.
420

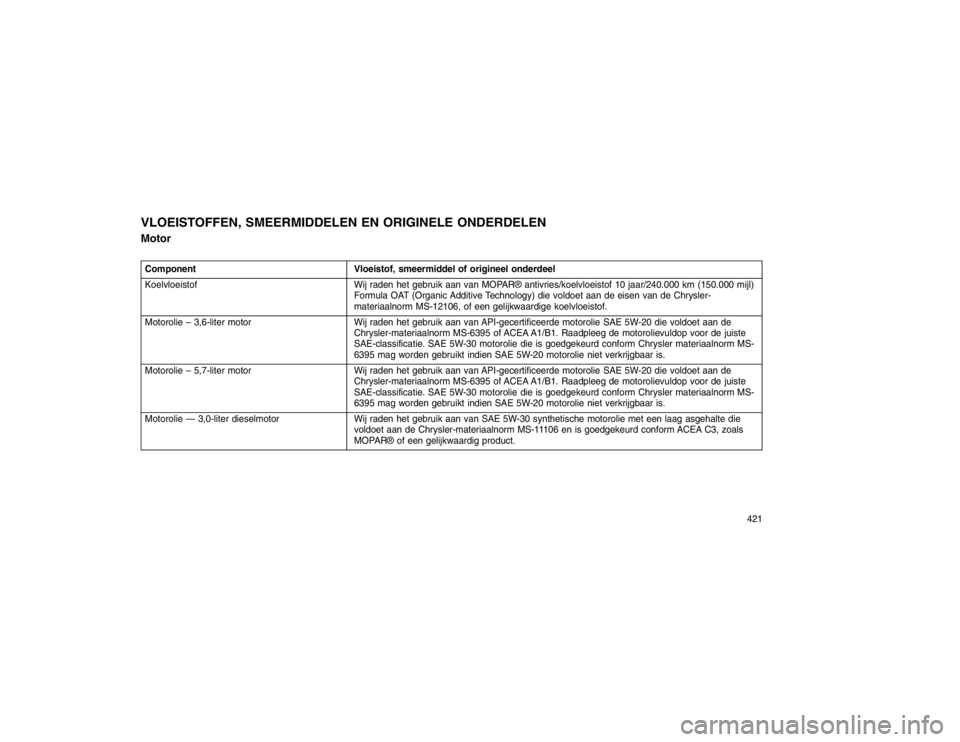

VLOEISTOFFEN, SMEERMIDDELEN EN ORIGINELE ONDERDELEN
MotorComponentVloeistof, smeermiddel of origineel onderdeel
Koelvloeistof Wij raden het gebruik aan van MOPAR® antivries/koelvloeistof 10 jaar/240.000 km (150.000 mijl)
Formula OAT (Organic Additive Technology) die voldoet aan de eisen van de Chrysler-
materiaalnorm MS-12106, of een gelijkwaardige koelvloeistof.
Motorolie – 3,6-liter motor Wij raden het gebruik aan van API-gecertificeerde motorolie SAE 5W-20 die voldoet aan de
Chrysler-materiaalnorm MS-6395 of ACEA A1/B1. Raadpleeg de motorolievuldop voor de juiste
SAE-classificatie. SAE 5W-30 motorolie die is goedgekeurd conform Chrysler materiaalnorm MS-
6395 mag worden gebruikt indien SAE 5W-20 motorolie niet verkrijgbaar is.
Motorolie – 5,7-liter motor Wij raden het gebruik aan van API-gecertificeerde motorolie SAE 5W-20 die voldoet aan de
Chrysler-materiaalnorm MS-6395 of ACEA A1/B1. Raadpleeg de motorolievuldop voor de juiste
SAE-classificatie. SAE 5W-30 motorolie die is goedgekeurd conform Chrysler materiaalnorm MS-
6395 mag worden gebruikt indien SAE 5W-20 motorolie niet verkrijgbaar is.
Motorolie — 3,0-liter dieselmotor Wij raden het gebruik aan van SAE 5W-30 synthetische motorolie met een laag asgehalte die
voldoet aan de Chrysler-materiaalnorm MS-11106 en is goedgekeurd conform ACEA C3, zoals
MOPAR® of een gelijkwaardig product.
421

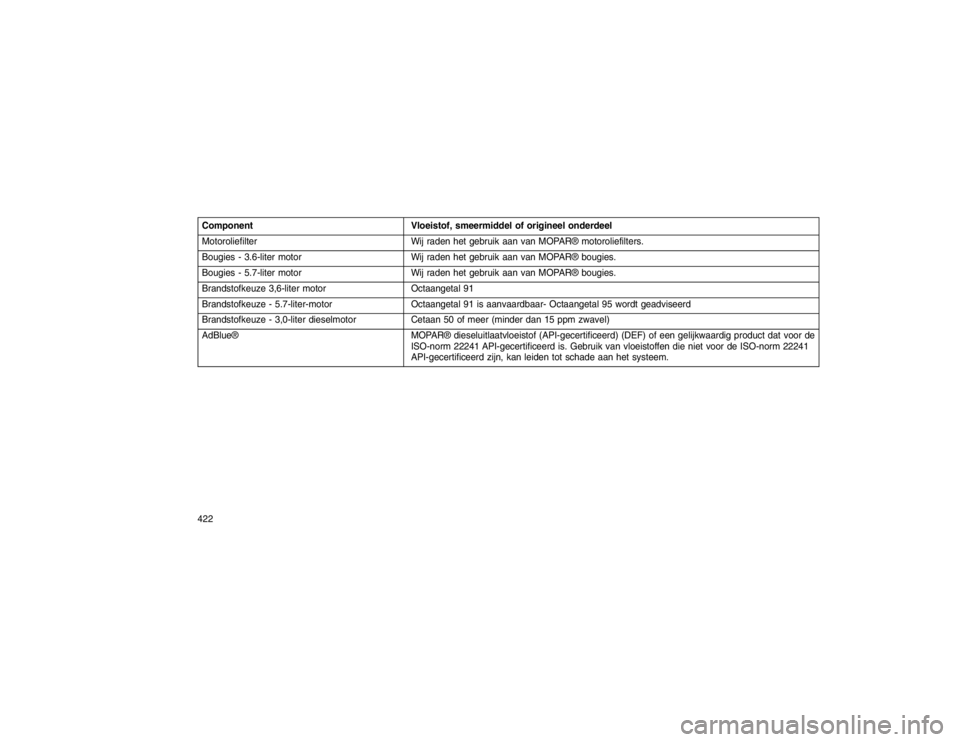

ComponentVloeistof, smeermiddel of origineel onderdeel
Motoroliefilter Wij raden het gebruik aan van MOPAR® motoroliefilters.
Bougies - 3.6-liter motor Wij raden het gebruik aan van MOPAR® bougies.
Bougies - 5.7-liter motor Wij raden het gebruik aan van MOPAR® bougies.
Brandstofkeuze 3,6-liter motor Octaangetal 91
Brandstofkeuze - 5.7-liter-motor Octaangetal 91 is aanvaardbaar- Octaangetal 95 wordt geadviseerd
Brandstofkeuze - 3,0-liter dieselmotor Cetaan 50 of meer (minder dan 15 ppm zwavel)
AdBlue® MOPAR® dieseluitlaatvloeistof (API-gecertificeerd) (DEF) of een gelijkwaardig product dat voor de
ISO-norm 22241 API-gecertificeerd is. Gebruik van vloeistoffen die niet voor de ISO-norm 22241
API-gecertificeerd zijn, kan leiden tot schade aan het systeem.
422

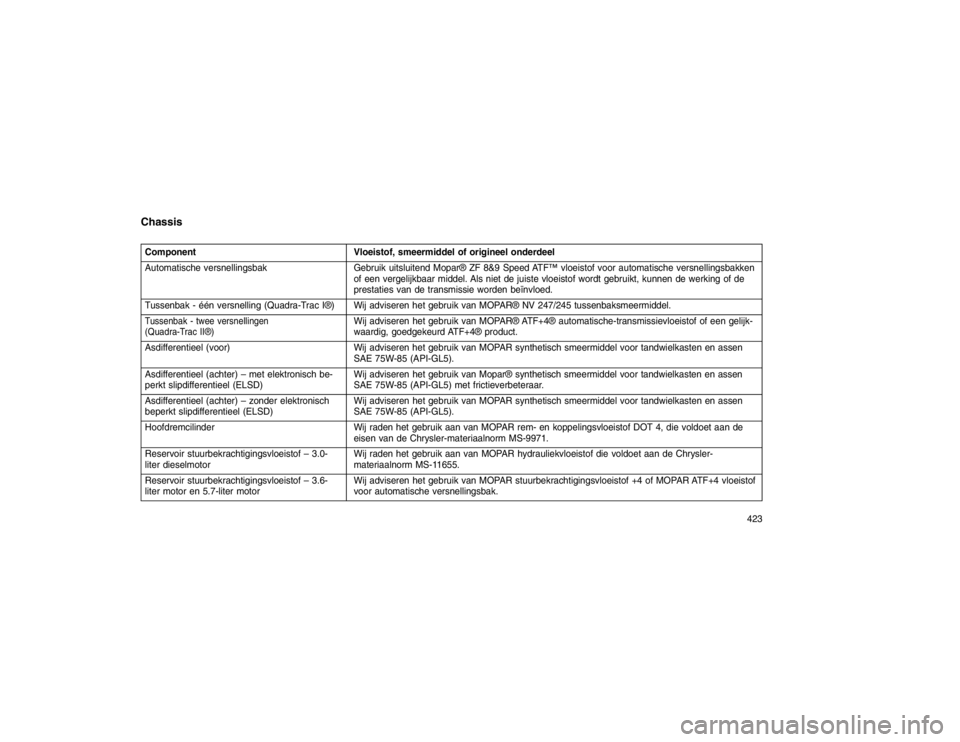

ChassisComponentVloeistof, smeermiddel of origineel onderdeel
Automatische versnellingsbak Gebruik uitsluitend Mopar® ZF 8&9 Speed ATF™ vloeistof voor automatische versnellingsbakken of een vergelijkbaar middel. Als niet de juiste vloeistof wordt gebruikt, kunnen de werking of de
prestaties van de transmissie worden beïnvloed.
Tussenbak - één versnelling (Quadra-Trac I®) Wij adviseren het gebruik van MOPAR® NV 247/245 tussenbaksmeermiddel.Tussenbak - twee versnellingen
(Quadra-Trac II®)
Wij adviseren het gebruik van MOPAR® ATF+4® automatische-transmissievloeistof of een gelijk-
waardig, goedgekeurd ATF+4® product.
Asdifferentieel (voor) Wij adviseren het gebruik van MOPAR synthetisch smeermiddel voor tandwielkasten en assen
SAE 75W-85 (API-GL5).
Asdifferentieel (achter) – met elektronisch be-
perkt slipdifferentieel (ELSD) Wij adviseren het gebruik van Mopar® synthetisch smeermiddel voor tandwielkasten en assen
SAE 75W-85 (API-GL5) met frictieverbeteraar.
Asdifferentieel (achter) – zonder elektronisch
beperkt slipdifferentieel (ELSD) Wij adviseren het gebruik van MOPAR synthetisch smeermiddel voor tandwielkasten en assen
SAE 75W-85 (API-GL5).
Hoofdremcilinder Wij raden het gebruik aan van MOPAR rem- en koppelingsvloeistof DOT 4, die voldoet aan de
eisen van de Chrysler-materiaalnorm MS-9971.
Reservoir stuurbekrachtigingsvloeistof – 3.0-
liter dieselmotor Wij raden het gebruik aan van MOPAR hydrauliekvloeistof die voldoet aan de Chrysler-
materiaalnorm MS-11655.
Reservoir stuurbekrachtigingsvloeistof – 3.6-
liter motor en 5.7-liter motor Wij adviseren het gebruik van MOPAR stuurbekrachtigingsvloeistof +4 of MOPAR ATF+4 vloeistof
voor automatische versnellingsbak.
423

424

8

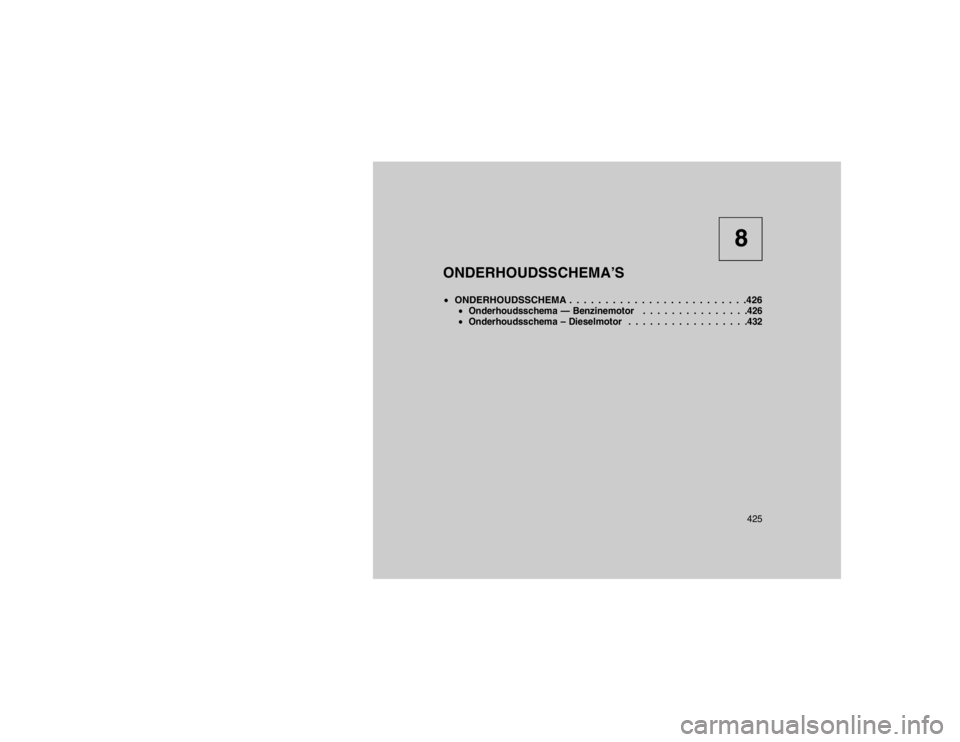

ONDERHOUDSSCHEMA’S
 ONDERHOUDSSCHEMA . . . . . . . . . . . . . . . . . . . . . . . . .426
Onderhoudsschema — Benzinemotor . . . . . . . . . . . . . . .426
 Onderhoudsschema – Dieselmotor . . . . . . . . . . . . . . . . .432
425

ONDERHOUDSSCHEMA
Onderhoudsschema —
BenzinemotorDe geplande onderhoudsbeurten in deze hand-
leiding moeten op de aangeduide tijdstippen of
kilometerstanden worden uitgevoerd om uw ga-
rantie te behouden en optimale betrouwbaar-
heid en prestaties van de auto te garanderen.
Bij veeleisend gebruik, bijvoorbeeld door het
rijden in stoffige omgevingen of veel korte ritten,
is mogelijk meer onderhoud vereist. Laat ook
telkens inspectie en onderhoud uitvoeren wan-
neer u een defect vermoedt.
De indicator voor olieverversing herinnert u
eraan dat uw auto een onderhoudsbeurt nodig
heeft.
Bij auto’s met een bestuurdersinformatiedisplay
(DID) wordt het bericht"Oil Change Required"
(olie verversen) weergegeven op het DID en er
klinkt een geluidssignaal om aan te geven dat
de olie ververst moet worden. Het bericht voor olieverversing wordt telkens
ongeveer 11.200 km (7.000 mijl) na de laatste
olieverversing weergegeven. Laat het onder-
houd zo snel mogelijk, binnen 800 km (500 mijl),
uitvoeren.
OPMERKING:

Het systeem houdt geen rekening met de
tijd die is verstreken sinds de laatste
olieverversing. Ververs de olie van uw
auto als de laatste verversingsbeurt lan-
ger dan twaalf maanden geleden is, ook
wanneer het bericht voor olieverversing
NIET wordt weergegeven.
 Ververs de olie van uw auto vaker als u de
auto gedurende langere tijd gebruikt als
terreinwagen.
Onder geen beding mogen de intervalter-
mijnen voor olieverversing groter zijn dan
7,500 miles (12 000 km) of 12 maanden,
afhankelijk van wat eerst komt.
De erkende dealer reset de indicator voor olie-
verversing nadat de geplande olieverversing is
uitgevoerd. Als deze geplande oliebeurt wordt
uitgevoerd door iemand anders dan uw erkende
dealer, kan het bericht worden gerest door de
stappen te volgen in de paragraaf "Elektronisch
voertuiginformatiecentrum (EVIC)" in het hoofd-
stuk "Het instrumentenpaneel".
426
