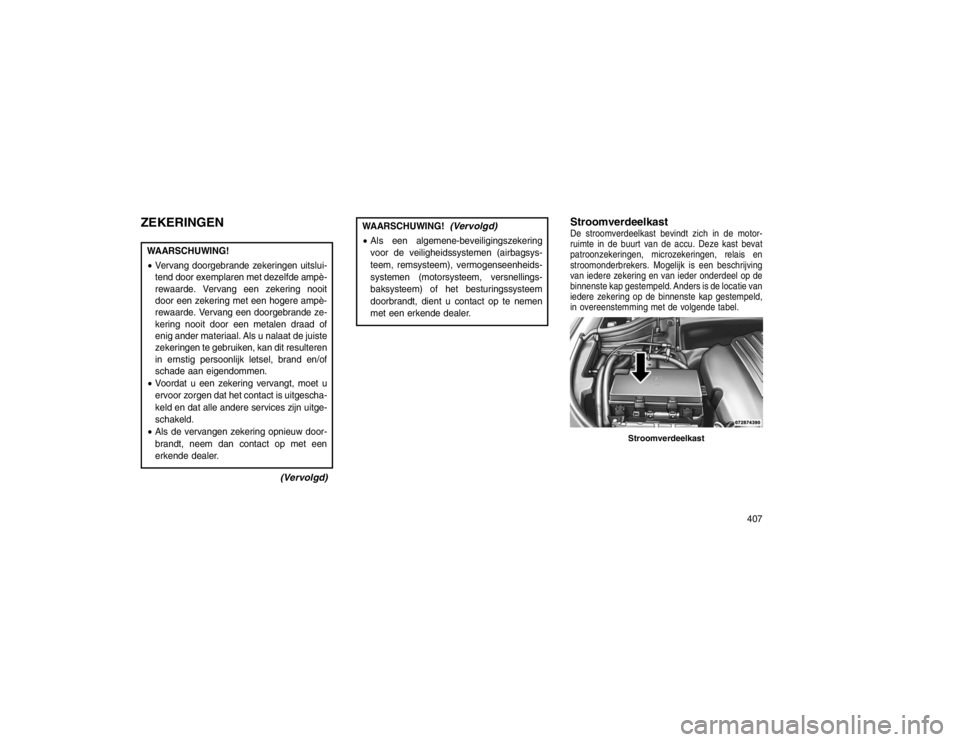

ZEKERINGENWAARSCHUWING!
Vervang doorgebrande zekeringen uitslui-
tend door exemplaren met dezelfde ampè-
rewaarde. Vervang een zekering nooit
door een zekering met een hogere ampè-
rewaarde. Vervang een doorgebrande ze-
kering nooit door een metalen draad of
enig ander materiaal. Als u nalaat de juiste
zekeringen te gebruiken, kan dit resulteren
in ernstig persoonlijk letsel, brand en/of
schade aan eigendommen.
 Voordat u een zekering vervangt, moet u
ervoor zorgen dat het contact is uitgescha-
keld en dat alle andere services zijn uitge-
schakeld.
 Als de vervangen zekering opnieuw door-
brandt, neem dan contact op met een
erkende dealer.
(Vervolgd)
WAARSCHUWING!
(Vervolgd)
 Als een algemene-beveiligingszekering
voor de veiligheidssystemen (airbagsys-
teem, remsysteem), vermogenseenheids-
systemen (motorsysteem, versnellings-
baksysteem) of het besturingssysteem
doorbrandt, dient u contact op te nemen
met een erkende dealer.
StroomverdeelkastDe stroomverdeelkast bevindt zich in de motor-
ruimte in de buurt van de accu. Deze kast bevat
patroonzekeringen, microzekeringen, relais en
stroomonderbrekers. Mogelijk is een beschrijving
van iedere zekering en van ieder onderdeel op de
binnenste kap gestempeld. Anders is de locatie van
iedere zekering op de binnenste kap gestempeld,
in overeenstemming met de volgende tabel.
Stroomverdeelkast
407

LocatiePatroonzekering Microzekering Omschrijving
F03 60 A geel – Radiateurventilator
F05 40 A groen –Compressor van luchtvering - indien aanwezig
F06 40 A groen –Pomp van antiblokkeerremmen / elektronisch stabiliteits-
regelsysteem
F07 40 A groen –Elektromagneet startmotor
F08 20 A blauw –Emissiesensoren (alleen dieselmotor)
F09 30 A roze –Dieselbrandstofverwarming (alleen dieselmotor)
F10 40 A groen –Carrosserie-controller / buitenverlichting 2
F11 30 A roze –Elektrische rem van trekhaak - indien aanwezig
F12 40 A groen –Carrosserie-controller 3 / centrale portiervergrendeling
F13 40 A groen – Aanjagermotor voor
F14 40 A groen –Carrosserie-controller 4 / interieurverlichting 2
F17 30 A roze –Koplampsproeier - indien aanwezig
F19 20 A blauw –Elektromagneet hoofdsteun - indien aanwezig
F20 30 A roze –Module passagiersportier
F22 20 A blauw – Motorregelmodule
F23 30 A roze – Interieurverlichting 1
408

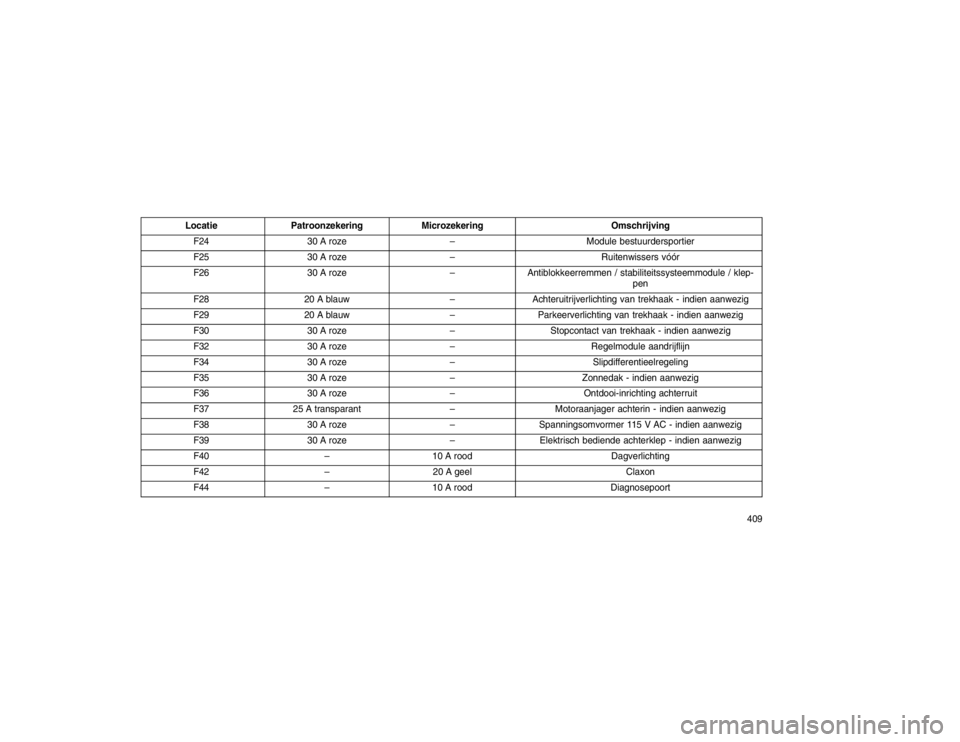

LocatiePatroonzekering Microzekering Omschrijving
F24 30 A roze –Module bestuurdersportier
F25 30 A roze – Ruitenwissers vóór
F26 30 A roze –Antiblokkeerremmen / stabiliteitssysteemmodule / klep-
pen
F28 20 A blauw –Achteruitrijverlichting van trekhaak - indien aanwezig
F29 20 A blauw –Parkeerverlichting van trekhaak - indien aanwezig
F30 30 A roze –Stopcontact van trekhaak - indien aanwezig
F32 30 A roze –Regelmodule aandrijflijn
F34 30 A roze – Slipdifferentieelregeling
F35 30 A roze –Zonnedak - indien aanwezig
F36 30 A roze –Ontdooi-inrichting achterruit
F37 25 A transparant –Motoraanjager achterin - indien aanwezig
F38 30 A roze –Spanningsomvormer 115 V AC - indien aanwezig
F39 30 A roze –Elektrisch bediende achterklep - indien aanwezig
F40 –10 A rood Dagverlichting
F42 –20 A geel Claxon
F44 –10 A rood Diagnosepoort
409

LocatiePatroonzekering Microzekering Omschrijving
F46 –10 A rood Bandenspanningscontrole - indien aanwezig
F49 –10 A rood Geïntegreerd centrale deel/klimaatregeling
F50 –20 A geel Luchtveringregelmodule - indien aanwezig
F51 –15 A blauwContactschakelaarmodule/startcontact zonder sleutel/
vergrendeling stuurkolom
F52 –5 A geelbruin Accusensor
F53 –20 A geelTrekhaak - Linker richtingaanwijzer/remlicht - indien aan-
wezig
F55 –10 A rood DTV / DSRC
F56 –15 A blauw Extra inhoud (alleen dieselmotor)
F57 –15 A blauw HID-koplampen links - indien aanwezig
F59 –10 A rood Ontluchtingspomp (alleen dieselmotor)
F60 –15 A blauw Transmissieregelmodule
F61 –10 A roodTransmissieregelmodule / PM-sensor (alleen dieselmo-
tor)
F62 –10 A rood Koppeling airconditioning
F63 –20 A geel Bobines (benzine), ureumverwarming (diesel)
F64 –25 A transparant Brandstofverstuivers / aandrijflijn
410

LocatiePatroonzekering Microzekering Omschrijving
F66 –10 A roodZonnedak / schakelaars voor passagiersramen / regen-
sensor
F67 –15 A blauwCD/DVD-/Bluetooth handsfree-module - indien aanwezig
F68 –20 A geel Motor achterruitwisser
F69 –15 A blauw Zoeklicht voeding - indien aanwezig
F70 –20 A geel Brandstofpomp van de motor
F71 –30 A groen Audioversterker
F73 –15 A blauw HID-koplamp rechts - indien aanwezig
F74 –20 A geel Vacuümpomp remsysteem - indien aanwezig
F76 –10 A roodAntiblokkeerremmen / elektronisch stabiliteitsregelsys-
teem
F77 –10 A roodRegelmodule aandrijflijn / voorasontkoppelingsmodule
F78 –10 A roodMotorregelmodule/elektrische stuurbekrachtiging - indien
aanwezig
F80 –10 A rood Universele garagedeuropener/kompas/anti-
inbraakmodule
F81 –20 A geelRichtingaanwijzer rechts / remlichten van trekhaak
F82 –10 A rood Regelmodule van stuurkolom / cruisecontrol
411

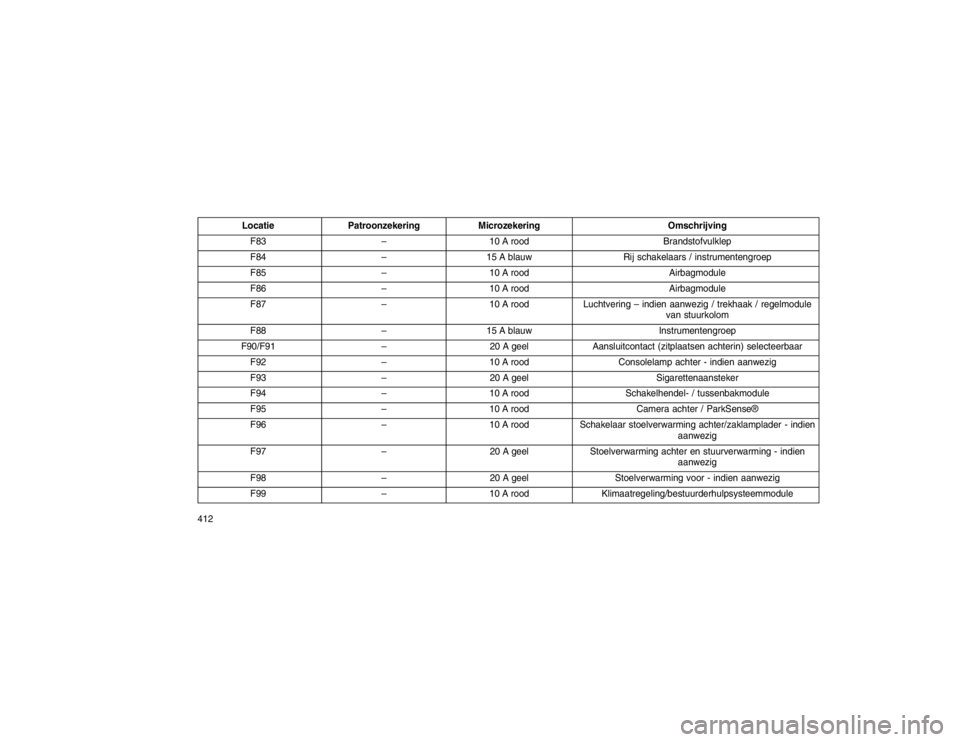

LocatiePatroonzekering Microzekering Omschrijving
F83 –10 A rood Brandstofvulklep
F84 –15 A blauw Rij schakelaars / instrumentengroep
F85 –10 A rood Airbagmodule
F86 –10 A rood Airbagmodule
F87 –10 A roodLuchtvering – indien aanwezig / trekhaak / regelmodule
van stuurkolom
F88 –15 A blauw Instrumentengroep
F90/F91 –20 A geelAansluitcontact (zitplaatsen achterin) selecteerbaar
F92 –10 A rood Consolelamp achter - indien aanwezig
F93 –20 A geel Sigarettenaansteker
F94 –10 A rood Schakelhendel- / tussenbakmodule
F95 –10 A rood Camera achter / ParkSense®
F96 –10 A roodSchakelaar stoelverwarming achter/zaklamplader - indien
aanwezig
F97 –20 A geelStoelverwarming achter en stuurverwarming - indien
aanwezig
F98 –20 A geel Stoelverwarming voor - indien aanwezig
F99 –10 A rood Klimaatregeling/bestuurderhulpsysteemmodule
412

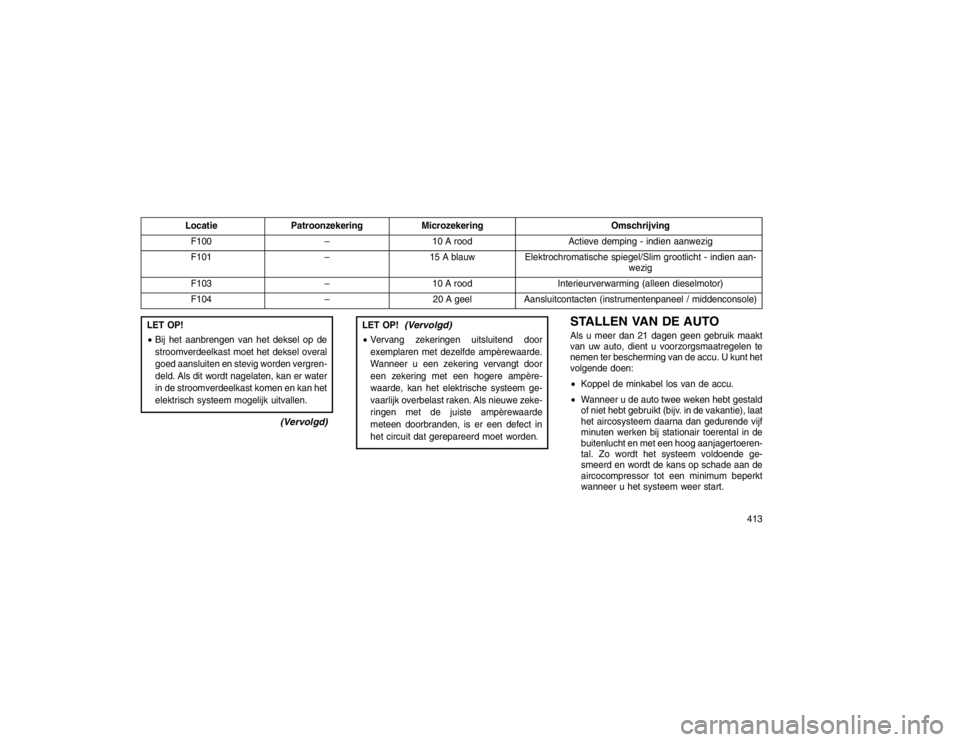

LocatiePatroonzekering Microzekering Omschrijving
F100 –10 A rood Actieve demping - indien aanwezig
F101 –15 A blauwElektrochromatische spiegel/Slim grootlicht - indien aan-
wezig
F103 –10 A rood Interieurverwarming (alleen dieselmotor)
F104 –20 A geelAansluitcontacten (instrumentenpaneel / middenconsole)
LET OP!
Bij het aanbrengen van het deksel op de
stroomverdeelkast moet het deksel overal
goed aansluiten en stevig worden vergren-
deld. Als dit wordt nagelaten, kan er water
in de stroomverdeelkast komen en kan het
elektrisch systeem mogelijk uitvallen.
(Vervolgd)
LET OP!
(Vervolgd)
 Vervang zekeringen uitsluitend door
exemplaren met dezelfde ampèrewaarde.
Wanneer u een zekering vervangt door
een zekering met een hogere ampère-
waarde, kan het elektrische systeem ge-
vaarlijk overbelast raken. Als nieuwe zeke-
ringen met de juiste ampèrewaarde
meteen doorbranden, is er een defect in
het circuit dat gerepareerd moet worden.
STALLEN VAN DE AUTOAls u meer dan 21 dagen geen gebruik maakt
van uw auto, dient u voorzorgsmaatregelen te
nemen ter bescherming van de accu. U kunt het
volgende doen:
 Koppel de minkabel los van de accu.
 Wanneer u de auto twee weken hebt gestald
of niet hebt gebruikt (bijv. in de vakantie), laat
het aircosysteem daarna dan gedurende vijf
minuten werken bij stationair toerental in de
buitenlucht en met een hoog aanjagertoeren-
tal. Zo wordt het systeem voldoende ge-
smeerd en wordt de kans op schade aan de
aircocompressor tot een minimum beperkt
wanneer u het systeem weer start.
413

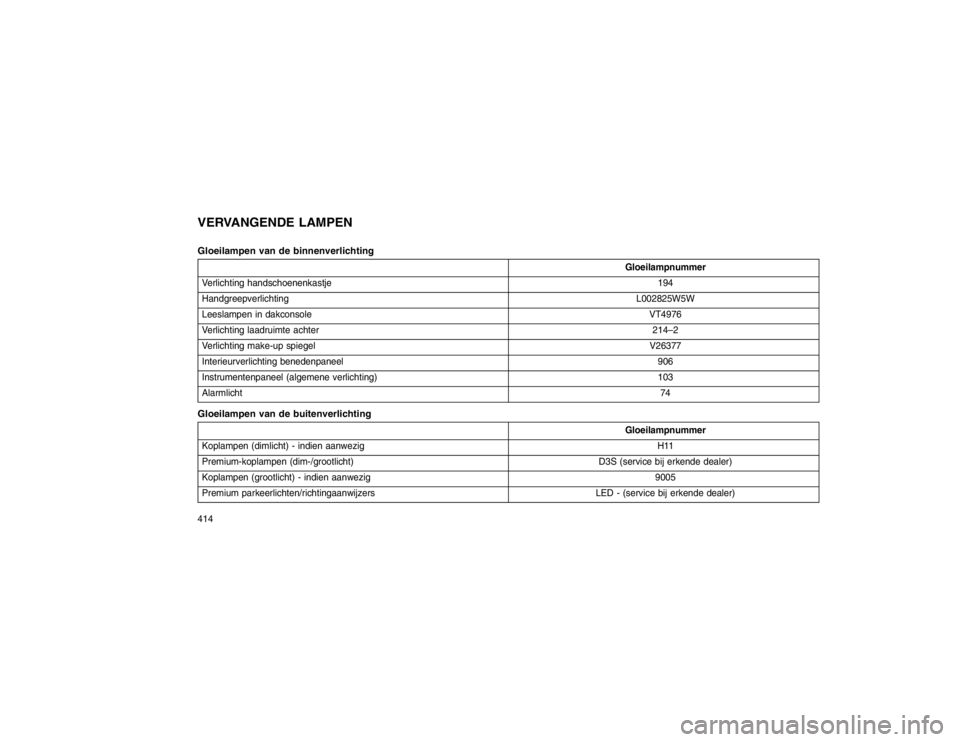

VERVANGENDE LAMPEN
Gloeilampen van de binnenverlichting
Gloeilampnummer
Verlichting handschoenenkastje 194
Handgreepverlichting L002825W5W
Leeslampen in dakconsole VT4976
Verlichting laadruimte achter 214–2
Verlichting make-up spiegel V26377
Interieurverlichting benedenpaneel 906
Instrumentenpaneel (algemene verlichting) 103
Alarmlicht 74
Gloeilampen van de buitenverlichting
Gloeilampnummer
Koplampen (dimlicht) - indien aanwezig H11
Premium-koplampen (dim-/grootlicht) D3S (service bij erkende dealer)
Koplampen (grootlicht) - indien aanwezig 9005
Premium parkeerlichten/richtingaanwijzers LED - (service bij erkende dealer)
414

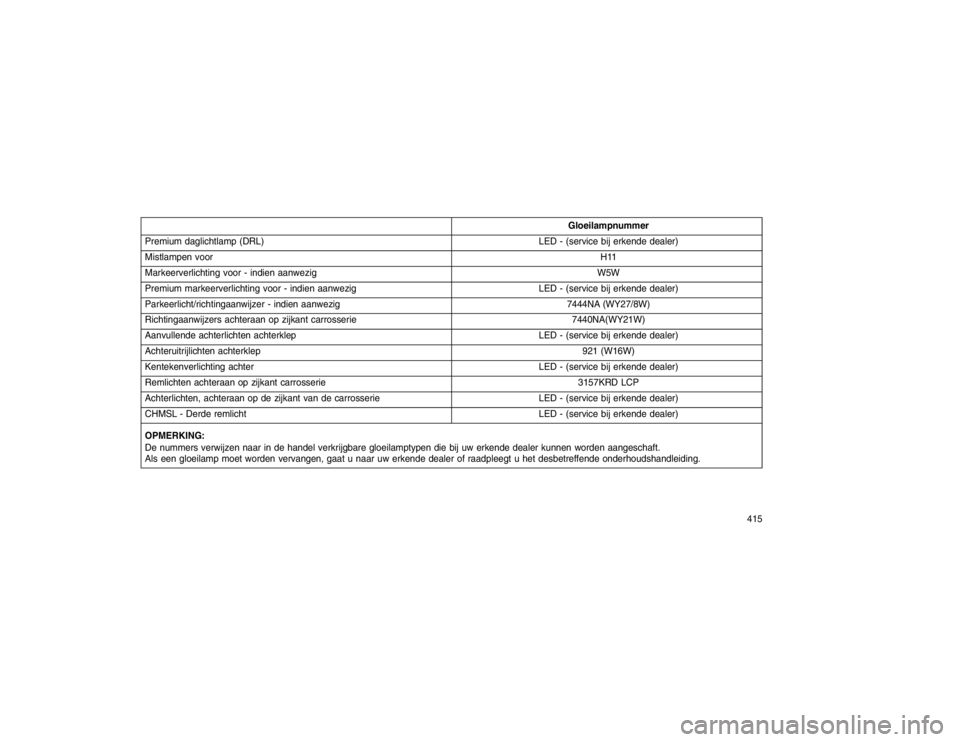

Gloeilampnummer
Premium daglichtlamp (DRL) LED - (service bij erkende dealer)
Mistlampen voor H11
Markeerverlichting voor - indien aanwezig W5W
Premium markeerverlichting voor - indien aanwezig LED - (service bij erkende dealer)
Parkeerlicht/richtingaanwijzer - indien aanwezig 7444NA (WY27/8W)
Richtingaanwijzers achteraan op zijkant carrosserie 7440NA(WY21W)
Aanvullende achterlichten achterklep LED - (service bij erkende dealer)
Achteruitrijlichten achterklep 921 (W16W)
Kentekenverlichting achter LED - (service bij erkende dealer)
Remlichten achteraan op zijkant carrosserie 3157KRD LCP
Achterlichten, achteraan op de zijkant van de carrosserie LED - (service bij erkende dealer)
CHMSL - Derde remlicht LED - (service bij erkende dealer)
OPMERKING:
De nummers verwijzen naar in de handel verkrijgbare gloeilamptypen die bij uw erkende dealer kunnen worden aangeschaft.
Als een gloeilamp moet worden vervangen, gaat u naar uw erkende dealer of raadpleegt u het desbetreffende onderhoudshandleiding.
415

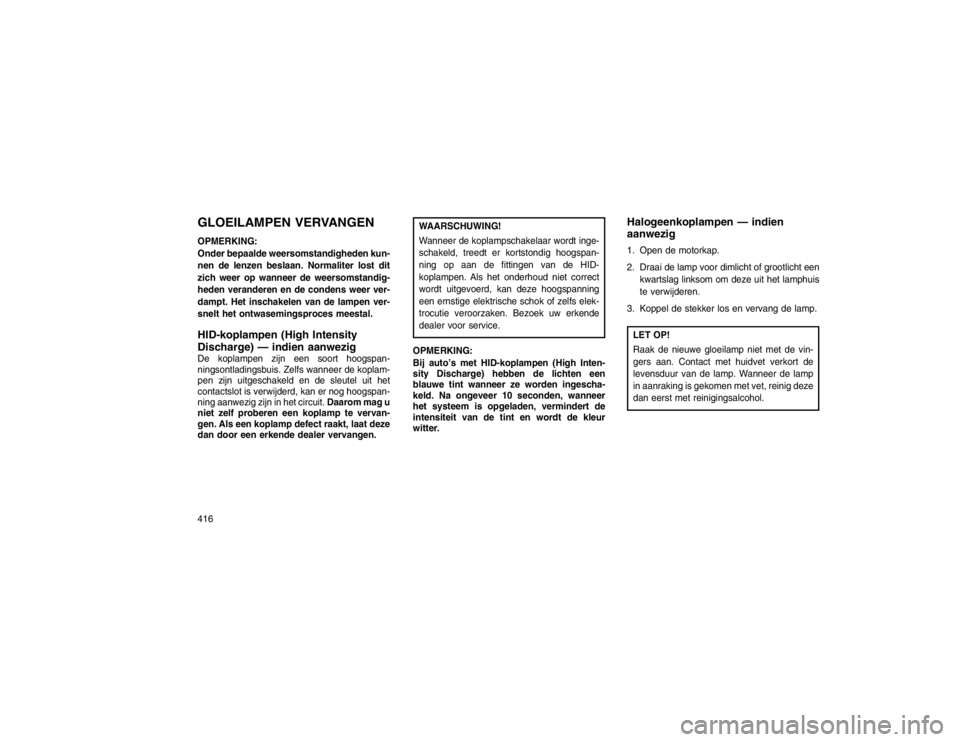

GLOEILAMPEN VERVANGENOPMERKING:
Onder bepaalde weersomstandigheden kun-
nen de lenzen beslaan. Normaliter lost dit
zich weer op wanneer de weersomstandig-
heden veranderen en de condens weer ver-
dampt. Het inschakelen van de lampen ver-
snelt het ontwasemingsproces meestal.HID-koplampen (High Intensity
Discharge) — indien aanwezigDe koplampen zijn een soort hoogspan-
ningsontladingsbuis. Zelfs wanneer de koplam-
pen zijn uitgeschakeld en de sleutel uit het
contactslot is verwijderd, kan er nog hoogspan-
ning aanwezig zijn in het circuit.Daarom mag u
niet zelf proberen een koplamp te vervan-
gen. Als een koplamp defect raakt, laat deze
dan door een erkende dealer vervangen.
WAARSCHUWING!
Wanneer de koplampschakelaar wordt inge-
schakeld, treedt er kortstondig hoogspan-
ning op aan de fittingen van de HID-
koplampen. Als het onderhoud niet correct
wordt uitgevoerd, kan deze hoogspanning
een ernstige elektrische schok of zelfs elek-
trocutie veroorzaken. Bezoek uw erkende
dealer voor service.
OPMERKING:
Bij auto’s met HID-koplampen (High Inten-
sity Discharge) hebben de lichten een
blauwe tint wanneer ze worden ingescha-
keld. Na ongeveer 10 seconden, wanneer
het systeem is opgeladen, vermindert de
intensiteit van de tint en wordt de kleur
witter.
Halogeenkoplampen — indien
aanwezig1. Open de motorkap.
2. Draai de lamp voor dimlicht of grootlicht een kwartslag linksom om deze uit het lamphuis
te verwijderen.
3. Koppel de stekker los en vervang de lamp.LET OP!
Raak de nieuwe gloeilamp niet met de vin-
gers aan. Contact met huidvet verkort de
levensduur van de lamp. Wanneer de lamp
in aanraking is gekomen met vet, reinig deze
dan eerst met reinigingsalcohol.
