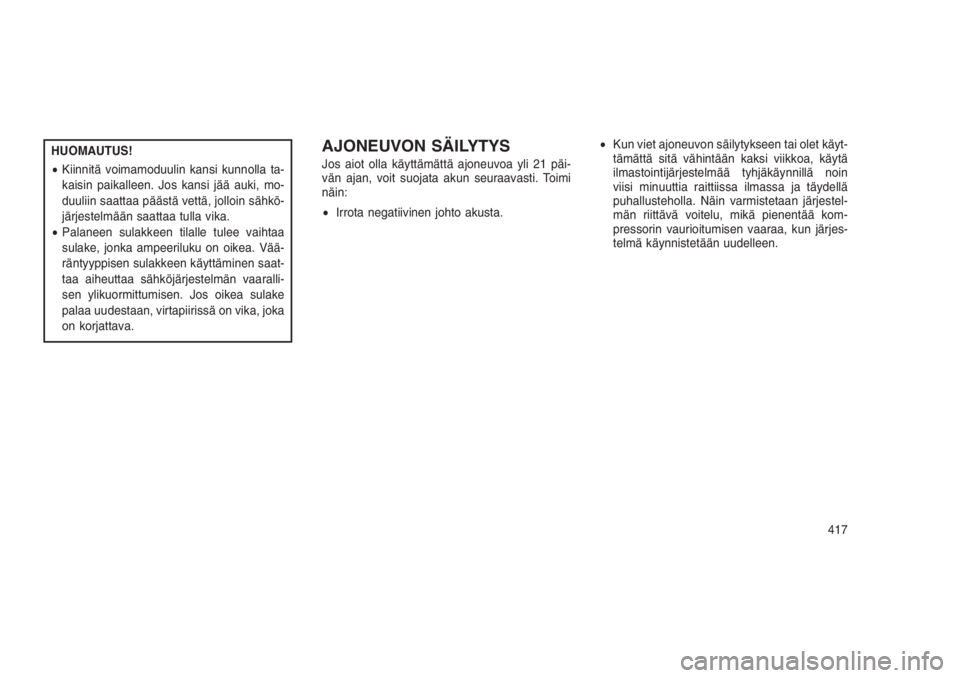

HUOMAUTUS!
•Kiinnitä voimamoduulin kansi kunnolla ta-
kaisin paikalleen. Jos kansi jää auki, mo-
duuliin saattaa päästä vettä, jolloin sähkö-
järjestelmään saattaa tulla vika.
•Palaneen sulakkeen tilalle tulee vaihtaa
sulake, jonka ampeeriluku on oikea. Vää-
räntyyppisen sulakkeen käyttäminen saat-
taa aiheuttaa sähköjärjestelmän vaaralli-
sen ylikuormittumisen. Jos oikea sulake
palaa uudestaan, virtapiirissä on vika, joka
on korjattava.AJONEUVON SÄILYTYS
Jos aiot olla käyttämättä ajoneuvoa yli 21 päi-
vän ajan, voit suojata akun seuraavasti. Toimi
näin:
•Irrota negatiivinen johto akusta.•Kun viet ajoneuvon säilytykseen tai olet käyt-
tämättä sitä vähintään kaksi viikkoa, käytä
ilmastointijärjestelmää tyhjäkäynnillä noin
viisi minuuttia raittiissa ilmassa ja täydellä
puhallusteholla. Näin varmistetaan järjestel-
män riittävä voitelu, mikä pienentää kom-
pressorin vaurioitumisen vaaraa, kun järjes-
telmä käynnistetään uudelleen.
417

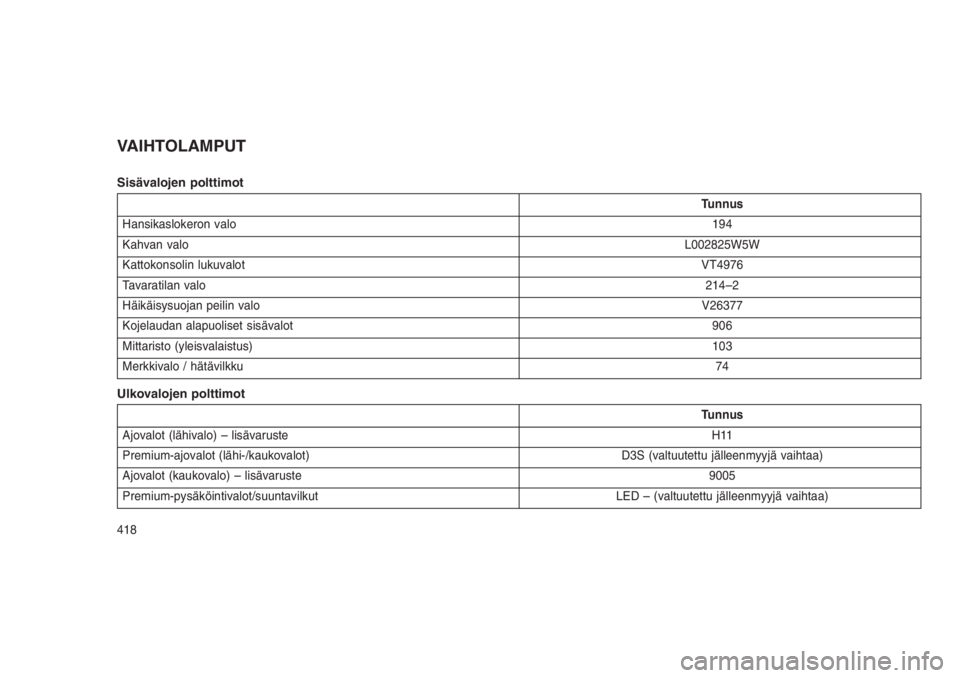

VAIHTOLAMPUT
Sisävalojen polttimot
Tunnus
Hansikaslokeron valo194
Kahvan valoL002825W5W
Kattokonsolin lukuvalotVT4976
Tavaratilan valo214–2
Häikäisysuojan peilin valoV26377
Kojelaudan alapuoliset sisävalot906
Mittaristo (yleisvalaistus)103
Merkkivalo / hätävilkku74
Ulkovalojen polttimot
Tunnus
Ajovalot (lähivalo) – lisävarusteH11
Premium-ajovalot (lähi-/kaukovalot) D3S (valtuutettu jälleenmyyjä vaihtaa)
Ajovalot (kaukovalo) – lisävaruste9005
Premium-pysäköintivalot/suuntavilkut LED – (valtuutettu jälleenmyyjä vaihtaa)
418

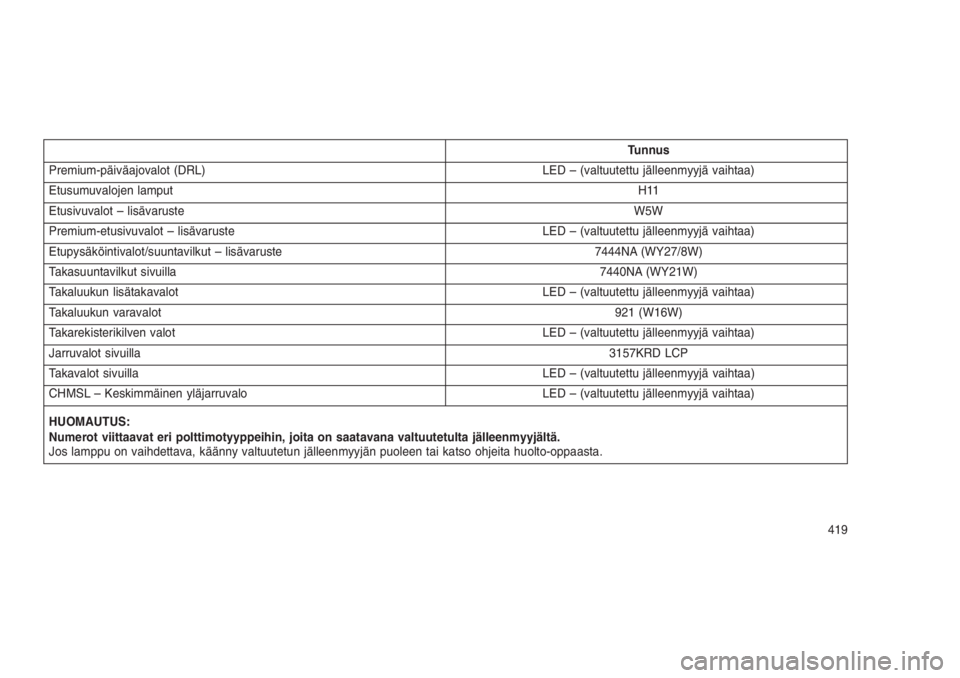

Tunnus
Premium-päiväajovalot (DRL) LED – (valtuutettu jälleenmyyjä vaihtaa)
Etusumuvalojen lamputH11
Etusivuvalot – lisävarusteW5W
Premium-etusivuvalot – lisävaruste LED – (valtuutettu jälleenmyyjä vaihtaa)
Etupysäköintivalot/suuntavilkut – lisävaruste 7444NA (WY27/8W)
Takasuuntavilkut sivuilla7440NA (WY21W)
Takaluukun lisätakavalot LED – (valtuutettu jälleenmyyjä vaihtaa)
Takaluukun varavalot921 (W16W)
Takarekisterikilven valot LED – (valtuutettu jälleenmyyjä vaihtaa)
Jarruvalot sivuilla3157KRD LCP
Takavalot sivuillaLED – (valtuutettu jälleenmyyjä vaihtaa)
CHMSL – Keskimmäinen yläjarruvalo LED – (valtuutettu jälleenmyyjä vaihtaa)
HUOMAUTUS:
Numerot viittaavat eri polttimotyyppeihin, joita on saatavana valtuutetulta jälleenmyyjältä.
Jos lamppu on vaihdettava, käänny valtuutetun jälleenmyyjän puoleen tai katso ohjeita huolto-oppaasta.
419

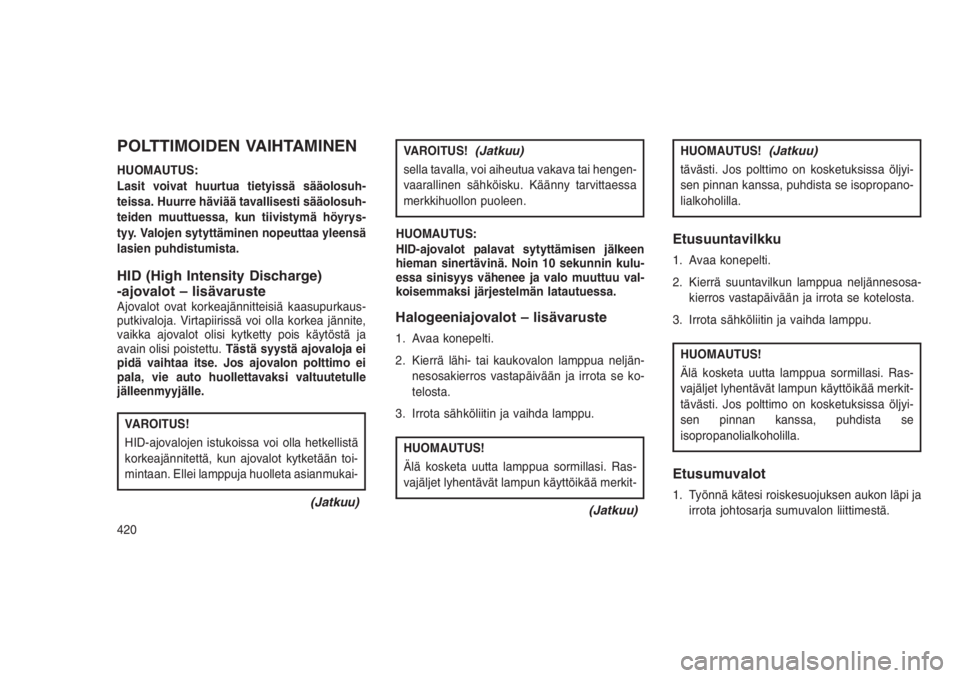

POLTTIMOIDEN VAIHTAMINEN
HUOMAUTUS:
Lasit voivat huurtua tietyissä sääolosuh-
teissa. Huurre häviää tavallisesti sääolosuh-
teiden muuttuessa, kun tiivistymä höyrys-
tyy. Valojen sytyttäminen nopeuttaa yleensä
lasien puhdistumista.
HID (High Intensity Discharge)
-ajovalot – lisävaruste
Ajovalot ovat korkeajännitteisiä kaasupurkaus-
putkivaloja. Virtapiirissä voi olla korkea jännite,
vaikka ajovalot olisi kytketty pois käytöstä ja
avain olisi poistettu.Tästä syystä ajovaloja ei
pidä vaihtaa itse. Jos ajovalon polttimo ei
pala, vie auto huollettavaksi valtuutetulle
jälleenmyyjälle.
VAROITUS!
HID-ajovalojen istukoissa voi olla hetkellistä
korkeajännitettä, kun ajovalot kytketään toi-
mintaan. Ellei lamppuja huolleta asianmukai-
(Jatkuu)
VAROITUS!(Jatkuu)
sella tavalla, voi aiheutua vakava tai hengen-
vaarallinen sähköisku. Käänny tarvittaessa
merkkihuollon puoleen.
HUOMAUTUS:
HID-ajovalot palavat sytyttämisen jälkeen
hieman sinertävinä. Noin 10 sekunnin kulu-
essa sinisyys vähenee ja valo muuttuu val-
koisemmaksi järjestelmän latautuessa.
Halogeeniajovalot – lisävaruste
1. Avaa konepelti.
2. Kierrä lähi- tai kaukovalon lamppua neljän-
nesosakierros vastapäivään ja irrota se ko-
telosta.
3. Irrota sähköliitin ja vaihda lamppu.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi. Ras-
vajäljet lyhentävät lampun käyttöikää merkit-
(Jatkuu)
HUOMAUTUS!(Jatkuu)
tävästi. Jos polttimo on kosketuksissa öljyi-
sen pinnan kanssa, puhdista se isopropano-
lialkoholilla.
Etusuuntavilkku
1. Avaa konepelti.
2. Kierrä suuntavilkun lamppua neljännesosa-
kierros vastapäivään ja irrota se kotelosta.
3. Irrota sähköliitin ja vaihda lamppu.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi. Ras-
vajäljet lyhentävät lampun käyttöikää merkit-
tävästi. Jos polttimo on kosketuksissa öljyi-
sen pinnan kanssa, puhdista se
isopropanolialkoholilla.
Etusumuvalot
1. Työnnä kätesi roiskesuojuksen aukon läpi ja
irrota johtosarja sumuvalon liittimestä.
420

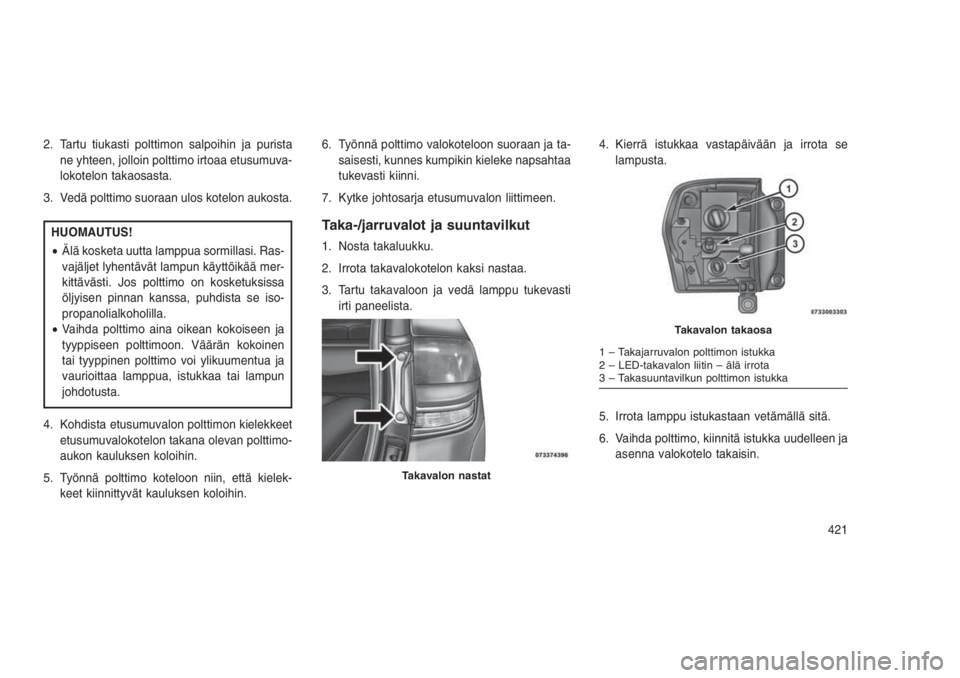

2. Tartu tiukasti polttimon salpoihin ja purista
ne yhteen, jolloin polttimo irtoaa etusumuva-
lokotelon takaosasta.
3. Vedä polttimo suoraan ulos kotelon aukosta.
HUOMAUTUS!
•Älä kosketa uutta lamppua sormillasi. Ras-
vajäljet lyhentävät lampun käyttöikää mer-
kittävästi. Jos polttimo on kosketuksissa
öljyisen pinnan kanssa, puhdista se iso-
propanolialkoholilla.
•Vaihda polttimo aina oikean kokoiseen ja
tyyppiseen polttimoon. Väärän kokoinen
tai tyyppinen polttimo voi ylikuumentua ja
vaurioittaa lamppua, istukkaa tai lampun
johdotusta.
4. Kohdista etusumuvalon polttimon kielekkeet
etusumuvalokotelon takana olevan polttimo-
aukon kauluksen koloihin.
5. Työnnä polttimo koteloon niin, että kielek-
keet kiinnittyvät kauluksen koloihin.6. Työnnä polttimo valokoteloon suoraan ja ta-
saisesti, kunnes kumpikin kieleke napsahtaa
tukevasti kiinni.
7. Kytke johtosarja etusumuvalon liittimeen.Taka-/jarruvalot ja suuntavilkut
1. Nosta takaluukku.
2. Irrota takavalokotelon kaksi nastaa.
3. Tartu takavaloon ja vedä lamppu tukevasti
irti paneelista.4. Kierrä istukkaa vastapäivään ja irrota se
lampusta.
5. Irrota lamppu istukastaan vetämällä sitä.
6. Vaihda polttimo, kiinnitä istukka uudelleen ja
asenna valokotelo takaisin.
Takavalon nastat
Takavalon takaosa
1 – Takajarruvalon polttimon istukka
2 – LED-takavalon liitin – älä irrota
3 – Takasuuntavilkun polttimon istukka
421

Takaluukkuun asennettu takavalo
1. Nosta takaluukku.
2. Nosta verhoilun alaosaa irti takaluukusta hii-
likuitupuikolla tai litteäpäisellä ruuvitaltalla.
3. Jatka verhoilun irrottamista.
4. Irrota kaksi verhoilupaneelin valoa.
5. Takavalot ovat nyt näkyvissä. Kierrä kantoja
vastapäivään.6. Irrota/vaihda polttimot.
7. Asenna kannat takaisin.
8. Asenna takaluukun verhoilu käänteisessä
järjestyksessä.
Keskimmäinen yläjarruvalo (CHMSL)Keskimmäinen yläjarruvalo on LED-valo. Huol-
lata valtuutetulla jälleenmyyjällä.
Takarekisterikilven valoTakarekisterikilven valot ovat LED-valoja.
Käänny tarvittaessa merkkihuollon puoleen.
Takaluukkuun asennetut takavalot
Takaluukun takavalon takaosa
1 – LED-lisävalon liitin – älä irrota
2 – Varapolttimon kanta
Keskimmäinen yläjarruvalo
422

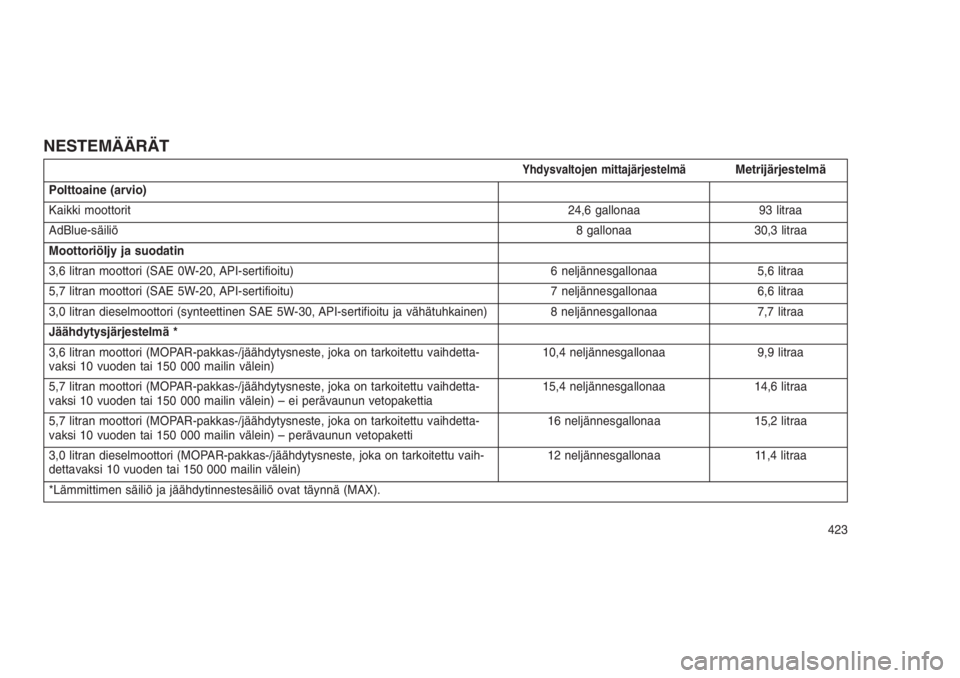

NESTEMÄÄRÄT
Yhdysvaltojen mittajärjestelmäMetrijärjestelmä
Polttoaine (arvio)
Kaikki moottorit24,6 gallonaa 93 litraa
AdBlue-säiliö8 gallonaa 30,3 litraa
Moottoriöljy ja suodatin
3,6 litran moottori (SAE 0W-20, API-sertifioitu) 6 neljännesgallonaa 5,6 litraa
5,7 litran moottori (SAE 5W-20, API-sertifioitu) 7 neljännesgallonaa 6,6 litraa
3,0 litran dieselmoottori (synteettinen SAE 5W-30, API-sertifioitu ja vähätuhkainen) 8 neljännesgallonaa 7,7 litraa
Jäähdytysjärjestelmä *
3,6 litran moottori (MOPAR-pakkas-/jäähdytysneste, joka on tarkoitettu vaihdetta-
vaksi 10 vuoden tai 150 000 mailin välein)10,4 neljännesgallonaa 9,9 litraa
5,7 litran moottori (MOPAR-pakkas-/jäähdytysneste, joka on tarkoitettu vaihdetta-
vaksi 10 vuoden tai 150 000 mailin välein) – ei perävaunun vetopakettia15,4 neljännesgallonaa 14,6 litraa
5,7 litran moottori (MOPAR-pakkas-/jäähdytysneste, joka on tarkoitettu vaihdetta-
vaksi 10 vuoden tai 150 000 mailin välein) – perävaunun vetopaketti16 neljännesgallonaa 15,2 litraa
3,0 litran dieselmoottori (MOPAR-pakkas-/jäähdytysneste, joka on tarkoitettu vaih-
dettavaksi 10 vuoden tai 150 000 mailin välein)12 neljännesgallonaa 11,4 litraa
*Lämmittimen säiliö ja jäähdytinnestesäiliö ovat täynnä (MAX).
423

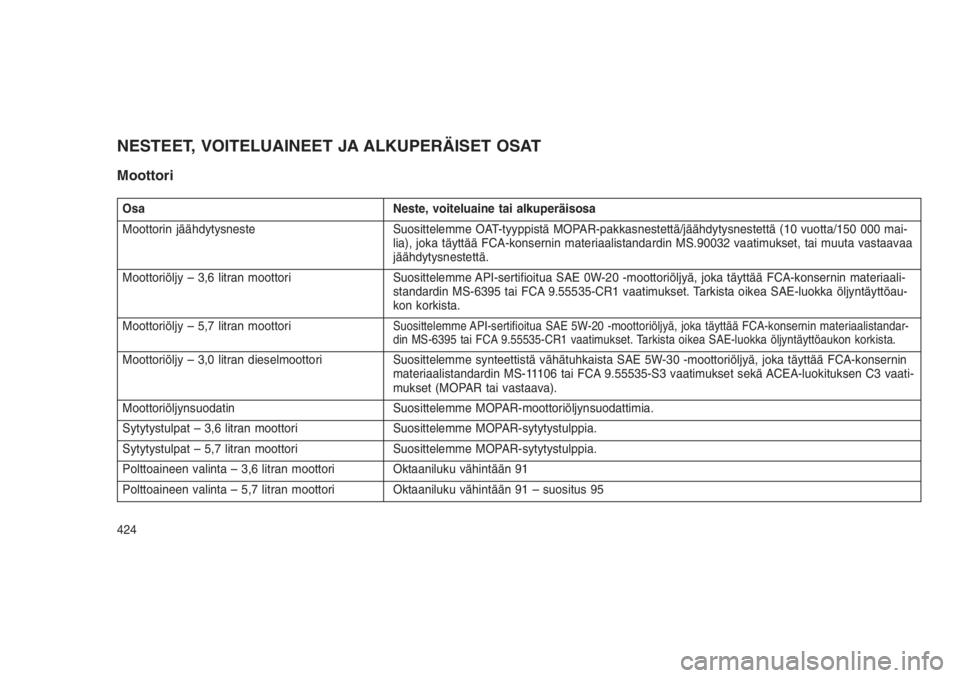

NESTEET, VOITELUAINEET JA ALKUPERÄISET OSAT
Moottori
Osa Neste, voiteluaine tai alkuperäisosa
Moottorin jäähdytysneste Suosittelemme OAT-tyyppistä MOPAR-pakkasnestettä/jäähdytysnestettä (10 vuotta/150 000 mai-
lia), joka täyttää FCA-konsernin materiaalistandardin MS.90032 vaatimukset, tai muuta vastaavaa
jäähdytysnestettä.
Moottoriöljy – 3,6 litran moottori Suosittelemme API-sertifioitua SAE 0W-20 -moottoriöljyä, joka täyttää FCA-konsernin materiaali-
standardin MS-6395 tai FCA 9.55535-CR1 vaatimukset. Tarkista oikea SAE-luokka öljyntäyttöau-
kon korkista.
Moottoriöljy – 5,7 litran moottori
Suosittelemme API-sertifioitua SAE 5W-20 -moottoriöljyä, joka täyttää FCA-konsernin materiaalistandar-
din MS-6395 tai FCA 9.55535-CR1 vaatimukset. Tarkista oikea SAE-luokka öljyntäyttöaukon korkista.
Moottoriöljy – 3,0 litran dieselmoottori Suosittelemme synteettistä vähätuhkaista SAE 5W-30 -moottoriöljyä, joka täyttää FCA-konsernin
materiaalistandardin MS-11106 tai FCA 9.55535-S3 vaatimukset sekä ACEA-luokituksen C3 vaati-
mukset (MOPAR tai vastaava).
Moottoriöljynsuodatin Suosittelemme MOPAR-moottoriöljynsuodattimia.
Sytytystulpat – 3,6 litran moottori Suosittelemme MOPAR-sytytystulppia.
Sytytystulpat – 5,7 litran moottori Suosittelemme MOPAR-sytytystulppia.
Polttoaineen valinta – 3,6 litran moottori Oktaaniluku vähintään 91
Polttoaineen valinta – 5,7 litran moottori Oktaaniluku vähintään 91 – suositus 95
424

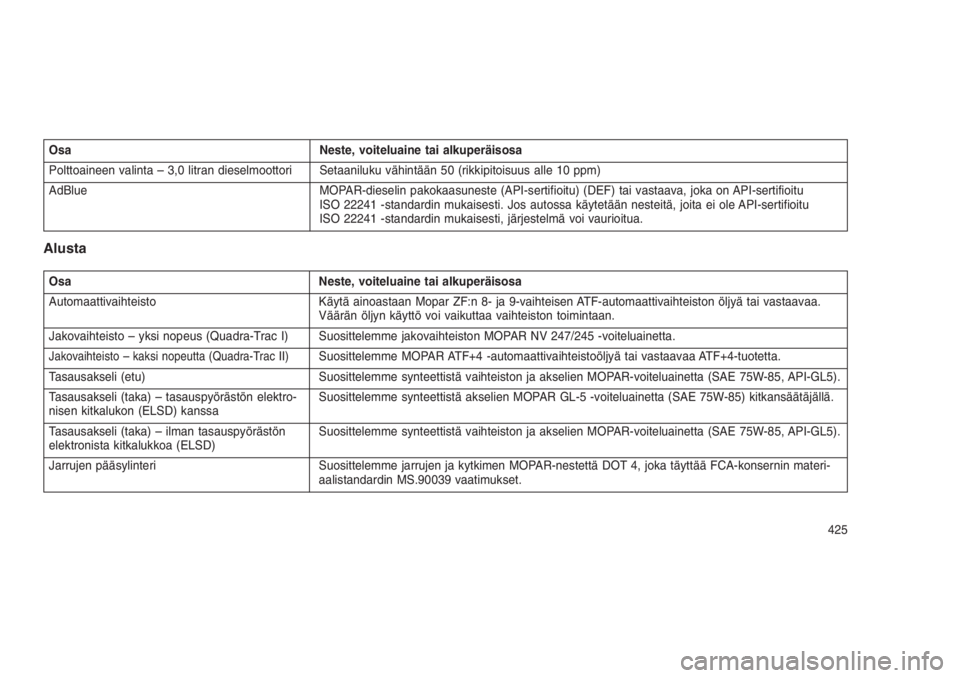

Osa Neste, voiteluaine tai alkuperäisosa
Polttoaineen valinta – 3,0 litran dieselmoottori Setaaniluku vähintään 50 (rikkipitoisuus alle 10 ppm)
AdBlue MOPAR-dieselin pakokaasuneste (API-sertifioitu) (DEF) tai vastaava, joka on API-sertifioitu
ISO 22241 -standardin mukaisesti. Jos autossa käytetään nesteitä, joita ei ole API-sertifioitu
ISO 22241 -standardin mukaisesti, järjestelmä voi vaurioitua.
Alusta
Osa Neste, voiteluaine tai alkuperäisosa
Automaattivaihteisto Käytä ainoastaan Mopar ZF:n 8- ja 9-vaihteisen ATF-automaattivaihteiston öljyä tai vastaavaa.
Väärän öljyn käyttö voi vaikuttaa vaihteiston toimintaan.
Jakovaihteisto – yksi nopeus (Quadra-Trac I) Suosittelemme jakovaihteiston MOPAR NV 247/245 -voiteluainetta.
Jakovaihteisto – kaksi nopeutta (Quadra-Trac II)Suosittelemme MOPAR ATF+4 -automaattivaihteistoöljyä tai vastaavaa ATF+4-tuotetta.
Tasausakseli (etu) Suosittelemme synteettistä vaihteiston ja akselien MOPAR-voiteluainetta (SAE 75W-85, API-GL5).
Tasausakseli (taka) – tasauspyörästön elektro-
nisen kitkalukon (ELSD) kanssaSuosittelemme synteettistä akselien MOPAR GL-5 -voiteluainetta (SAE 75W-85) kitkansäätäjällä.
Tasausakseli (taka) – ilman tasauspyörästön
elektronista kitkalukkoa (ELSD)Suosittelemme synteettistä vaihteiston ja akselien MOPAR-voiteluainetta (SAE 75W-85, API-GL5).
Jarrujen pääsylinteri Suosittelemme jarrujen ja kytkimen MOPAR-nestettä DOT 4, joka täyttää FCA-konsernin materi-
aalistandardin MS.90039 vaatimukset.
425
