JEEP GRAND CHEROKEE 2017 Manual de Empleo y Cuidado (in Spanish)

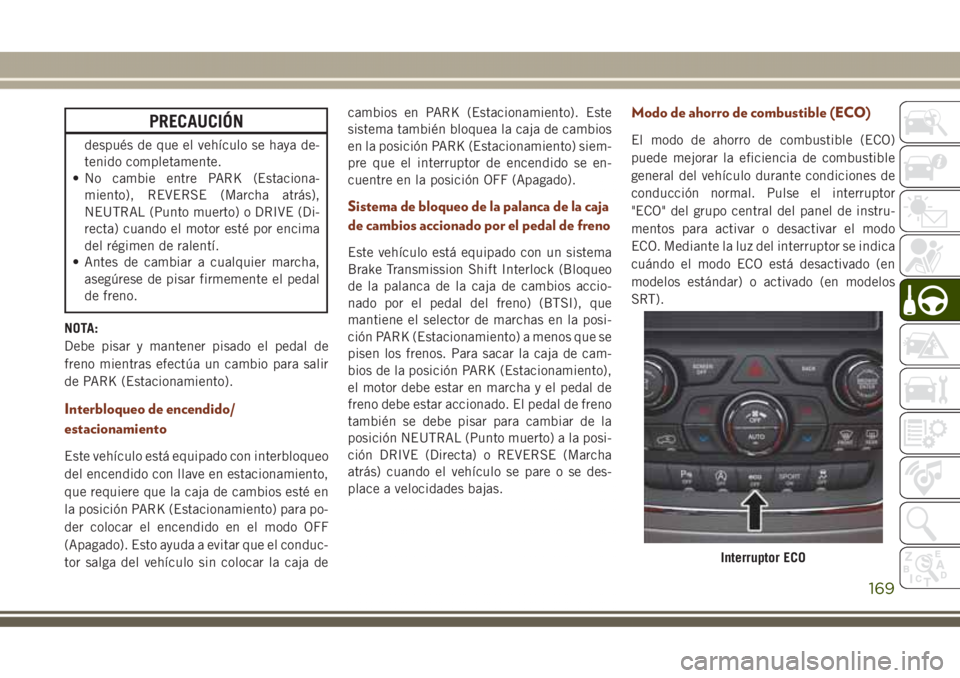

PRECAUCIÓN
después de que el vehículo se haya de-
tenido completamente.
• No cambie entre PARK (Estaciona-
miento), REVERSE (Marcha atrás),
NEUTRAL (Punto muerto) o DRIVE (Di-
recta) cuando el motor esté por encima
del régimen de ralentí.
• Antes de cambiar a cualquier marcha,
asegúrese de pisar firmemente el pedal
de freno.
NOTA:
Debe pisar y mantener pisado el pedal de
freno mientras efectúa un cambio para salir
de PARK (Estacionamiento).
Interbloqueo de encendido/
estacionamiento
Este vehículo está equipado con interbloqueo
del encendido con llave en estacionamiento,
que requiere que la caja de cambios esté en
la posición PARK (Estacionamiento) para po-
der colocar el encendido en el modo OFF
(Apagado). Esto ayuda a evitar que el conduc-
tor salga del vehículo sin colocar la caja decambios en PARK (Estacionamiento). Este
sistema también bloquea la caja de cambios
en la posición PARK (Estacionamiento) siem-
pre que el interruptor de encendido se en-
cuentre en la posición OFF (Apagado).
Sistema de bloqueo de la palanca de la caja
de cambios accionado por el pedal de freno
Este vehículo está equipado con un sistema
Brake Transmission Shift Interlock (Bloqueo
de la palanca de la caja de cambios accio-
nado por el pedal del freno) (BTSI), que
mantiene el selector de marchas en la posi-
ción PARK (Estacionamiento) a menos que se
pisen los frenos. Para sacar la caja de cam-
bios de la posición PARK (Estacionamiento),
el motor debe estar en marcha y el pedal de
freno debe estar accionado. El pedal de freno
también se debe pisar para cambiar de la
posición NEUTRAL (Punto muerto) a la posi-
ción DRIVE (Directa) o REVERSE (Marcha
atrás) cuando el vehículo se pare o se des-
place a velocidades bajas.
Modo de ahorro de combustible (ECO)
El modo de ahorro de combustible (ECO)
puede mejorar la eficiencia de combustible
general del vehículo durante condiciones de
conducción normal. Pulse el interruptor
"ECO" del grupo central del panel de instru-
mentos para activar o desactivar el modo
ECO. Mediante la luz del interruptor se indica
cuándo el modo ECO está desactivado (en
modelos estándar) o activado (en modelos
SRT).
Interruptor ECO
169

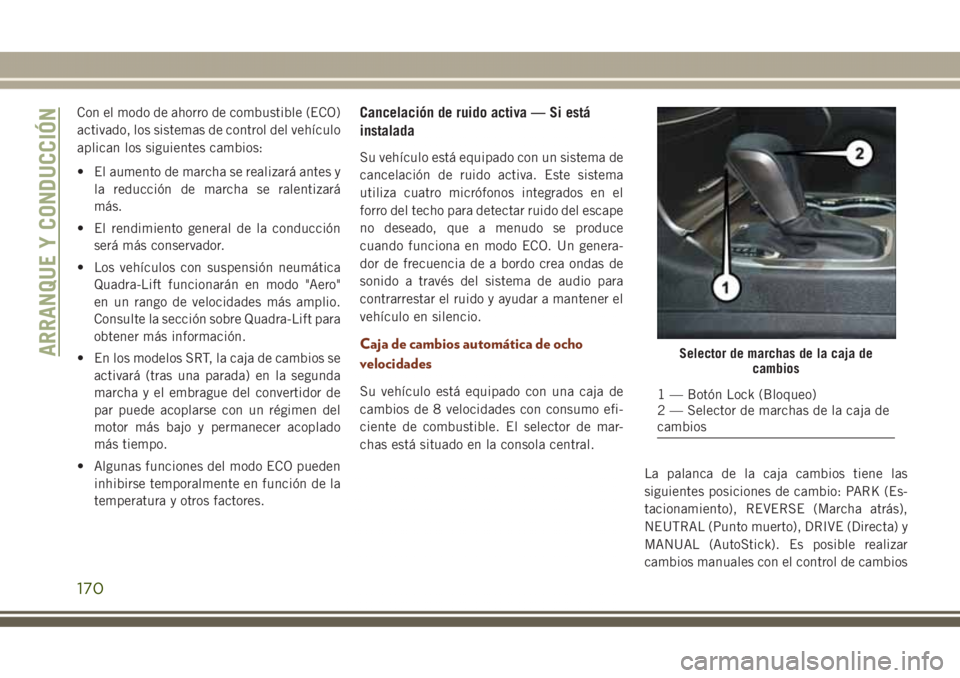

Con el modo de ahorro de combustible (ECO)
activado, los sistemas de control del vehículo
aplican los siguientes cambios:
• El aumento de marcha se realizará antes y
la reducción de marcha se ralentizará
más.
• El rendimiento general de la conducción
será más conservador.
• Los vehículos con suspensión neumática
Quadra-Lift funcionarán en modo "Aero"
en un rango de velocidades más amplio.
Consulte la sección sobre Quadra-Lift para
obtener más información.
• En los modelos SRT, la caja de cambios se
activará (tras una parada) en la segunda
marcha y el embrague del convertidor de
par puede acoplarse con un régimen del
motor más bajo y permanecer acoplado
más tiempo.
• Algunas funciones del modo ECO pueden
inhibirse temporalmente en función de la
temperatura y otros factores.Cancelación de ruido activa — Si está
instalada
Su vehículo está equipado con un sistema de
cancelación de ruido activa. Este sistema
utiliza cuatro micrófonos integrados en el
forro del techo para detectar ruido del escape
no deseado, que a menudo se produce
cuando funciona en modo ECO. Un genera-
dor de frecuencia de a bordo crea ondas de
sonido a través del sistema de audio para
contrarrestar el ruido y ayudar a mantener el
vehículo en silencio.
Caja de cambios automática de ocho
velocidades
Su vehículo está equipado con una caja de
cambios de 8 velocidades con consumo efi-
ciente de combustible. El selector de mar-
chas está situado en la consola central.
La palanca de la caja cambios tiene las
siguientes posiciones de cambio: PARK (Es-
tacionamiento), REVERSE (Marcha atrás),
NEUTRAL (Punto muerto), DRIVE (Directa) y
MANUAL (AutoStick). Es posible realizar
cambios manuales con el control de cambios
Selector de marchas de la caja de
cambios
1 — Botón Lock (Bloqueo)
2 — Selector de marchas de la caja de
cambios
ARRANQUE Y CONDUCCIÓN
170

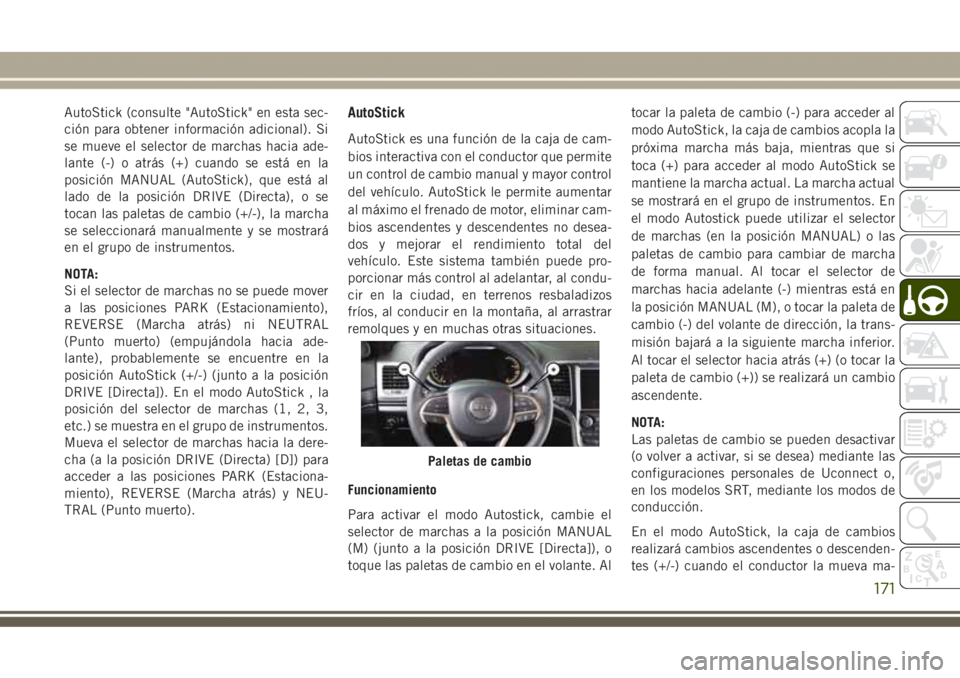

AutoStick (consulte "AutoStick" en esta sec-
ción para obtener información adicional). Si
se mueve el selector de marchas hacia ade-
lante (-) o atrás (+) cuando se está en la
posición MANUAL (AutoStick), que está al
lado de la posición DRIVE (Directa), o se
tocan las paletas de cambio (+/-), la marcha
se seleccionará manualmente y se mostrará
en el grupo de instrumentos.
NOTA:
Si el selector de marchas no se puede mover
a las posiciones PARK (Estacionamiento),
REVERSE (Marcha atrás) ni NEUTRAL
(Punto muerto) (empujándola hacia ade-
lante), probablemente se encuentre en la
posición AutoStick (+/-) (junto a la posición
DRIVE [Directa]). En el modo AutoStick , la
posición del selector de marchas (1, 2, 3,
etc.) se muestra en el grupo de instrumentos.
Mueva el selector de marchas hacia la dere-
cha (a la posición DRIVE (Directa) [D]) para
acceder a las posiciones PARK (Estaciona-
miento), REVERSE (Marcha atrás) y NEU-
TRAL (Punto muerto).AutoStick
AutoStick es una función de la caja de cam-
bios interactiva con el conductor que permite
un control de cambio manual y mayor control
del vehículo. AutoStick le permite aumentar
al máximo el frenado de motor, eliminar cam-
bios ascendentes y descendentes no desea-
dos y mejorar el rendimiento total del
vehículo. Este sistema también puede pro-
porcionar más control al adelantar, al condu-
cir en la ciudad, en terrenos resbaladizos
fríos, al conducir en la montaña, al arrastrar
remolques y en muchas otras situaciones.
Funcionamiento
Para activar el modo Autostick, cambie el
selector de marchas a la posición MANUAL
(M) (junto a la posición DRIVE [Directa]), o
toque las paletas de cambio en el volante. Altocar la paleta de cambio (-) para acceder al
modo AutoStick, la caja de cambios acopla la
próxima marcha más baja, mientras que si
toca (+) para acceder al modo AutoStick se
mantiene la marcha actual. La marcha actual
se mostrará en el grupo de instrumentos. En
el modo Autostick puede utilizar el selector
de marchas (en la posición MANUAL) o las
paletas de cambio para cambiar de marcha
de forma manual. Al tocar el selector de
marchas hacia adelante (-) mientras está en
la posición MANUAL (M), o tocar la paleta de
cambio (-) del volante de dirección, la trans-
misión bajará a la siguiente marcha inferior.
Al tocar el selector hacia atrás (+) (o tocar la
paleta de cambio (+)) se realizará un cambio
ascendente.
NOTA:
Las paletas de cambio se pueden desactivar
(o volver a activar, si se desea) mediante las
configuraciones personales de Uconnect o,
en los modelos SRT, mediante los modos de
conducción.
En el modo AutoStick, la caja de cambios
realizará cambios ascendentes o descenden-
tes (+/-) cuando el conductor la mueva ma-
Paletas de cambio
171

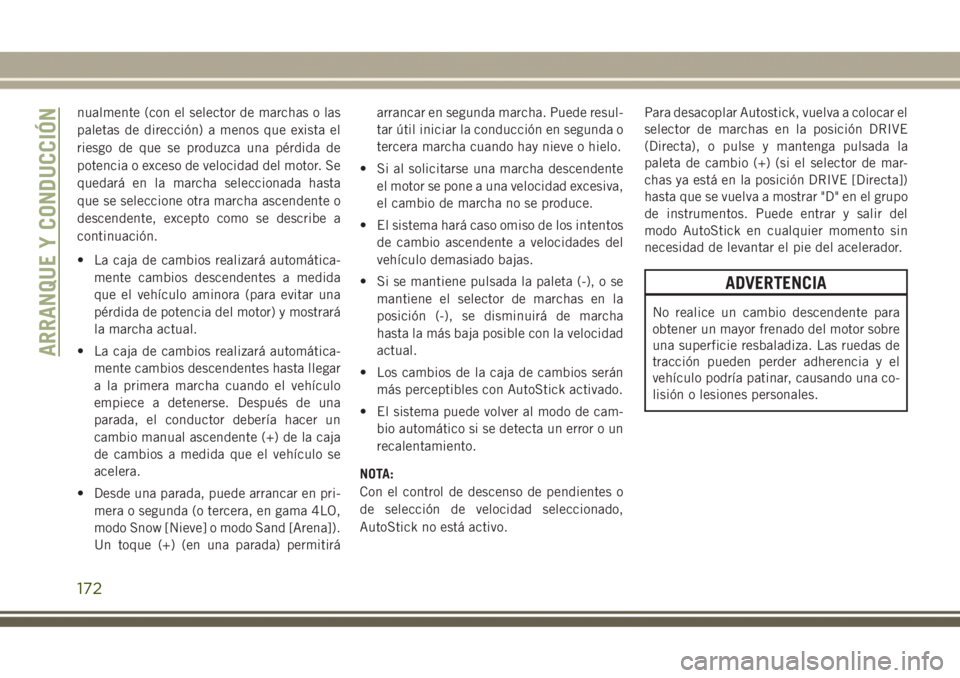

nualmente (con el selector de marchas o las
paletas de dirección) a menos que exista el
riesgo de que se produzca una pérdida de
potencia o exceso de velocidad del motor. Se
quedará en la marcha seleccionada hasta
que se seleccione otra marcha ascendente o
descendente, excepto como se describe a
continuación.
• La caja de cambios realizará automática-
mente cambios descendentes a medida
que el vehículo aminora (para evitar una
pérdida de potencia del motor) y mostrará
la marcha actual.
• La caja de cambios realizará automática-
mente cambios descendentes hasta llegar
a la primera marcha cuando el vehículo
empiece a detenerse. Después de una
parada, el conductor debería hacer un
cambio manual ascendente (+) de la caja
de cambios a medida que el vehículo se
acelera.
• Desde una parada, puede arrancar en pri-
mera o segunda (o tercera, en gama 4LO,
modo Snow [Nieve] o modo Sand [Arena]).
Un toque (+) (en una parada) permitiráarrancar en segunda marcha. Puede resul-
tar útil iniciar la conducción en segunda o
tercera marcha cuando hay nieve o hielo.
• Si al solicitarse una marcha descendente
el motor se pone a una velocidad excesiva,
el cambio de marcha no se produce.
• El sistema hará caso omiso de los intentos
de cambio ascendente a velocidades del
vehículo demasiado bajas.
• Si se mantiene pulsada la paleta (-), o se
mantiene el selector de marchas en la
posición (-), se disminuirá de marcha
hasta la más baja posible con la velocidad
actual.
• Los cambios de la caja de cambios serán
más perceptibles con AutoStick activado.
• El sistema puede volver al modo de cam-
bio automático si se detecta un error o un
recalentamiento.
NOTA:
Con el control de descenso de pendientes o
de selección de velocidad seleccionado,
AutoStick no está activo.Para desacoplar Autostick, vuelva a colocar el
selector de marchas en la posición DRIVE
(Directa), o pulse y mantenga pulsada la
paleta de cambio (+) (si el selector de mar-
chas ya está en la posición DRIVE [Directa])
hasta que se vuelva a mostrar "D" en el grupo
de instrumentos. Puede entrar y salir del
modo AutoStick en cualquier momento sin
necesidad de levantar el pie del acelerador.
ADVERTENCIA
No realice un cambio descendente para
obtener un mayor frenado del motor sobre
una superficie resbaladiza. Las ruedas de
tracción pueden perder adherencia y el
vehículo podría patinar, causando una co-
lisión o lesiones personales.
ARRANQUE Y CONDUCCIÓN
172

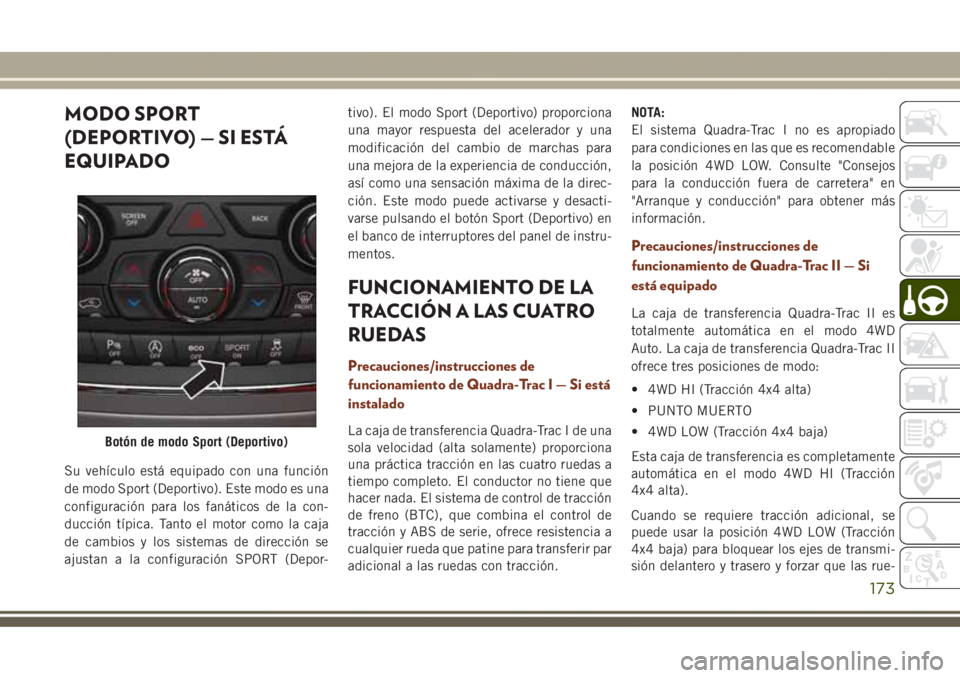

MODO SPORT
(DEPORTIVO) — SI ESTÁ
EQUIPADO
Su vehículo está equipado con una función
de modo Sport (Deportivo). Este modo es una
configuración para los fanáticos de la con-
ducción típica. Tanto el motor como la caja
de cambios y los sistemas de dirección se
ajustan a la configuración SPORT (Depor-tivo). El modo Sport (Deportivo) proporciona
una mayor respuesta del acelerador y una
modificación del cambio de marchas para
una mejora de la experiencia de conducción,
así como una sensación máxima de la direc-
ción. Este modo puede activarse y desacti-
varse pulsando el botón Sport (Deportivo) en
el banco de interruptores del panel de instru-
mentos.
FUNCIONAMIENTO DE LA
TRACCIÓN A LAS CUATRO
RUEDAS
Precauciones/instrucciones de
funcionamiento de Quadra-Trac I — Si está
instalado
La caja de transferencia Quadra-Trac I de una
sola velocidad (alta solamente) proporciona
una práctica tracción en las cuatro ruedas a
tiempo completo. El conductor no tiene que
hacer nada. El sistema de control de tracción
de freno (BTC), que combina el control de
tracción y ABS de serie, ofrece resistencia a
cualquier rueda que patine para transferir par
adicional a las ruedas con tracción.NOTA:
El sistema Quadra-Trac I no es apropiado
para condiciones en las que es recomendable
la posición 4WD LOW. Consulte "Consejos
para la conducción fuera de carretera" en
"Arranque y conducción" para obtener más
información.
Precauciones/instrucciones de
funcionamiento de Quadra-Trac II — Si
está equipado
La caja de transferencia Quadra-Trac II es
totalmente automática en el modo 4WD
Auto. La caja de transferencia Quadra-Trac II
ofrece tres posiciones de modo:
• 4WD HI (Tracción 4x4 alta)
• PUNTO MUERTO
• 4WD LOW (Tracción 4x4 baja)
Esta caja de transferencia es completamente
automática en el modo 4WD HI (Tracción
4x4 alta).
Cuando se requiere tracción adicional, se
puede usar la posición 4WD LOW (Tracción
4x4 baja) para bloquear los ejes de transmi-
sión delantero y trasero y forzar que las rue-
Botón de modo Sport (Deportivo)
173

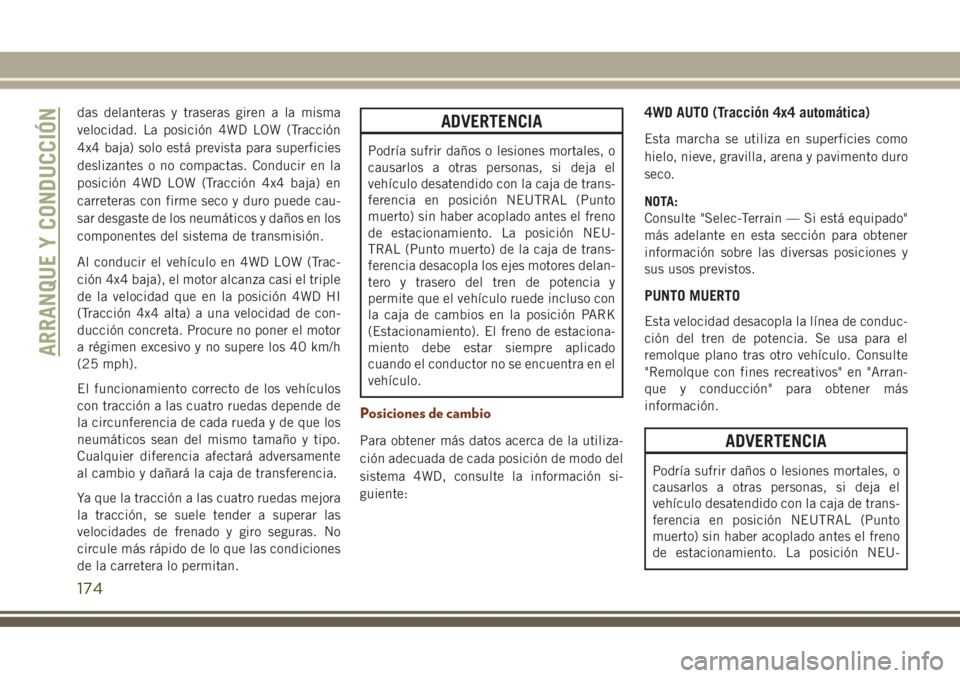

das delanteras y traseras giren a la misma
velocidad. La posición 4WD LOW (Tracción
4x4 baja) solo está prevista para superficies
deslizantes o no compactas. Conducir en la
posición 4WD LOW (Tracción 4x4 baja) en
carreteras con firme seco y duro puede cau-
sar desgaste de los neumáticos y daños en los
componentes del sistema de transmisión.
Al conducir el vehículo en 4WD LOW (Trac-
ción 4x4 baja), el motor alcanza casi el triple
de la velocidad que en la posición 4WD HI
(Tracción 4x4 alta) a una velocidad de con-
ducción concreta. Procure no poner el motor
a régimen excesivo y no supere los 40 km/h
(25 mph).
El funcionamiento correcto de los vehículos
con tracción a las cuatro ruedas depende de
la circunferencia de cada rueda y de que los
neumáticos sean del mismo tamaño y tipo.
Cualquier diferencia afectará adversamente
al cambio y dañará la caja de transferencia.
Ya que la tracción a las cuatro ruedas mejora
la tracción, se suele tender a superar las
velocidades de frenado y giro seguras. No
circule más rápido de lo que las condiciones
de la carretera lo permitan.ADVERTENCIA
Podría sufrir daños o lesiones mortales, o
causarlos a otras personas, si deja el
vehículo desatendido con la caja de trans-
ferencia en posición NEUTRAL (Punto
muerto) sin haber acoplado antes el freno
de estacionamiento. La posición NEU-
TRAL (Punto muerto) de la caja de trans-
ferencia desacopla los ejes motores delan-
tero y trasero del tren de potencia y
permite que el vehículo ruede incluso con
la caja de cambios en la posición PARK
(Estacionamiento). El freno de estaciona-
miento debe estar siempre aplicado
cuando el conductor no se encuentra en el
vehículo.
Posiciones de cambio
Para obtener más datos acerca de la utiliza-
ción adecuada de cada posición de modo del
sistema 4WD, consulte la información si-
guiente:
4WD AUTO (Tracción 4x4 automática)
Esta marcha se utiliza en superficies como
hielo, nieve, gravilla, arena y pavimento duro
seco.
NOTA:
Consulte "Selec-Terrain — Si está equipado"
más adelante en esta sección para obtener
información sobre las diversas posiciones y
sus usos previstos.
PUNTO MUERTO
Esta velocidad desacopla la línea de conduc-
ción del tren de potencia. Se usa para el
remolque plano tras otro vehículo. Consulte
"Remolque con fines recreativos" en "Arran-
que y conducción" para obtener más
información.
ADVERTENCIA
Podría sufrir daños o lesiones mortales, o
causarlos a otras personas, si deja el
vehículo desatendido con la caja de trans-
ferencia en posición NEUTRAL (Punto
muerto) sin haber acoplado antes el freno
de estacionamiento. La posición NEU-
ARRANQUE Y CONDUCCIÓN
174

ADVERTENCIA
TRAL (Punto muerto) de la caja de trans-
ferencia desacopla los ejes motores delan-
tero y trasero del tren de potencia y per-
mite que el vehículo ruede incluso con la
caja de cambios en la posición PARK (Es-
tacionamiento). El freno de estaciona-
miento debe estar siempre aplicado
cuando el conductor no se encuentra en el
vehículo.
4WD LOW (Tracción 4x4 baja)
Esta marcha es para la tracción a las cuatro
ruedas baja. Permite una reducción de mar-
cha adicional para transmitir mayor par a las
ruedas delanteras y traseras, mientras que se
ofrece la máxima potencia de tracción para
superficies deslizantes y no compactas. No
supere los 40 km/h (25 mph).
NOTA:
Consulte "Selec-Terrain — Si está equipado"
para obtener información sobre las diversas
posiciones y sus usos previstos.
Procedimientos de cambio
Tracción 4x4 alta a tracción 4x4 baja
Con el vehículo a una velocidad de0a5km/h
(0 a 3 mph) el interruptor de encendido en la
posición ON (Encendido) o el motor en mar-
cha, cambie la caja de cambios a "N" (Punto
muerto) y pulse el botón "4WD LOW" una vez,
en el conmutador de la caja de transferencia.
La luz indicadora "4WD LOW" (Tracción
4x4 baja) del grupo de instrumentos comen-
zará a parpadear y se quedará encendida fija
cuando el cambio se complete.NOTA:
Si no se cumplen las condiciones de cambio/
bloqueo, o si existe una condición de protec-
ción de temperatura del motor de la caja de
transferencia, el mensaje "For 4x4 Low Slow
Below 3 mph (5 km/h) Put Trans in N Press
4 Low" (Para 4x4 bajo; lento a menos de
5 km/h [3 mph]; colocar caja de cambios en
N; pulse 4 bajo) parpadeará en la pantalla del
grupo de instrumentos. Consulte "Pantalla
del grupo de instrumentos" en "Descripción
de su panel de instrumentos" para obtener
más información.
Tracción 4x4 baja a tracción 4x4 alta
Con el vehículo a una velocidad de0a5km/h
(0 a 3 mph) el interruptor de encendido en la
posición ON (Encendido) o el motor en mar-
cha, cambie la caja de cambios a NEUTRAL
(Punto muerto) y pulse el botón "4WD LOW"
una vez, en el conmutador de la caja de
transferencia. La luz indicadora "4WD LOW"
del grupo de instrumentos comenzará a par-
padear y se apagará cuando el cambio se
complete.

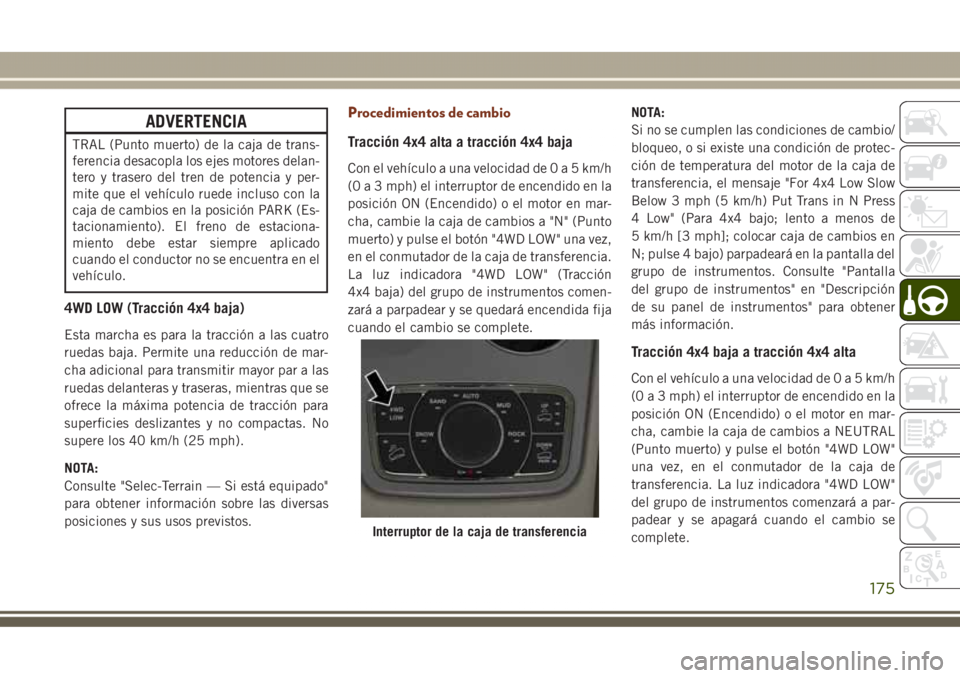

Interruptor de la caja de transferencia
175

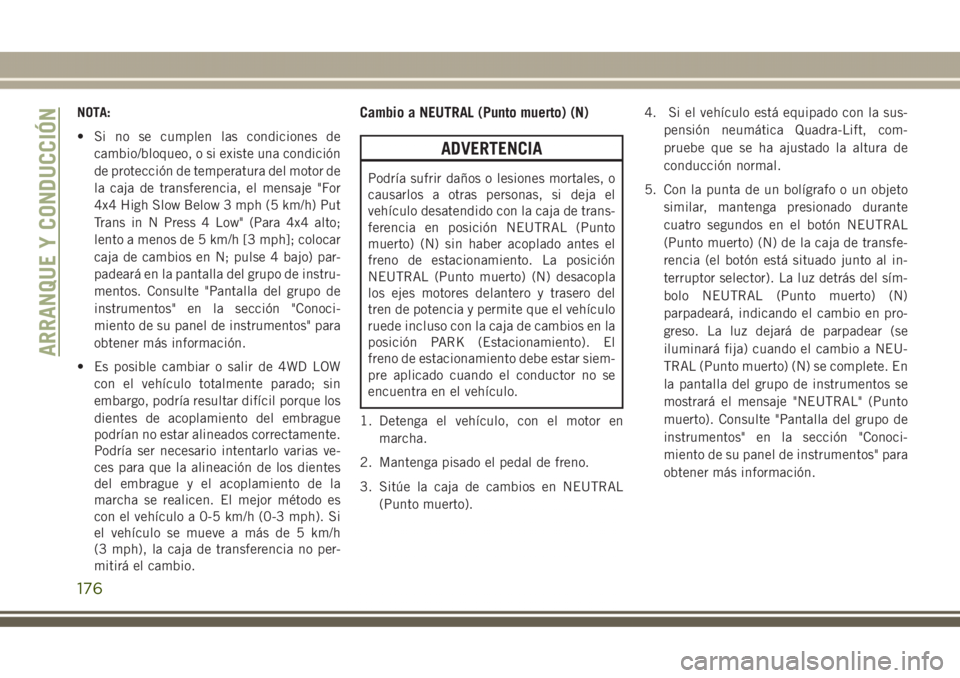

NOTA:
• Si no se cumplen las condiciones de
cambio/bloqueo, o si existe una condición
de protección de temperatura del motor de
la caja de transferencia, el mensaje "For
4x4 High Slow Below 3 mph (5 km/h) Put
Trans in N Press 4 Low" (Para 4x4 alto;
lento a menos de 5 km/h [3 mph]; colocar
caja de cambios en N; pulse 4 bajo) par-
padeará en la pantalla del grupo de instru-
mentos. Consulte "Pantalla del grupo de
instrumentos" en la sección "Conoci-
miento de su panel de instrumentos" para
obtener más información.
• Es posible cambiar o salir de 4WD LOW
con el vehículo totalmente parado; sin
embargo, podría resultar difícil porque los
dientes de acoplamiento del embrague
podrían no estar alineados correctamente.
Podría ser necesario intentarlo varias ve-
ces para que la alineación de los dientes
del embrague y el acoplamiento de la
marcha se realicen. El mejor método es
con el vehículo a 0-5 km/h (0-3 mph). Si
el vehículo se mueve a más de 5 km/h
(3 mph), la caja de transferencia no per-
mitirá el cambio.Cambio a NEUTRAL (Punto muerto) (N)
ADVERTENCIA
Podría sufrir daños o lesiones mortales, o
causarlos a otras personas, si deja el
vehículo desatendido con la caja de trans-
ferencia en posición NEUTRAL (Punto
muerto) (N) sin haber acoplado antes el
freno de estacionamiento. La posición
NEUTRAL (Punto muerto) (N) desacopla
los ejes motores delantero y trasero del
tren de potencia y permite que el vehículo
ruede incluso con la caja de cambios en la
posición PARK (Estacionamiento). El
freno de estacionamiento debe estar siem-
pre aplicado cuando el conductor no se
encuentra en el vehículo.
1. Detenga el vehículo, con el motor en
marcha.
2. Mantenga pisado el pedal de freno.
3. Sitúe la caja de cambios en NEUTRAL
(Punto muerto).4. Si el vehículo está equipado con la sus-
pensión neumática Quadra-Lift, com-
pruebe que se ha ajustado la altura de
conducción normal.
5. Con la punta de un bolígrafo o un objeto
similar, mantenga presionado durante
cuatro segundos en el botón NEUTRAL
(Punto muerto) (N) de la caja de transfe-
rencia (el botón está situado junto al in-
terruptor selector). La luz detrás del sím-
bolo NEUTRAL (Punto muerto) (N)
parpadeará, indicando el cambio en pro-
greso. La luz dejará de parpadear (se
iluminará fija) cuando el cambio a NEU-
TRAL (Punto muerto) (N) se complete. En
la pantalla del grupo de instrumentos se
mostrará el mensaje "NEUTRAL" (Punto
muerto). Consulte "Pantalla del grupo de
instrumentos" en la sección "Conoci-
miento de su panel de instrumentos" para
obtener más información.
ARRANQUE Y CONDUCCIÓN
176

6. Cuando el cambio se haya realizado y la
luz de NEUTRAL (Punto muerto) (N) se
quede encendida, suelte el botón NEU-
TRAL (Punto muerto) (N).
7. Sitúe la caja de cambios en REVERSE
(Marcha atrás).
8. Suelte el pedal de freno cinco segundos y
confirme que el vehículo no se mueve.
NOTA:
Si no se cumplen las condiciones de cambio/
bloqueo, el mensaje "To Tow Vehicle Safely,
Read Neutral Shift Procedure in Owners Ma-
nual" (Para remolcar el vehículo de manerasegura, lea el procedimiento de cambio a
punto muerto en el manual del propietario)
en la pantalla del grupo de instrumentos.
Consulte "Pantalla del grupo de instrumen-
tos" en la sección "Conocimiento de su panel
de instrumentos" para obtener más informa-
ción.
Salir de NEUTRAL (Punto muerto) (N)
Use este procedimiento para preparar el
vehículo para el uso normal.
1. Detenga el vehículo completamente.
2. Aplique firmemente el freno de
estacionamiento.
3. Arranque el motor.
4. Mantenga pisado el pedal de freno.
5. Sitúe la caja de cambios en NEUTRAL
(Punto muerto).
6. Con la punta de un bolígrafo o un objeto
similar, mantenga pulsado durante un se-
gundo en el botón NEUTRAL (Punto
muerto) (N) de la caja de transferencia (el
botón está situado junto al interruptor
selector).7. Cuando la luz indicadora de NEUTRAL
(Punto muerto) (N) se apague, suelte el
botón NEUTRAL (Punto muerto) (N).
8. Cuando se suelte el botón NEUTRAL
(Punto muerto) (N), la caja de transferen-
cia cambiará a la posición indicada por el
interruptor selector.
Sistema Quadra-Drive II – Si está
equipado
El sistema Quadra-Drive II opcional incluye
dos acoplamientos de transferencia de par.
Los acoplamientos incluyen un eje trasero
diferencial de desplazamiento limitado elec-

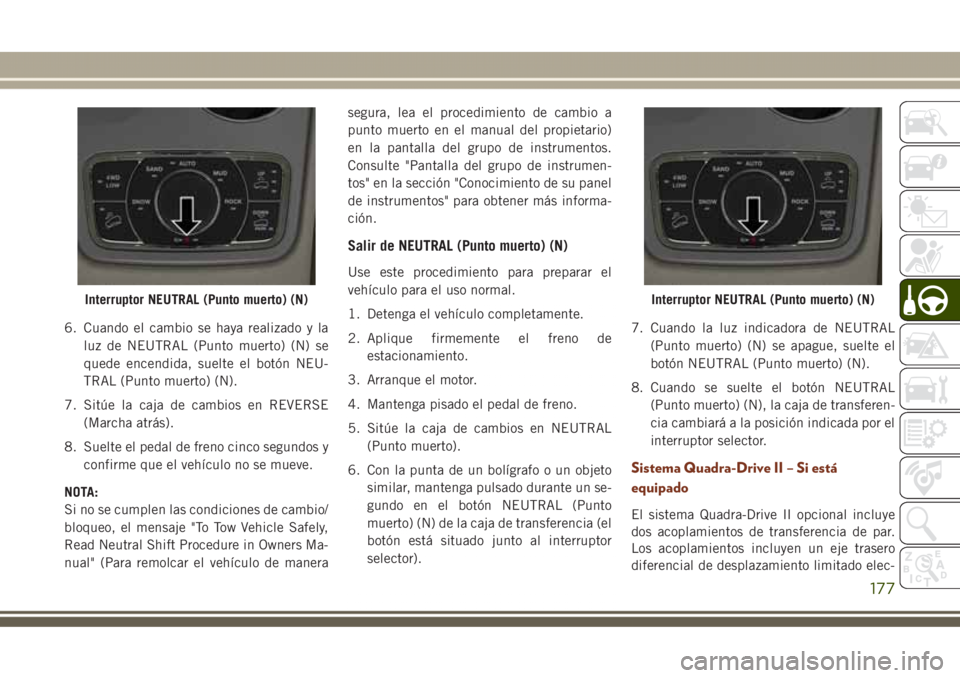

Interruptor NEUTRAL (Punto muerto) (N)Interruptor NEUTRAL (Punto muerto) (N)
177

trónico (ELSD) y la caja de transferencia
Quadra-Trac II. El eje ELSD opcional es com-
pletamente automático y no requiere inter-
vención del conductor. En condiciones de
conducción normales, la unidad funciona
como un eje estándar, equilibrando el par
uniformemente entre las ruedas izquierda y
derecha. Con una diferencia de tracción en-
tre las ruedas izquierda y derecha, el acopla-
miento detecta una diferencia de velocidad.
Cuando una rueda comienza a girar más
rápido que la otra, el par se transferirá auto-
máticamente de la rueda que tiene menos
tracción a la rueda que tiene tracción. Aun-
que el diseño de la caja de transferencia y el
acoplamiento del eje es distinto, ambos fun-
cionan de forma similar. Consulte la informa-
ción del cambio de la caja de transferencia
Quadra-Trac II, antes de esta sección, para

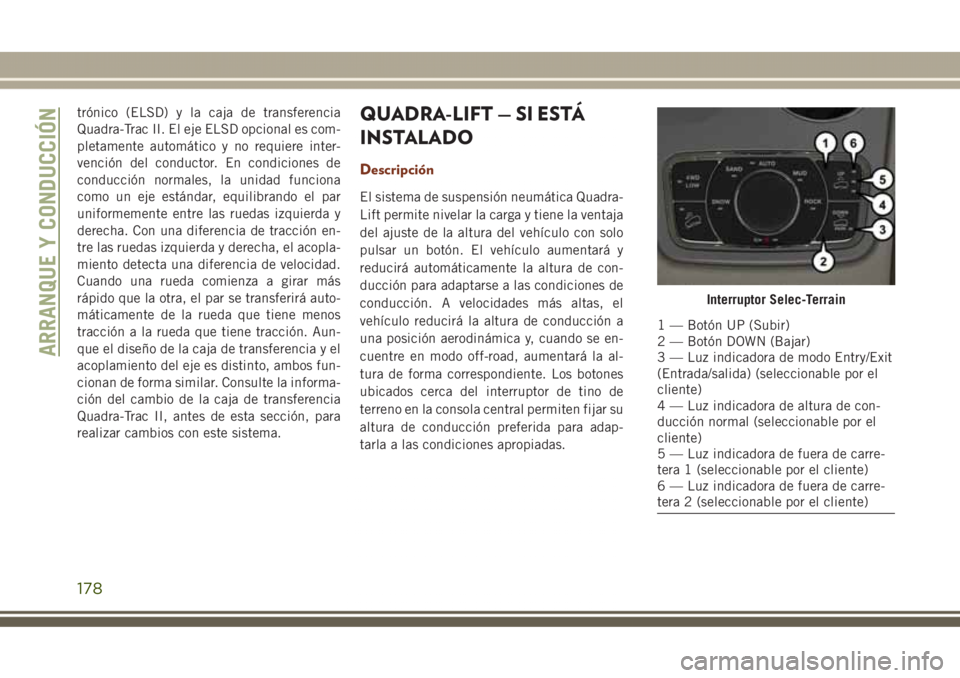

realizar cambios con este sistema.QUADRA-LIFT — SI ESTÁ
INSTALADO
Descripción
El sistema de suspensión neumática Quadra-
Lift permite nivelar la carga y tiene la ventaja
del ajuste de la altura del vehículo con solo
pulsar un botón. El vehículo aumentará y
reducirá automáticamente la altura de con-
ducción para adaptarse a las condiciones de
conducción. A velocidades más altas, el
vehículo reducirá la altura de conducción a
una posición aerodinámica y, cuando se en-
cuentre en modo off-road, aumentará la al-
tura de forma correspondiente. Los botones
ubicados cerca del interruptor de tino de
terreno en la consola central permiten fijar su
altura de conducción preferida para adap-
tarla a las condiciones apropiadas.
Interruptor Selec-Terrain
1 — Botón UP (Subir)
2 — Botón DOWN (Bajar)
3 — Luz indicadora de modo Entry/Exit
(Entrada/salida) (seleccionable por el
cliente)
4 — Luz indicadora de altura de con-
ducción normal (seleccionable por el
cliente)
5 — Luz indicadora de fuera de carre-
tera 1 (seleccionable por el cliente)
6 — Luz indicadora de fuera de carre-
tera 2 (seleccionable por el cliente)
ARRANQUE Y CONDUCCIÓN
178
