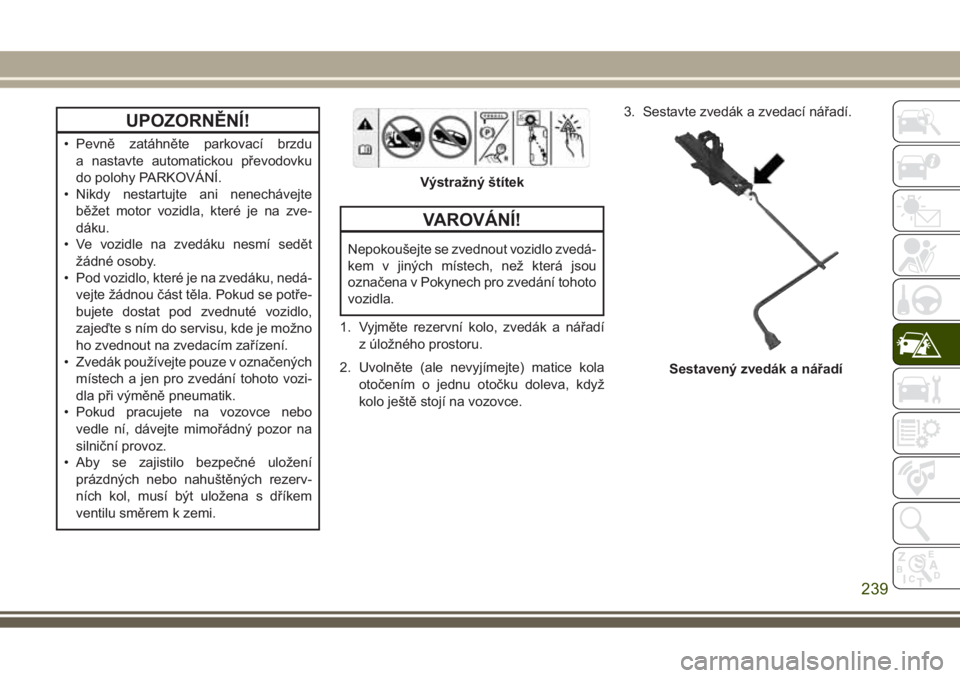

UPOZORNĚNÍ!
• Pevně zatáhněte parkovací brzdu
a nastavte automatickou převodovku
do polohy PARKOVÁNÍ.
• Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na zve-
dáku.
• Ve vozidle na zvedáku nesmí sedět
žádné osoby.
• Pod vozidlo, které je na zvedáku, nedá-
vejte žádnou část těla. Pokud se potře-
bujete dostat pod zvednuté vozidlo,
zajeďte s ním do servisu, kde je možno
ho zvednout na zvedacím zařízení.
• Zvedák používejte pouze v označených
místech a jen pro zvedání tohoto vozi-
dla při výměně pneumatik.
• Pokud pracujete na vozovce nebo
vedle ní, dávejte mimořádný pozor na
silniční provoz.
• Aby se zajistilo bezpečné uložení
prázdných nebo nahuštěných rezerv-
ních kol, musí být uložena s dříkem
ventilu směrem k zemi.
VAROVÁNÍ!
Nepokoušejte se zvednout vozidlo zvedá-
kem v jiných místech, než která jsou
označena v Pokynech pro zvedání tohoto
vozidla.
1. Vyjměte rezervní kolo, zvedák a nářadí
z úložného prostoru.
2. Uvolněte (ale nevyjímejte) matice kola
otočením o jednu otočku doleva, když
kolo ještě stojí na vozovce.3. Sestavte zvedák a zvedací nářadí.
Výstražný štítek
Sestavený zvedák a nářadí
239

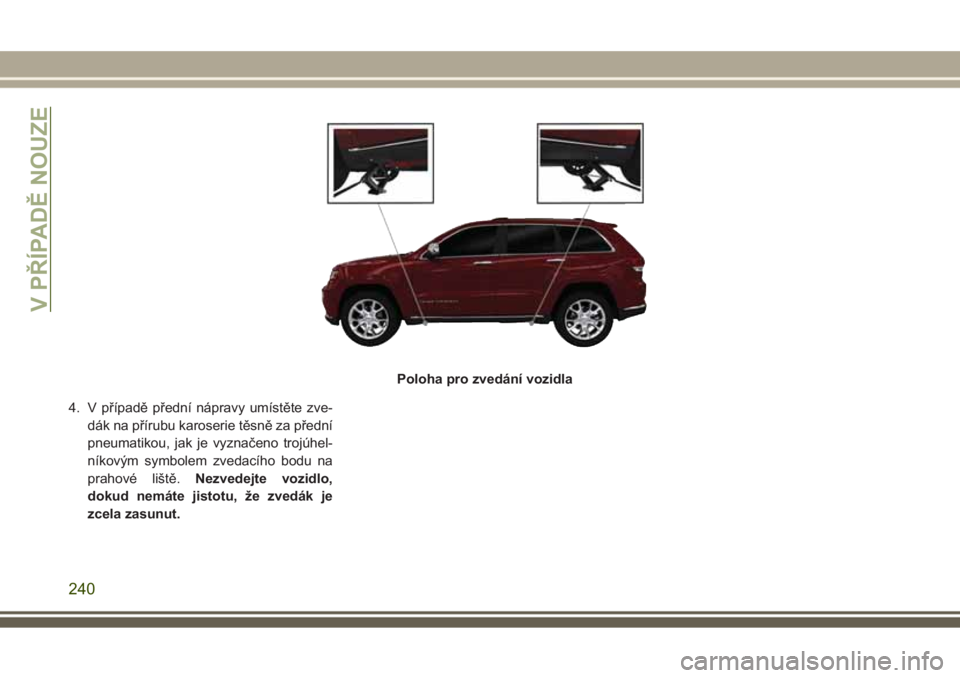

4. V případě přední nápravy umístěte zve-
dák na přírubu karoserie těsně za přední
pneumatikou, jak je vyznačeno trojúhel-
níkovým symbolem zvedacího bodu na
prahové liště.Nezvedejte vozidlo,
dokud nemáte jistotu, že zvedák je
zcela zasunut.
Poloha pro zvedání vozidla
V PŘÍPADĚ NOUZE
240

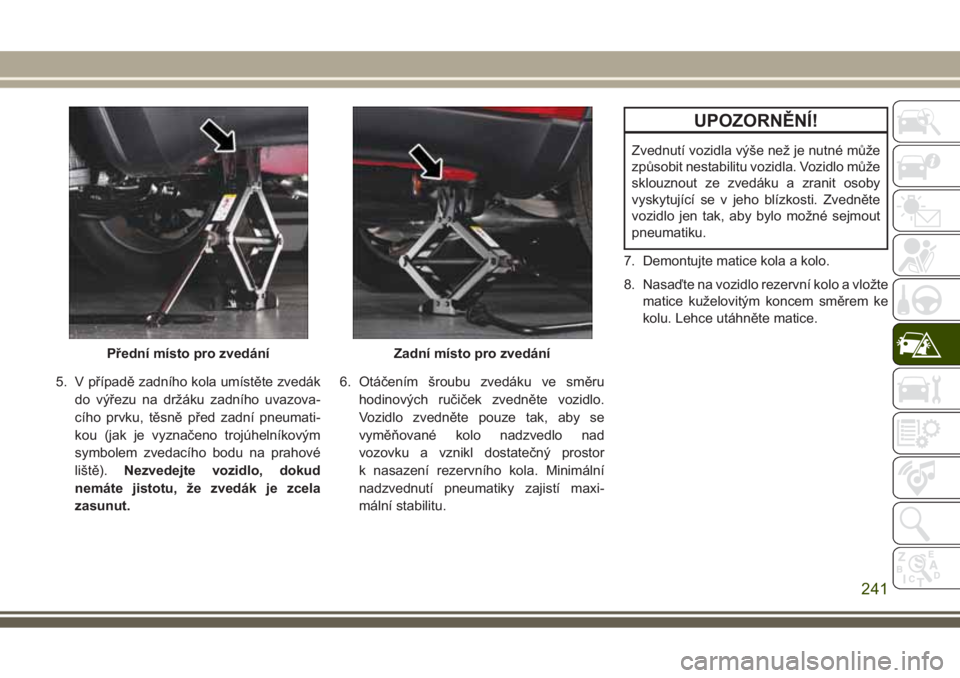

5. V případě zadního kola umístěte zvedák
do výřezu na držáku zadního uvazova-
cího prvku, těsně před zadní pneumati-
kou (jak je vyznačeno trojúhelníkovým
symbolem zvedacího bodu na prahové
liště).Nezvedejte vozidlo, dokud
nemáte jistotu, že zvedák je zcela
zasunut.6. Otáčením šroubu zvedáku ve směru
hodinových ručiček zvedněte vozidlo.
Vozidlo zvedněte pouze tak, aby se
vyměňované kolo nadzvedlo nad
vozovku a vznikl dostatečný prostor
k nasazení rezervního kola. Minimální
nadzvednutí pneumatiky zajistí maxi-
mální stabilitu.
UPOZORNĚNÍ!
Zvednutí vozidla výše než je nutné může
způsobit nestabilitu vozidla. Vozidlo může
sklouznout ze zvedáku a zranit osoby
vyskytující se v jeho blízkosti. Zvedněte
vozidlo jen tak, aby bylo možné sejmout
pneumatiku.
7. Demontujte matice kola a kolo.
8. Nasaďte na vozidlo rezervní kolo a vložte
matice kuželovitým koncem směrem ke
kolu. Lehce utáhněte matice.
Přední místo pro zvedáníZadní místo pro zvedání
241

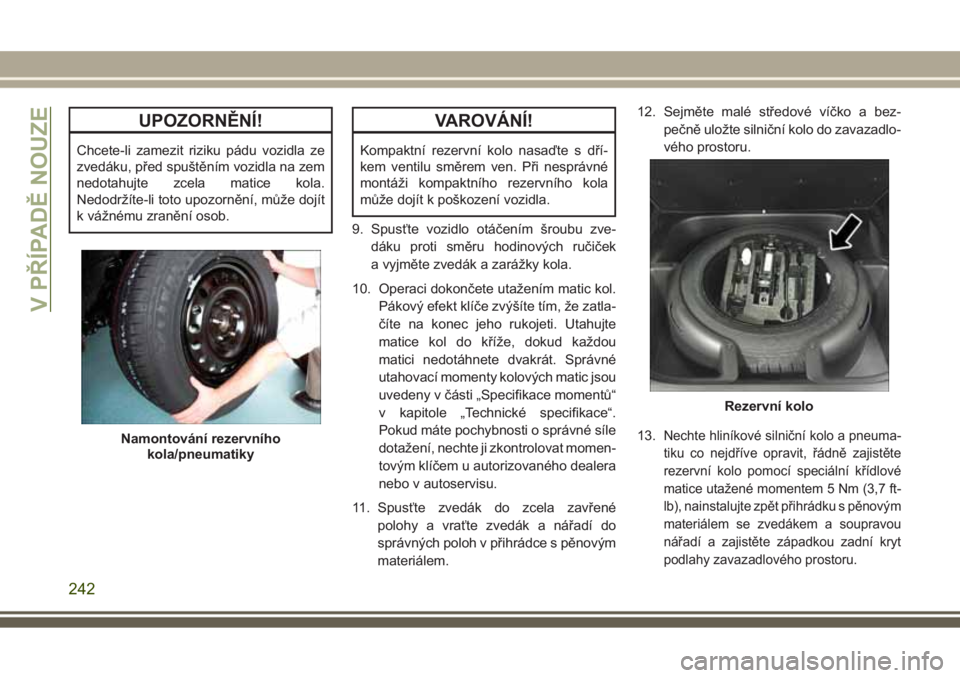

UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze
zvedáku, před spuštěním vozidla na zem
nedotahujte zcela matice kola.
Nedodržíte-li toto upozornění, může dojít
k vážnému zranění osob.
VAROVÁNÍ!
Kompaktní rezervní kolo nasaďte s dří-
kem ventilu směrem ven. Při nesprávné
montáži kompaktního rezervního kola
může dojít k poškození vozidla.
9. Spusťte vozidlo otáčením šroubu zve-
dáku proti směru hodinových ručiček
a vyjměte zvedák a zarážky kola.
10. Operaci dokončete utažením matic kol.
Pákový efekt klíče zvýšíte tím, že zatla-
číte na konec jeho rukojeti. Utahujte
matice kol do kříže, dokud každou
matici nedotáhnete dvakrát. Správné
utahovací momenty kolových matic jsou
uvedeny v části „Specifikace momentů“
v kapitole „Technické specifikace“.
Pokud máte pochybnosti o správné síle
dotažení, nechte ji zkontrolovat momen-
tovým klíčem u autorizovaného dealera
nebo v autoservisu.
11. Spusťte zvedák do zcela zavřené
polohy a vraťte zvedák a nářadí do
správných poloh v přihrádce s pěnovým
materiálem.12. Sejměte malé středové víčko a bez-
pečně uložte silniční kolo do zavazadlo-
vého prostoru.
13.
Nechte hliníkové silniční kolo a pneuma-
tiku co nejdříve opravit, řádně zajistěte
rezervní kolo pomocí speciální křídlové
matice utažené momentem 5 Nm (3,7 ft-
lb), nainstalujte zpět přihrádku s pěnovým
materiálem se zvedákem a soupravou
nářadí a zajistěte západkou zadní kryt
podlahy zavazadlového prostoru.Namontování rezervního
kola/pneumatiky
Rezervní kolo
V PŘÍPADĚ NOUZE
242

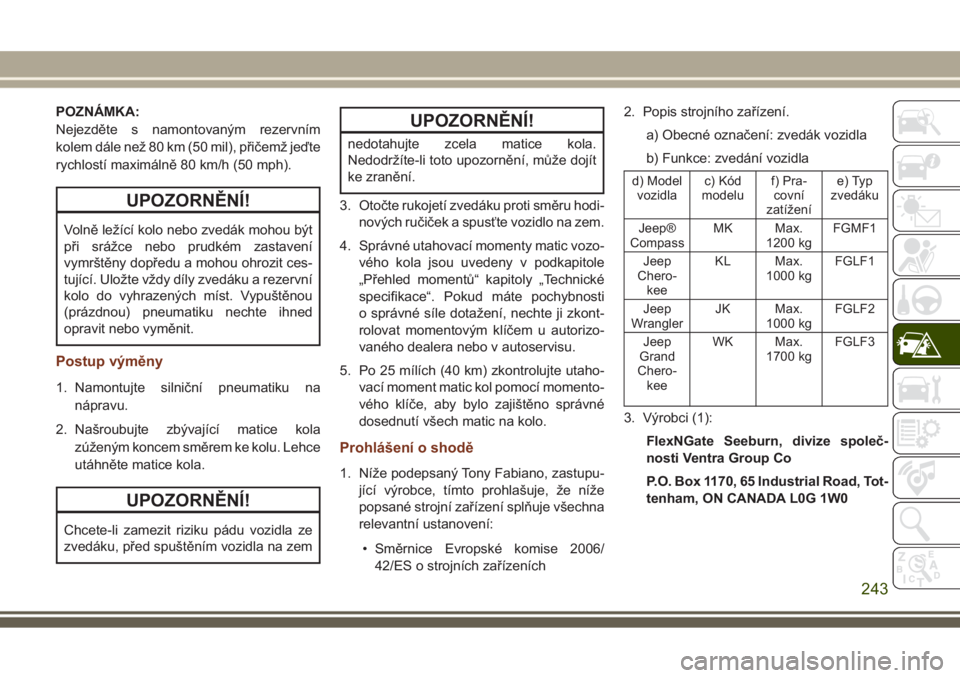

POZNÁMKA:
Nejezděte s namontovaným rezervním
kolem dále než 80 km (50 mil), přičemž jeďte
rychlostí maximálně 80 km/h (50 mph).
UPOZORNĚNÍ!
Volně ležící kolo nebo zvedák mohou být
při srážce nebo prudkém zastavení
vymrštěny dopředu a mohou ohrozit ces-
tující. Uložte vždy díly zvedáku a rezervní
kolo do vyhrazených míst. Vypuštěnou
(prázdnou) pneumatiku nechte ihned
opravit nebo vyměnit.
Postup výměny
1. Namontujte silniční pneumatiku na
nápravu.
2. Našroubujte zbývající matice kola
zúženým koncem směrem ke kolu. Lehce
utáhněte matice kola.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze
zvedáku, před spuštěním vozidla na zem
UPOZORNĚNÍ!
nedotahujte zcela matice kola.
Nedodržíte-li toto upozornění, může dojít
ke zranění.
3. Otočte rukojetí zvedáku proti směru hodi-
nových ručiček a spusťte vozidlo na zem.
4. Správné utahovací momenty matic vozo-
vého kola jsou uvedeny v podkapitole
„Přehled momentů“ kapitoly „Technické
specifikace“. Pokud máte pochybnosti
o správné síle dotažení, nechte ji zkont-
rolovat momentovým klíčem u autorizo-
vaného dealera nebo v autoservisu.
5. Po 25 mílích (40 km) zkontrolujte utaho-
vací moment matic kol pomocí momento-
vého klíče, aby bylo zajištěno správné
dosednutí všech matic na kolo.
Prohlášení o shodě
1. Níže podepsaný Tony Fabiano, zastupu-
jící výrobce, tímto prohlašuje, že níže
popsané strojní zařízení splňuje všechna
relevantní ustanovení:
• Směrnice Evropské komise 2006/
42/ES o strojních zařízeních2. Popis strojního zařízení.
a) Obecné označení: zvedák vozidla
b) Funkce: zvedání vozidla
d) Model
vozidlac) Kód
modeluf) Pra-
covní
zatíženíe) Typ
zvedáku
Jeep®
CompassMK Max.
1200 kgFGMF1
Jeep
Chero-
keeKL Max.
1000 kgFGLF1
Jeep
WranglerJK Max.
1000 kgFGLF2
Jeep
Grand
Chero-
keeWK Max.
1700 kgFGLF3
3. Výrobci (1):
FlexNGate Seeburn, divize společ-
nosti Ventra Group Co
P.O. Box 1170, 65 Industrial Road, Tot-
tenham, ON CANADA L0G 1W0
243

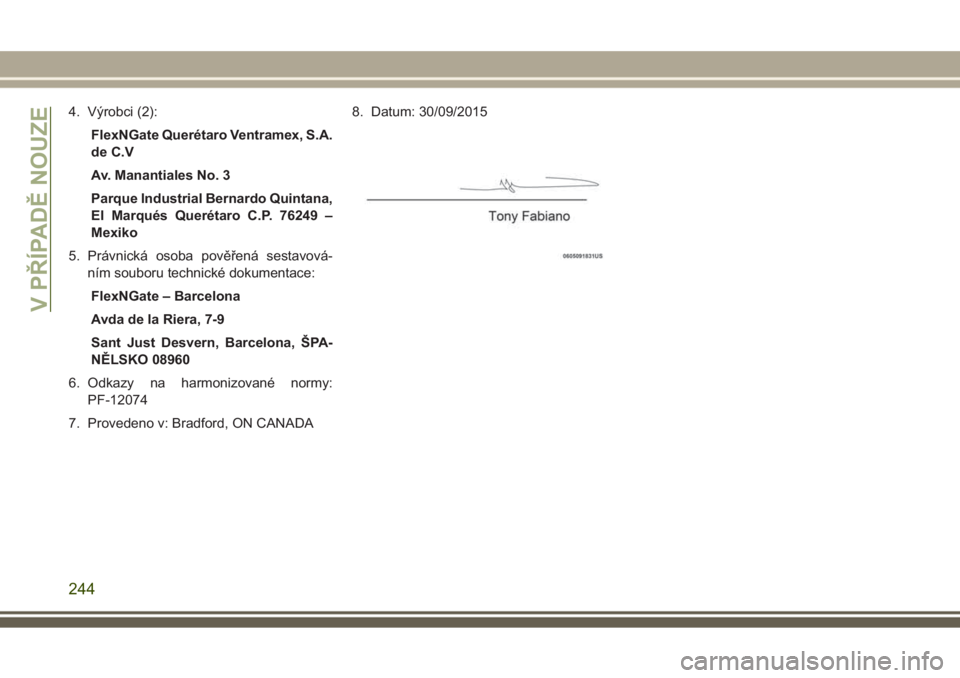

4. Výrobci (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexiko
5. Právnická osoba pověřená sestavová-
ním souboru technické dokumentace:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, ŠPA-
NĚLSKO 08960
6. Odkazy na harmonizované normy:
PF-12074
7. Provedeno v: Bradford, ON CANADA8. Datum: 30/09/2015
V PŘÍPADĚ NOUZE
244

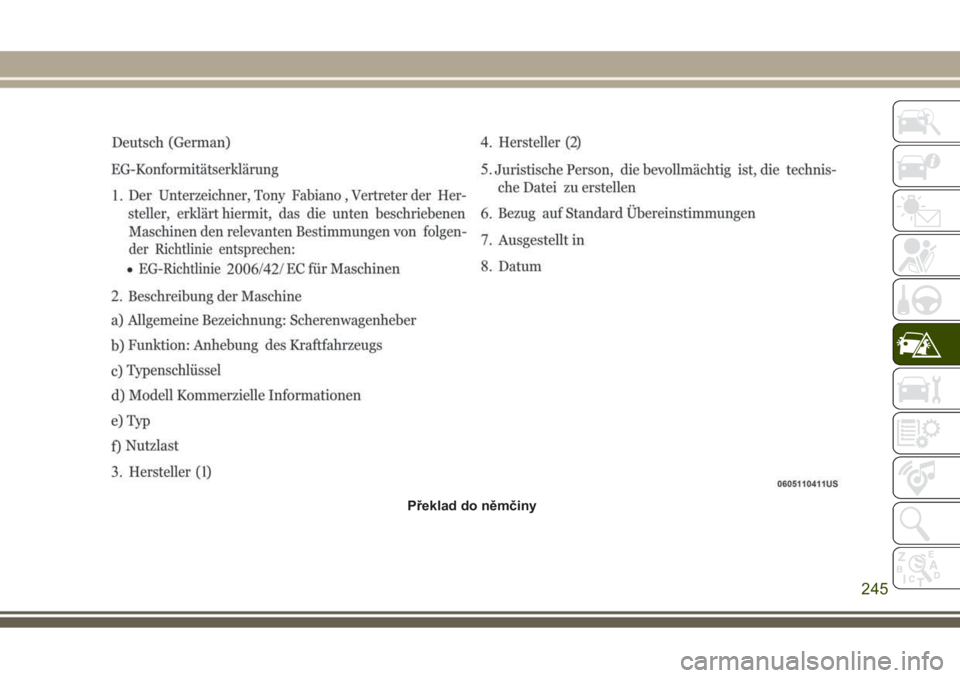

Překlad do němčiny
245

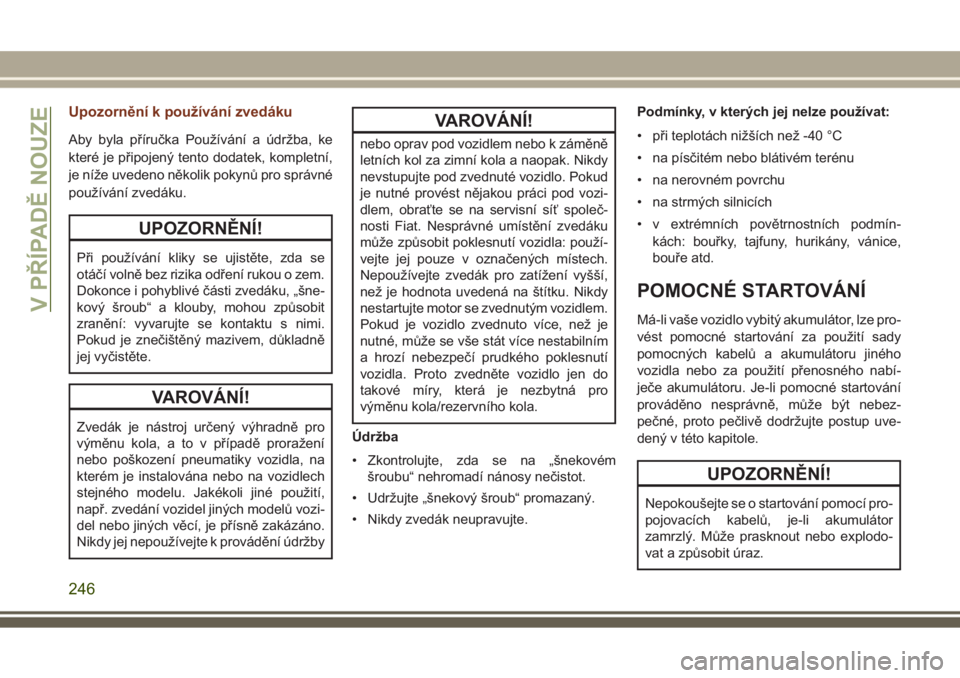

Upozornění k používání zvedáku
Aby byla příručka Používání a údržba, ke
které je připojený tento dodatek, kompletní,
je níže uvedeno několik pokynů pro správné
používání zvedáku.
UPOZORNĚNÍ!
Při používání kliky se ujistěte, zda se
otáčí volně bez rizika odření rukou o zem.
Dokonce i pohyblivé části zvedáku, „šne-
kový šroub“ a klouby, mohou způsobit
zranění: vyvarujte se kontaktu s nimi.
Pokud je znečištěný mazivem, důkladně
jej vyčistěte.
VAROVÁNÍ!
Zvedák je nástroj určený výhradně pro
výměnu kola, a to v případě proražení
nebo poškození pneumatiky vozidla, na
kterém je instalována nebo na vozidlech
stejného modelu. Jakékoli jiné použití,
např. zvedání vozidel jiných modelů vozi-
del nebo jiných věcí, je přísně zakázáno.
Nikdy jej nepoužívejte k provádění údržby
VAROVÁNÍ!
nebo oprav pod vozidlem nebo k záměně
letních kol za zimní kola a naopak. Nikdy
nevstupujte pod zvednuté vozidlo. Pokud
je nutné provést nějakou práci pod vozi-
dlem, obraťte se na servisní síť společ-
nosti Fiat. Nesprávné umístění zvedáku
může způsobit poklesnutí vozidla: použí-
vejte jej pouze v označených místech.
Nepoužívejte zvedák pro zatížení vyšší,
než je hodnota uvedená na štítku. Nikdy
nestartujte motor se zvednutým vozidlem.
Pokud je vozidlo zvednuto více, než je
nutné, může se vše stát více nestabilním
a hrozí nebezpečí prudkého poklesnutí
vozidla. Proto zvedněte vozidlo jen do
takové míry, která je nezbytná pro
výměnu kola/rezervního kola.
Údržba
• Zkontrolujte, zda se na „šnekovém
šroubu“ nehromadí nánosy nečistot.
• Udržujte „šnekový šroub“ promazaný.
• Nikdy zvedák neupravujte.Podmínky, v kterých jej nelze používat:
• při teplotách nižších než -40 °C
• na písčitém nebo blátivém terénu
• na nerovném povrchu
• na strmých silnicích
• v extrémních povětrnostních podmín-
kách: bouřky, tajfuny, hurikány, vánice,
bouře atd.
POMOCNÉ STARTOVÁNÍ
Má-li vaše vozidlo vybitý akumulátor, lze pro-
vést pomocné startování za použití sady
pomocných kabelů a akumulátoru jiného
vozidla nebo za použití přenosného nabí-
ječe akumulátoru. Je-li pomocné startování
prováděno nesprávně, může být nebez-
pečné, proto pečlivě dodržujte postup uve-
dený v této kapitole.
UPOZORNĚNÍ!
Nepokoušejte se o startování pomocí pro-
pojovacích kabelů, je-li akumulátor
zamrzlý. Může prasknout nebo explodo-
vat a způsobit úraz.
V PŘÍPADĚ NOUZE
246

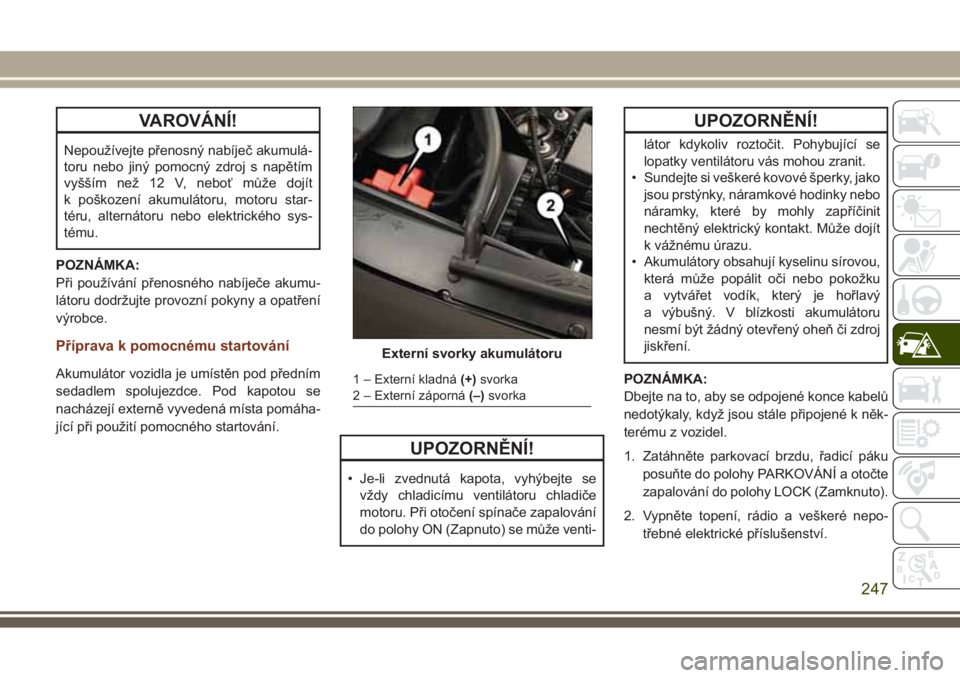

VAROVÁNÍ!
Nepoužívejte přenosný nabíječ akumulá-
toru nebo jiný pomocný zdroj s napětím
vyšším než 12 V, neboť může dojít
k poškození akumulátoru, motoru star-
téru, alternátoru nebo elektrického sys-
tému.
POZNÁMKA:
Při používání přenosného nabíječe akumu-
látoru dodržujte provozní pokyny a opatření
výrobce.
Příprava k pomocnému startování
Akumulátor vozidla je umístěn pod předním
sedadlem spolujezdce. Pod kapotou se
nacházejí externě vyvedená místa pomáha-
jící při použití pomocného startování.
UPOZORNĚNÍ!
• Je-li zvednutá kapota, vyhýbejte se
vždy chladicímu ventilátoru chladiče
motoru. Při otočení spínače zapalování
do polohy ON (Zapnuto) se může venti-
UPOZORNĚNÍ!
látor kdykoliv roztočit. Pohybující se
lopatky ventilátoru vás mohou zranit.
• Sundejte si veškeré kovové šperky, jako
jsou prstýnky, náramkové hodinky nebo
náramky, které by mohly zapříčinit
nechtěný elektrický kontakt. Může dojít
k vážnému úrazu.
• Akumulátory obsahují kyselinu sírovou,
která může popálit oči nebo pokožku
a vytvářet vodík, který je hořlavý
a výbušný. V blízkosti akumulátoru
nesmí být žádný otevřený oheň či zdroj
jiskření.
POZNÁMKA:
Dbejte na to, aby se odpojené konce kabelů
nedotýkaly, když jsou stále připojené k něk-
terému z vozidel.
1. Zatáhněte parkovací brzdu, řadicí páku
posuňte do polohy PARKOVÁNÍ a otočte
zapalování do polohy LOCK (Zamknuto).
2. Vypněte topení, rádio a veškeré nepo-
třebné elektrické příslušenství.
Externí svorky akumulátoru
1 – Externí kladná(+)svorka
2 – Externí záporná(–)svorka
247

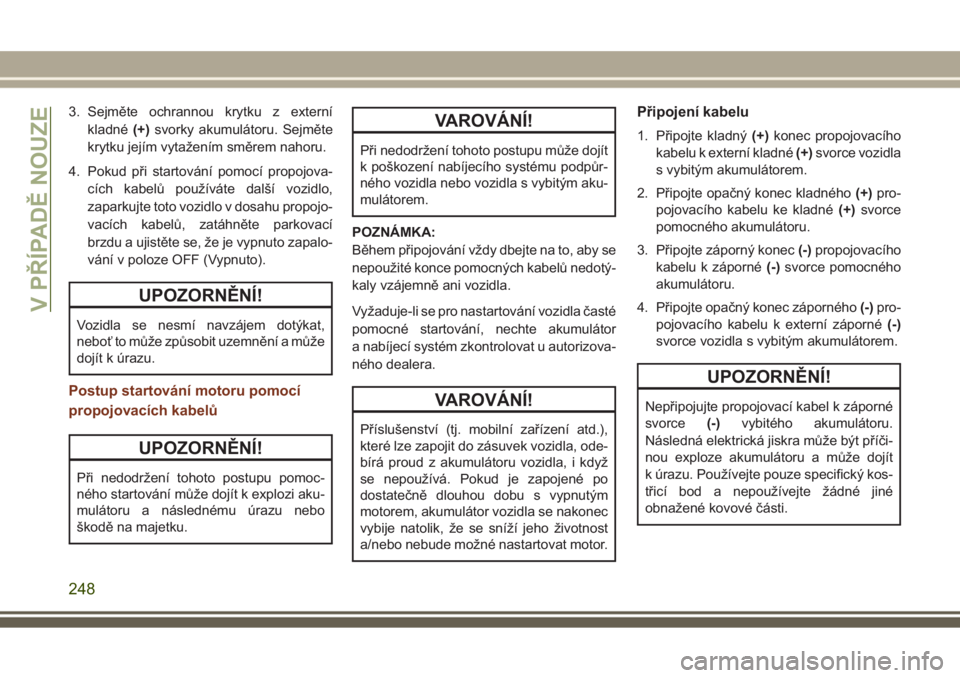

3. Sejměte ochrannou krytku z externí
kladné(+)svorky akumulátoru. Sejměte
krytku jejím vytažením směrem nahoru.
4. Pokud při startování pomocí propojova-
cích kabelů používáte další vozidlo,
zaparkujte toto vozidlo v dosahu propojo-
vacích kabelů, zatáhněte parkovací
brzdu a ujistěte se, že je vypnuto zapalo-
vání v poloze OFF (Vypnuto).
UPOZORNĚNÍ!
Vozidla se nesmí navzájem dotýkat,
neboť to může způsobit uzemnění a může
dojít k úrazu.
Postup startování motoru pomocí
propojovacích kabelů
UPOZORNĚNÍ!
Při nedodržení tohoto postupu pomoc-
ného startování může dojít k explozi aku-
mulátoru a následnému úrazu nebo
škodě na majetku.
VAROVÁNÍ!
Při nedodržení tohoto postupu může dojít
k poškození nabíjecího systému podpůr-
ného vozidla nebo vozidla s vybitým aku-
mulátorem.
POZNÁMKA:
Během připojování vždy dbejte na to, aby se
nepoužité konce pomocných kabelů nedotý-
kaly vzájemně ani vozidla.
Vyžaduje-li se pro nastartování vozidla časté
pomocné startování, nechte akumulátor
a nabíjecí systém zkontrolovat u autorizova-
ného dealera.
VAROVÁNÍ!
Příslušenství (tj. mobilní zařízení atd.),
které lze zapojit do zásuvek vozidla, ode-
bírá proud z akumulátoru vozidla, i když
se nepoužívá. Pokud je zapojené po
dostatečně dlouhou dobu s vypnutým
motorem, akumulátor vozidla se nakonec
vybije natolik, že se sníží jeho životnost
a/nebo nebude možné nastartovat motor.
Připojení kabelu
1. Připojte kladný(+)konec propojovacího
kabelu k externí kladné(+)svorce vozidla
s vybitým akumulátorem.
2. Připojte opačný konec kladného(+)pro-
pojovacího kabelu ke kladné(+)svorce
pomocného akumulátoru.
3. Připojte záporný konec(-)propojovacího
kabelu k záporné(-)svorce pomocného
akumulátoru.
4. Připojte opačný konec záporného(-)pro-
pojovacího kabelu k externí záporné(-)
svorce vozidla s vybitým akumulátorem.
UPOZORNĚNÍ!
Nepřipojujte propojovací kabel k záporné
svorce(-)vybitého akumulátoru.
Následná elektrická jiskra může být příči-
nou exploze akumulátoru a může dojít
k úrazu. Používejte pouze specifický kos-
třicí bod a nepoužívejte žádné jiné
obnažené kovové části.
V PŘÍPADĚ NOUZE
248
