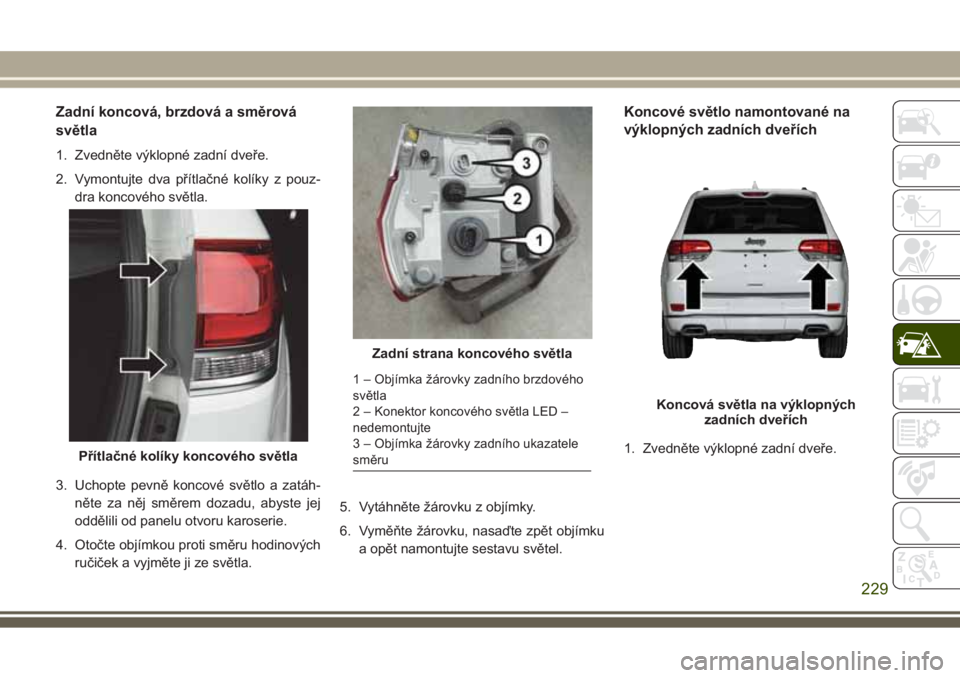

Zadní koncová, brzdová a směrová
světla
1. Zvedněte výklopné zadní dveře.
2. Vymontujte dva přítlačné kolíky z pouz-
dra koncového světla.
3. Uchopte pevně koncové světlo a zatáh-
něte za něj směrem dozadu, abyste jej
oddělili od panelu otvoru karoserie.
4. Otočte objímkou proti směru hodinových
ručiček a vyjměte ji ze světla.5. Vytáhněte žárovku z objímky.
6. Vyměňte žárovku, nasaďte zpět objímku
a opět namontujte sestavu světel.
Koncové světlo namontované na
výklopných zadních dveřích
1. Zvedněte výklopné zadní dveře.Přítlačné kolíky koncového světla
Zadní strana koncového světla
1 – Objímka žárovky zadního brzdového
světla
2 – Konektor koncového světla LED –
nedemontujte
3 – Objímka žárovky zadního ukazatele
směru
Koncová světla na výklopných
zadních dveřích
229

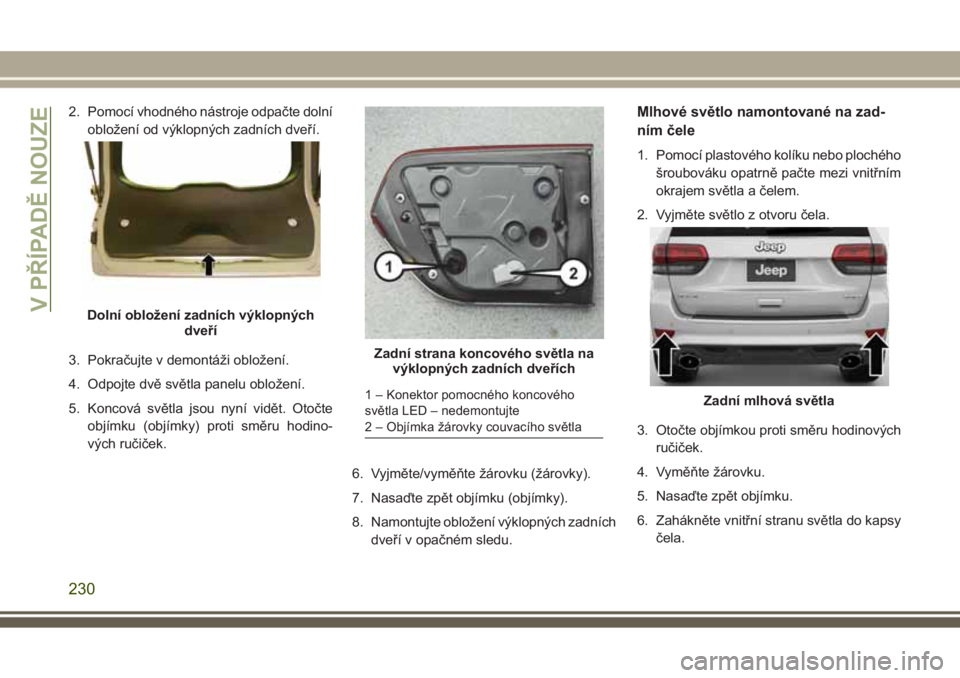

2. Pomocí vhodného nástroje odpačte dolní
obložení od výklopných zadních dveří.
3. Pokračujte v demontáži obložení.
4. Odpojte dvě světla panelu obložení.
5. Koncová světla jsou nyní vidět. Otočte
objímku (objímky) proti směru hodino-
vých ručiček.
6. Vyjměte/vyměňte žárovku (žárovky).
7. Nasaďte zpět objímku (objímky).
8. Namontujte obložení výklopných zadních
dveří v opačném sledu.Mlhové světlo namontované na zad-
ním čele
1. Pomocí plastového kolíku nebo plochého
šroubováku opatrně pačte mezi vnitřním
okrajem světla a čelem.
2. Vyjměte světlo z otvoru čela.
3. Otočte objímkou proti směru hodinových
ručiček.
4. Vyměňte žárovku.
5. Nasaďte zpět objímku.
6. Zahákněte vnitřní stranu světla do kapsy
čela.
Dolní obložení zadních výklopných
dveří
Zadní strana koncového světla na
výklopných zadních dveřích
1 – Konektor pomocného koncového
světla LED – nedemontujte
2 – Objímka žárovky couvacího světlaZadní mlhová světla
V PŘÍPADĚ NOUZE
230

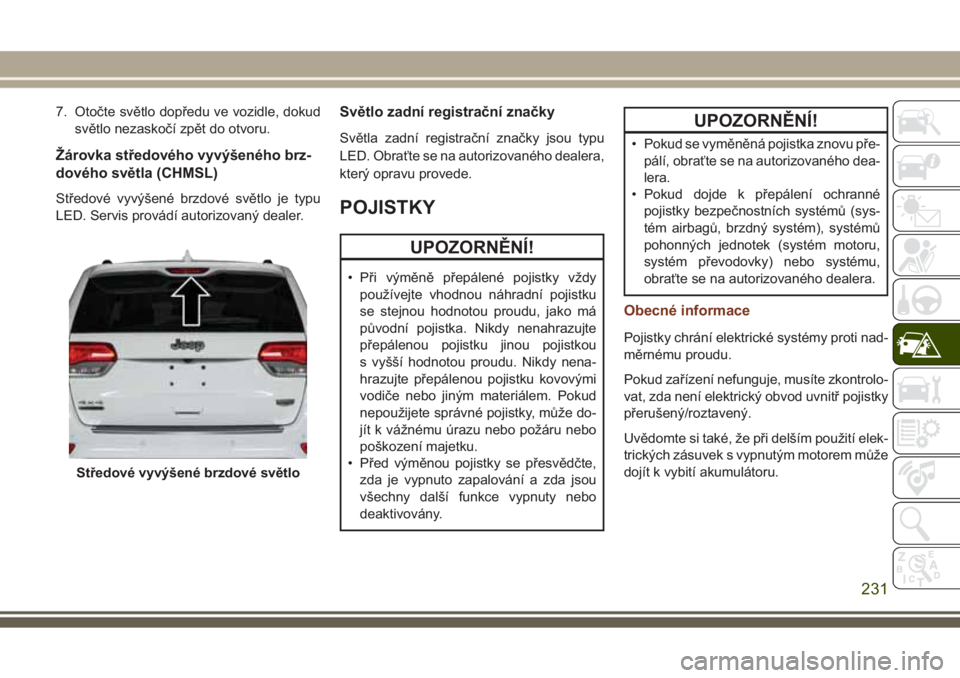

7. Otočte světlo dopředu ve vozidle, dokud
světlo nezaskočí zpět do otvoru.
Žárovka středového vyvýšeného brz-
dového světla (CHMSL)
Středové vyvýšené brzdové světlo je typu
LED. Servis provádí autorizovaný dealer.
Světlo zadní registrační značky
Světla zadní registrační značky jsou typu
LED. Obraťte se na autorizovaného dealera,
který opravu provede.
POJISTKY
UPOZORNĚNÍ!
• Při výměně přepálené pojistky vždy
používejte vhodnou náhradní pojistku
se stejnou hodnotou proudu, jako má
původní pojistka. Nikdy nenahrazujte
přepálenou pojistku jinou pojistkou
s vyšší hodnotou proudu. Nikdy nena-
hrazujte přepálenou pojistku kovovými
vodiče nebo jiným materiálem. Pokud
nepoužijete správné pojistky, může do-
jít k vážnému úrazu nebo požáru nebo
poškození majetku.
• Před výměnou pojistky se přesvědčte,
zda je vypnuto zapalování a zda jsou
všechny další funkce vypnuty nebo
deaktivovány.
UPOZORNĚNÍ!
• Pokud se vyměněná pojistka znovu pře-
pálí, obraťte se na autorizovaného dea-
lera.
• Pokud dojde k přepálení ochranné
pojistky bezpečnostních systémů (sys-
tém airbagů, brzdný systém), systémů
pohonných jednotek (systém motoru,
systém převodovky) nebo systému,
obraťte se na autorizovaného dealera.
Obecné informace
Pojistky chrání elektrické systémy proti nad-
měrnému proudu.
Pokud zařízení nefunguje, musíte zkontrolo-
vat, zda není elektrický obvod uvnitř pojistky
přerušený/roztavený.
Uvědomte si také, že při delším použití elek-
trických zásuvek s vypnutým motorem může
dojít k vybití akumulátoru.
Středové vyvýšené brzdové světlo
231

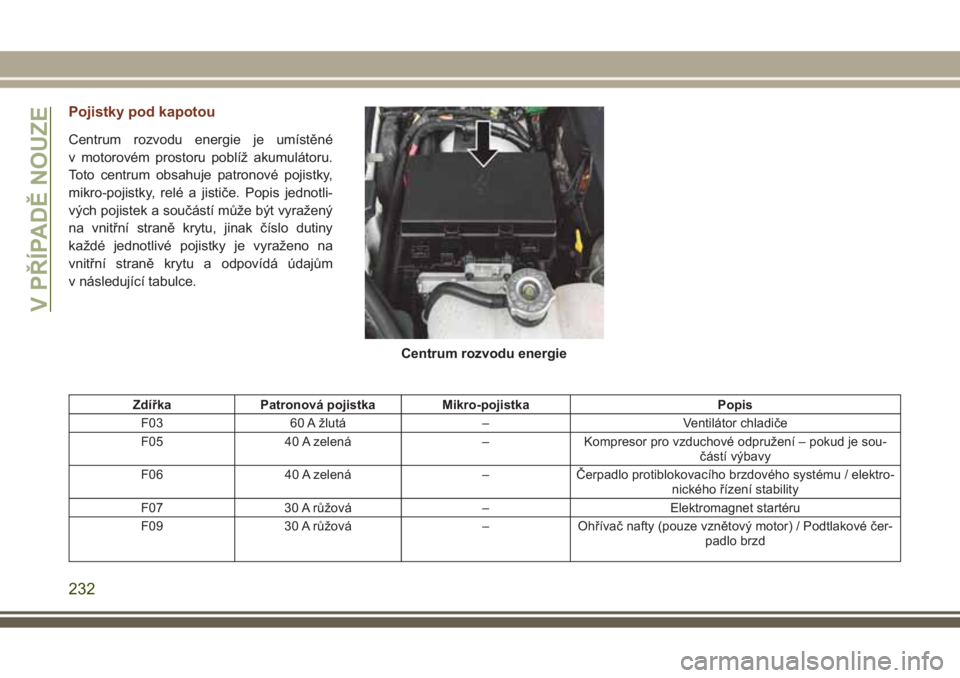

Pojistky pod kapotou
Centrum rozvodu energie je umístěné
v motorovém prostoru poblíž akumulátoru.
Toto centrum obsahuje patronové pojistky,
mikro-pojistky, relé a jističe. Popis jednotli-
vých pojistek a součástí může být vyražený
na vnitřní straně krytu, jinak číslo dutiny
každé jednotlivé pojistky je vyraženo na
vnitřní straně krytu a odpovídá údajům
v následující tabulce.
Zdířka Patronová pojistka Mikro-pojistka Popis
F03 60 A žlutá – Ventilátor chladiče
F05 40 A zelená – Kompresor pro vzduchové odpružení – pokud je sou-
částí výbavy
F06 40 A zelená – Čerpadlo protiblokovacího brzdového systému / elektro-
nického řízení stability
F07 30 A růžová – Elektromagnet startéru
F09 30 A růžová – Ohřívač nafty (pouze vznětový motor) / Podtlakové čer-
padlo brzd
Centrum rozvodu energie
V PŘÍPADĚ NOUZE
232

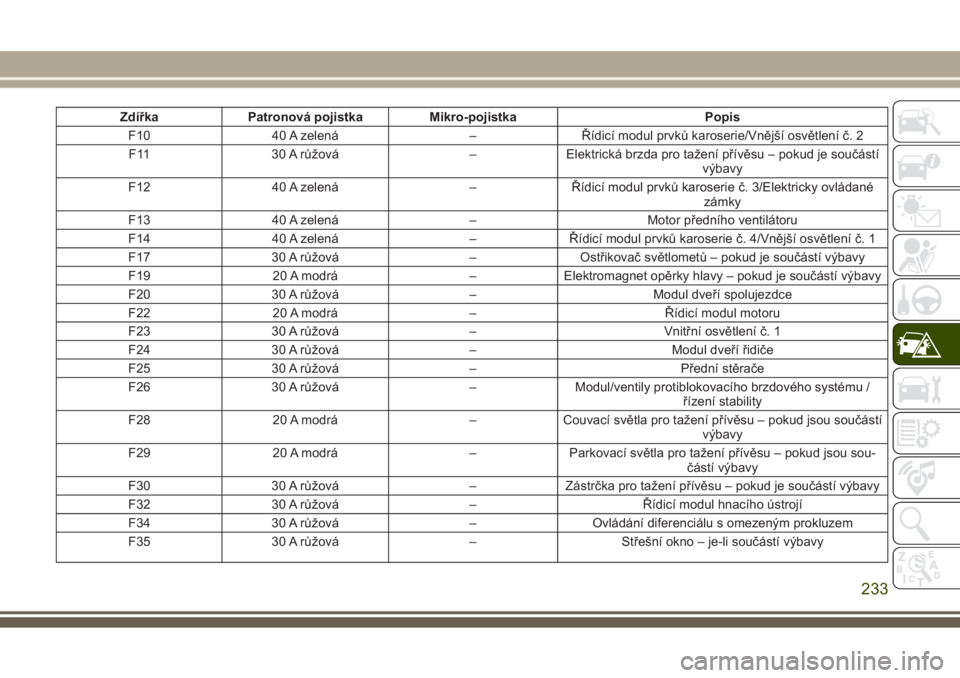

Zdířka Patronová pojistka Mikro-pojistka Popis
F10 40 A zelená – Řídicí modul prvků karoserie/Vnější osvětlení č. 2
F11 30 A růžová – Elektrická brzda pro tažení přívěsu – pokud je součástí
výbavy
F12 40 A zelená – Řídicí modul prvků karoserie č. 3/Elektricky ovládané
zámky
F13 40 A zelená – Motor předního ventilátoru
F14 40 A zelená – Řídicí modul prvků karoserie č. 4/Vnější osvětlení č. 1
F17 30 A růžová – Ostřikovač světlometů – pokud je součástí výbavy
F19 20 A modrá – Elektromagnet opěrky hlavy – pokud je součástí výbavy
F20 30 A růžová – Modul dveří spolujezdce
F22 20 A modrá – Řídicí modul motoru
F23 30 A růžová – Vnitřní osvětlení č. 1
F24 30 A růžová – Modul dveří řidiče
F25 30 A růžová – Přední stěrače
F26 30 A růžová – Modul/ventily protiblokovacího brzdového systému /
řízení stability
F28 20 A modrá – Couvací světla pro tažení přívěsu – pokud jsou součástí
výbavy
F29 20 A modrá – Parkovací světla pro tažení přívěsu – pokud jsou sou-
částí výbavy
F30 30 A růžová – Zástrčka pro tažení přívěsu – pokud je součástí výbavy
F32 30 A růžová – Řídicí modul hnacího ústrojí
F34 30 A růžová – Ovládání diferenciálu s omezeným prokluzem
F35 30 A růžová – Střešní okno – je-li součástí výbavy
233

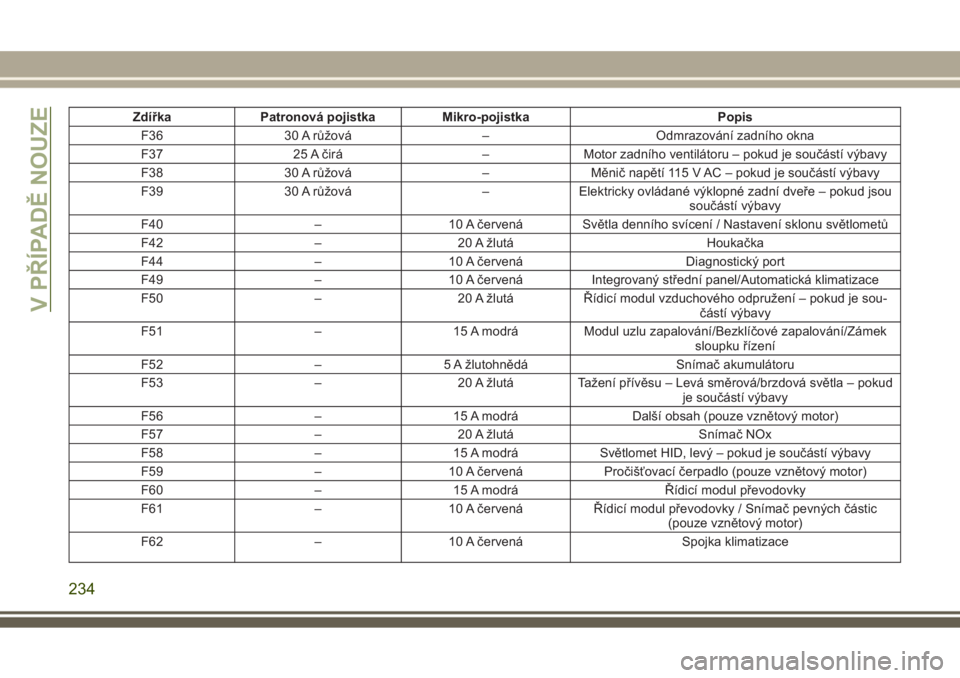

Zdířka Patronová pojistka Mikro-pojistka Popis
F36 30 A růžová – Odmrazování zadního okna
F37 25 A čirá – Motor zadního ventilátoru – pokud je součástí výbavy
F38 30 A růžová – Měnič napětí 115 V AC – pokud je součástí výbavy
F39 30 A růžová – Elektricky ovládané výklopné zadní dveře – pokud jsou
součástí výbavy
F40 – 10 A červená Světla denního svícení / Nastavení sklonu světlometů
F42 – 20 A žlutá Houkačka
F44 – 10 A červená Diagnostický port
F49 – 10 A červená Integrovaný střední panel/Automatická klimatizace
F50 – 20 A žlutá Řídicí modul vzduchového odpružení – pokud je sou-
částí výbavy
F51 – 15 A modrá Modul uzlu zapalování/Bezklíčové zapalování/Zámek
sloupku řízení
F52 – 5 A žlutohnědá Snímač akumulátoru
F53 – 20 A žlutá Tažení přívěsu – Levá směrová/brzdová světla – pokud
je součástí výbavy
F56 – 15 A modrá Další obsah (pouze vznětový motor)
F57 – 20 A žlutá Snímač NOx
F58 – 15 A modrá Světlomet HID, levý – pokud je součástí výbavy
F59 – 10 A červená Pročišťovací čerpadlo (pouze vznětový motor)
F60 – 15 A modrá Řídicí modul převodovky
F61 – 10 A červená Řídicí modul převodovky / Snímač pevných částic
(pouze vznětový motor)
F62 – 10 A červená Spojka klimatizace
V PŘÍPADĚ NOUZE
234

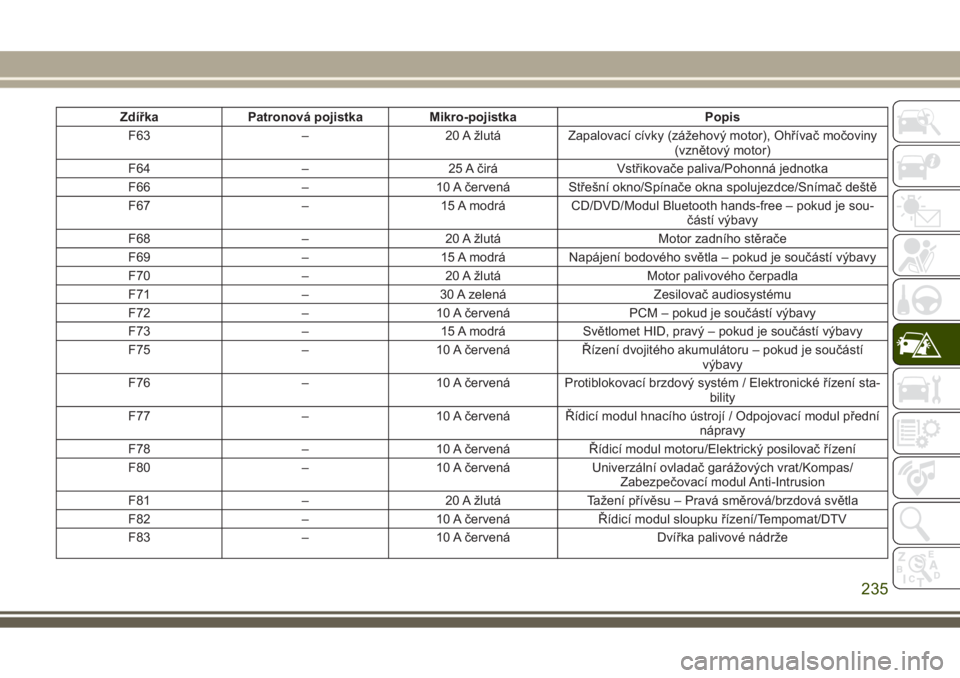

Zdířka Patronová pojistka Mikro-pojistka Popis
F63 – 20 A žlutá Zapalovací cívky (zážehový motor), Ohřívač močoviny
(vznětový motor)
F64 – 25 A čirá Vstřikovače paliva/Pohonná jednotka
F66 – 10 A červená Střešní okno/Spínače okna spolujezdce/Snímač deště
F67 – 15 A modrá CD/DVD/Modul Bluetooth hands-free – pokud je sou-
částí výbavy
F68 – 20 A žlutá Motor zadního stěrače
F69 – 15 A modrá Napájení bodového světla – pokud je součástí výbavy
F70 – 20 A žlutá Motor palivového čerpadla
F71 – 30 A zelená Zesilovač audiosystému
F72 – 10 A červená PCM – pokud je součástí výbavy
F73 – 15 A modrá Světlomet HID, pravý – pokud je součástí výbavy
F75 – 10 A červená Řízení dvojitého akumulátoru – pokud je součástí
výbavy
F76 – 10 A červená Protiblokovací brzdový systém / Elektronické řízení sta-
bility
F77 – 10 A červená Řídicí modul hnacího ústrojí / Odpojovací modul přední
nápravy
F78 – 10 A červená Řídicí modul motoru/Elektrický posilovač řízení
F80 – 10 A červená Univerzální ovladač garážových vrat/Kompas/
Zabezpečovací modul Anti-Intrusion
F81 – 20 A žlutá Tažení přívěsu – Pravá směrová/brzdová světla
F82 – 10 A červená Řídicí modul sloupku řízení/Tempomat/DTV
F83 – 10 A červená Dvířka palivové nádrže
235

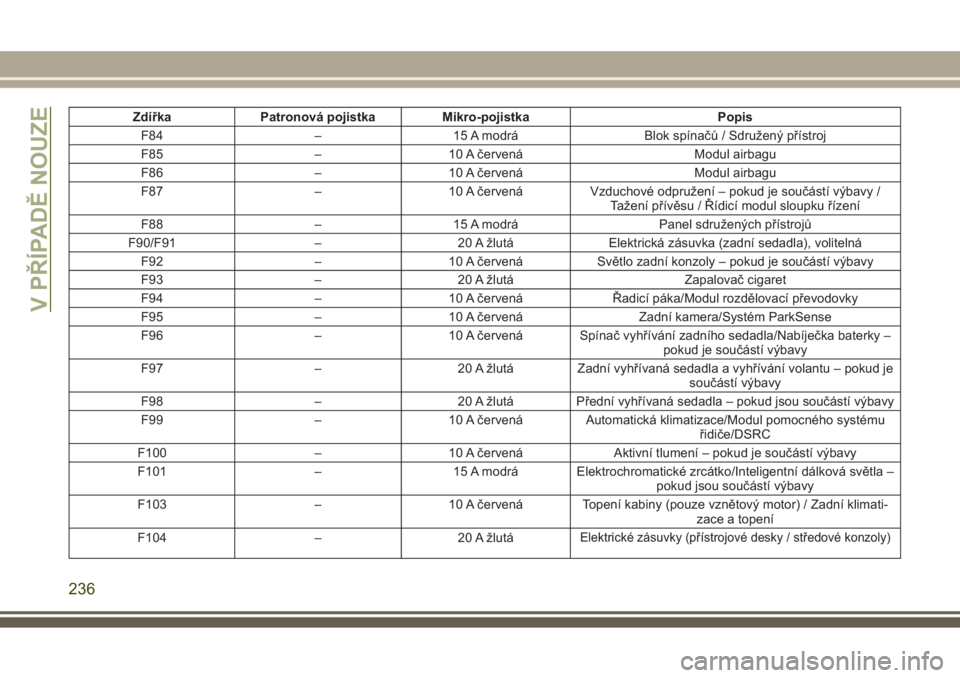

Zdířka Patronová pojistka Mikro-pojistka Popis
F84 – 15 A modrá Blok spínačů / Sdružený přístroj
F85 – 10 A červená Modul airbagu
F86 – 10 A červená Modul airbagu
F87 – 10 A červená Vzduchové odpružení – pokud je součástí výbavy /
Tažení přívěsu / Řídicí modul sloupku řízení
F88 – 15 A modrá Panel sdružených přístrojů
F90/F91 – 20 A žlutá Elektrická zásuvka (zadní sedadla), volitelná
F92 – 10 A červená Světlo zadní konzoly – pokud je součástí výbavy
F93 – 20 A žlutá Zapalovač cigaret
F94 – 10 A červená Řadicí páka/Modul rozdělovací převodovky
F95 – 10 A červená Zadní kamera/Systém ParkSense
F96 – 10 A červená Spínač vyhřívání zadního sedadla/Nabíječka baterky –
pokud je součástí výbavy
F97 – 20 A žlutá Zadní vyhřívaná sedadla a vyhřívání volantu – pokud je
součástí výbavy
F98 – 20 A žlutá Přední vyhřívaná sedadla – pokud jsou součástí výbavy
F99 – 10 A červená Automatická klimatizace/Modul pomocného systému
řidiče/DSRC
F100 – 10 A červená Aktivní tlumení – pokud je součástí výbavy
F101 – 15 A modrá Elektrochromatické zrcátko/Inteligentní dálková světla –
pokud jsou součástí výbavy
F103 – 10 A červená Topení kabiny (pouze vznětový motor) / Zadní klimati-
zace a topení
F104 – 20 A žlutá
Elektrické zásuvky (přístrojové desky / středové konzoly)
V PŘÍPADĚ NOUZE
236

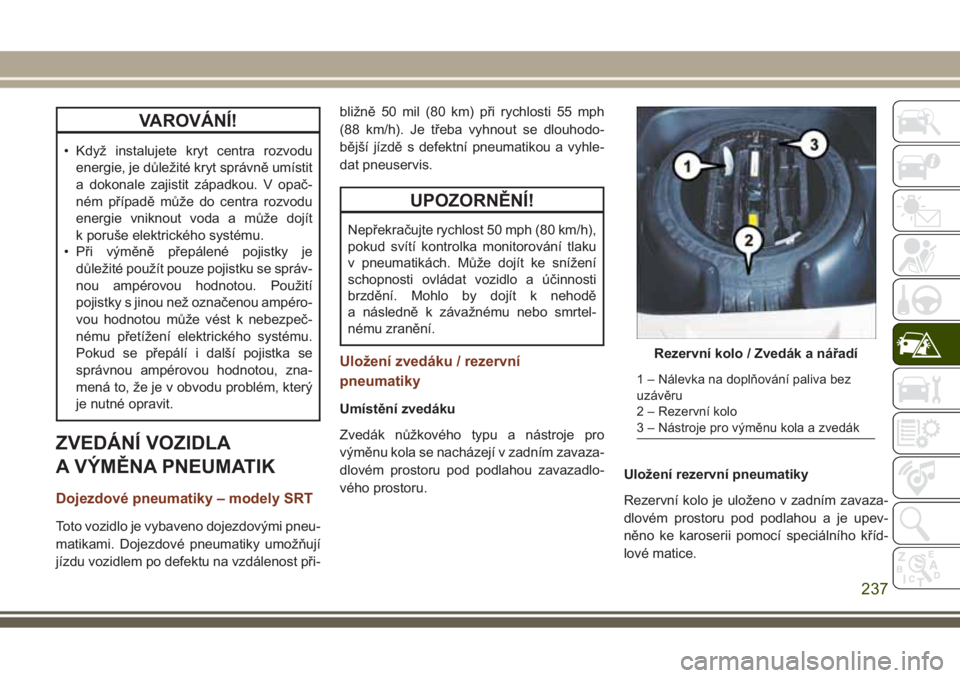

VAROVÁNÍ!
• Když instalujete kryt centra rozvodu
energie, je důležité kryt správně umístit
a dokonale zajistit západkou. V opač-
ném případě může do centra rozvodu
energie vniknout voda a může dojít
k poruše elektrického systému.
• Při výměně přepálené pojistky je
důležité použít pouze pojistku se správ-
nou ampérovou hodnotou. Použití
pojistky s jinou než označenou ampéro-
vou hodnotou může vést k nebezpeč-
nému přetížení elektrického systému.
Pokud se přepálí i další pojistka se
správnou ampérovou hodnotou, zna-
mená to, že je v obvodu problém, který
je nutné opravit.
ZVEDÁNÍ VOZIDLA
A VÝMĚNA PNEUMATIK
Dojezdové pneumatiky – modely SRT
Toto vozidlo je vybaveno dojezdovými pneu-
matikami. Dojezdové pneumatiky umožňují
jízdu vozidlem po defektu na vzdálenost při-bližně 50 mil (80 km) při rychlosti 55 mph
(88 km/h). Je třeba vyhnout se dlouhodo-
bější jízdě s defektní pneumatikou a vyhle-
dat pneuservis.
UPOZORNĚNÍ!
Nepřekračujte rychlost 50 mph (80 km/h),
pokud svítí kontrolka monitorování tlaku
v pneumatikách. Může dojít ke snížení
schopnosti ovládat vozidlo a účinnosti
brzdění. Mohlo by dojít k nehodě
a následně k závažnému nebo smrtel-
nému zranění.
Uložení zvedáku / rezervní
pneumatiky
Umístění zvedáku
Zvedák nůžkového typu a nástroje pro
výměnu kola se nacházejí v zadním zavaza-
dlovém prostoru pod podlahou zavazadlo-
vého prostoru.Uložení rezervní pneumatiky
Rezervní kolo je uloženo v zadním zavaza-
dlovém prostoru pod podlahou a je upev-
něno ke karoserii pomocí speciálního kříd-
lové matice.
Rezervní kolo / Zvedák a nářadí
1 – Nálevka na doplňování paliva bez
uzávěru
2 – Rezervní kolo
3 – Nástroje pro výměnu kola a zvedák
237

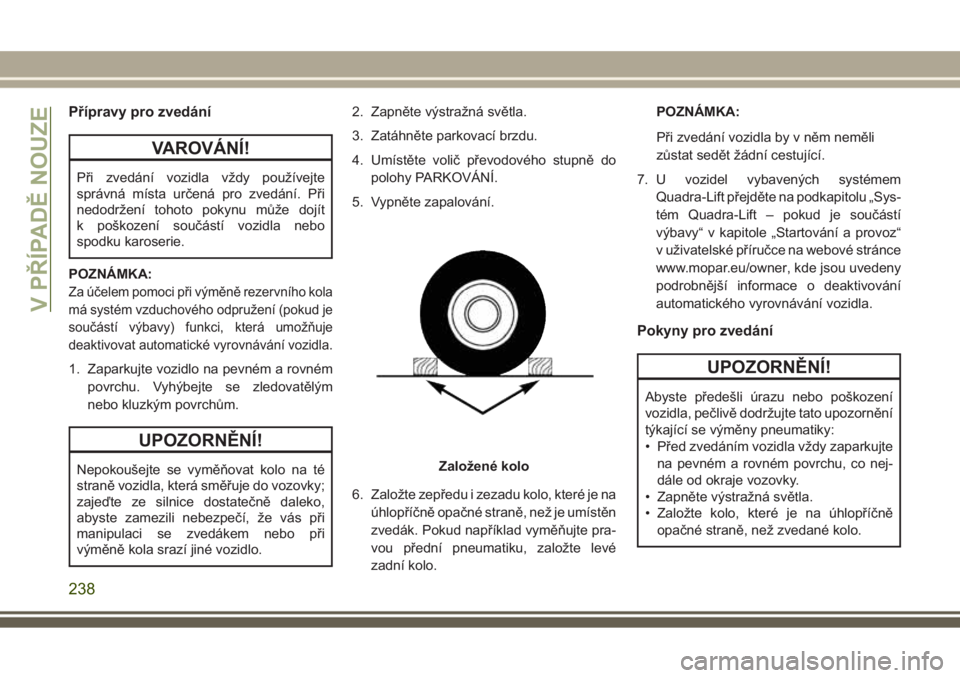

Přípravy pro zvedání
VAROVÁNÍ!
Při zvedání vozidla vždy používejte
správná místa určená pro zvedání. Při
nedodržení tohoto pokynu může dojít
k poškození součástí vozidla nebo
spodku karoserie.
POZNÁMKA:
Za účelem pomoci při výměně rezervního kola
má systém vzduchového odpružení (pokud je
součástí výbavy) funkci, která umožňuje
deaktivovat automatické vyrovnávání vozidla.
1. Zaparkujte vozidlo na pevném a rovném
povrchu. Vyhýbejte se zledovatělým
nebo kluzkým povrchům.
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat kolo na té
straně vozidla, která směřuje do vozovky;
zajeďte ze silnice dostatečně daleko,
abyste zamezili nebezpečí, že vás při
manipulaci se zvedákem nebo při
výměně kola srazí jiné vozidlo.2. Zapněte výstražná světla.
3. Zatáhněte parkovací brzdu.
4. Umístěte volič převodového stupně do
polohy PARKOVÁNÍ.
5. Vypněte zapalování.
6. Založte zepředu i zezadu kolo, které je na
úhlopříčně opačné straně, než je umístěn
zvedák. Pokud například vyměňujte pra-
vou přední pneumatiku, založte levé
zadní kolo.POZNÁMKA:
Při zvedání vozidla by v něm neměli
zůstat sedět žádní cestující.
7. U vozidel vybavených systémem
Quadra-Lift přejděte na podkapitolu „Sys-
tém Quadra-Lift – pokud je součástí
výbavy“ v kapitole „Startování a provoz“
v uživatelské příručce na webové stránce
www.mopar.eu/owner, kde jsou uvedeny
podrobnější informace o deaktivování
automatického vyrovnávání vozidla.
Pokyny pro zvedání
UPOZORNĚNÍ!
Abyste předešli úrazu nebo poškození
vozidla, pečlivě dodržujte tato upozornění
týkající se výměny pneumatiky:
• Před zvedáním vozidla vždy zaparkujte
na pevném a rovném povrchu, co nej-
dále od okraje vozovky.
• Zapněte výstražná světla.
• Založte kolo, které je na úhlopříčně
opačné straně, než zvedané kolo.
Založené kolo
V PŘÍPADĚ NOUZE
238
