JEEP GRAND CHEROKEE 2017 Návod k použití a údržbě (in Czech)

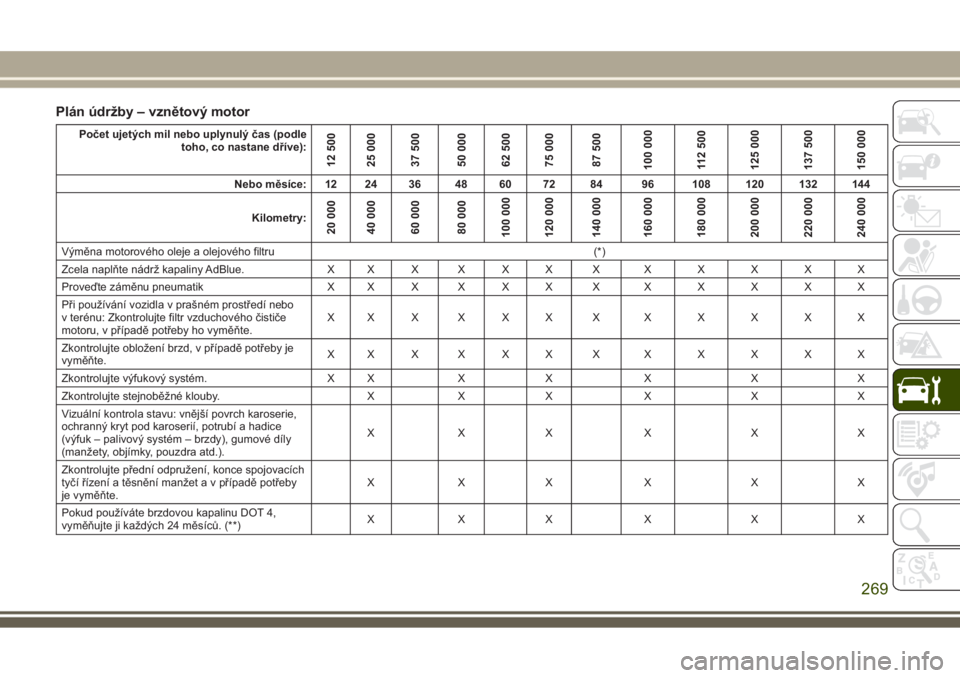

Plán údržby – vznětový motor
Počet ujetých mil nebo uplynulý čas (podle
toho, co nastane dříve):
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000
112 500
125 000
137 500
150 000
Nebo měsíce: 12 24 36 48 60 72 84 96 108 120 132 144
Kilometry:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
Výměna motorového oleje a olejového filtru (*)
Zcela naplňte nádrž kapaliny AdBlue. X X X X X X XXXXXX
Proveďte záměnu pneumatik X X X X X X XXXXXX
Při používání vozidla v prašném prostředí nebo
v terénu: Zkontrolujte filtr vzduchového čističe
motoru, v případě potřeby ho vyměňte.XXXXXXXXXXXX
Zkontrolujte obložení brzd, v případě potřeby je
vyměňte.XXXXXXXXXXXX
Zkontrolujte výfukový systém. X X X X X X X
Zkontrolujte stejnoběžné klouby. X X X X X X
Vizuální kontrola stavu: vnější povrch karoserie,
ochranný kryt pod karoserií, potrubí a hadice
(výfuk – palivový systém – brzdy), gumové díly
(manžety, objímky, pouzdra atd.).XXX X X X
Zkontrolujte přední odpružení, konce spojovacích
tyčí řízení a těsnění manžet a v případě potřeby
je vyměňte.XXX X X X
Pokud používáte brzdovou kapalinu DOT 4,
vyměňujte ji každých 24 měsíců. (**)XXX X X X
269

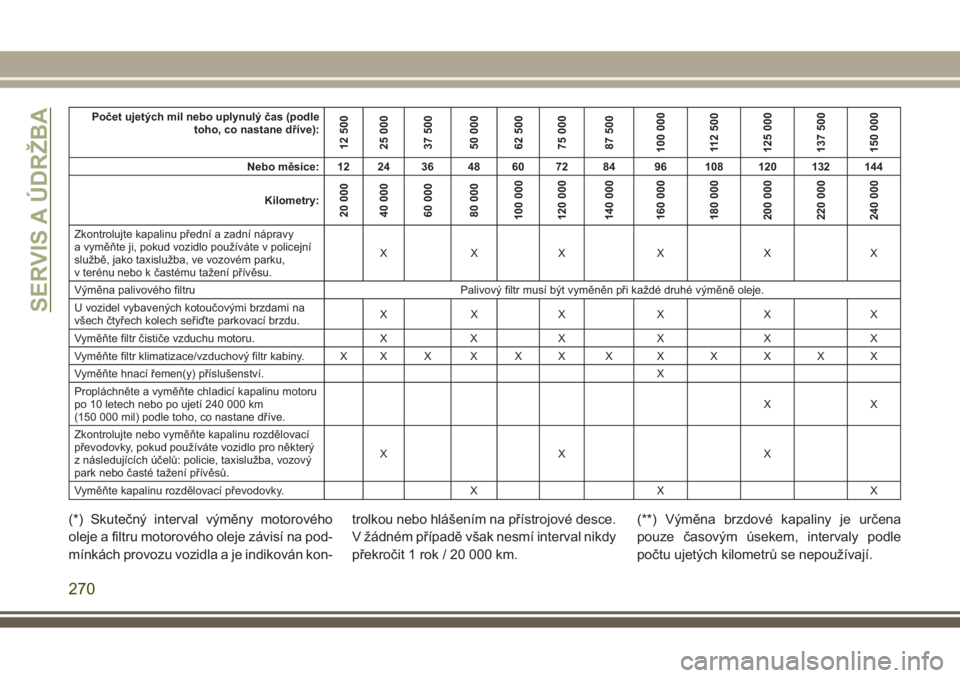

Počet ujetých mil nebo uplynulý čas (podle
toho, co nastane dříve):
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000
112 500
125 000
137 500
150 000
Nebo měsíce: 12 24 36 48 60 72 84 96 108 120 132 144
Kilometry:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
Zkontrolujte kapalinu přední a zadní nápravy
a vyměňte ji, pokud vozidlo používáte v policejní
službě, jako taxislužba, ve vozovém parku,
v terénu nebo k častému tažení přívěsu.XXX X X X
Výměna palivového filtru Palivový filtr musí být vyměněn při každé druhé výměně oleje.
U vozidel vybavených kotoučovými brzdami na
všech čtyřech kolech seřiďte parkovací brzdu.XXX X X X
Vyměňte filtr čističe vzduchu motoru. X X X X X X
Vyměňte filtr klimatizace/vzduchový filtr kabiny. X X X X X X XXXXXX
Vyměňte hnací řemen(y) příslušenství.X
Propláchněte a vyměňte chladicí kapalinu motoru
po 10 letech nebo po ujetí 240 000 km
(150 000 mil) podle toho, co nastane dříve.XX
Zkontrolujte nebo vyměňte kapalinu rozdělovací
převodovky, pokud používáte vozidlo pro některý
z následujících účelů: policie, taxislužba, vozový
park nebo časté tažení přívěsů.XX X
Vyměňte kapalinu rozdělovací převodovky. X X X
(*) Skutečný interval výměny motorového
oleje a filtru motorového oleje závisí na pod-
mínkách provozu vozidla a je indikován kon-trolkou nebo hlášením na přístrojové desce.
V žádném případě však nesmí interval nikdy
překročit 1 rok / 20 000 km.(**) Výměna brzdové kapaliny je určena
pouze časovým úsekem, intervaly podle
počtu ujetých kilometrů se nepoužívají.
SERVIS A ÚDRŽBA
270

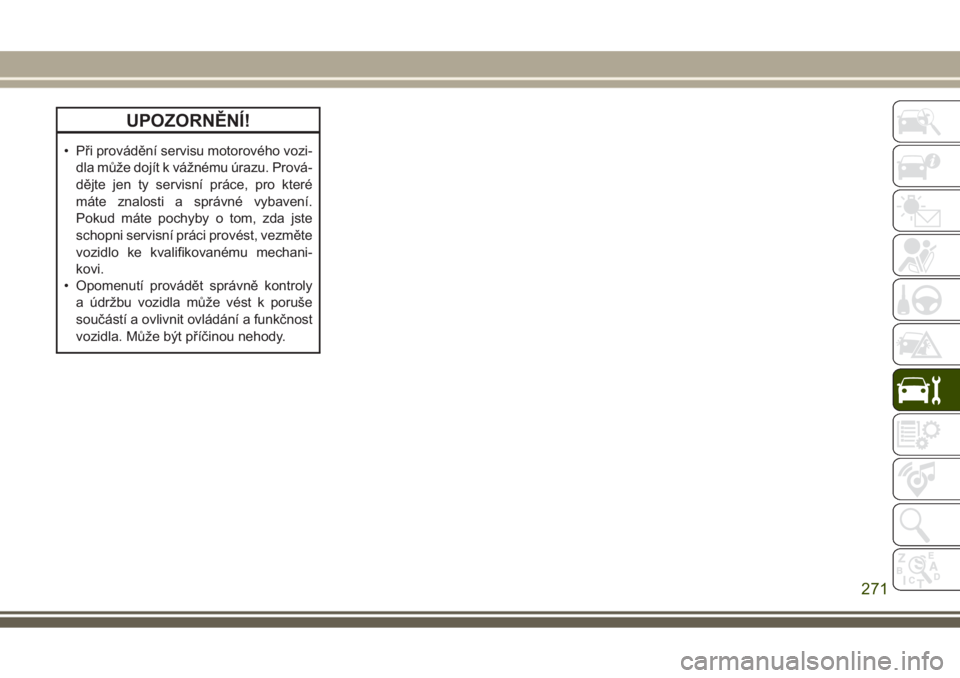

UPOZORNĚNÍ!
• Při provádění servisu motorového vozi-
dla může dojít k vážnému úrazu. Prová-
dějte jen ty servisní práce, pro které
máte znalosti a správné vybavení.
Pokud máte pochyby o tom, zda jste
schopni servisní práci provést, vezměte
vozidlo ke kvalifikovanému mechani-
kovi.
• Opomenutí provádět správně kontroly
a údržbu vozidla může vést k poruše
součástí a ovlivnit ovládání a funkčnost
vozidla. Může být příčinou nehody.
271

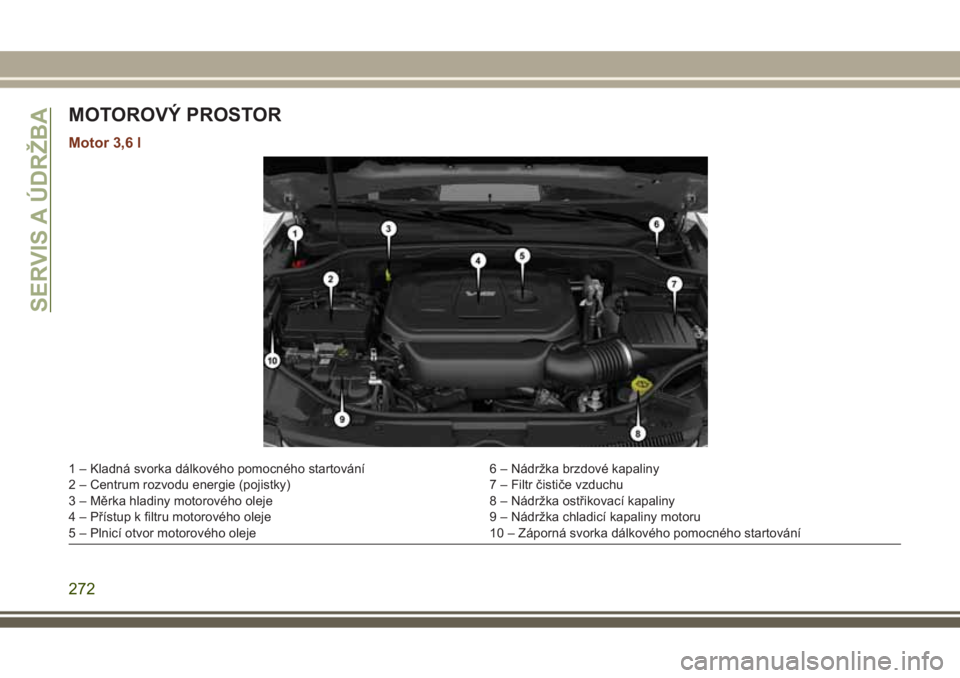

MOTOROVÝ PROSTOR
Motor 3,6 l
1 – Kladná svorka dálkového pomocného startování 6 – Nádržka brzdové kapaliny
2 – Centrum rozvodu energie (pojistky) 7 – Filtr čističe vzduchu
3 – Měrka hladiny motorového oleje 8 – Nádržka ostřikovací kapaliny
4 – Přístup k filtru motorového oleje 9 – Nádržka chladicí kapaliny motoru
5 – Plnicí otvor motorového oleje 10 – Záporná svorka dálkového pomocného startování
SERVIS A ÚDRŽBA
272

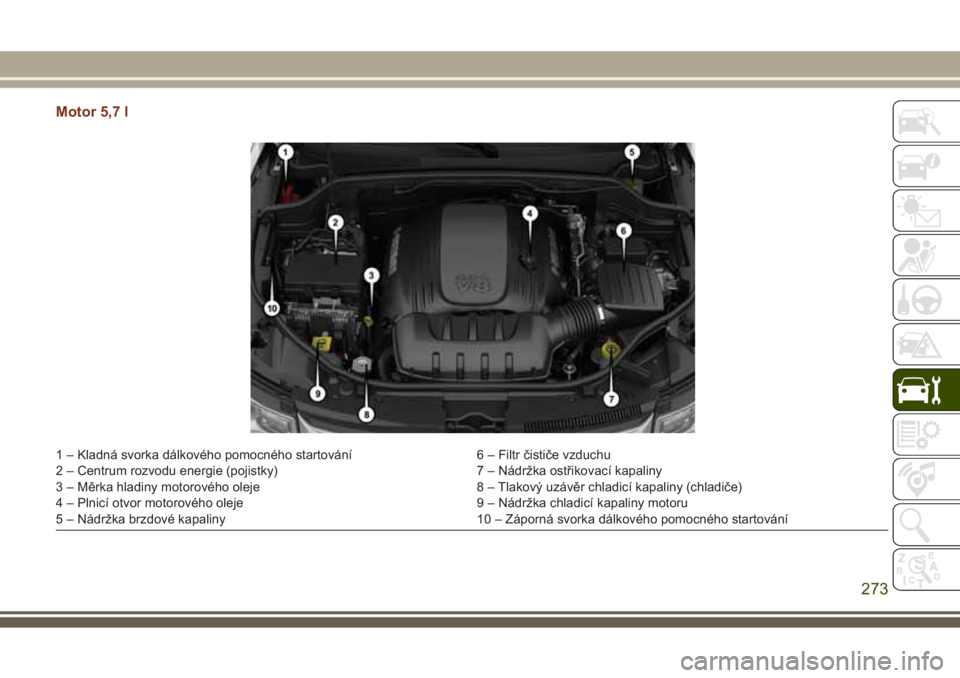

Motor 5,7 l
1 – Kladná svorka dálkového pomocného startování 6 – Filtr čističe vzduchu
2 – Centrum rozvodu energie (pojistky) 7 – Nádržka ostřikovací kapaliny
3 – Měrka hladiny motorového oleje 8 – Tlakový uzávěr chladicí kapaliny (chladiče)
4 – Plnicí otvor motorového oleje 9 – Nádržka chladicí kapaliny motoru
5 – Nádržka brzdové kapaliny 10 – Záporná svorka dálkového pomocného startování
273

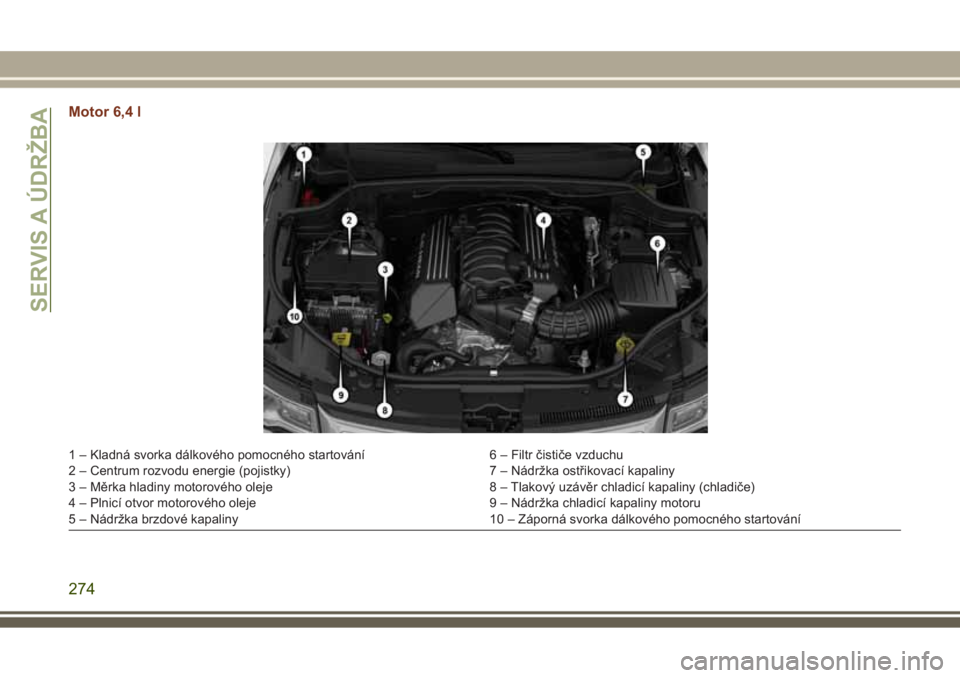

Motor 6,4 l
1 – Kladná svorka dálkového pomocného startování 6 – Filtr čističe vzduchu
2 – Centrum rozvodu energie (pojistky) 7 – Nádržka ostřikovací kapaliny
3 – Měrka hladiny motorového oleje 8 – Tlakový uzávěr chladicí kapaliny (chladiče)
4 – Plnicí otvor motorového oleje 9 – Nádržka chladicí kapaliny motoru
5 – Nádržka brzdové kapaliny 10 – Záporná svorka dálkového pomocného startování
SERVIS A ÚDRŽBA
274

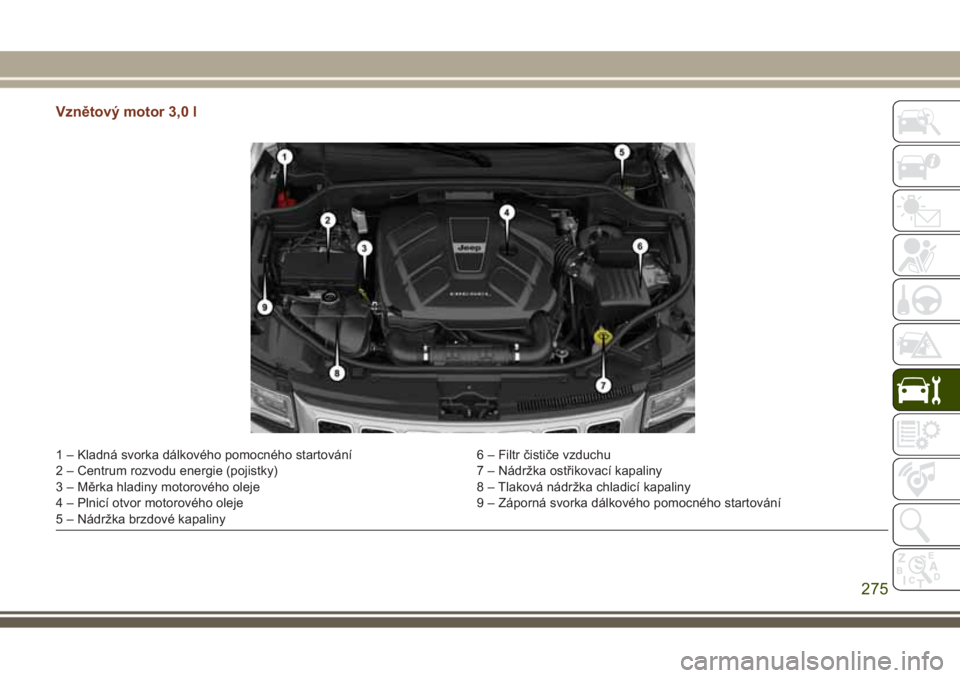

Vznětový motor 3,0 l
1 – Kladná svorka dálkového pomocného startování 6 – Filtr čističe vzduchu
2 – Centrum rozvodu energie (pojistky) 7 – Nádržka ostřikovací kapaliny
3 – Měrka hladiny motorového oleje 8 – Tlaková nádržka chladicí kapaliny
4 – Plnicí otvor motorového oleje 9 – Záporná svorka dálkového pomocného startování
5 – Nádržka brzdové kapaliny
275

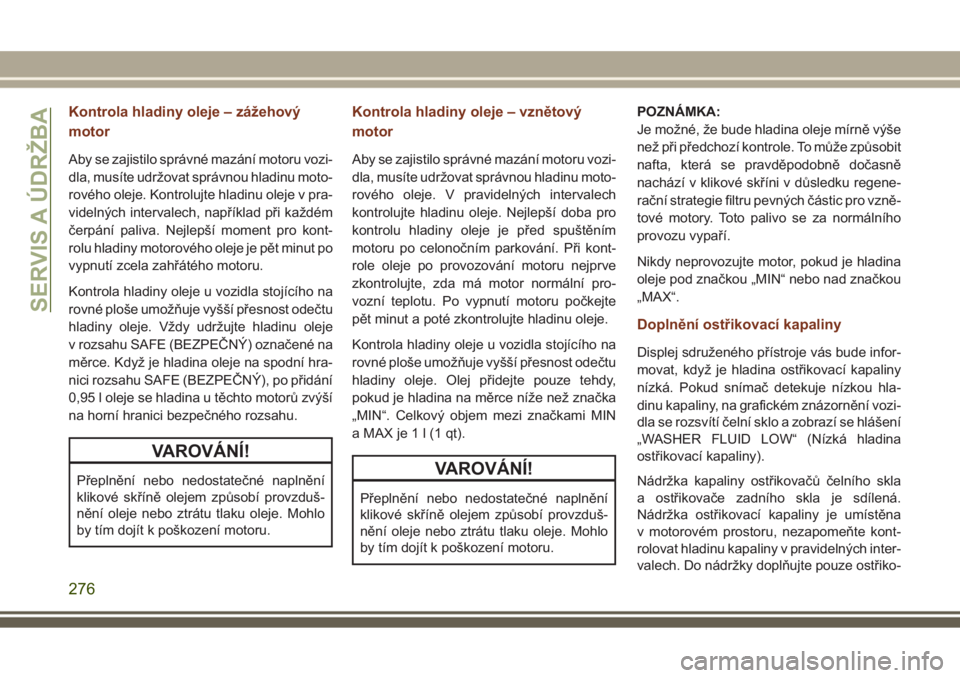

Kontrola hladiny oleje – zážehový
motor
Aby se zajistilo správné mazání motoru vozi-
dla, musíte udržovat správnou hladinu moto-
rového oleje. Kontrolujte hladinu oleje v pra-
videlných intervalech, například při každém
čerpání paliva. Nejlepší moment pro kont-
rolu hladiny motorového oleje je pět minut po
vypnutí zcela zahřátého motoru.
Kontrola hladiny oleje u vozidla stojícího na
rovné ploše umožňuje vyšší přesnost odečtu
hladiny oleje. Vždy udržujte hladinu oleje
v rozsahu SAFE (BEZPEČNÝ) označené na
měrce. Když je hladina oleje na spodní hra-
nici rozsahu SAFE (BEZPEČNÝ), po přidání
0,95 l oleje se hladina u těchto motorů zvýší
na horní hranici bezpečného rozsahu.
VAROVÁNÍ!
Přeplnění nebo nedostatečné naplnění
klikové skříně olejem způsobí provzduš-
nění oleje nebo ztrátu tlaku oleje. Mohlo
by tím dojít k poškození motoru.
Kontrola hladiny oleje – vznětový
motor
Aby se zajistilo správné mazání motoru vozi-
dla, musíte udržovat správnou hladinu moto-
rového oleje. V pravidelných intervalech
kontrolujte hladinu oleje. Nejlepší doba pro
kontrolu hladiny oleje je před spuštěním
motoru po celonočním parkování. Při kont-
role oleje po provozování motoru nejprve
zkontrolujte, zda má motor normální pro-
vozní teplotu. Po vypnutí motoru počkejte
pět minut a poté zkontrolujte hladinu oleje.
Kontrola hladiny oleje u vozidla stojícího na
rovné ploše umožňuje vyšší přesnost odečtu
hladiny oleje. Olej přidejte pouze tehdy,
pokud je hladina na měrce níže než značka
„MIN“. Celkový objem mezi značkami MIN
aMAXje1l(1qt).
VAROVÁNÍ!
Přeplnění nebo nedostatečné naplnění
klikové skříně olejem způsobí provzduš-
nění oleje nebo ztrátu tlaku oleje. Mohlo
by tím dojít k poškození motoru.POZNÁMKA:
Je možné, že bude hladina oleje mírně výše
než při předchozí kontrole. To může způsobit
nafta, která se pravděpodobně dočasně
nachází v klikové skříni v důsledku regene-
rační strategie filtru pevných částic pro vzně-
tové motory. Toto palivo se za normálního
provozu vypaří.
Nikdy neprovozujte motor, pokud je hladina
oleje pod značkou „MIN“ nebo nad značkou
„MAX“.
Doplnění ostřikovací kapaliny
Displej sdruženého přístroje vás bude infor-
movat, když je hladina ostřikovací kapaliny
nízká. Pokud snímač detekuje nízkou hla-
dinu kapaliny, na grafickém znázornění vozi-
dla se rozsvítí čelní sklo a zobrazí se hlášení
„WASHER FLUID LOW“ (Nízká hladina
ostřikovací kapaliny).
Nádržka kapaliny ostřikovačů čelního skla
a ostřikovače zadního skla je sdílená.
Nádržka ostřikovací kapaliny je umístěna
v motorovém prostoru, nezapomeňte kont-
rolovat hladinu kapaliny v pravidelných inter-
valech. Do nádržky doplňujte pouze ostřiko-
SERVIS A ÚDRŽBA
276

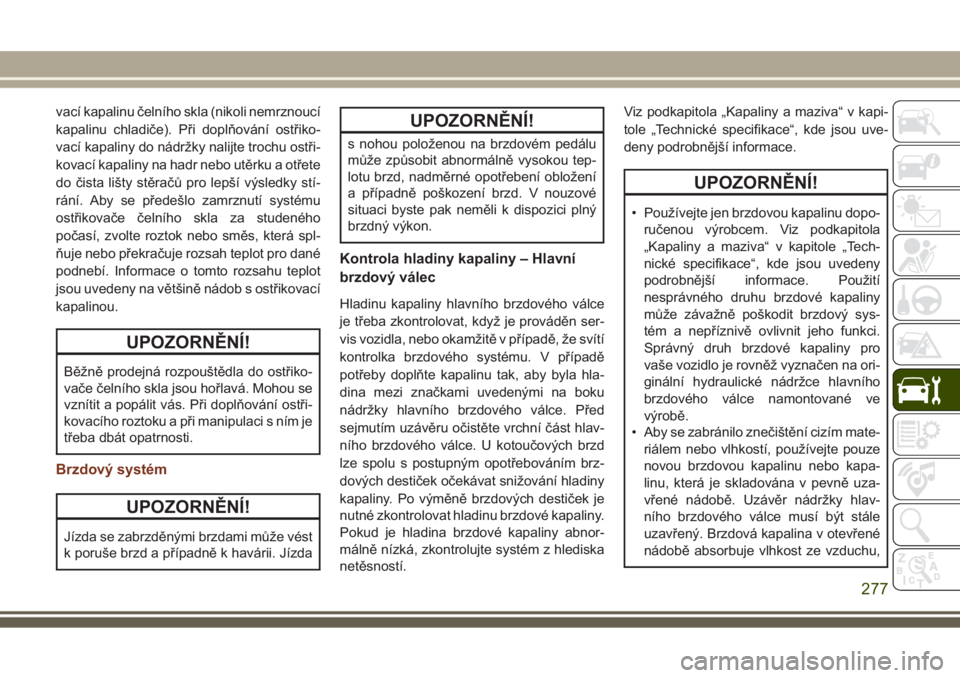

vací kapalinu čelního skla (nikoli nemrznoucí
kapalinu chladiče). Při doplňování ostřiko-
vací kapaliny do nádržky nalijte trochu ostři-
kovací kapaliny na hadr nebo utěrku a otřete
do čista lišty stěračů pro lepší výsledky stí-
rání. Aby se předešlo zamrznutí systému
ostřikovače čelního skla za studeného
počasí, zvolte roztok nebo směs, která spl-
ňuje nebo překračuje rozsah teplot pro dané
podnebí. Informace o tomto rozsahu teplot
jsou uvedeny na většině nádob s ostřikovací
kapalinou.
UPOZORNĚNÍ!
Běžně prodejná rozpouštědla do ostřiko-
vače čelního skla jsou hořlavá. Mohou se
vznítit a popálit vás. Při doplňování ostři-
kovacího roztoku a při manipulaci s ním je
třeba dbát opatrnosti.
Brzdový systém
UPOZORNĚNÍ!
Jízda se zabrzděnými brzdami může vést
k poruše brzd a případně k havárii. Jízda
UPOZORNĚNÍ!
s nohou položenou na brzdovém pedálu
může způsobit abnormálně vysokou tep-
lotu brzd, nadměrné opotřebení obložení
a případně poškození brzd. V nouzové
situaci byste pak neměli k dispozici plný
brzdný výkon.
Kontrola hladiny kapaliny – Hlavní
brzdový válec
Hladinu kapaliny hlavního brzdového válce
je třeba zkontrolovat, když je prováděn ser-
vis vozidla, nebo okamžitě v případě, že svítí
kontrolka brzdového systému. V případě
potřeby doplňte kapalinu tak, aby byla hla-
dina mezi značkami uvedenými na boku
nádržky hlavního brzdového válce. Před
sejmutím uzávěru očistěte vrchní část hlav-
ního brzdového válce. U kotoučových brzd
lze spolu s postupným opotřebováním brz-
dových destiček očekávat snižování hladiny
kapaliny. Po výměně brzdových destiček je
nutné zkontrolovat hladinu brzdové kapaliny.
Pokud je hladina brzdové kapaliny abnor-
málně nízká, zkontrolujte systém z hlediska
netěsností.Viz podkapitola „Kapaliny a maziva“ v kapi-
tole „Technické specifikace“, kde jsou uve-
deny podrobnější informace.
UPOZORNĚNÍ!
• Používejte jen brzdovou kapalinu dopo-
ručenou výrobcem. Viz podkapitola
„Kapaliny a maziva“ v kapitole „Tech-
nické specifikace“, kde jsou uvedeny
podrobnější informace. Použití
nesprávného druhu brzdové kapaliny
může závažně poškodit brzdový sys-
tém a nepříznivě ovlivnit jeho funkci.
Správný druh brzdové kapaliny pro
vaše vozidlo je rovněž vyznačen na ori-
ginální hydraulické nádržce hlavního
brzdového válce namontované ve
výrobě.
• Aby se zabránilo znečištění cizím mate-
riálem nebo vlhkostí, používejte pouze
novou brzdovou kapalinu nebo kapa-
linu, která je skladována v pevně uza-
vřené nádobě. Uzávěr nádržky hlav-
ního brzdového válce musí být stále
uzavřený. Brzdová kapalina v otevřené
nádobě absorbuje vlhkost ze vzduchu,
277

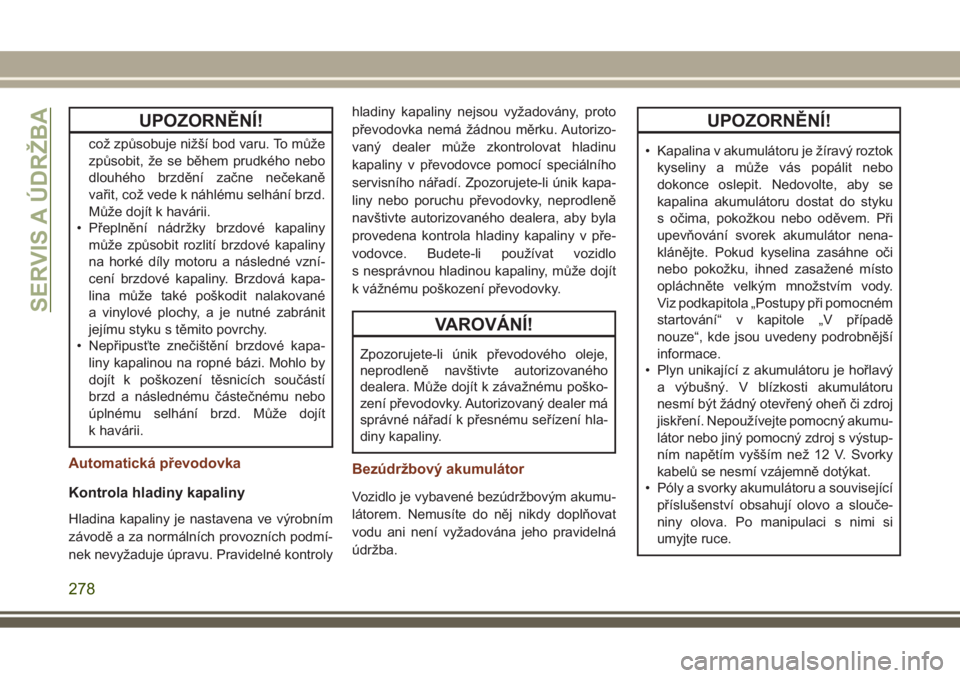

UPOZORNĚNÍ!
což způsobuje nižší bod varu. To může
způsobit, že se během prudkého nebo
dlouhého brzdění začne nečekaně
vařit, což vede k náhlému selhání brzd.
Může dojít k havárii.
• Přeplnění nádržky brzdové kapaliny
může způsobit rozlití brzdové kapaliny
na horké díly motoru a následné vzní-
cení brzdové kapaliny. Brzdová kapa-
lina může také poškodit nalakované
a vinylové plochy, a je nutné zabránit
jejímu styku s těmito povrchy.
• Nepřipusťte znečištění brzdové kapa-
liny kapalinou na ropné bázi. Mohlo by
dojít k poškození těsnicích součástí
brzd a následnému částečnému nebo
úplnému selhání brzd. Může dojít
k havárii.
Automatická převodovka
Kontrola hladiny kapaliny
Hladina kapaliny je nastavena ve výrobním
závodě a za normálních provozních podmí-
nek nevyžaduje úpravu. Pravidelné kontrolyhladiny kapaliny nejsou vyžadovány, proto
převodovka nemá žádnou měrku. Autorizo-
vaný dealer může zkontrolovat hladinu
kapaliny v převodovce pomocí speciálního
servisního nářadí. Zpozorujete-li únik kapa-
liny nebo poruchu převodovky, neprodleně
navštivte autorizovaného dealera, aby byla
provedena kontrola hladiny kapaliny v pře-
vodovce. Budete-li používat vozidlo
s nesprávnou hladinou kapaliny, může dojít
k vážnému poškození převodovky.
VAROVÁNÍ!
Zpozorujete-li únik převodového oleje,
neprodleně navštivte autorizovaného
dealera. Může dojít k závažnému poško-
zení převodovky. Autorizovaný dealer má
správné nářadí k přesnému seřízení hla-
diny kapaliny.
Bezúdržbový akumulátor
Vozidlo je vybavené bezúdržbovým akumu-
látorem. Nemusíte do něj nikdy doplňovat
vodu ani není vyžadována jeho pravidelná
údržba.
UPOZORNĚNÍ!
• Kapalina v akumulátoru je žíravý roztok
kyseliny a může vás popálit nebo
dokonce oslepit. Nedovolte, aby se
kapalina akumulátoru dostat do styku
s očima, pokožkou nebo oděvem. Při
upevňování svorek akumulátor nena-
klánějte. Pokud kyselina zasáhne oči
nebo pokožku, ihned zasažené místo
opláchněte velkým množstvím vody.
Viz podkapitola „Postupy při pomocném
startování“ v kapitole „V případě
nouze“, kde jsou uvedeny podrobnější
informace.
• Plyn unikající z akumulátoru je hořlavý
a výbušný. V blízkosti akumulátoru
nesmí být žádný otevřený oheň či zdroj
jiskření. Nepoužívejte pomocný akumu-
látor nebo jiný pomocný zdroj s výstup-
ním napětím vyšším než 12 V. Svorky
kabelů se nesmí vzájemně dotýkat.
• Póly a svorky akumulátoru a související
příslušenství obsahují olovo a slouče-
niny olova. Po manipulaci s nimi si
umyjte ruce.
SERVIS A ÚDRŽBA
278
